Монтаж медных труб своими руками

Содержание:

Фитинги из меди и их виды

Все инженерные системы, в составе которых будет медный трубопровод, для установки нуждаются в качественных фасонных изделиях. Речь идёт о фитингах, которые  предназначены для соединения труб в одну систему с гарантированным отсутствием протечек.

При варианте разъемного соединения приемлемо применение резьбового или обжимного фитинга. Для неразъемного соединения, лучше использовать капиллярные или пресс-фитинги. Главная  их задача в трубопроводе любого назначения  – обеспечить разветвления, повороты, соединение двух труб с одинаковым или разным диаметром. Без фитингов нельзя добиться высокого уровня герметизации системы отопления, кондиционирования или  водопровода. Так же, как и трубы, они имеют высокую пластичность и стойкость к коррозии, просты в монтаже и эксплуатируются  длительное время, не нуждаясь в ремонте.

По конструкции и предназначению выделяют: переходники и адаптеры, колено 45° или 90°, угольный и дуговой отводы с одним или двумя раструбами, муфта, обвод, заглушка, крестовина, тройник, угольник, накидная гайка; редукционные – тройник, муфта и ниппель.

Такой большой ассортимент позволит найти те изделия, которые составят основу коммуникаций. В зависимости от способа крепления, фитинги для медных труб могут быть:

1. Самофиксирующийся цанговый медный пуш-фитингNTM – переворот в монтаже трубопровода. Достаточно в него с обеих сторон вставить трубы, и монтаж завершён. Внутри таких конструкций  есть система колец. Одно из них оснащено зубцами. Когда особый монтажный ключ надавливает на зубчатый элемент, тот прочно закрепляется в соседнем кольце, и получается отличное соединение. Эти фитинги  рекомендованы для временных соединений труб и незаменимы в ремонтных целях.
2. Резьбовой фитинг отличается от других разновидностей тем, что имеет резьбу, при помощи которой выполняется соединение. Оптимальный вариант для случая, когда трубопровод предполагается несколько раз разбирать и вновь собирать.

ВАЖНО! Обычно на соединяемые отрезки медных труб наносить герметик не обязательно. Но если для лучшего контакта его всё же применяют,  нужно  обязательно убедиться, что частицы материала не попали на резьбу.. Такие фитинги используют в тех местах, где нужен доступ для постоянного контроля за надёжностью стыковки

В качестве подходящих резьбовых элементов используют муфты, уголки или колена на 45 и 90 градусов, отводящие штуцеры, крестовины, тройники, колпаки и специальные заглушки

Такие фитинги используют в тех местах, где нужен доступ для постоянного контроля за надёжностью стыковки. В качестве подходящих резьбовых элементов используют муфты, уголки или колена на 45 и 90 градусов, отводящие штуцеры, крестовины, тройники, колпаки и специальные заглушки.

1. Компрессионный или обжимной (цанговый) фитинг имеет резиновое обжимное кольцо для достижения герметичности соединения. Он – незаменим для систем подачи воды, в которых есть трубы, различные по сечению. Применяется для монтажа подземных и надземных трубопроводов из мягкой и полутвердой толстостенной медной трубы. К сожалению, такой соединительный элемент подвержен риску появления протечек. Если для замены соединение раскручивают, обжимное кольцо уже нельзя использовать повторно.
2. Капиллярный фитинг, который используется под пайку. При этом виде соединения, оно получается неразъемным, весьма надежным и долговечным. Её выполняют, используя медный или оловянный припой. Процесс основан на капиллярном эффекте. Это явление обеспечивает равномерное распределение припоя по поверхностям, которые соединяются. Десятки лет именно пайка была основным видом для монтажа, хотя в последние годы выбор фитинговых соединений расширился.
3. Пресс-фитинг, соединяющий элементы медного трубопровода, применяется очень редко. Для монтажа нужен специальный пресс, который стоит недёшево. Приемлем он только тогда, когда другим путём соединить трубы не предоставляется возможным.

В действительности, трубы из меди легко отрезаются и гнутся, монтаж фитингов – прост, а разводка систем в доме не занимает много места. Медные трубы в системах  отопления и водоснабжения ценят за долговечность, надёжность и стойкость к коррозии. К тому же, вода в такой системе предохраняется от различного рода негативных  воздействий. Зная эти моменты, потребители готовы приобретать дорогие медные трубы и фитинги, чтобы иметь трубопроводы экстра-класса.

Капиллярный тип

Данный тип лучше всего подходит для соединения медных либо стальных труб. Вдоль всей резьбы изнутри оснащены тонкой проволокой, изготовленной из олова, меди либо серебра, с помощью нее припаивают изделие.

Трубу заранее покрывают флюсом, соединяют с фитингом. Посредством горелки нагревают участок стыка, пока припой не расплавится и не заполнит внутреннее пространство.

Далее соединению дают остыть, после очищают участок стыка при помощи средств, предназначенных для медных изделий.

Внимание! Тип фитинга и его способ соединения считается самым прочным, лучше всех подходит для установки в медных трубопроводах

Различные варианты

Отстойник периодического действия — это обычная емкость, без использования каких-либо устройств. Канализационные воды поступают в нее и находятся там в течение времени, необходимого для отделения осадков от очищенной воды. Она удаляется из емкости через специальные отверстия, расположенные выше уровня осадков, которые по мере накопления откачиваются специализированными насосами.

По конструкции различают отстойники:

• Периодического действия;
• Непрерывного;
• Полунепрерывного.

Среди потребителей пользуются популярностью отстойники из пластика

Время оседания осадков напрямую зависит от температуры окружающей среды. При низких температурах грубые вещества оседают медленнее. Поэтому в холодное время года для сокращения времени отстаивания жидкость подогревают. Полунепрерывное действие — это отстойник с наклонными разделителями. С их помощью направление движения жидкости периодически меняется. Она движется то снизу вверх, то сверху вниз. Так накопленный осадок периодически убирается из емкости.

Существуют также комбинированные отстойники, которые сочетают в себе несколько систем очистки сточных вод. Такие системы наиболее эффективно очищают канализационные отходы, тем самым уменьшая выброс в почву шлама. В грунт просачивается только очищенная вода, осадки же утилизируются.

Вне зависимости от типа отстойники сточных вод значительно облегчают жизнь и, при должном использовании, способствуют сохранению экологии и природы.

21.01.2022

Главные преимущества и сферы использования медного трубопровода

Медные трубы имеют рабочую температуру от -200 до +250 градусов, а также низкое линейное расширение, что позволяет успешно применять их для таких систем:

• Отопления;
• Водопровода;
• Кондиционирования;
• Транспортировки газа;
• Получения альтернативной энергии, например, гелиосистем.

Медный трубопровод

При установке медных трубопроводов для подачи холодной и горячей воды, можно не беспокоиться о зарастании или заиливании внутреннего сечения. Также они не разрушаются под воздействием хлора, который в большой концентрации добавляется в водопроводную воду. Наоборот, хлор создает на внутренней стенке трубопроводов тончайший защитный слой, что значительно продлевает срок эксплуатации магистралей. В свою очередь, незначительное количество меди выделяется в воду для питья, что благотворно влияет на здоровье человека.

Способы установки

Создавая коммуникации из медных труб, еще в начале проектирования нужно запомнить, что для долговечной работы трубопровода необходимо использовать исключительно однородные материалы. Если же медь и ее сплавы применить не получается, стоит придерживаться таких правил:

• Не следует делать обжим нелегированной оцинкованной и нелегированной стали с медью. В противном случае коррозия стальных элементов неизбежна.
• Медь можно соединять с кислотоупорной сталью.

Стальные и медные трубы лучше не комбинировать. Если избежать таких соединений невозможно, то лучше выполнять их в такой последовательности: сначала монтируются стальные детали, а потом — медные элементы. Монтаж медных трубопроводов осуществляется несколькими способами.

Если трубопровод будет скрытым в стяжке пола или в стене, то понадобятся прочные соединения неразборного типа, которые делают с помощью сварки/пайки, запрессовки. Необслуживаемые соединения характеризуются надежностью, долгим сроком эксплуатации, устойчивостью к перепадам температуры и давлению в рабочей среде.

Если по плану трубы будут находиться в открытом доступе (например, на стенах), подойдет любой тип соединения, но чаще всего выбирают наиболее быстрое и легкое компрессионное соединение, когда используются обжимные фитинги. Такие конструкции необходимо периодически проверять и обслуживать. Для разного рода соединений необходимо применение различных инструментов. Обжимку труб делают пресс-клещами или гаечным ключом.

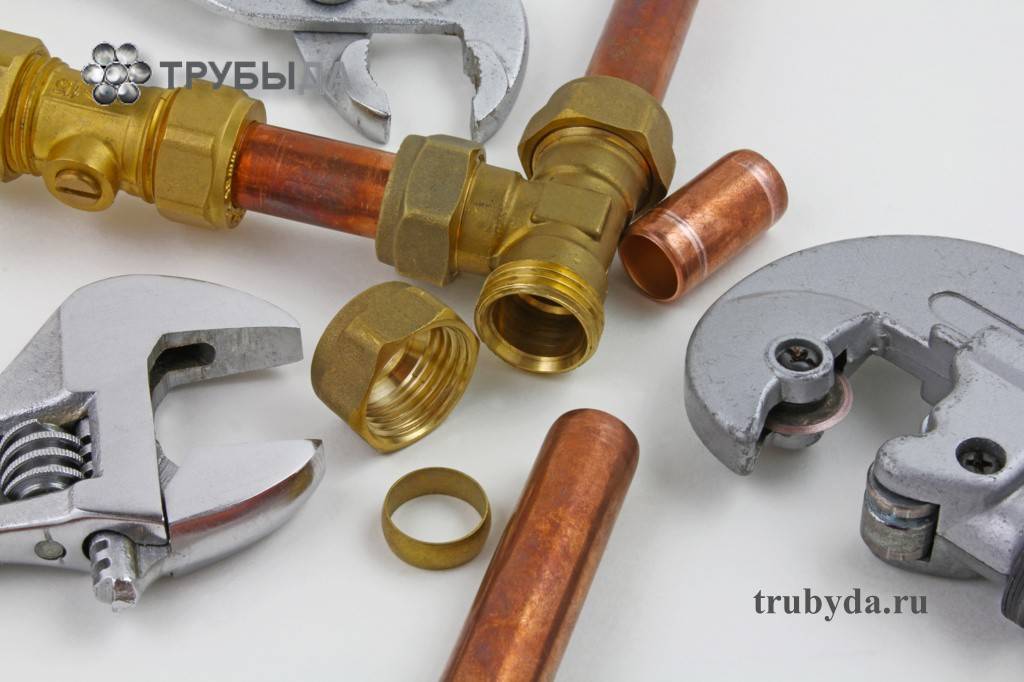

Чтобы соединить медные трубы своими руками, лучше вооружиться обжимными вариантами либо фитингами под пайку. Внутри обжимных фитингов находится обжимное кольцо, которое и гарантирует герметичное крепление. Затягивать кольцо вручную лучше с помощью гаечного ключа

Важно запомнить, что использовать подобные фитинги уместно только в тех местах, где нет возможности проводить работы с огнем и можно легко проверить герметичность соединения

Соединение медных труб со стальными и пластиковыми трубами отопления и водоснабжения осуществляют с применением именно обжимных фитингов. Для соединения такого фитинга с трубами нужно разобрать его, затем следует надеть на трубу гайку для зажима и зажимное кольцо.

Конструкция, состоящая из трубы, обжимного кольца и обжимной гайки, вставляется в фитинг. Гайку затягивают ключом на определенное количество оборотов, которое зависит от диаметра трубы и определяется паспортными данными на фитинг. Системы соединения обжимными фитингами специалисты не называют абсолютно надежными, поскольку нужно постоянно проверять их, контролировать работу и ухаживать, а также устранять все неполадки.

В кругу профессионалов считается, что пайка – это наиболее качественный и надежный способ состыковки труб из любого материала, и медь не является исключением. Ее осуществляют разными способами: методом высокотемпературного или низкотемпературного соединения.

Некоторые потребители предпочитают работать с деталями, в которые производители еще на стадии их изготовления предусмотрели уложить определенное количество припоя. Зачастую он находится в специально отведенной полости в раструбе, и чаще всего можно встретить фитинги с легкоплавким припоем. Для его разогрева достаточно температуры паяльной лампы либо строительного фена. Технология монтажа труб с использованием фитинга довольно проста и включает следующие шаги:

• на первом этапе зачищаются концы отрезков медных труб;
• на втором – трубы вставляются в фитинг;
• место соединения нагревается паяльной лампой или феном, чтобы припой растаял и, растекаясь, спаял трубы;
• до полного остывания нельзя перемещать или сдвигать конструкцию со стыком.

Данный метод считается самым простым из всех существующих способов соединения медных труб. Он довольно популярен среди российских потребителей, а наиболее – в Европе и Азии. Некоторые мастера не могут работать, не видя, сколько припоя они использовали. Процесс пайки можно упросить, если использовать фитинги, у которых внутри имеется валик припоя определенного размера.

Благодаря таким изделиям время пайки существенно сокращается. На трубу, покрытую флюсом, надевают фитинг, затем всю конструкцию прогревают горелкой, чтобы припой расплавился и стал жидким. Потом ждут, когда произойдет полное остывание, и все – конструкция трубопровода готова к эксплуатации.

Подробнее о фитингах для медных труб вы можете узнать из следующего видео.

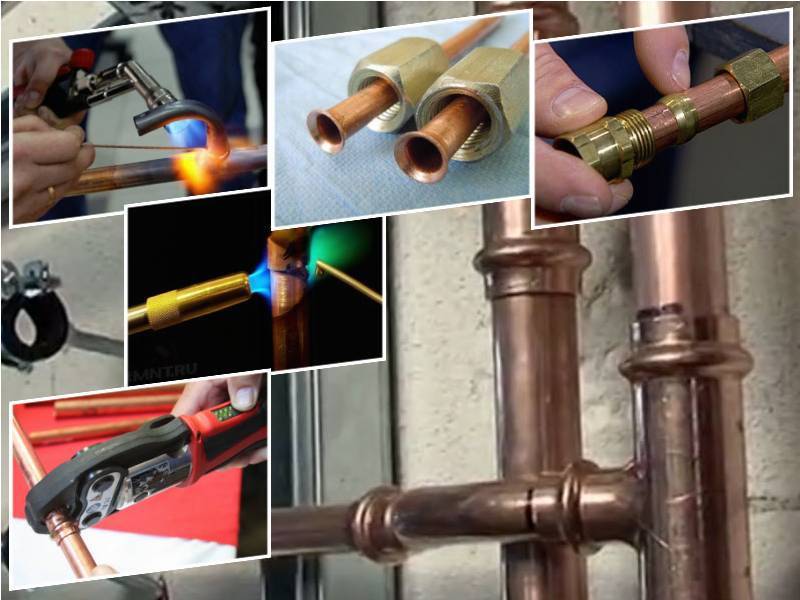

Виды соединений медных труб при монтаже сетей.

Для соединения медных труб в единую систему используются различные приемы и дополнительные детали. Выбор конкретного метода зависит и от особенностей трубопровода, и от его предназначения, и от его местоположения, и даже от национальных традиций. Что касается последнего пункта, то на сегодняшний день в Европе, где трубопроводы из меди применяются наиболее часто, сложились два традиционных подхода к их монтажу:

• «британский подход» – это бесфитинговое соединение труб между собой (гибка труб, фланцевание, вытяжка отводов, пайка, сварка и т.д.). Такой метод позволяет максимально упростить конструкцию медного трубопровода, в котором практически не используются никакие дополнительные элементы (соединительные детали требуются лишь для подключения приборов к трубопроводу). Но стоит отметить, что этот подход требует достаточно большого опыта и высокой квалификации от монтажников. Кроме того, не обойтись здесь и без специальных инструментов;
• «германский подход» – соединение труб между собой с помощью фитингов. Такой подход обладает целым рядом преимуществ: применение фитингов требует меньше времени для монтажа трубопровода и меньше усилий со стороны монтажников. Он может применяться для прокладки трубопровода любой конфигурации и гарантирует высокое качество соединения, практически не зависящее от опыта и квалификации монтажника. К минусам метода относится усложнение конструкции трубопровода и необходимость регулярной проверки фитинговых соединений.

Все существующие сегодня типы соединения медных труб можно разделить на 2 категории:

• неразъемные;
• разъемные.

Неразъемные соединения – это конструкция, разобрать которую, не разрушая ее отдельные составляющие, нельзя. К ним относится:

• пайка;
• сварка;
• прессование.

Пайка или сварка может быть бесфитинговой. Также используются и заводские соединители для медных труб (разнообразные фитинги). Для прессования необходимы специальные пресс-фитинги, которые снабжаются обжимными гильзами.

Все типы неразъемного соединения могут применяться при монтаже систем водоснабжения, газоснабжения и отопления.

Обратите внимание! При монтаже водопроводов и систем теплоснабжения для труб малого и среднего диаметра чаще всего используется низкотемпературная пайка, а сварка – для труб большого диаметра. При устройстве «теплых полов» наиболее распространенный прием – прессование

Если требуется соединить медь со сталью, то обычно применяется пайка или сварка в зависимости от диаметра труб (припой – бронза). А вот при монтаже газопровода необходима высокотемпературная пайка.

Разъемное соединение – это разборная конструкция. Она получается с помощью различных типов фитингов:

• резьбовых;
• компрессионных;
• самофиксирующихся.

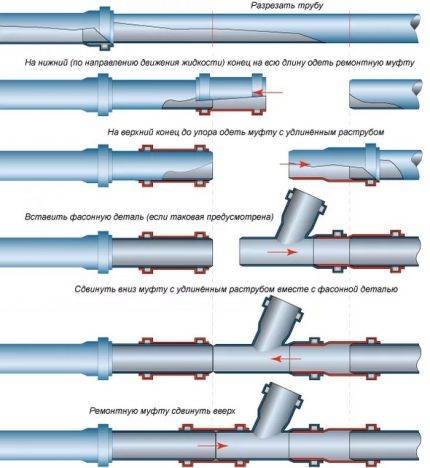

Кроме того, в данном случае может применяться фланец – соединитель для медных труб большого и среднего сечения. А при аварийном ремонте трубопровода для соединения труб одинакового диаметра может временно использоваться стяжная муфта.

Чаще всего разнообразные фитинги и соединители применяются для подключения к трубопроводу различной аппаратуры, потребляющих приборов или арматуры. Удобство таких соединений состоит в том, что их можно легко разобрать в случае необходимости (например, если потребовался ремонт трубопровода или замена подключенной к нему аппаратуры). Они очень надежны и не требуют большой квалификации от монтажника. Кроме того, для монтажа необходим минимум специальных инструментов – большинство работ производится буквально вручную.

Но при этом разъемные соединения нуждаются в периодическом осмотре и обслуживающих мероприятиях. Их ослабляют перепады температуры и давления в системе, а уплотнительные элементы со временем изнашиваются. Именно поэтому располагать их надо таким образом, чтобы доступ к ним при эксплуатации трубопровода был открыт в любой момент.

Обратите внимание! На медные трубы запрещено наносить резьбу. Поэтому для соединения меди с резьбовыми элементами системы применяют специальные фитинги переходного типа

Такие детали с одной стороны имеют раструб для соединения с трубой методом пайки или опрессовки, а с другой стороны – резьбу.

Какой бы тип соединения не был выбран при монтаже медного трубопровода, следует знать, что оно в любом случае не снижает механическую прочность системы. Наоборот, любое из соединений, кроме сварки, увеличивает толщину стенок системы, а значит, это место трубопровода является даже более прочным, чем сама труба. Что касается сварного соединения, то оно (изначально более мягкое вследствие особенностей процесса) становится более прочным со временем.

Механические разъёмные соединения медных труб

Сантехническая и другая практика отмечается использованием целого ряда способов создания разъёмных соединений, которые по надёжности и прочности не уступают паяным. При эксплуатации водопроводных и прочих систем, где используются медные трубы, встречаются монтажные фрагменты, где пайка меди невозможна в принципе. Для таких ситуаций как раз и применимы разъёмные механические соединения:

1. Конической развальцовкой.
2. Накатными канавками.
3. Связывающим обжимом.
4. Вставкой нажимом.

Рассмотрим технологические моменты каждого способа на случай применения для строительства систем медных трубопроводов.

Способ #2: соединение накатными канавками (Roll Groove)

Трубопроводы, создаваемые соединением с торцевыми выточками (накатными канавками), длительное время практиковались на устройстве спринклерных (оросительных) пожарных систем. Начиная с 1925 года, этот вполне надёжный метод соединения труб используется на стальных и железных магистралях отопления, вентиляции, кондиционирования воздуха и других систем.

Между тем, аналогичный способ механического соединения накатной канавкой также доступен для медных труб диаметром от 50 до 200 мм. Комплект для создания механического соединения накатной канавкой содержит:

• муфты,
• прокладки,
• разнообразные фитинги.

Система механического соединения накатными канавками предлагает практическую альтернативу пайке медных труб большего диаметра. Соответственно, способ накатной канавки не требует дополнительного нагрева (применения открытого пламени), как в случае пайки твёрдыми или мягкими припоями.

МЕХАНИЧЕСКИЙ

Накатная канавка на концевой части медной трубы – один из главных элементов способа соединения «накатными канавками». Измерением после наката определяется подходящий фитинг

Соединение способом накатных канавок основано на свойствах пластичности меди и повышенной прочности этого металла при холодной обработке. Конструкция предполагает уплотнение зажимной системы, для чего используется прокладка синтетического эластометра (EPDM — Ethylene Propylene Diene Methylene) и специально разработанный зажим. Ряд производителей по всему миру предлагают инструменты под создание соединений накатными канавками — прокладки, зажимы, фитинги.

ОБЖИМНОЙ

Разнообразные по размерам фитинги и рабочие зажимы с прокладками используются в конструкциях соединений, выполняемых методом «накатных канавок»

Подготовка и выполнение соединения накатной канавкой

Как и для других процессов соединения меди без пайки, правильная подготовка концевой части трубы имеет первичную значимость для создания прочного, герметичного шва. Правильный выбор инструмента соединения накатными канавками под каждый тип медной трубы также очевиден. Необходимо соблюдать рекомендации производителя для обеспечения безопасной, безаварийной подготовки таких видов соединений.

Таблица допустимых давлений и температур для этого типа соединений

Тип соединения	Диапазон давлений, кПа	Диапазон температур, ºC
Накатная канавка, D = 50,8 – 203,2 мм, тип K, L	0 — 2065	минус 35 / плюс 120 для K минус 30 / плюс 80 для L
Накатная канавка, D = 50,8 – 101,2 мм, D = 50,8 – 203,2 мм тип M	0 — 1725	минус 35 / плюс 120
0 — 1375	минус 30 / плюс 80

Пошаговый процесс сборки узла накатными канавками:

1. Отрезать по размеру концевые части медных труб точно перпендикулярно оси.
2. Удалить заусенцы после реза и снять фаску.
3. Накатить канавки нужных размеров, как того требует производитель фитингов.
4. Осмотреть фитинги, прокладки, зажимы, на отсутствие повреждений.
5. Смазать прокладки в соответствии с рекомендациями производителя.

Перед окончательной сборкой осмотреть зажимные поверхности на чистоту, на отсутствие строительного мусора. Собрать соединение в соответствии с рекомендациями производителя.

ДЛЯ МЕДНЫХ

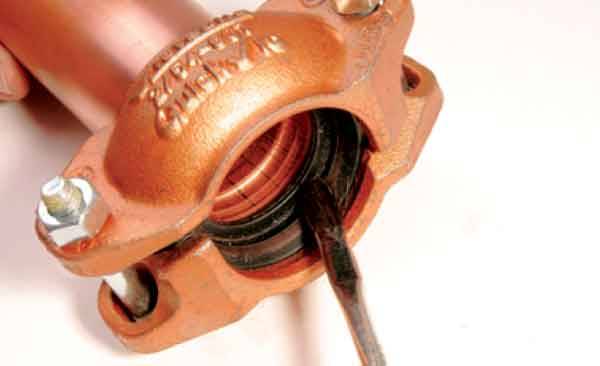

Практически собранный фрагмент узла методом «накатной канавки». Эластичные прокладки зажимного кронштейна перед окончательной посадкой медных труб обрабатываются небольшим количеством смазки

Затягивать окончательно зажимные гайки следует, прилагая требуемый крутящий момент в соответствии с рекомендациями производителя. После затяжки винтов следует ещё раз осмотреть область зажима, чтобы убедиться в правильной сборке узла.

Тестирование законченной системы с накатными канавками

Испытание законченной системы трубопроводов допускается выполнять методом подачи в систему давления воздуха или воды. Также не исключается гидропневматический метод, когда применяется относительно высокое испытательное давление.

Однако следует учитывать – величина испытательного давления не должна превышать максимально допустимого рабочего давления, указанного производителем системы накатных канавок.

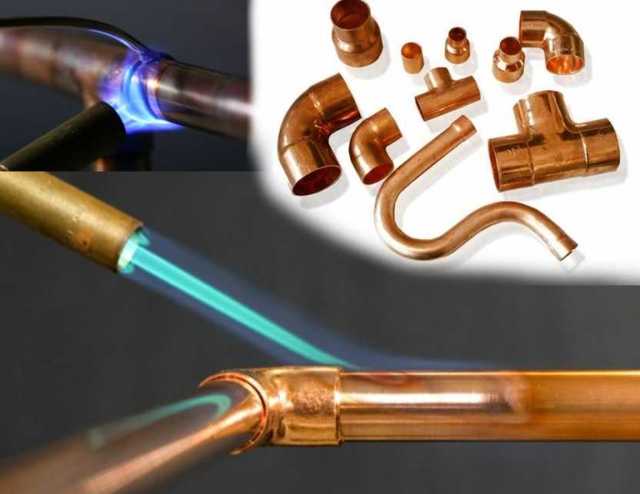

Особенности медных фитингов под пайку

Одним из простых и наиболее прочных соединений трубопроводов из медных комплектующих является пайка.

В отличие от полимерных изделий медные фитинги, как и трубы, считаются вечными по сроку эксплуатации, они служат не менее века, не портятся под солнцем, не плавятся от высокой температуры и не трескаются на морозе, поэтому применяются там, где к герметичности и прочности трубопроводных магистралей предъявляются повышенные требования.

Популярность медных фитингов обусловлена особенными характеристиками металла:

• медь — известных антисептик, который предохраняет трубы от развития бактерий и грибков;
• монтаж коммуникаций, состоящих из медных комплектующих, проще, чем соединение трубопроводных систем из чугуна и стали;
• повредить медные трубы или фитинги можно, только под давлением более 200 атм, но такого давления в коммуникационных системах просто не может быть.

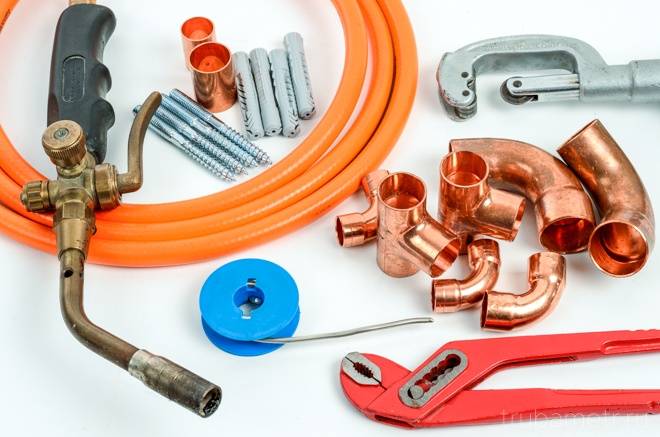

Процесс пайки медных труб

Монтаж

Перед установкой труб отопления необходимо рассчитать их диаметр и количество.

Соединение медных труб можно осуществить несколькими способами:

• Высокотемпературная пайка;
• Низкотемпературная пайка;
• Соединение при помощи фитингов.

Высокотемпературная («твердая») пайка. Такая пайка осуществляется при температуре выше 450°С. Детали следует зачистить абразивной губкой и нанести флюс (пасту) на трубу, после чего соединить обе детали. Затем удалить салфеткой или тряпкой лишний флюс.

Важно! Наносить флюс на внутреннюю поверхность запрещается!

Система отопления из медных труб.

Далее в дело вступает газовая горелка и припой на основе серебра или меди. При помощи газовой горелки или электрического нагревателя свариваемые элементы разогреваются. Держать огонь следует до тех пор, пока припой не начнет плавиться и заполнять стыки между соединяемыми деталями, а флюс менять цвет.

Совет! Количество припоя должно соответствовать диаметру трубы. Специалисты рекомендуют перед началом пайки отрезать прутик необходимой длины.

После того, как пайка завершена, необходимо дать соединенным частям остыть (в это время детали должны быть неподвижны), далее следует удалить остатки припоя и флюса, т.к. из-за них в дальнейшем может образоваться коррозия. Это также делается при помощи смоченной тряпки.

Важно! Во избежание потери прочности меди, запрещается какое-либо принудительное охлаждение. Охлаждение должно быть естественным.. Отвод 90°

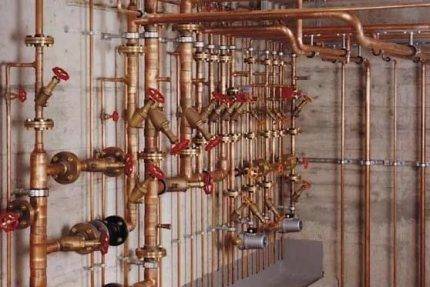

Тех. этаж высотного здания

Отвод 90°. Тех. этаж высотного здания.

К тому же, после завершения монтажа всей системы необходимо удалить припой и флюс с внутренних стенок труб, т.к. их наличие также способствует возникновению коррозии на внутренних стенках. Для этого необходимо прогнать горячую воду по всех системе.

Важно! Высокие температуры влияют на твердость меди, поэтому при проведении высокотемпературной пайки не следует перегревать трубы, чтобы не повредить их.

Припой мягкий Felder №3, 2 мм, 100 гр.

Низкотемпературная («мягкая») пайка. Это менее надежный способ соединения по сравнению с высокотемпературным, однако это компенсируется размером шва, ширина которого может быть 7-50 мм (в зависимости от размера соединяемых деталей). Как правило, применяется для пайки (при температуре ниже 450°С) медных труб для отопления диаметром 6-108 мм. В качестве припоя используют легкоплавкие материалы, такие как олово или свинец. Температура теплоносителя в системе отопления не должна превышать 130°С.

Sparta — припой Sn60Pb40. Диаметр 1 мм, 50 гр.

Соединение при помощи фитингов. Данный способ монтажа менее надежен, т.к. такие соединения могут выдержать небольшое давление (до 10 атмосфер). Соединение с трубами происходит при помощи специальных пресс-клещей, которые обжимают фитинг.

Фитинги могут быть различными по диаметру: от 8 мм до 100 мм. Их можно условно поделить на 2 группы:

• прямые, соединяющие одинаковые по диаметру трубы;
• редукционные, при помощи которых соединяются различные по диаметру медные изделия.

Варианты стыковки труб из меди

При сборке отопления применяют различные методы монтажа. Так, стыковка медных труб производится разборным и неразборным методом. В первом случае используются фланцы, резьбовые крепления, фитинги, фиксирующиеся автоматически. При конструировании неразборной системы отопления прибегают к помощи прессования, пайки и сварки.

Сварочная стыковка

Давайте разберем процесс сварочного соединения медных труб. Такой прием стыковки применяется к трубам с диаметром от 108 мм. Толщина стенок отопительного материала  должна составлять не менее 1,5 мм. Производить сварочные работы, в данном случае, необходимо только встык, при этом надлежащая температура должна равняться 1084 градусам. Стоит добавить, что данный вариант установки отопления не рекомендуется производить своими руками.

На сегодняшний день строителями применяется несколько видов сварочных работ:

1. Газовая сварка с применением горелок ацетиленокислородного типа.
2. Сварка с плавящимися электродами, выполняемая в среде инертных газов – аргона либо гелия.
3. Сварка, при которой используются неплавящиеся электроды.

В большинстве случаев для стыковки элементов из меди используется дуговой метод сварки. Если трубы, которые планируется применять для сборки трубопровода, изготовлены из чистой меди, то здесь необходимо использовать неплавкие вольфрамовые электроды в среде аргона, азота или гелия. При сварке элементов из меди процесс должен проходить быстро. Это предотвратит образование на металлической основе трубы различных окислений.

Сварочная стыковка медных труб

Чтобы придать прочность такому соединению, по завершению стыковочных работ рекомендуется провести дополнительную проковку полученных соединений.

Соединение путем развальцовки

Случается, что применение сварочных горелок при монтаже отопительных систем создает некоторые неудобства. В этом случае рекомендуется прибегать к помощи развальцовки соединений медных труб. Данный метод монтажа получится разъемным, что сыграет положительную роль в случае вынужденной сборки отопления.

Операция такого рода потребует обязательного наличия приспособления для развальцовки. О том, как соединить трубы отопления путем развальцовки, мы постараемся подробно расписать далее:

1. для начала зачищается наконечник трубы для того, чтобы удалить с ее поверхности задиры и заусеницы, образовавшиеся при распиле материала;
2. на трубе фиксируется муфта;
3. далее трубу вставляют в зажимное устройство, с помощью которого производится дальнейшая развальцовка;
4. затем следует начать зажимать винт инструмента до той поры, пока угол торца трубы не достигнет 45 градусов;
5. после того, как область трубы будет готова к соединению, следует подвести к ней муфту и зажать гайки.

Более наглядно о процессе можно узнать из представленного видео.

Прессовочный метод соединения

Кроме всех вышеперечисленных методов монтажа труб отопления существует также и прием прессования. Для стыковки медных элементов в этом случае необходимо вставить до упора подготовленный ранее конец трубы в муфту. После этого потребуется применение гидравлического или ручного пресса, посредством которого осуществится фиксация труб.

Если отопление планируется собрать из толстостенных труб, потребуются пресс-фитинги со специальными обжимными гильзами. Данные элементы дают возможность обжать трубы и фитинги для отопления изнутри, в то время как наружные уплотнители дадут отличную герметичность конструкции.

Соединения резьбового типа

К сожалению, медных труб с резьбовыми соединениями на рынке найти невозможно, а потому для стыковки частей теплосистемы принято использовать фитинги, которые имеют накидную гайку.

Для стыковки медных труб с трубами из других материалов применяют бронзовые или латунные фитинги с резьбой. Их использование исключает возможность гальванической коррозии. В том случае, если трубы различаются по диаметру, прибегают к помощи специальных расширителей.

Учитывая виды применяемых на сегодняшний день уплотнений для отопительных систем из меди, существует два типа резьбовых соединений:

1. Уплотнения конического типа («американка»). Данные элементы рекомендуются для монтажа отопления в условиях высоких температурных показателей.
2. Соединения плоского типа. Такие материалы предусматривают в своей конструкции уплотнители, изготовленные из различных по цвету полимерных материалов. Прокладки раскрашиваются в разные цвета для обозначения температур, при которых можно работать с такими элементами.

Схема выполнения соединения медных труб

Сильные и слабые стороны медного водопровода

Трубы из меди схожи со своими ближайшими конкурентами (стальными коммуникациями) по прочностным и температурным характеристикам. Однако медь более предпочтительна за счет уникальных свойств.

Коррозийная стойкость. Пожалуй, главный аргумент в пользу медного водопровода – иммунитет к появлению ржавчины. Это свойство объясняет длительность бесперебойной работы инженерных сетей и минимизирует негативное воздействие на сантехнические приборы.

В отличие от стальных изделий, медная арматура менее материалоемка – нет необходимости монтировать трубы с завышенной толщиной стенки про запас на случай коррозийных процессов

Пластичность. Это качество объясняет ряд значимых эксплуатационных преимуществ трубопровода из меди:

• податливость материала в обработке – трубы можно сгибать для создания сложных магистральных сетей с использованием ручного инструмента;
• удержание заданной формы – этим свойством не могут похвастаться мягкие полимерные изделия;
• возможность применения соединительных фитингов;
• повышенная стойкость к гидроударам – показатель разрушающего давления позволяет не бояться за целостность системы при «скачках» водонапора;
• вероятность деформаций без механической деструкции;
• скачки температуры не вызывают изменений линейных параметров;
• выдерживание циклов заморозки/разморозки с сохранением целостности.

Гладкость поверхности. Архиважный аргумент в пользу водопровода из меди. Высокая однородность материала обеспечивает идеально ровное покрытие, что снижает молекулярные связи металла, а значит, сокращается образование солей и оксидов.

Минимальный коэффициент трения позволяет задействовать в сетях водоснабжения медные трубы меньшего диаметра, чем стальные или пластиковые. На внутренних стенах не скапливаются отложения, а значит, пропускная способность с течением времени не ухудшается

Стойкость к химическим реагентам. Медь не разрушается при взаимодействии с солевыми растворами, формалионом и разбавленными неокисляющими кислотами. При контакте с хлором не образует оксидов, опасных для человека.

Бактерициднось. Медный сплав обладает антибактериальным свойством – циркулируя по трубам, вода частично обеззараживается. Дополнительный плюс – на стенках не размножаются колонии микроорганизмов.

Невосприимчивость к УФ-лучам. Медь не теряет своих характеристик под действием УФ-излучения, чего не скажешь о коммуникациях из термопластичных полимеров.

Наличие медного контура в санузле – эксклюзивный элемент декора и верный признак достатка дома. Металлический трубопровод неприхотлив в уходе и не требует регулярного окрашивания

Наравне с хорошими показателями прочности, трубы из сплава меди несколько легче по весу стальных собратьев. Это облегчает их транспортировку и монтаж. Бесспорное преимущество медного трубопровода – возможность многократного применения.

К числу недостатков водопровода из меди относятся:

1. Высокая цена. При сравнении со стоимостью аналогов медные изделия проигрывают. Обустройство сети из «желтого» металла обойдется в несколько раз дороже установки пластиковой или стальной магистрали.
2. Трудоемкость монтажа. Технологии стыковки медной арматуры (сборка на фитингах или пайка) – достаточно сложные процессы, требующие навыков работы.
3. Непереносимость кислот. Использовать медные трубы для транспортировки кислой среды с уровнем рН более 9 нельзя. Вода с таким показателем непригодна для питья.
4. Теплопроводность. Параметр в 1,7 раз больше показателя алюминиевых изделий и почти в шесть раз превышает теплопроводность стали. При транспортировке горячей среды труба нагревается – возрастают тепловые потери, есть риск получения ожога. В системах холодного водоснабжения на трубопроводе образуется конденсат.

Разрешить проблему можно за счет использования покрытия из поливинилхлорида или полиэтилена. Наружный рукав предотвращает появление конденсата, «остужает» поверхность, сохраняет температуру транспортируемой среды и снижает шум.

Полиэтиленовая изоляция за счет наличия воздушных каналов несколько понижает уровень температурной деформации трубы – такой материал лучше применять на участках с небольшим количеством соединений. Вспененная «оболочка» (мягкий пенополиуретан, синтетический каучук) подходит для отопления и сетей ГВС

Дополнительными минусами использования медного проката считаются электропроводимость, а также несовместимость с алюминиевыми и стальными элементами водопровода. Для предотвращения риска поражения током на стадии монтажа следует позаботиться о правильном заземлении оборудования.

Преимущества

Заключение
