Как из кондиционера сделать холодильную камеру?

Популярные модели и производители

Рассмотрим наиболее популярные модели сплит-систем:

Aeronik ASO/ASI-07HP1

Система настенного типа от известного канадского производителя. Обладает дополнительными возможностями вентиляции и обогрева помещений (если температура наружного воздуха не ниже -7°). Предназначена для работы в помещениях до 20 кв. м. Пользователи отмечают излишний шум во время работы.

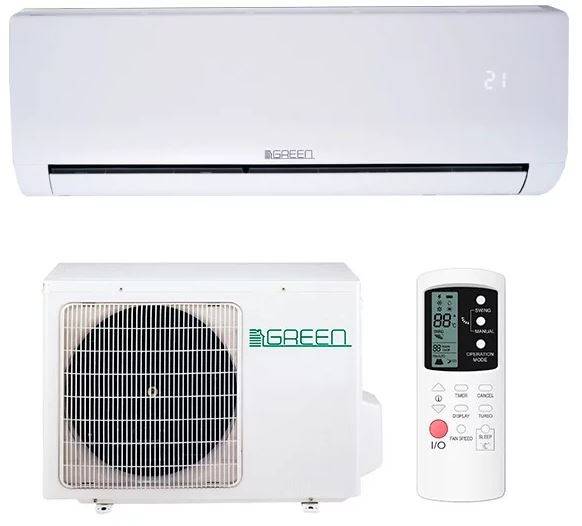

Green GRI/GRO-09HS1

Китайский комплект мощностью 2,1 кВт. Способен работать как на охлаждение, так и на обогрев. Отличается низким уровнем шума, что высоко оценивается пользователями. Диапазон температур — от -7°, до +46°. Комплект прост в монтаже и обслуживании, имеет автоматический запуск и рестарт после вынужденной остановки.

Airwell HHF 007 RC

Изделие французских инженеров и техников. Экономичный и производительный комплект, способный равномерно распределять поток по комнате и не создавать сквозняков. Низкий уровень шума позволяет использовать устройство в спальне. Может служить обогревателем, если наружная температура не ниже -5°. Предназначен для работы в помещении до 20 кв.м.

Panasonic CS-E12PKDW / CU-E12PKD

Детище японских производителей. Комплект обладает многоступенчатой системой фильтрации (8 единиц), несколькими режимами работы. По заявлениям производителя, работает практически бесшумно, хотя пользователи об этом другого мнения. Предназначен для обслуживания помещений до 35 кв. м. При наружной температуре свыше -5° может работать в режиме обогрева.

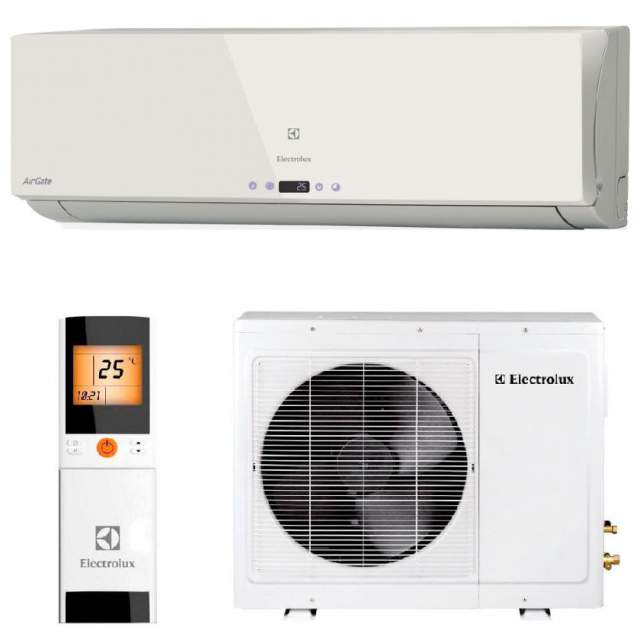

Elecrtolux EACS-07HG/N3

Шведские инженеры поставляют на мировой рынок качественную климатическую технику. Сплит-система Elecrtolux EACS-07HG/N3 способна работать как на охлаждение, так и на обогрев воздушного потока (при температуре до -5°). Рассчитана на работу в помещениях до 20 кв. м. Акриловый корпус устойчив к внешним воздействиям и не меняет свой цвет со временем. В число дополнительных возможностей входит режим вентиляции.

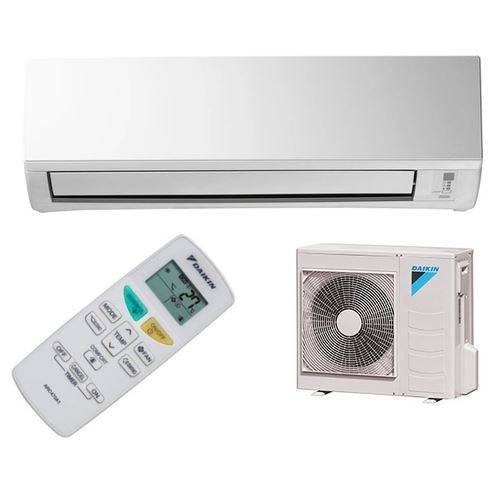

Daikin FTXB20C / RXB20C

Продукция японских инженеров всегда радует своим качеством и набором возможностей. Комплект разработан совсем недавно. От альтернативных вариантов отличается низким уровнем шума — всего 21 Дб. Предназначен для обслуживания комнат до 20 кв. м.

Многоступенчатая система фильтрации потока позволяет практически полностью извлечь все нежелательные компоненты, запахи, взвеси. Некоторые пользователи отмечают сложность управления комплектом.

LG S09SWC

Корейский кондиционер, способный обслуживать помещения до 40 кв. м. Считается одним из лучших в своем классе. По заявлениям производителей, почти не издает шумов, хотя в характеристиках уровень довольно высок — 38 Дб.

Установка с инвентарным управлением, обладает несколькими режимами работы и возможностью перезапуска. Многоступенчатая очистка потока позволяет удалять все нежелательные взвеси или запахи.

Принципиальные отличия холодильных сплит-систем

Состоят такие сплит системы из двух блоков. Наружный узел размещается вне камеры. Он может находиться на расстоянии до 50 метров от внутреннего блока, обычно крепится к стене.

Внутренний блок размещают внутри камеры. Соединение блоков происходит за счет медных трубок, а их подключение обеспечивается кабелем питания. Подробнее о установке сплит-систем можно прочесть в этом материале.

Также на рынке можно найти ряд моделей холодильных агрегатов, которые поставляются в паре с двумя или более компрессорами. Данные устройства из-за свой надежности идеально подходят для производств. Ведь если один компрессор выйдет из строя, то его функции смогут взять на себя другие.

В отличие от кондиционеров других классов холодильные агрегаты отличаются высокой производительностью и довольно низким энергопотреблением.

Для этого они оснащены автоматическими повторными выключателями, а также тщательно продуманной капиллярной системой для хладагента.

Устройством управляет встроенный монитор. Он поддерживает слаженную работу всех систем и электрических узлов, размещенных внутри холодильной сплит-системы

Еще одним важным преимуществом представленных выше кондиционеров является их защищенность от воздействия окружающей среды и резких перепадов напряжения. Большинство моделей имеют встроенную систему, которая бережет их от воздействия высокого или низкого давления.

Значительно продлевает срок службы сплит-системы наличие функции автоматического оттаивания. Как результат, корпус, а также все составляющие компоненты внешнего и внутреннего блока надежно защищены от негативного воздействия льда.

Помимо раздельных (сплит) систем, популярностью пользуются холодильные моноблоки. Это уже полностью укомплектованное устройство, которое устанавливается на стенку камеры.

Оно состоит из двух частей, идентично сплит-системе, однако обе части соединены между собой в одно устройство, в едином корпусе.

Это важное отличие дает им большое преимущество, так как это позволяет размещать их в холодильных камерах, где другие агрегаты попросту не поместятся по высоте или по толщине стен. Остальные же черты двух вариантов практически одинаковы

Какими критериями руководствоваться при выборе

Суть ясна, но на что же нужно смотреть при покупке? В первую очередь, нас интересуют рабочие параметры оборудования.

1. Конструктив системы – существует несколько разновидностей кондиционеров разного размера, формы и конфигурации. Подробно мы их разберем в следующей главе.
2. Выдаваемая мощность оборудования. Не путать с потребляемой, так как эта цифра не позволит точно сориентироваться. Нам нужно рассчитать мощность кондиционера под фактическую площадь помещения, в котором он будет работать.
3. Функциональные возможности – сразу подумайте, потребуется ли вам подогрев воздуха в холодное время года, нужно ли озонирование, фильтрация, увлажнение и прочее.
4. Оцените энергоэффективность прибора – соотношение потребляемой мощности к охлаждающей способности.
5. Немаловажную роль играет шумность агрегата, особенно если вы его покупаете для спальни.
6. Вид системы — вам предстоит выбор между классическим устройством и инверторным. Про отличия расскажем дальше.
7. Ну и как же без рейтинга производителей – мы хотим продукцию зарекомендовавших себя компаний.

Какими бывают холодильные и морозильные камеры?

Одним из показателей работы кухни ресторана является отношение к условиям, в которых хранятся продукты – разумеется, без качественного холодильного оборудования в данном случае обойтись невозможно. И предпочтение большинство владельцев заведений отдают холодильным и морозильным камерам, как наиболее удобному и экономически целесообразному способу организации производственных процессов.

Стоит сказать, что современное холодильное оборудование становится всё более доступным и компактным, поэтому его установка уместна даже в небольших кафе и закусочных. Даже если, скажем, холодильная камера занимает такую же площадь, как холодильный шкаф, внутри можно поместить больший объём продуктов: этому способствуют не только более тонкие стенки, но и возможность увеличить пространство по высоте. А способность подстраиваться под помещение любого формата ещё более повышает привлекательность.

Как правило, камера представляет собой сборную конструкцию из панелей, толщина которых напрямую зависит от требуемого температурного режима:

Модели могут быть как стандартными, изготовленными на заводе с заранее заданными параметрами, которые заказчик выбирает по каталогу, так и собираемыми из отдельных сэндвич-панелей – их можно разрезать и подогнать под любой требуемый размер, что во многих случаях гораздо удобнее. Однако готовая конструкция в большинстве случаев обходится дешевле, нежели сборная.

На какие характеристики помещения обращать внимание

Перед тем, как рассчитать мощность сплит-системы для квартиры, необходимо подсчитать основные параметры, влияющие на производительность устройства. Существует 5 основных факторов, по которым подбирается мощность кондиционера:

1. Площадь. Самый важный параметр, от которого следует отталкиваться. На каждые 10 м.кв. площади помещения необходим 1 кВт мощности кондиционера. В противном случае, производительности устройства не будет хватать на покрытие всей территории помещения.
2. Высота потолков. Объемы пространства в комнатах также оказывают немалое влияние на производительность кондиционера. Если высота потолков больше 3-х метров, то лучше предусмотреть запас по мощности (холодопроизводительности).
3. Количество человек, постоянно находящихся в помещении. Человеческое тело выделяет 100 Вт тепла в спокойном состоянии и 200 при физической активности. Например, если в гостиной постоянно находятся 2 человека, понадобится кондиционер на 200 Вт мощнее. В спортзале этот показатель нужно увеличивать в 2 раза с расчетом на каждого человека.
4. Размер и количество оконных проемов. Сквозь застекленные поверхности в квартиру попадают солнечные лучи, они нагревают помещение. Перед тем, как рассчитать, какой кондиционер нужен для помещения, нужно учесть количество и площадь окон на солнечных сторонах.
5. На каком этаже расположена квартира. На последних этажах, прямо под крышей, температура поднимается сильнее.

На нашем сайте (в правой колонке или внизу статьи) вы найдете калькулятор, который учитывает основные параметры. Функционала данного калькулятора вполне достаточно для бытового расчета – не нужно вникать в прочие расчетные тонкости.

Грамотный выбор мощности кондиционера позволяет не переплачивать за электричество и при этом обеспечивает надежную работу прибора.

Преимущества сплит-ситемы

Для чего нужно было всё так усложнять? Ведь в моноблоке все эти элементы отлично уживаются в едином корпусе. Такая компоновка даёт сплит-системе целый ряд преимуществ:

Экономия места в помещении – это один из главных плюсов сплит-систем. Компрессорный блок занимает достаточно большой объём, но он занимает его в другом помещении или даже на улице. Правда, для работы в зимний период придётся позаботиться о дополнительном оснащении – так называемом «зимнем комплекте», с которым компрессору не страшны даже 30-40-градусные морозы.

Множество вариантов установки. Возможность разнести два блока сплит-системы на значительное расстояние друг от друга (но не более 15-20 метров) открывает множество вариантов планировки. Например, можно полностью превратить подсобное помещение в холодильную камеру, обшив стены сандвич-панелями. Останется только проделать в стене небольшое отверстие для кабеля и медных трубок, после чего снаружи установить компрессор, а внутри – вентиляторный блок.

Возможность вывести наружу шум и тепло. Даже самый дорогой и качественный компрессор издаёт шум во время работы. И это не очень способствует созданию правильной рабочей атмосферы на кухне. А если у вас тихое уютное заведение, то компрессорный гул донесётся и до обеденного зала. Вывод «шумной» части на улицу – отличное решение данной проблемы. Аналогично и с излишним теплом, которое этот блок выделяет.

Стоит отметить, что монтаж сплит-системы – достаточно сложный и трудоёмкий процесс. Придётся проделывать различные отверстия и углубления в стенах. Кроме того, потребуется подвод дренажной канализации для слива конденсата.

Принцип работы

Сплит-системы состоят из двух приборов:

1. воздухоохладителя (внутренний блок);
2. компрессорно-конденсатного агрегата (внешний блок).

То, что система состоит из двух частей, нашло отражение и в названии: глагол split переводится с английского как «разделять», «расщеплять».

Внешний блок

Находится в другом помещении или на улице, например на фасаде, на крыше, в коридоре, вестибюле и так далее.

Он соединяется с внутренним специальной магистралью, представляющей собой медную трубку с теплоизоляцией, по которой передается хладагент (чаще фреон), и электрическим кабелем.

В его состав входят:

• компрессор;
• конденсатор;
• клапаны;
• осушающий фильтр;
• вентилятор;
• блоки управления;
• специальная система, обеспечивающая работу зимой.

Внутренний блок

Он оснащен электронными приборами, управляющими системой и следящими за всеми параметрами, такие устройства выполняют следующие функции:

• измерение температуры в камере;
• управление включением и выключением компрессора и вентилятора внешнего блока с целью сохранения заданной температуры;
• контроль скорости вращения вентилятора внутреннего блока и частоты включения компрессора;
• управление движением жалюзи, через которые движется поток воздуха;
• контроль за состоянием компрессора и временем его включения (если параметры выше предельных, то система сама выключает компрессор);
• оповещает о необходимости размораживания.

Принцип работы всей системы построен на тесном взаимодействии обоих блоков. Во внутреннем блоке система вентиляции и испарения поддерживает нужную температуру, а внешний блок удаляет конденсат и выделяет наружу лишнее тепло (вот потому-то уличное размещение ─ лучший вариант).

Оттаивание производится автоматически, для этого в камерах устанавливаются тэны и трубки для слива воды. В некоторых сплит-системах оттаивание происходит с использованием горячего воздуха или газа. Имеется и электронная панель для контроля процессов охлаждения, заморозки и оттаивания. Всё это оборудование находится во внутреннем блоке.

Расчет мощности компрессора кондиционера

компрессор с инверторным управлением

Если мощность была подсчитана неверно, или прибор был уже слишком старый, и произошла поломка компрессора, то придется его заменить на новый. Встает вопрос о том, как узнать мощность компрессора кондиционера, чтобы не повторять ошибок.

За все процессы, связанные с движением охлаждающей жидкости по холодильному контуру, в приборах кондиционирования воздуха отвечает компрессор – главный элемент внутреннего устройства (конструкции) внешнего модуля. Он также ответственен за хладопроизводительность, поэтому при ненормированной нагрузке выходит из строя.

Как правило, мощностные характеристики этой детали определяют еще на заводе-изготовителе, поэтому необходимо отталкиваться от данных в мануале. Совершенно нет необходимости рассчитывать мощность компрессора кондиционера, чтобы подобрать новый. Какую величину имел старый агрегат, такую необходимо и брать за основу. Но это применимо в ситуации с поломкой из-за окончания эксплуатационного срока прибора.

Если неисправность связана с неправильным подбором допустимых значений холодопроизводительности, то необходимо обратиться к специалистам. Не стоит пытаться у компрессора кондиционера рассчитать самостоятельно мощность, которая будет зависеть от множества факторов:

• тип компрессора;
• количество и диаметр цилиндров;
• используемый хладоноситель.

Сохранить главный узел дольше поможет покупка кондиционера с частотным преобразователем (инверторный тип управления). В этом приборе предусмотрены минимальное количество циклов включения/отключения и регуляция мощности компрессора – при достижении заданных параметров воздуха кондиционер переходит на работу с пониженной холодопроизводительностью.

Дальше можно посмотреть видео, как производить расчет мощности на калькуляторе самостоятельно.

Устройство и принцип работы

Принцип работы кондиционера практически аналогичен устройству холодильника. Отличие состоит лишь в специфике работы. Если холодильники охлаждают продукты питания, то кондиционеры понижают температуру воздуха в проточном режиме. Это позволяет значительно уменьшить размер конструкции, делает возможным использование одного конденсационного блока в связке с несколькими испарителями.

Рабочий контур представляет собой замкнутую систему, внутри которой циркулирует хладагент (фреон). Он последовательно проходит стадии конденсации, при которой происходит выделение большого количества тепла, и испарения с активным отбором тепловой энергии из окружающего пространства. Конденсационный блок обычно располагают снаружи. В нем при помощи компрессора создается высокое давление, способствующее конденсации фреона.

Жидкий хладагент проходит в испаритель, где происходит резкое увеличение объема и активное испарение. После этого газообразный агент вновь поступает в компрессор, сжимается, и цикл повторяется. В испарителе через холодный радиатор с помощью вентилятора пропускается поток воздуха, который отдает свое тепло и охлаждается. Работа системы управляется электронным блоком.

Пользователь устанавливает желаемую температуру в помещении. Как только она увеличивается на 1-2° от заданного значения, производится запуск системы. По достижении контрольных показателей работа останавливается.

Сплит-системы «Polair»

Сегодня достаточно много компаний производят сплит-системы различной мощности и уровня качества. Чтобы облегчить вам выбор, компания «Комплекс-Холод» предлагает это оборудование как в эконом-классе, так и из разряда «премиум». Таким образом, вы можете ориентироваться на свой бюджет и свои требования к качеству.

Сплит-системы «Polair» производятся в России на предприятии, основанном боле 20 лет назад. Это проверенный поставщик профессионального холодильного оборудования, популярный на всём постсоветском пространстве. Сплит-системы Полаир изготавливаются по европейской лицензии, компрессорный блок и вся электроника – также импортные. Качество сборки тщательно контролируется, и, как правило, претензий к качеству оборудования «Polair» у наших клиентов нет – оно вполне соответствует стоимости.

Корпуса блоков выполнены из оцинкованной стали, окрашенной порошковой краской, что позволяет эксплуатировать оборудование практически при любой погоде. Однако зимний комплект, позволяющий работать при температуре -35 градусов Цельсия, не входит в стандартный комплект поставки и заказывается отдельно.

Мы предлагаем холодильные и морозильные сплит-системы «Polair», имеющие разную мощность. При подборе оборудования следует ориентироваться на рекомендуемый объём. Диапазон среднетемпературных моделей составляет от 3 до 53 кубометров, низкотемпературных – от 3 до 21 кубометра.

Основные конструционные особенности и характеристики холодильных камер

Человеческая жизнь сегодня тесно связана с использованием различного оборудования, и холодильные камеры являются очень важной частью всей его совокупности. Ведь без них просто невозможно представить себе не только эффективный бизнес в практически любом секторе экономики, но и невозможно обеспечить выживание людей в городах и даже небольших населенных пунктах

Ведь именно на холодильные камеры ложится ответственная роль по сохранению скоропортящихся (и не только) товаров, именно им доверяют хранение изделий из меха, изделий из кожи, и многие винные погреба проектируются и строятся именно из того расчёта, что за сохранность элитных и эксклюзивных вин «отвечают» именно холодильные камеры.

Человечество использует холодильные камеры уже достаточно давно, однако несмотря на почтенный возраст, конструкционно они практически не меняются, меняются лишь материалы и агрегаты, которые сохраняют холод, или же создают его. Технически же, оборудование состоит из следующих компонентов:

• Стенки. Любая, бытовая или промышленная холодильная камера должна иметь собственные стенки, даже если ее монтаж производится в специально предназначенном помещении. Дело в том, что стенки обеспечивают термоизоляцию камеры, преграждают путь лишней влаге (или ее испарению изнутри камеры), препятствуют проникновению грязи, бактерий и грибков и, конечно же, играют роль несущей конструкции. Стенки сегодня выполняются из композитных материалов, часто обладают несколькими слоями термоизоляции и пароизоляции.
• Термоизоляционная дверь. Для эффективного сохранения холода внутри камеры дверь должна обладать высокими термоизоляционными свойствами, для чего она изготавливается подобно «бутерброду». В прочный каркас устанавливается гидроизоляция, термоизоляция и пароизоляция, после чего обшивается облицовкой (пластик, металл). По всему периметру дверь промышленной холодильной камеры оснащается уплотнителем, который обеспечивает практически полную герметичность. Как правило, ручка открывания/закрывания двери для больших камер располагается по обе ее стороны, для беспрепятственного вход и выхода без риска потери холода.
• Холодильная установка и циркуляционная система. В «примитиве», то есть в простейшей холодильной камере, циркуляционной системы практически нет, и охлаждение происходит только за счёт одного места, куда выходят трубки с хладагентом. Промышленное же оборудование имеет сложную систему, которая распределяет холод равномерно внутри камеры, нередко таковая система дополняется вентиляторами. При этом, «разморозки» не требуется, поскольку система предусматривает вынос испарителя за пределы камеры. Холодильная установка производит холод. Как правило, выносится не только за пределы камеры, но и за пределы помещения, для снижения уровня шума, особенно если речь идёт о высокопроизводительной системе. Именно холодильная установка «прокачивает» хладагент, за счёт которого и создается в холодильной камере (промышленной или бытовой) холод.
• Программируемое автоматическое оборудование. Оно обеспечивает поддержание нужной температуры путём включения и выключения холодильной установки. Самые простые системы обеспечивают ступенчатую регулировку температуры. Сложные системы автоматизации позволяют контролировать внутри промышленной холодильной камеры влажность, температуру с точностью до десятой доли градуса, причем в разных частях, могут понижать или повышать один из параметров в зависимости от дня недели или времени суток. По сути, самая сложная автоматика представляет собой некий «бортовой компьютер», имеющий удобный и понятный интерфейс.

Конструкция

Каждая составляющая сплит-системы имеет индивидуальные конструктивные элементы. Внешний блок содержит:

• Компрессор — устройство, которое сжимает фреон и поддерживает его перемещение по холодильному контуру. Бывает спиральным или поршневым. Более надежными являются спиральные изделия, но они дороже своих поршневых «собратьев».
• 4-ходовой клапан. Эта деталь монтируется в кондиционерах реверсивного типа. Задача устройства заключается в изменении направления перемещения фреона по системе, что приводит к изменению функции блоков. Внешний узел работает на обогрев, а внутренний — на охлаждение.
• Управленческая плата — элемент, характерный для сплит-систем конверторного типа. В иных типах устройств электроника размещается на внутреннем блоке из-за риска повреждения по причине высокой влажности и температуры.
• Конденсатор — узел, в котором охлаждается и конденсируется фреон. Воздух, который проходит через кондиционер, прогревается.
• Вентилятор — устройство, обеспечивающее поток воздуха. В более дешевых моделях предусмотрена только одна скорость, из-за чего кондиционер может работать в небольшом температурном диапазоне. В более дорогих устройствах вентиляторы имеют 2-3 скорости, что значительно расширяет функционал сплит-системы.
• Фильтр фреонового узла — устройство, которое ставится перед входом в компрессор и защищает его от посторонних элементов. Если монтаж осуществлялся с нарушением правил, никакой фильтр уже не выручит.
• Быстросъемная крышка предназначена для закрытия клеммника и штуцерных соединений.

Внутренний блок имеет ряд элементов:

• Передняя панель состоит из пластиковой решетки, через которую вовнутрь блока идет воздух. Панель можно демонтировать при необходимости обслуживания сплит-системы (к примеру, для очистки фильтров).
• Испаритель — радиатор, предназначенный для прогрева фреона и его испарения. Благодаря этому устройству, температура проходящего воздуха снижается.
• Фильтр грубой очистки — сетка из пластика, которая отсеивает крупную пыль и шерсть животных. Для полноценной работы системы очистка должна производиться раз в 14 дней.
• Индикаторная панель — участок внутреннего блока, где смонтирована группа светодиодов, отражающих режим работы сплит-системы и сигнализирующие о наличии поломок.
• Горизонтальные жалюзи — элемент, обеспечивающий корректировку направления воздушного потока. Особенность устройств заключается в наличии электрического привода, а также в возможности регулирования с пульта ДУ.
• Фильтр тонкой очистки. Назначение этого узла заключается в удалении из поступающего в комнату воздуха мелкую пыль и запахи. Устройство бывает различных видов — угольным (устраняет неприятные ароматы), электростатический (удерживает пыль) и прочие. Даже при отсутствии такого фильтра кондиционер будет нормально работать.
• Вентилятор — устройство для подачи воздуха в помещение, имеет 3-4 скорости.
• Поддон для конденсата находится над испарителем и необходим для сбора воды, образовавшейся на внешней части испарителя. Далее накопившаяся вода выводится через дренажную трубку.
• Жалюзи вертикального типа необходимы для регулирования направления потока воздуха по горизонтали. В обычных кондиционерах предусмотрена только ручная регулировка, а в более дорогих устройствах управление обеспечивается с помощью пульта.
• Плата управления, как правило, находится справа внутреннего блока. Здесь же размещен электронный блок с центральным микропроцессором.
• Штуцеры — специальные соединения, которые находятся сзади, в нижней части блока. К ним подключены трубки, объединяющие блоки снаружи и изнутри помещения.
