Обслуживающее оборудование
Прежде чем морская скважина будет пробурена, проводятся предварительные работы по обслуживанию установки плавучих средств для бурения.
Обслуживающее оборудование позволяет выполнить ряд следующих задач:
- доставка к месту разработки опорных блоков и плавсредств;
- обеспечение работы стационарных платформ путём доставки необходимых материалов и инструментов;

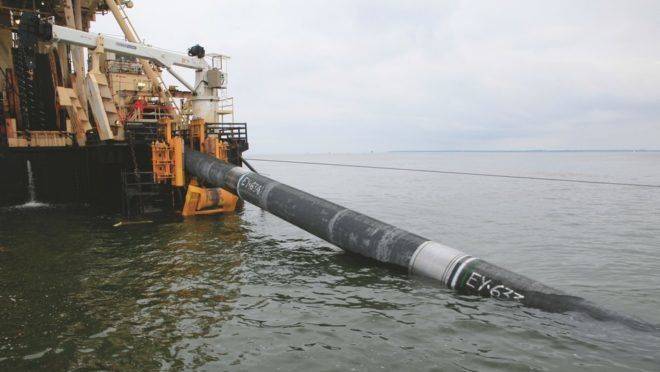

- установка трубопроводов на морском дне;
- очистка акватории разработки от загрязнения во время проведения бурильных работ;
- предотвращение аварий и пожаров на месте разработки месторождений.
Решение данных задач возлагается на следующее обслуживающее оборудование:
- морские суда с функцией снабжения разработок, имеющие по необходимости ледовое подкрепление;
- суда с крановым оборудованием для выполнения разгрузочно-погрузочных работ;
- буксиры, трубоукладочные и транспортные баржи;
- пожарные суда;
- комплексы по очистке акватории;
- пассажирские суда для перевозки обслуживающего персонала, а также эвакуации в случае опасных ситуаций;
- морская авиация для обслуживания объектов.
При наличии полного комплекта обслуживающего оборудования бурение морских скважин будет выполняться качественно и в срок.
Способы гидробурения
Бурение наконечником
Острый наконечник
На оголовок штанги приварен заостренный, с зазубринами наконечник. Он и разрушает плотный слой земли. При вращении встроенной в МБУ штанги с забурником происходит ее последовательное углубление в почву. Разрушенные породы вымываются бетонитовым раствором.
В ходе промывания частицы глины пристают к стенам шахты, тем самым укрепляя их. Грязь, выходящая к поверхности, скапливается в канализационной накопительной емкости. Твердые частицы остаются на дне, а профильтрованная жидкость стекает в другой отстойник. Далее водная масса вымывает лишний грунт из шахты. Цикл повторяется.
Гидробурение скважин своими руками наконечником позволяет проделать скважину глубиной до 30 м.
Расслаивание и вымывание грунта напором воды
Важно правильно проделать углубление в земле, приготовить специальный раствор (вода и соляная кислота в соотношении 1:20000). Обсадные трубы следует запустить в шахту незамедлительно при обнаружении водоносного пласта. Промежуток между стеной шахты и трубой следует зацементировать
Это не допустит проникновения в ствол талых и безнапорных подземных вод
Промежуток между стеной шахты и трубой следует зацементировать. Это не допустит проникновения в ствол талых и безнапорных подземных вод.
Шлакоприемники должны быть глубокими. В этом случае частички грунта будут оставаться на дне и не всплывут при очередном заборе воды
Применяя данный метод важно знать, что пробурить скважину получится в рассыпчатой почве. Не получится гидробурение в земле, где залегают твердые пласты юрской глины — вода попросту не сможет их пройти. Максимальная глубина скважины составит 15 м
Максимальная глубина скважины составит 15 м.

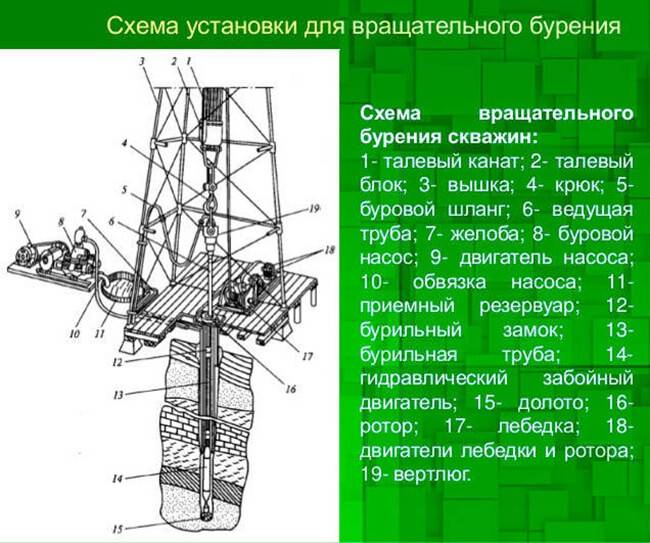

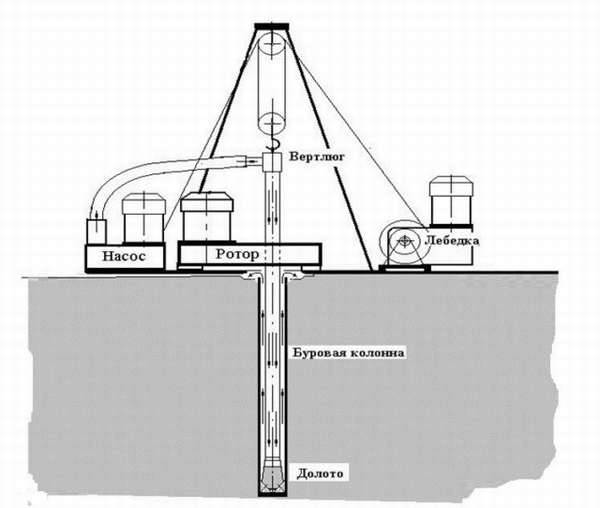

Роторное бурение
Подземные слои разрушают посредством шарошечного долота, вмонтированного в МБУ значительно нагруженного для утяжеления. Оно вращается, получая энергию от двигателя внутреннего сгорания. Самостоятельно создать данные условия невозможно. Поэтому роторное гидро бурение следует доверить профессионалам.
Роторное бурение
В ходе роторного гидробурения грунт промывают двумя способами: прямым и обратным.
При прямой промывке в бурильные стержни заливается буровой раствор, который, стекая, охлаждает долото и перемешивается с деформированным грунтом. Сквозь затрубное пространство химическая смесь с землей вытекает из скважины и затекает в шлакоприемник. В обсадную трубу буровое вещество подается мотопомпой. Ее узкое сечение способствует высокой скорости течения бурового раствора. От чего и грунт разрушается очень быстро. Однако глинистый буровой раствор не позволяет полностью раскрыть водоносный слой. Поэтому для промывки лучше всего использовать очищенную воду.
При обратной промывке в скважину вода попадает самотеком сквозь затрубное пространство, а выталкивается наверх с грязью от внутренней части бурильных труб. При этом сохраняется максимальный дебит и водоносный слой вскрывается полностью. Жидкость, под напором выходя из забоя, удаляет крупные шлаки
Важно загерметизировать устье скважины, а буровую трубу снабдить сальником.
Обратная промывка
Дебит, длительность эксплуатационного периода и качество воды зависят от выбранного метода гидробурения. Поэтому перед буровыми работами следует проконсультироваться у специалистов по вопросу о том, какой способ бурения будет наиболее эффективным.
Обратный осмос
Способ искусственного искривления
Искусственное искривление оси бурового стакана применимо, когда необходимо бурение нефтяных или газовых скважин. Искусственное отклонение подразделяют на кустовое и многозабойное. Такой способ успешно применяется в следующих случаях:
- Для работы с глубинными слоями под спусками;
- При отклонении выполненного ствола;
- При залегании нефти под слоем соляных залежей;
- При необходимости обхода осыпающихся мест;
- Для вскрытия слоев, находящихся под дном водоема;
- При строительстве забоя на слои под жилыми домами;
- При невозможности устранения засыпанной скважины;
- Для ухода в сторону с новым направлением;
- Для экономии времени на разбуривание;
- При бурении кустовым методом на равнинной территории;
- При прохождении пласта угля для дегазификации.
Для процесса принудительного искривления необходимы специальные двигатели, в числе которых электробур, турбобур и винтовой двигатель.
https://youtube.com/watch?v=f74Rdq0gXeQ
Несколько полезных советов
Чтобы работа проходила без лишних трудностей, рекомендуется устанавливать сетчатый фильтр. Благодаря этому вода будет очищаться, а, значит, насос прослужит дольше. Помимо этого, оголовок скважины не нужно полностью запечатывать, иначе из-за недостатка вентиляции вода будет заиливаться и приобретать затхлый запах. Лучше скважину накрыть крышкой с возможностью ее время от времени откидывать, а также с отверстиями для вентиляции.
Основные технологии обустройства водоносных скважин
Самостоятельно пробурить скважину под воду можно с применением следующих доступных технологий:

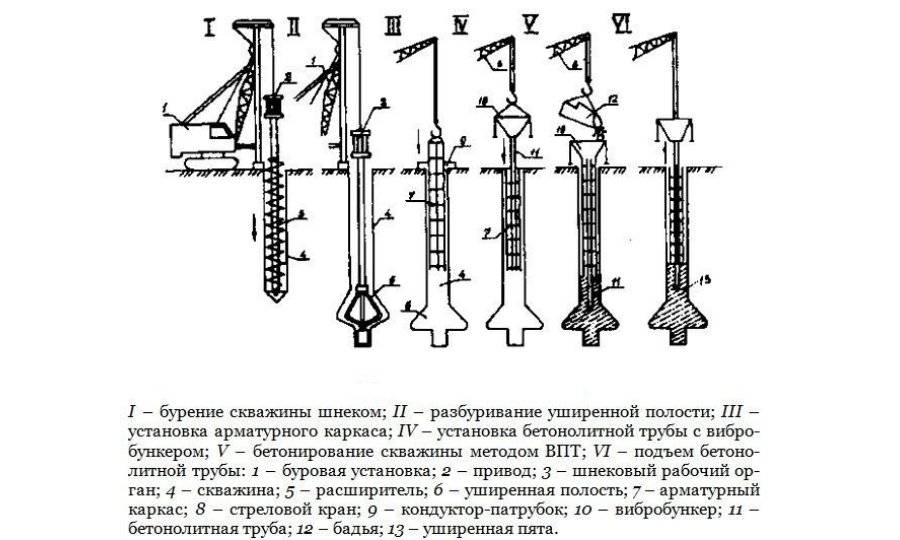

Шнековая технология бурения
Самый простой и доступный способ обустройства скважинного канала при помощи буровой установки. Применяется в подвижных сыпучих грунтах – глинистых, суглинистых и влажных супесях.
Бур, оснащенный вращающимися лопастями (шнек), вводится в мягкие пласты почвы. При прохождении метрового участка установка поднимает на поверхность часть изъятой грунтовой смеси (шлам). По мере углубления в землю буровая штанга удлиняется за счет дополнительных звеньев. Вращение шнека обеспечивается ручным способом или при помощи электропривода.
Технология является наиболее производительной и эффективной. Она позволяет выполнять весь комплекс работ вручную без оборудования или при помощи самодельных малогабаритных буровых установок – буровой треноги и подъемного механизма. Подобные конструкции обеспечивают легкое прохождение грунта и подъем массы на поверхность.
Шнековый способ бурения рекомендуется использовать для обустройства небольших малопроизводительных скважин. Несмотря на массу преимуществ, имеются у него и серьезные недостатки:
- невозможность прохождения твердых пород,
- необходимость частой очистки бура от грунта,
- сложность прохождения плывуна и разжиженных участков,
- длительность проведения работ.
Колонковая технология бурения
Принцип работы бурового оборудования схож с предыдущим, отличие заключается в конструкции режущей части бура. Бур представляет собой цилиндрическое пустотелое устройство, оснащенное напайками для прохождения пород различной плотности. Шлам собирается внутри в цилиндре и удаляется из него каждый раз при подъеме на поверхность.
Подобная технология применяется на участках с различными типами грунта и позволяет обустроить скважину нужного диаметра.
Колонковое бурение редко используется для самостоятельной разработки скважинного канала, поскольку предусматривает привлечение дорогостоящего специализированного оборудования, которое обеспечивает равномерную нагрузку на буровую установку.
Роторная гидравлическая технология бурения
В процессе бурения осуществляется беспрерывная подача промывочной жидкости под давлением. Она предназначается для вымывания шлама и очищения установки для бурения.
Предусмотрено два способа подачи жидкости:
- Прямая промывка – когда вода подается в колонну и со шламом выводится в пространство между трубой и колонной.
- Обратная промывка – жидкость поступает в скважинную колонну из затрубного пространства, после чего выводится на поверхность.
Для бурения скважины применяются МГБУ с гидравликой, обеспечивающие прямой способ промывки колонны.
Подобная технология эффективна для обустройства скважин, глубина которых превышает 10 метров.
Технология ударно-канатного бурения
Подобная технология бурения скважины отличается сложностью и трудоемкостью реализации, но при этом остается самой практичной и надежной.
Проходка выполняется за счет последовательных толчков бурильной цилиндрической установки при смене положения вверх-вниз. Грунтовая смесь попадает в цилиндрическую полость и поднимается на поверхность.
Преимуществом подобного способа бурения является возможность прохождения различных типов грунтов, при этом не требуется удлинение бура на глубине. К тому же подобное оборудование можно изготовить самостоятельно из подручных средств.
Для подъема бурового цилиндра может быть использован механический или электрический механизм.
Необходимое оборудование для работы

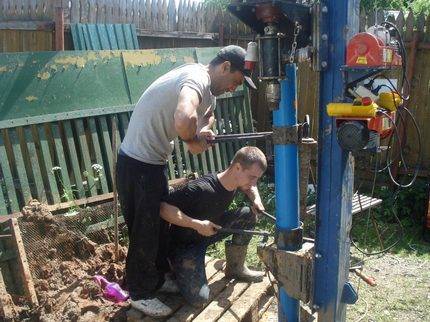

Стандартный тип работ по гидробурению выполняется посредством малогабаритных установок. Для собственного участка — это замечательное решение и оптимальный способ своими силами добыть воду. Поставлять рабочую жидкость в скважинный ствол необходимо со значительным напором, а для этого необходим насос или мотопомпа для загрязненных жидкостей.
Иногда для увеличения пробойной силы в рабочий раствор добавляют дробь или крупный песок. Для дробления крупной гальки, которая может встретиться в песчаных слоях, пригодятся шарошечные и резцовые долота.
Если при бурении скважин или строительстве колодцев на соседских участках встречались валуны или крупная галька, стартовую штангу необходимо оснастить усиленным буром — долотом. Инструмент должен быть закреплен так на штанге, чтобы не мешал поставки воды в ствол
Наиболее востребованы у потребителя для целей гидробурения специальные малогабаритные установки МБУ. Это агрегат с высотой 3 м и диаметром 1 м. В состав этой сборной конструкции включены:
- металлическая рама разборного типа;
- инструмент для бурения;
- лебедка;
- двигатель, передающий усилие на бур;
- вертлюг, часть контура для скользящего крепления деталей;
- водяная мотопомпа для обеспечения давления в системе;
- разведочный или лепестковый бур;
- буровые штанги для формирования колонны;
- шланги для подачи воды к вертлюгу от мотопомпы;
- блок управления.
В числе необходимого оборудования также желательно иметь преобразователь тока. Он нужен, чтобы энергообеспечение процесса было стабильным. Еще обязательно нужна лебедка на поднятие/спуск обсадных и наборных труб. При выборе мотопомпы лучше остановиться на более мощном аппарате, так как предполагаются большие нагрузки. Для гидробурения понадобиться еще и такой сантехнический инструмент, как трубный ключ, ручной зажим, пересадочная вилка.
Процесс гидробурения с самого начала и до конца работ включает постоянный круговорот рабочей жидкости. С помощью насоса водная суспензия с размытым грунтом выходит из скважины, поступает прямо в приямок и после осаждения взвеси снова подается в скважину.
Кроме такого порядка возможно проводить гидробурение неглубоких скважин на воду, не применяя приямка. Такой способ не требует наличия углубления для отстаивания рабочего раствора, экономит время и дает возможность бурить скважину даже в гаражах и подвалах.
Если рядом с участком есть заброшенный пруд, то можно также обойтись без устройства зумфов — приямков. К качеству поставляемой в скважину воды не предъявляются особые требования
Для гидробурения подбирается мотопомпа, способная перекачивать сильно загрязненную воду. Желательно купить агрегат с напором 26 м, давлением 2,6 атм и производительностью от 20 м3/ч. Более мощная помпа гарантирует быстрое, беспроблемное бурение и лучшую промывку скважины
Для качественного бурения важно, чтобы из скважины всегда шел хороший поток воды
Особенности установки обсадных труб
После промывки скважины буровые штанги аккуратно извлекаются. Нужно учитывать, что если детали поднимаются тяжело, значит, промывка была недостаточной. Теперь можно устанавливать обсадные трубы. Они могут быть металлические, асбестоцементные или пластиковые. Последний вариант наиболее широко распространен, поскольку очень долговечен, не подвергается коррозии и деформациям. Чаще всего устанавливаются трубы диаметром 125 мм, для неглубоких скважин подойдет вариант 116 мм. Достаточная толщина стенок деталей – 5-7 мм.
Для лучшего качества подаваемой воды и дополнительной очистки ее от грязи используются фильтры: с напылением, щелевые или самодельные. В последнем случае простейшим вариантом можно считать такой: с помощью болгарки по всей обсаде поперек выполняются щели. Для изготовления фильтра более высокой очистки в трубе просверливается множество отверстий, затем деталь оборачивается специальной сеткой или геотканью для лучшей фильтрации, все закрепляется хомутами. Обсадная труба с фильтром на конце опускается в скважину.
Скважинный фильтр такого типа легко может быть выполнен самостоятельно. Для этого в обсадной трубе высверливаются отверстия, которые лучше закрыть сверху слоем геотекстиля или специальной сетки
Если установка затруднена наличием сильного водоноса, который быстро «замывает» скважины, можно попробовать следующее. В прикручиваемом на фильтр наконечнике нарезаются прорези или сверлятся отверстия. На трубу надевается оголовок, к которому крепится напорный шланг от помпы. Затем включается как можно более мощный напор воды. После этих манипуляций обсадная колонна должна легко войти в водонос. После установки обсадной трубы в качестве дополнительного фильтра можно засыпать внутрь колонны половину ведра гравия.
Следующее действие – очередная промывка скважины. Это необходимо, чтобы размыть водонос, который насытился буровым раствором в ходе бурения. Операция выполняется следующим образом. На трубу надевается оголовок, закрепляется шланг от мотопомпы и внутрь скважины подается чистая вода. После промывки колонна равномерно и плотно засыпается гравием. Теперь на тросе можно опускать насос и пользоваться скважиной. Небольшой нюанс: механизм нельзя опускать на самое дно, иначе он очень быстро выйдет из строя. Оптимальная глубина – чуть ниже уровня водяного столба.
Процесс гидробурения скважины на воду достаточно прост и вполне доступен для самостоятельного выполнения. Однако прежде, чем начать работы, нужно очень внимательно изучить инструкции, а лучше всего, принять участие в бурении под руководством специалистов. Несмотря на кажущуюся простоту, есть множество нюансов, известных только профессионалам. Если же нет опыта или желания, можно пригласить специалистов, которые достаточно быстро и за приемлемую стоимость пробьют скважину и обустроят ее. Владельцу останется только радоваться появлению автономной системы водоснабжения у себя в доме.
Правила установки насоса
Насосы поверхностного типа не подходят для установки в скважину. Это объясняется ограничениями по глубине, которые доходят до 8 лет. С этой целью лучше годятся погружные насосы. Они могут быть вибрационными или центробежными. Каждый из этих подвидов имеет свой набор достоинств. Окончательный выбор базируется на таких факторах, как уровень воды в скважине, глубина залегания труб, дебет скважины, диаметр обсадной трубы, напор воды, стоимость насоса.
Когда все вышеуказанные этапы пройдены, идет сдача скважины в эксплуатацию. Если работа выполнялась с привлечением сторонней помощи, перед приемом проекта надо заполучить следующие документы:
- паспорт скважины;
- гидрогеологическое заключение о возможности реализации проекта;
- разрешение санэпидемстанции;
- акт выполненной работы.
При самостоятельном выполнении всех работ единственное, что важно помнить, это необходимость в соблюдении технологии и ключевых моментов процесса. Важно применять качественные материалы
Это станет залогом длительного функционирования скважины.

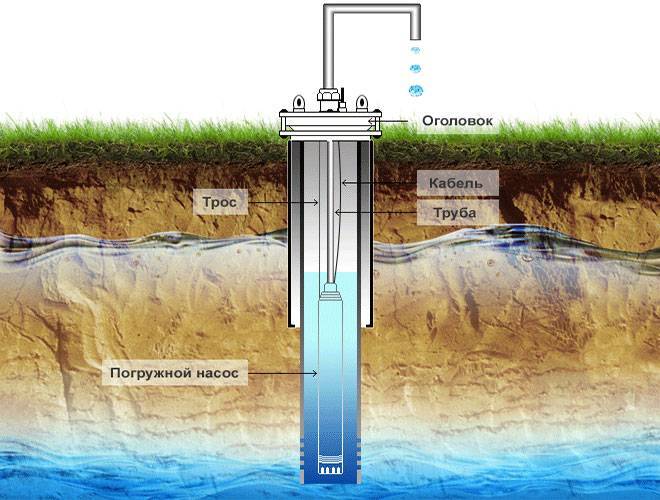

Как устроена типичная скважина?
Если не заострять внимание на нюансах, суть устройства скважины на воду для загородного дома одна: это длинная узкая вертикальная шахта, достигающая глубины залегания воды. Стены выработки укреплены обсадными трубами
Скважины отличаются друг от друга шириной, глубиной и дополнительными устройствами, повышающими их производительность и надежность.
Кроме обсадной трубы скважины оборудуют техникой для принудительного подъёма жидкости и её распределения. Чтобы правильно выбрать насосное оборудование и накопительную емкость, нужно знать характеристики скважины, важнейшей из которых является её глубина и дебит.
Дебит скважины – это показатель её производительности: максимальный объём жидкости, получаемый за единицу времени. Исчисляется он в кубометрах или литрах за час или сутки.

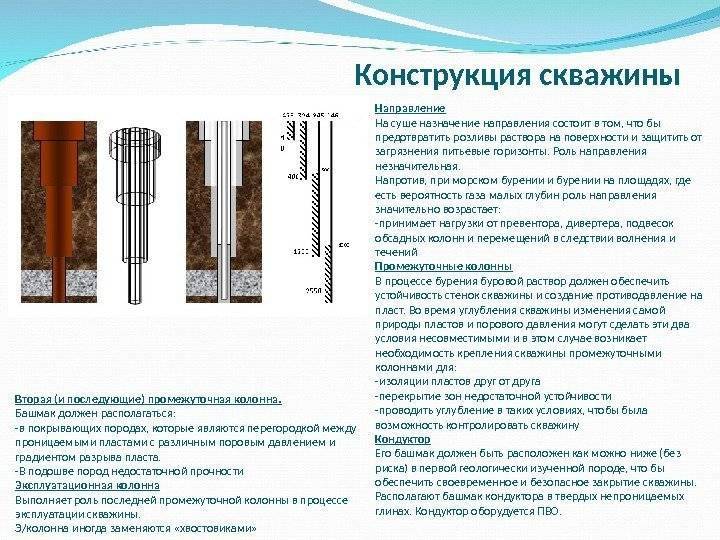

Функции обсадных труб
Обсадные трубы являются основным элементом скважины. Обсадка выполняется с помощью отдельных отрезков, спаянных, сваренных или свинченных между собой
Особое внимание следует уделить их равному диаметру: вся конструкция должна создавать прямую ровную колонну
Если у обсадных труб внешняя резьба, звенья соединяют муфтами, из-за которых диаметр проходки увеличивается.
Обсадные трубы нужны, чтобы:
- при бурении скважины не произошло осыпание шахты;
- ствол не засорился в процессе её эксплуатации;
- верхние водоносные слои не проникали в сооружение.
Широко используются обсадные трубы, изготовленные из стальных сплавов и полимеров (ПВХ, НПВХ, ПНД). Реже применяют чугунные и морально устаревшие асбестоцементные изделия. Пространство между трубой и землей вокруг устья заливают бетоном, если выработка бурилась в рыхлых грунтах или водоносный пласт залегает на значительной глубине.
Только после выполнения этой работы устанавливают всё прочее оборудование. Иногда в процессе эксплуатации скважины может произойти незначительное «выдавливание» трубы на поверхность. Это естественный процесс, не требующий принятия каких-либо дополнительных мер.
Наиболее популярными считаются металлические и пластиковые обсадные трубы с резьбой. На фотографии изображена установка синей обсадной трубы из пластика
Внутренняя труба с фильтром
В ствол скважины, выполненной по схеме двойной обсадки, опускается труба с фильтром. Через ее перфорированное первое звено отфильтрованная вода будет поступать внутрь обзадки, а затем извлекаться насосом на поверхность.
После того, как труба установлена на нужную глубину, устье её желательно закрепить. Для этой цели используют хомут, который не допустить самопроизвольного проседания трубы.
Устройство оголовка для скважины
Верхняя часть обсадной трубы оснащается оголовком. Базовая конструкция этого устройства одинакова для оголовков любого вида. В её состав входят фланец, крышка и резиновое кольцо.
Разные виды оголовков отличаются друг от друга видом материала, из которого они изготавливаются, и дополнительными опциями.
Оголовки производят из чугуна и из пластика. Это герметичное устройство. Оно используется для крепления кабеля насоса и вывода водонапорной трубы
За счет низкого давления, создаваемого с помощью оголовка в трубах, увеличивается приток воды и, как результат, дебит скважины.
Кессон, адаптер, пакер
Чтобы повышенная влажность не повлияла на работу приборов, связанных со скважиной, для них предусматривают специальный резервуар – кессон. Его изготавливают либо из металла, либо из пластика.
Металлические кессоны, в отличие от пластиковых, можно ремонтировать, они лучше приспособлены к климату со значительными температурными перепадами. Кроме того, изделие из металла можно самостоятельно собрать из деталей, которые продаются отдельно. Но пластиковые модели дешевле, и они не ржавеют.
Желающие устроить кессон для скважины собственноручно на нашем сайте найдут подробную инструкцию по его сооружению.
Чтобы герметично соединить наземный водопровод и скважину, понадобится скважинный адаптер. Это устройство обычно размещают в том месте, где собрано всё оборудование, нуждающееся в защите от воды. Чаще всего это техническое помещение. Одну часть адаптера присоединяют к обсадной колонке, а к другой части прикручивают шланг от насоса.
Металлический кессон – дорогостоящая вещь: его цена доходит до 40 тысяч рублей, поэтому можно купить его частями и собрать самостоятельно, что удешевит покупку
Иногда возникает потребность в выделении локального участка глубокой артезианской скважины, на котором, например, будут выполняться ремонтные работы. Для этой цели и используют пакеры – уплотнители для скважин.
Перечисленные элементы входят в состав устройства скважины, оказывая на её функциональность большое влияние.

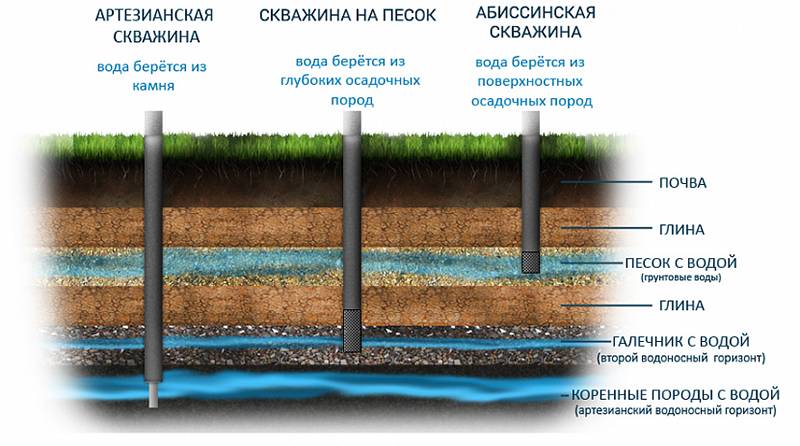

Типы скважин по глубине
Для производства собственного водозабора важным фактором является достижение определенного водоносного пласта. В свою очередь, каждый из них находится на разной глубине:
- Первым находится «верховодка», в состав которого входят атмосферные осадки с грунтовыми водами. В зависимости от особенностей местности их глубина может достигать 25 метров. Для питья такая вода не годится, она может использоваться для ухода за приусадебным участком, поливки огорода. Для достижения глубины до 10 метров применяется забивная скважина, которая представляет собой толстостенную трубу с коническим наконечником, погруженную в грунт ударным способом.
- Вторая вода находится на глубине 40-90 метров между первым и вторым слоями суглинистого грунта. Этот водоносный слой является наиболее популярным в бытовой сфере. Среднестатистическая производительность такой шахты 0,8-1,2 куб. м/час, чего вполне хватает для удовлетворения нужд семьи при проживании в загородном доме. Такая вода может использоваться в качестве питьевой после дополнительной фильтрации. На бурение такой скважины не требуется разрешение, за потребляемую воду не придется платить поквартальный налог.
- Наиболее чистая артезианская вода находится на глубине до 200 метров, размещается в слое известняка. Природное давление на такой глубине самопроизвольно выталкивает воду на поверхность. Производительность такого водозабора может составлять 3-10 куб. м/час, чего будет достаточно для полноценной жизни нескольких семей. Вода является питьевой, может содержать растворенные минералы.
Несмотря на заявленное качество воды, перед ее употреблением необходимо сделать проверку в СЭС.
Преимущества гидробурения скважин
Технология гидробурения на воду в народе получила популярность сравнительно недавно, поэтому имеет много неверных толкований. Во-первых, является ошибочным представление о том, что метод годится только для небольших скважин. Это не так.
При желании и соответствующем техническом обеспечении гидробурением можно бить скважины более 250 метров. Но наиболее распространенная глубина бытовых скважин составляет 15-35 метров.
Мнение о большой стоимости метода также не подтверждается расчетами. Хорошая скорость работ снижает финансовые затраты.
К явным преимуществам метода так же можно отнести:
- компактность оборудования;
- возможность бурения на крайне ограниченной площадке;
- минимум технологических операций;
- высокая скорость работ, до 10 м в день;
- безопасность для ландшафта и экологического баланса;
- возможность собственноручного бурения;
- минимальная стоимость.
Пожалуй, самым весомым плюсом гидробурения все-таки является возможность вести бурение на благоустроенных территориях без существенных эстетических неприятностей.
Технология гидробурения на станке МБУ позволяет провести цикл работ на небольшой площадке и не нарушает благоустройство участка
Преимущества гидробурения становятся также очень явными, если сравнить его с технологией сухого бурения, где необходимо постоянно доставать из ствола для очистки рабочий инструмент и загружать его снова.
Больше всего эта технология приспособлена для работы с мелкообломочными осадочными грунтами, которые легче всего извлекать из скважины с помощью желонки. А буровой раствор позволяет обойтись без желонирования.
Конечно, для хорошего результата предприятия надо приобрести соответствующие средства механизации, потому что одним самодельным буром, даже на малых глубинах, не обойтись.
