Бесшовная горячедеформированная труба

Как осуществить изоляцию при мокрой стяжке?

Как видите, гидроизоляция пола в квартире перед стяжкой своими руками осуществляется достаточно просто. Нужно только наловчиться. Многих читателей интересует, как можно сделать гидрозащиту при мокрой бетонной стяжке.Это очень просто.

1. Очистите поверхность, а потом нанесите на нее грунтовочный раствор.

2. После его высыхания нужно обнаружить и заделать песчано-цементной смесью все трещины и дыры.

3. Теперь можно приступить к цементной гидроизоляции.При помощи мастерка нанесите ее на пол.

Соблюдайте одинаковую толщину слоя по всей площади. После ее высыхания нанесите не меньше 3 слоев мастики. Для полного высыхания такой гидрозащиты вам понадобится не менее 6 часов.

Учтите, что такой способ может подойти только для тех комнат, которые отличаются нормальным или пониженным уровнем влажности.

Литая гидроизоляция пола

Литая гидроизоляция ванной в деревянном доме может выполнятся горячим или холодным способом.

Холодный способ. Это очень популярный сегодня наливной пол, состоящий из эпоксидной смеси, жидкого стекла или высокопрочных полимеров. Если первые 2 вида, обычно, это самовыравнивающееся основание для последующей укладки на пол отделочных материалов, например ламината, то полимерный наливной пол образует красивое, качественное покрытие, которое, помимо отличных защитных свойств, очень красиво. Оно может служить самостоятельным украшением интерьера ванной. Конечно это не дешевое покрытие, однако оно очень качественное и долговечное.

Наливной пол может стать вот таким вот интересным решениемИсточник diaocsg.top

Сортамент труб и элементы трубопроводных коммуникаций

Трубопроводные сети составляются из следующих основных элементов:

труб разного назначения,

соединительных частей (фланцев, соединительных муфт, колен, угольников, отводов, тройников, крестовин, гребенок и др.),

арматуры (чугунной, стальной и специальной),

Для выбора размеров сечений элементов трубопроводов пользуются системой условных проходов, установленных ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные, рабочие. Ряды». Условный проход обозначается D_γ с добавлением цифровой величины условного прохода. Например, условный проход 100 мм обозначается D_γ 100.

Для транспортирования нефти и газа применяются сле­дующие виды труб:

1) стальные бесшовные горячекатаные по ГОСТ 8732-78 «Трубы стальные бесшовные, горячедеформированные. Сорта­мент». Изготавливаются из углеродистой стали марок 10, 15, 20, 25 и низколегированных сталей,

стальные бесшовные холоднотянутые и холоднокатаные по ГОСТ 8734-75 «Трубы стальные бесшовные, холоднодеформированные. Сортамент». Изготавливаются из углеродистой ста­ли марок 10, 15, 20, 25 и легированных сталей,

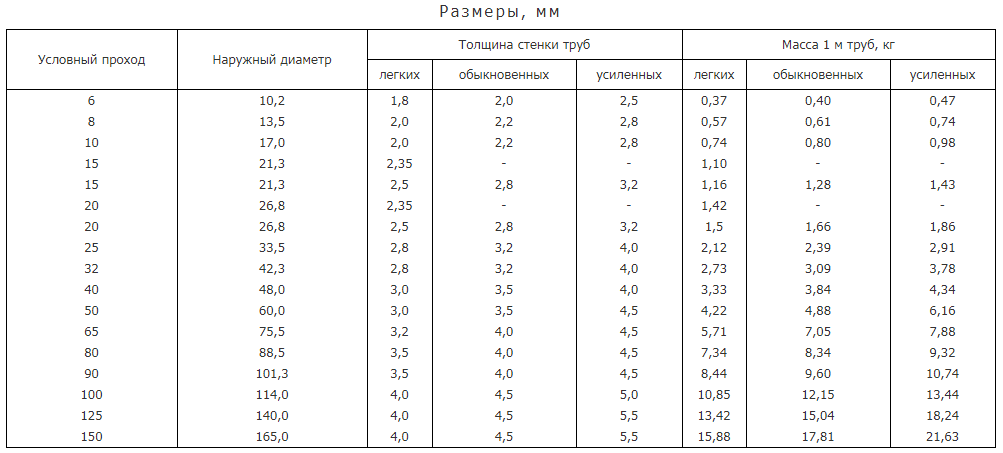

стальные сварные водогазопроводные (газовые) по ГОСТ 3262—75 «Трубы стальные водогазопроводные. Технические ус­ловия»,

Для перекачки корродирующих нефтепродуктов применя­ются трубы из легированной стали (ГОСТ 550-75 «Трубы сталь­ные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия»). Для трубопроводов наружным диаметром до 426 мм используют стальные бесшов­ные горячекатаные трубы из углеродистых и легированных ста­лей.

Для магистральных трубопроводов диаметром более 426 мм применяют электросварные прямошовные или спирально-сварные из низколегированных сталей с более высокими механи­ческими свойствами по сравнению с углеродистыми сталями. Это

позволяет изготавливать трубы со стенками уменьшенной тол­щины.

Трубы, работающие под давлением, должны выдерживать испытательное гидравлическое давление, определяемое по формуле

где δ – минимальная толщина стенки трубы, мм, R – допускае­мое напряжение, МПа, равное 40 % временного сопротивления разрыву, D_B – внутренний диаметр трубы, мм.

Существуют два метода изготовления труб из стальных болванок:

1) непосредственное вытягивание нагретой до пластическо­го состояния болванки с постепенным приданием ей формы трубы,

2) прокатка горячей болванки в пластину (штрипс) нужной толщины, которую затем сворачивают в трубу, а получающийся при этом продольный шов сваривают.

Трубы, изготовленные первым способом, называют цельно­тянутыми, а вторым – сварными.

Цельнотянутые трубы, которые называют также бесшов­ными, изготовляют двумя способами: способом специальной прокатки и способом последовательного расширения. В обоих случаях процесс изготовления трубы начинается с придания бол­ванке строго цилиндрической формы и превращения ее путем «прошивки» сердечником в гильзу со сквозным продольным от­верстием небольшого диаметра.

Процесс изготовления сварной трубы начинают с заготовки длинной и узкой стальной полосы (штрипса) путем резки сталь­ных листов на специальном стане. Затем на другом стане, имею­щем ряд валков, штрипс последовательными этапами изгибается до придания ему формы трубы. Для сварки трубы применяют электродуговую автоматическую сварку под слоем флюса на специальных станах.

Спирально сваренные трубы являются разновидностью сварных труб. Штрипс для них изготовляют в виде узкой сталь­ной ленты, которая, проходя через специальный стан-автомат, из­гибается в спираль по форме трубы. Спиральный шов сваривает­ся автоматической сваркой. Такой шов увеличивает прочность трубы, повышая жесткость и не ослабляя продольного сечения.

Сварные трубы, кроме простоты изготовления и удешевле­ния, имеют перед цельнотянутыми то преимущество, что их можно изготовлять большого диаметра с малой толщиной стенок.

Алюминиевые трубы конкурируют со стальными при сооружении низконапорных газо- и нефтепроводов и промысловых сборных коллекторов. Наибольший диаметр алюминиевых труд составляет 300 мм. Низко- и среднепрочные сплавы алюминия легко свариваются. Применение алюминия делает ненужным ан­тикоррозионные покрытия.

Сортаменты труб 3. Сортамент труб и элементы трубопроводных коммуникаций Трубопроводные сети составляются из следующих основных элементов: труб разного назначения, соединительных частей (фланцев,

Все про стальные электросварные прямошовные трубы

Труба круглого сечения – идеальный метод транспортировки жидкостей или газа на любые расстояния. Дело заключается именно в форме изделия: круглый трубопровод рассчитан на одинаковое противодействие давлению в любом направлении. Передаваемая жидкость даже с высокой скоростью практически не создает турбулентных потоков.

Выбираем стальные трубы

Классификация металлопроката

Трубы разных размеров и технических характеристик являются самой востребованной категорией металлопроката. Свойства их зависят от исходного сырья и способа производства. Последнее имеет даже большее значение, так как обеспечивает те или иные механические характеристики.

По наличию или отсутствию шва изделия разделяются на две группы:

• электросварные – готовое изделие имеет сварной шов. Такой способ производства легче и требует меньших затрат, соответственно, продукция отличается более доступной стоимостью,
• бесшовные – холоднокатаные и горячедеформированные, изготавливаются из цельной металлической заготовки. Процесс этот сложнее и занимает больше времени. Бесшовные изделия характеризуются высокой стоимостью, но отличаются повышенной механической прочностью и высокой точностью формы.

В свою очередь электросварные также делятся на два вида:

• электросварная прямошовная труба – шов на заготовке продольный. Таким способом производят практически все водоводы общего назначения. Параметры продукции регулируется ГОСТ 10704-91,
• спиральношовная – шов на заготовке имеет вид спирали. Метод обеспечивает высокую прочность на разрыв.

Исходным сырьем для трубопровода выступают углеродистые и легированные стали.

Производство электросварных прямошовных труб

Материалом изготовления являются листы стали соответствующей толщины – штрипс. Поставляется он в виде рулонов.

1. Штрипс разворачивается и нарезается на полосы.
2. Полосы свариваются в ленту. Технология процесса подразумевает непрерывность, поэтому такая лента изготавливается постоянно и называется бесконечной.
3. На вальцовочных станах лента формируется в заготовку с круглым сечением и открытым швом.
4. Шов заваривается. На сегодня применяется не менее 4 способов сварки, каждый из которых имеет свои достоинства и недостатки. Приоритетом при выборе выступает прочность и надежность полученного шва, так как от этого зависит класс изделия.
5. Прямошовная труба калибруется для достижения точного размера диаметра и толщины стенок.
6. Шов подвергается контролю: используется ультразвук или вихревые токи, так как они не разрушают структуру.
7. Готовый трубопровод нарезается фрагментами нужной длины и отгружается в склад.

Гост на трубы стальные электросварные прямошовные контролирует механические характеристики изделия, так как для водоводов общего назначения они имеют наибольшее значение. Контроль химического состава изделий не проводится. На фото – готовая продукция.

Если продукция предназначена для устройства водоснабжения и отопления, то проводится цинкование. Изделие погружается в ванну с расплавом цинка. Последний формирует на внутренней и внешней поверхности тонкий слой. Таким образом создается эффективная защита от коррозии.

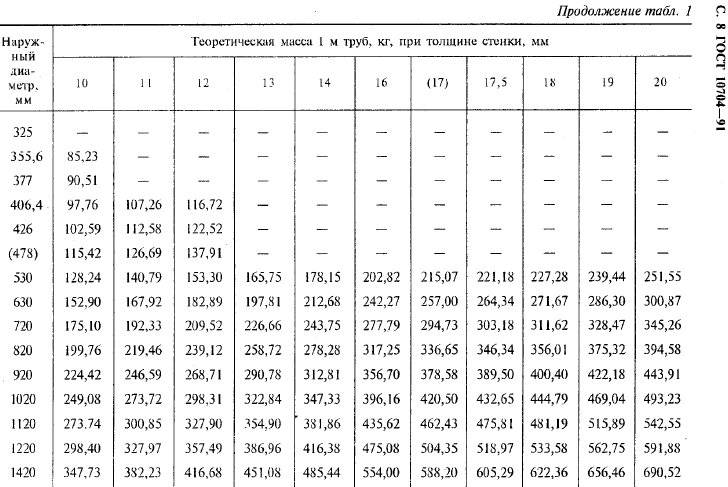

Труба прямошовная ГОСТ 10704-91: параметры

ГОСТ 10704-91 определяет точные размерные параметры изделия и допустимые отклонения по параметрам и массе.

1. Внешний диаметр – составляет диапазон от 10 до 1620 мм.
2. Толщина стенок – от 1 до 20 мм, в соответствии с размером диаметра.
3. Длина – параметр определяется диаметром изделия.
   • Немерная длина при диаметре до 30 мм составляет не менее 2 м, от 30 до 70 мм – не менее 3. Для размера от 70 до 152 допускается длина от 4 м, а больше 152 – от 5 м.
   • Мерная длина при диаметре до 70 мм может быть от 5 до 9м, до 219 – колебаться от 6 до 9м. До 426 мм диапазон составляет 10–12 м. Изделия с большим диаметром выпускаются только немерные.

Трубы стальные электросварные прямошовные выпускаются в двух классах точности:

1. – с обрезкой концов, заусенцы удаляются.
2. – без обрезки, снятие заусенцев не проводится.

Согласно ГОСТ 10704-91 возможные отклонения по длине зависит от класса точности: +15 мм для 1 класса и +100 мм для 2.

Область применения

Водоснабжение – стальные прямошовные трубы одинаково эффективны и для горячего, и для холодного водоснабжения, так как металл к таким перепадам температур и давления малочувствителен.

Системы отопления – как городские, так и локальные. В случае, если теплоноситель имеет рабочую температуру выше 95 С, а в тепловую магистраль от котельной передается перегретая жидкость, применять можно только стальные водоводы.

Все про стальные электросварные прямошовные трубы Вся информация о прямошовных электросварных трубах по ГОСТ 10704-91.

Сортамент труб и область их применения

Наиболее широкое использование для технологических трубопроводов нашли трубы из углеродистых и легированных сталей, так как по сравнению с трубами из других материалов они более прочны и термически устойчивы.

Трубы из углеродистой стали применяют в технологических трубопроводах для транспортирования неагрессивных, малоагрессивных и среднеагрессивных продуктов при температуре не более 450° С. Трубы из легированных и высоколегированных сталей используют для транспортирования агрессивных продуктов при любой температуре, а также среднеагрессивных продуктов при температуре выше 450° С.

Сортамент, регламентированный ГОСТ на стальные трубы, включает трубы диаметром от 1 до 1620 мм с толщиной стенок от десятых долей до 75 мм.

По способу изготовления стальные трубы разделяются на сварные и бесшовные.

Бесшовные трубы являются наиболее качественными, поэтому их используют преимущественно для трубопроводов ответственного назначения, работающих под средним и высоким давлением.

Сварные трубы применяют для трубопроводов, работающих под низким и средним давлением; их широко используют особенно для трубопроводов с условным проходом свыше 400 мм.

Основные характеристики стальных труб приведены в табл.3.

Отступления от размеров при изготовлении труб по толщине стенки и по наружному диаметру ограничены ГОСТом (табл. 4).

Для бесшовных труб овальность и разностенность не должны превышать допускаемого отклонения соответственно по диаметру и толщине стенки.

Таблица 3
Сортамент труб для технологических трубопроводов
Виды работ	ГОСТ или ТУ	Размеры труб
наружный диаметр, мм	толщина стенки, мм	длина, м
Трубы водогазопроводные	ГОСТ 3262—62	10,2-165	1,8—5,5	4—12
Трубы водогазопроводные тонкостенные	ЧМТУ УКРНИТИ № 576—64	20,Я— 59,8	2,2—3	4-12
Трубы электросварные	ГОСТ 10704—63*	8-1620	1—14	1,5-18
Трубы электросварные холоднотянутые и холоднопрокатные	ГОСТ 10707—63	5-76	0,5-3	1,5—8; 5
Трубы электросварные со спиральным швом	ГОСТ 8696—62	426— 1220	4—12	10—18
Трубы бесшовные горячекатаные	ГОСТ 8732—58**	25—530	2,5-75	4—12,5
Трубы бесшовные холоднотянутые и холоднокатаные	ГОСТ 8734—58	1—200	0,1—12	1,5—9
Трубы бесшовные для установок высокого давления	ЧМТУ УКРНИТИ № 518-63	12—219	3-60	4,5
Трубы крекинговые коммуникационные	ГОСТ 550—58	19—530	1,5—75	4-12,5
Трубы бесшовные для паровых котлов и трубопроводов	ГОСТ 10803—64	10—465	2—60	3—12
Трубы бесшовные горячекатаные из нержавеющей стали	ГОСТ 9940-62	76—325	4,5—28	1,5—10
Трубы бесшовные холоднотянутые, холоднокатаные и теплокатаные из нержавеющей стали	ГОСТ 9941—62	5—120	0,3—12	1,5—7
Трубы электросварные из нержавеющей стали	ГОСТ 11068—64	8-102	1—4	1,5—8

* Трубы по ГОСТ 10704—63 до ввода нового оборудования выпускают диаметром до 1420 мм.

**Трубы по ГОСТ 8732—58 для технологических трубопроводов применяют диаметром до 426 мм.

Бесшовные горячекатаные, холоднотянутые и холоднокатаные трубы выпускают также по ГОСТ 9567—60 с повышенной точностью по наружному диаметру. Такие трубы получили название прецизионных.

ГОСТ 10704 — 63 на электросварные трубы предусматривает возможность поставки труб с калиброванными торцами с наружным диаметром 426 мм и более.

Установлены три класса точности калибровки торцов труб: высокая, повышенная и обычная с допускаемыми отклонениями по наружному диаметру калиброванных торцов труб в пределах:

от ±1,5 мм до ±3,5 мм для труб с наружным диаметром от 426 до 720 мм,

от ±5 мм до ±7,5 мм для труб с наружным диаметром более 1220 мм.

1. Укажите область применения труб из углеродистой и легированной сталей.

2. Назовите две основные группы стальных труб (по способу изготовления) и укажите преимущества и недостатки этих труб.

3. Перечислите основные виды стальных труб (по табл. 3).

4. Укажите отклонения, допускаемые в размерах труб, и их. предельные значения?

Все материалы раздела «Изделия» :

● Сортамент труб и область их применения

● Технические требования к стальным трубам

● Сортамент труб технологических трубопроводов по нормалям машиностроения

● Отводы крутоизогнутые и гнутые

● Фланцы

● Тройники, переходы и заглушки

● Опоры, подвески и опорные конструкции

● Компенсаторы

● Трубы и детали трубопроводов из цветных металлов и их сплавов

● Трубы и детали трубопроводов из чугуна и специальных сплавов

● Трубы и детали из пластмасс

● Трубы и детали из стекла, ситалла, фарфора, керамики, аитегмита и фанеры

● Трубы и детали гуммированные, биметаллические и с лакокрасочными покрытиями

● Трубы и детали футерованные и эмалированные

● Назначение, классификация и выбор арматуры

● Приводная и самодействующая арматура

● Условные обозначения и отличительная окраска арматуры

● Крепежные изделия, прокладочные и уплотнительные материалы

Основные ГОСТы на стальные трубы

Технические характеристики каждого типа стальной трубы, в зависимости от метода её изготовления, определяются соответствующим ГОСТом. Ознакомиться с содержимым нормативных документов необходимо как минимум для того, чтобы знать особенности эксплуатации определенного вида труб.

ГОСТ 30732-2006. Нормативный документ под номером 30732 был принят в 2006 году, и его действие распространяется на трубы и стальные фасонные изделия с теплоизоляцией. Стальные трубы, произведенные с использованием изоляции из пенополиуретана (ППУ) с полиэтиленовой оболочкой или защитным покрытием из стали, используются для прокладки тепловых сетей под и над землей. Они рассчитаны на температуру теплоносителя, не превышающую 140 градусов (с кратковременным повышением до 150 градусов). Максимально допустимое рабочее давление для стальных труб с изоляцией по государственному стандарту 30732-2006 с наличием изоляции ППУ – 1,6 МПа.

ГОСТ 2591-2006 (88). ГОСТ, определяющий сортамент стального горячекатаного проката, действует с 2006 года. В некоторых источниках используется старый ГОСТ – 2591-81. Положения документа распространяются на квадратный стальной прокат, полученный «горячим» методом. В ГОСТ 2591-2006 (88) включены все изделия, размеры сторон которых находятся в диапазоне от 6 до 200 мм. Производство более габаритных квадратных труб возможно только при согласовании условий договора изготовителя с покупателем.

ГОСТ 9567-75. В настоящее время используется версия документа, принятая в 1975 году. Данный стандарт оговаривает положения, соблюдаемые при производстве стальных прецизионных труб. Эти изделия отличаются повышенной точностью изготовления: они могут быть как холоднодеформированными, так и горячекатаными (они же бывают оцинкованные или хромированные). Трубы повышенной точности по ГОСТу 9567-75 применяются в основном в машиностроительной индустрии.

ГОСТ 9567-75 определяет параметры производства горячекатаных стальных труб

ГОСТ 52079-2003. Документ с номером 52079-2003 определяет нормы, которым подвергаются сварные прямошовные и спиралешовные стальные изделия. Их диаметр находится в диапазоне 114-1420 мм. Такие габаритные трубы применяются в сфере устройства магистральных газопроводов, трубопроводов для передачи нефти и нефтепродуктов. ГОСТ 52079-2003 разрешает транспортировку только некоррозионно-активных продуктов.

Стальные сварные изделия крупных диаметров по ГОСТ 52079 могут служить средством для транспортировки веществ под постоянным давлением (рабочим), не выходящим за пределы 9,8 МПа. Температура окружающей среды может опускаться до -60 градусов.

ГОСТ 12336-66. Нормативный документ ГОСТ 12336-66 распространяется на профильные изделия замкнутого типа, имеющие прямоугольное или квадратное сечение. С 01.01.1981 ГОСТ 12336-66 был отменен, его функции стал выполнять ТУ 14-2-361-79. Однако, положения документа 12336-66 остались актуальными и по сей день.

ГОСТ 10705-91 (80). Определяет технические условия для создания стальных электросварных прямошовных труб, диаметр которых составляет 10-630 мм. Производятся стальные трубы по ГОСТ 10705-91 (80) из углеродистых или же низколегированных сталей. Сфера применения данных конструкций разнообразна: в основном их используют при прокладке трубопроводов для транспортировки воды. Постановления стандарта не распространены на трубы из стали, используемые при изготовлении теплоэлектронагревателей.

Трубы, производимые по ГОСТ 10705-91 — основа водопроводов бытового и промышленного назначения

ГОСТ 10706 76 (91). Получил распространение на электросварные стальные трубы с прямым швом, применяемые в целях общего назначения. Диаметр труб по документу 10706-76 (91) может находиться в диапазоне 426-1620 мм.

ГОСТ 10707 80. Регламентирует нормативные положения для электросварных холоднодеформированных труб различных степеней точности: обычной, повышенной и прецизионной. Изделия по документу под номером 10707-80 выпускаются с диаметром от 5 до110 мм. Для производства труб применяется нелегированная (углеродистая) сталь. Иногда производители труб стальных электросварных (прямошовных) указывают в техническом паспорте ссылку на документ ГОСТ 10707 91. Это не является ошибкой, так как в 1991 году было продлено действие стандарта 1980 года.

Более подробно основные ГОСТы мы рассмотрим ниже.

Сортамент «холодного» проката

Сортамент бесшовных труб из стали, овальных или прямоугольных изделий, изготавливаемых с использованием технологии деформирования цилиндрической заготовки, определяется по следующим нормативным документам:

• ГОСТ 8639-82. В этой инструкции к производству указаны параметры, которыми характеризуются квадратные стальные трубы, изготовленные по технологии «холодного» проката. Исходя из этого норматива, профильные трубы должны иметь размеры граней от 10 до 120 миллиметров. Стоит отметить, что отдельный нормативный документ, по которому нормируется производство стальных прямоугольных труб (ГОСТ 8645-82), определяет размеры таких изделий в пределах, начиная от 10х15 миллиметров и заканчивая соотношением 120х80 миллиметров. Толщина стенок «холодного» профильного проката в любом случае варьируется от 1 до 9 миллиметров.
• ГОСТ 8734-75. Данный нормативный документ включает в себя все параметры круглых труб, изготовленных методом «холодного» проката. Размерный ряд, который имеет такая стальная труба, может изменяться в диаметре от 5 миллиметров до 250 миллиметров. На общее количество типовых размеров влияет толщина стенки, размер которой может изменяться от 0,3 до 24 миллиметров.
• ГОСТ 8642-68, где указаны параметры для производства трубы овальной формы технологией «холодной» деформации. Диапазон размера внешнего сечения труб изменяется от показателя 16х10 миллиметров до 90х32 миллиметра. Размер толщины стенки может составлять от 0,5 до 2,5 миллиметров.

Стоит отметить, что сортамент труб овальной формы, так же, как и классической круглой, изготовленных по технологии «холодного» проката, пользуется большей популярностью, чем сортамент профильных изделий. Это обосновывается тем, что овальные и круглые трубы холоднокатного типа используются значительно чаще, чем дорогие профильные изделия, имеющие множество конкурентов сварного типа, ни в чем не уступающих по своему функционалу.

Технические характеристики в соответствии с ГОСТом

Качественные характеристики стальных труб всегда определяются утвержденным ГОСТом. Специальные стандарты, требующие соблюдения, разрабатываются для обычных и оцинкованных изделий, которые используются при оборудовании водопроводов, отопительных систем, газопроводов и т.д. Государственный стандарт качества определяет и технологический процесс, в соответствии с которым должно осуществляться производство.

Производители при изготовлении своей продукции нередко указывают размеры в дюймах, либо в миллиметрах. Оцинкованные трубы по весу превышают обычные стальные изделия примерно на 3%. Эту особенность необходимо учитывать в процессе проектирования трубных конструкций. Цинковая прослойка оказывает свое воздействие на требования к установке и эксплуатации. Слой, наносимый на поверхность, обязательно должен превышать 30 мкм.

Маркировка требует внимания при выборе изделия. На трубе производитель указывает материал, из которого она произведена, массу, диаметр изделия, а также толщину металлической прослойки, завод-изготовитель, № партии, дата фактического производства. Вся приведенная информация обязательно должна соответствовать действующим государственным стандартам.

Скачать ГОСТ 10704-91 в PDF и что нужно знать о нем

Стандарт был
разработан в 1991 году, но в обычную практику его ввели только в 1993 году.
Изменения, вносимые в него, касались в основном сортамента, габаритов и
технических характеристик.

Труба стальная электросварная оцинкованная ДУ65 — чрезвычайно востребованный продукт. Если она используется на каком-либо объекте народного хозяйства, то все работы будут ориентированы на содержание ГОСТа 10704.

Из нержавеющей стали

Возможно,
какая-то строительная организация уже использовала данный продукт несколько
лет назад. Но появляющиеся новые технологии сразу же находят отражение в
ГОСТах.

Внимание!

Нельзя начинать новый цикл работ без ознакомления с актуальными поправками, которыми был дополнен стандарт. О них необходимо знать «до», а не «после» начала работ.

Как правило,
все технические нюансы группируются и выпускаются в форме отдельного
приложения. Но иногда новшества вносятся непосредственно в текст. В этом
случае издание должно сопровождаться особыми информирующими ремарками.

Если вовремя не принять к сведению все поправки,
то велик риск работы с информацией, утратившей актуальность.

Почему важна
информация, отраженная в ГОСТе? В нем прописываются базовые данные: перечень
типоразмеров, разрешенные отклонения и так далее. Технические же требования к
производству отражены в 10705-80 и
10706-76. К ним относятся: механические свойства, марка стали, используемая
при изготовлении и др.

Причем все
технические требования должны обязательно соотноситься с нормативами стандарта
10704. Поэтому до начала любых строительных, монтажных или реставрационных
работ необходимо тщательное изучение всех вышеназванных ГОСТов.

В этих трех
стандартах постоянно встречаются ссылки друг на друга. Дело в том, что базовые
характеристики конечного продукта часто определяются тем, какие технические условия предписываются для
его изготовления.

Классификация сортамента из стали

Классификация стальных труб также производится по диаметру. Он становится их главной характеристикой.

Диаметр стальных трубопрокатных материалов определяет предназначение и протяженность магистрали, также от этого зависимы возможности системы по транспортировке различной среды.

В формулы для обозначения диаметра ставят упрощенные значения, а на практике все немного труднее. Здесь при классификации выделяют его следующие разновидности:

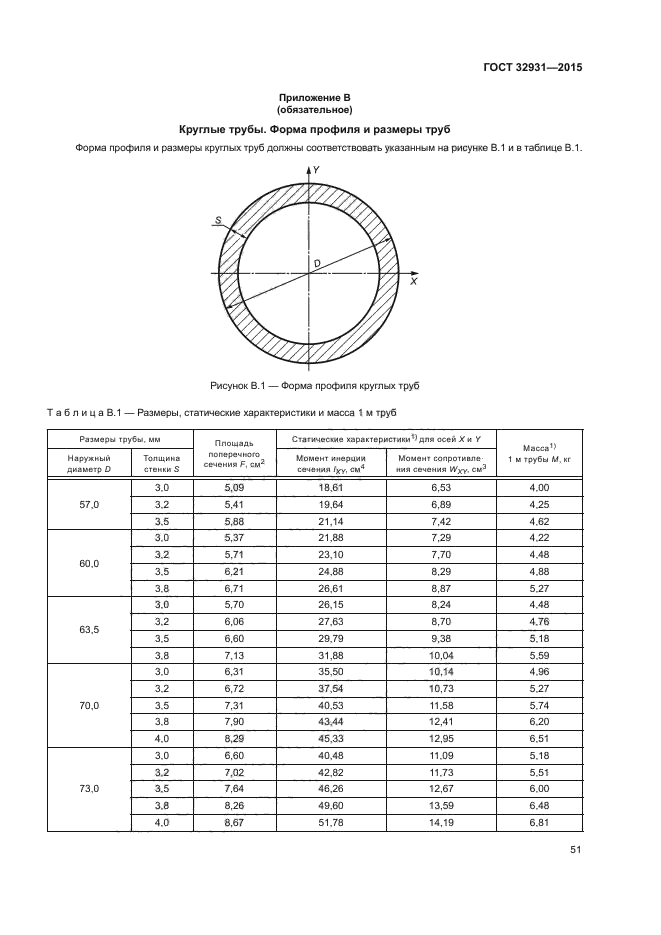

• Наружный. Этот диаметр обозначают Дн. К малым размерам относятся варианты от 5 до 102 мм. Среднеразмерные величины это от 103 до 426 мм. А к большим размерам относятся трубы на 427 мм и выше.
• Средний (Двн). Эту физическую характеристику отображают в мм. Она для классификации очень важна, так, как определяет проходимость системы в целом.
• Условный проход. Данные размеры внутренней части трубы показывают в мм. А дюймовые цифры нуждаются в округлении и используются для состыковки трубопровода с фитингами.
• Номинальный. Данный показатель приравнивают к условному проходу, но он отличается более высоким уровнем точности.
• Толщина стенок (S). Данную физическую характеристику выражают в миллиметрах, она отображается на возможностях пропуска системы и на ее диаметре. При классификации габаритов стальных трубопрокатных материалов, эту цифру определяют посредством вычисления разницы между внутренним и внешним диаметром.
