Замена тэна в стиральной машине: пошаговая инструкция, советы

Что такое ТЭН в стиральной машине. ТЭН для стиральной машины

Среди основных элементов бытовой стиральной машины особая роль отводится ТЭНу. Если он выходит из строя, техника прекращает работать исправно. Неисправность этого элемента – основная причина обращения в сервисную службу ремонта.

Что такое ТЭН в стиральной машине, основная функция

Трубчатый электронагреватель представляет собой трубку со спиралью внутри, которая состоит из теплопроводящего изолятора и токопроводящей нити. Изогнутая трубка ТЭНа крепится обоими концами на фланце. Специальная прокладка на фланце позволяет обеспечить при затягивании гайки герметичную установку. Чтобы плотно зафиксировать нагревательный элемент, требуется правильно выполнить монтаж.

Неисправность трубчатого электронагревателя является основной причиной ошибок или зависания программ. Если стиральная машина не греет воду , то виноват в этом, скорее всего, ТЭН.

На срок эксплуатации важного элемента влияют многие факторы:

• качество детали;
• жесткость воды;
• температура стирки.
• ТЭН часто ломается по причине образования на нем толстого слоя накипи.

Современные виды ТЭНов

Разные ТЭНы отличаются друг от друга по следующим параметрам:

• длине;
• изгибу;
• мощности;
• клеммам;
• наличием или отсутствием отверстия, сделанного специальнопод датчик;
• бренду;
• для каких баков (из пластика или железа) .

1. Длина ТЭН может быть различной. На рынке встречаются короткие модели (15 – 16 см), средние (17 – 19 см) или длинные (20 – 30 см).

2. Мощность детали варьируется в пределах от 1.600 до 2.200 W. Здесь ТЭНы также могут быть короткими (1.600 – 1.800 W) и длинными (1.800 – 2.000 W). От мощности зависит, насколько быстро будет нагреваться машина.

3. По изгибу ТЭНы делятся на спиралевидные и кривые. Необходимо учитывать величину изгиба в градусах: 15, 30, 45 и больше.

4. Отверстие, предназначенное для датчика на ТЭНе, имеется в основании нагревательного элемента. Данный элемент можно менять только на деталь с отверстием. Если его в ТЭНе нет, то приобретается аналогичная модель.

5. Предназначение под бак из определенного материала означает, что определить подходящий вариант ТЭНа для определенной стиральной машины можно по длине резинки, которая нужна для крепления ТЭНа. Если ее величина равна 1,5 см или меньше, то она отлично подходит для бачка из железа. Если резинка в модели превышает 1,5 см, тогда ее используют для пластиковых баков.

6

Бренд, выпустивший ТЭН, необходимо принимать во внимание. Для стиральных машин из Европы (Австрии, германии, Италии) рекомендуется приобретать ТЭНы от европейских производителей

Если деталь была произведена в Азии, тогда лучше проконсультироваться у менеджера по продажам. Так, для немецкой стиральной машины BOSCH лучшим решением будет ТЭН БОШ!

Как почистить ТЭН в стиральной машине самостоятельно

Своевременная чистка стиральной машины поможет сохранить надолго ее работоспособность. Коварная накипь может нанести колоссальный вред. Она образуется, когда ТЭН нагревает воду. Соли калия и магния при этом расщепляются, образуя углекислый газ и осадок, который называют накипью.

В продаже сегодня есть стиральные порошки, смягчающие жесткую воду и улучшающие ее качество: в их составе содержится кислота. В процессе стирки она способна растворить накипь, поэтому при выборе правильного средства можно не беспокоиться о чистоте бытового прибора.

Владельцы стиральных машин, которые прежде не знали о специальных порошках и не пользовались ими, могут воспользоваться возможностью почистить ТЭН лимонной кислотой . Чтобы это сделать, потребуется выполнить ряд последовательных действий:

1. В бак для белья засыпается 200 г лимонной кислоты.
2. Устанавливается программа для основной стирки с максимальным температурным режимом.
3. Включается стиральная машина.

Пока бытовая техника работает, кислота очищает не только ТЭН, но и внутреннюю поверхность барабана и бака . Сделать чистку более эффективной, хозяйка сможет, если добавит дополнительно 200 г белизны (хлорки). Подобная процедура вернет стиральной машине ее первоначальное состояние. Владелец техники Занусси никогда не столкнется с проблемой застиранного белья. Чистку следует делать каждые 2 месяца. Однако и здесь есть свои минусы. Когда лимонная кислота применяется постоянно, тогда она может разрушить не только известковый налет, но и резиновые детали.

К другим наиболее встречающимся проблемам относится протекание шланга для слива. Устранить течь поможет только замена неисправного элемента. Перед тем, как сделать приобретение, необходимо изучить преимущества, недостатки разных моделей сливных насосов. Проанализировав всевозможные предложения, владелец стиральной машины сделает оптимальный выбор.

Обязательные параметры детали

Чтобы ремонт прошел «как по маслу», нужно правильно подобрать ТЭН. Идеальный вариант – демонтировать неисправный нагреватель из стиральной машины и вместе с ним отправиться в магазин. Консультант, осмотрев деталь, поможет найти полный аналог. Если выбор запчастей для автоматических машинок в вашем населенном пункте невелик, и заказывать деталь придется через интернет, нужно очень внимательно отнестись к подбору ТЭНа. Смотреть необходимо не только на мощность нагревателя, но и на ряд других характеристик.

Посадочное место. Покупаемый нагреватель должен точно соответствовать размерам отверстия под него. Лучше измерить длину ТЭНа, чтобы не ошибиться при выборе. «Габариты» большинства деталей одинаковы, но если ваша стиралка выпущена достаточно давно (10-15 лет назад), то отличия будут.
Оснащенность буртом. Если в вашей машинке стоял ТЭН с буртом, лучше ставить аналогичный элемент, хотя это необязательно

А вот если «родной» нагреватель не имел дополнительного «приспособления», важно заменять его деталью без буртика.
Размеры. В продаже можно встретить короткие, средние и длинные трубчатые нагреватели

Так, ТЭН большего размера поставить не получится, но элемент меньших размеров – вполне.
Форма. Большинство машинок-автомат оснащены прямыми трубчатыми нагревателями. Однако, в некоторых моделях можно встретить изогнутые ТЭНы. Поэтому обязательно достаньте элемент из машинки и осмотрите его, прежде чем заказывать новый.
Отверстие для подключения термостата. На некоторых нагревателях предусмотрены специальные полости для температурного датчика. Так, вместо ТЭНа с отверстием вполне можно поставить деталь без него, но придется применить заглушку. Если в вашей машинке термистор стоит обособленно, смело можно покупать элемент без каких-либо «дырочек».
Покрытие ТЭНа. Этот показатель будет влиять лишь на надежность и износоустойчивость трубчатого нагревателя. В остальном, покрытие играет не слишком большую роль при подборе комплектующей.

Так, при подборе ТЭНа, рекомендуется присмотреться к итальянскому бренду Thermowatt. Комплектующие этой марки отличаются высокой надежностью. Не уступают им детали IRCA – нагревательные элементы оснащены предохранителем – за счет этого продляется срок службы устройства.

Описание и принцип работы ТЭНа

ТЭН представляет собой электрический нагреватель, отвечающий за подогрев холодной воды, поступающей из центральной водопроводной системы в стиральную машину.

Конструкционно состоит из трубчатой детали W-образной или V-подобной формы, внутри которой располагается проводниковый элемент с высоким уровнем сопротивления, способный выдержать нагрев до рекордно высоких рабочих температур.

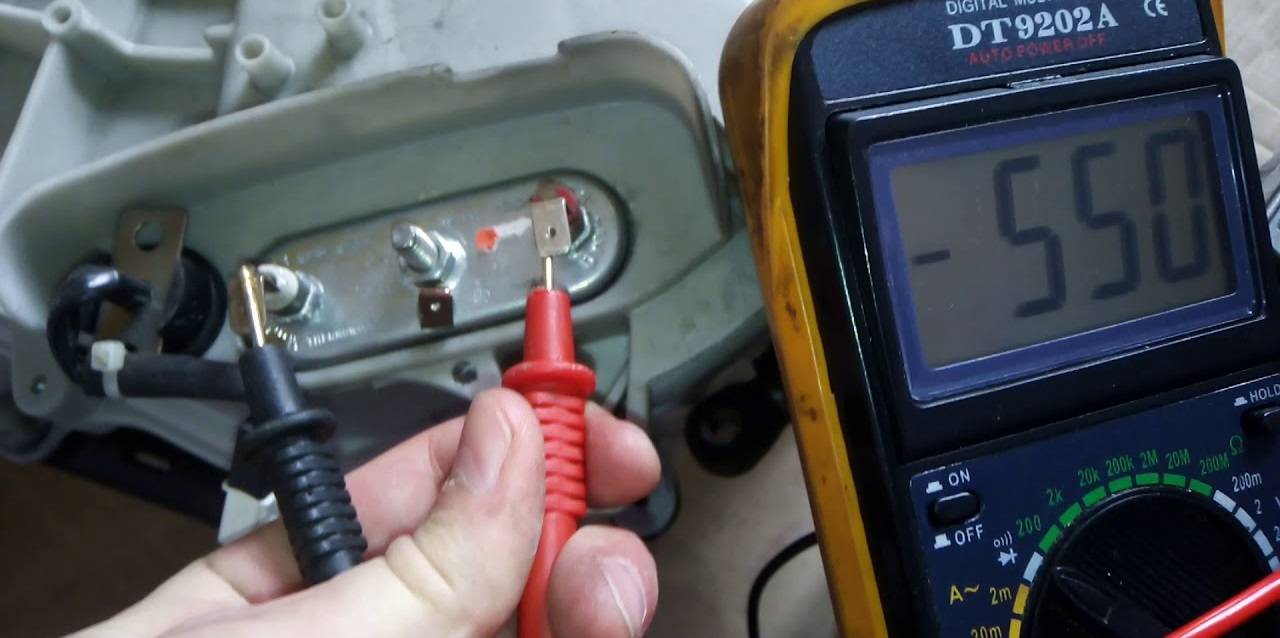

Провести корректную проверку ТЭНа поможет мультиметр. Используя этот измерительный прибор, можно в домашних условиях «прозвонить» (протестировать) греющий элемент и определить, рабочий он или уже нет

Окружает нагревательную спираль специальный изолятор-диэлектрик, обладающий высоким показателем теплопроводности. Он корректно впитывает тепло, исходящее от греющего элемента, и передает на стальную внешнюю оболочку.

Сама рабочая спираль отходящими концами припаяна к контактам, на которые в процессе работы поступает питающее напряжение. Рядом располагается термоузел, измеряющий уровень нагрева воды в стиральном баке.

При активации через управляющий блок любого из режимов обработки на ТЭН поступает командный сигнал.

Элемент начинает интенсивно прогреваться и, отдавая образованное тепло, доводит температуру воды в стиральном барабане до необходимой температуры, заданной пользователем.

Прогрессивные модели имеют в конструкции специальное отверстие для термодатчика (на рисунке стрелочка на него указывает). Он бдительно отслеживает уровень прогрева воды в барабане и своевременно отключает рабочий элемент, позволяя рационально и экономно расходовать электрическую энергию

Как только вода достигает нужных температурных показателей, датчик это фиксирует и перебрасывает данные в блок управления. Система реагирует на полученную информацию и в автоматическом режиме отключает прибор, прекращая подогрев воды.

Меняем нагревательный элемент

Нагревательный элемент находится внизу бака и чтобы достать его, нужно открутить болт крепления ТЭНа. В этом пригодится ключ на 10 миллиметра.

Затем, используя плоскую отвертку, сгоревший элемент нужно вытащить с посадочного места, аккуратно поддевая деталь в разных местах. Главное при этом не повредить пластиковый бак.

Вынув ТЭН, необходимо отсоединить все провода, запомнив схему подключения, чтобы при сборке машины, не перепутать какой провод, к какой клемме подключать. Иначе, агрегат может выйти из строя и потребуется дорогостоящий ремонт. После замены ТЭНа, машинка собирается в обратной последовательности.

Как заменить на новый?

Алгоритм действий:

очищаем посадочное место для нового нагревательного элемента от мусора, накипи и остатков стирального порошка;
размещаем новый ТЭН — важно проследить, чтобы новый элемент стоял ровно, устойчиво, без смещений и наклонов;
в некоторых моделях стиралок Индезит посадочное место имеет направляющую (выглядит как скоба или штырь) не позволяющую ТЭНу смещаться, если направляющая есть, в нее нужно попасть, если нет — максимально точно расположить нагреватель в посадочное место;
устанавливаем датчик температуры;
завинчиваем гайку на шпильке — гайку нельзя очень сильно затягивать, чтобы не выдавить ТЭН из посадочного места;
подключаем провода и клеммы к ТЭНу (сверяемся по заранее сделанным фото или видео);
возвращаем на прежнее место, фиксируем заднюю панель.

После того как ремонт окончен, работу ТЭНа необходимо проверить. Оптимальный вариант — запустить стирку с температурным режимом не ниже 60°С. Если замена ТЭНа выполнена качественно, стекло люка спустя 10 минут начнет нагреваться.

В случае, когда замена нагревательного элемента проведена неграмотно, то в процессе стирки на дисплее начнут появляться кода ошибок, вода не будет нагреваться, возможны протечки.

Видео-инструкция по замене ТЭНа в стиральной машине Индезит:

Инструкция по самостоятельному ремонту

Порядок действий для замены тэна стиральной машины следующий:

Сначала определите, с какой стороны нагреватель располагается. Отодвиньте корпус от стены и разверните к себе. Если задняя крышка большая — скорее всего, тэн втиснут под бак с задней стороны. Тут работы будет меньше. Если крышка среднего размера – через неё вы сможете подобраться только к ремню стиральной машины, а тэн явно находится внизу, но спереди. Придётся полностью разбирать переднюю панель, что займёт больше времени, чем в первом случае.

Определив положение нагревателя, пора переходить к разборке корпуса (посмотреть инструкцию по разборке стиральных машин разных марок можно здесь). Сначала отключите аппарат от сети, чтобы вас не ударило током. При заднем расположении тэна – отсоедините водоснабжение, сливной шланг, слейте из машинки остатки воды (сделать это можно, опустив сливную трубу ниже уровня расположения корпуса аппарата либо используя специальный сливной фильтр).

Дальше есть 2 варианта:
Если тэн за задней крышкой – снимайте её.
Если за передней — снимите крышку сверху, вытащите лоток, в который заливаются моющие средства (он крепится на саморезах, фиксируется защёлкой

Осторожно отсоедините и её). Стяните с уплотнителя стальной обруч. Его держит пружина – растяните её немного

Следом снимите уплотнитель, блокатор двери (от блокатора отключите провода), снимите переднюю панель

Его держит пружина – растяните её немного. Следом снимите уплотнитель, блокатор двери (от блокатора отключите провода), снимите переднюю панель.

Следующий шаг – замена тэна. Его держит всего одна гайка, но перед её откручиванием отсоедините клеммы питания, провода от температурного датчика, заземление. Для откручивания гайки возьмите торцевой ключ (если такого нет – берите рожковый).

Слегка открутите гайку (не до конца, а на длину резьбы), потом, вдавив шпильку внутрь (это позволит вытащить деталь из посадочного места), открутите гайку до конца. Тэн подденьте отвёрткой по периметру и медленно отрывайте от резины. Делается это расшатывающими движениями.

Проверьте его работоспособность.
Отправляясь за покупкой нового нагревателя, возьмите с собой старый. Это позволит не ошибиться при выборе нового, ведь для каждой модели выпускаются разные тэны. Деталь может отличаться буквально на несколько сантиметров или даже миллиметров. Это делается, чтобы присвоить новую серию линейке аппаратов и продавать их уже по новой, более высокой цене. А тэны уже не взаимозаменяемы.
Со временем место установки покрывается слоем кальция, нагаром, поэтому перед работой его нужно счистить. Не оставляйте без внимания бак (как произвести ремонт бака стиральной машины своими руками?). Помогайте себе фонариком.
Ослабив гайку, вставьте новый нагреватель на место. Закрутите, присоедините все провода.
Проведите проверку: в бак залейте чуть-чуть воды, включите на несколько секунд нагрев. Выключив, потрогайте тэн. Если он тёплый, а потёков воды нет, прикручивайте остальные детали.

Алгоритм действий

Подробную инструкцию проверки и замены тэна мы дадим немного ниже, а сейчас предлагаем ознакомиться с универсальным алгоритмом действий вне зависимости от конкретной марки стиральной машины.

Таблица. Порядок действий при замене тэна.

Этап ремонта
Краткое описание действий

Определение места расположения нагревательного элемента

Производители устанавливают тэн в различных местах. Добраться к одним не составляет труда, а в других случаях для этого приходится разбирать чуть ли не половину агрегата. Делается это умышлено, таким методом производители принуждают потребителей ремонтировать автоматы только в специализированных мастерских. Как узнать, где располагается тэн? Отодвиньте машинку и осмотрите заднюю стенку корпуса. Если на ней есть большая металлическая заглушка, то нагреватель вынуть просто – снимите крышку и получите доступ к винтам фиксации. Если корпус сплошной, то придется снимать всю переднюю панель. Времени на демонтаж элементов уйдет намного больше, чем требуется для замены тэна.

Демонтаж тэна

Перед началом работ надо обязательно вынуть вилку стиральной машинки из розетки. Открутите все элементы корпуса стиральной машинки, мешающие добраться до нагревателя. Внимательно осмотрите устройство. Если не доверяете своей памяти, то рекомендуется сфотографировать его. На некоторых типах тэнов могут размещаться датчики температуры, это усложняет алгоритм замены и повышает стоимость ремонта.

Дополнительная проверка работоспособности и установка нагревателя

Тэн может выходить из строя по нескольким причинам, вам надо обязательно убедиться в его неисправности. Как это делается, мы в этой статье расскажем немного ниже. Установка элементов выполняется в обратном порядке

Обращайте внимание на состояние резиновой прокладки, при вынимании она может повредиться. Если у вас такая ситуация, то нужно менять и ее

Лучше это сделать сразу, чем уже во время эксплуатации обнаруживать под стиральной машинкой протечки. Они могут провоцировать очень неприятные последствия.

Перед началом работ рекомендуется ознакомиться с технологией проверки исправности нагревательного прибора.

Признаки неисправности

Каждую поломку можно определить по некоторым признакам. Зная, какие «симптомы» могут быть у определенной неисправности, можно безошибочно понять, в какой запчасти кроется причина. Исходя из многолетнего опыта ремонта разных машин для стирки, специалисты выделяют 3 основных фактора, указывающих на поломку ТЭНа.

• Процесс нагрева воды не начинается, но программа стирки не останавливается. У определенных видов стиральных машин предусмотрена программа, которая выполняет стирку в холодной воде, поэтому перед тем, как вызвать мастера или начать разбирать машинку, проверьте, какие режим стирки и температура выставлены на данный момент. Если вы все же не ошиблись с установкой программы, а вода все равно не нагревается, то можно сделать вывод о неисправности ТЭНа. Некоторые из старых моделей стиральных агрегатов при выходе из строя нагревательного элемента начинают бесконечно крутить барабан в ожидании необходимого подогрева воды. Современные машины могут выдать ошибку в работе ТЭНа еще до начала процесса стирки.
• Второй признак неисправности – это срабатывание автоматического выключателя в сети электропитания. Чаще всего это происходит через некоторое время после включения стиральной машины в тот момент, когда по программе должен начаться нагрев воды. Причина подобного «поведения» автомата защиты вызвана замыканием электрической цепи на спирали нагревательной части.
• В третьем случае срабатывает устройство защитного отключения, через которое агрегат подключен к электросети. Если это происходит в момент включения нагревательного элемента, значит, ТЭН имеет утечку тока на корпус. Причиной тому является поврежденная изоляция.

Так ли важна мощность?

Рабочая мощность – одна из ключевых характеристик ТЭНа. Некоторые стиральные машинки оснащаются нагревателями на 2-2,2 кВт, а другим достаточно и 1,8-1,9 кВт. Разница ощутима: чем выше показатель, тем быстрее нагревается вода, и больше электричества «мотает» техника.

Специалисты рекомендуют подбирать аналог на замену так, чтобы новый ТЭН по мощности соответствовал старому. Но возможны и колебания: многие современные автоматы готовы «принять» отличную модель нагревателя. Главное, уложиться в разницу 100-300Вт – такой «запас» изначально закладывается в пусковое реле. Так, «родной» прибор на 1,9кВт без проблем заменяется на 1,6-1,8кВт, если подходит и по остальным параметрам.

Чаще пользователей волнует вопрос, можно ли поставить ТЭН большей мощности. Многие специально просят ремонтников из сервиса «прокачать» нагревательную систему более сильным прибором. Такая просьба обычно выполняется, если новый элемент не превышает максимум на 300Вт. Если разница больше, то замена будет опасной: нагрузка на контакты будет непосильной, устройство перегреется и досрочно выйдет из строя.

Зная мощность ТЭНа, можно проверить его и на исправность. Необходимо лишь высчитать нормальное сопротивление элемента по специальной формуле R=U²/P, где:

• «U» – напряжение в электросети (чаще равняется 220 В);
• «P» — мощность нагревателя.

Запоминаем получившееся значение и замеряем реальное сопротивление. Устанавливаем мультиметр в режим омметра, выставляем «200 Ом» и прикладываем щупы к контактам нагревателя. Если высветившееся на табло число соответствует первому, значит, ТЭН полностью исправен. Не забываем, что допустимо отклонение в плюс-минус 3 Ом. Разница намного больше? Тогда элемент необходимо заменить.

Где монтируется ТЭН стиральной машины

В бытовых стиральных агрегатах используются так называемые мокрые ТЭНы, рабочий элемент которых находится в стиральном баке и непосредственно контактирует с водой. Локально в стиральных агрегатах производимых разными фирмами ТЭНы могут размещаться как по обе стороны, так и спереди и сзади стиральной машины.

В машинках с фронтальной загрузкой, ТЭНы имеют боковое расположение. Единственное правило — это размещение в нижней части стирального бака для более эффективного нагрева воды. Еще из школьного курса физики известно, что самые холодные слои воды находятся внизу, а нагреваясь поднимаются вверх. Происходит естественная конвекция жидкости, и ее более эффективный нагрев.

Замена тэна в стиральной машине

Замена нагревательного элемента в стиральной машине не является сложной процедурой и ее можно произвести в домашних условиях. Для этого необходимо:

1. приобрести новый ТЭН, который по устройству и характеристикам должен быть точным аналогом вышедшего из строя;
2. отключить стиральный агрегат от электропитания;
3. открутить сливной фильтр и удалить остатки воды из бака;
4. снять внешнюю обшивку стиральной машины и обеспечить доступ к нагревательному элементу;
5. отсоединить провода и извлечь из корпуса термодатчик (если термодатчик монтируется в корпусе ТЭНа);
6. открутить центральную гайку корпуса нагревательного элемента (для большинства стиральных агрегатов);
7. путем нажатия на шпильку утопить ее внутрь бака;
8. поддев корпус отверткой, потянуть его на себя и извлечь нагревательный элемент из бака.

Прежде чем устанавливать новый ТЭН на место, его посадочное место следует тщательно очистить. Зачастую в нише нагревательного элемента собираются шерстяные ворсинки, шерсть животных, грязь и остатки моющих средств. Удалить их можно при помощи небольшой деревянной палочки или отвертки. Сборку необходимо производить в последовательности, обратной демонтажу не прилагая излишних усилий.

Нагреватель в передней стенке бака

Немного сложнее, когда нагреватель расположен спереди. В этом случае придется снимать фронтальную панель. Алгоритм действий:

• отключите машинку от сети, перекройте кран подачи воды;
• снимите нижнюю фальш-панель (или откройте технический лючок – это зависит от модели стиралки) и слейте остатки воды из системы, выкрутив мусорный фильтр;
• открутите болты, удерживающие верхнюю панель корпуса. Снимите крышку;
• извлеките порошкоприемник;
• выкрутите саморезы, фиксирующие панель управления. Они спрятаны за кюветкой для моющих средств и сбоку «приборки»;
• аккуратно отсоедините панель управления (не трогая провода), и положите ее сверху машинки;
• откройте дверцу барабана, отверткой подцепите хомут манжеты люка. Извлеките фиксатор из стиралки;
• заправьте уплотнительную манжету внутрь барабана;
• отключите проводку УБЛ (предварительно сфотографировав схему);
• выкрутите болты, удерживающие переднюю панель корпуса, снимите ее;
• отыщите «хвостик» нагревателя, сфотографируйте, как подключены провода;
• сбросьте проводку, ослабьте гайку и вдавите винт внутрь;
• извлеките ТЭН из «гнезда». Если он не достается, помогите себе тонкой отверткой;
• уберите из отверстия весь мусор и поставьте новый ТЭН, подключив к нему контакты.

Сборка стиральной машины выполняется в обратном порядке. Далее также необходима тестовая стирка. Запустите высокотемпературный режим и понаблюдайте, стал ли автомат греть воду.

Как продлить срок эксплуатации стиральной машины?

Иногда в результате неправильной эксплуатации раньше времени портится не только манжета, но и другие детали агрегата, поэтому необходимо придерживаться советов, чтобы не допустить таких последствий:

1. Каждый прибор рассчитан только на определенный вес белья, поэтому не следует перегружать барабан. Это провоцирует вибрации, которые приводят к поломкам.
2. Необходимо периодически запускать «холостую» стирку с применения дезинфицирующих средств. Это позволит удалить загрязнения и плесень с манжеты.

1. Не следует использовать во время стирки слишком много моющих средств, ведь их концентрация приводит к повреждению деталей.
2. Стирать белье рекомендуется не больше трех раз за 7 дней. Иначе это приведет к преждевременному износу элементов.
3. Не стоит устанавливать стиральную машину в местах, где имеется чрезмерная влажность.

С элементами стиральной машины следует обращаться осторожно, чтобы их не повредить

Где купить нагревательный элемент для стиральной машины

Когда вы сами пытаетесь починить свою стиральную машинку, то это считается как экономичный вариант в плане денежных средств. Так как поиск новый деталей для стиральной конструкции – это сложная работа, ведь  детали не продаются в магазинах бытовой техники. Но решить такие проблемы можно, следует лишь только заказать необходимые элементы в сервисном центре или же интернете, однако имейте в виду, что они будут очень дорого вам обходиться.

Самый оптимальный и действенный вариант покупать нагревательные элементы и прочие детали для стиральной машинки в интернет магазинах, которые торгуют такими запчастями.

Их найти не составит труда. Просто вбейте в любую поисковую систему следующие слова: (нужная деталь, в нашем случае необходимая вам модель нагревательного элемента) для стиральной машинки (вашей модели).

ТОП магазинов стиральных машин и бытовой техники:

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
•  holodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com- запчасти для стиральных машин

Устройство и принцип работы ТЭНа

ТЭН в стиральной машине, является элементом, производящим нагрев воды до необходимой температуры на различных программах стирки. В теплой или горячей воде, химические реагенты стирального порошка наилучшим образом вступают в реакцию с различными видами загрязнений, что приводит к качественной стирке белья. Для некоторых тканей предусматриваются режимы стирки только в холодной воде, поэтому ТЭН в таких случаях не включается в работу.

ТЭН для стиральной машины выглядит как изогнутая трубка, внутри которой, помещается нихромовая или фехралевая проволока. Пространство между стенками трубки и токопроводящей нитью заполняется диэлектриком, который обладает достаточной теплопроводимостью и стойкостью к высоким температурам.

Чаще всего используется электротехнический пераклаз (оксид магния). Трубка ТЭНа припаивается или приваривается к контактной площадке, на которую монтируются токоподводящие клеммы. Обычно контакты изготавливаются из медных пластинок под зажим. Длинна стержней и вид контактной площадки в стиральных машинах может быть разной, однако общее устройство и принцип работы одинаков.

При прохождении электрического тока по нити имеющей высокое сопротивление, происходит ее сильный нагрев. Тепло проходя через диэлектрический материал и металлическую трубку отдается в окружающую среду. В стиральной машинке такой средой является вода. В результате температура воды повышается до необходимого значения для определенной программы стирки, а после происходит отключение нагревательного элемента.

В бак, или в нагревательный элемент устанавливается специальный температурный датчик (термистор) который подает сигнал на управляющую плату при достижении необходимой температуры. Процессор обрабатывает сигнал и прерывает подачу напряжения на ТЭН. На процессор также приходит сигнал и от датчика уровня воды в баке (прессостат). Он сообщает центральному процессору о наличии воды в стиральном баке, а температурное реле о ее температуре. При необходимости управляющий процессор включает ТЭН. В стиральных машинах с электронным управлением за работу ТЭНа отвечает электронный модуль, в моделях с электромеханическим управлением программатор.
