Обслуживание с полной разборкой
Не бойтесь разбирать водонагревательную установку, процедура не настолько сложна. Инструмент потребуется самый обычный – отвертки, пассатижи, стандартные гаечные ключи. Что нужно сделать перед началом работ:
- Закройте краны трубопроводов холодной воды, ГВС и подачи газа. Турбированную колонку отключите от розетки.
- Подставив емкость, открутите накидные гайки (американки) на подключении водопроводных труб. Отсоедините подводки от агрегата, не потеряв резиновые прокладки.
- Для удобства рекомендуется снять газовую колонку со стены. Нелегко разбирать и чистить агрегат, подвешенный слишком высоко либо установленный в узкой нише.
- Чтобы демонтировать водонагреватель, отключите газовую магистраль и патрубок дымохода. Снимите агрегат с крюков.
Уложите водогрейную колонку на горизонтальную поверхность и переходите к дальнейшим работам, чей порядок изложен в нашей инструкции.
Как снять теплообменник и горелку колонки
Последовательность разборки мы покажем на примере дешевого китайского водонагревателя Novatek. Представляем пошаговую инструкцию с фото:
- Снимите рукоятки управления, установленные на передней панели. Выверните 2 самореза (или 2 пластиковых клипсы) и демонтируйте кожух аппарата.
- Следующий шаг – снятие дымосборника. Для этого отключите провода от датчика тяги и открутите шурупы, удерживающие короб диффузора.
- Отключите трубку теплообменника от водяного узла, разобрав соединение с накидной гайкой. Второй патрубок нужно освободить от стопорной шайбы, прижатой 2 саморезами.
- Отсоедините горелку от газового клапана, открутив 2 винта на фланце. Отодвинув радиатор кверху, аккуратно извлеките горелочное устройство (движение на себя) и отодвиньте в сторону.
- Вывинтите все саморезы, соединяющие теплообменник с задней панелью водогрейной установки.
- Полностью вытащите радиатор и снимите горелку, отсоединив провода вместе с запальными электродами.
Разборка газовых колонок других производителей может отличаться, но не принципиально. Порядок работ остается неизменным. Перечислим отдельные важные моменты:
- в бездымоходной турбоколонке придется демонтировать вентилятор;
- в агрегатах итальянских брендов Ariston (Аристон) и некоторых других трубы соединяются не гайками, а самозажимными хомутами;
- если водонагреватель оснащен запальником, то перед снятием горелки необходимо отсоединить газовую трубку, подключенную к фитилю.
Вышеописанный процесс детально продемонстрирует наш эксперт – сантехник в своем видеосюжете:
Watch this video on YouTube
Процедура промывки
Данная операция очень проста по сравнению с разборкой — чистка газовой колонки начинается с погружения теплообменника в емкость с моющей жидкостью. Порядок действий таков:
- Возьмите ведро или глубокий таз, налейте воды и приготовьте чистящий раствор согласно рецепту на упаковке. Концентрация лимонной кислоты – 50—70 грамм на 1 л жидкости.
- Погрузите в емкость теплообменник радиатором вниз, а патрубками кверху.
- Пользуясь лейкой, наполните змеевик моющим средством. Периодически промывайте его, заливая новый раствор.
- Промывайте теплообменник до тех пор, пока из трубок не пойдет чистая жидкость без хлопьев накипи. Затем пропустите через змеевик воду из крана, чтобы удалить остатки средства и примесей.
Снятую горелку можно вычистить снаружи и продуть либо промыть раствором лимонной кислоты (не больше 50 грамм на литр воды). В конце элемент прополощите проточной водой, обдуйте сжатым воздухом и хорошенько просушите
Не обойдите вниманием другие детали газовой колонки – сетчатый фильтр, дымосборник и камеру сгорания, удалите с них сажу и другие загрязнения
После промывки и сушки поставьте теплообменник на место, подключите горелку и выполните остальные шаги по обратной сборке водонагревателя
Важно добиться плотности соединений: при установке старых прокладок обрабатывайте их высокотемпературным герметиком. Стыки проверяйте на герметичность водопроводным давлением (4—6 Бар). Изнутри горелку не помешает продуть сжатым воздухом под давлением 4—6 Бар
Изнутри горелку не помешает продуть сжатым воздухом под давлением 4—6 Бар
Советы по безопасности
Необходимо помнить, что от корректной работы термопары может зависеть не только работоспособность плиты, но и ваша безопасность. Ведь если опция контроля не сработает правильно, может произойти утечка, которая приведет к взрыву.
Чтобы показания были максимально точными, следует учитывать, что есть факторы, которые могут снизить качество измерения:
- Некорректно спаяны провода.
- Есть электрический шум.
- Утечка уже произошла.
- Термоэлектрическая неоднородность.
Чтобы избежать вышеупомянутых проблем, рекомендуется соблюдать следующие установки:
- Использовать большую по толщине проволоку.
- Позаботиться об отсутствии температурных перепадов на участке.
- Следить, чтобы проволока не испытывала натяжения и не колебалась.
- Использовать датчики только в рабочем температурном разбросе.
Если на определенном участке вам необходимо применить термопару из тонкой проволоки, в остальных местах необходимо сделать ее максимально прочной и толстой.
Установленные в плитах термопары отвечают не только за качественную работу, но и за безопасность работы техники. В случае ее повреждения необходимо срочно произвести замену. Сделать это можно и самостоятельно, но лучше всего вызвать газовщика. Помните: газовая плита — источник повышенной опасности, и при ее использовании нужно неукоснительно соблюдать правила эксплуатации.
Как устроена термопара
Термопары являются чуть ли не единственными приборами, способными измерять высокие температуры, именно поэтому их и используют в конструкции газовых плит. Эта важная деталь имеет следующее устройство.
- Основой являются два провода из разных металлов, которые неразрывно спаяны между собой.
- Под воздействием температуры появляется сопротивление, цифровое значение которого и выводится на экран.
- Конечно, образованное напряжение не сильное, но его хватает, чтобы открыть магнитный клапан.
- Во время работы электрические токи не дают захлопнуться магнитному клапану, что позволяет газу беспрепятственно поступать в конфорку. Это позволяет не заботиться о фиксации ручки плиты. Если огонь по какой-то причине погаснет, то система прекратит подачу газа.
Принцип работы термопар основан на эффекте Зеебека, что в физическом понимании означает, что частицы-транспортировщики изменяют свой заряд при нагревании. В зависимости от выбранных материалов, электроны могут двигаться к холодному полю либо притягиваться к точке нагрева. Для создания термопар используют:
- хромель и константан;
- железо и константан;
- алюминий и хромель;
- нихросил и нисил;
- медь и константан.
В газовых моделях сплавляют алюминий с хромом
Важно учитывать, что именно от качества спайки зависит прочность и работоспособность конструкции
Устройство, принцип работы и основные типы
Термопара это классический термоэлектрический преобразователь, который используется для измерения температуры, в различных областях промышленности, науки, медицины, а также в автоматических системах управления и контроля газовых котлов, плит и колонок.
Устроена она очень просто и легко может быть изготовлена самостоятельно. Два проводника из различных материалов соединяются в кольцо. Одно из мест соединения помещается в зону измерения, а второе подключаются к измерительному прибору или преобразовательному устройству.

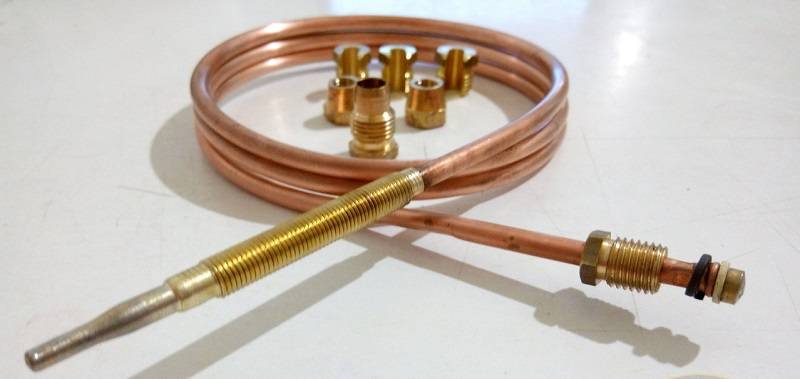

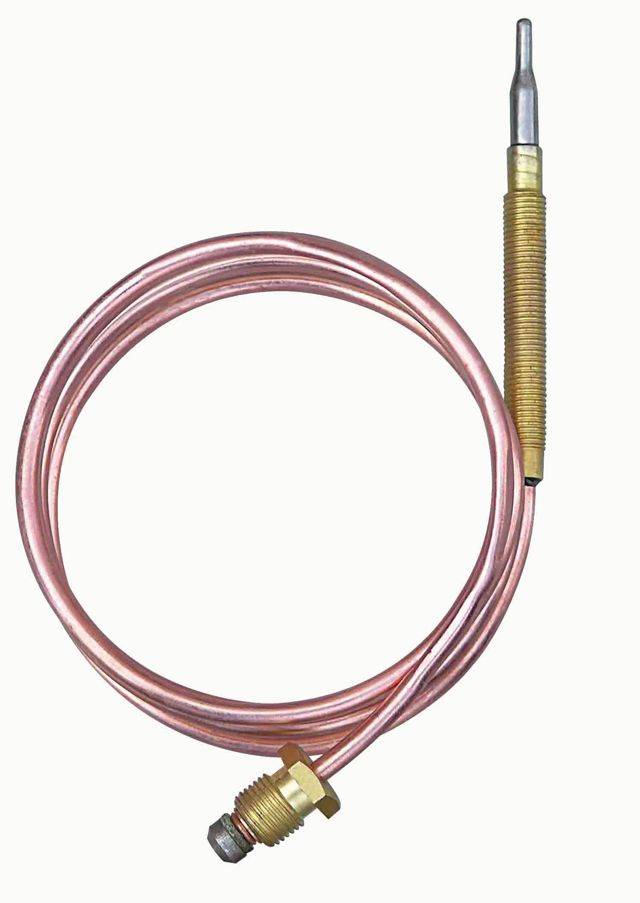

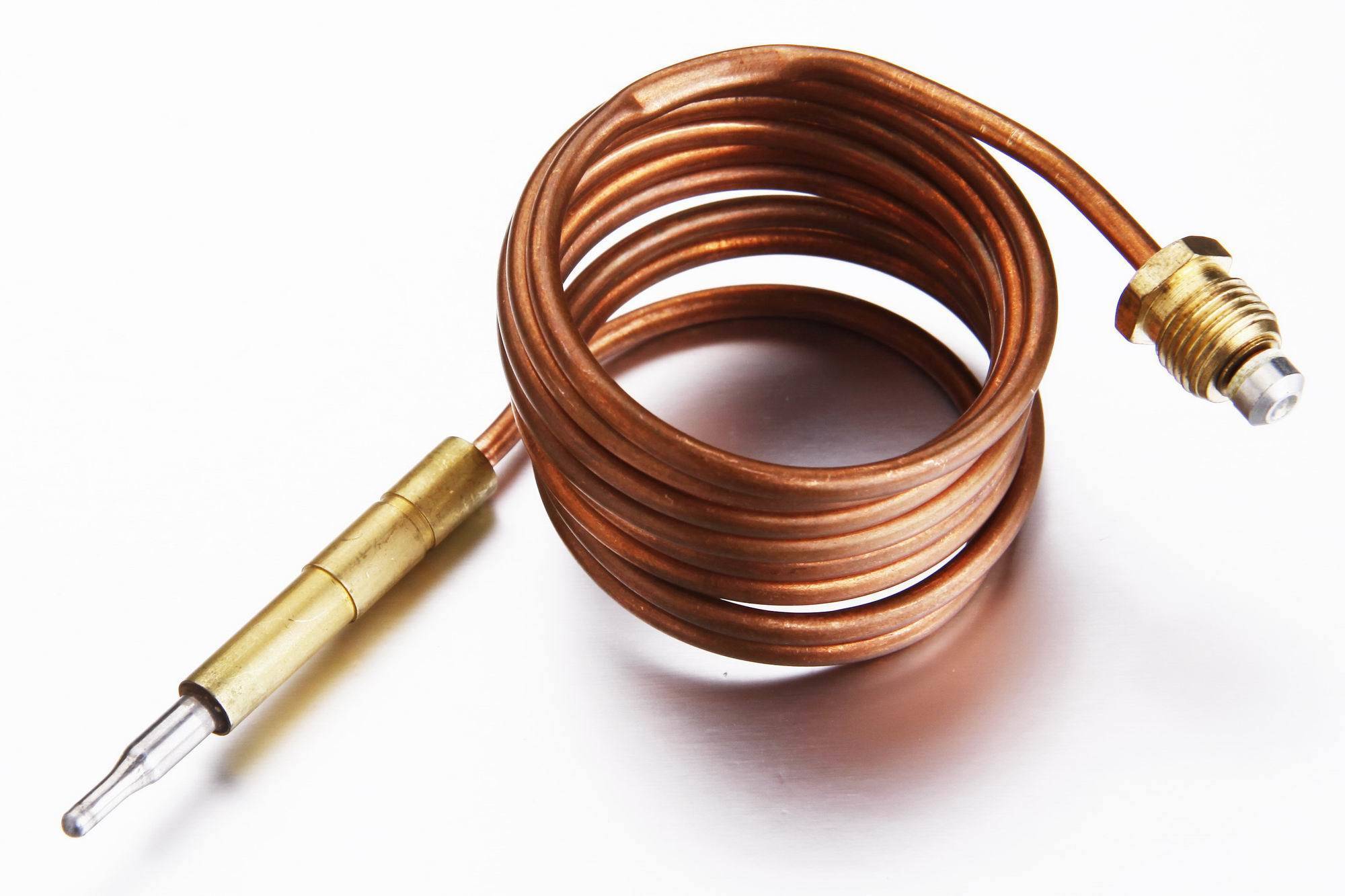

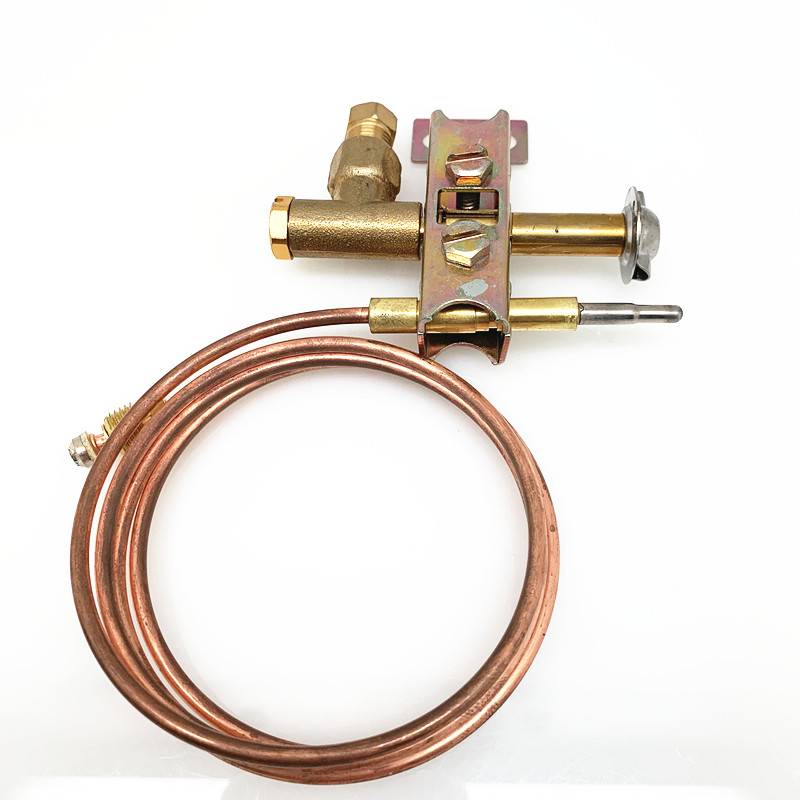

Фото 1: Термопара для устройства газового контроля
Принцип действия термопары основан на термоэлектрическом эффекте или как его еще называют эффекте Зеебека. Оно заключается в том, что на стыке двух соединенных в кольцо проводников из разных металлов появляется напряжение. Если температура мест спайки одинакова — разность потенциалов нулевая. Но стоит один из спаев поместить в область с более высокой или более низкой температурой, появляется напряжение отличное от нуля и пропорциональное разнице температур. Коэффициент пропорциональности различен для разных металлов и называется коэффициентом термо-ЭДС.

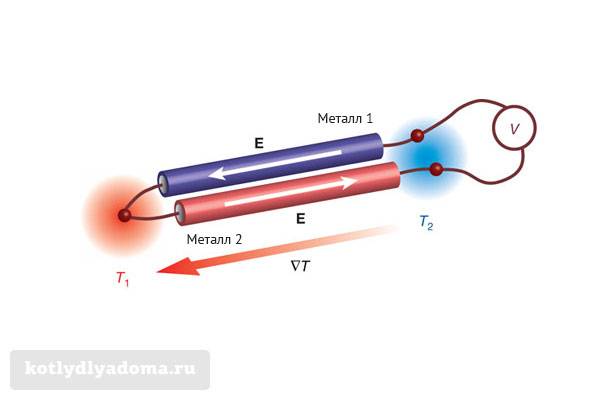

Фото 2: Конструкция и принцип действия термопары
Основные материалы для изготовления термопар – благородные и неблагородные металлы. Большинство сплавов из них имеют довольно экзотические названия, которые очень популярны у составителей различных кроссвордов и сканвордов. В зависимости от того какие пары металлов используются при изготовлении, термопары делятся на несколько типов. Ниже приведена таблица с их основными видами, обозначениями и характеристиками:
K | хромель-алюмель | ТХА | -200 — 1300 |
J | железо-константан | ТЖК | -100 — 1200 |
N | нихросил-нисил | ТНН | -200 — 1300 |
R | платинородий-платина | ТПП13 | 0 — 1700 |
S | платинородий-платина | ТПП10 | 0 — 1700 |
B | платинородий-платинородий | ТПР | 100 — 1800 |
T | медь-константан | ТМКн | -200 — 400 |
E | хромель-константан | ТХКн | 0 — 600 |
U | медь-медьникель | -200 — 500 | |
L | хромель-копель | ТХК | -200 — 850 |
В системах автоматики газовых колонок, плит и котлов обычно используются термопары ТХА из хромель-алюмеля (тип K), ТХК из хромель-копеля (тип L), ТЖК из железа и константана (тип J). Датчики выполненные из сплава благородных металлов предназначены для высоких температур и в основном находят применение в литейном производстве и другой тяжелой промышленности.

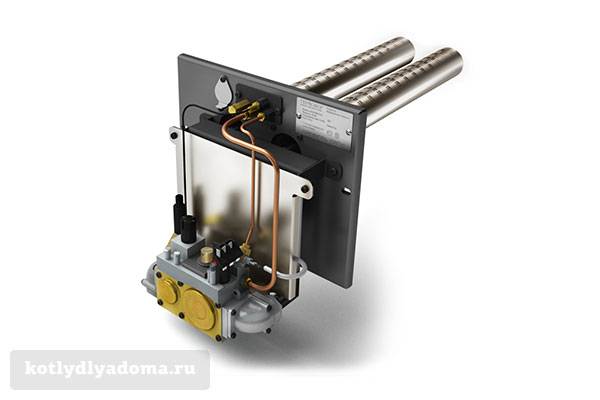

Фото 3: Газовая горелка «Сахалин» для отопительных котлов и печей
Некоторые модели работающие на твердом топливе, например такие как твердотопливный котел отопления «Lemax» Forward могут комплектоваться газовыми горелками, в которых для защиты от утечек газа применяются термопары.
Устройство

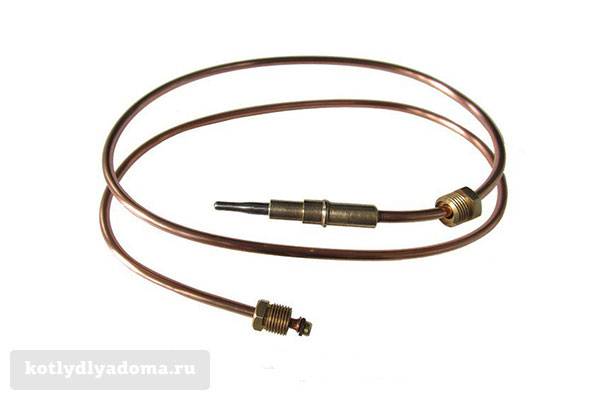

Универсальная термопара имеет несколько составляющих.
- Основа устройства состоит из совершенно разных типов металла, они соединены между собой спайкой. Металлы могут быть двух видов, часто используют такие пары, как сплавы хромеля и константана, железа и константана, алюминия и хромеля, нихросила и нисила, а также меди и константана. Стоит отметить, что для газовой плиты используют самые простые и дешевые металлы – это алюминий и хром.
- Устройство имеет экран с цифровыми обозначениями, в случае изменения температуры оно получает показатели в виде цифр.
- Устройство имеет силу для открытия магнитного клапана в тот момент, когда это необходимо.
- Электрический ток, который поступает из устройства, не дает закрыть магнитный клапан. Это предоставляет возможность прекратить подачу газа к технике, если пламя погасло.
Кроме этого, датчик термопары делится на два типа.
- Датчик бывает заземленным. Это самый распространённый вид устройства. Его производят с помощью сварки двух металлических концов, образуя при этом общий узел, на конце он имеет специальный стержень. Приспособление этого типа очень быстро откликается. Дело в том, что устройство гильзы напрямую контактирует с внешней оболочкой. Несмотря на большинство плюсов, устройство этого типа имеет один минус – это повышенная чувствительность прибора. Если возникают электрические помехи, то прибор сразу реагирует на это.
- Термопара может также быть незаземленной. В этом случае два металлических конца также имеют сварку, но они не соединяются между собой. Пример такого устройства – мультиметр, имеющий термопару. Плюс этого типа устройства в том, что он не так чувствителен, как первый тип, потому что оснащен специальным чехлом – минеральная изоляция, разделяющая два элемента прибора.
Инструкция по диагностике, ремонту и замене
Как проверить термопару на работоспособность
Определить, что термопара неисправна зачастую можно даже визуально, не разбирая котел. Во время розжига, после отпуска кнопки электромагнитного клапана, она не останется в зажатом положении, поскольку электромагнитный клапан не получает минимально необходимого напряжения. Клапан закроется, подача газа прекратиться.
Чтобы гарантированно убедиться в исправности или неисправности, стоит проверить термопару мультиметром (тестером), установленным на мВ или вольтметром:
- Откручиваем гайку, фиксирующую термопару в гнезде электромагнитного газового клапана.
- Снимаем рабочую часть термопары с кота.
- Теперь нужно нагреть рабочую часть термопары, чтобы она образовала напряжение. Сделать это лучше всего над конфоркой кухонной плиты или свечой, пламя должно плотно обволакивать термопару.
- После нагрева термопары (30-60 секунд), прикладываем один щуп тестера к корпусу термопары, а второй – к выходному контакту. Измерения лучше проводить в течение 40-60 секунд, не прекращая греть рабочий спай.
Исправная термопара газового котла должна выдавать напряжение от 20 мВ (0,02 В). Некоторые модели могут выдавать до 50-60 мВ. Если термопара выдает менее 20 мВ, это гарантированно свидетельствует о ее неисправности. Однако не спешите прибегать к ремонту или замене модуля.
Как и в каких случаях ее можно восстановить
Термопара устроена таким образом, что любые повреждения или загрязнения могут снизить выдаваемое ею напряжение ниже критической отметки. Очень частой причиной неисправной работы является нагар или слой сажи на ее рабочей (нагреваемой) части. Чтобы восстановить термопару, достаточно почистить ее мягкой щеткой или ваткой и спиртом, не допуская при этом царапин и прочих повреждений. После очистки стоит заново произвести проверку напряжения следуя инструкции выше.
Также частой причиной являются окислившиеся контакты, их можно аккуратно обработать наждачкой-нулевкой. Если на термопаре присутствует глубокая черная вмятина или дыра вследствие прогорания, ее гарантировано необходимо заменить.
Порядок замены термопары на новую

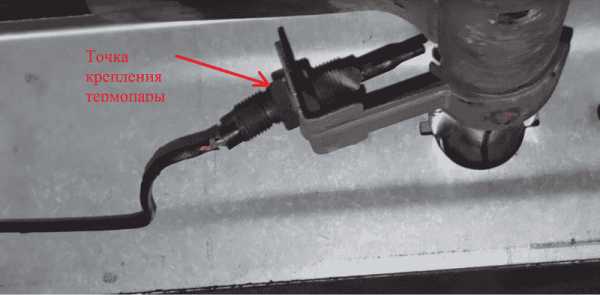

Установка новой термопары не отличается от процесса ее демонтажа: сначала фиксируем рабочую часть с горячим спаем на горелочном модуле, просто закручивая гайку. Таким же образом подключаем диэлектрическую шайбу к гнезду газового клапана.

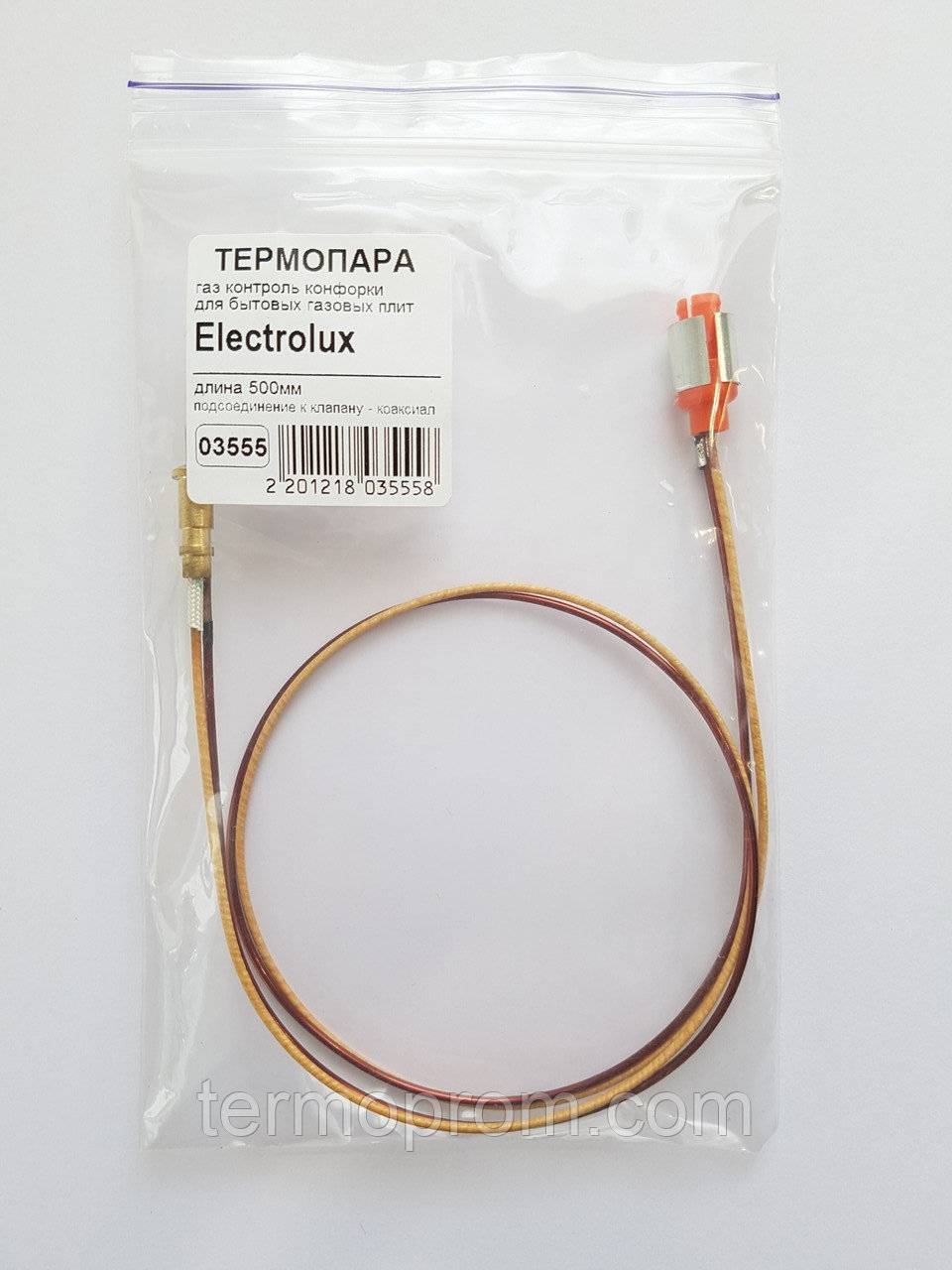

Стоимость термопары зависит от модели и используемых в ней сплавов. В среднем цены находятся в диапазоне 350-500 рублей. Ниже приведена таблица цен термопар на наиболее популярные модели газовых котлов.
Источник
Устройство и принцип работы
В основе работы термопары лежит термоэлектрический эффект Зеебека. Согласно нему, на концах соединенных последовательно проводников из разных металлов при условии, что их контакты находятся под разной температурой, возникает термо-ЭДС (ТЭДС).
То есть необходимо наличие двух разных по составу проводников, которые способны выдерживать сильный нагрев, и высокотемпературное тепло (в рассматриваемом случае от сгораемого природного газа) в точке их соединения.
В большинстве пар возникающая между холодным и горячим контактами электродвижущая сила совсем мала и малоприменима. Но есть металлы и сплавы, совмещение которых дает до 4–5 мВ/100 0С. А этого уже вполне достаточно для управления электромагнитом, контролирующим тот или иной затвор.
Термо-ЭДС в большинстве разновидностей термопар для газовых плит достигает 15–30 мВ, а для удержания электромагнитного клапана в открытом состоянии обычно хватает 5–10 мВ
Принцип работы термопар, вмонтированных в газовые плиты, предельно прост:
- Есть пламя – между контактами возникает ТЭДС, клапан на подаче газа в конфорку открыт.
- Нет огня – ТЭДС исчезает, клапан под давлением пружины закрывается и перекрывает газ.

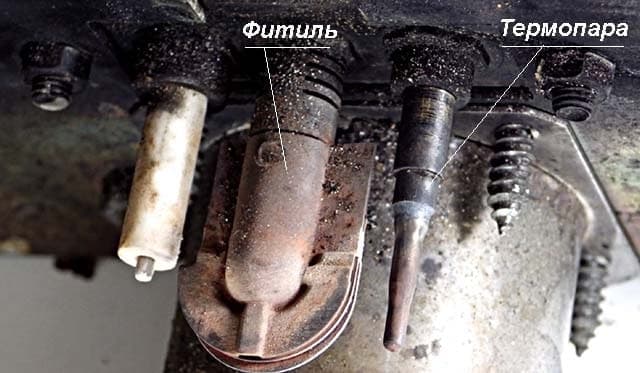

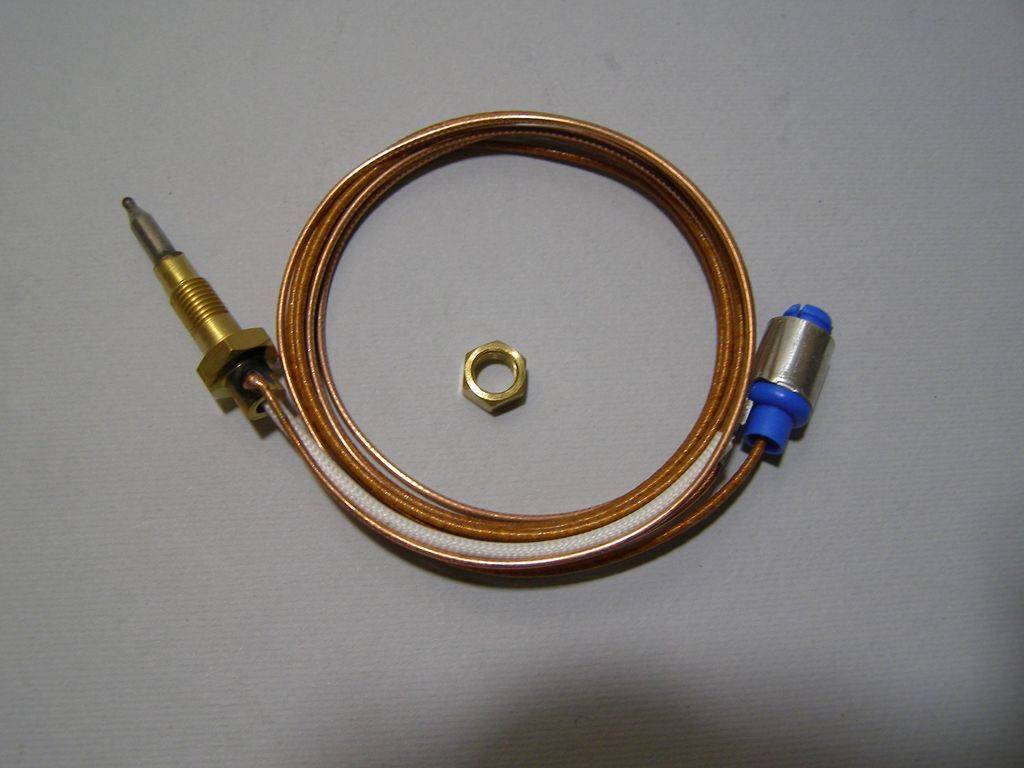

Состоит термопара из двух термостабильных проводников длиной до полутора метров, которые на одном конце соединены пайкой или сваркой.
Именно этот кончик находится непосредственно в огне и нагревается от горящего газа. Второй конец прибора представляет собой пару контактов либо разъем для подключения к электромагнитному клапану.
Причины
Важно понимать, почему система газ-контроля может выйти из строя. Если речь идет о долгом зажигании огня при включении плиты, то, скорее всего, дело в загрязнившейся термопаре
Кто-то решает эту проблему простой фиксацией ручки в необходимом положении, чтобы не держать ее вручную
Если речь идет о долгом зажигании огня при включении плиты, то, скорее всего, дело в загрязнившейся термопаре. Кто-то решает эту проблему простой фиксацией ручки в необходимом положении, чтобы не держать ее вручную.
Лучше же истребить саму проблему и вызвать для этого специалиста. Если навыки починки электрооборудования имеются, то это можно сделать и самостоятельно — просто сняв варочную панель и прочистив нагревательный элемент.
Если после этого проблема не исчезла, то можно говорить о неисправности системы газового контроля. Это может быть:
- износ электромагнитного клапана;
- смещение термоэлемента относительно пламени;
- ступор крана конфорки;
- плохой контакт.
Возможны и более отстраненные причины неудовлетворительной работы плиты — например, недостаточное давление газа. Оно может быть вызвано как неполадками на газораспределительной подстанции, так и не до конца открытым газовым краном в квартире.
Если проблема в кране, то его просто необходимо открыть до конца. Если же причина в подстанции, то придётся подавать заявку в местное отделение горгаза.
Вариантов, что делать, если газ-контроль сломался, немного. Лучше всего сразу обратиться к специалисту, поскольку самостоятельные починки запрещены.
Основные виды ремонтных работ с газовыми плитами
Существует несколько проблем, которые наиболее часто встречаются с этими устройствами. Поэтому и ремонт обычно требуется одинаковый. К самым распространенным ремонтным работам с газовыми плитами относится:
Ремонт конфорок
. Именно эти элементы оборудования наиболее часто выходят из строя, поэтому требуется проводить с ними определенные ремонтные работы. Как правило, пламя начинается ослабляться, после чего появляется только с одной или двух сторон конфорки, а далее вовсе пропадает. Причиной такого ухудшения работы конфорки является засорение горелок или рассекателей. Некоторые люди в процессе приготовления пищи с помощью газовой плиты допускают попадание на конфорки продуктов питания, которые и приводят к засорению элементов. Даже при очищении плиты от загрязнений небольшое количество моющего средства может попадать в горелки, поэтому происходит засорение элементов. Данная проблема решается достаточно просто, поскольку надо снять конфорку, после чего она разбирается на составные части. Форсунка и рассекатель тщательно прочищаются, что обеспечивает устранение причины засора. Прочищать их можно разными специализированными инструментами или подручными средствами, к которым относится обычная иголка или спица.
Ремонт дверцы духовки
. Другой популярной проблемой газовой плиты являются определенные препятствия, возникающие в процессе открывания дверцы духовки прибора. Дверка начинает заедать или неплотно закрываться. Обычно эта проблема возникает после несколько лет эксплуатации оборудования. Она не дает возможность полноценно пользоваться духовкой, поэтому возникает необходимость срочно произвести ремонтные работы. Чтобы починить элемент, дверка снимается, для чего откручиваются винты, с помощью которых она крепится. Не следует откручивать их полностью, поскольку достаточно только немного отпустить их. Далее дверка качается слегка в разные направления, что обеспечит посадку дверцы на петли. Такая регулировка приведет к решению проломы с открыванием или закрыванием дверцы.
Ремонт термопары клапана

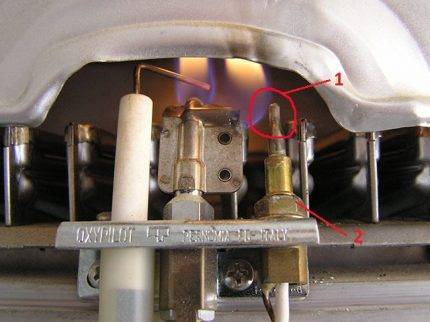

. Этот элемент относится к системе контроля над утечкой газа, поэтому считается важным и сложным изделием, которое обязано работать без перебоев и проблем. Именно за счет термопары электромагнитного клапана предотвращается возможность того, что при случайном затухании пламени будет утечка газа. От нее зависит безопасность применения самой газовой плиты, а также безопасность проживания в доме, в котором располагается данное оборудование. Нередко проблемы с этим элементом возникают в том случае, когда после розжига конфорки и отпускания кнопки происходит потухание пламени. Термопара представляет собой специальный штырь из металла, у которого одна сторона является заостренной. Располагается этот элемент рядом с конфоркой и выступает в качестве датчика температуры. Как только пламя затухает, понижается температура рядом с конфоркой, поэтому контроль газа перекрывает его поступление. Поэтому даже в случае, если конфорка будет включена, газ не будет поступать в помещение. Если возникает проблема с постоянным потуханием конфорки без необходимости, то термопару следует просто очистить от налипшего налета из жира и остатков продуктов питания. Для этого отлично подходит стандартная наждачная бумага. Если же даже этот процесс не привел к необходимому результату, то придется разобрать устройство и заменить его новым элементом.
Таким образом, простые ремонтные работы, связанные с газовой плитой, допускается осуществляться своими силами. Однако они не должны касаться непосредственного подсоединения устройства к газовой магистрали. В этих случаях непременно следует прибегать к помощи специалистов, поскольку велика вероятность допустить непоправимые ошибки. Это подвергает опасности не только самих владельцев квартиры, но и других жителей многоквартирного дома.
