Термостат холодильника

Правила безопасности, которые следует соблюдать при проверке

Холодильник – крупный бытовой прибор, для работы которого требуется высокое напряжение. Есть три основные угрозы, которые потенциально имеют место быть, если вы решили отремонтировать ваш холодильник:

• удар электрическим током (высокое напряжение оказывается на контактах реле, терморегулятора, на обмотках компрессора);
• удар электрическим током (короткое замыкание внутри электропроводки холодильного устройства, в следствии попадания открытых частей проводки на металлический корпус);
• обморожения из-за попадания на кожу хладагента.

Любой, кто решил ремонтировать терморегулятор (или любой другой компонент холодильника) должен принимать серьезные меры предосторожности. Не следует проводить работы в то время, когда холодильник включен в сеть: обязательно обесточивайте устройство

В результате (или в процессе) проведения ремонтных работ, образуются контакты проводки, которые следует соединить друг с другом. Все соединения должны быть должным образом изолированы. Необходимо непрерывно проверять наличие напряжения на всех поверхностях, способных проводить ток – корпус, внутренние элементы холодильной камеры и пр.).

Все инструменты (отвертки, пассатижи, клеммы мультиметров) должны иметь изолированные ручки.

Порядок проведения работ по замене термостата

• Разборка холодильника. В электромеханических моделях мастер разбирает корпус холодильника, чтобы добраться до терморегулятора (который, как правило, находится под верхней крышкой агрегата). В электронных моделях разборка осуществляется как снаружи (чтобы добраться до модуля управления, который также находится под верхней крышкой агрегата), так и внутри камеры холодильника, где скрыт температурный датчик.
• Демонтаж неисправного терморегулятора. Для этого в электромеханических моделях от термостата предварительно отсоединяются контактные соединители. Далее мастер снимает блок освещения и вытягивает термопару терморегулятора. В электронных моделях температурный датчик сначала отрезается от блока управления, а затем изнутри холодильника через заднюю стенку вытягивается провод с термодатчиком.
• Установка нового термодатчика. В электромеханических моделях агрегатов мастер подсоединяет контактные соединители к новому терморегулятору. Затем в канал испарителя через специальное отверстие опускается термопара, а само отверстие заделывается герметиком. В электронных: сперва провод, на конце которого находится сенсор температуры, продевается через заднюю стенку холодильника. После этого провод подсоединяется к модулю управления посредством пайки или скрутки провода. Места пайки или скрутки закрываются термоусадкой во избежание попадания влаги.
• Сборка корпуса холодильника. Проводится в порядке, обратном разборке. Перед сборкой мастер проверяет сопротивление термодатчика на предмет соответствия заводским значениям. Если при замене терморегулятора в электромеханических моделях термопара слишком длинная, мастер укладывает ее в полости под верхней крышкой холодильника.
• Проверка на работоспособность. На заключительном этапе мастер включает холодильник в сеть и наблюдает некоторое время за корректностью его работы.

Устройство температурного датчика

Детектор нужно рассматривать вместе с термостатом (терморегулятором) — эти два узла функционируют вместе, именно они настраивают работу системы охлаждения. По сути, это и есть ядро управляющей части, к которому подключен селектор, сенсорное табло для выставления нужного режима.

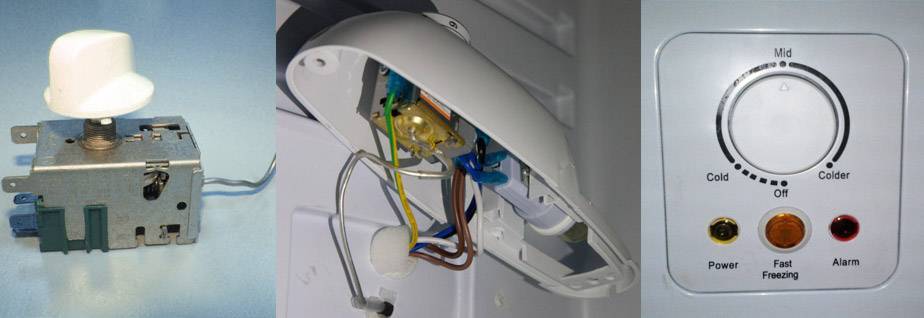

Термостат с реле являет собой коробочку с селектором на стенке холодильника, внутри его отсека. У современных моделей чаще узел встраивают в корпус, обычно в верхнюю часть. Наружный сегмент состоит только из ручки регулировки (селектора), панели управления с кнопками, сенсорным или обычным табло, индикацией.

Селектором с градуировкой или на сенсорном дисплее, в зависимости от продвинутости изделия и типа управления — механического, электронного — пользователь выставляет режимы охлаждения и заморозки (нормальная, суперзаморозка и прочее).

Есть 2 вида конструкции термодатчиков.

Электронный (соединяющийся с микроконтроллером, с микросхемой) — это небольшой кусочек чувствительного материала в пластиковом корпусе, терморезистор, термопара, небольшая плата с ним. Выводы элемента соединяются с микросхемой термостата или узла управления. При изменении температуры меняется сопротивление термопары, которое регистрирует микроконтроллер (МК), сравнивает с выставленными пользователем значениями. Дальше команда от МК поступает на реле, которое и смыкает/расцепляет контакты. В данном случае есть 2 проводка, подводящие небольшое напряжение к сенсору. Термостат, а скорее, блок управления при таком устройстве тоже электронный.

Более привычный вариант термодетектора — механический. Особенно его надо рассматривать вместе с термостатом такого же типа — это, скорее, его часть, в большей мере неотделимая, чем у электронных разновидностей, обычно она незаменяемая, хотя такое теоретически возможно. Более подходящее название для всего узла — термореле. Данный вариант сенсора представляет собой герметичную металлическую капиллярную трубку, внутри наполненную хладагентом. У некоторых моделей на конце есть медная колба. Один конец такого элемента размещается в локации, где требуются замеры, второй с сильфоном, заходит в терморегулятор, соединяясь там с механическими частями, влияющими на контакты цепи.

Внутри сильфонной трубки есть определенное давление, изменяемое в зависимости от температуры. На другом конце, крепящемся к термостату, есть сильфон (гофрированная упругая оболочка), натяжение которой меняется, когда пользователь селектором с пружинкой настраивает рамки смыкания/размыкания контактов (вкл./выкл. мотора). При определенной температуре хладагент меняет свое состояние (расширяется/сжимается), натиск в трубке меняется, часть, заходящая в терморегулятор, подвигается и давит или перестает воздействовать через сильфон на шток, смыкающий или расцепляющий электроцепь.

Когда уровень охлаждения достигает выставленного на селекторе, датчик сигнализирует об этом (электронный вариант) или перестает давить на пружинку термостата — реле расцепляет контакты или они сами расходятся в зависимости от натиска. Мотор прекращает работать. Таким образом, исключается переморозка, переохлаждение. Со временем температура начинает повышаться по естественным причинам и вследствие «отдыха» компрессора. Описанный процесс происходит наоборот.

Возможные причины выхода из строя

Существует несколько явных признаков, свидетельствующих о поломке термостата:

• компрессор работает, не переставая, или с недолговременными остановками (это можно понять по постоянному шуму холодильника);
• стены изнутри покрыты льдом, а в морозильнике намерзает снег;
• в холодильной камере установлена низкая или высокая (относительно) температура;
• под холодильником растекается вода;
• рефрижератор сам отключается и перестаёт работать.

Основная причина поломки термостата – механический износ элементов. При этом наиболее вероятно повреждение:

• корпуса сильфона. Герметичность нарушится, часть хладагента выйдет наружу, и обеспечение требуемой величины давления для включения компрессора станет невозможным;
• контактов из-за прогорания;
• соединения трубочки и испарителя. Герметичность, обеспечиваемая клеевым соединением, нарушится.

Как проверить работоспособность самостоятельно

Проверить работоспособность устройства в домашних условиях можно многими способами. Особенно показательны такие, которые связаны с конкретной проблемой. Например, если холодильник работает, не останавливаясь, следует его отключить, разморозить, выкрутить ручку температурного регулятора до минимального значения и заново включить, предварительно поместив внутрь холодильной камеры термометр. Если спустя пару часов значение измерения градусника больше или меньше +6°С, то терморегулятор нужно заменить.

Проверка при образовании льда внутри рефрижератора осуществляется другим путём. При работающем компрессоре необходимо повернуть ручку регулятора и увеличить температуру. При исправном термостате компрессор остановит свою работу.

При проблеме, заключающейся в не включающейся технике, термореле проверяется прямым замыканием двух проводов, входящих в терморегулятор. Если при отсоединении устройства от электросхемы, рефрижератор включается, то термостат неисправен.

Существуют способы проверки, требующие демонтажа прибора. В основном, ими пользуются специалисты, но обычный обыватель так же способен их применять. Один из таких способов: использование мультиметра. Демонтировав термостат, его трубку помещают в холодную воду на несколько минут, а после подключают к мультиметру, предварительно выставленному на режим «сопротивление». Устройство признаётся рабочим, если при «прозвоне цепи» на тестере отображается «0»

Конструкционные особенности и принцип работы

Терморегулятор или термостат – это один из основных элементов, без которого невозможна нормальная работа холодильника. Он фиксирует показания датчиков температуры в холодильной и морозильной камере и подает сигнал на пусковое реле компрессора.

В соответствии с этими сигналами компрессор включается, если в камере недостаточно холодно, и выключается, когда температура достигает заданного уровня. Технически терморегулятор представляет собой реле, на одном конце которого имеется герметичная трубочка, заполненная фреоном.

С другой стороны установлены контакты, размыкание и соединение которых подает сигнал на компрессор. Конец трубочки с фреоном, ее еще называют капиллярной трубкой, фиксируется на испаритель.

Хладагент, помещенный внутри, чутко реагирует на нагрев и охлаждение. Когда температура снижается или повышается, внутри трубки изменяется уровень давления, в результате чего соединяются или размыкаются контакты реле.

Движением контактов управляет небольшая пружинка. Она используется для установки уровня температуры, которая должна быть внутри холодильной камеры. К пружинке присоединена ручка регулировки температуры. При повороте этой ручки изменяется степень натяжения пружинки.

В результате для смыкания и размыкания контактов нужно приложить большее или меньшее усилие. Это влияет на уровень давления в капиллярной трубке, при котором контакты срабатывают.

Терморегулятор – это небольшое устройство, которое снабжено герметичной трубкой с датчиком, заполненным хладагентом. На основании изменений температуры испарителя реле включает или отключает компрессор

Так регулируется степень охлаждения воздуха в холодильнике. При использовании электронного регулятора этот процесс осуществляется несколько иначе, но принцип остается примерно таким же: нужный уровень температуры устанавливается на основании фактических показателей, которые фиксирует капиллярная трубка.

Но в подобных моделях используется электронный модуль управления, способный одновременно управлять данными с нескольких датчиков. Такой терморегулятор починить или заменить в домашних условиях возможно не всегда. Для обращения со сложной электроникой нужны знания и особое оборудование.

Обычно терморегулятор устанавливают внутри или снаружи холодильной камеры. Перед началом ремонта не помешает изучить устройство холодильника и техпаспорт прибора. Там может быть много полезной информации по устройству конкретной модели терморегулятора, а также о месте его расположения.

Обычно термореле находится рядом с ручкой для установки температурного режима. Внутреннее расположение характерно для относительно старых моделей. Внутри камеры элемент обычно заключен в пластиковый защитный корпус.

Ручка регулировки расположена прямо на нем. Для извлечения термореле нужно снять эту ручку и открутить крепежные винты, чтобы снять корпус.

У более современных моделей термореле размещают вне камеры, чтобы сэкономить драгоценные кубические сантиметры внутреннего пространства и не портить дизайн дополнительными элементами

Но искать терморегулятор нужно так же возле ручки управления, обычно под корпусом холодильника где-то вверху. Ручку точно так же снимают, отвинчивают крепеж и находят искомое за защитной панелью.

Ремонт

Термопара (терморезистор) ремонту не подлежит — он слишком миниатюрный, в нем нет заменяемых частей. Починить можно проводки (спаять скрутить, заменить), но не указанные элементы. Трубочка-датчик для механических термостатов тем более не ремонтопригодна: как бы хорошо не изолировалась в ходе починки прореха в ней, включая припоем, все равно рано или поздно она разгерметизируется, а сильфон с изъянами чрезвычайно сложно привести в надлежащее состояние — всегда будет раскалибровка.

Исключение составляют случаи:

• когда оторвались контакты, есть обрыв, замыкание, неправильное прилегание — тогда производят перепайку соединений, располагают части должным образом;
• установка новой термопары на уже установленный кабель (просто отрезают и припаивают на место старого терморезистора, не отщелкивая фишку проводков из блока управления).

Случай починки из опыта пользователей

Приведем пример, как влияет расположение терморезистора на его работоспособность. Описывается случай с холодильником Либхер СР4003. В этой модели при неисправности температурного датчика подается тревожный звуковой сигнал, что и наблюдалось пользователем. Владелец заказал новый сенсор, но также решил одновременно проверить и старое изделие, попробовать реанимировать его.

Холодильник отключили, произвели разморозку, высушили камеры. Затем сняли защитную панель (крышку) с детектора. В данном случае тип прибора no frost, а рассматриваемая деталь размещена на «плачущей стенке». Детектор просушили обычным феном, не снимая его с посадочного места. При этом надо следить, чтобы направляемое тепло было умеренным, высокая температура может повредить, оплавить пластмассовые детали. После указанных процедур произвели запуск — все заработало должным образом.

Очевидно, что причина неполадки — неудачная локация монтажа термосенсора. Со временем из-за агрессивных условий происходит разгерметизация датчика, конденсат попадает внутрь, что искажает показания. Соответственно, система выдает тревожный сигнал о поломке, неправильные сообщения идут на компрессор, заставляя его работать постоянно.

Дальнейшее решение состояло в том, что защитную панель не монтировали, элемент оставили открытым, без крышки, а также 1 раз в неделю убирали конденсат со стенок около устройства обычной ветошью или салфеткой. Новый датчик не понадобился и оставлен как запасной.

Как самостоятельно заменить термодатчик?

Чтобы точно определить, является ли неисправность термостата причиной проблем, нужно провести небольшую диагностику и только после этого приступать к замене узла, процесс выявления поломки и ремонт холодильника можно выполнить своими руками.

Диагностика и регулировка

При значительном обмерзании стенок морозилки используйте такой метод проверки работоспособности функционального узла:

1. В момент работы мотора медленно поворачивайте ручку регулятора, увеличивая температуру внутри отделения.
2. Через некоторое время, когда уровень устанавливаемого значения совпадёт с уровнем температуры в отсеке, датчики зафиксируют заданный параметр, и на компрессор поступит сигнал об отключении. Прекращение работы мотора будет означать, что реле исправно.
3. Извлеките из камеры все находящиеся в ней продукты и оставьте холодильник включённым на 5–6 часов. В течение этого времени внимательно следите за длительностью перерывов в работе мотора: если она составляет не менее 30–40 минут, бытовой прибор можно эксплуатировать в обычном режиме. В противном случае откорректируйте цикличность включения компрессора изменением настроек термостата.

Определить, что «виновник» отсутствия отключения рефрижератора — термостат, можно таким способом:

1. отключите холодильник от электропитания;
2. извлеките все продукты и разместите их на время проверки функционального узла в прохладное место;
3. установите ручкой регулятора максимально низкую температуру или включите режим заморозки;
4. разместите на средней полке холодильной камеры термометр, которым можно измерять температуру воздуха ниже 0 ⁰С;
5. подключите рефрижератор к электропитанию;
6. через 2 часа оцените показания термометра: если воздух в холодильном отсеке нагрелся более 6 ⁰С выше нуля, реле неисправно.

Если бытовой агрегат после отключения долго не начинает работать, выполните такие действия:

1. Отключите электропитание холодильника, снимите кожух термореле. В старых моделях холодильников к клеммам функционального узла подходят два провода. Отсоедините их и напрямую замкните между собой (небольшим куском провода или разогнутой канцелярской скрепкой).

Если в момент замыкания контактов компрессор начал работать – реле непригодно для эксплуатации. Если мотор не запустился – причина неполадок может заключаться в поломке пускозащитного реле или двигателя.

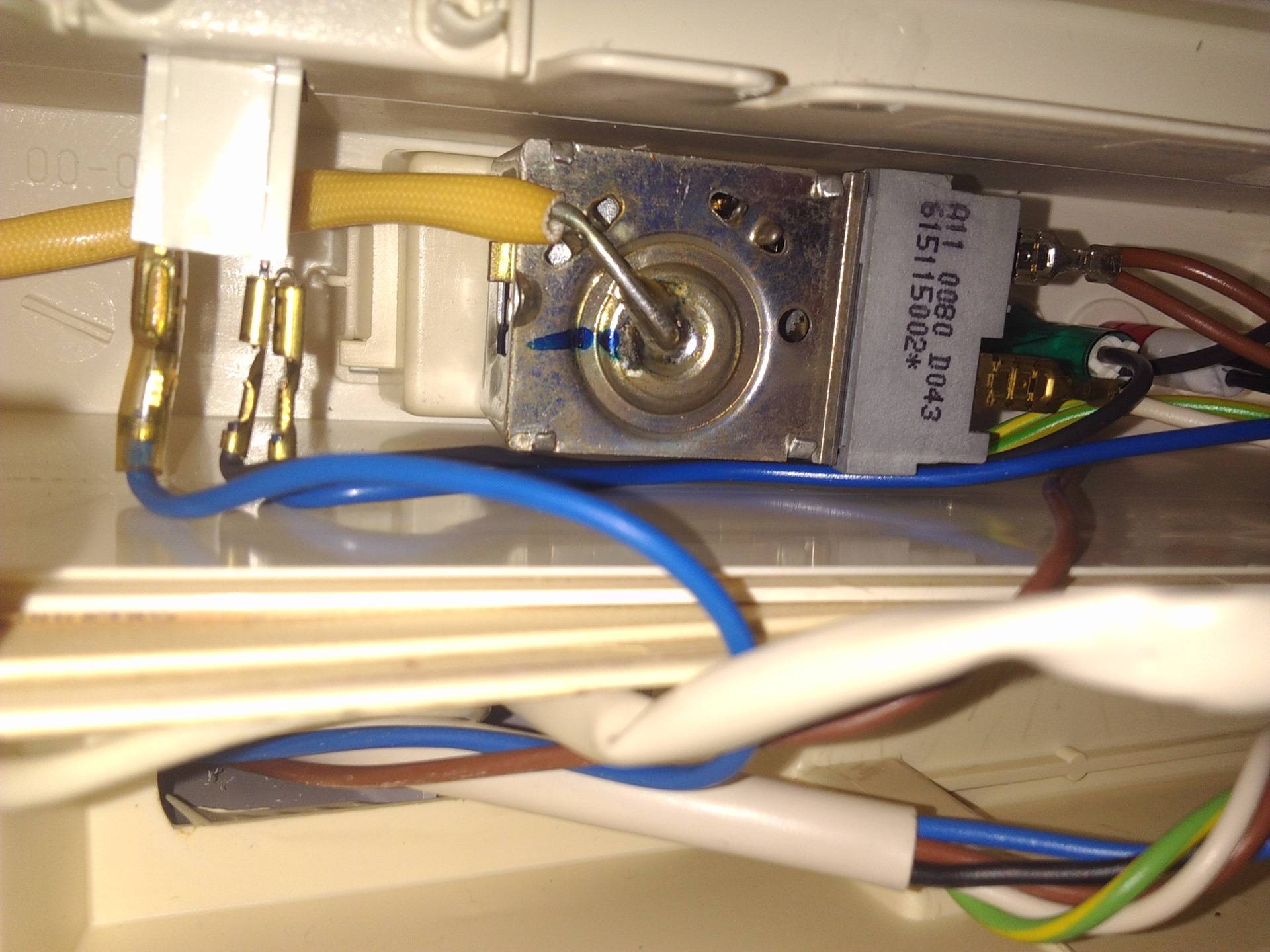

В более современных моделях бытовых холодильников к терморегулятору подходит 4 провода:

жёлтый с зелёной полоской – заземление;
оранжевый (или красный, чёрный) соединяет узел с компрессором;
коричневый – «ноль», ведёт к вилке;
белый (или жёлтый, зелёный) подсоединён к лампочке в камере холодильника.

Для выявления неисправности термостата замкните все провода, кроме заземления. Если мотор включился – регулятор неисправен.

Инструменты

Для самостоятельного ремонта холодильника (замены регулятора) вам понадобятся:

• плоская и крестовая отвёртка;
• нож;
• круглогубцы;
• запасной элемент подходящей модификации.

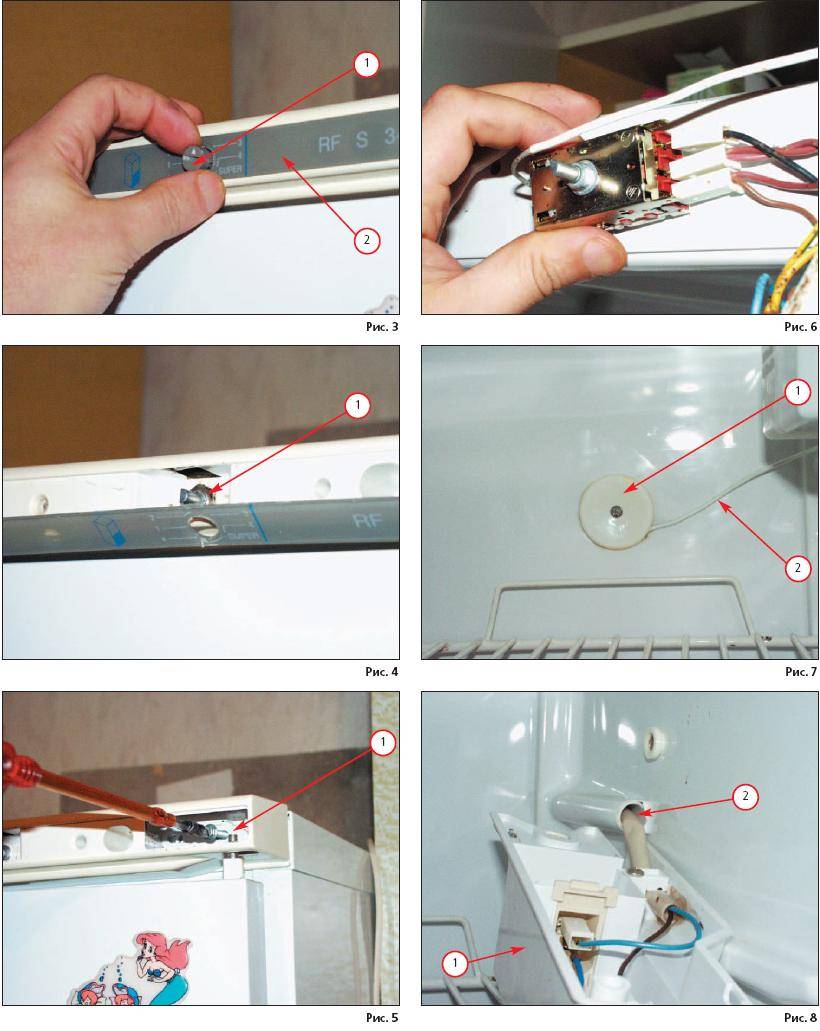

Правила демонтажа термореле

В старых моделях холодильника термореле находится внутри бытового прибора. Чтобы снять элемент, необходимо демонтировать ручку регулятора температуры и защитный пластиковый корпус. В более современных холодильниках термостат обычно вынесен за пределы камеры и может быть расположен в верхней части, непосредственно над дверью.

Демонтаж неисправной детали:

1. Снимите защитный кожух элемента.
2. Отсоедините капиллярную трубку от испарителя, аккуратно извлеките её из корпуса.
3. Открутите фиксирующие болты и снимите реле. Блок с контактами и регулятором может крепиться как на винтах, так и на защёлках.
4. Отсоедините все клеммы с проводами, которые подсоединены к термостату. Чтобы при установке новой детали не запутаться с подключением, запишите цветовую маркировку всех проводов.
5. Удалите из холодильника неисправный элемент.

Перед заменой функционального узла обесточьте бытовой прибор.

Замена

1. Бережно, чтобы не повредить деталь, вставьте в корпус новую трубку сильфона и прикрепите её к испарителю. Деталь должна быть прижата к стенке элемента.
2. Подключите провода реле.
3. Установите на место исправный термостат.
4. Закрепите защитный кожух, все панели и узлы, которые были сняты при демонтаже узла.
5. Подключите холодильник к электропитанию.

Как правильно заменить

Выполняя работу по замене неисправного термостата, нужно придерживаться инструкции, чтобы не допустить распространенных ошибок. Нарушение правил установки нового компонента может вызвать некорректное функционирование оборудования и спровоцировать возникновение поломок других деталей.

Демонтаж

Приступая к демонтажу терморегулятора, обязательно нужно выключить холодильник из розетки. Затем следует найти расположение компонента в зависимости от разновидности оборудования. Обычно для демонтажа достаточно открутить регулировочную ручку, снять крепеж и защитную крышку корпуса.

Как определить, что сломан именно термосенсор

Опишем, как проверить датчик температуры в холодильнике. Не стоит путать методы диагностики терморегулятора и сенсора: может быть сломано первое устройство, а второе быть исправным, и наоборот.

Советы, которые помогут определить, что сломан именно температурный сенсор:

• для вариантов с микроконтроллеров:
  • замерить сопротивление электронного датчика (терморезистора) мультиметром. Значение должно совпасть с данными таблицы, показывающей зависимость номинала от t°. Способ не всегда подразумевает снятие датчика;

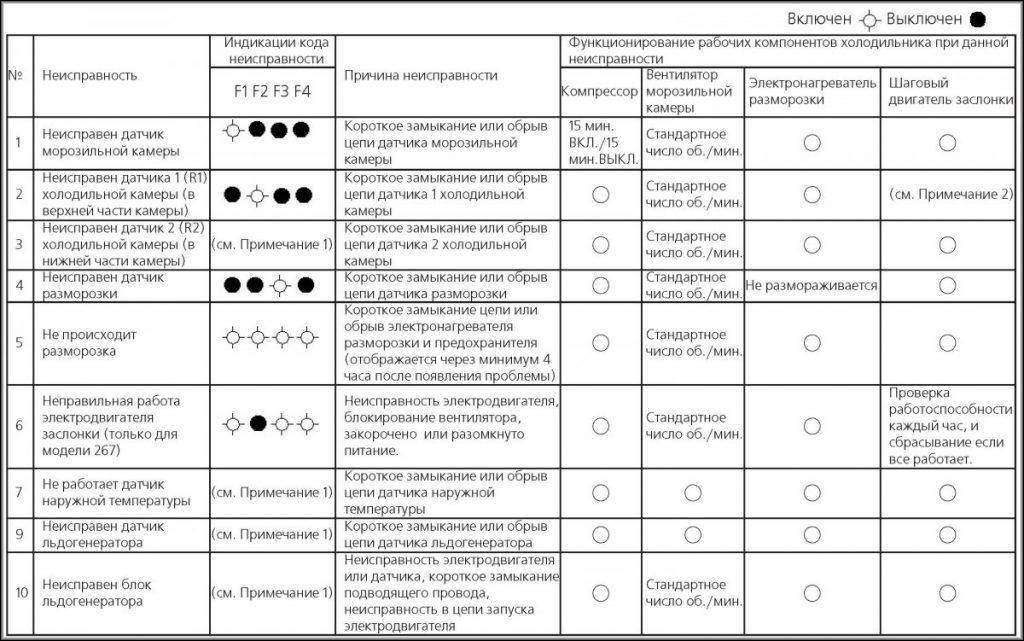

  • нередко сам электромодуль сигнализирует о выходе из строя сенсора, выдавая звуковые сигналы, а при наличии табло коды ошибок;
• для механических типов способов меньше, как и ниже степень конкретики их результатов:
  • осмотр сильфонной трубки на предмет прорех, разгерметизации;
  • вынуть термостат, проверить мультиметром его цепь (может быть обрыв при рабочем сенсоре). Далее, продлить проводками его контакты, подключить в холодильник, вывести узел за шкаф, поместить трубку в холод/тепло и посмотреть, как будет работать.

Если холодильник не включается, то находят проводки термостата и замыкают их напрямую — узел можно не демонтировать. Если прибор заработает, значит, проблема в этом устройстве. Но данный способ не дает стопроцентной диагностики — может быть сломано именно термореле, а не датчик.

Часто всего ломаются терморезисторы испарителя — там среда и нагрузки более агрессивные (высокая влажность, постоянные значительные перепады температур).

Диагностика электронного датчика температуры (терморезистора)

Отдельно опишем, как проверить термодатчик на микроконтроллере для холодильника. Для примера возьмем холодильник Samsung Rb30j3200ef с датчиком DA32-10105q, снабженным термопарой (терморезистором) 502AT-2.

Находим в инструкции холодильника модель термопары, в сети — техописание для нее:

Поиск спецификации (specification, datasheet) обычно проводится по зарубежным источникам, в PDF файле техдокументации указаны все характеристики терморезистора. По таблице видим, что сопротивление составляет 5 кОм при +25° C, рабочий диапазон от −50 до +110° C.

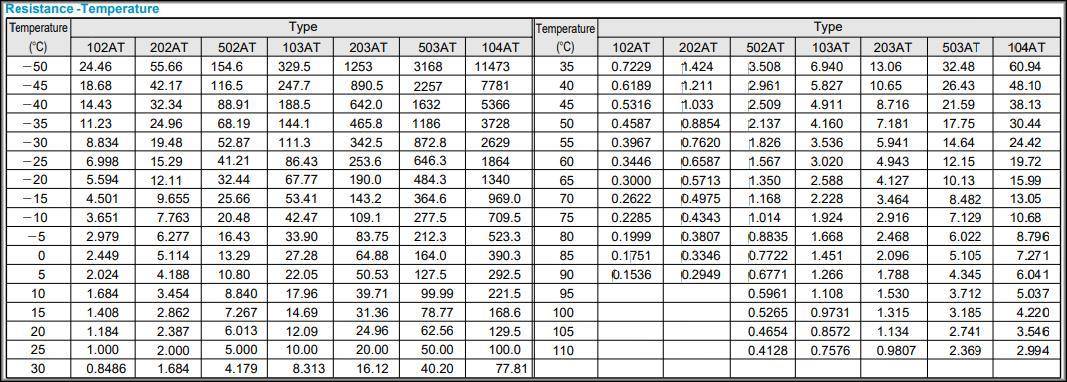

Находим 502АТ-2 и смотрим остальные данные, сопоставляя с температурой:

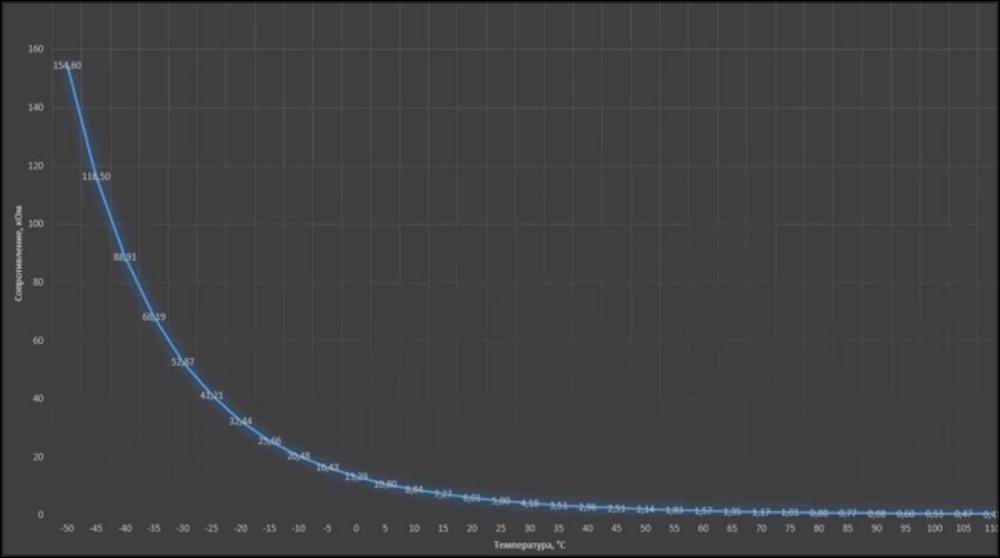

Далее, смотрим по графику, как меняется сопротивление в процессе роста/понижения температуры. Чем она выше, тем ниже число Ом и наоборот.

Вынимаем и диагностируем электронный датчик

Снимаем крышку отсека:

Под крышкой:

Отсоединяем разъем термопары. Замеряем ее сопротивление при комнатной температуре: при +25° C надо, чтобы было 25 кОм. Если показатель другой, значит, есть поломка:

Если обнаружена поломка, надо вытащить и заменить термопару. Откручиваем 3 винта, снимаем всю заднюю большую панель:

Данное отверстие — воздховод, по которому холод идет в морозилку, здесь есть заслонка, она видна если перевернуть снятую крышку:

Если крышку разобрать, найдем термопару:

Термопара снимается, погружается в воду комнатной температуры (так среда будет стабильнее), мультиметр переводится на измерение сопротивления. Сравниваем значения с заводскими (есть в таблицах спецификации).

Добавляем нагретую жидкость и кипяток — сопротивление понижается.

Терморезистор исправен — показания отвечают графику и таблицам в «даташит». На практике нет смысла опускать термопару в воду, достаточно замерить сопротивление при наличной температуре, не вытаскивая из посадочного места (для наглядности повторим фото):

Как провести проверку терморегулятора самостоятельно в домашних условиях?

При понимании, что такое терморегулятор в холодильнике, обнаружить поломку и устранить ее будет значительно легче. Существует несколько способов проверки работоспособности термостата самостоятельно.

Оптимальная температура включенного на всю мощность холодильника, составляет 6-7 Со.

Холодильник работает без отключения

В таком случае необходимость извлечения терморегулятора для диагностики отсутствует. Достаточно:

• обесточить агрегат;
• освободить все камеры;
• установить максимальную температуру либо запустить режим быстрой заморозки;
• в центре холодильной камеры разместить градусник, предпочтительней, который замеряет отрицательную температуру;
• включить пустой холодильник;
• через несколько часов достать градусник, который должен показывать 6-7 Со.

Проверить рабочий ли терморегулятор, можно, если снять рыле полностью и соединить провода напрямую.

Если же показания отличаются от 6-7 Со, стоит снять сломанный термостат и заменить его на новый.

При неисправном терморегуляторе холодильник может не включаться.

Агрегат не включается

Следствием неисправности холодильного аппарата может являться не только поломка реле. Прежде, чем вызывать специалиста, необходимо разобраться: в чем именно поломка и возможна ли починка без обращения к мастеру?

Новый терморегулятор можно приобрести в специализированном магазине.

В этом случае проверка проста: нужно отключить питание холодильника, выдернув вилку устройства из розетки. Затем снять защитный кожух и разобраться в проводах.

Перед тем, как приступить к ремонту холодильника, нужно отключить его от питания.

Если модель агрегата достаточно старая, то к клеммам реле подходят всего два провода, которые нужно соединить между собой, с помощью кусочка провода, либо зафиксировав провода на кончиках скрепки.

Если проверка термостата не выявила проблем, то поломка заключается в другом.

Включить холодильник в сеть, если компрессор заработал, то значит причина поломки – термостат. Если же компрессор не запустился, то причина поломки – реле либо двигатель. В последнем случае, без помощи специалиста не обойтись.

Качественный ремонт с последующей гарантией сможет произвести только мастер.

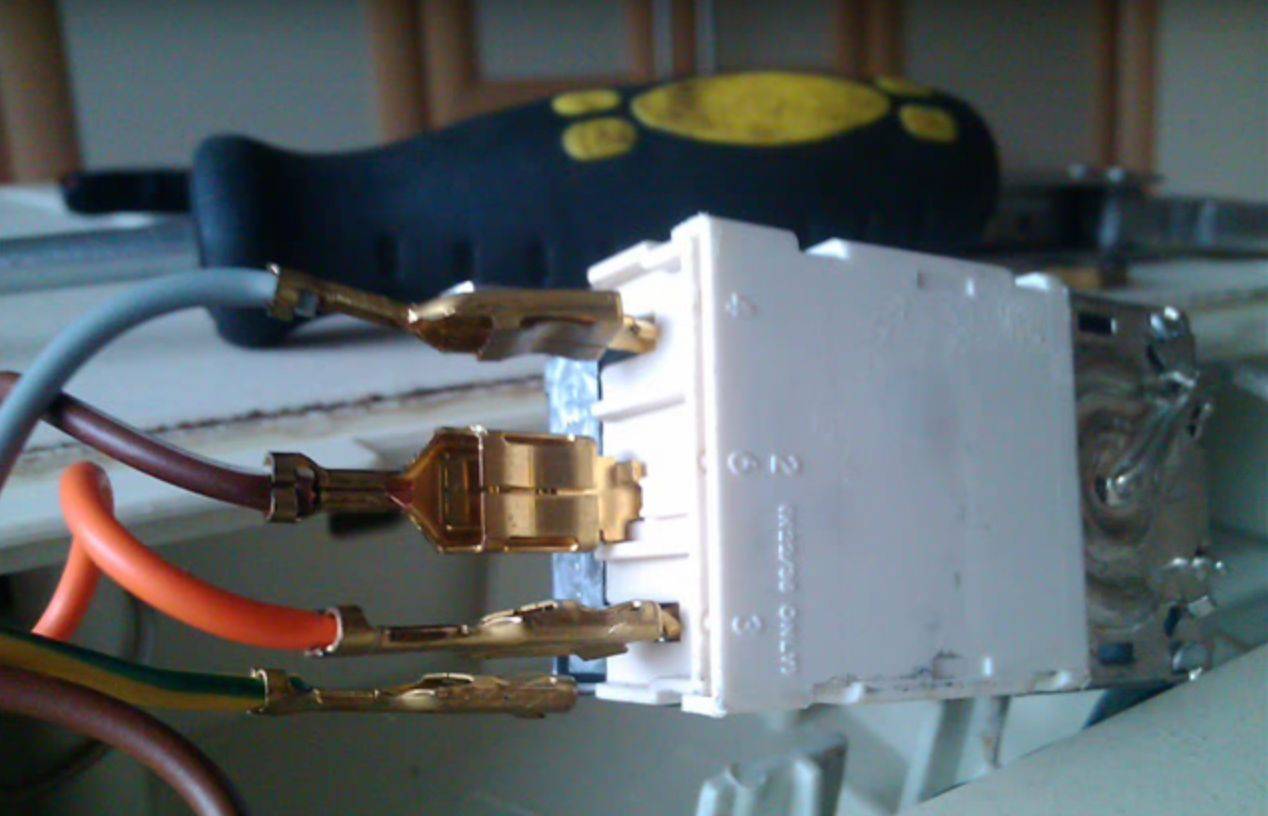

В современных моделях разобраться немного сложней, так как проводов, подходящих к терморегулятору, уже четыре.

1. Провод, идущий от двигателя – оранжевый, черный или красный.
2. От питания – коричневый.
3. От сигнальной лампочки – желтый, белый или зеленый.
4. Заземление – желтый с зеленой полосой.

Перед заменой термостата обязательно запомните расположение проводов.

К замыканию подлежат первые 3 провода из списка. Далее устройство подключается к питанию и проверяется работа компрессора. Если он запустился, то неисправность в термостате, если нет – в реле или двигателе.

Неисправный терморегулятор необходимо заменить.

Наросты наледи на стенках и полках холодильной/морозильной камеры

Для проверки исправности термостата в данном случае, необходимо выполнить следующее.

• Освободить камеры.
• Оставить агрегат в работающем состоянии на 5 часов.
• В течение “пустой” работы холодильника, производить замер времени между запуском и отключением устройства. Если промежуток равен 40 минутам, то работа агрегата нормальная. При наименьших значениях терморегулятор считается неисправным и подлежит замене.

После того, как у нерабочего холодильника выявлена неполадка, проблема устраняется.
