Газовый котел на кухне

Установка настенного газового котла

Настенные котлы устанавливаются в случае, если помещение не обладает свободной площадью, а мощность самого котла не слишком велика.

Такие котлы используются в основном для нагрева воды и отопления в многоэтажках.

Настенный газовый котел способен создать автономную систему нагрева дома с центральным отоплением, для это необходимо лишь иметь подвод газа, а помещение должно соответствовать допустимым нормам и требованиям.

Настенные котлы не требуют много свободного места, и могут быть установлены рядом с другими приборами.

Установка оборудования должна производиться на расстоянии не менее 20 см от других приборов, при этом источник электрического питания должен быть рядом.

После приобретения газового котла нужно проверить его комплектацию: наличие инструкции, кронштейнов и монтажных приспособлений.

Перед непосредственной установкой следует промыть все трубы агрегата.

Стоит помнить, что стена должна быть достаточно прочной и надежной, чтобы выдержать вес котла.

Закрепляется котел с помощью планок. Перед подключением к водопроводу нужно снять заглушки, установленные на раструбы.

Для того чтобы избежать вероятного засорения конденсатора на входе воды нужно установить угловой сетчатый фильтр.

Газовые трубы должны быть подключены только металлической трубкой, при этом обязательно использовать прокладку из паронита.

Выбор газового котла

Прежде, как поставить котел в квартире, нужно сделать оптимальный выбор. В многоэтажном доме можно устанавливать настенные и напольные котлы. Более эстетичными и удобными относительно размещения считаются настенные модели. Их размеры сопоставимы с габаритами кухонных навесных шкафчиков и поэтому они хорошо вписываются в интерьер помещения.

С установкой напольных агрегатов будет сложнее, поскольку их не всегда можно вплотную придвигать к стене. Этот нюанс зависит от места нахождения патрубка дымоотведения. Если он находится сверху, то прибор при желании придвигают к стенке.

Котлы также бывают одно- и двухконтурными. Первые из них работают лишь на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, тогда будет достаточно одноконтурной модели.

Если вода будет греться газовым котлом, тогда придется выбирать один из двух способов: бойлером косвенного нагрева или проточным змеевиком. У обоих вариантов имеются недостатки. Когда используется змеевик, а значит, осуществляется проточный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах нужно выставлять особые режимы работы, они в разных приборах называются по — своему. Например, в моделях Navien (прочитайте о неисправностях котла Навьен), Beretta – это «приоритет горячей воды», а в Ferrolli – «комфорт».

Недостаток бойлерного нагрева в том, что на поддержание стабильной температуры воды в резервуаре расходуется газообразное топливо. Кроме этого, ограничен резерв нагретой воды. После его расхода, приходится ждать, пока новая порция нагреется.

Выбор из вышеописанных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность нагрева воды в минуту, а при бойлерном – на объем бака.

Газовые агрегаты отличаются типом используемой горелки, которые бывают:

  • однопозиционными;
  • двухпозиционными;
  • модулируемыми.

Самыми дешевыми являются однопозиционные, но при этом они наиболее неэкономные, поскольку всегда работают на полную мощность. Чуть экономичнее — двухпозиционные, которые способны функционировать и на 100% мощности, и на 50%. Лучшими горелками считаются модулируемые, поскольку у них много рабочих режимов, что позволяет экономить топливо. Их производительность управляется автоматически.

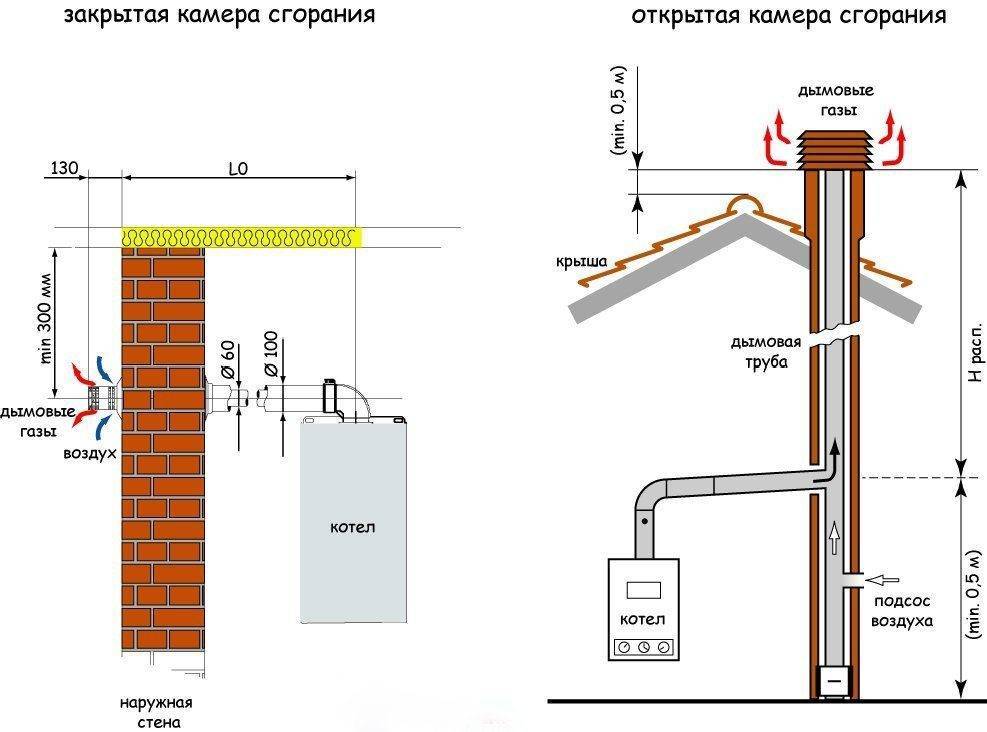

Горелка находится в камере горения, которая бывает открытого или закрытого типа. Кислород для открытых камер поступает из помещения, а продукты сгорания выводятся посредством атмосферного дымохода.

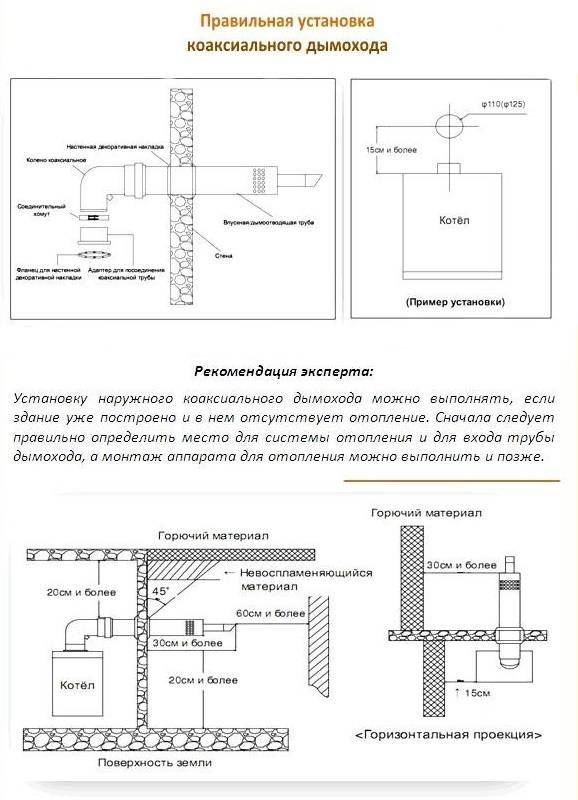

Закрытые камеры оснащают коаксиальной дымоходной конструкцией, а кислород для горения поступает в них с улицы. В этом случае продукты горения отводятся по центральному контуру дымохода, а воздух поступает по наружному.

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

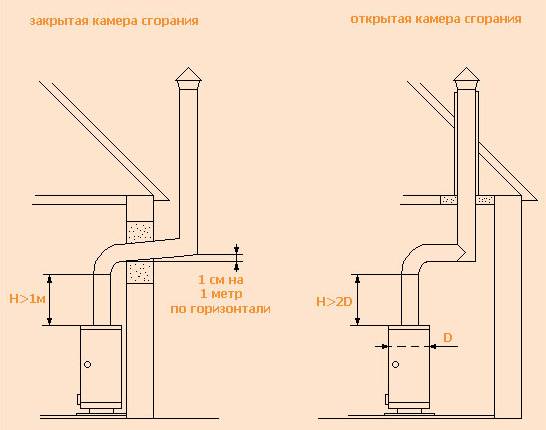

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

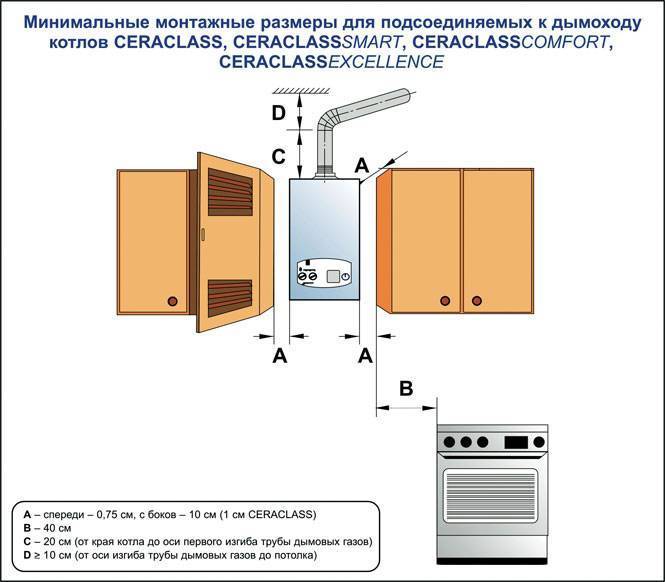

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

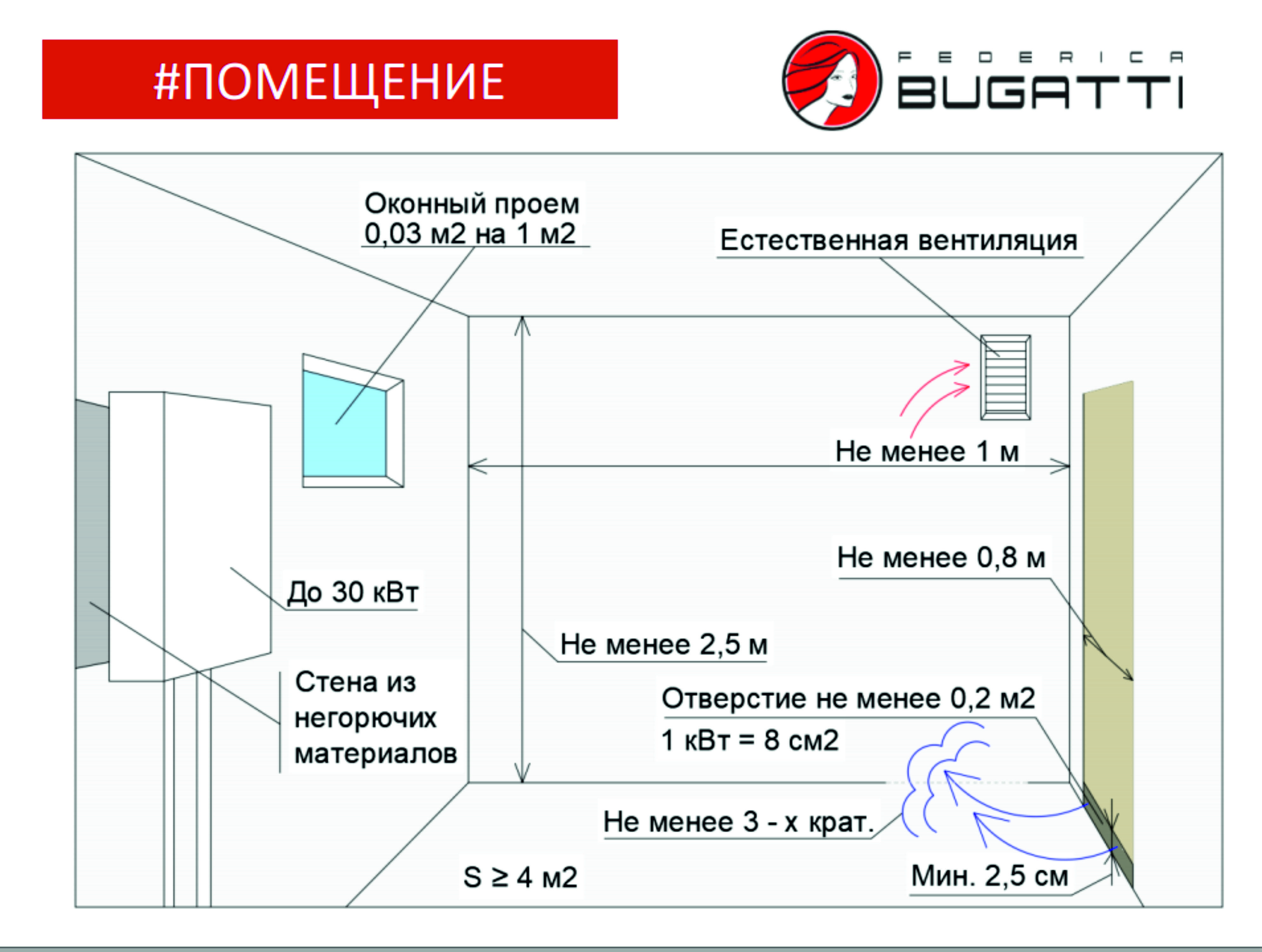

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

  • При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
  • Для отопителя в 60 кВт нужно 15 м³.
  • Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
  • Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или коридоре

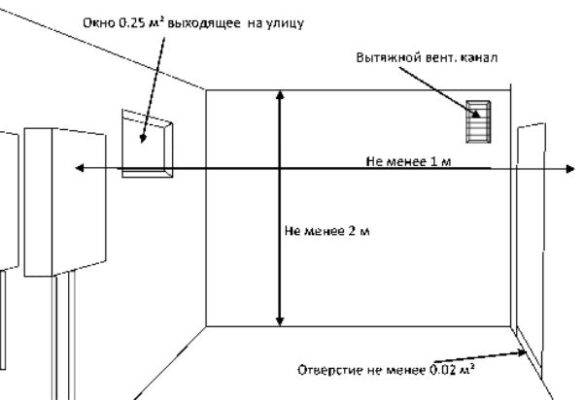

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

  • при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
  • в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

  • расстояние от двери в помещение до входной двери должно составлять не более 12 м;
  • створка должна открываться наружу, чтобы облегчить выход из котельной;
  • ширина дверного полотна превышает ширину котла на 20 см;
  • створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
  • порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Как вписать газовую колонку в кухонный интерьер

Декорируется оборудование в специальный шкаф, которое можно заказать в мебельной фирме и там сделают по индивидуальным эскизам или смонтировать самостоятельно.

Место для скрытого размещения котла нужно предусмотреть заранее

Котел внутри кухонного шкафчика

Механизм изготовления маскирующего шкафа своими руками:

  1. Снимаются размеры с отопительного агрегата, и рисуется предварительный эскиз будущей мебельной конструкции.
  2. Дверцы заказать в фирме по изготовлению кухонных модулей, лучше выбрать с ажурным рисунком, так обеспечится дополнительная вентиляция.
  3. Эскиз будущего изделия можно нанести на стены и агрегат, провести направляющие линии, по которым будет крепиться шкаф.
  4. Для сборки основания необходимо купить листы профиля, взять шуруповерт и саморезы.
  5. Выходящие трубы из колонки, прячутся в металлическую коробку.
  6. Смонтированный профиль, обшивается гипсокартоном и прикрепляются дверцы.
  7. Обрабатывают грунтовкой поверхность и после высыхания красят в необходимый цвет.

Самодельный короб из ДСП

С этим читают

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Требования к установке настенного котла с закрытой камерой сгорания

Существует несколько видов настенных отопительных котлов. Прежде чем отдать предпочтение одному из них, нужно скрупулезно проработать характеристики. Мощность этих установок как правило не превышает 42 кВт. В их устройство входит газовая горелка (газ попадает в камеру и сгорает), теплообменник или теплоноситель, расширительный бак ( в него стекает излишек воды, полученной при нагреве), насос для циркуляции, вентилятор и система безопасности ( она срабатывает при сбоях в системе, а также оповещает о неполадках). Требования к установке отопительных котлов газового направления так же регламентируются СНиП, но имеется ряд отличительных правил, которые нужно учитывать.

  1. Стена или несущая конструкция, на которую будет крепится прибор, должна соответствовать весу котла и выдержать его.
  2. Если стена покрыта декоративной отделкой, то между ей и котлом устанавливается толщиной 3 миллиметра прокладка из огнеупорного материала.
  3. Расстояние до потолка должно быть не меньше полу метра, а до пола не меньше метра.

Какой бы выбор установки газового оборудования для отопления вы не выбрали, нужно получить всю необходимую документацию, позволяющую установку. Получить договор на право подключения к газовой магистрали города. Установку в обязательном порядке предоставить газовой организации и ее специалистам. Конечно это потребует финансовых затрат, но душевное спокойствие не меряется деньгами. Безопасность жителей дома превыше всего. Однако, если вы все таки решите рискнуть и самостоятельно произвести установку котла, то для начала нужно получить соответствующее разрешение от газовой службы. Монтаж дело не из легких и требует максимальной сноровки.

  • Проверить наличие всех комплектующих для начала работ.
  • Убедится, что требования к напольным покрытиям, дверным проемам и оконным сооружения соблюдены согласно СНиП.
  • Произвести стабильную и горизонтальную установку прибора.
  • Газовый аппарат должен быть размещен вдали от электроприборов, а доступ обеспечен всесторонне.

Соблюдение всех вышеперечисленных требований обязательны и упустив хоть одно из них может случится не поправимая катастрофа. При монтаже все нужно взвесить и оценить возможности. Ведь вопрос установки отопительной системы газовым способом, должна проводится специалистами. Риск велик.

Читайте так же:

Пристройка котельных

Конечно, очень удобно иметь отдельное помещение для газового оборудования, но такая возможность есть далеко не всегда, и приходится думать, где разместить газовый котел в частном доме при таких условиях. Решением проблемы является пристройка котельной.

Стандарты в данном случае совпадают с описанными выше, но есть ряд дополнительных требований:

  • Котельную можно пристраивать только к цельной стене;
  • Расстояние между ближайшим окном или дверью должно составлять более одного метра;
  • Котельную можно выкладывать только с использованием негорючих материалов, которые могут продержаться не менее 0,75 часа до возгорания;
  • Стены самой котельной должны возводиться отдельно от главного здания – т.е. потребуется собственный фундамент и четыре новых стены.

Чтобы в обустроенную котельную можно было провести газовую магистраль, постройку нужно в обязательном порядке зарегистрировать. При отсутствии соответствующих документов представители газовой службы попросту откажут в согласовании оборудования, даже если все нормы будут соблюдены.
