Оборудование для резки труб: виды инструментов и особенности их применения

Ликвидация трещин в канализационном стояке

Схема соединения канализационных труб.

Поврежденную чугунную или пластмассовую трубу необходимо ремонтировать, используя средства, различные по своим техническим характеристикам и структуре.

Если устраняют трещину, прежде всего, следует определить материал, из которого изготовлен трубопровод.

Пластмассовые стояки, получившие повреждение, ремонтируют с помощью герметика, с последующим его закреплением скотчем.

Если стояк чугунный, выполняют обезжиривание всей рабочей поверхности.

Для работы необходимо приготовить смесь оксида меди и фосфорной кислоты (1,5:1) и шпатель. Наносят состав на поврежденный участок, быстрыми движениями распределяя его по всей поверхности трещины.

Щели небольшого размера желательно зачеканить, используя зубило с тупым концом.

На стыках рекомендуется размещать прокладку и заливать ее густым раствором цемента. Для устранения дефектов в трубах используют такие материалы, как:

• герметизирующие силиконовые составы;
• эпоксидную смолу;
• техническую серу;
• портландцемент.

Для чего нужен труборез

Для отрезания участков трубопроводов можно воспользоваться ножовкой по металлу, однако, она не даст высокую точность реза, наверняка оставит на торце заготовки заусенцы.

Следом обязательно придется использовать подходящий инструмент для выравнивания краев.

Кроме того, применение такого способа становится невозможным в некоторых местах, не говоря уже о сомнительной эффективности подобного метода раскройки трубного материала.

Точной резки под углом в 90 градусов можно добиться использованием трубореза.

При перпендикулярной резке этим инструментом, в месте реза, достигается высокое качество торцов итоговых заготовок, причем именно труборез по производительности в этом деле неоспоримый лидер.

Труборезы активно используют при демонтаже устаревших систем водоснабжения и отопления, при монтаже участков водопровода для обрезания труб под заданный размер.

Если работы ведутся вблизи от взрывоопасных объектов или там, где невозможно подключиться к электросети, этот инструмент попросту незаменим.

Ножницы

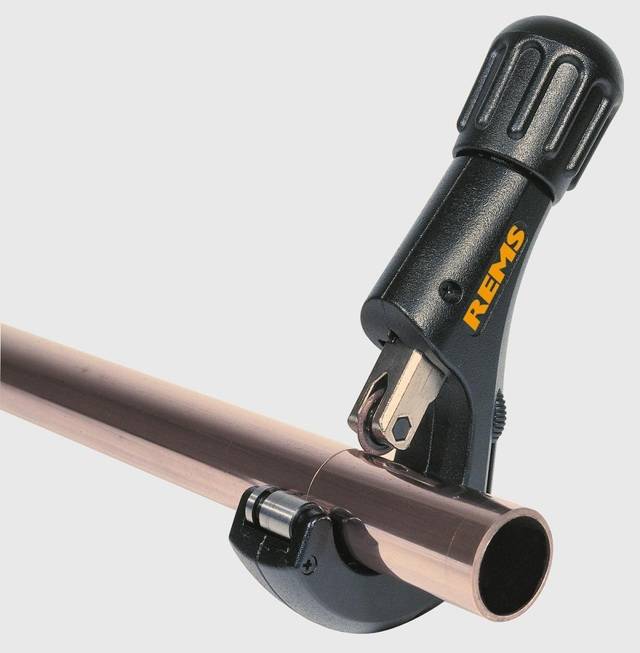

Особенности работы с медными трубами

Разновидности труборезов по толщине стенок труб

Разновидности труборезов по принципу работы

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

• Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
• Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.

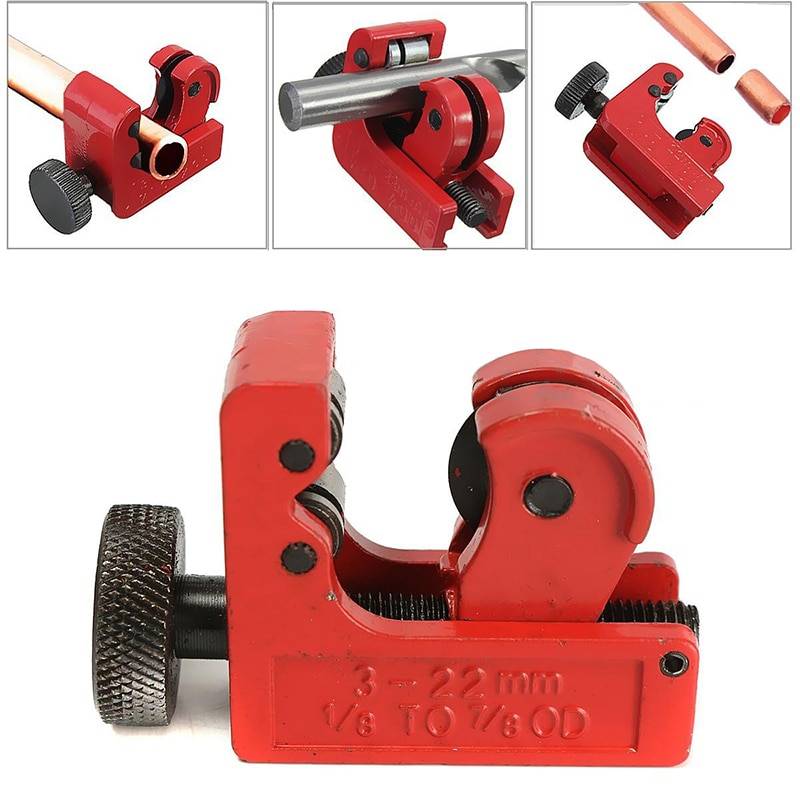

• Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
• Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
• Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
• Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
• Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
• Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
• Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Сравнительная таблица характеристик

Выделим наиболее важные показатели представленных выше моделей труборезов и опишем их в сводной таблице.

Название	Производитель	Диаметр труб, мм	Материал труб	Размеры, мм	Вес, кг
Труборез для медных и алюминиевых труб 3-35 мм NEO 02-010	Польша	3-35	алюминий, медь	95х210х40	0,58
RIDGID P-TEC 5000 40868 (50 мм);	США (Китай)	50	полиэтилен, полипропилен, тонкостенный ПВХ, сшитый полиэтилен	350х180х30	0,2
ЗУБР Профессионал для стальных труб диаметром 10-60 мм 23712-50	Россия (Китай)	10-60	сталь, цветные металлы и металлопластик	418х117х54	2,2
ROTHENBERGER Rocut 26 TC 52005 0-26 мм	Германия	0-26	ПЭ, СПЭ, ПП, ПБ, ПВДФ	350х100х50	0,21
KNIPEX KN-9020225	Германия	0-25	тонкостенная пластмасса, полипропилен, шланги, армированные тканью, пластиковые, резиновые	217х70х25	0,172
Роликовый труборез ⅛ -2 дюйма, 10-60 мм Irwin T-202	США	10-60	сталь	446х166х66	3,16
Kraftool Expert для труб из цветных металлов 3-32 мм	Германия (Тайвань)	3-32	медь, алюминий, латунь, тонкостенная сталь	200х110х40	0,42

Классификация современных труборезов

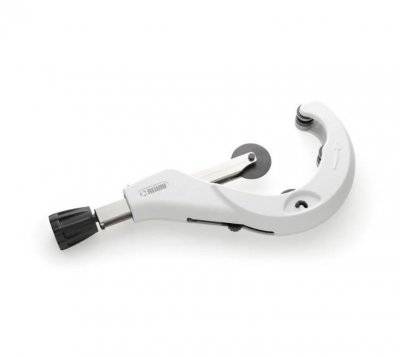

3 REHAU 50-125

Немецкая компания Рехау больше известна как производитель материалов для изготовления окон, но на самом деле компания занимается всеми видами деятельности, связанными с пластиком, и в ее арсенале также есть труборезы поворотного типа. Инструмент компактный и удобный. В качестве направляющих у него имеются три ролика, позволяющее быстро и главное плавно вращать зафиксированную трубу. Рез производит алмазный диск большого диаметра, подводимый резьбовым механизмом.

По сути, ничего революционного или нового. Эти технологии применяют и другие производители, а вот что тут явно выделяется, так это цена. Сложно сказать, чем руководствовалась компания, выпуская довольно простой инструмент, и устанавливая на него цену более 8 тысяч рублей. Да, бренд знаменитый и его имя на слуху у всех, но вряд ли это можно назвать веским поводом для такой ценовой политики. Кстати, отзывов о данной модели в сети почти нет. Видимо, спрос на нее не так велик, как ожидал производитель, по крайней мере, в нашей стране.

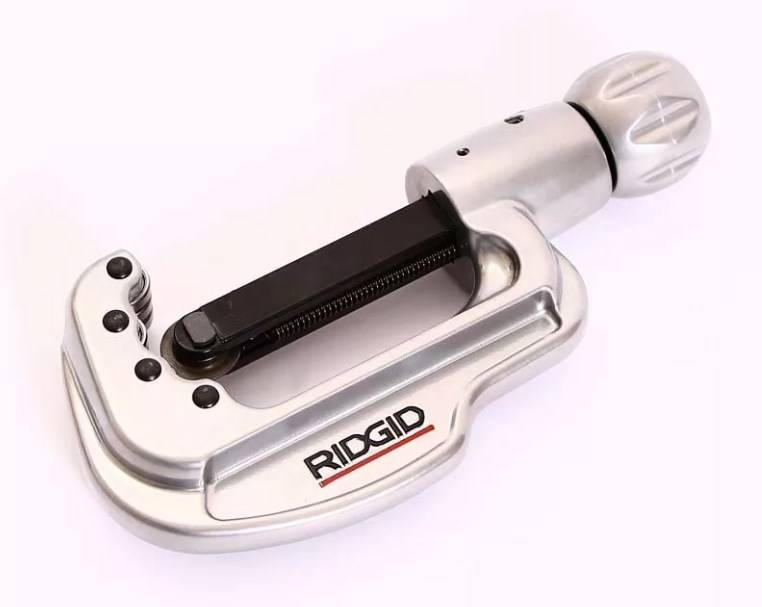

Конструкция ручного трубореза

Ручной прибор для резки стальных труб популярен за счет своей компактности, быстродействия и точности. Достаточно зафиксировать зажим инструмента, и при его вращении вокруг трубы будет осуществляться резка.

Надежно показали себя в работе роликовые и резцовые модели. Резцовый вариант отличается особой конструкцией с острыми зубцами из прочного сплава стали. Благодаря этой особенности срезы получаются ровными. Для обработки подходят трубы с диаметром не больше 10 см.

Роликовый агрегат комплектуется количеством роликов от 1 до 3 в зависимости от типа обрабатываемых труб. Для работы с трубами до 10 см в диаметре привлекается трехроликовое устройство.

Одни мастера покупают, а другие стремятся сделать труборез ручной для стальных труб своими руками, потому как инструмент очень прост в обращении, удобен, его эксплуатация не требует дополнительной подготовки и навыков. Если с простотой и удобством устройства согласны все, то остается заметить, что для выполнения большого объема работы нужна хорошая физическая сила мастера.

Изготовление своими руками

Труборез для стальных труб вполне реально сделать своими руками. Конечно, такую работу нельзя назвать простой, но приложив терпение и старание, можно справиться без проблем.

При использовании трубореза рекомендуется одевать защитную экипировку

Инструкция по изготовлению:

1. От катанки отрежьте кусок величиной 13,5 см. Срежьте с его нижнего края фаски и закруглите их. Для этого лучше всего использовать напильник.
2. Отрежьте от прямого конца 9 см. Просверлите 8,5-миллиметровое отверстие под прижимной болт.
3. От верхнего края отступите пару сантиметров и прикрепите к нему полотно для резки по металлу. Для этого можно использовать прижимные винты, стальную ленту и заклепки.
4. С закругленной стороны необходимо сделать отверстие под ось. Для этого подойдет 0,8-сантиметровый патрубок.
5. Основа правой части состоит из катанки и имеет более сложную форму. От ее рабочей поверхности нужно сделать два участка длиной 4 см, угол которых по горизонтали будет составлять 30 градусов, а их угол между собой будет равным 90 градусов. Эта часть будет напоминать собой крышу жилого дома. Свободный отрезок заправляется под рукоятку.
6. На отогнутые детали этой части прикрепите два полотна для резки металла. Эта работа производится так же, как в пункте 3. Причем полотна должны смотреть в одну сторону.
7. В катанке с левой стороны сделайте отверстие под прижимной болт. Сложите левую и правую детали и прикрепите на правую деталь в том месте, где будет располагаться ось на левой части, стальную полосу.
8. В отверстие на левой детали вставьте болт и наденьте на него пружину. Поставьте на место ось из патрубка. Вкрутите болт в сделанное под него отверстие на правой части.

На этом работу по изготовлению трубореза можно считать завершенной. Убедитесь в правильности его работы.

Принцип работы ручных моделей

В быту раскройка стальных труб проще всего осуществляется роликовым труборезом. Этот инструмент имеет несколько дисковых ножей и легко справляется с материалом диаметром до 100 миллиметров.

Для труб большой длины есть специальные устройства, комплектующиеся не только режущими, но и направляющими роликами. Это позволяет четко зафиксировать деталь любых размеров и обеспечивает ее продольную устойчивость в процессе обработки.

Для раскроя стальных труб диаметром больше, чем 40 миллиметров не стоит брать ручной роликовый труборез. Усилия придется предпринять значительные, а идеального среза добиться вряд ли удастся

Трубы большого диаметра (150-200 мм) целесообразно резать роторным агрегатом, снабженным телескопическим механизмом, отвечающим за разворот режущих роликов. Эти конструкции предоставляют возможность проводить обработку деталей в неблагоприятных условиях (котлованы, выемки, траншеи и пр.).

Роторный труборез – идеальное решение для отсечения стального трубного материала, предназначенного для прокладки коммуникационных сетей. Агрегат надежно работает, проявляет эксплуатационную устойчивость и совершает четкое, ровное отсечение, не оставляя зазубрин

В роторном приборе ролики крепятся по внешнему периметру трубы. При воздействии на рычаг, снабженный механическим усилителем, их прижимает к поверхности обрабатываемой детали.

Дополнительные движения увеличивают подачу, и происходит постепенное разделение. Рез осуществляется не столько усилием, сколько развиваемым крутящим моментом. Технология обеспечивает ровный, гладкий край отсечения при работе даже с более прочной легированной сталью.

Устройство и характеристики

Конструктивно разные виды труборезов заметно отличаются друг от друга, но при этом принципов работы у них всего два:

Орбитальная резка, когда деталь закреплена неподвижно, а инструмент обхватывает ее и проворачивается, за счет чего режущая часть движется по кругу, формируя углубляющуюся с каждым оборотом борозду вплоть до того момента, пока заготовка не разделится на две части

При таком способе важно в месте резки по диаметру трубы оставить достаточное свободное пространство для движения инструмента. Этот принцип работы позволяет отрезать трубный материал в условиях ограниченного пространства непосредственно на смонтированном трубопроводе.
Труборез находится в фиксированном положении, то есть стационарно установлен, а вращается сама деталь относительно продольной оси

Для этих целей часто используют специальный станок. Метод применяется, например, при массовом производстве трубного материала, либо же при большом диаметре трубопровода.

Из обоих принципов работы можно сделать вывод, что труборез представляет собой некий инструмент или механизм с корпусом специфической формы для фиксации на трубе или ее захвата.

В большинстве случаев корпус напоминает хомут, с противоположной стороны которого находится режущий элемент, выполняющий две функции: непосредственно разрезание материала и прижим корпуса как можно плотнее к детали, упираясь в нее с противоположной стороны.

По крайней мере именно так выглядит большинство ручных труборезов для работы с металлическими заготовками.

Материал

В зависимости от вида трубореза, его корпус может быть изготовлен из алюминиевого, цинкового сплава, инструментальной стали или ударопрочного пластика.

Для обеспечения устойчивости к коррозии металлический инструмент покрывается хромом либо порошковой краской, устойчивой к механическим повреждениям.

Стальной труборез зачастую собирается из деталей, часть из которых проходит дополнительно закалку.

Это делается для большей устойчивости трущихся или максимально нагруженных узлов.

Хромированный инструмент при этом легко переносит повышенную влажность, устойчив к износу, коррозии, а кроме того, имеет привлекательный вид.

Режущие элементы трубореза изготавливаются преимущественно из быстрорежущей, инструментальной и легированной стали.

Размеры и вес труборезов

Размеры любого трубореза прежде всего зависят от его конструкции и максимального диаметра труб, для реза которых он предназначен.

Так, например, ножницы для 42-миллиметровых изделий весят в среднем 300 – 500 г, а их длина составляет 250 – 350 мм.

Для электрических моделей габариты и масса зависят дополнительно от мощности установленного двигателя и механизма фиксации трубных фрагментов.

В этом случае показатели полностью индивидуальны.

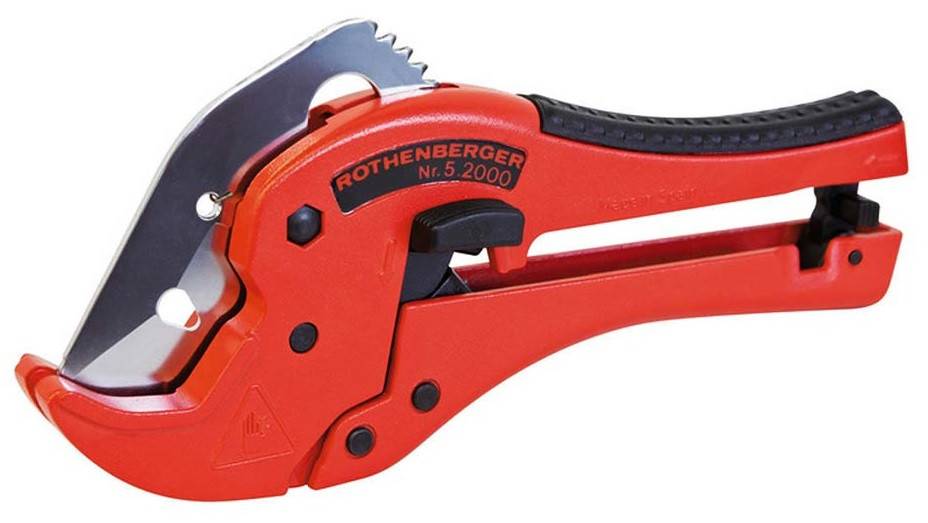

Труборез-ножницы с храповым механизмом

Гильотинный труборез с храповым механизмом называют ещё ножницами. Он имеет встроенный механизм, который позволяет разрезать трубу лезвием не одномоментным движением, а многократно прилагаемым усилием, что снижает физическую нагрузку на мышцы руки.

Структура и свойства ножниц

Гильотинный труборез похож на разводной ключ с двумя ручками. Он имеет одну литую рукоятку, заканчивающуюся широким С-образным основанием для фиксации трубы, и вторую ручку, которая прижимает режущее лезвие посредством трещоточного механизма.

Инструмент оснащается кнопкой возврата резца в исходное положение и фиксатором закрытого состояния для удобства транспортировки.

При покупке трубореза необходимо измерять разболтанность лезвия и подвижной рукоятки: чем она выше, тем хуже будет качество срезов

Рабочий диаметр ножниц варьируется от 3 до 75 мм. Особенностью является резкое возрастание стоимости устройства при увеличении максимально возможной толщины трубы свыше 42 мм.

Чем толще лезвие, тем больше вероятность, что оно прослужит долго. Тонкие режущие элементы ставятся только на дешевых моделях труборезов

Производители стараются сделать дизайн резака и лезвия таким, чтобы минимизировать необходимое рабочее пространство. Лезвия могут быть гладкими или зубчатыми. Некоторые модели оснащаются встроенным фаскоснимателем, но обработка торца трубы осуществляется уже после резки, а не одновременно с ней.

Преимуществами гильотинного трубореза являются:

• низкая стоимость инструмента;
• возможность резки в ограниченном пространстве;
• использование при работе только одной руки;
• отсутствие стружки и заусениц при резке.

Недостатков у ножниц тоже хватает:

1. Усталость рук при больших объемах работы.
2. Необходимость заточки лезвий.
3. Высокая стоимость сменных лезвий.
4. Поперечная деформация труб при резке.
5. Вероятность приобрести недорогой инструмент, который затупится уже после десятка разрезов.
6. Ограниченность максимального диаметра трубы.

Несмотря на недостатки, гильотинные модификации являются идеальным вариантом для монтажа пластиковых труб небольших диаметров при малых объемах проводимых работ.

Как пользоваться ножницами для труб?

Процесс резки гильотинным турборезом мало отличается от работы обычными ножницами, но имеет свои особенности.

Для разрезания этим инструментом трубы необходимо осуществить такие действия:

1. Нарисовать на трубе место разреза.
2. Расположить трубу на широком основании трубореза так, чтобы намеченная полоска реза была точно напротив лезвия.
3. С помощью рукояти надавить лезвием на трубу.
4. После каждого полного сжимания ручек ослаблять их, возвращая в исходное положение.

Следует повторять ритмичное сжимание ручек инструмента до полного перерезания трубы.

В процессе резки нежелательно держать трубу на весу, потому что на конечном этапе она может обломаться и испортить ровность среза

Ряд инструментов имеет трещоточный механизм, каждый щелчок которого оповещает о перемещении внутреннего храпового механизма на один зубчик. Звук щелчка означает, что уже можно разжать ручки инструмента и повторить нажатие из более удобной позиции.

Более подробно о том, как пользоваться ножницами для резки пластиковых труб можно прочесть в этом материале.

1 RIDGID P-TEC 5000 40868

Поворотный труборез – инструмент, который производители до сих пор умудряются модифицировать, добавляя ему новые функции. Например, данная модель умеет не только резать пластиковые трубы, но и одновременно обрабатывает кромку, делая ее наклонной и удобной для дальнейшего соединения.

В качестве режущего элемента здесь выступает лезвие, а не диск, как в большинстве моделей. Оно установлено в специальный держатель, изготовленный под наклоном. Поворачивая инструмент вокруг зафиксированной трубы, он одновременно делает рез и снимает фаску, и это очень удобная функция, существенно ускоряющая процесс монтажа. Также следует отметить удобный и надежный механизм подвода лезвия. Он управляется кнопкой, расположенной на рукоятке. В момент поворота оператор получает возможность постепенно усиливать нажим и за несколько поворотов полностью распускать даже трубу с самой толстой стенкой. И напоследок – компактность. Инструмент очень маленький и легко помещается в карман

Преимущество не самое важное, но имеющее место быть

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Примеры моделей труборезов

5 GROSS PIRANHA

Иногда, кажется, что бренд Гросс зашел во все сферы, и оказывается, в его арсенале есть даже поворотные труборезы, позволяющие быстро и аккуратно резать пластиковые трубы. Это лучший инструмент в плане удобства, так как у него длинная рукоятка, работающая как рычаг. Поворачивать его очень удобно, хотя, пришлось пожертвовать компактностью.

Также здесь есть направляющие ролики, а рез производится при помощи алмазного диска, плотно зафиксированного в основании. В отличие от большинства моделей, здесь прижимают заготовку именно ролики, а диск остается на месте. Сложно сказать насколько это практично, но однозначно замена диска вызовет некоторые трудности, особенно учитывая, что инструмент не разборный. В общем, обычный труборез, без изысков и революционных новшеств. А вот цена для него высокая, хотя если изучить продукцию данного производителя, понимаешь, что для него такая ценовая политика является нормой.

Выводы и полезное видео по теме
