Руководство как определить глубину залегания грунтовых вод

Дренажная система своими руками на участке: некоторые секреты выполнения работ и нюансы устройства

Монтаж своими руками дренажа на участках хотя и довольно трудоемкий, но вполне выполнимый самостоятельно процесс. Главное здесь – не отступать от плана выполнения и очередности работ. И хотя примерный алгоритм сейчас будет представлен, стоит понимать, что для каждого участка он может дополняться, в зависимости от грунта, ландшафта и т.п.

Составление подробного плана работы и схемы будущего дренажа на участке. На этом этапе учитывается каждая мелочь, каждый нюанс (наклон грунта, его состав, глубина залегания грунтовой воды, необходимый диаметр труб и т.п.

Разметка участка согласно план-схеме с учетом размеров

Копка траншей под дренажные желоба или трубы. Подготовка мест для колодцев и трапов

Укладка в траншеи геотекстиля (если это необходимо), а также подсыпка их песком или гравием

Укладка непосредственно дренажного материала (трубы, желоба и т.п.). Установка колодцев

Засыпание дренажа грунтом и приведение участка в первоначальное состояние

Что же касается дренажа своими руками на дачах, а именно того, как сделать дренаж вокруг дома своими руками, то существенных отличий с осушением участка здесь не будет. Необходимо лишь напомнить, что отмостка должна быть качественной и иметь хорошую гидроизоляцию. В противном случае от магистралей водоотведения толку будет немного.

Где не следует искать воду

Растительность, произрастающая на участке, а также его рельефные особенности позволяют определить не только близкое расположение воды, но и ее отсутствие. Воду не следует искать в следующих местах:

• на холмистых участках;
• возле водоемов, в том числе рек, озер и прудов;
• в непосредственной близости от обрывов рек;
• на участке, где растет бук или акация;
• в непосредственной близости к карьерам или водозаборам.

Ни одно живое существо не способно выжить без воды. А значит, водоносная жила подобна золотой, и искать ее не менее увлекательно. Собственный колодец позволяет решить проблему отсутствия центрального водоснабжения на участке. Но даже при отсутствии этой проблемы, автономное водоснабжение значительно сэкономит время и средства. Главное — приступая к поискам воды, использовать не один метод, а несколько.

В настоящее время наиболее популярным способом является использование алюминиевой проволоки. Однако, даже отыскав место залегания воды, нужно использовать и другие способы, которые подтвердят этот факт и позволят избежать ошибок.

Естественные источники: минимум затрат и максимум пользы

Перед остановкой выбора в пользу того или иного способа водоснабжения, лучше проконсультироваться со специалистом и провести геологические исследования. Важным фактором является назначение использования. Если речь идет о купании или разведении рыб, то нужно серьезно отнестись к качеству воды, уровню жесткости и кислотности, наличию химических примесей.

Ручей или родник – естественное водоснабжение

Идеальным вариантом для наполнения является близкое расположение ручья или родника. Для большого пруда от источника роется канал, для маленького – траншея. Дно устилается пленкой, чтобы исключить просачивание воды, а также засыпается слоем гравия. Можно, чтобы поток падал водопадом, тогда вода насыщается кислородом, что необходимо для создания правильной экосистемы.

Обязательно приток воды сделать таким образом, чтобы она проходила через фильтр из песка и гравия. Это обезопасит от химических примесей, паразитов, мелких вредителей, больных рыб. При наполнении маленького пруда можно ограничиться шлангом, через который пускать воду по необходимости.

Скважина – источник с недостатками

В садовых условиях используют поверхностные скважины, но в летнюю жару они часто пересыхают. Еще один минус – большой риск попадания сточных вод, химии и прочих примесей. Обычно этот способ используется для полива.

Для решения вопроса о том, как наполнить пруд водой с помощью скважины, важно пригласить специалиста и буровую машину, с целью получения межпластовых вод, которые более труднодоступны. Обычно устанавливается насос, который обеспечит бесперебойную подачу, но для него нужен доступ к электричеству

Если глубина скважины достаточная, то вода не будет мутной. Единственный минус при использовании для купания или разведения рыб – это низкий уровень обогащения кислородом, а также высокое содержание железа. Специальный фильтр поможет справиться с химическими элементами, а дополнительное оборудование – с озонированием. Самый простой способ обогатить воду кислородом – уложить на дно пруда шланг, в котором заранее сделать дырочки. Периодически пускать через него воздух компрессором. Лучше сдать пробу в лабораторию на исследование.

Осадки доступны в любое время года

Дождевые осадки и талая вода актуальны на даче как самостоятельно, так и в качестве дополнительного источника для прудов. Обычно в расчет берутся все осадки, которые стекают по сливам с крыши дома и участка. Наиболее простой способ – это установить бочки у сливов, но поднять полную емкость в одиночку сложно. Часто от бочки прокладываются водотоки.

В идеальном варианте – нужно выполнить работы по прокладке труб по всему участку, а также расчету угла наклона, чтобы осадки стекали естественным путем. Наклон в 3% не будет бросаться в глаза, но выполнит свою функцию. Проще подвести водоток, который при желании можно прикрыть кустарниками.

Условия залегания подземных вод

По условиям залегания обычно выделяют следующие типы подземных вод:

Воды верховодки. Верховодкой называется подземная вода, залегающая на небольшой глубине в зоне аэрации — зоне свободного проникновения воздуха. Обычно верховодка не имеет сплошного распространения, а образует сравнительно небольшие линзы, которые подстилаются водоупорными породами (рис. 23). Мощность таких линз верховодки обычно не превышает 0,5—1 м, реже достигает 2—3 м. Здесь вода находится уже в гравитационной форме и обладает уровнем. Уровень воды верховодки подвержен значительным колебаниям, чем и объясняется ее исчезнове­ние в колодцах в районах с засушливым климатом.

Грунтовые воды. Атмосферные воды, просачиваясь сверху вниз до водоупора, а затем перемещаясь в горизонтальном направлении, постепенно заполняют все пустоты горной породы. Так возникают водоносные горизонты (рис. 23).

Водоносным горизонтом называется пласт или слой породы, в котором поры, пустоты и трещины заполнены водой. У каждого такого пласта имеются кровля и подошва. Если пласт не полностью заполнен водой, то под водоносным горизонтом понимают лишь его водонасыщенную часть. Первый от земной поверхности постоянный водоносный горизонт называется горизонтом грунтовых вод. Грунтовые воды обладают свободной поверхностью — зеркалом, или уровнем грунтовых вод. Этот уровень непостоянен. Обычно он повышается в дождливые и понижается в засушливые периоды. Если уровень грунтовых вод на каком-то участке поднимается до земной поверхности, то здесь образуется болото.

Вцелом грунтовые воды характеризуются наличием свободной водной поверхности — уровня, наличием только одного, подстилающего, водоупора и отсутствием напора.

Межпластовые (пластовые) воды. Отличие межпластовых вод состоит прежде всего в том, что они заключены между двумя водоупорами, т. е. ограничены ими и сверху (со стороны кровли) и снизу (со стороны подошвы). Водоносные горизонты, содержащие межпластовые воды, обычно характеризуются обширной областью распространения, часто измеряемой тысячами квадратных километров. При этом они залегают на значительной глубине, выходя на поверхность лишь на периферии.

Подземные воды вместе с вмещающими их породами образуют гидродинамические системы, которые делятся на безнапорные и напорные.

Безнапорные гидродинамические системы обычно характерны для бассейнов грунтовых вод, не обладающих естественным напором.

В пределах напорных систем атмосферные воды попадают в проницаемый пласт в районах, где он обнажается на поверхности, в так называемой области питания. Постепенно атмосферная влага проникает вглубь и полностью насыщает весь пласт. Перемещаясь по пласту, вода достигает других участков выхода его на поверхность и самоизливается, образуя источники подземных вод. Это область разгрузки, или дренажа пластовых вод. В зависимости от рельефа и высотного положения областей питания и разгрузки в центральной, наиболее прогнутой части бассейна могут существовать условия, благоприятные для создания напора, т.е. самопроизвольного излияния воды под давлением (рис. 24,а).

Таким образом, в центральной части бассейна образуется область напора, в пределах которой вода из скважин способна изливаться в виде фонтана. Высота подъема воды зависит от расположения скважин относительно областей питания и дренажа и от гидростатического уровня.

Гидростатическим (пьезометрическим) уровнем называется воображаемая поверхность, проходящая через область питания и разргузки и определяющая высоту подъема воды в данном месте (рис. 24). Пьезометрический уровень обычно выражается в абсолютных отметках по отношению к уровню моря. Выше этого уровня артезианская вода при фонтанировании подняться не может.

Другой характеристикой области напора является гидростатический (пьезометрический) напор, под которым понимают высоту столба воды от кровли водоносного горизонта до пьезометрического уровня. Пьезометрический напор выражается в метрах.

Дренажная и ливневая канализация: разновидности этих систем и их особенности

Системы имеют абсолютно разное строение, из схожих элементов только трубы и колодцы. При этом, они различаются не только по строению, но и по способу монтажа.

Дренажная канализация (закрытый тип)

Располагается только под землей, соответственно, относится к закрытому типу канализационных систем. Единственные элементы, которые частично располагаются над поверхностью – это колодцы.

Закрытая дренажная система в разрезеИсточник domstroim.org

Существует несколько факторов, которые определяют, нужна на участке дренажная система или нет. Ее делают в таких случаях:

• если на участке достаточно высоко расположен водоносный слой;
• почва глинистая или суглинистая;
• в районе, где располагается участок, часто случаются паводки;
• обустраивается заглубленный фундамент;
• участок располагается в низине.

Если выполняется одно из этих условий, то скорее всего без дренажа появятся проблемы с подтоплением или повышенной влажностью подвала и фундамента.

Дренажная система состоит из следующих элементов:

• Дрены (дренажные трубы для канализации, изготовленные из геотекстиля и имеющие перфорацию, через которые вода попадает в дренаж).
• Пескоуловители (не дают трубам засориться при частом попадании ила и песка).
• Система водоотвода. Ведет очищенную от ила и песка воду прямо в дренажные колодцы.
• Несколько типов колодцев.

После колодцев, где вода очищается, она попадает в общий накопитель, а далее, либо используются для личных нужд, либо выводится в сточную систему.

Материалы, из которых изготавливаются дрены:

Пластик. Долговечные, не очень дорогие, очень крепкие и устойчивые к низким температурам.

Так выглядит пластиковый дренажный промежуточный колодецИсточник kostroma.moydom.ru

Стандарты труб:

• маркировка SN 2-4 (глубина до 3-х метров);
• маркировка SN 6 и то, что идет выше для глубины до 5 метров.

Пример обустройства дренажной системы показан в видеоролике:

Устройство ливневой канализации (открытый тип)

«Ливневка» состоит из двух частей – верхней и нижней. В систему входит:

• желоба, в которые с крыши попадает вода, и, которые ведут ее дальше;
• воронки и вертикальные трубы. В воронки попадает вода и далее, по вертикальным трубам попадает в нижнюю часть «ливневки»;
• хомуты для укрепления труб при их соединении;
• тройники и поворотные колена, которые связывают горизонтальные и вертикальные трубы между собой, также туда может крепиться воронка;
• колодцы.

Система собирается как конструктор, надо составить чертеж системы, аккуратно скрепить детали и получить готовую ливневую канализацию.

Чаще всего для желобов используются такие материалы:

• оцинкованное железо;
• медь;
• керамик;
• пластик (ПВХ).

Из чего будет сделана ливневка, выбирается в зависимости от устройства дома, его архитектуры и материала, из которого изготовлена кровля. Можно дополнить желоба сетками и антиобледенительным кабелем, чтобы весной лед не закупоривал вывод воды.

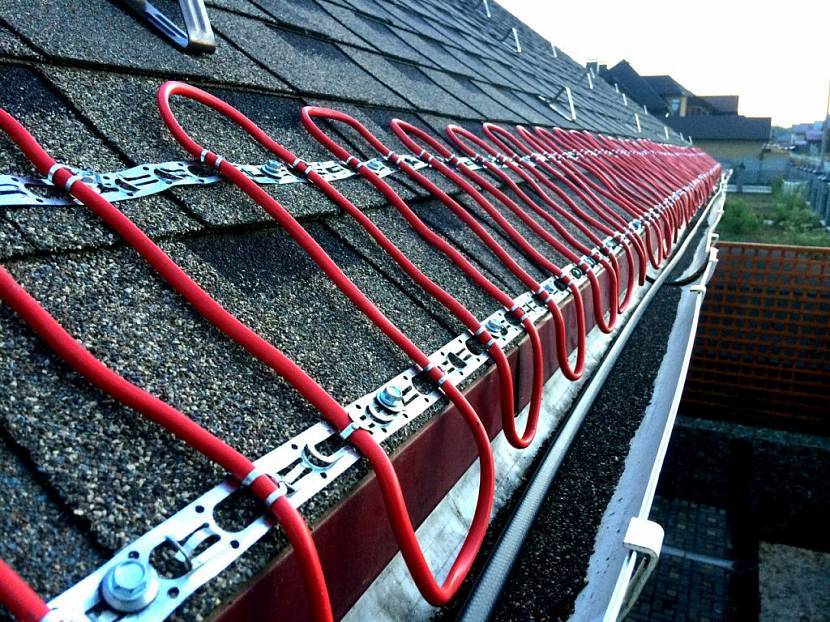

Обустройство антиобледенительной системы на крыше домаИсточник rmnt.ru

Для изготовления промежуточных и основных колодцев используют следующие материалы:

• ПВХ (дорогой, но очень эффективный вариант);
• Кирпич и камень (долговечный, но следует правильно собрать);
• Кольца из железобетона (трудны в установке);

Конструкция у них точно такая же, как и у закрытого дренажа.

Комбинация ливневой и дренажной канализаций

Вся система устанавливается в одну траншею. Схема дренажа и ливневой канализации на участке, достаточно проста. Через узловой тройник вода снаружи и изнутри (осадки и грунтовые воды) будет попадать в дренажный колодец.

Трубы дренажа проходят по всему участку, собирают воду и далее она выводится в колодцы, где откачивается насосом за пределы участка. В «ливневке» вода собирается и выводится в коллекторный слив, после которого, через упомянутый выше колодец, попадает в магистральную систему труб, существующую автономно от дренажа, но в одной траншее (для ливневой системы перфорация не нужна). По системе магистральных труб, вода попадает в перепускной колодец, в котором так же, как и в дренаже, откачивается насосом.

Обычно основной колодец находится в нижней точке участка и воду из него приходится откачивать насосомИсточник dp32.ru

Соединение ливневой и дренажной систем очень выгодно, требуется лишь широкая траншея, все, что необходимо – это обозначить место для отводной магистрали, в которой вода из обеих систем будет идти по разным путям, чтобы они не были перегружены.

Через узловой тройник вода снаружи и изнутри (осадки и грунтовые воды) будет попадать в дренажный колодец.

Принцип работы дренажа и ливневой канализации

Ливневая канализация: точечный водоотвод. Точечные элементы необходимы для сбора осадков, будь то дождь, талый снег, растаявший град. Воду можно по желобам отправить в водоотвод, а далее отправить в специальные канавы с решетками, по которым вода будет удаляться с участка. Очень актуально, при расположении здания на склоне, так как при выборе правильного угла не нужно будет строить дополнительных желобов, а выводить воду напрямую в канавы.

При линейном водоотводе, вода отводится по желобам, воронкам в специальную магистральную систему, состоящую из труб, которые подходят для дренажа и ливневой канализации. Далее по этой магистральной системе, стоки попадают в коллектор, а затем, в зависимости от проекта, вода может уйти в накопитель, а может за участок.

Дренажная система с накопительной емкостью и поливом участкаИсточник dp32.ru

При глубинном дренаже, вода из поднимающихся грунтовых вод, постепенно, отдельными частями выводится в колодец, а оттуда откачивается насосом и выводится. Такая система имеет 3 типа:

• Горизонтальный;
• Вертикальный;

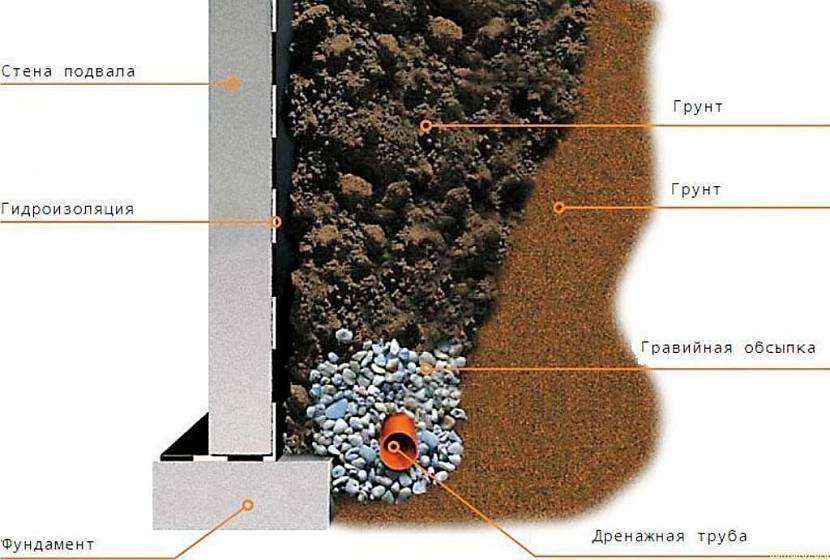

• Пристенный. При наличии в доме подвала или цокольного этажа, требуется отводить от них грунтовые воды. Эффективнее всего справляется пристенный дренаж – недалеко от стен устраивается влагоприемник, а сама стена тщательно гидроизолируется.

Уход и правила по эксплуатации

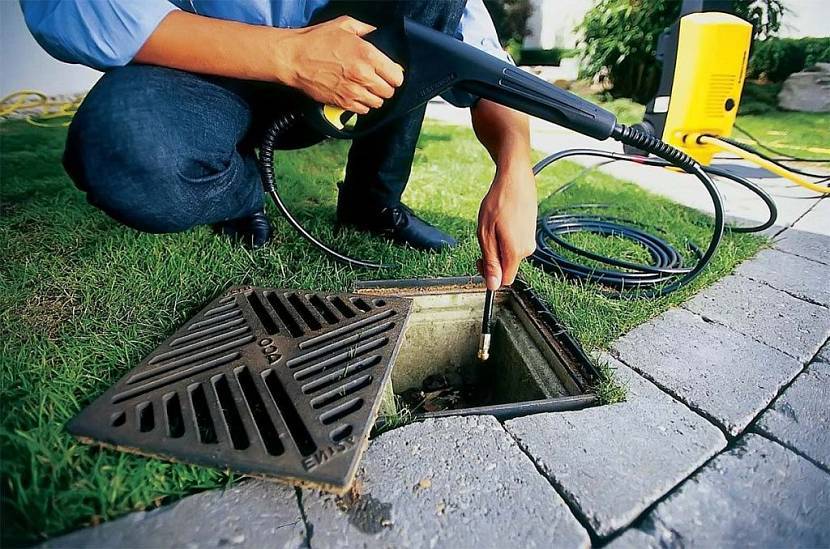

Обе системы требуют регулярной проверки и очистки от ила, песка, глины и прочего мусора. Требуются сезонные осмотры – в конце осени, когда сезон дождей заканчивается и в конце зимы, чтобы убедиться, что водопропускная способность не нарушена. Несмотря на различные фильтры, пескоуловители и сеточки для мусора, грязь все равно проникает внутрь. Они находятся везде: в трубах, желобах и в колодцах. При отсутствии ухода, система просто засорится и перестанет функционировать.

Своевременная чистка труб дренажной и ливневой системы водоотведения на даче позволит избежать многих проблемИсточник dp32.ru

Чтобы очистить трубу достаточно включить насос на максимальную мощность и прогнать по трубам обычную воду из шланга, она соберет всю грязь и принесет в колодец. В желоба можно налить воды и она также соберет всю грязь и далее пойдет по вертикальным трубам. Чем сильнее будет напор, тем больше грязи и мусора уйдет.

Уже в насосе всю воду выкачивают еще более мощным насосом или илососом, когда вся вода кончится, необходимо будет почистить стенки. Чаще всего этим заканчивается промывка, но если за системой долго не ухаживали, бывает так, что приходится вручную, с помощью скребка очищать стенки и дно колодца. Поэтому регулярная очистка необходима для того, чтобы обе системы работали стабильно.

Правила установки двойной системы

Грамотная установка комбинированной системы обязательно выполняется по заранее созданному проекту, в котором указываются нюансы, касающиеся привязки к участку и синхронизации работы колодцев, чтобы и дренаж и «ливневка» исправно работали как в штатном режиме, так и при перегрузке.

При монтаже требуется учитывать следующие нюансы:

• Обустройство дренажной системы это достаточно недешевое удовольствие. Если же что-то пойдет не так и через несколько лет дренаж перестанет работать, то на его восстановление придется затратить средств не меньше, чем на проведение нового, особенно учитывая, что придется «расковыривать» ландшафтный дизайн. Как итог, обустройством дренажа должны заниматься профессионалы.
• В период половодья каждая из систем будет перегружена. Так как они собирают влагу с разных источников, то и дрены должны быть проложены для каждой системы отдельно. Можно это делать в одной траншее, но на разной глубине. Колодец для сбора воды можно использовать общий.
• При выкапывании траншей для дренов обязательно стоит учесть, что дно ямы будет устлано щебнем и песком. Это значит, что при необходимости разместить дрен на определенной глубине, яму надо выкапывать глубже на толщину слоев песка и щебня.

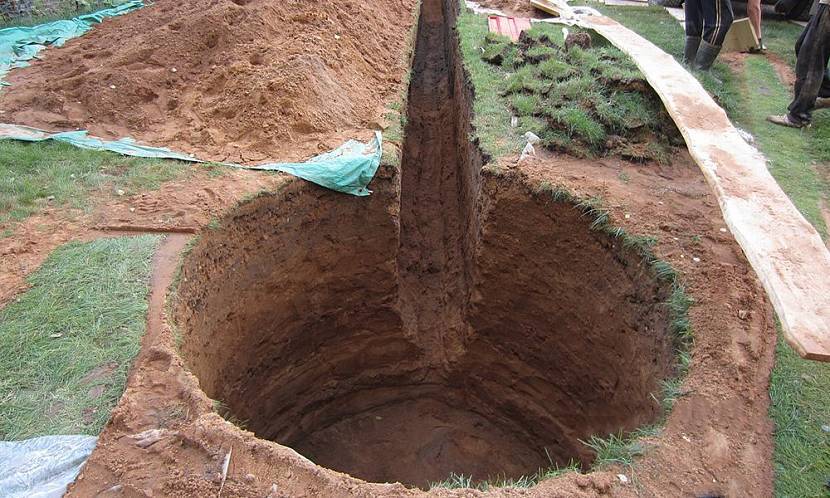

Котлован для колодца дренажной системы должен быть достаточно глубокимИсточник besplatka.ua

• Обычно вода собирается в накопитель (яма или резервуар), откуда используется для технических нужд или откачивается в водоемы или просто подальше от участка. Если для дренажа используются перфорированные трубы, то отводящие всегда цельные. При совмещении их в одной траншее по вертикали, перфорированные укладывают снизу, а обычные сверху.
• Если в траншее трубы магистрали и дрены совмещают по горизонтали, то их прокладывают параллельно, на небольшом расстоянии друг от друга (чтобы в случае, если магистральная труба повреждена, вода оттуда не попадала в дренажную систему и не перегружала ее).

Про монтаж ливневой системы и дренажа в следующем видео:

Комбинированная система дренажа и ливневой канализации является не только эффективным средством для избавления от подтопления участка, но и достаточно выгодным предложением, так как позволит упростить систему и сэкономить при приобретении многих дополнительных элементов. Получается, что будет сохранена целостность фундамента и будут сэкономлены деньги на гидроизоляции и обустройстве обеих канализаций по отдельности.

Отвод воды

Прежде чем начинать проектировать систему для отвода грунтовых вод, необходимо решить, куда они будут отводиться. Доступно несколько вариантов на выбор.

Схема дренажного водоема.

Может быть организована накопительная система. Это оптимальный вариант для регионов с большими сезонными колебаниями влажности. К примеру, за сырую весну вода накопится, а засушливым летом будет применяться для полива. Грунтовые воды будут собираться в специально предназначенные для этого емкости. Их можно оставить на поверхности или при желании закопать. Воду можно собирать и в искусственный водоем, но это требует более серьезных материальных и трудовых затрат.

Если в вашем поселке есть общая система стоков воды, имеет смысл организовать отвод грунтовых вод именно в такую систему. При наличии вокруг участка свободной территории воду можно отводить туда, но в большинстве случаев это нецелесообразно.

Схема укладки дренажных труб.

Если нет никаких вариантов для отвода воды, ее придется накапливать. Для этого на участок завозятся специальные резервуары. По мере наполнения резервуаров вызывается ассенизаторская машина, и они освобождаются.

Довольно часто владельцы участков комбинируют несколько способов. К примеру, весной накапливают воду в резервуарах, используют ее летом для полива, а осенью отводят то, что не пригодилось.

Как правило, потребность в отведении подземных вод появляется только на суглинистых и глинистых почвах. Песчаные грунты сами выполняют функцию дренажа.

Выбор места для бурения источника воды

При выборе места для бурения скважины решающее значение имеет наличие водоносных слоёв. Именно от глубины их залегания будет зависеть множество факторов: метраж выработки, метод бурения, необходимость цементирования и устройства фильтров и т.д.

Рассмотрим подробнее, какие виды подземных вод могут служить водоисточником для хозяйственных нужд и как определить их глубину залегания.

Галерея изображений
Фото из
Если бурение источника будет производить буровая организация, при выборе места для скважины на участке следует учесть габариты техники с буровой установкой

Для бурения выработки нужна свободная площадка, на которой может расположится машина, не нанося повреждений постройкам

Обязательно следует учесть высоту вышки и выбрать место так, чтобы при ее подъеме не были задеты линии электропередач

При бурении малогабаритным станком учитывать предыдущие аспекты необязательно, но важно выбрать удобное расположение

Следует определиться с местом так, чтобы устье скважины было удобно обустроить кессоном

Если насосная станция будет установлена в отдельный павильон, надо обеспечить беспрепятственный к нему доступ

Если скважину планируется использовать для полива, то желательно ее расположить так, чтобы сократить протяженность шлангов и труб

И при устройстве водоснабжения дома желательно сократить протяженность наружных веток трубопровода, чтобы не сооружать лишние смотровые колодцы

Установка для бурения скважин

Учет расположения построек на участке

Учет высоты вышки и расположения ЛЭП

Бурение малогабаритным станком

Место для устройства кессона

Установка насосной станции в павильон

Устройство скважины для полива огорода

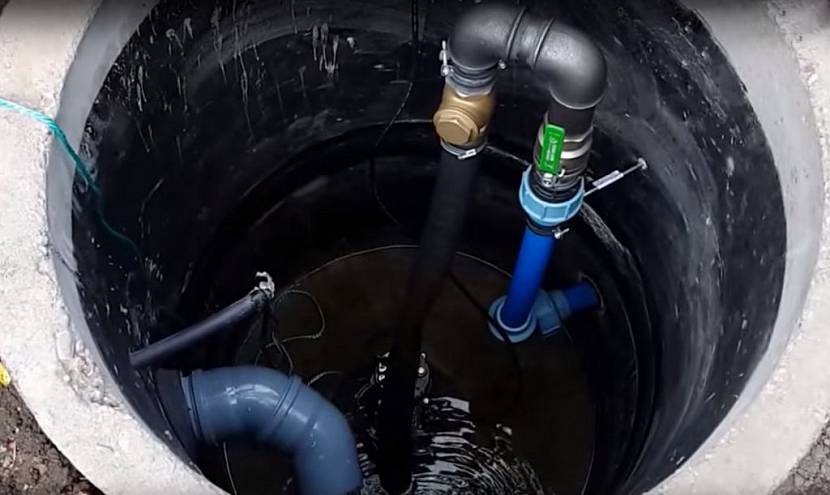

Смотровой водопроводный колодец

Рассмотрим четыре типа подземных вод, которые могут стать источником водоснабжения на вашем участке:

1. Верховодка — верхний водоносный слой, залегающий на глубине до 3-4 м. Наполняется за счёт талых и дождевых вод, поэтому отличается высокой степенью загрязнения. Использовать такие воды для питья и поения домашних животных запрещается, можно применять эту воду для полива растений. В период засухи и зимой верховодка может просто исчезнуть, поэтому бурение скважины до них никогда не проводят.
2. Грунтовые воды на глубине не более 10 м. Такой водоносный слой образуется за счёт того, что ниже него находятся гидроупорные грунты, которые не дают просачиваться водам вниз. Грунтовые воды не иссякают даже в период засухи. Качество таких вод достаточно высокое, при наличии систем фильтрации и соблюдении санитарных норм их в большинстве случаев можно использовать для питья.
3. Межпластовые безнапорные воды. Залегают на глубине от 10 до 110 м между двумя водоупорными пластами. Пласты могут иметь различное строение и водопроницаемость, например, сверху может быть супесь, а снизу — суглинок. Качество воды — обычно высокое, зависит от конкретных характеристик участка. Скважины, вскрывающие межпластовые воды, наиболее часто встречаются в личных хозяйствах.
4. Артезианские воды. Располагаются на глубине ниже 100-110 м. Несмотря на то, что вода из артезианской скважины чистая и пригодная для питья, бурение такой скважины — сложный процесс, на который решается не каждый владелец участка.

Дело в том, что для устройства артезианской скважины необходимо согласование с органами власти и соблюдение действующего законодательства, в том числе ФЗ «О недрах».

Скважины бурят «на песок» и на «известняк», так это называется на геологическом сленге. Наиболее водообильным и стабильным считается горизонт, приуроченный к трещинам в известняке
