Дренаж участка с уклоном

Монтаж промежуточных коллекторов

После выборки грунта и создания всех дренажных траншей, дно нивелируется для получения необходимого уклона и тщательно трамбуется. Далее в местах расположения дренажных коллекторов производят дополнительную выборку грунта, углубляясь еще примерно на 30–40 см. Почву под будущими коллекторами трамбуют и насыпают песчаную подушку толщиной 10–15 см. После этого дно шахты пластикового коллектора вальцуется специальной крышкой и производится его установка на утрамбованную песчаную подушку. После окончания всех работ коллекторы необходимо обрезать по уровню земли и закрыть специальным люком.

Видео: тонкости монтажа дренажной системы ↑

Расчет глубины дренажа – ответственный этап работ. Правильно рассчитав глубину дренажа и угол наклона траншей, вы сведете к минимуму вероятность выхода системы из строя раньше времени.

Создание пристенного дренажа

Создание пристенной дренажной системы состоит из нескольких основных этапов:

1. Формирование геотекстильной оболочки, засыпка траншеи песком.
2. Установка поворотных колодцев.
3. Новый слой геотекстиля, засыпка гравием.
4. Установка труб, засыпка гравием, сворачивание геотекстиля, засыпка верхним слоем грунта.
5. Подготовка котлована.

Такая система дренажа наиболее подходит для нового строительства, когда она создается при возведении сооружения. Для этого вокруг фундамента остается траншея, в которой будут располагаться части дренажной системы.

Подготовка оболочки фундамента

Фундамент дома покрывается геомембранной оболочкой. При креплении слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть выше засыпки на 20-30 см. Части геомембраны накладываются вплотную друг к другу – для этого у них предусмотрена скрепляющая замочная система. Дополнительно швы обрабатываются легкими ударами резинового молотка.

Следующий слой – геотекстильный. С помощью тарельчатых дюбелей части геотекстиля крепятся поверх геомембранного слоя. Между собой геотекстильные элементы накладываются внахлест на 10-15 см. Места стыка скрепляются дюбелями, которые по всему периметру крепятся на расстоянии 1 метр друг от друга – по ширине, 2 метра – по высоте. Сверху дополнительно крепится планка для удержания обоих слоев. Траншея полностью зачищается, после чего засыпается песком слоем от 10 см. Песок смачивается и утрамбовывается до твердого состояния.

Установка поворотных колодцев и труб

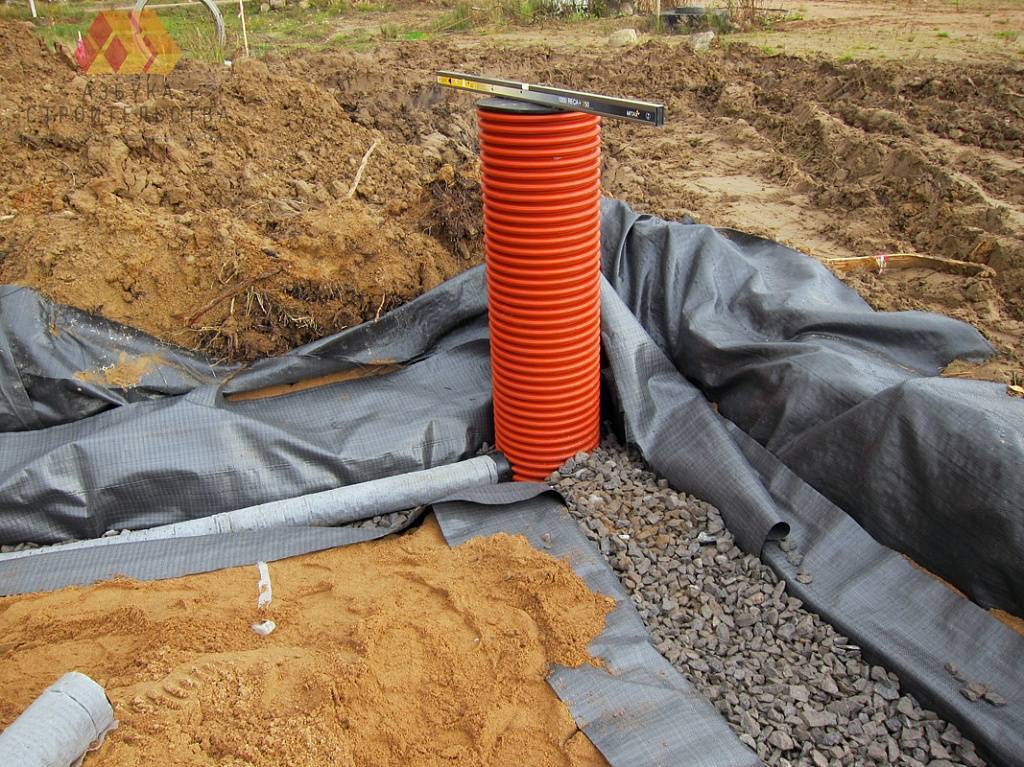

В местах поворота трубы, отмеченных в проекте, устанавливаются колодцы. В этих местах используются конструкции диаметром не более 0,5 м. Для этих целей используются пластиковые или стеклопластиковые модели, которые разрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно подрезать после окончания работ.

Подобные колодцы имеют ребристую структуру, которая позволяет вставить днище в пазы. Для этого сначала устанавливается резиновая манжета – уплотнитель. Для простоты установки манжета смазывается мылом или смазкой. На манжету с усилием насаживается днище. Некоторые пластиковые колодцы выпускаются двухслойными, где во внутреннем слое отсутствуют пазы. В таких колодцах необходимо предварительно вырезать внутренний слой под установку манжеты и днища.

Колодцы ставятся в местах поворота для примерки, а снизу отмечаются места входа с трубами – на расстоянии 20-30 см от дна. Входы труб отмечаются с учетом необходимого наклона. Центровочным сверлом или электролобзиком вырезаются отверстия под трубы. Вырезанные отверстия обрабатываются до гладкого состояния. В отверстия устанавливается муфта: сначала резиновый слой, затем – пластиковый.

Подготовленные поворотные колодцы устанавливаются на утрамбованные и выровненные позиции. На траншее расстилается геотекстиль, которые посыпается гранитным слоем на 10-20 см. Слой утрамбовывается с учетом необходимого наклона дренажной системы.

С учетом расстояний между поворотными колодцами готовятся распилы труб. Они вставляются в муфты, а затем засыпаются гравийным слоем до 20 см. Геотекстильные края сворачиваются вокруг гравия и засыпаются новым слоем – 20 см песка.

Подготовка котлована

На самом низком уровне дренажной системы подготавливается котлован (дренажный септик) – место отвода всей собранной воды. В котловане устанавливается колодец диаметром до 1 метра, куда врезаются труба от нижнего поворотного колодца. Подвод труб делается аналогично поворотным колодцам – под наклоном. Траншея, ведущая к коллекторному колодцу, состоит из двух песчаных слоев высотой не менее 10 см, между которых проходит труба. Утрамбованная двухслойная структура засыпается грунтом.

Как только вся дренажная система будет готова, она проверяется на работоспособность, а затем вокруг фундамента засыпается верхний слой. Рекомендуется использовать добавки с содержанием глины для большей прочности.

Далее рассмотрим как правильно сделать дренаж кольцевого и глубинного типа.

Виды систем

Системы дренажа различаются по нескольким параметрам.

По способу установки

• Вертикальный дренаж — совокупность соединяемых труб, помогающих сокращать количество воды до оправданного уровня. Водоотводные (дренажно-распределительные) системы могут контролировать 100% участка либо обособленный фрагмент его. Иное название вертикальной системы — пристенная, цель ее использования состоит в подстраховке фундамента.
• Горизонтальная схема подразумевает подготовку каналов небольшой глубины, прокладываемых на поверхности.
• В комбинированном варианте, само собой, объединяются оба вида используемых средств.

Пристенная схема современного образца, кроме трубопровода, включает скважины, откачка воды из которых выполняется насосами. В ситуации, когда дренаж не был предусмотрен по какой-то причине в момент строительства, на углах постройки делаются колодцы, соединяемые по периметру трубами. Дополнением к вертикальному дренажу часто оказываются траншеи, прокладываемые снизу и с боков щебенкой, гравием или кирпичным боем.

Дренаж сложен и дорог, поэтому нужно сразу проектировать его так, чтобы сооружение прослужило не один год, оправдав вложенные средства и усилия. Вертикальная система выстроена за счет отвода жидкости через приямки от подвала. Приямки — это лотки с заглублением, куда затекает перенаправляемая затем глубже вода. Поскольку есть риск хаотического попадания ее в колодец или в скважину, трубопровод нужно вести с наклоном к собирающему коллектору. Наименьший допустимый угол наклона в глине составляет 0,02, а в песке и подобных ему породах — 0,03.

По типу устройства

Пристенный дренаж допускается делать как с полимерными трубами, так и с каналами из асбестоцемента. Единственное условие — использование боковых отверстий не более 1,5 мм. Рекомендуется применять трубы из полиэтилена низкого давления, поскольку они упрямее других сопротивляются сдвигам почвы. Углы вертикальной дренажной системы оснащаются смотровыми колодцами, помогающими расчищать засорившиеся трубы. Наиболее низкий пункт служит для подготовки скважины или колодца, через который собранная вода и станет уходить за границы территории.

Расстояние между любой частью пристенного дренажа и самим защищаемым сооружением не может быть менее 1 м. Дренажный колодец обустраивается при помощи рытья котлована, габариты которого должны соответствовать зарываемому резервуару.

Когда воды поступает очень много, а ее естественный уход затруднен, нормальную защиту подвалов гарантирует только сочетание указанных подходов. Внешняя система освобождения от воды подразумевает выкладку труб на полу или небольшое введение их в почву. Во втором случае сеть сбора воды кладут по периметру фундамента, делая для нее более глубокие траншеи, чем внутри.

Использовать внутренний дренаж требуется, чтобы защищать подземные части здания от уже проникшей в них жидкости. Трудоемкость таких работ относительно невелика, но эффективность их тоже меньше, чем у подстраховки снаружи.

Полы в сырых подвалах обязательно поднимают на высоту, равную диаметру труб. К сведению: если строительство ведется в регионе с теплым климатом, дренаж по внешнему контуру экономичнее в плане расходов и трудозатрат. Все дело в том, что становится возможно обойтись траншеями меньшего заглубления. А когда точно установлено, что водоносные горизонты залегают глубоко, получится ограничиться даже желобами для ливневого стока. Для подготовки канавок в слое бетона используют отбойник либо перфоратор.

Засыпка труб, отводящих жидкость, производится с использованием гравия или щебенки крупной фракции. Потом готовят бетонную стяжку, проводят гидроизоляцию пола и создают новый полноценный пол. В такой схеме молчаливо предполагается, что сбор жидкости будет производиться внутри цистерн, и что она при помощи насосов или без них (по естественному стоку) станет уходить. При благоприятных геологических условиях отвод жидкости происходит в фундаментные подушки. Сначала в произвольно отобранном углу фундамента роют приямок габаритами 30х33х30 см.

Центр этого самого приямка используется для подготовки скважины диаметром 30-40 мм, доходящей в глубину до 200-300 см. В скважину вводят трубку из пластмассы с двусторонними отверстиями. Верхний конец помогает воде заходить в трубку, а через нижние она просачивается в песок. Но подобная конструкция применима далеко не везде. Лучше заранее консультироваться с инженерами, не допуская ошибок.

Основы создания проекта

Проектирование является начальной стадией при выполнении любой работы. Это напрямую относится и к созданию дренажной системы.

Схема пристенного дренажа.

При проектировании дренажной системы учитываются такие факторы:

• уровень устойчивости пород грунта к процессу вымывания частиц;
• показатель проницаемости отдельных пород;
• наличие тектонических нарушений на участке;
• состав грунтовых вод;
• местонахождение источников, подпитывающих грунтовые воды, и их интенсивность.

План дренажа должен соответствовать положениям действующих нормативных документов. Основными требованиями при являются:

• размер уклона от верхней точки трубопровода до водосборных сооружений составляет 0,5-0,7 %;
• наличие элементов, которые контролируют функционирование системы и осуществляют ее промывку;
• дно трубы располагается на 20 см ниже уровня залегания фундамента (при близком нахождении дренажа от дома)

По возможности план должен включать установку ревизионных колодцев. Их следует установить в местах поворотов трубы.

Дренажные фильтры

Основная проблема дренажных систем – возможное заиливание. Отложения частиц грунта, проникших в трубы, способны создать пробки и полностью прекратить функционирование дренажной системы. Правильно выполненный монтаж позволяет дренажной системе работать бесперебойно десятки лет без дополнительных затрат и с незначительным объемом профилактических работ.

Вид фильтрующего слоя во многом зависит от грунта дренируемого участка.

Чаще всего применяется несколько видов фильтрацииИсточник th.decorexpro.com

Фильтром может выступать:

• щебень, гравий, кирпичный и бетонный бой;
• тканевые материалы (к примеру, геотекстиль);
• мембраны из полимерных и природных материалов.

О геотекстиле

Нетканый материал, выполняющий в дренажных системах важнейшую функцию мелкого фильтра. Он способен удержать даже мельчайшие частицы песка. Сегодня можно приобрести трубы, уже обмотанные геотекстилем – их можно укладывать сразу на любое основание, не боясь возникновения пробок.

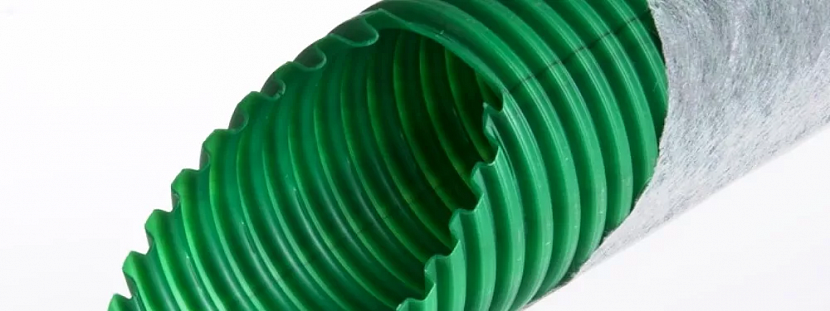

Готовые изделия могут иметь геотекстильное покрытиеИсточник trubaplastik.ru

Можно применить геотекстиль, не оборачивая им непосредственно трубы. Материал укладывается на песчаную подушку, затем насыпается щебень, укладывается труба, потом вновь слой щебня и следом еще один слой геотекстиля.

Когда дополнительные фильтры не нужны

В качестве лишь общей рекомендации можно охарактеризовать грунты следующим образом:

• Песчаный грунт сам по себе является фильтрующим. Необходимо лишь обернуть дренажные трубы геотекстилем, защищая их от попадания мельчайших песчинок, а также сделать дополнительную засыпку щебнем.
• Для щебеночного грунта лучшим решением будет применение жестких перфорированных труб плюс дополнительная подсыпка гравия либо щебня.
• В грунты глинистые иногда достаточно уложить трубы без фильтрующего тканевого слоя – достаточно щебеночной засыпки или кокосового фильтра.

Для идеальной дренажной системы, сделанной один раз и навсегда, лучше использовать все доступные способы фильтрации в комплексеИсточник sl.gadeners.com

Уклон дренажной трубы: СНиП

Правильно запроектированная и сконструированная дренажная система позволяет уберечь фундаментные конструкции, подвальные и цокольные помещения от разрушительного влияния паводковых, атмосферных и грунтовых вод и позволяет предотвратить подтопление участка. Основными параметрами, определяющимися при инженерном расчете системы, являются глубина заложения водостоков, а так же уклон дренажной трубы. СНиП регламентирует эти значения и обеспечивает надежную и долговременную работу системы.

Составление проекта системы дренажа

Начинается проектирование системы с геодезических и гидрологических расчетов участка. Эта работа проделывается с целью определения условий эксплуатации, а так же сооружения дренажа, как и его основных параметров.

Проект должен содержать в себе:

1. Схемы и технические рисунки канализационной системы и всех ее элементов, как на поверхности, так и подземных частей
2. Монтажные характеристики водостоков – диаметры, размеры, глубина закладывания и уклон дренажной трубы. СНиП предоставляет нормы для этих величин
3. Размеры всех элементов, из которых состоит сеть – колодцы, фитинги, фасонные части и другие детали
4. Технико-экономическая смета сооружения системы дренажа

Проектная документация должна учитывать следующие особенности:

• Геоморфологию данного участка
• Климатические особенности зоны, в которой он располагается
• Отметки уровня подземных вод
• Характеристику и строение грунтов
• Отдаленность водных объектов от места строительства

Технико-экономический расчет

Прежде, чем начинать сооружать дренажную систему, необходимо составить полную смету строительства, учитывающую такие операции:

1. Демонтаж конструкций из железобетона
2. Организация и проведение земляных работ, укрепление стенок траншеи и обустройство гидроизоляции из полиэтиленовой пленки
3. Сооружение диаметрального водостока с двухсторонним выпуском
4. Укладывание на дно траншеи подушки из гравия или щебня
5. Монтаж дренажных трубопроводов, укрепление слоев подстилки, и армирование бетонируемых поверхностей
6. Разборка дорожного полотна
7. Сооружение новых полотна из асфальтобетона
8. Ландшафтные работы
9. Подготовка почвы под ландшафтные работы
10. Сооружение конструкций временного использования – мостики, переходы и т.д.

Необходимые для строительства материалы:

• Щебенка или гравий
• Песок
• Перфорированные трубопроводы дренажа, которые покрыты геотканью для избегания попадания частиц грунта внутрь коммуникаций
• Геотекстильное полотно – выполняет функцию фильтрации
• Дренажные колодцы

Монтаж системы

Эффективно отвести сточные воды с участка возможно, если построить дренаж согласно всем требованиям:

1. Канализационная сеть закрытого типа требует проведения земляных работ – необходимо выкопать траншею глубиной до от 70 см до 1,5 м и менее 40 см в ширину, дно выемки наклонено в сторону водосборника, такой же и уклон дренажной трубы. СНиП предоставляет такие значения – на 1 метр длины уклон равен 2 см при строительстве в глинистых грунтах, для песчаных грунтов эта величина составляет 3 см на 1 м длины.
2. Обязательно нижняя часть траншеи засыпается слоем щебенки или гравия толщиной 20-30 см, он трамбуется, затем на него укладываются трубы, покрыты геотекстилем, после чего сверху производится укладка слоя керамзита и обратная засыпка выемки землей
3. Сброс сточных вод после транспортировки их по дренам, сбора в коллекторах и колодцах, осуществляется в водоем.
4. Обслуживание и мониторинг сети происходит с использованием дренажных колодцев из бетона или пластика.

При правильном проектировании и сооружении дренажа отметка уровня подземных вод не поднимается выше проектной отметки, а несколько снижается, что положительно влияет на фертильность почвы. Если монтаж системы осуществлен неверно, грунты будут переувлажнены, что будет оказывать разрушительное влияние на фундаментные конструкции.

Сооружение дренажей необходимо производить из высококачественных стройматериалов. Регламентация их свойств осуществляется с помощью таких актов:

• ГОСТ 8411-74. – этот документ содержит технические характеристики и условия эксплуатации керамических дренажных трубопроводов
• ГОСТ 1839-80. – особенности использования асбестоцементных труб для строительства безнапорных сетей

Если выполнять предложенные в статье рекомендации, можно соорудить надежную систему, которая будет эффективно отводить лишнюю влагу с участка, что защитит находящиеся на нем постройки, коммуникации и посевы. Главное ответственно подойти к этапу расчета и определить главные параметры сети – глубина закладывания и уклон дренажной трубы. СНиП наводит определенные требования касаемо этой темы, которые следует выполнить при строительстве.
