Установка джакузи, порядок подключения к инженерным коммуникациям и правила по эксплуатации

Похожее видео

Виды представленных на рынке трубогибов

Трубогибы представляют собой механические или гидравлические конструкции, которые помогают сгибать металлические трубы, уголки, прутки, профилированный прокат без нарушения внутренней структуры изделия. Ручные инструменты, в основном, используют для формирования изгиба в одном месте, а крупные станки могут менять форму труб сразу по всей длине.

По принципу работы можно выделить трубогибы таких видов:

1. Механические с прямым ручным усилием. Используются при работе с трубами малых диаметров, при деформации которых достаточно силы одного человека.
2. С гидравлическим приводом. Преимущественно такие инструменты изготавливаются по арбалетному типу, и предназначены они для формирования локального изгиба.
3. С храповым механизмом. Трубогибы этого типа используют ручное усилие, но позволяют после каждого нажатия ручки инструмента фиксировать достигнутый уровень деформации.
4. Станки с электроприводом. Электродвигатель значительно облегчает процесс деформации трубы, но и значительно увеличивает стоимость инструмента.

Особенности работы с некоторыми видами рассмотрены ниже.

Галерея изображений
Фото из
Ручным механическим трубогибом удобно работать лишь с трубами небольших диаметров, особенно из меди и алюминия

Гидравлический механизм работает по принципу домкрата, поэтому не требует большой физической силы

Храповый механизм является более легким и менее габаритным, если сравнивать с гидравлическим приводом

Электродвигатель обычно крутит лишь ролики, а устанавливать радиус изгиба необходимо вручную с помощью ворота

Ручной механический трубогиб для труб небольшого диаметра

Трубогиб с гидравлическим механизмом

Трубогиб ручной с храповым механизмом

Мощный трубогиб с электродвигателем

Конструктивно трубогибы можно разделить на 2 типа:

• радиусные;
• арбалетные.

В первом случае труба изгибается вокруг шаблонного сегмента заданного диаметра, а во втором – выдавливается башмаком между двух опорных стоек.

Радиусные трубогибы – очень точные инструменты, поэтому повсеместно применяются в промышленности. Они имеют сменные сегменты для различных углов изгиба

При самостоятельном изготовлении трубогиба народные умельцы обычно опираются на уже существующие модели инструмента, доказавшие свои простоту и эффективность. При сборке трубогиба в домашних условиях на его конструкцию большое влияние оказывают имеющие подручные материалы, из которых будет сделан инструмент.

Требования к месту установки джакузи

Следует понимать, что гидромассажную ванну можно устанавливать далеко не везде и не всегда – из-за своих размеров, массы и особенностей устройства монтаж сопряжен с некоторыми трудностями и ограничениями. И желательно ознакомиться с ними до того, как джакузи будет куплена.

Выбор места для джакузи

Во-первых, установку подобной сантехники желательно согласовать с организацией, отвечающей за состояние многоквартирного дома, в котором вы проживаете. В противном случае велика вероятность конфликта с представителями управляющей компании или с соседями, которые могут в судебном порядке потребовать от вас демонтировать джакузи, если её установка нарушает строительные нормы. К тому же монтаж джакузи нужно обязательно согласовывать в том случае, когда она сопряжена с переделкой помещения санузла. Перед тем как установить джакузи нужно обратить на трубы, возможно понадобится замена пластиковых труб в ванной.

Во-вторых, перекрытия в комнате, где будет устанавливаться джакузи, должны быть достаточно прочными, чтобы выдерживать тяжелую сантехнику. В среднем, на каждый квадратный метр гидромассажной ванны, в которую набрана вода, приходится 200-250 кг.

Установка чаши джакузи

В-третьих, помещение под установку джакузи должно иметь подходящие размеры. От внешнего края (или краев) гидромассажной ванны должно отстоять до полуметра свободного пространства, которое в будущем может понадобиться для отодвигания сантехники, ее ремонта и технического обслуживания коммуникаций, к которым она подключается.

В-четвертых, дверной проем в ванную комнату должен быть достаточно большим, чтобы туда можно было без проблем занести джакузи. Если он слишком узкий – придется либо отказаться от идеи установить гидромассажную ванну, либо разбирать часть стены.

Ванная с джакузи

И последнее, но не по значению, требование, которому должно соответствовать жилье, где планируется установка джакузи – стабильная электросеть, способная выдержать подключение подобного изделия и обеспечить его работу без каких-либо инцидентов и проблем. Суммарная мощность насоса и компрессора гидромассажной ванны достигает огромных величин, и проводка должна быть соответствующей.

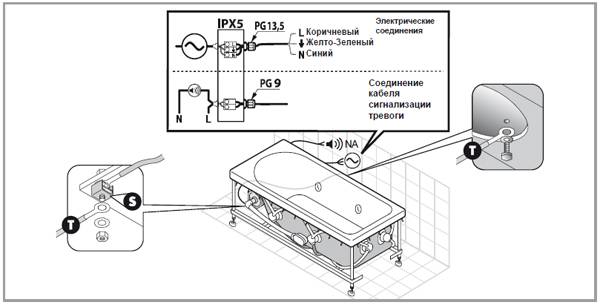

Схема подключения джакузи к электросети

Прочие требования к гидромассажной ванне можно узнать из инструкции, приложенной к конкретной модели. Посещая магазин сантехники, обязательно ознакомьтесь с этим документом, причем до непосредственного совершения покупки.

Материалы и способ изготовления

Для того чтобы сделать джакузи, позаботьтесь заранее о приобретении таких материалов, как:

• кафель;
• цемент;
• трубки из железа разного диаметра;
• компрессор.

Кроме того, приготовьте инструменты:

• молоток;
• рулетку;
• перфоратор;
• шпатель;
• болгарку;
• жидкие гвозди;
• шлифмашинку.

Когда все вышеперечисленные материалы у вас под рукой, можно приступать к изготовлению.

Но описанный ниже вариант подойдет только для тех помещений, в которых имеется бетонный пол. Для квартир в многоэтажном доме такой способ не используется:

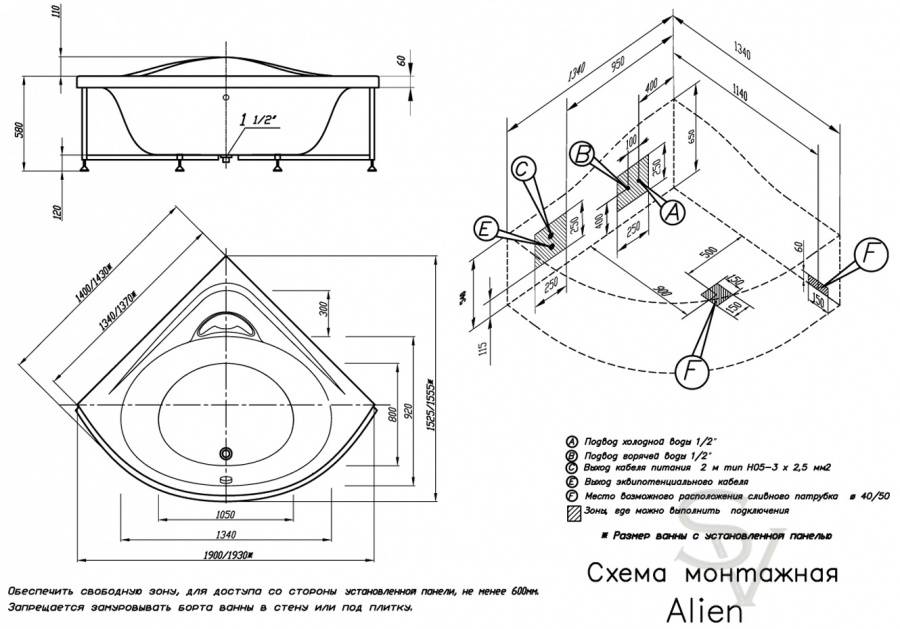

Схема установки джакузи.

1. При помощи отбойного молотка необходимо выдолбить нужную глубину и площадь джакузи. Если вы хотите, чтобы процедуры в джакузи можно было принимать вдвоем, оптимальным вариантом будет размер: глубина — около 0,5 м, а площадь — 3 кв. м.
2. После того как закончили подготовку углубления, необходимо выровнять стены и углы при помощи шлифовальной машинки.
3. На следующем этапе производите сварку труб таким образом, чтобы они располагались по всей джакузи. Не забудьте, что их должна объединять труба, ведущая к компрессору. Получившуюся конструкцию нужно вставить в джакузи и залить цементной смесью. Главное, чтобы на поверхности остались видны концы труб, примерно 2 см. После высыхания цементной поверхности обязательно проведите ее шлифовку.
4. После выравнивания и шлифовки поверхности приступаем к укладке кафеля. Крепление кафеля осуществляется при помощи жидких гвоздей. Важный момент! Не забудьте, что перед наклейкой кафеля нужно предварительно сделать в нем отверстия для труб.
5. Уложив кафель, оцените вашу работу. Главное, чтобы трубки не торчали над поверхностью. Расстояние между плитками нужно обработать герметическим составом для исключения возможности попадания воды.
6. Следующий этап — поиск места для размещения компрессора. Чаще всего для него отводится место под землей. Это наиболее удачный вариант.

Схема конструкции джакузи своими руками.

Используя отбойный молоток, проделайте отверстие, нужное для компрессора.
В этом случае заливки цементом не потребуется, так как это все-таки техника и возможно, что ей может понадобиться ремонт. Чтобы придать аккуратности и эстетичности этой детали джакузи, необходимо изготовить крышку.

Переходите к системе управления. Выключатель лучше всего располагать на стене рядом с джакузи. В качестве него обычно используется простой тумблер.

При более сложной системе джакузи возможна подача горячей воды, но не забудьте, что для нее вам понадобится прибор, отвечающий за подогрев.

Делать это не очень сложно, просто нужно подготовить небольшую канавку для размещения в ней шланга с подводом горячей воды. Потом соединить этот шланг с нагревателем, и все. Подогрев обеспечит вам доставку теплой воды в джакузи.

Подключение ванны к электричеству

Самой ответственной стадией работ является подключение джакузи к электрической сети, так как вода проводит электричество очень хорошо. По этой причине, все элементы ванны, которые будут присоединяться к сети и иметь контакт с водой, при монтаже требуют особого внимания.

Перед началом работ следует обесточить участок работ полностью, лучше всего во время монтажа отключить рубильник, а во время работы с электрощитом, нужно отключить и его.

Согласно инструкции по подключению гидромассажной ванны, подключать ее к электросети необходимо трехжильным кабелем.

Розетку необходимо обязательно заземлить и разместить таким образом, чтобы вы не могли дотянуться до нее, находясь в ванной, то есть расстояние от края ванны до нее не должно быть меньше 70 см. Лучшим вариантом будет размещение розетки вне помещения.

К щиту розетка должна подключаться через УЗО (устройство защитного отключения) и автомат. Следует помнить, что УЗО необходимо делать отдельным, а не общим для всей квартиры или дома. Для этой цели перед установкой джакузи необходимо вывести от розетки трехжильный кабель (ноль, заземление и фаза).

Помимо этого, гидромассажную ванну можно подключить к электричеству и через выключатель, который очень часто входит в комплектацию. Но и его лучше всего ставить вне помещения. Выключатель, как и розетка, должен быть заземлен трехжильным кабелем.

Во время соединения кабелей и проводов, которые идут от джакузи, необходимо быть очень аккуратным, так как их нельзя путать – фаза должна соединяться с фазой, а ноль – с нулем. Но практически всегда все кабели имеют одинаковую цветовую маркировку, благодаря чему ошибиться будет очень трудно. Согласно маркировке, голубой цвет это ноль, красный, белый или коричневый – фаза, а у заземления часто желто-зеленый цвет.

Подключение ванны к электричеству

Схема подключения джакузи к электричеству

Участок осуществления электротехнических работ обесточьте полностью. При монтаже ванной в помещении отключите рубильник. При работах с электрощитом, отключите и его.

Когда устанавливается ванна с гидромассажем – инструкция говорит о том, что подключать ее к сети необходимо при помощи трехжильного кабеля.

Розетка обязательно должна иметь заземление и располагаться, таким образом, чтоб находясь в джакузи, вы не могли до нее достать.

Иными словами, расстояние от нее до края ванной должно быть не меньше 0.7 м. Оптимальный же вариант, когда розетка вообще находится вне помещения.

Ее нужно подключать к щиту через устройство защитного отключения (УЗО), а также автомат. Учтите, что УЗО должно быть отдельным, а не общим для всего дома или квартиры. Для этой цели, перед тем, как подключить гидромассажную ванну к сети, выведите от розетки трехжильный кабель (т.е. – фаза, заземление и ноль).

Также можно осуществить подсоединение джакузи к электричеству и через выключатель. Они часто входят в комплектацию ванны. Его, также, лучше всего поставить вне пределов ванного помещения. Выключатель заземляется, как и розетка, при помощи трехжильного кабеля.

Соединяя сетевые провода и кабели, идущие от гидромассажной ванны, будьте предельно внимательны. Их нельзя путать, следите за тем, чтоб ноль провода соединялся с нулем джакузи, фаза – с фазой, а заземление было подсоединено к заземлению.

Последний факт про ванны с гидромассажем – установка ее в ванной комнате в панельном или частном доме облегчается тем обстоятельством, что провода во всем мире имеют единую цветовую маркировку.

Голубой цвет означает ноль, коричневый, белый либо красный – это фаза, желто-зеленый обозначает заземление. Так что, на самом деле, ошибиться тут довольно трудно.

Установка гидромассажной акриловой ванны своими руками

Ванна-джакузи. Установка

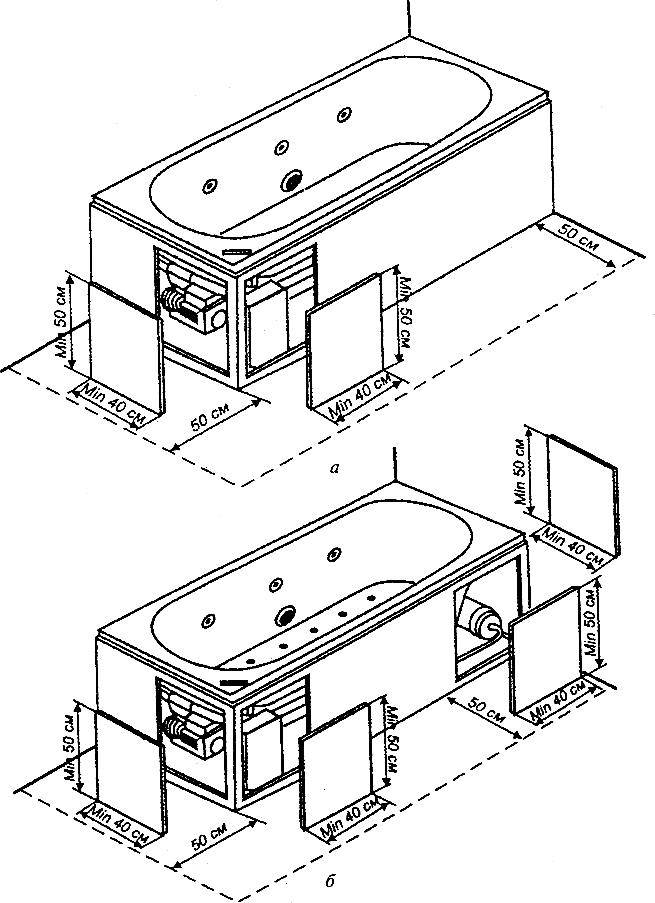

Подготовку к установке такой ванны нужно производить заранее. В идеале вы должны все спроектировать еще при строительстве дома, но если он уже построен (а в большинстве случаев так и есть), то придерживайтесь следующих требований.

1. Размеры ванны должны быть такими, чтобы было достаточно места для передвижения и монтажа другой сантехники.
2. Желательно, чтобы расстояние между стеной и ванной составляло примерно 50 см (это необходимо для техобслуживания).

Что касается формы, то она должна соответствовать геометрии самой комнаты. Угловая модель должна устанавливаться в углу, круглая – по центру и т. д.

Важно, чтобы перекрытие было железобетонным, способным выдерживать вес полной емкости для купания.
Также следует обеспечить нормальный воздухообмен комнаты.

Бетонной перекрытие нужно паро- и гидроизолировать.

Каркасы для акриловых джакузи

В связи с этим пол нужно выровнять (самовыравнивающейся смесью или бетонной стяжкой).

Чтобы ванна нормально функционировала, вам придется подключить ее к трем типам коммуникаций:

• водопровод;
• канализация;
• электричество.

Рассмотрим основные требования к собственноручному подключению джакузи.

1. Давление в водопроводной системе должно составлять не более 5 Атм. Чтобы защитить систему, можете дополнительно поставить редуктор давления, поскольку в ходе испытаний оно может повышаться в 2 раза.

2. Также позаботьтесь о защите от перепадов напряжения – поставьте после счетчика стабилизирующий прибор требуемой мощности либо отсекающее реле.

3. Что касается канализации, то здесь все так же, как и для с обычной ванной: слив должен находиться под лежаком, а подключение нужно выполнять при помощи жесткой трубы.
4. К месту стыка сифона и канализационной системы должен быть беспрепятственный доступ для техобслуживания (трубы периодически приходится чистить вследствие засорения).
5. Аналогичные требования выдвигаются и при подключении к водопроводу. Дополнительно можете установить фильтры – это предотвратит отложение солей и других примесей на отверстиях форсунок.

А теперь рассмотрим, как выполняется непосредственно установка джакузи.

Этап 1. После высыхания стяжки и укладки кафеля установите металлическую раму (она послужит в качестве опоры). Ориентируйте раму горизонтально, а все дефекты устраняйте подкладками, вырезанными из листового металла. Если ванна небольшая, выравнивайте ее регулировкой ножек. Возможен незначительный уклон по направлению к стоку.

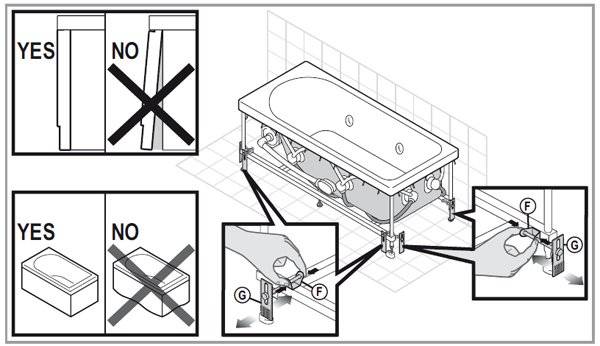

Установка акриловой ванны на кронштейны

Этап 2

Подключите сифон к канализационной системе, уделяя особое внимание тому, чтобы верх водоотвода находился не менее чем на 10 см ниже патрубка слива. Если вы нарушите это правило, то вода будет медленно сливаться или даже застаиваться

Этап 3. Изолируйте место соединения канализации с сифоном посредством герметизирующих прокладок. Можете использовать герметик на основе силикона, но исключительно как вспомогательное средство.

Подключаем ванну к канализации

Этап 4. Если джакузи угловое, то оно должно плотно прилегать к поверхности стены. Во избежание возможных протечек прикрепите вдоль стены бордюр (из керамики или пластика). Все оставшиеся щели заполните герметиком.

Этап 5. Устройства и коммуникации, расположенные под ванной, закройте с помощью съемной акриловой панели. Так вы получите не только беспрепятственный доступ ко всем элементам, но и внешнюю привлекательность.

Установка экрана на гидромассажную ванну

Этап 6. Смеситель установите на одной из близлежащих стен, после чего подключите к водопроводным трубам, предварительно проложенным в штробах.

Как происходит подключение джакузи к электросети: инструкция

Доверить подключение ванны с джакузи к электроснабжению можно только опытному электрику. Агрегат джакузи рассчитан на потребляемую мощность не менее 1 кВт – это означает, что его установка и обслуживание нуждаются в отдельной линии электропроводки с УЗО (устройством защитного отключения) с автоматическим выключателем. Для электропроводки и заземления используется трехжильный электрический кабель с двойной изоляцией. Система должна быть выполнена и заземлена в соответствии с правилами эксплуатации электроустановок – в этом гарантия безопасности при ее использования.

Подключаем джакузи к электрической сети. Самый ответственный этап при монтаже джакузи – это подключение к электросети

ПОСМОТРЕТЬ ВИДЕО

Виды джакузи

Прежде всего посмотрим, какими бывают гидромассажные ванны вообще. По виду массажа они делятся на такие виды:

1. С аэромассажем. Через форсунки подается воздух, нагнетаемый компрессором.
2. С гидромассажем (струйный массаж). Подаются струи воды, которая забирается насосом прямо из купели.
3. Комбинированные. В таких ваннах имеются оба вида массажа.

В ваннах с гидромассажем пользоваться моющими средствами нельзя, так как они могут забивать форсунки.

Джакузи на даче

Кроме того, джакузи отличаются формой. Пользователю доступны такие варианты:

1. Прямоугольные. Обычно рассчитаны на одного человека, так как большой объем воды ванну такой формы деформировал бы. Устанавливаются у стены.
2. Круглые. В таких ваннах вес воды не вызывает появления в стенке изгибающих усилий, а только растягивающих, поэтому ее объем может быть достаточно большим. Джакузи на несколько человек делают именно круглыми. Среди всех вариантов такая ванна занимает больше всего места, так что подходит она только для просторных помещений.
3. Угловые. А это, наоборот, вариант для компактных помещений. Дело в том, что угол является наименее востребованной зоной помещения и при установке сюда ванны будет казаться, что свободная площадь почти не уменьшилась. При этом надо учитывать, что в использовании угловая джакузи чуть менее удобна, чем круглая или прямоугольная.

Перечисленные виды ванн являются основными. Кроме них выпускаются многоугольные, произвольных форм, угловые асимметричные (несколько вытянуты в одну сторону) и пр.

Говоря о видах джакузи, нельзя не отметить материал чаши, от которого зависит очень многое. На выбор покупателю предлагаются следующие варианты:

1. Стальные ванны: очень популярный вариант, поскольку сочетает в себе ряд достоинств: приемлемую стоимость, высокую прочность, малый вес. Недостатком считается высокая скорость остывания воды, но в случае с джакузи это особого значения не имеет: при пропускании через воду большого количества воздуха с комнатной температурой (аэромассаж) она будет быстро остывать независимо от того, из какого материала выполнена чаша.
2. Чугунные: единственный «плюс» этих тяжелых и дорогих ванн состоит в том, что вода в них остывает не так быстро. Но для джакузи это преимущество, как только что было сказано, не слишком актуально.
3. Акриловые: пластмассовая ванна — бюджетный вариант. Стоит дешево, но очень непрочная, а поверхность легко царапается.

Наряду с джакузи для помещений выпускаются уличные. Чашу обычно изготавливают из акрила, но с армированием.

Дизайнерский вариант джакузи

Тех, кому изготовление полноразмерной ванны кажется слишком сложным, может заинтересовать особая разновидность — мини-джакузи. Такая ванна предназначена для массажа стоп, на которых, как известно, находится множество биологически активных точек.

Далее мы рассмотрим два варианта самодельных массажных ванн — упрощенный и чуть более сложный.

Гидромассаж – замечательное устройство для расслабления после тяжелого рабочего дня. Установка джакузи и порядок его подключения к инженерным коммуникациям – тема следующей статьи.

Варианты и функции гидромассажных ванн подробно описаны тут.

Об отличительных особенностях чугунных ванн с гидромассажем вы можете почитать в этой статье.
