Как установить встроенный духовой шкаф: с варочной панелью и без нее

Подготовка: электропитание и вентиляция

Ни один газовщик не подпишет заключение о проверке, если не убедится в хорошей работе вентиляционной шахты и правильно установленной розетке, поэтому вопросы воздухообмена и электропитания рекомендуем решить заранее.

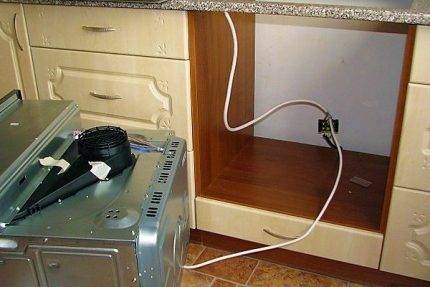

Розетка или отдельный выход электрокабеля необходим, если ваша газовая духовка оборудована вентилятором, электрогрилем, электророзжигом и оснащена электронной панелью управления

Все духовые газовые шкафы можно разделить на две категории: с силовым кабелем и без него. Если от задней панели агрегата отходит кабель питания, то ему требуется розетка. Если нет, то клеммы для установки провода вы можете найти под крышкой коммутационной коробки – там же, на задней панели.

Провод не обязательно должен заканчиваться вилкой. Существует и другой способ подключения – соединение жил напрямую или через клеммы

Важно правильно произвести коммутацию и изолировать каждый проводок

При подключении газового или электрического духового шкафа нельзя использовать удлинители, фильтры на несколько розеток, тройники. Здесь работает то же правило – чем короче шнур и чем меньше соединений, тем лучше.

Духовой шкаф относится к мощному бытовому оборудованию, поэтому требует установки отдельного УЗО на 16 А. Если вы параллельно занимаетесь заменой проводки и сборкой электрощита, то обязательно оставьте одно место для него на Дин-рейке в группе кухонной техники.

С вентиляцией больших сложностей также не возникает. Обычно ее обеспечивают открытые форточки и клапаны для проветривания с одной стороны и вентиляционные каналы и шахты – с другой. Производительная кухонная вытяжка приветствуется, так как во время готовки именно она очищает воздух от паров и продуктов горения.

Сгоревший в духовке обед – неприятное событие, но негатив от него увеличивается, если в отсутствие хорошей вентиляции домочадцы или соседи начинают паниковать из-за огромного количества черного дыма

Если вытяжка не справляется или вентиляция не удовлетворяет требованиям, то в отверстие шахты или пластиковый канал, ведущий к той же шахте, устанавливают вентилятор, принудительно выводящий отработанный воздух наружу.

Как выбрать?

Чтобы сделать выбор правильно, надо учитывать не только описания конкретных моделей, но и другие нюансы. Самые узкие духовки (до 0,45 м и менее) подойдут для семей из двух или трех человек. Однако они не позволят запекать крупные порции. Предпочтение в большинстве случаев следует отдавать моделям классической ширины. А наиболее широкие версии нужны тем людям, кто часто и много готовит. Традиционно большинство газовых духовок оснащается откидывающимися дверками. Подобное решение удобно. Но его стоит выбирать только в том случае, когда перед кухонным прибором будет достаточно свободного места.

Исходя из отзывов большого числа потребителей, можно уверенно заключить, что хорошая газовая духовка:

• подсвечивается изнутри;
• имеет защиту от детей;
• автоматически отсекает поступление газа, если пламя гаснет;
• разжигает газ при помощи электрического импульса;
• позволяет использовать нагрев пищи сверху и снизу как вместе, так и по отдельности;
• имеет таймер (отключающийся автоматически или подающий звуковой сигнал).

Виды

Тип приобретенной духовки прямо влияет на порядок установки шкафов. Данные устройства подразделяются на следующие виды:

• независимые и встраиваемые;
• газовые и электрические.

Наиболее жесткие требования предъявляются к монтажу газовых духовых шкафов. Отчасти это обусловлено тем, что подобные приборы должны устанавливаться в местах, определенных планом квартиры.

Сказанное выше означает, что самостоятельно смонтировать можно только электрические устройства. Газовые бытовые приборы устанавливаются с привлечением соответствующих специалистов.

По способу монтажа

По способу установки духовые шкафы подразделяются на независимые и встраиваемые. Первые монтируются проще вторых.

Независимые

Независимые духовые шкафы отличаются от встраиваемых наличием полноценного корпуса, который скрывает внутренние детали прибора и обеспечивает защиту узловых элементов от внешнего контакта. Такие устройства устанавливаются в любое место и не требуют высоких временных затрат.

Встраиваемые

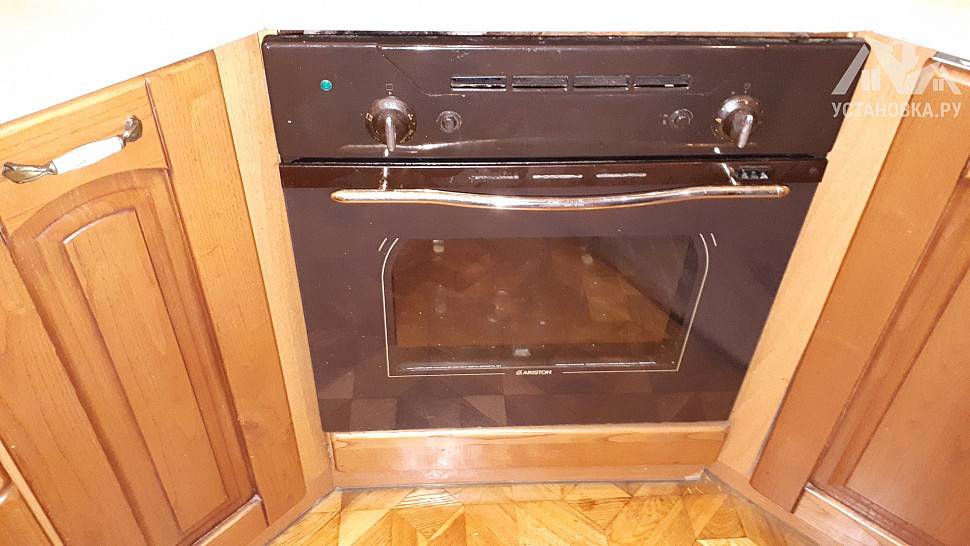

Этот тип приборов отличается отсутствием защитного корпуса. Данные духовые шкафы монтируются в заранее подготовленную конструкцию и входят в состав гарнитура. Встроенные устройства обеспечивают эффект единого пространства на кухне, не выделяясь на фоне других бытовых приборов и не занимая дополнительное место.

По способу нагрева

Духовые шкафы нагревают блюда, потребляя электричество либо газ. Первый вариант удобен тем, что при установке подобные приборы необходимо разместить рядом с источником электроэнергии. Второй тип устройств жестко привязан к месту выхода газовой трубы, так как последнюю, согласно действующим нормам, нельзя переносить в другие зоны.

Газовые

Такие духовки отличаются наличием газовых конфорок, протянувшихся вдоль днища. Приборы этого типа дополняются современными системами контроля подачи голубого топлива и автоматическим поджигом. Основной недостаток газовых духовок заключается в том, что блюда прогреваются снизу вверх. Кроме того, данные приборы разрешено устанавливать исключительно с привлечением соответствующих специалистов и в строго отведенных местах.

Электрические

Электрические духовки отличаются от предыдущих следующими особенностями:

• прогрев – до трех тысяч градусов;
• наличие конвекции;
• точный таймер;
• наличие режима самоочистки;
• встроенная дублирующая система защиты от перегрева и возгорания.

Недостаток подобных духовок заключается в повышенном расходе электроэнергии. Это в итоге приводит к увеличению затрат на содержание квартиры.

Как устанавливать духовой шкаф

После выбора типа прибора и конкретной модели, необходимо провести определенные подготовительные работы, перед тем, как приступить к установке встраиваемого духового шкафа своими руками

Особое внимание уделяется подготовке стен и мебели. Кухонную мебель и технику изготавливают по установленным шаблонам, поэтому покупку встраиваемой духовки можно отложить на завершающий этап ремонта

Чаще всего для установки в нишу подбирают духовой электрический шкаф 45 см шириной. Это стандартный размер прибора.

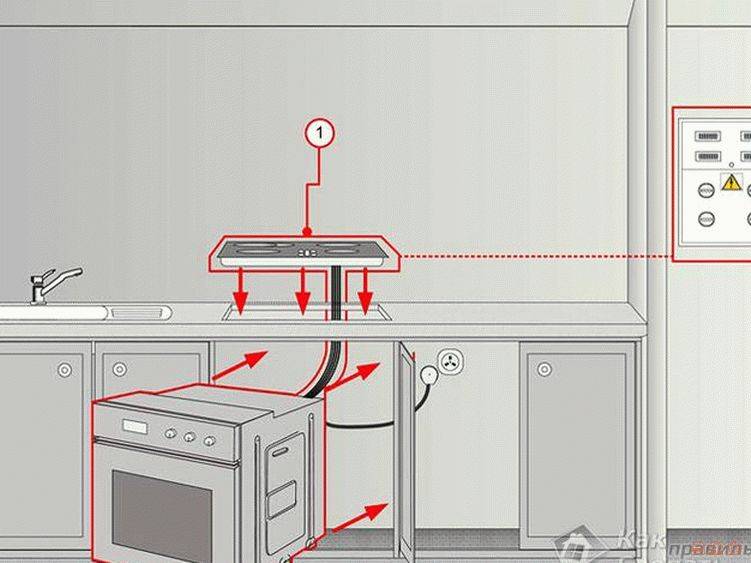

Место под установку духового шкафа необходимо предусмотреть еще на этапе планирования кухонного гарнитура

Что касается самой ниши, то необходимо позаботится об отсутствии перекосов. Неровная поверхность может повлечь за собой неравномерность распределение веса тяжелой техники. Ниша должна быть чуть больше размеров духового шкафа. Сзади духовки необходимо предусмотреть не менее 4 см, внизу – не меньше 9 см и по 5 см с каждого бока. Такие интервалы позволят избежать перегрева и деформации мебели и техники.

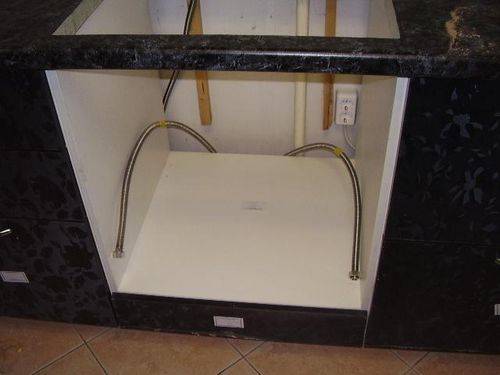

Заблаговременно, еще до установки кухонного гарнитура, необходимо определится с источником питания и, если это необходимо, заменить газовые трубы и краны входа или электропроводку.

Установка встроенной духовки: монтаж электрики

Установка встроенного электрического духового шкафа предполагает наличие надежной электропроводки и соответствующего автомата УЗО или хотя бы силовой розетки с заземлением, если ремонт был сделан давно и монтаж электрощита проблематичен. В выборе проводки предпочтительней должна быть медная с тремя жилами. Провода должны размещаться на высоте минимум 10 см, а сила тока должна составлять не меньше 40 ампер. Если есть отдельная проводка, то во избежание короткого замыкания следует убедиться в том, что она выдержит силу тока.

Подключение электрической части — наиболее важный и ответственный момент при монтаже духовки

Во время работы с электрикой следует соблюдать ряд правил:

• недопустимо соединение проводов между собой путем скрутки;
• нельзя напрямую соединять алюминиевый провод с медным;
• для соединения проводов следует использовать специальные винтовые клеммники;
• подключать проводку к электрощиту следует через отдельный автомат.

При установке электрического духового шкафа, встраиваемого своими руками, особое внимание следует обратить также на штекер. Современные модели, как правило, оснащены массивными, рассчитанными на высокое напряжение штекерными вилками

Недопустимо наличие брака, ржавчины или других повреждений на них.

Статья по теме:

Окончание монтажа предполагает соединение всех проводов и подключение устройства. Перед тем как пользоваться духовым шкафом, необходимо обязательно проверить его работу, что бы потом не пришлось проводить демонтаж оборудования. Проводка должна размещаться в специальном отверстии в нише, во избежание пережима провода и его деформации.

Особенности установки духовых шкафов Bosch и Electrolux

Установка духового шкафа Бош довольно простая и предполагает всего лишь подключение в розетку, однако предварительно на ней должен быть установлен специальный отдельный предохранитель. Зависимые духовки, которые соединены с электроплитой, подразумевают прямое подключение к току высокого напряжения, поэтому установку такого оборудования должен проводить квалифицированный электрик.

Отдельные производители могут указывать индивидуальные требования к установке их техники

Если же речь идет о монтаже компактного духового шкафа, то предварительно следует познакомиться со схемами и рекомендациями, которые прилагаются к конкретной модели. Также желательно просмотреть специальное видео установки встраиваемого духового шкафа своими руками на сайте производителя.

Свои нюансы имеет установка духового шкафа Электролюкс. Техника от этого производителя отличается высоким уровнем встроенной электроники и целым рядом защитных функций. Например, в соответствии с инструкцией к целому ряду моделей, первое включение духового шкафа, да и все последующие, возможны только после установки времени.

Мощность духового шкафа электрического

1. Большинство покупателей делают выбор на основании следующих показателей:
2. функциональность,
3. мощность прибора,
4. энергопотребление.

Поэтому перед покупкой следует рассмотреть все описанные значения.

Электрическая модель

Потребляемая мощность духового шкафа может быть разной – от 1 до 4 кВт. Модели, которые имеют значение в диапазоне от 2 до 3 кВт, относятся к наиболее распространенным приборам и являются простыми устройствами для бытового использования.

Если же используются модели, потребляемая мощность которых больше 3,5 кВт, то следует оборудовать отдельную розетку, выдерживающую большую силу тока. Это необходимо для обеспечения нормальной работы электрической сети.

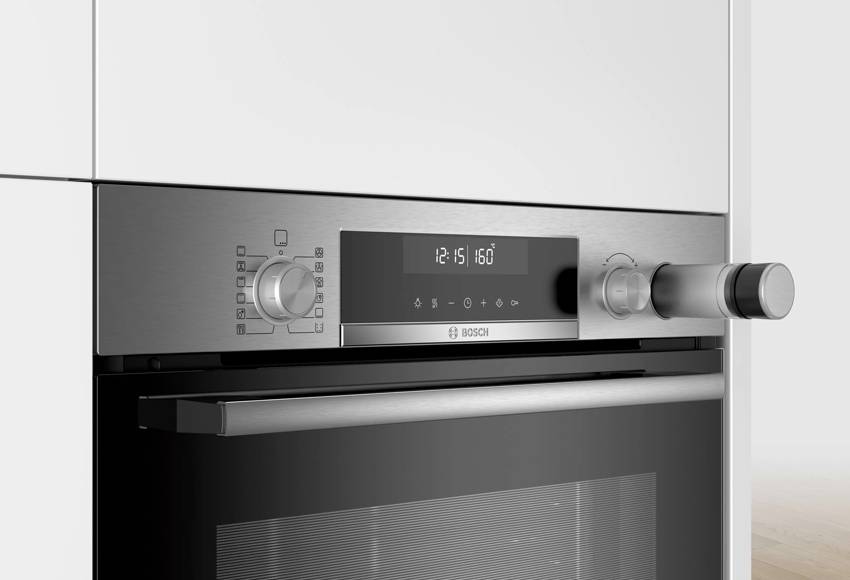

Большинство моделей встроенных духовых шкафов Bosch имеет определенные параметры. Высота обычно колеблется в пределах от 55 до 60 см, менее распространенными являются устройства высотой от 40 до 45 см.

Такие электрические приборы имеют удобную панель управления, на которой отображаются данные о процессе приготовления и другая информация о работе

Наличие дополнительных функций влияет на потребляемую мощность духового шкафа в кВт, поэтому на данный параметр также следует обратить свое внимание

Классы энергопотребления

Такие электрические приборы по степени энергопотребления разделяются на несколько классов.

1. Существует семь классов, которые имеют следующие показатели энергопотребления (кВт/ч):
2. менее 0,6;
3. 0,6-0,8;
4. 0,8-1;
5. 1-1,2;
6. 1,2-1,4;
7. 1,4-1,6;
8. более 1,6.

Все эти показатели относятся к встроенным духовым шкафам Bosch малого объема. Если говорить о приборах, имеющих большие размеры, то стоит отметить, что такие приборы, относящиеся к классу А, будут потреблять от 1 кВт/ч.

Газовые модели могут иметь мощность около 4кВт, что не очень сказывается на оплате за коммунальные услуги, ведь газ значительно дешевле электричества.

Влияние на температуру

Мощность электрического духового шкафа влияет на температуру, при которой происходит приготовление блюд. Если взять приборы со значением потребления электричества от 3,5 кВт, то они могут нагревать до пятисот градусов.

Стандартная температура колеблется в пределах 220 градусов. Это означает, что оптимальная мощность встроенного духового шкафа должна равняться 2,5-3 кВт. При этом максимальный температурный показатель может составлять 250°С.

Для безопасной работы с такими кухонными приборами необходимо учесть еще один параметр. Чтобы это сделать, достаточно поделить мощность встроенного духового шкафа Bosch, указанную в его характеристиках, ее на средний показатель, равный 220 Вт. В итоге получится искомая сила тока.

При выборе духового шкафа следует учитывать основное правило – параллельное использование приборов, которые обладают мощностью более 3,5 кВт, запрещено. Альтернативным вариантом может стать приобретение газового устройства.

Как выбрать прибор

Многие задаются вопросом – какая мощность духового шкафа будет наиболее оптимальной? Чтобы это понять, необходимо учесть несколько моментов:

При покупке духового шкафа сначала стоит обратить на количество имеющихся функций. Многие отдают предпочтение тем моделям, которые имеют разнообразные режимы приготовления и, соответственно, обладают большой мощностью.

Но стоит задаться вопросом – будут ли задействоваться все представленные программы? Если их использование будет происходить очень редко, то приобретать подобный товар не следует.

Также следует подумать и о том, сколько электрических устройств имеется в вашем доме. Это необходимо, так как при одновременном включении духового шкафа и прибора, который также потребляет большое количество энергии, проводка может не выдержать, из-за чего произойдет отключение всей сети.

На выбор может повлиять и частота использования встраиваемого прибора. Если устройство будет работать очень редко, то можно смело выбирать более мощные модели, которые позволяют готовить блюда гораздо быстрее. При частом использовании лучше остановиться на выборе устройства, которое потребляет меньшее количество энергии.

Еще одним фактором, влияющим на выбор, является объем встраиваемого духового шкафа. Для большой семьи, конечно, лучше приобрести модель, которая позволит приготовить много пищи за один раз. Но такие приборы потребляют почти вдвое больше электричества, что скажется на счетах за свет.

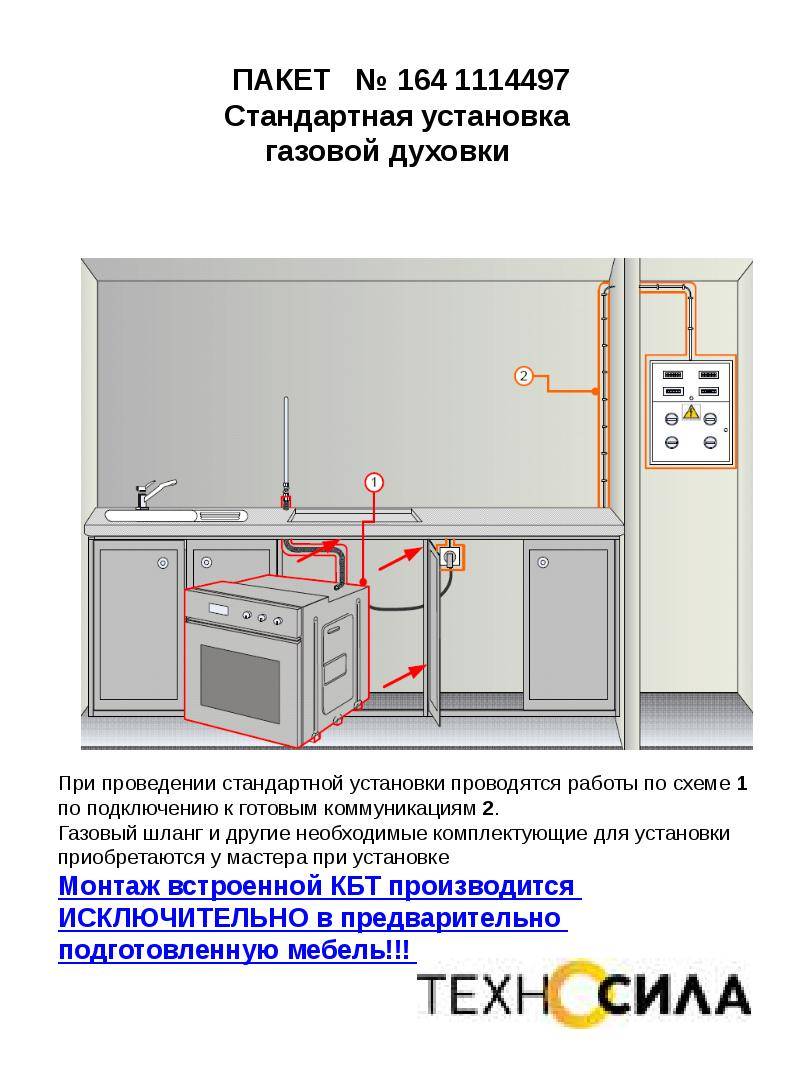

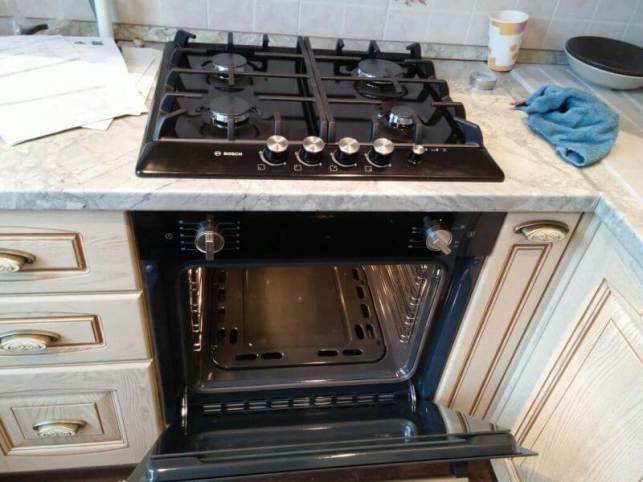

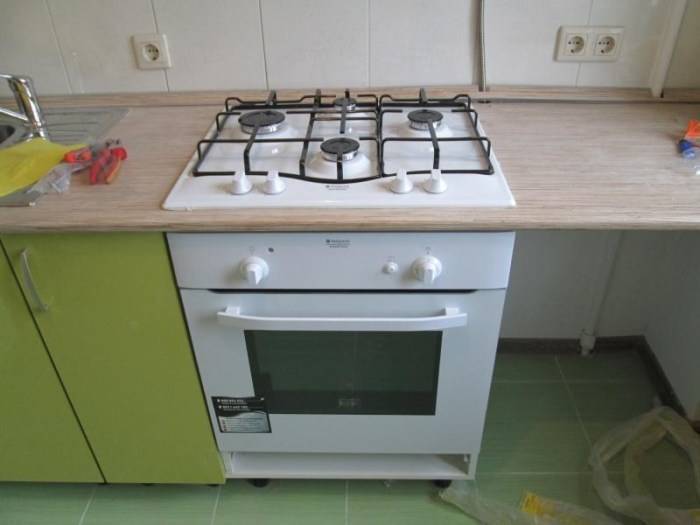

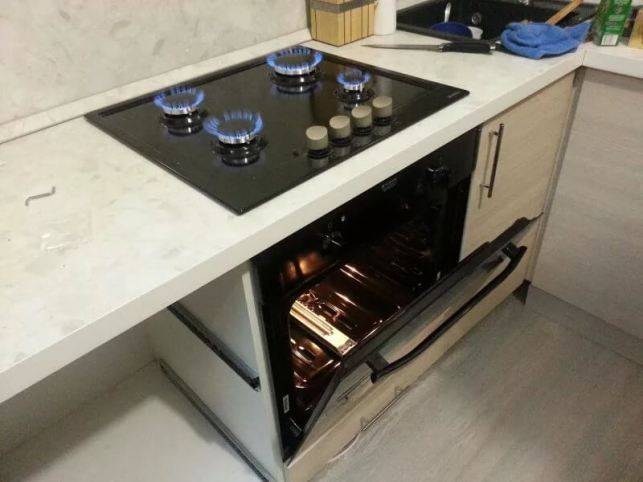

Подключаем духовой шкаф и варочную поверхность

Правила установки газовой духовки и газовой панели не особо сложны.

Инструменты и материалы для работы

Вам будут необходимы:

• набор разводных ключей;
• ручная фрезерная машинка (лобзик, пила);
• рулетка, маркер;
• газовый шланг и стальная (медная) трубка;
• газовая обмотка;
• соединительные элементы;
• герметик.

Перед установкой определите места размещения приборов. Если они не зависят друг от друга, то могут размещаться в разных частях кухонной мебели, главное, чтобы хватило длины шланга. Если духовка связана с панелью, то они должны устанавливаться в одной секции мебели.

Перед работой перекройте газ для безопасности.

Шаг первый

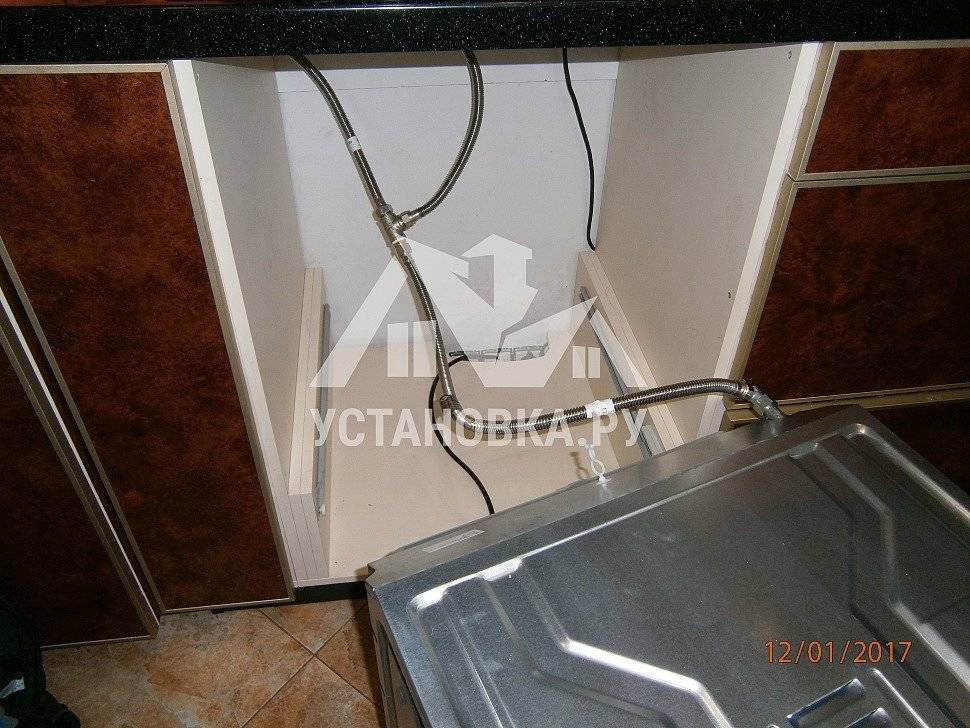

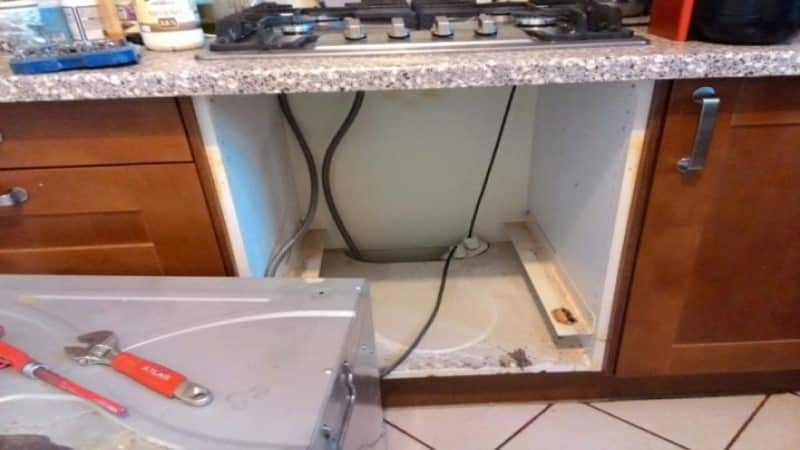

Сначала разместите технику в нише мебели. Для установки духового шкафа требуется убрать заднюю стенку мебели и разместить прибор на деревянные подножки (бруски). Это нужно, чтобы обеспечить качественную вентиляцию (иначе может возникнуть перегрев с последующим возгоранием).

Шаг второй

Подключение бытовой техники к электросети. Это нужно для гриля, розжига, подсветки, вентилятора и прочего. Воспользуйтесь инструкцией к прибору.

Шаг третий

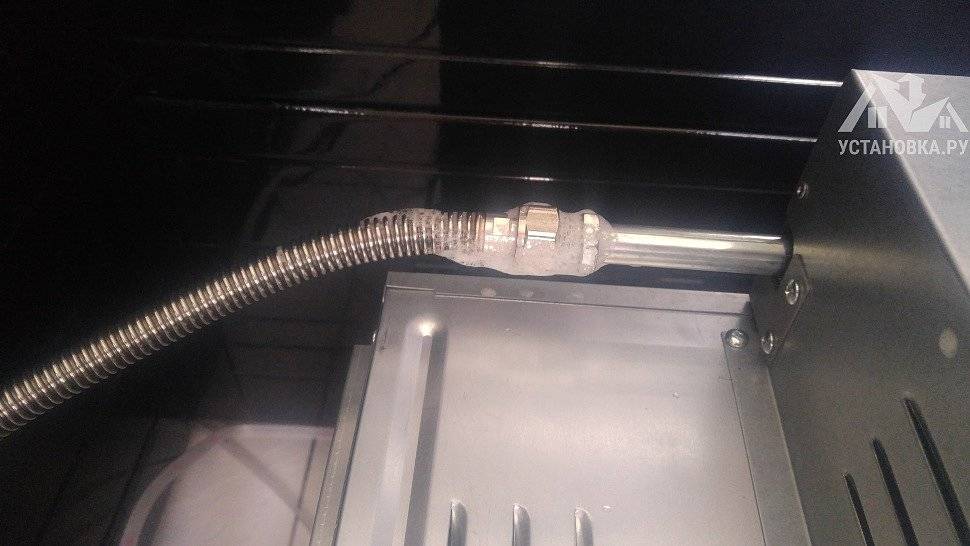

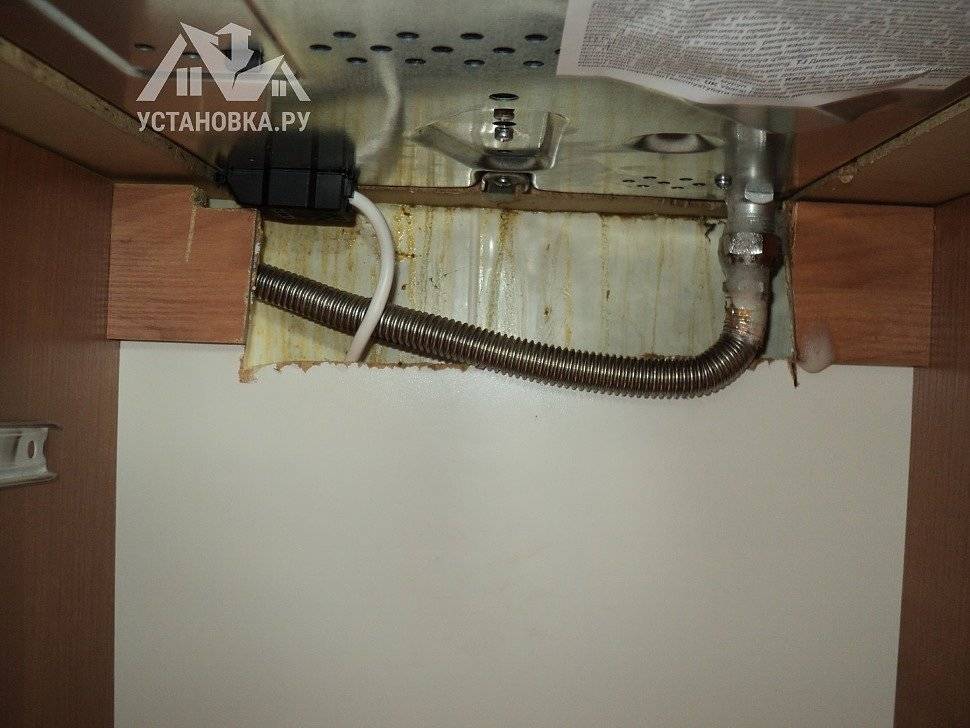

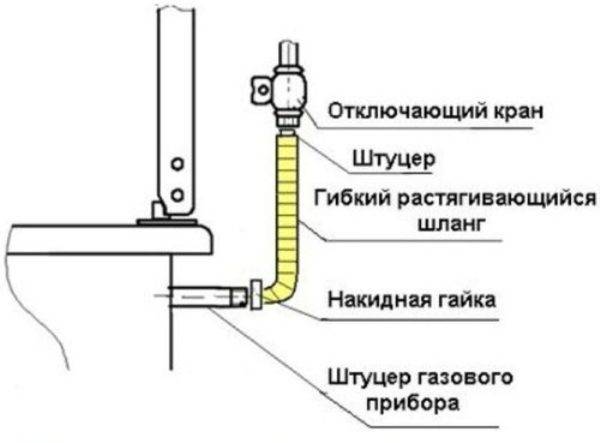

Присоединяемся к главному газопроводу. Предварительно отключаем подачу газа в квартиру (дом). Вам нужно будет присоединиться к центральному газоснабжению через не гибкую стальную или медную трубу, если шкаф расположен очень близко, либо через гибкий сильфонный шланг, если прибор должен стоять подальше.

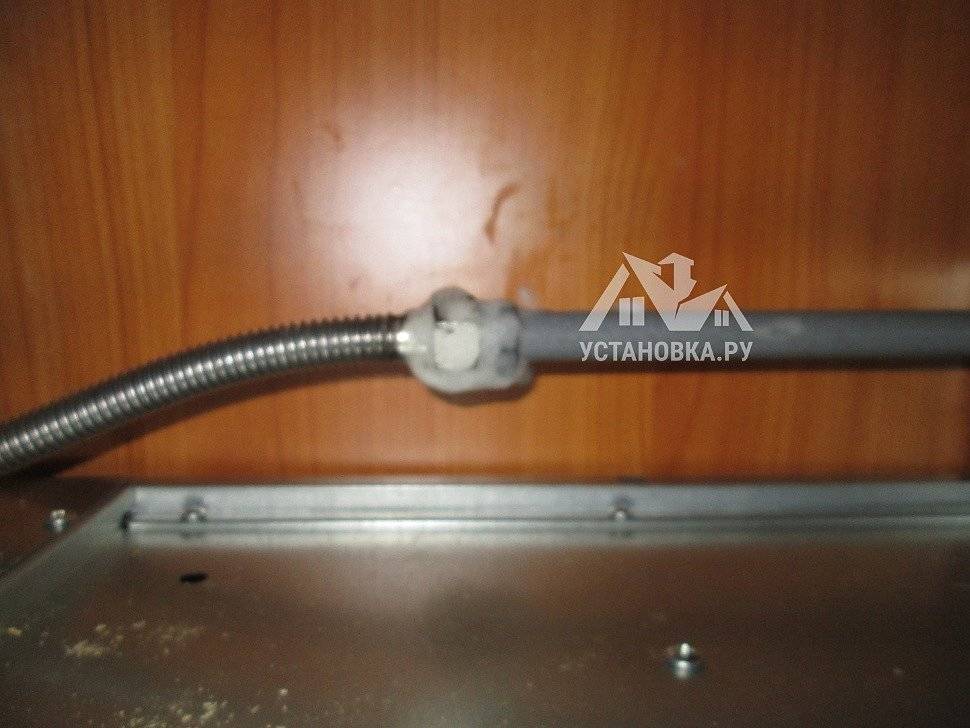

После крана устанавливается диэлектрическая прокладка для разрыва электросети. Длина газового шланга должна быть не более 2 метров, нельзя допускать его перегибов. Проследите, чтобы в радиусе расположения газового шланга отсутствовали движущиеся предметы, которые могли бы впоследствии пережимать его.

Шаг четвертый

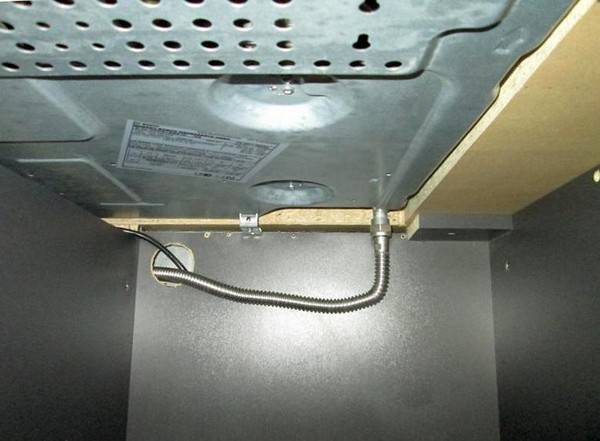

Разбираемся с варочной панелью:

1. У нее есть два выхода для газового шланга, по схеме проясните, какой из них сделан для газового баллона, а какой — нет.
2. В столешнице сделайте пилой отверстие для панели. Воспользуйтесь специальным шаблоном.
3. С помощью уровня проверьте, ровно ли вы разместили поверхность.
4. По стыкам пройдитесь герметиком.

Шаг пятый

Последний шаг — проверка работоспособности газового духового шкафа и варочной поверхности после подключения:

1. Включите подачу газа в квартиру и электричество.
2. Снимите защитные пленки и заглушки.
3. Поочередно проверьте работу конфорок и духовки.
4. Не забудьте проверить функцию газ-контроля. Ее имеют практически все духовые шкафы и многие модели варочных поверхностей.
5. При необходимости отрегулируйте клапан подачи газа.

Как подключить газовую варочную панель и газовый духовой шкаф к газу — мы вам рассказали. Если уверены, что справитесь, — попробуйте сделать это своими руками. Хотя с газом шутки плохи, обратиться к газовщикам будет надежнее и безопаснее.

Поделиться в соц. сетях:

Техника безопасности при розжиге духовки

Каким бы способом не зажигалось пламя в духовом шкафу, всегда стоит соблюдать конкретные правила безопасной эксплуатации. Взаимодействие с газом – всегда риск, поэтому стоит быть предельно внимательным, чтобы нивелировать вероятность возникновения аварийной ситуации.

Далее рассмотрим основные правила безопасного розжига духовки:

1. Перед включением газовой духовки всегда проветривайте ее, чтобы освободить пространство от возможного скопления газа.
2. Осматривайте шланги, периодически проверяйте герметичность их соединений, а при необходимости замените изношенный новым.
3. Следите, чтобы горелка в духовке воспламенялась полностью. Если какой-то отрезок не горит, перекрывайте подачу газа, проветривайте шкаф и заново разжигайте пламя.
4. Никогда не оставляйте работающую духовку без присмотра, не забывайте проверять наличие пламени через окошко дверцы шкафа.
5. Ни в коем случае не используйте включенный духовой шкаф в качестве источника отопления. Нельзя обогревать кухню с помощью прогретого горелкой воздуха.
6. Тщательно очищайте все поверхности внутри духовки после каждого приготовления пищи. Жировые отложения и прочие загрязнения могут засорить отверстия запальника или самой горелки, из-за чего пламя при последующей эксплуатации будет гореть неравномерно либо будет отсутствовать полностью.

Запах газа или звуковое оповещение датчика утечки – тревожный сигнал, при котором запрещено пользоваться оборудованием. Проветрите помещение и по возможности отыщите источник утечки топлива.

Первичную диагностику неисправностей духовки можно провести самостоятельно, если процедура не подразумевает разбора основных узлов. В остальных случаях работу нужно доверить специалисту

Всегда стоит следить за работой потенциально опасного оборудования. Некорректное функционирование любых элементов должно настораживать и становиться поводом для вызова мастера из газовой службы для проведения осмотр, диагностики проблемы и ее устранения.
