Устройство дренажа вокруг частного дома

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

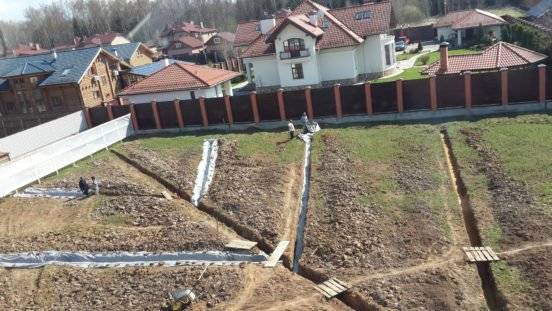

Процесс сооружения глубинного дренажа на загородном участке

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

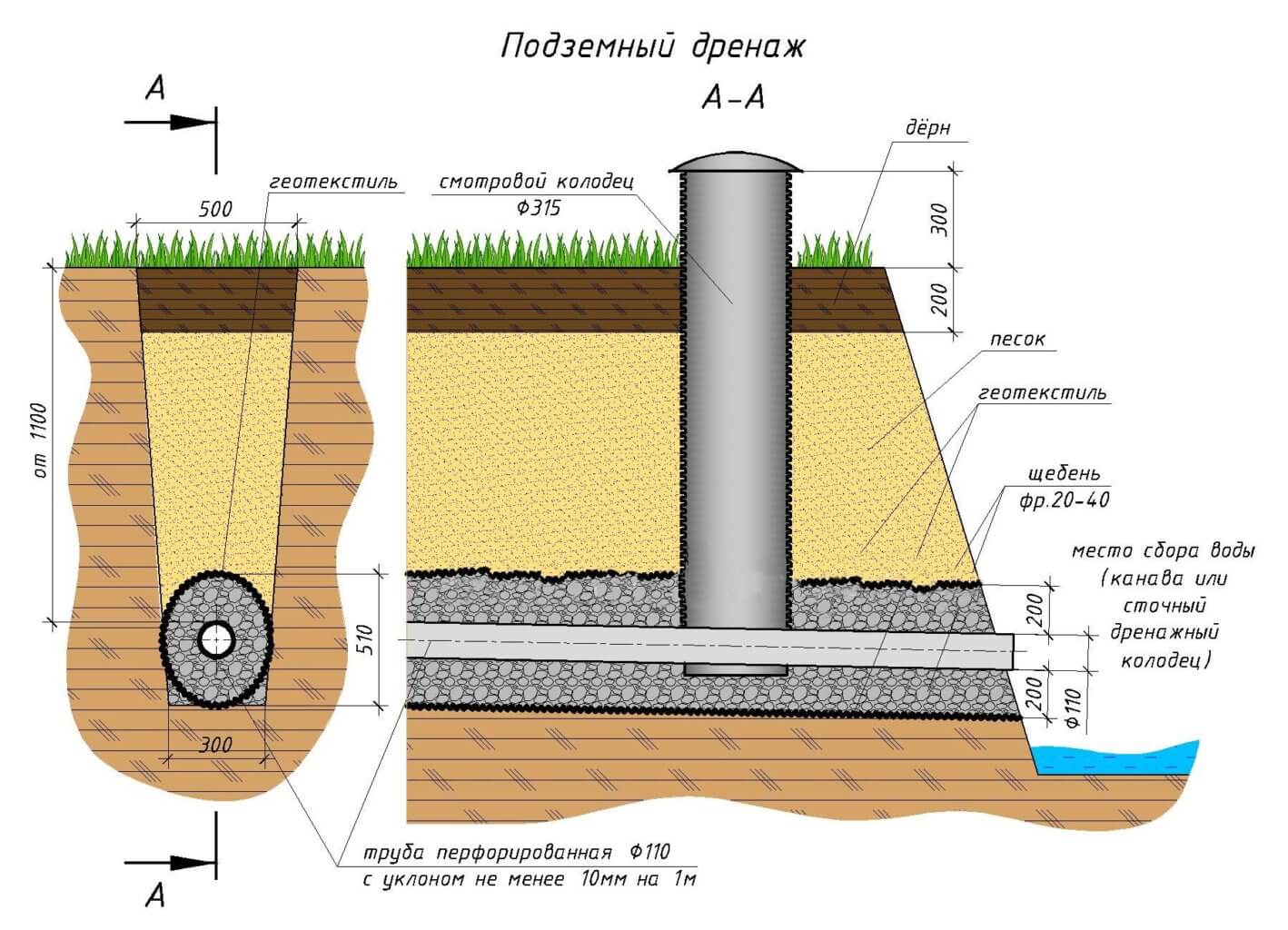

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Как укрепить стенки?

Необходимо обязательно укреплять стенки дренажной траншеи, иначе со временем они осыплются, что приведет к разрушению. Для этого подходят такие материалы, как:

1. Геосетка – это один из самых часто используемых материалов. Он отличается повышенной прочностью, не подвержен коррозии, не боится влажной среды и механического воздействия. Для его изготовления применяются полимерные волокна.
2. Геоматы – по внешнему виду материал напоминает мочалку, благодаря чему легко закрепляется на поверхности почвы, к тому же, он не препятствует росту растений.

   Для изготовления используются полипропиленовые материалы, из которых формируются сетки. Затем они накладываются друг на друга и скрепляются полипропиленовой нитью.

3. Самодельный габион – для ее изготовления используется металлический, решетчатый каркас с ячейками, наполненными щебнем, галькой и пр.
4. Георешетка – конструкция состоит из металлических ячеек, соединенных между собой при помощи сварки. Она бывает двух видов, с перфорацией и без. Первая наиболее прочная и лучше подходит для укрепления дренажной системы.

Выбор того или иного материала зависит от угла наклона траншеи:

• до 8% — можно обойтись без укрепления, достаточно высадить по склону канавы растения;
• от 8-15% — используются биоматы или геосетки;
• более 15% — георешетки или габионы.

Пошаговая инструкция по укреплению

Перед началом работ необходимо очистить канаву от мусора и камней, а после выровнять. Далее:

1. При помощи анкерных болтов устанавливается укрепление. От правильности монтажа зависит срок службы конструкции.
2. Каждая полоса материала укладывается на предыдущую внахлест.
3. Поверх укрепления насыпается грунт слоем 3-5 см.

Сверху на самодельные габионы необходимо уложить сетку-рабицу, это обеспечит большую прочность конструкции.

Оборудование для подземного дренажа

Для прокладки дренажной системы используются специальные трубы – дрены, изготовленные из ПВХ или полиэтилена. Они отличаются от других видов труб наличием небольших отверстий, расположенных на поверхности на одинаковом расстоянии друг от друга. Отверстия служат для проникновения грунтовой воды внутрь трубопровода.

Дрены производятся диаметром от 50 до 200 мм, что позволяет подобрать трубы под нужный размер отводных отверстий и обеспечить отвод необходимого объема жидкости

Важными элементами дренажной сети являются колодцы. Обычно в системе устанавливается несколько видов колодцев. На всех поворотных участках магистрали, а также в местах соединений монтируются ревизионные емкости.

Поворотные колодцы нужны для периодического осмотра системы и при необходимости проведения очистных работ. Колодцы представляют собой емкости из пластика диаметром 315 или 400 мм. Их можно изготовить самостоятельно, используя пластиковые трубы необходимого диаметра.

Через поворотные колодцы легко производить очистку и промывку системы при засоре. Для этого нужно просто направить в трубу струю воды под большим напором

На участках, где из-за особенностей рельефа местности или по техническим причинам невозможно осуществить отвод воды в естественные водоемы, устанавливают водоприемные колодцы.

Они предназначены для сбора жидкости, которая в дальнейшем может быть использована для полива участка или других хозяйственных нужд. Чтобы поступающая вода не переливалась обратно в трубы, устанавливается обратный клапан.

Все трубы, по которым течет грунтовая вода, отводятся в один коллектор, который нередко используется и для сбора жидкости, поступающей из поверхностной дренажной сети

В грунтах, отличающихся высокой поглотительной способностью, устанавливаются фильтрационные колодцы. В данных конструкциях вместо дна предусмотрена специальная дренажная засыпка, через которую жидкость, пройдя предварительную очистку, уходит в землю.

Диаметр такого колодца составляет от полутора до двух метров. Конструкция может обслуживать дренажные системы, в которых объем поступающей жидкости не превышает 1.5 м2 в сутки.

Предпосылки к сооружению дренажа

Осушительная система, выполняющая сбор и отвод излишка грунтовой воды, необходима в следующих случаях:

1. Участок пологий, т.е. нет условий для самопроизвольного движения воды под уклон.
2. Грунтовые воды отмечены на близком к поверхности земли уровне.
3. Участок располагается в низине, долине реки или на болотной осушенной местности.
4. Почвенно-растительный слой развивается на глинистых грунтах, обладающих низкими фильтрационными свойствами.
5. Дача построена на склоне, невдалеке от его подножия, из-за чего при выпадении осадков на участке и вокруг нее накапливается и застаивается вода.

Установка дренажа практически всегда необходима на участках с подстилающими почву глинистыми грунтами: супесями, суглинками. В период выпадения обильного количества осадков, таяния снега этот тип горных пород слишком медленно пропускает через свою толщу воду или вовсе не дает ей проходить.

Застои воды на уровне развития почвы сопряжены с ее переувлажнением. Во влажной среде активно размножается грибок, появляются инфекции, вредители (слизни, улитки и т.д.), что приводит к болезням овощных культур, гниению корней кустов, многолетних цветов и деревьев.

Из-за застоя воды происходит переувлажнение почвенно-растительного слоя, в результате чего в водонасыщенной среде гибнут растения, ухудшается внешний вид участка. Дренажная система позволяет устранять влагу мгновенно, не допуская ее длительного воздействия на грунт

Если не решать проблему с переувлажнением почвы, то со временем может произойти размыв земли. В морозное время содержащие воду грунтовые слои будет пучить, из-за чего может пострадать фундамент, вымощенные дорожки и прочие объекты благоустройства участка.

Чтобы проверить, необходим ли дренаж, нужно узнать пропускную способность грунтовых слоев на участке. Для этого выкапывают небольшой шурф глубиной 60 см и наливают в нее воду по предела.

Если вода впитается за сутки, то у подстилающих почву грунтов приемлемые фильтрационные свойства. В этом случае необходимости в дренаже нет. Если по истечении двух суток вода не уходит, значит, под почвенно-растительным слоем залегают глинистые породы, и есть риск переувлажнения.

Из-за пучения насыщенных водой горных пород стены жилых конструкций могут дать трещину, в результате чего постройка может стать непригодной для постоянного проживания

Если своевременно не внедрить дренажную систему, то загородным владениям угрожают следующие проблемы:

• затопление погребов, цокольных этажей, дополнительных построек, располагающихся ниже уровня земли – это впоследствии приводит к порче стеновых материалов, образованию плесени и грибков, гниению мебели, лестниц и иных деревянных конструкций;
• заболачивание почвы вследствие ее пресыщения влагой, что ведет к низкой урожайности, загниванию корней овощных культур, растений, гибели деревьев и других насаждений;
• на участке могут образоваться провалы, впадины, ямы, в результате чего разрушаются вымощенные дорожки и плитки – все это негативно влияет на ландшафт приусадебной территории.

В зимний период при промерзании ПРС и подстилающих его пучинистых грунтов, залегающих выше уровня сезонного замерзания, содержащаяся в порах земли вода будет расширяться. Увеличение объема грунта грозит разрушением заглубленных в него и опирающихся на землю сооружений.

Организация дренажной системы позволит наиболее простым и доступным способом решить следующие задачи:

Рассмотрим виды осушительных систем и их особенности.

Придомовое водоотведение

Типы

Устройство дренажной системы вокруг дома имеет несколько типов.

• Пластовый дренаж используется как вспомогательная конструкция. Такой дренаж чаще всего применяют как дополнительный к основной системе. Лучше всего выбирать его для участков, на которых грунтовые воды залегают на небольшой глубине. Он идеально подойдет для отвода поверхностных вод. Зачастую пластовый дренаж используется на глинистых участках. Располагать его необходимо на небольшом расстоянии от фундамента здания.

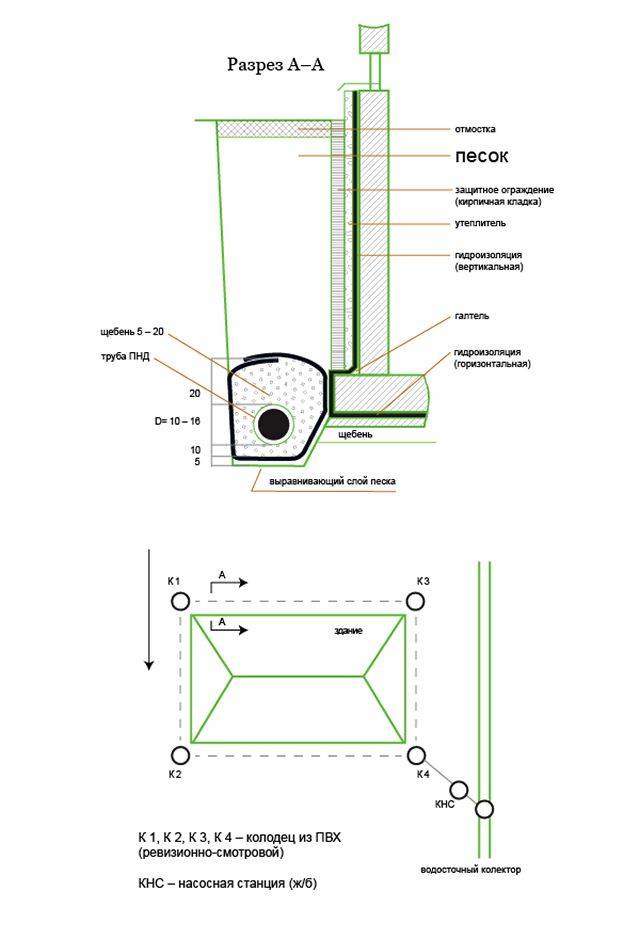

• Кольцевой дренаж позволяет предотвратить затопление подвалов и цокольных этажей. Оптимальнее всего использовать такой дренаж на участках, где повышено содержание песка. Это связано с тем, что кольцевой дренаж почти не задерживает влагу, легко ее пропуская.
• Пристенный дренаж используется чаще всего. Он позволяет защитить не только здание, но и подвальные уровни от влаги. Его рекомендуют использовать на участках с большим количеством глины.

Устройство

Чтобы лучше разобраться с тем, какой тип дренажа подойдет для конкретного участка, необходимо подробно рассмотреть устройство каждого из них.

Пластовый. В основе пластового дренажа находится воздушный зазор. Изготовить такой дренажный вариант можно различными способами. Самым распространенным из них является дренаж в виде слоя гравия. Для его обустройства необходимо под эксплуатируемым покрытием разместить слой гравия высотой около 50 сантиметров. Данный слой и станет воздушным зазором. На этот зазор необходимо уложить фильтрующую ткань, например, геотекстиль. После чего насыпать слой песка и выполнить отделку, например, плиткой.

• Кольцевой. Схема данного дренажа представляет собой замкнутый круг. Допустимы разрывы круга в том случае, если вода течет исключительно с одной стороны здания. Кольцевая система устанавливается ниже, чем уровень расположения цоколя и на расстоянии два-три метра от стен. Это позволяет предотвратить затопление подвалов, а также не даст почве на участке разрушиться.
• Пристенный. Данная система монтируется на расстоянии около 50 сантиметров от стен здания. Причем ее обязательно устанавливают ниже, чем уровень, на котором располагается подвальное помещение. За счет этого пристенный дренаж оптимально защищает фундамент от попадания влаги. Чаще всего данный тип дренажа используется на участках, где состав почвы неоднородный.

Смотровые колодцы

Качественно сделанный смотровой колодец является залогом действенной дренажной системы вокруг вашего сооружения. Смотровой колодец необходим, чтобы обслуживать и чистить конструкцию дренажа. Без колодца система начнет постепенно засоряться и, в конце концов, станет негодной.

Есть возможность приобрести готовый компонент на строительном рынке, а можно создать собственноручно при помощи отрезка трубы из пластика необходимого диаметра. Смотровой колодец должен быть настолько широким, чтобы рука человека могла туда опускаться для очистки дренажной системы.

В точке дренажной конструкции, которая является самой низкой, необходимо установить колодец для водосбора. Наиболее популярные конструкции — это сделанные из железобетона. Глубина смотрового колодца должна быть такой, чтобы песок, находящийся на дне, не должен мешать водному току. Лишь иногда надо проводить очистку.
