Канализация в частном доме своими руками

Монтаж внутренней канализации

Правила монтажа внутренней канализационной разводки не зависят от вида септика и выполняются всегда по одной и той же технологии. До начала монтажных работ необходимо начертить эскиз с указанием всех сантехнических приборов и размеров помещений.

Схема канализации в частном доме

Если сантехнические приборы установлены на двух и более этажах, их стараются располагать друг над другом – это облегчает работу канализационной системы и уменьшает количество коммуникаций. По эскизу рассчитывают необходимое количество труб и фитингов.

Для работы необходимы инструменты:

• ножовка по пластику или металлу;
• мелкозернистый напильник;
• уровень и рулетка;
• хомуты для крепления труб к стене.

При монтаже трубы стараются подбирать таким образом, чтобы получить минимальное количество соединений. При необходимости резки труб используют ножовку или электролобзик с мелкими зубьями. Отпиливают нужный отрезок строго перпендикулярно оси трубы, острым ножом срезают заусенцы, а с внешней стороны снимают фаску в 15° с помощью мелкозернистого напильника.

Соединение труб

Соединение труб выполняют с помощью уплотнительного кольца или на герметик. Монтаж с уплотнительным кольцом более простой и занимает меньше времени. Для соединения труб отрезают участки нужной длины, как описано выше, смазывают силиконовой смазкой (в случае, если трубы туго входят) или жидким мылом для облегчения скольжения и заводят гладкий конец трубы в раструб до риски. После этого трубу вынимают в обратном направлении на 9-11 мм. Это позволяет кольцу плотно герметизировать стык, а также обеспечивает зазор для теплового расширения.

Шаг 1. Монтаж внутренней канализации начинают с установки стояков. Их выполняют из труб диаметром 110 мм, установленных строго вертикально. Место установки стояков определяется проектом, чаще всего их располагают в ванной или туалете. Трубы устанавливают по уровню и крепят к стене хомутами. При соединении прямых участков труб следят за тем, чтобы раструбы были направлены вверх. В нужных местах устанавливают тройники или отводы.

Установка стояка

Шаг 2. На каждом отвороте или разветвлении, в местах наиболее вероятного образования заторов, канализационные стояки оснащают ревизией. Если трубы прокладывают скрыто в стене, в месте установки ревизии обязательно делают смотровой лючок.

Канализационные ревизии

Шаг 3. Каждый стояк оснащают фановой трубой того же диаметра, выведенной через перекрытия на улицу. Она (труба) необходима для отвода газов и уменьшения шума в трубах, ее нельзя совмещать с дымоходом или системой вентиляции!

Вывод фановой трубы на крышу

Шаг 4. К стоякам через установленные тройники и отводы монтируют горизонтальные участки канализации. Их длина не должна превышать 10 м, при этом необходимо обеспечить уклон 2 см на 1 пог. м для труб Ø110 мм и 3 см на 1 пог. м для труб Ø50 мм. При необходимости поворота на 90 градусов используют два отвода на 45 или три отвода на 30 градусов – это обеспечит плавный переход и снизит вероятность засоров.

Горизонтальные участки канализации

Шаг 5. Горизонтальные участки в местах соединений также оснащают ревизией – тройником с крышкой. Ответвление тройника устанавливают строго вверх, чтобы через него не сочилась вода.

Ревизия на разветвлении канализационных труб

Шаг 6. Подключение к сантехническим приборам выполняют с использованием сифона – он предотвращает попадание газов из канализации внутрь помещения. Кроме того, в нижней части сифона скапливается мусор, песок и другие загрязнения, которые могут привести к засору труб. Они достаточно просто удаляются при ревизии с помощью съемной крышки.

Слив с сифоном

Диаметр труб для подключения точек должен соответствовать диаметру их выходного отверстия. Переход между трубами выполняют с помощью переходной муфты либо, при объединении труб от нескольких приборов, посредством тройников с разным диаметром ответвлений.

Шаг 7. Унитаз подключают к горизонтальной трубе Ø110 мм с помощью отводов или гибкой муфты (в зависимости от его конструкции и типа выпуска). Гидрозатвор в этом случае обеспечивается конструкцией унитаза.

Схема подключения унитаза

Шаг 8. Стояки, а в одноэтажных домах — горизонтальные трубы, подключают к наружной канализации. Делать это лучше с помощью соединения трех отводов на 30 градусов – так будет обеспечен плавный слив воды.

Соединение внутренней и наружной канализации

Земляные работы при строительстве наружной канализации

Сегодня при строительстве частного дома используют как машинные земляные работы, так и проведенные вручную:

• Проще всего, конечно, использовать спецтехнику. В этом случае, габариты траншеи определяются диаметром труб и необходимым уклоном. Так, если планируется использовать трубу, имеющую сечение 110 мм, то ширина траншеи должна составляет 600 мм, а о том, как определить необходимую глубину, рассказано выше.
• При наличии застройки на участки применение спецтехники может быть невозможным, поэтому земляные работы придется выполнять вручную. Габариты траншеи аналогичны. Глубина выкопанной траншеи должна быть на 50 мм больше, чем планируемый уровень укладки трубы, так как необходимо будет выполнить еще подсыпку из песка.

Этапы монтажа наружного трубопровода

• На дно траншеи засыпается песок (слой 50 мм) и уплотняется вручную;
• Подготавливают необходимые детали – трубы, фасонные части, уплотнители и пр.
• Прокладка начинается от фундамента. Как правило, отверстие для вывода канализации организуют еще в период строительства фундамента. Но если этого сделано не было, применяют метод алмазного сверления.
• Для получения более плотного соединения используют силиконовые смазку. Для этого смазывающий состав наносят на гладкий конец трубы и вставляют его в раструб, в который вставлен уплотнительный манжет.
• Если необходимо устроить поворот, то следует использовать плавные отводы – фасонные детали, предназначенные для сбора наружных сетей.
• Если длина трубопровода более 12 метров, то следует на поворотах установить ревизионные колодцы.
• После того как трубопровод собран, производят проверку уклона, а затем засыпают трубы песком.

• При засыпке труб трамбовку песка следует производить по бокам труб. Уплотнять песок следует послойно. Песок, расположенный над трубами, трамбовать не нужно.
• Высота песчаной засыпки должна составлять не менее 15 см над трубой. После чего можно приступать к окончательной засыпке траншеи грунтом. Грунт следует засыпать горкой, так как впоследствии неизбежно произойдет оседание земли.

Таким образом, решая, на какой глубине прокладывать канализацию, следует учитывать опыт строительства и использования канализационных сетей в районе постройки. Если выбрана минимальная глубина заложения канализации (менее 0,7 метра), не стоит пренебрегать мероприятиями по утеплению труб, а также по предохранению их от повреждения проезжающим транспортом (если трубопровод проходит под проезжей частью).

Процесс и технология укладки

Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.

Процедура осуществляется в несколько этапов:

1. Монтаж начинается от места выхода трубы из здания.
2. Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
3. Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
4. Для поворотов используют отводы по 15 и 30 градусов.
5. Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
6. Производят утепление, если это предусмотрено проектом.
7. Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.

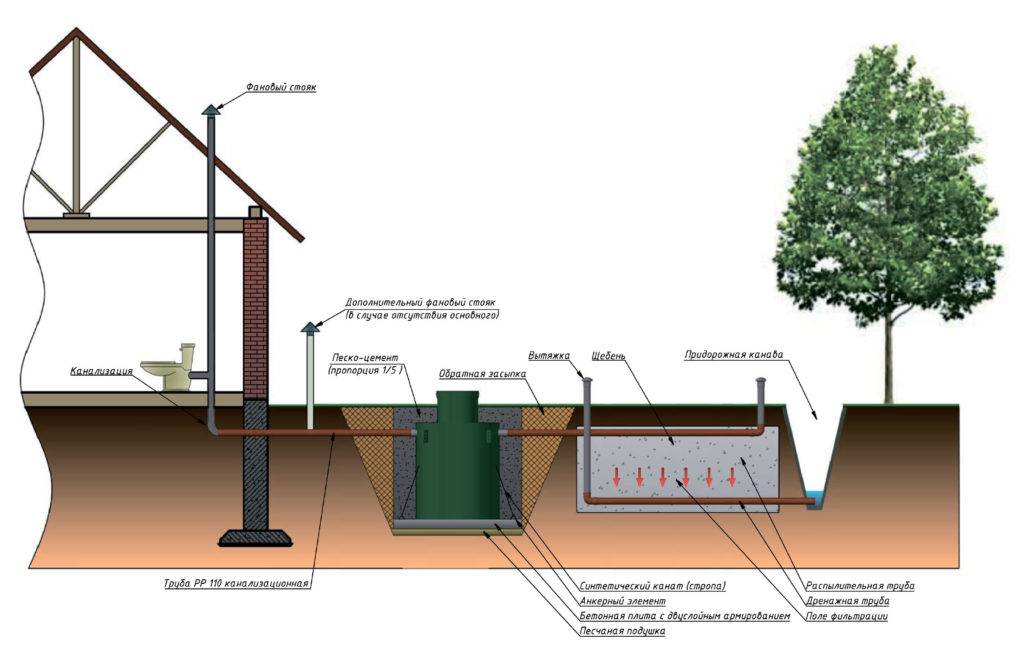

Схема монтажа канализации:

Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.

Можно ли уложить одновременно канализационные трубы и водопровод?

Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.

Причины запрета одновременной прокладки:

• между трубами должно быть расстояние;
• водопроводные трубы должны быть утеплены;
• обустройство магистрального водовода.

Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.

Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы

При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.

Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.

Работы по устройству внутренней канализации

К работе над монтажом канализации приступают после создания чертежа и покупки материалов. Сначала устанавливают центральный стояк. Для этой цели подходят чугунные трубы или изделия из ПВХ или из керамики, их диаметр должен быть около 110 мм. Чтобы тяга была хорошей, стояк выводят на чердак или приподнимают над крышей.

Стоимость таких изделий намного выше стоимости пластика. Керамические стояки по своим характеристикам занимают лидирующие позиции, но стоят дорого.

Основной стояк устанавливают на расстоянии 4 м от окон, после этого пробрасывают трубопровод в горизонтальном направлении. Не нужно резко менять его направление, это затрудняет перемещение сточных вод. Если нужно его повернуть на 90 градусов, лучше сделать 2 раза поворот на 45 градусов. Под него в фундаменте дома заранее оставляют отверстие. Раковину и ванну к канализации подключают с помощью трубки, диаметр которой составляет 50 мм.

Общий трубопровод делают под углом, это обеспечивает движение воды в нужную сторону. Обратный клапан монтируют на выводе, он не дает стокам затечь обратно.
