Принцип работы септика без откачки

Содержание статьи:

Рытье котлованов для установки бетонных колец

Варианты установки септика из бетонных колец

Для каждого бетонного кольца роется котлован, который в диаметре должен быть больше бетонного кольца на 20-30 см, то есть 1,2-1,3 метра (бетонные кольца обычно имеют диаметр 1 метр)

Обратите внимание, что существует несколько способов установки бетонных колец, конечно самый распространенный способ — это установка котлованов в одну линию, но также не менее часто применяется треугольное расположение бетонных колец

Рытье котлована под кольца в виде треугольника

Предварительно на дно котлована заливается бетонное основание, на дно третьего кольца бетон не заливается , т.к третий колодец является дренажным. Что касается крепления бетонных колес, то швы промазывают либо специальной герметизирующей смазкой, либо смолой, но в настоящее время герметизацию можно сделать и с помощью современных средств например таких, как — герметизация швов с помощью бастиона.

Чертеж септика из бетонных колец

Также рекомендуем посмотреть тематическое видео в котором подробно рассказывается про установку септика

Устанавливать септик необходимо в углу вашего дачного участка (чтобы в случае протечки не было запахов), но обратите внимание, что прокладка канализационной трубы должна быть выполнена по всем правилам, то есть она должна быть около 2 см на метр длинны, только тогда слив будет хорошо работать, а если проложить септик слишком далеко от дома, тогда вы испытаете некие неудобства при подводе канализации к септику, т.к потребуется специальная техника

Кстати,говоря о технике в случае неправильной установки септика он должен располагаться в месте куда возможен подъезд ассенизаторской машины — это делается для того, если ваш септик переполнится и не будет работать, была возможность откачки.

Способ установки

По расположению секций все очистные установки делят на горизонтально и вертикально ориентированные. Очистные установки вертикального типа – предпочтительный вариант для частного дома, так как они  требуют намного меньше места при монтаже.

Однако такой вариант может быть использован только при низком УГВ. Если уровень расположения почвенных вод высокий, то приходится выбирать горизонтальный вариант. В этом случае, глубина расположения резервуара будет небольшой, а вот площадь для установки септика потребуется значительная. Кроме того, по способу монтажа выделяют подземные и поверхностные. Последний вариант выбирают, если местные условия не позволяют осуществить монтаж в грунте.

Вентиляция

Если не сделать вентиляции в септике, неприятные запахи канализации по трубе будут идти в дом.

Как выбрать септик для частного дома

Подбирая локальную канализацию в виде септика, обращайте внимание и на материал, из которого она изготовлена. Самые надежные – пластиковые, полипропиленовые или аппараты из стеклопластика

Они не подвержены коррозии, не зацветают изнутри, имеют небольшой вес и могут прослужить довольно долгий срок.

В отличие от септика, очистные сооружения будут работать круглый год. Объем резервуара стоит подбирать исходя из того, сколько жильцов и как часто проживают в доме. Также выбор зависит от количества ванных комнат и туалетов, стиральных машин и другой техники. По нормам, емкость должна в три раза превышать объем наполнения за сутки. Очищается вода в септике приблизительно в течение трех суток.

При установке системы обращайте внимание на то, соответствует ли она нормам СЭС, имеет ли необходимый гигиенический сертификат. Кроме того, вместе с очистной системой необходимо предусмотреть и систему дренажа, это особенно актуально в районах с высоким уровнем подпочвенных вод

Иначе участку со временем грозит заболачивание, а из-за повышенной влажности могут страдать постройки и образовываться плесень.

Общий принцип действия очистной установки

Функционирование любого септика базируется на принципах гравитационного отстаивания и биологической фильтрации естественным или принудительным методом. Возможно применение биоферментных препаратов и биофильтров. Условно последовательность очистки нечистот можно разбить на несколько стандартных этапов.

Этап 1. Первичная очистка. По канализационной трубе от дома сточные воды поступают в первый бак или отсек. Здесь происходит грубая чистка от взвешенных крупных частиц. Тяжелые взвеси (песчинки и подобные нерастворимые включения стоков) оседают на дно камеры. Легкие фракции (жиры и масла) поднимаются на поверхность и перетекают во следующий отсек.

Этап 2. Разложение тяжелых частиц. Опустившиеся на дно первой камеры отходы начинают бродить и разлагаться – продолжительность процесса около 3-х дней. В результате нечистоты распадаются на густую массу, углекислый газ и воду.

На дне первого отсека накапливается ил, который периодически надо удалять. Эффективность очистки жидкости в первой камере составляет около 60%. Для отвода в грунт этого недостаточно, поэтому требуется доочистка (+)

Этап 3. Повторная очистка. Во второй камере происходит повторное разложение нечистот. В некоторых септиках на данном этапе за счет действия специальных бактерий и препаратов распадаются химические (отходы средств личной гигиены) и органические соединения.

Этап 4. Отвод жидкости. Дальнейший путь воды зависит от типа очистной системы. Очищенная жидкость может поступать в резервуар для последующего полива огорода.

Если степень очистки недостаточная, то вода проходить процесс доочистки через инфильтрат, дренажный колодец, поля для грунтовой фильтрации и т.п.

Галерея изображений

Фото из

Септик-отстойник с фильтрующим колодцем

Поле фильтрации на загородном участке

Усовершенствованный вариант фильтрующего поля

Дренажные трубы в фильтрующей траншее

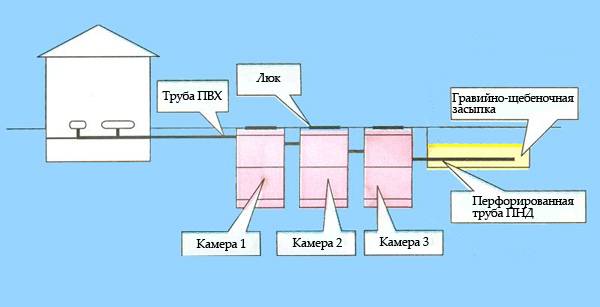

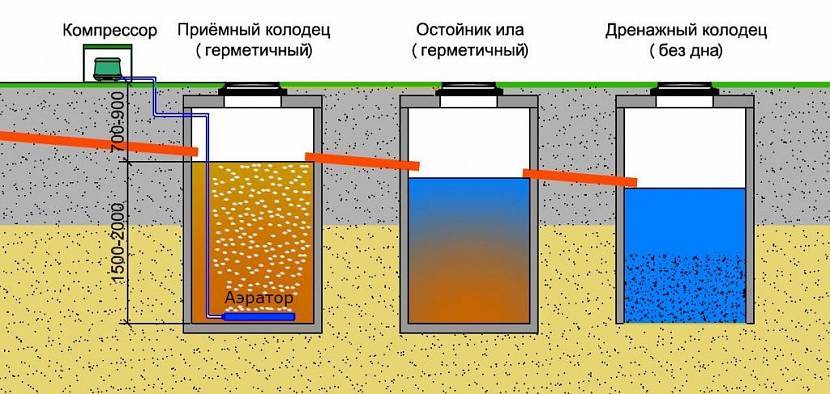

Схематическое описание традиционного принципа работы септика передает общие черты процесса. Каждая модификация очистной установки имеет конструктивные и эксплуатационные нюансы исполнения.

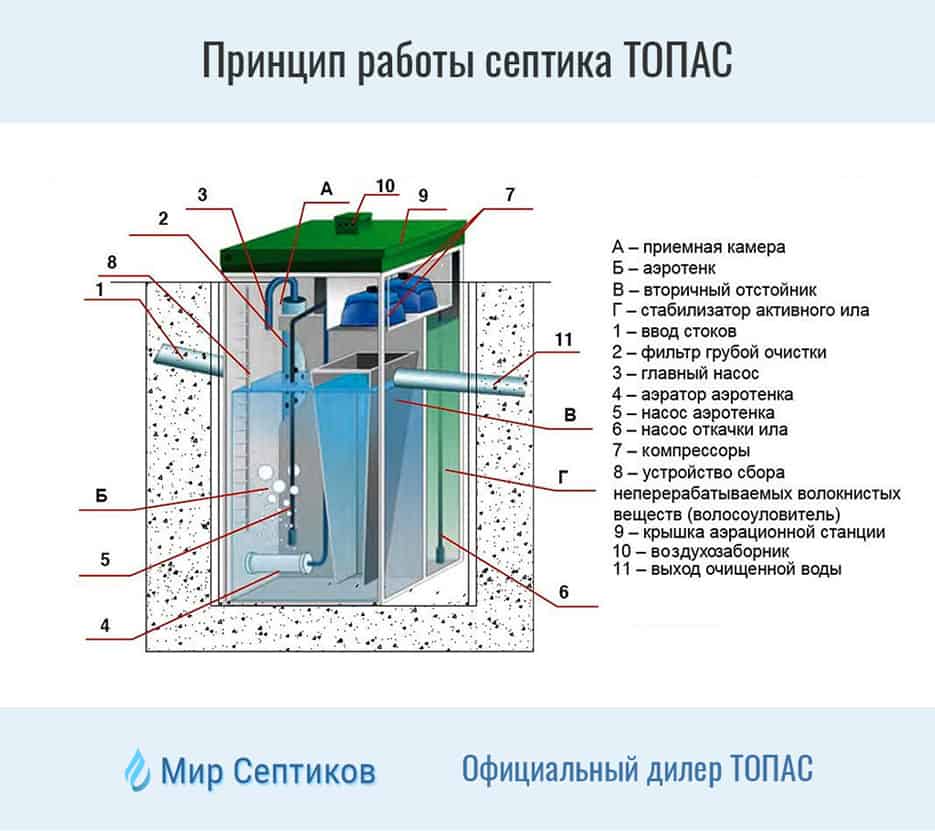

Принцип работы септика топас.

Работа септика Топас достаточно проста. Вода из канализационной трубы попадает в приемную камеру. Здесь она проходит начальный процесс очистки, из воды удаляются крупные частицы. Далее вода перемещается при помощи эрлифта в аэротенк.

В основной части септика Топас – аэротенке, работают биологически активные микроорганизмы, которые ликвидируют загрязнения, не отфильтрованные в приемной камере.

В качестве фильтра используется ил, который вбирает в себя все загрязнения из воды. Дальше вода с илом перемещается в отстойник – пирамиду. В пирамиде ил оседает на дно, а очищенная вода протекает дальше.

Ил имеет определенный ресурс использования, через какое-то время его необходимо заменить. Использованный ил может послужить в качестве удобрений на огороде.

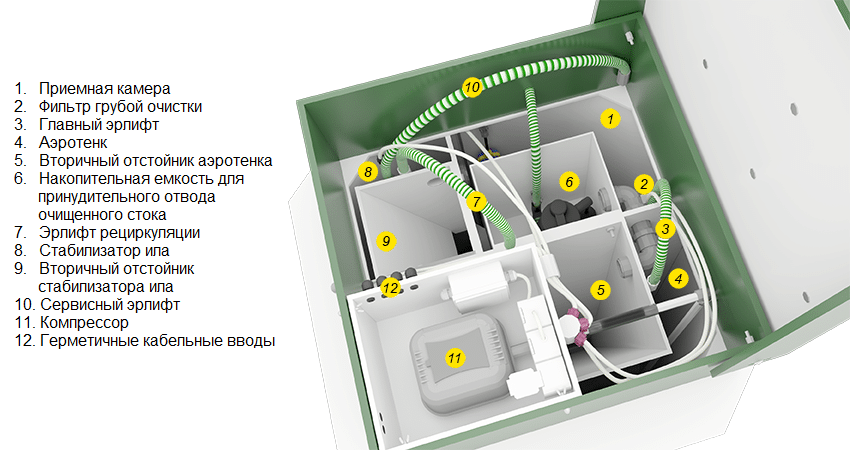

Устройство септика топаз может не значительно отличаться в зависимости от модели.

Монтаж септика топас предлагаем рассмотреть на примере модели Топаз 5.

Установка септика

1. Для начала необходимо определиться с местом установки станции Топас. По нормам СЭС,  которыми руководствуются, когда устанавливаю септик Топаз + монтаж системы должен происходить не ближе 5 метров от фундамента дома.

2. Изготовление котлована. Под септик Топас 5, размерами 1100х1200х2400 котлован будет иметь размер 1800х1800х2400. После рытья котлована необходимо поставить опалубку.

3. Установка септика Топас в котлован. После того как котлован выкопан, его необходимо заполнить песком на 15 см (сделать песчаную подушку). При помощи “песчаной подушки” поднимается  выступ септика Топас над землей (на 15 см). Эта необходимость связанна, прежде всего, с эксплуатацией станции в весенний период. При таянии снега, если септик будет находиться ниже или на одном уровне с землей, может произойти подтапливание аэрационной станции. Обычно это происходит через вентиляционные отверстия или верхнию крышку установки. Это может привести, как к временной неработоспособности, так и к полному выходу из строя компрессоров. Опустить станции ТОПАС-5 и ТОПАС-8 в котлован можно и  вручную. Для этого необходимо продеть прочный канат через специальные отверстия (находятся на ребрах жесткости), затем придерживая за неё, аккуратно опустить и установить станцию в котловане. Другие модели установок следует опускать в котлован только при помощи спецтехники.

Совет! Если грунтовые воды находятся близко к поверхности, необходимо подбирать модель септика Топас имеющую маркировку ПР. В этом случае отвод очищенных стоков из станции Топас будет произведен принудительно, при помощи встроенного насоса.

4. Подготовка траншей для монтажа канализационных труб. Необходимо использовать трубы ПНД с диаметром 110 мм.

Схема подключения

5. Герметизация станции. В корпусе септика Топас необходимо просверлить отверстия для входной канализационной трубы. Делать их лучше регулируемой коронкой диаметром 103-110 мм. Регулировка коронки должна быть около 105-108 мм. В отверстие вставляется патрубок и при помощью специального строительного фена, а так же специальной насадки, припаивают его полипропиленовым шнуром (входит в комплектацию с септиком Топас). Не желательно использовать других способов герметизации. Затем к патрубку подсоединяется канализационная труба.

6. Подключение электрического кабеля. Учитывая, что очистное сооружение ТОПАС работает от  электричества, к нему  подводят электропитание. Используют кабель ПВС сечением 3х1,5, который размещают в гофрированной трубе для земляных работ и укладывают в траншею рядом с канализационной трубой. Кабель вставляется в станцию через специальное отверстие и подключается к клеммам. В доме – к распределительному щитку, через отдельный автомат  на  6-16 А.

Компрессоры взаимозаменяемы. Их можно менять местами.

7. Выравнивание давления на стенки станции при обсыпке. Обсыпка и наполнение септика водой производится одновременно. На треть обсыпается, затем на столько же заливается водой. Повторяется до полной обсыпки. Данный шаг необходим для компенсации давления на корпус изделия.

Монтаж септиков: немного советов от профессионалов

Рассмотрим, какие могут быть затруднения при установке готового септика. Во-первых, надо подобрать надежную, грамотную монтажную фирму, устанавливающую очистное сооружение.

Во-вторых, принять во внимание, из какого материала изготовлен септик – пропилен или полиэтилен, и какая толщина стенок. В-третьих, необходимо поинтересоваться не только ценой оборудования и стоимостью монтажа, но и стоимостью обслуживания сервиса (ценой откачивания)

Приобретать септики желательно известных марок, поскольку в таком случае можно надеяться, что в наличии имеются и комплектующие запчасти, и обслуживающая компания в данном регионе.

Чтобы определить размеры септика, нужно учитывать, в первую очередь число водоразборных приборов, установленных в доме, и какой единовременный сброс воды.

Если в доме проживает малое количество людей, то можно рассмотреть вариант небольшого септика типа «Малыш»Источник microles.ru

По данным статистики, в нашей стране расход воды на человека принимается из расчета 250 литров в сутки. Но если кто-то из семьи любит часто принимать ванну или происходит частая стирка, то этот фактор тоже нужно учитывать при выборе объема септика.

Чтобы септик служил долго и исправно, необходимо регулярно делать ему профилактический осмотр. А также нельзя допускать попадания в канализацию полиэтиленовых мешков, мусора, химических препаратов, лекарства, особенно антибиотиков (они являются убийцами живых микроорганизмов в септике).

Септик или выгребная яма: нюансы выбора

Выгребная яма – это прекрасный резервуар для стока отходов, но только в том случае, когда количество стоков не превышает 1м3 в сутки

Выгребная яма – это прекрасный резервуар для стока отходов, но только в том случае, когда количество стоков не превышает 1м3 в сутки (требование СНиП 2.04.03-85), во всех остальных случаях устройство канализации в виде ямы запрещено. Причем данное требование неукоснительно должно выполняться заведениями общепита, СТО, парковых заведений и прочих общественных организаций.

Конструкция септика не только намного практичнее, но и удобнее: резервуар способен справиться с любыми объемами стоков, при этом принцип работы септика состоит не в накоплении (не как в яме), а в переработке отходов. Поэтому использование ЛОС является экономически выгодным, более безопасным для окружающей природы и эстетичным в плане отсутствия запахов.

В сравнении с септиком яма выигрывает только по своей первоначальной дешевизне: выкопал и все. Но такие ямы обваливаются, требуют прочистки, дурно пахнут, населяются насекомыми и приносят еще массу неудобств, на устранение которых будут потрачены немалые деньги. Более того, выгребная яма не очищает стоки никаким образом, а значит, все вредные вещества напрямую уходят в землю, через 5-7 лет участок окажется непоправимо заражен – об этом также стоит думать.

Очистная система работает совершенно иначе: загрязненные воды не остаются в камерах, а проходя через несколько степеней очистки, сбрасываются в фильтрационные поля или колодцы для дальнейшей доочистки и ухода в грунт. Таким образом, в резервуаре остается малая часть неперерабатываемых отходов, которые необходимо удалять посредством машины ассенизации. При этом чистка происходит в зависимости от модели септика: от 1 раза в год, до 1 раза в 5-8 лет.

Установка и обслуживание септиков

Монтаж канализации ТОПАС производится по следующей схеме:

1. Роется котлован по ширине и длине на 30–40 см больше размеров корпуса выбранной модели. Глубиной он вырывается на 10 см больше высоты станции. Эти сантиметры нужны для устройства на дне ямы подушки из утрамбованного песка.

2. В яму устанавливается септик. Далее к нему подводится канализационный трубопровод из дома с уклоном в 2 градуса и кабель электропитания.

3. Производится засыпка траншеи с трубой и ямы с очистной станцией.

Опускаем в котлован станцию

Земля засыпается так, чтобы на поверхности виднелась только крышка. Заливать плитный фундамент под этим септиком в качестве якоря не нужно. Даже маломощная модель Топаса на 3–4 человека весит больше 200 кг. Плюс к этому еще добавляется масса стоков. Всплыть эта станция сможет только при очень сильном паводке и затоплении всего вокруг.

На поверхности остается только крышка

Прокапываем траншею к септику

Врезаемся трубой в септик

Герметично заклеиваем вход трубы в септик специальным феном и лентой

Закапываем канализационные трубы

Аналогично делаем отверстие и герметизируем под вывод вод

Подключаем септик к электросети

Септик Топас подходит для любых жилищ, будь то дачные домики, двухэтажные таунхаусы из кирпича, либо небольшие каркасно-щитовые дома. Ограничения есть только по количеству проживающих и единовременному залповому сбросу стоков. Но здесь надо лишь грамотно подобрать вариант станции.

Обслуживание ЛОС Топас сводится к удалению крупных фракций из фильтра в первой камере и избытков ила из накопителя. Для этого предусмотрен специальный насос, который необходимо включать по мере возникновения необходимости.

Устанавливается данный септик своими руками, а после и эксплуатируется без особых проблем. В подтверждении этого достаточно посмотреть видео с отзывами тех, кто уже им пользуется. О каких-либо затруднениях там ни слова. В плане простоты монтажа он напоминает кладку гибкой черепицы, с которой в состоянии справиться даже непрофессионал.

Рекомендации по эксплуатации септиков

Для создания благоприятных условий эксплуатации септиков и повышения очистки сточных вод необходимо выполнять следующие требования:

1. Не допускать попадания в канализационную систему остатков пищи и других крупных органических веществ.
2. В процессе эксплуатации сантехнического оборудования рекомендуется избегать залпового сброса большого объема жидкости.
3. Стирку белья, личных вещей выполнять только горячей водой и моющими средствами с нормируемым пенообразованием. Не использовать отбеливатели на основе хлора.
4. Появление неприятного запаха из септика будет свидетельствовать о недостаточно эффективной работе установки вследствие нарушения вышеперечисленных условий.

В процессе эксплуатации септики нуждаются в плановом обслуживании, так как опустившиеся на дно твердые отходы необходимо периодически удалять. Осадок откачивают по мере наполнения септика.

Для проверки количества загрязнений пользуются металлическим щупом. Когда толщина илистой массы в первой камере достигнет 0,3-0,4 м, ее откачивают с помощью специальной автомобильной техники, называемой илососом. Такой объем осадка соответствует годовой норме.

Процесс очистки проходит по следующей схеме:

1. Открывают крышку резервуара.
2. Вакуумный рукав, идущий от ассенизаторской емкости, опускают в первую секцию септика.
3. Передвигая шланг вдоль днища, откачивают ил до остаточного уровня воды примерно на 0,3 м.
4. Для ликвидации осадка из следующей камеры вязкую массу необходимо откачать до 0,2 м.
5. Если подъезд ассенизаторской машины затруднен, ил можно устранить с помощью фекального насоса.

Для консервации септика на зиму необходимо слить воду с емкости на 1/2-2/3 общего объема жидкости.

Схема устройства септика, принцип работы и отличительные особенности моделей

Статья размещена в рубрике|подрубрике

Базовые схемы популярных моделей

В стремлении повысить эффективность действия септической системы, производители постоянно совершенствуют устройство агрегатов. Некоторые стараются облегчить конструкцию и сделать схему работы более понятной, а другие – повышают количество циклов и качество очистки, внедряя инновационные технологии.

Танк – комплексная очистка с инфильтратором

Септик Танк – очистная система с устройствами грунтовой доочистки. Цельнолитой корпус устройства усилен толстыми ребрами жесткости толщиной 17 мм. За счет своей конструкции септик может устанавливаться на разных грунтах. Благодаря блочно-модульному строению при необходимости получиться «нарастить» производительность системы.

Бак септика состоит из двух-трех камер. Фильтры, перегородки и биогранулы позволяют очищать нечистоты тремя методами: механическим, биологическим и химическим

Цикл очистки воды в септике Танк делиться на следующие этапы:

1. В приемнике тяжелые неорганические вещества осаждаются. Осветленная вода перетекает во второй отсек.
2. Жидкость подвергается анаэробной переработке и в процессе брожения расщепляется на простые соединения. Во второй камере расположены мембраны, задерживающие жировые фракции.
3. В отстойниках на два отсека цикл очистки заканчивается в инфильтраторе. В трехкамерных баках вода проходит биологическую очистку. Последний отсек наполнен колонией бактерий, способных утилизировать примеси.

На выходе вода очищена на 75-80% (зависит от количества камер). Для полного осветления система дополняется инфильтратором – резервуаром без дна, установленным в траншее на «подушку» из песка и щебня.

Проходя через фильтрующий слой, неразложившиеся примеси оседают – в грунт поступает вода, очищенная на 95-98%. Альтернатива инфильтрату – дренажный колодец или фильтрационная площадка

Топас – многоступенчатая биофильтрация

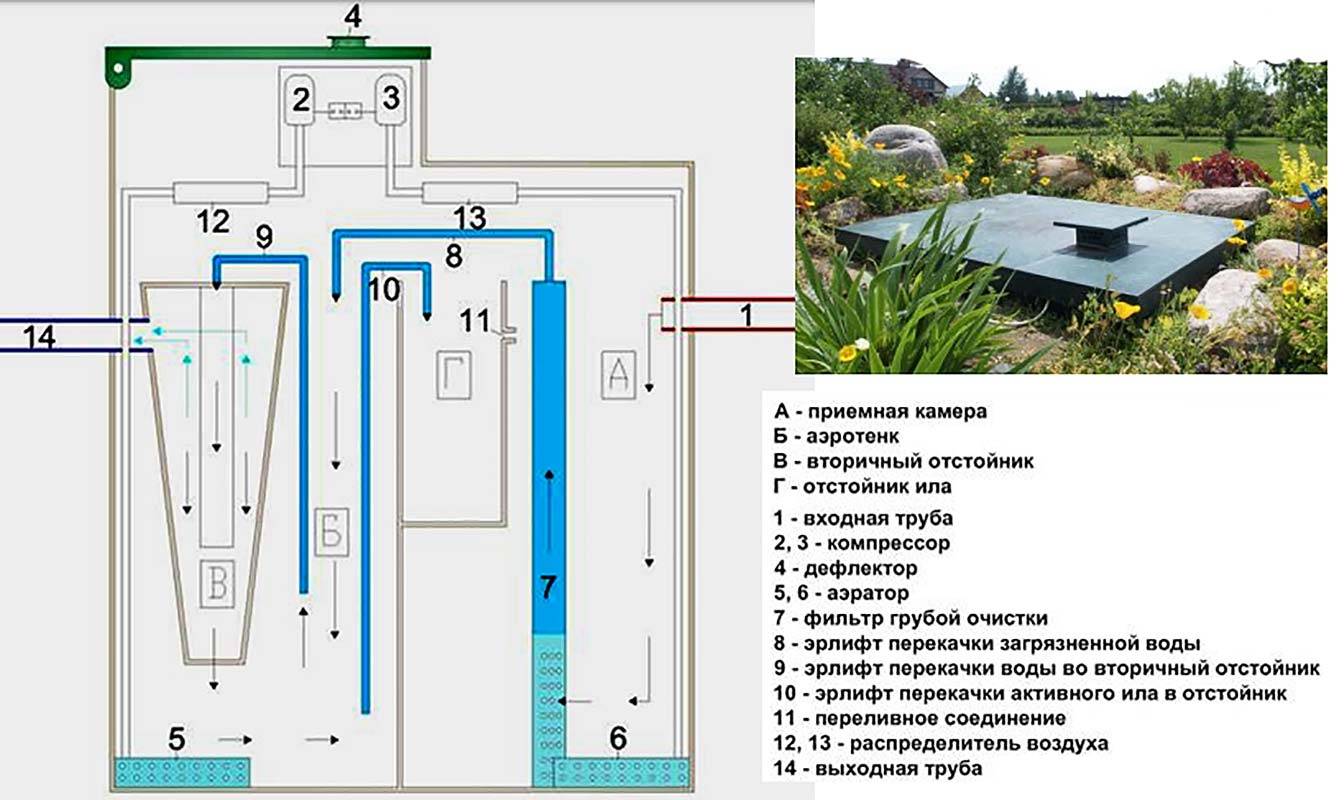

Септик Топас – канализационная система глубокой биочистки. Устройство агрегата принципиально отличается от конструкции «горизонтальных» септиков. Вертикально ориентированный корпус разделен на 4 секции, циркулируя между которыми, нечистоты очищаются на 98%.

Основная часть переработки сточных вод осуществляется аэробными микроорганизмами. Для жизнедеятельности бактерий в каждой камере предусмотрен аэратор. Фильтры улавливают плохо растворимые частицы разной фракции

На схеме устройства аэробного септика видно, что все секции очистной установки соединены между собой шлангами. Эрлифт – разновидность трубного насоса, который транспортирует очищенную воду, ил и прочие примеси с одного отсека в другой.

Септик работает от электропитания. Весь процесс обработки стоков внутри сооружения происходит по заданному циклу, благодаря четко продуманной внутренней структуре

Отсек 1. Первичные нечистоты поступают в камеру и под воздействием аэробных бактерий расщепляются на легкие компоненты, воду и ил.

Отсек 2. В камеру попадают стоки, очищенные на 45-50%. В аэротенке воздушный поток поднимает мелкие частицы на поверхность воды. Отсек имеет пирамидальную форму, что способствует быстрому осаждению ила. Через эрлифт жидкость перетекает в следующую камеру.

Отсек 3.  Во вторичном отстойнике стоки повторно преобразуются на воду и ил.

Отсек 4. В камере накапливается очищенная вода. По мере наполнения бака поднимается датчик уровня жидкости, передающий сигнал на дренажный насос о заполнении емкости.

Тритон – энергонезависимая система очистки

Септики Тритон выполняет механическую и биологическую фильтрацию с грунтовой доочисткой. Важные достоинства моделей Тритон: компактность и простота конструкции. Для дачного участка, небольшого загородного поместья или надела с баней часто выбирают септик Тритон-Мини.

Два резервуара соединены между собой в верхних патрубках и на дне. Такое решение увеличило пространство для накопления ила на общем дне, а полуочищенной воде позволило свободно перетекать в соседний отсек.

Вторая камера оборудована биофильтром – устройство плавающего типа с биологически активной засыпкой. Несмотря на наличие фильтра, степень переработки сточной массы недостаточна для выброса ее в грунт

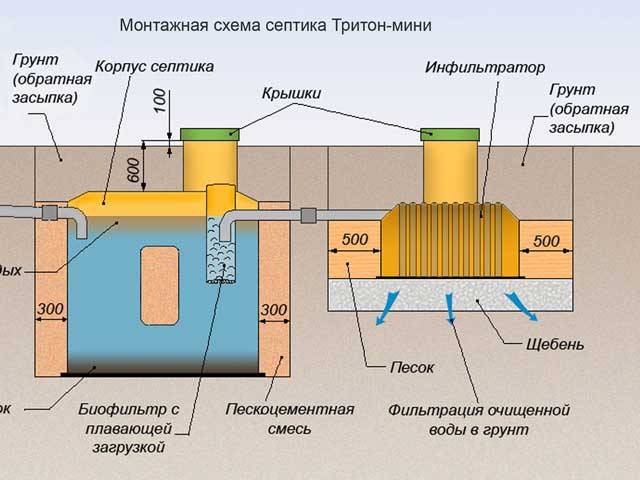

Для доочистки стоков в локальной очистной системе Тритон-Мини предусмотрен инфильтрат Тритон-400.

Экопан – шестиступенчатая фильтрация стоков

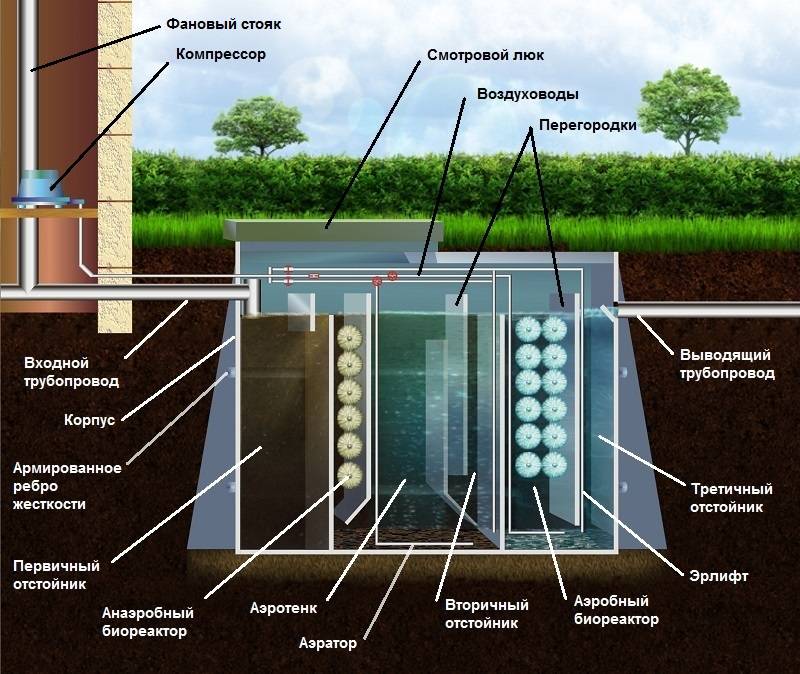

Септик Экопан – локальная станция с полным циклом биологической чистки канализационных стоков. Конструкция разработана для непростых условий эксплуатации: пучнистый, глинистый грунт, высокий уровень грунтовых вод, большая глубина прокладки подводящего трубопровода.

Резервуар цилиндрической формы с усиленным днищем. Жесткость емкости увеличена поперечными перегородками. Внутри септик разделен на шесть камер.

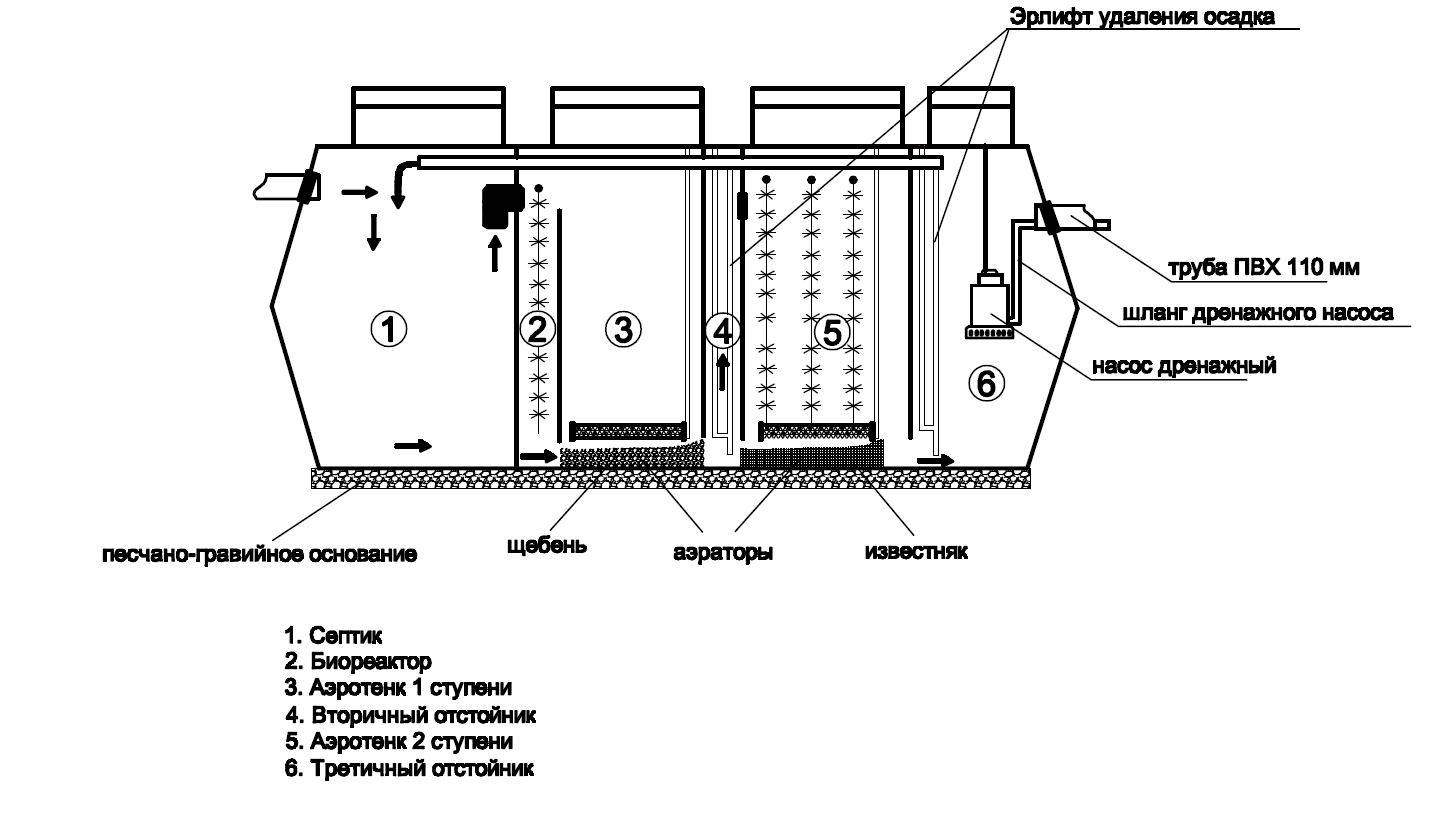

Назначение отсеков: 1 – первичный отстойник, 2 – анаэробный биореактор, 3 – аэротенк, 4 – второй отстойник, 5 – биореактор доочистки, 6 – третий отстойник

Принцип действия:

1. В септической камере отстаиваются сточные массы и оседают твердые фракции.
2. В анаэробном отсеке микроорганизмы перерабатывают стоки, очищая и осветляя их.
3. В аэротенке в действие вступают аэробные бактерии. Аэратор насыщает нечистоты кислородом, активируя действие микроорганизмов и ускоряя распад органических, неорганических веществ.
4. Вторичный отстойник накапливает остатки ила, которые с помощью эрлифта перекачиваются в первую камеру на повторную очистку.
5. Биореактор доочистки содержит доломит. Минерал способствует лучшей фильтрации стоков.
6. В третьем отстойнике тоже находится эрлифт, выводящий осадок в первую камеру.

После обработки очищенная вода выводится в естественный грунт или сбрасывается в накопительную емкость для использования в технических целях.

Rodlex – септик накопительного типа

Накопительный резервуар Rodlex выполнен из полимера способом ротационного формования. Цельнолитая емкость комплектуется удлиненными горловинами и крышками (диаметр люка – 80 см). Септик используется как выгребная яма.

В конструкции предусмотрены посадочные площадки, которые размещены на боковых сторонах и горловине септика. Ввод трубопровода можно отрегулировать по высоте

При необходимости расширения рабочего объема, несколько резервуаров последовательно соединяются между собой в цельную накопительную систему.

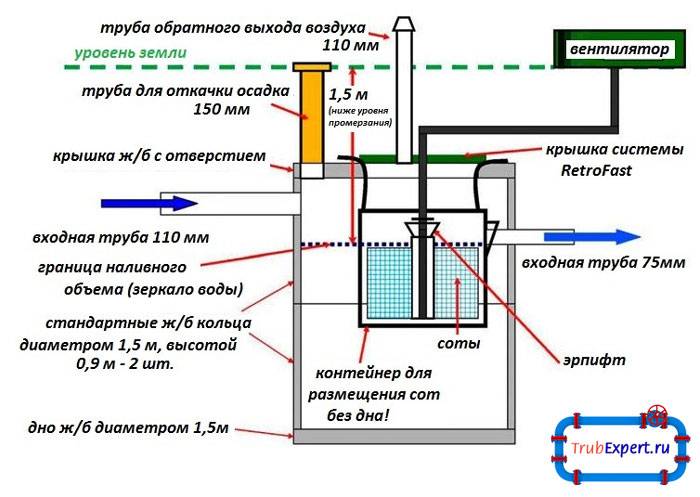

Fast – аэробная технология утилизации

Септик Fast – инновационное решение очистки хозяйственно-бытовых стоков. Агрегат устроен таким образом, что работа по переработке сточной массы осуществляется максимально быстро.

Очистное сооружение состоит из приемного блока, вторичного отстойника, встроенного аэротенка, насоса и модуля, где производится переработка стоков аэробами. Место обитания микроорганизмов – специальные соты

Нечистоты, попадая в приемный отсек, сразу подвергаются обработке аэробными микроорганизмами. С помощью компрессора и вентилятора в септик подается воздух – биомассы активизируются и расщепляют отходы. В ячеистой структуре модуля нечистоты, воздух и активные микроорганизмы перемешиваются – стоки преобразуются на воду и осадок.

Одновременно в работу включаются эрлифт, обеспечивающий перемещение жидкости во второй отсек. Здесь вода отстаивается и осветляется естественным путем – ил выпадает на дно. Работу над разложением нечистот продолжают анаэробные бактерии.

Осветленная жидкость выводится через выходное отверстие. Параллельно со сливом осуществляется прием новой порции нечистот.

Септик Fast – саморегулирующая система, подстраивающаяся под сточные воды с крупными фракциями или нечистоты с химическими компонентами. Благодаря ячеистой структуре модуля бактерии способны к самовосстановлению. От действия агрессивных химикатов погибают микроорганизмы, осажденные на стенках септика и поверхности стоков. Бактерии внутри ячеек выживают и продолжают активно размножаться.
