Схема в частном доме ↑
При строительстве частных домов канализационные магистрали зачастую проектируются без соблюдения норм их установки и подбора материалов. Это является основной причиной их некорректной работы.
Поэтому необходимо скрупулезно подходить ко всем этапам проектирования – начиная от выбора диаметра труб и заканчивая обустройством воздухообмена в них.
Основываясь на текущих нормах следует выделить основные правила составления схемы, при которых вентиляция внутренней канализации будет эффективна:
- вентиляция стояка. Его окончание должно выводиться выше кровли здания, на высоту не менее 300 мм. Минимальное расстояние до ближайших оконных или дверных проемов – 4 м;
- установка фановой трубы. Это необходимо, если диаметр центрального стояка составляет 50 мм. Также она монтируется в домах с 2-мя и более этажами;
- станция переработки сточных вод (септик, канализационная яма, локальные очистные сооружения) тоже оснащается трубами воздухообмена.

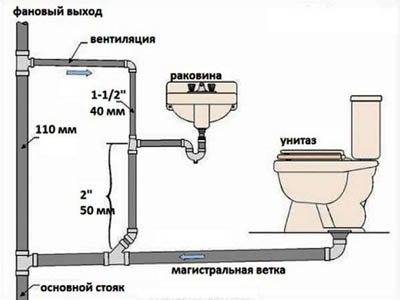

Типовая схема вентиляции показана на рисунке.
Фото: типовая схема вентиляции
Ее основными элементами являются – вентилируемый стояк и сифоны приборов. При подключении нескольких сантехнических устройств к одному горизонтальному трубопроводу рекомендуется установка дополнительных элементов воздухообмена.

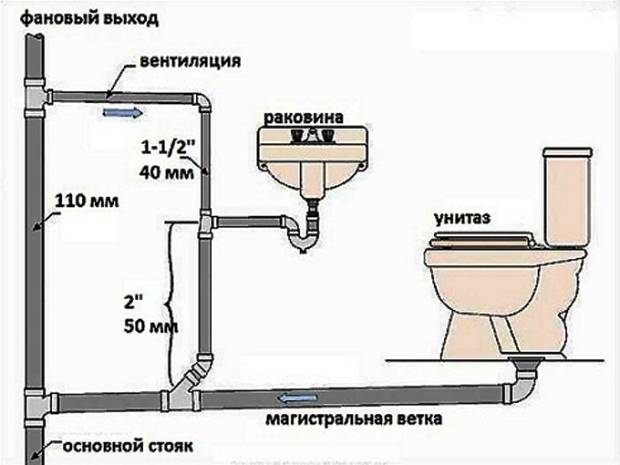

Фото: установка фановой трубы производится непосредственно к стояку
Установка фановой трубы производится непосредственно к стояку, выше уровня последнего подключения сантехнического прибора.
В качестве дополнительных элементов могут уславливаться вакуумные клапаны, которые регулируют давление внутри системы.
Важной составляющей хорошей вентиляции канализации являются сифоны. Они препятствуют проникновению запаха через патрубки подключения
Фото: сифон для канализации3
Монтаж сифонов обязателен, так как в противном случае все механизмы вентиляции не будут функционировать нормально.
Нормативно-правовая база РФ
Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.
Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.
В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО
Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.
Законодательные акты и ГОСТы
Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:
- ФЗ №384;
- Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
- Постановление Правительства №87;
- Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
- СНиП (II-35-76, 2.04-05);
- СанПиН 2.2.4.548-96. 2.2.4;
- Стандарты и рекомендации АВОК в области вентиляции и т.д.
Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.
Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта
Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:
- ГОСТ 30434-96;
- ГОСТ 30528-97;
- ГОСТ Р ЕН 12238-2012;
- ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
- ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
- СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
- ГОСТ 32548-2013 (межгосударственный стандарт);
- СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.
На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.
Сертификация вентиляционного оборудования
При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.
Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:
- ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
- ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
- ТР ТС 010/2012 о безопасности машин и оборудования.
Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.
Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции
Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.
Порядок сооружения канализации
Кратко рассмотрим основные этапы по сооружению канализационного трубопровода в условиях частного дома. Даже если вы не решитесь на выполнение работ своими силами, то сможете проконтролировать нанятых специалистов.
Этап #1 – монтаж дворовой сети
Создание канализационной системы начинается с этапа сооружения внешней (дворовой) сети. Если протяженность дворовой сети до существующего смотрового колодца более 12 метров, устраивается дополнительный смотровой колодец. При этом минимально допустимое расстояние от стены дома до смотрового колодца – 3 – 5 м.
Со способами устройства наружной части трубопровода и правилами прокладки канализационных труб в земле ознакомит следующая статья, прочитать которую мы очень советуем.
В прокладке наружных канализационных линий сейчас используют преимущественно полимерные трубы, привлекающие легким весом, превосходными эксплуатационными характеристиками и доступной ценой. При прокладке трассы выше уровня сезонного промерзания используются утеплители, защищающие линии от формирования ледяных пробок.
Нередко собственникам частных строений приходится сталкиваться с отсутствием централизованной сети канализации. В этом случае устраивается автономная система сбора и фильтрации стоков (септик). Однако принцип подводки «внешняя внутренняя сеть» остаётся тем же.
Один из простых и удобных решений для частных домовладений – герметичный септик. Правда его существенный недостаток кроется в немаленькой цене, поэтому оплатить его покупку решается далеко не каждый владелец дома
Этап #2 – сооружение узла ввода в дом
Далее требуется соорудить узел ввода непосредственно в конструкции частного дома (фундамент, стена подвала). Сооружение узла выполняется с учётом возможных деформаций, например, по причине просадки строения.
Узел ввода и наружный трубопровод надежно изолируются.
Схема устройства ввода (одна из возможных): 1 – мятая глина; 2 – раствор на основе цемента; 3 – смоленая прядь; 4 – гильза на основе стальной трубы
Этап #3 – монтаж стояков и отводов
На следующем этапе производится монтаж труб-стояков внутренней сети. Эти компоненты схемы рекомендуется собирать и в собранном виде предварительно ставить без крепления или с частичным креплением.
Полное крепление выполняется после окончательной сборки всей системы. Завершив монтаж труб-стояков, выстраивают горизонтальные отводные линии канализации с учётом требуемых уклонов.
Процесс выстраивания горизонтальных внутренних отводных линий предусматривает укладку раструбов и фасонных частей по направлению против движения потока стоков
Этап #4 – подключение сантехники
На завершающем этапе производится установка сантехнических приборов и подключение каждого прибора к соответствующему отводу через патрубок-сифон.
Желательно заранее предусмотреть отводы для подключения слива таких важных помощников, как стиральная машинка, посудомойка
Дополнительно стоит отметить: при условии высоты строения менее 10 метров, внутреннюю канализационную систему допускается выстраивать на основе безнапорных труб. При большей высоте применяются напорные трубы.
Взаимодействие с гидрофобными веществами
Зачем в здании нужна вентиляция?
Применение в строительстве современных материалов и различных внешних ограждающих конструкций коттеджа/дома затрудняет естественный воздухообмен между комнатами и улицей, а иногда и вовсе блокирует его. Благодаря внутреннему и внешнему утеплению, смонтированным пластиковым окнам здания становятся герметичными.
Такие меры способствуют сохранению тепла и экономии энергоресурсов, но сильно препятствуют притоку свежего воздуха. Чтобы исправить эту типичную ситуацию, предстоит организовать эффективную систему циркуляции воздушных потоков.

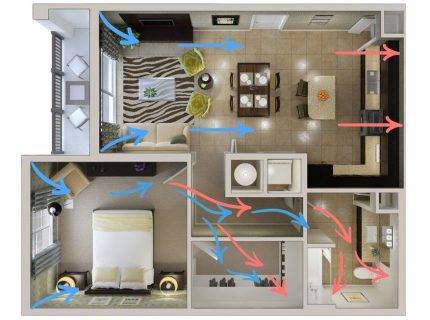

В здании вентиляция нужна, чтобы в ванную комнату, спальню, гостиную и кухню регулярно поступал свежий воздух не через распахнутые окна и двери, а посредством специальных устройств – анемостатов и воздушных диффузоров.
Согласно санитарно-гигиеническим общепринятым стандартам, должным образом функционирующая вентиляционная система – обязательный элемент инженерного оснащения всех жилых объектов
Постоянный приток воздуха в доме обеспечит комфортные условия для длительного проживания людей и содержания растений, а также для полноценного функционирования всех технических систем.
Вентиляция необходима и для поддержания оптимальных параметров среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.
Циркуляцию воздушных потоков нужно организовать не только в жилых комнатах, но и в помещениях хозяйственно-технического назначения – ванной и санузлах, на кухне, в котельной и подвале.
Качественная система вентиляции способствует быстрому выведению излишков влаги и тепла. Вместе с отработанным воздухом из помещений одновременно удаляются вредные микроорганизмы, накопившаяся грязь и пыль.
Организация оттока загрязненного воздуха – профилактическая мера в трудной борьбе с грибком и плесенью
Именно поэтому важно еще на стадии проектирования жилого дома продумать все детали инженерной сети: вентиляцию на кухне сделать более мощной, чем в других комнатах, правильно подобрать функциональные элементы вентиляционной системы, чтобы обеспечить оптимальный уровень кислорода во внутренних помещениях
Правила монтажных работ
Монтаж системы водоотведения в квартире не сложен и подчиняется простым правилам:
- Стыки и повороты выполняются только там, где это необходимо, их количество нужно свести к минимуму.
- Обязательно соблюдать уклон – подключение к стояку должно быть ниже остальных элементов трубопровода.
- Чтобы трубы не провисали, их необходимо фиксировать при помощи хомутов. Шаг крепления – 1 м.
- Для монтажа использовать только гладкие трубы без нарушения целостности внутренней поверхности и неровностей в местах соединения.
- Независимо от способа соединения труб места стыковки необходимо обезжирить.
- Используемые для герметизации соединений прокладки и кольца должны быть мягкими и эластичными.
- Соединение элементов трубопровода выполняется по потоку.
- Не допускается расположение стыков внутри стен и перекрытий.
- Унитаз подключают к стояку первым, чтобы фекальные массы не попадали в квартирную канализацию.
Отличия от метрической резьбы
Особенности строительства туалета на даче своими руками из разных материалов: чертежи и фото готовых строений
Общие требования СНиП

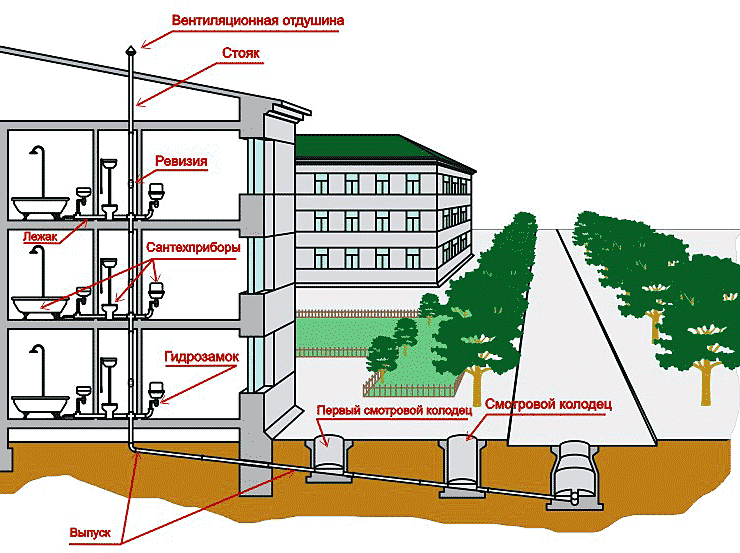

Разрабатывая проект канализационной системы в многоквартирном доме, все подрядчики руководствуются государственными стандартами, строительными нормами и правилами. Именно они могут гарантировать устройство надежной и безопасной канализации. Ведь в случае нарушений правил в многоквартирном доме могут появиться такие проблемы, как засоры, затопления и неприятные запахи.
Иначе в местах изгиба трубопровода будут образовываться засоры, которые затрудняют эксплуатацию системы. Согласно СНиП, уклон водоотвода должен составлять не менее 3% для труб с диаметром в 4-5 см. Для трубопровода с диаметром в 8,5-10 см уклон должен составлять 2%. Выпуск сети следует подсоединять к наружной канализации под прямым углом.
Менять канализационные трубы без соответствующего разрешения нельзя
Кроме того, к устройству канализации в многоквартирном доме выдвигаются такие требования:
- С учетом прочности, коррозии и нагрузки для устройства отвода стоков в многоэтажных домах следует использовать чугунные, асбестоцементные, бетонные или пластмассовые трубы.
- Прокладку внутренних коммуникационных сетей следует выполнять скрытым способом в монтажных штробах, шахтах, каналах и коробах.
- Трубопровод следует защищать гидроизоляционным рулонным материалом.
Не допускается прокладывать канализационный трубопровод под потолками на кухнях, в полу и стенах жилых комнат. Вытяжные каналы для обеспечения вентиляции системы следует выводить не менее чем на 4 м над уровнем кровли. При этом соединение вытяжного канализационного и дымоходного каналов не допускается!
Назначение и виды ливневой системы
Ливневая канализация в любой постройке предназначается для отвода атмосферных осадков. Она представляет собой инженерную систему, состоящую из множества элементов, позволяющих избежать затопления крыши здания и подмытия фундамента. Монтаж такой системы начинается с крыши. При этом она устанавливается как на плоских конструкциях, так и со скатами.
Канализация в многоэтажных домах зачастую имеет длительный срок эксплуатации
В зависимости от типа монтажа ливневая канализация делится на:
- Внешнюю. Состоит из водостоков, воронок и лотков и крепится вдоль нижних краев скатов крыши.
- Внутреннюю. Такая система позволяет собирать влагу непосредственно на крыше и отводить ее через трубопровод, скрытый в наружной стене дома.
Внешняя ливневая канализация, как правило, монтируется только в домах со скатными крышами. В некоторых случаях такую канализацию можно увидеть на домах, построенных в 60-80 гг. прошлого века. Современные многоэтажные дома проектируются с внутренней ливневкой. Такое решение отличается большей долговечностью и не портит внешний вид здания.
Система отвода бытовых стоков в многоквартирных домах устроена достаточно непросто. Это обуславливается повышенной нагрузкой на коммуникации. Из-за большого количество обслуживаемых объектов к монтажу такой системы выдвигаются серьезные требования. Ведь неправильная организация коммуникаций может привести к постоянным засорам и затоплениям в доме. Устройство систем канализации в многоэтажных домах регламентируется требованиями СНиП и государственными стандартами. Именно по ним подрядчики производят монтаж системы.
Вентиляция канализации и 2 ошибки, допускаемые при ремонтах
7 июля, 2022 Специализация: мастер по внутренней и наружной отделке (штукатурка, шпаклёвка, плитка, гипсокартон, вагонка, ламинат и так далее). Кроме того, сантехника, отопление, электрика, обычная облицовка и расширение балконов. То есть, ремонт в квартире или доме делался «под ключ» со всеми необходимыми видами работ.

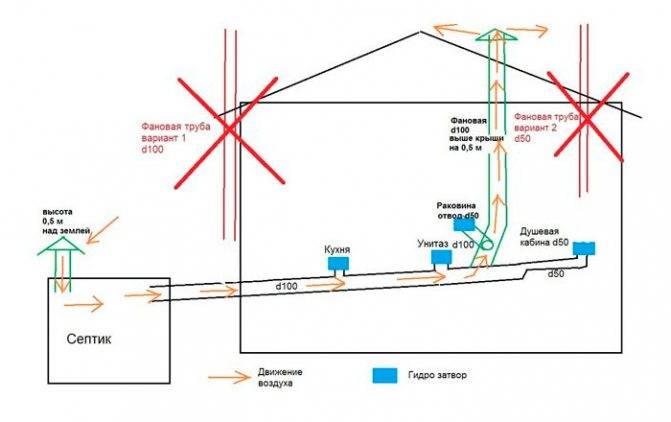

Схема вентиляции канализации в частном доме — фановая труба выходит через крышу
Чистый воздух в жилом помещении всегда будет одной из первых потребностей, поэтому, вентиляция канализации в частном доме — своими руками созданная, является одним из условий монтажа сантехники. Кроме того, в некоторых случаях вентиляцию нужно оборудовать и в квартирах многоэтажных зданий.
