Внутренний водопровод и канализация зданий: стандарты, нормы и требования

Нормативные документы ГОСТа по водоснабжению и СанПиН

Действующие нормы распространяются на составление проектов реконструируемых либо строящихся систем для внутреннего горячего и холодного водоснабжения, направленных водостоков и канализации. В процессе проектирования систем водоснабжения, как горячего, так и холодного, а также канализации нужно выполнять требования различных нормативных документов, которые согласованы и утверждены Минстроем России.

Действующие нормы распространяются при проектировании:

• Систем автоматического пожаротушения;
• Установок по обработке горячей воды;
• Систем водопроводов противопожарных предприятий, которые производят либо хранят взрывчатые вещества;
• Тепловых пунктов;
• Систем горячего водоснабжения, которые подают воду промышленным предприятиям на технологические нужды;
• Систем производственного специального водоснабжения.

Также разработка правил может касаться проектов систем водоснабжения одного технологического оборудования.

ГОСТ 2874-82 касается воды питьевой. Регулирует гигиенические требования и осуществляет контроль за ее качеством. ГОСТ Р 51232 и СанПин «Вода питьевая» регулируют нормирование по концентрации в жидкостях микроэлементов и патогенных веществ.

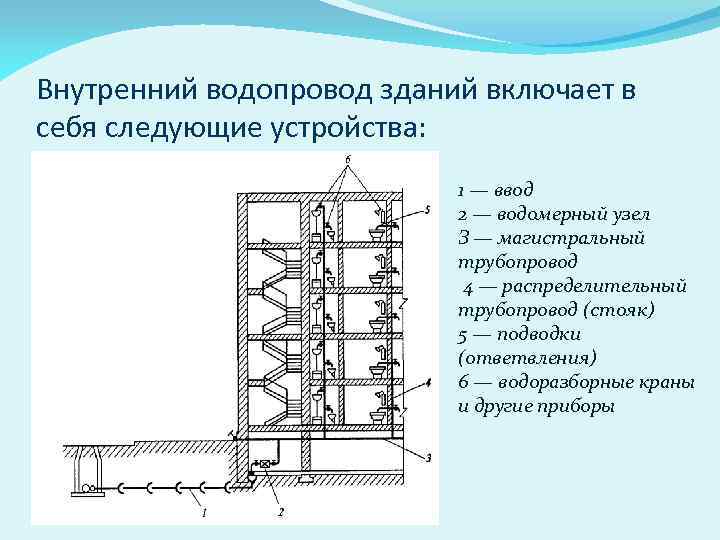

Внутренний трубопровод представляет собой систему устройств и труб, которые обеспечивают подачу воды к различным санитарно-техническим приборам, оборудованию, пожарным кранам.

ГОСТ Р 53630-2009 регулирует нормы и правила относительно многослойных напорных труб для систем отопления и водоснабжения.

Водопроводная система обслуживает одно здание или целую группу и при этом имеет общее измерительное устройство от сети водопровода промышленной организации или населенного пункта. Если же вода будет подаваться из систем наружного пожаротушения и трубопровод будет прокладываться вне зданий, то необходимо выполнять требования в соответствии со СНиП 2.04.02-84.

Расчет водопроводных сетей

Основное требование к расчету бытовых, производственных и противопожарных водопроводов – обеспечивать нормативный напор воды в приборах. За основу подсчета берется максимальный расход воды за секунду. Если система имеет 2 ввода, то каждый из них рассчитывается на полноценное функционирование при отключении второго. При многочисленных вводах – на 50% расход жидкости.

Нормативная скорость движения воды в водопроводе холодной воды составляет 3 м/с. Диаметр труб выбирается в расчете на обеспечение максимального напора, подающегося из наружной сети. Для водопроводов горячей воды потери напора, возникающие в подающих и циркуляционных магистралях, для каждой ветки системы не должны различаться больше чем на 10%. Диаметр циркуляционных стояков выбирается в соответствии с требованиями СНиП.

Для чего нужна гидроизоляция

Гидроизоляция

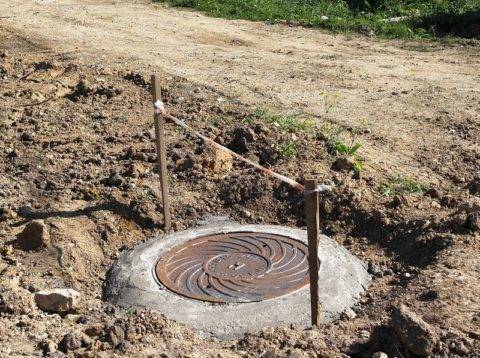

канализационного колодца из бетонных колец проводится по нескольким
причинам:

• Все железобетонные конструкции усилены металлической арматурой. Без защиты от влаги эти элементы легко поражаются ржавчиной. В результате несущая способность железобетонного кольца снижается, под давлением грунта может произойти обрушение шахты.
• Под воздействием агрессивных веществ, которые всегда присутствуют в грунтовой воде, может разрушаться структура бетона. Гидроизоляция канализационного колодца продлевает срок службы бетонной конструкции.
• Гидроизоляционный слой предотвращает проникновение стоков в грунт через бетонные стенки с трещинами или другими повреждениями.
• Места соединения бетонных колец без гидроизоляции также могут пропускать сточные воды, нарушая экологические требования.
• При сезонном промерзании почвы связующие вещества бетонного раствора могут вымерзать, что значительно сокращает срок службы конструкции.
• Отсутствие защиты отразится на скорости заполнения септика. Особенно актуален этот вопрос во время весеннего паводка, когда грунтовые воды проникают в резервуар для сточной жидкости.

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Запасные ёмкости

Количества воды в запасных и регулирующих ёмкостях (это водонапорные вышки, различные резервуары), должно хватать на управление процессом водоснабжения. В пожарных системах также должны быть необходимые ёмкости с запасом воды. Такие резервуары оснащают специальными приспособлениями, чтобы невозможно было истратить запас в других целях. Вид ёмкости определяется для каждого вида здания по установленным нормам технического регламента.

Емкости для запаса воды необходимы, чтобы обеспечивать объект в экстренной ситуации

При прокладке трубопроводов в зонах с повышенным риском возникновения землетрясения или перемещения грунтов почвы следует устанавливать специальные аварийные ёмкости на случай пожара. В случае, если трубопровод проходит в замёрзшем грунте, следует применить все методы необходимой защиты труб, предотвращающие их растрескивание и деформацию. Однако подземную прокладку трубопровода в таких условиях следует выполнять лишь в случае, если надземная установка трубопровода невозможна.

Схема водопровода

Какие требования выдвигаются к монтажу систем водоснабжения?

ХВС

• Водопроводы с водой питьевого и непитьевого качества не должны соединяться;
• Если группы зданий различаются по высоте на 10 и более метров, при проектировании необходимо принять меры к созданию в более высоких постройках требуемого напора в системе водоснабжения (см. Рабочее давление в системе водоснабжения: каким оно должно быть и как его повысить).

Переведем с канцелярского языка на русский: высокие здания оборудуются насосами для подкачки воды.

Насосная станция поднимает давление ХВС, обеспечивая водоснабжение верхних этажей

ГВС

• Пункт подогрева воды (элеваторный узел с ГВС, бойлерная и т.д.) должен находиться по возможности близко к центру области потребления;
• В общем случае система горячего водоснабжения должна быть замкнутой и обеспечивать непрерывную циркуляцию воды. Если на дальних от теплового пункта или бойлерной сантехнических приборах обеспечиваются заветные 50-60°С (в зависимости от типа системы теплоснабжения), разводка может быть тупиковой.

Система горячего водоснабжения с рециркуляцией

При количестве этажей больше четырех, любое общественное или жилое здание должно снабжаться закольцованными секциями из нескольких стояков ГВС с непрерывной циркуляцией в них. Количество стояков в одной секции — от 3 до 7. Перемычки между стояками могут монтироваться в отапливаемых помещениях, в помещении теплого чердака или на холодном чердаке, при условии их теплоизоляции;

Полотенцесушитель смонтирован на циркуляционном стояке — обратке для горячей воды

Водопровод и канализация

Водопровод, то есть подача воды в помещение (дом, квартира, промышленный объект) — это система, которая напрямую работает на бесперебойное обеспечение зданий водоснабжением. Для подачи воды до точки водозабора применяется самое разное оборудование, которое должно закачивать (скважинные насосы), накапливать (резервуары), очищать (система фильтрации) и только после этого подавать, нужного качества воду, в дома и на объекты.

Канализация и ее основная задача — отводить использованную воду (стоки) из здания наружу, и далее в очистные сооружения, где происходит полное ее очищение.

Две системы, как никто другой, обеспечивают с одной стороны — подачу, с другой — отвод воды, и если взаимодействием это назвать нельзя, то параллельная, взаимосвязанная их работа обеспечивает полный комфорт проживания в доме.

Лучшие погружные фекальные насосы

Pedrollo BCm 10/50-N (MCm 10/50)

24 268

Этот фекальный насос точно понравится меланхоликам: вот представьте, что на Вас напала хандра… И тут Вы вспоминаете про бедного Педролло, который всю жизнь проводит в понятной среде. «Хм, а у меня еще не самая плохая жизнь» — с этой мыслью и настроение однозначно поднимется. Хотя, конечно, маркетингу столь неудобоваримое для русского уха название и не способствует, к качеству насосов Pedrollo S.p.a не придерешься. Компания уже заслуженно завоевала мировую известность, но в данном случае Вы платите не только за марку, но и за отличную сборку и высокий ресурс. BCm 10/50-N – это классический фекальный насос погружного типа, который для нормальной работы нуждается в высоте уровня над заборником не менее 30 см, максимальная глубина погружения – до 5 метров. «Нырнув по уши», насос способен за час прокачивать до 36 кубометров благодаря двухканальному рабочему колесу, изготовленному из прочной нержавеющей стали. Но нам же интересны не предельные характеристики «на бумаге», а рабочие? Что ж, при погружении на предельную глубину до уровня поверхности насос способен подавать до 25 кубометров в час, и даже на максимально допустимую высоту в 12 метров он выдает честные 4 кубометра. Наибольший размер… хм… фракций перекачиваемой субстанции – до 50 мм. Двойное уплотнение с промежуточной масляной камерой отлично изолирует обмотки двигателя от проникновения в них грязи и воды.Основание помпы, вал – все из нержавейки, чугунный только сам корпус насоса. Одним словом, сделано на совесть. Поэтому победа в нашем самом дурно пахнущем рейтинге этим фекальным насосом заслужена. За управление автоматическим включением отвечает внешний поплавковый выключатель

Обратите внимание, что насосы этой серии комплектуются им только в версиях с однофазными двигателями.

Основные плюсы:

Максимально возможное число деталей изготовлено из нержавейки Отличное качество герметизации Достойная производительность даже при работе на предельном режиме Защита от сухого хода

Минусы:Высокая цена

9.9
/ 10

Рейтинг

Отзывы

Насос реально беспроблемный. Ну, сами понимаете, доставать и разбирать помпу в случае чего совсем не хочется…

Читать дальше

Quattro Elementi Sewage 1700F Ci 12 060 Назвав свою компанию «Четыре элемента», итальянцы решили добавить к ним еще и пятый, представив линейку фекальных насосов. Модель 1700F Ci в ней – самая мощная: 1,7-киловаттный насос не спасует, даже если откачку нужно вести с большой высотой подъема, предельная составляет ни много ни мало 18 метров. На 10 метров насос способен подавать до 15 тысяч литров в час – это половина от заявленной максимальной производительности, мощный двигатель себя оправдывает. Более «слабые» модели в серии имеют куда большее падение производительности с ростом высоты. Минус в виде повышенного электропотребления в определенной мере нивелируется меньшим временем, необходимым для работы. При этом на насос еще и не пожалели нержавейки с чугуном, так что за механическую прочность и стойкость к коррозии опасаться не стоит. Но стоит отметить, что максимальный паспортный размер фракций – только 20 миллиметров, что обусловлено «низкопрофильностью» рабочего колеса: в этом плане высокое колесо Pedrollo куда удачнее. Основные плюсы: Отличная производительность даже при большой высоте подъема Хороший ресурс Минусы: Относительно высокая чувствительность к загрязнениям (впрочем, главное, чтобы это были не камни – с остальным мотор справится) Очень большой пусковой ток

9.7 / 10 Рейтинг Отзывы Самый мощный насос из тех, с какими приходилось работать: легко справляется с глубокими котлованами.

Читать дальше

UNIPUMP FEKAPUMP V450 F 8 323 (12 м³/ч, 9 м) Хороший вариант, если от фекального насоса Вам нужно не просто сбалансированное соотношение «цена/качество», а цена в нем еще и стоит на первом месте. Конечно, какой-нибудь «Джилекс Фекальник» обойдется дешевле, но это как раз тот случай, когда яхта оправдывает свое название. Так что в совсем уж бюджетный сегмент мы, пожалуй, не полезем, а остановимся именно на Unipump. Мощность двигателя здесь – 450 Вт, что понятно и по названию. Насос способен обеспечивать напор до 8,5 метров высоты, максимальная глубина погружения – 5 метров. При работе «на пределе» он прокачивает до двух кубометров в минуту, «среднеоптимальный» режим работы достигается при подъеме 7 метров: в этом случае насос перекачивает в час до 6 кубометров. В отличие от «младшей» модели V250, которую из-за малой мощности и пластикового колеса мы точно не будем рекомендовать, здесь рабочее колесо уже изготовлено из металла. Внешний поплавковый выключатель поддерживает высоту забора на уровне не ниже 20 см. Основные плюсы: Хорошее качество и достаточная производительность Минусы: Нет защиты от сухого хода (впрочем, подстраховка поплавком делает это не особо принципиальным) Модели в линейке: UNIPUMP FEKAPUMP V450 F — 12 м³/ч, 9 м UNIPUMP FEKAPUMP V250 F — 9 м³/ч, 8 м UNIPUMP FEKAPUMP V1500 F — 16.2 м³/ч, 22 м UNIPUMP FEKAPUMP V750 F — 18 м³/ч, 10 м UNIPUMP FEKAPUMP V1100 F — 20 м³/ч, 9 м UNIPUMP FEKAPUMP V2200 F — 42 м³/ч, 17 м

9.5 / 10 Рейтинг Отзывы Работает хорошо, по деньгам обошелся терпимо – по сравнению с теми же Grundfos разница в разы.

Читать дальше

Внутренняя канализация

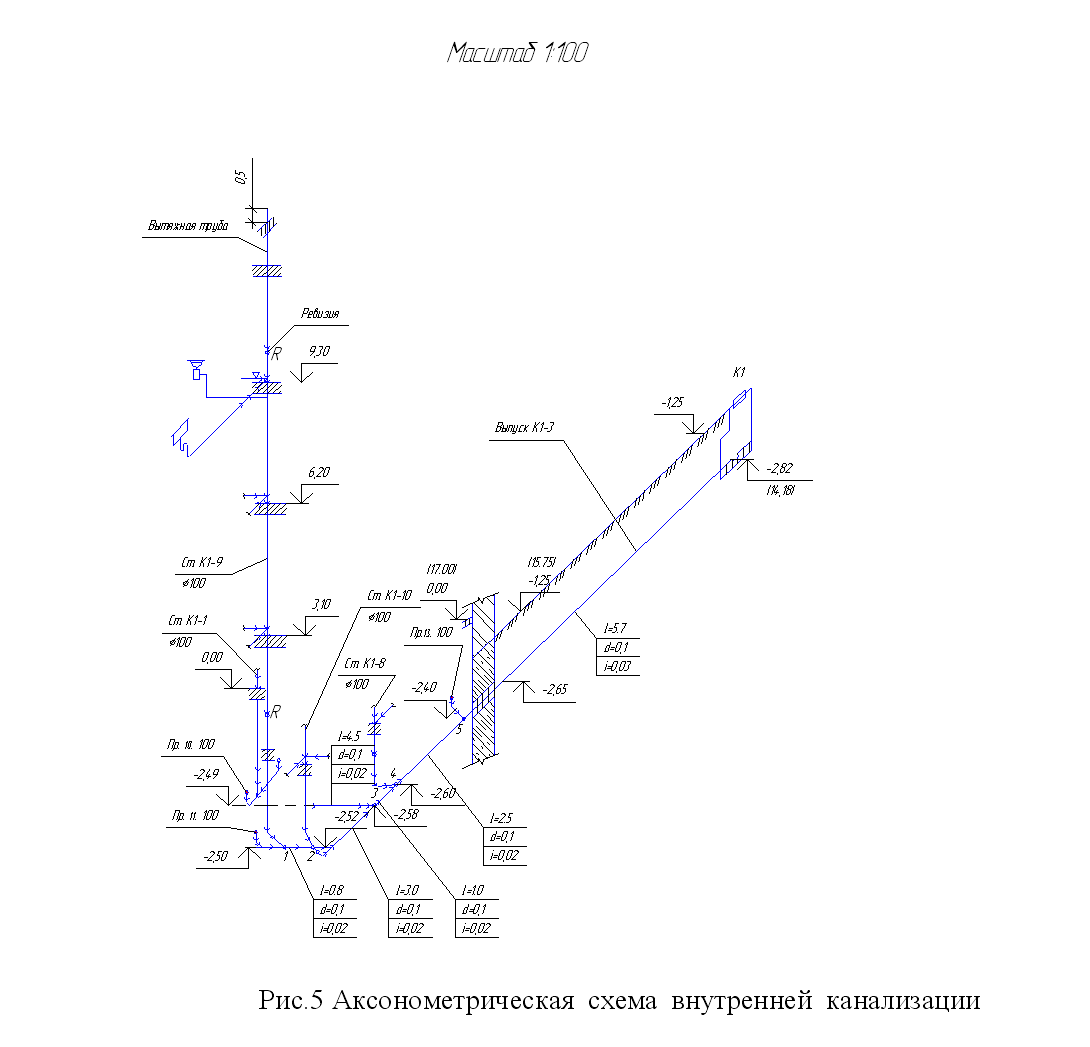

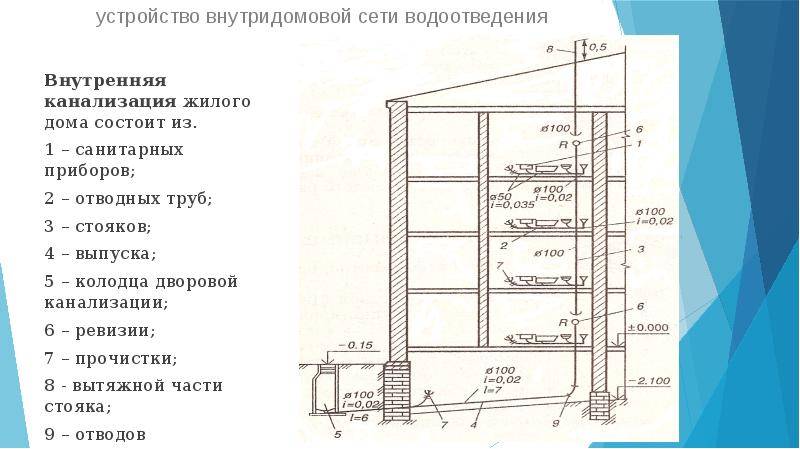

К внутренней канализации относятся трубы и вспомогательная арматура. Эта коммуникация выполняет очень важную функцию — отвод стоков от сантехприборов и дождеприёмников за пределы зданий. Конечным пунктом, как правило, являются очистные сооружения, которые фильтруют воду и утилизируют её в ближайшем водоёме. После этого вода может быть повторно использована для разных нужд.

Внутренняя система канализации осуществляет сбор и отвод стоков от приборов-потребителей в общую сеть

Основные виды внутренней канализации:

• хозяйственная;
• канализация на предприятиях;
• комбинированная (объединённая) канализационная сеть;
• дождевая.

Рассмотрим, в каких случаях устанавливается раздельная канализационная система:

• для сооружений, сточные воды которых нуждаются в дополнительных очистных мероприятиях;
• для построек, которые имеют очистные сооружения;
• для различных производственных зданий, а также для построек, относящихся к сфере питания (кафе, рестораны и т. д.).

Основные требования к сантехническим приборам и приёмникам сточных вод таковы:

• в точке выпуска обязательно должен располагаться сифон или гидрозатвор;
• каждый унитаз должен оснащаться сливным бачком;
• в мужских туалетах обязательно должны присутствовать писсуары.

Монтаж всех приборов подчиняется определённым правилам, расписанным в СНиП. Высота расположения приборов и другие параметры должны неукоснительно соблюдаться.

А также стоит отметить, что для организации соединений в канализационной конструкции используются специальные приспособления — фитинги. Канализационные фитинги отличаются конструктивным разнообразием, которое определяет их высокую популярность и функциональность.

Материалы труб, которые разрешается применять при монтаже безнапорных канализационных коммуникаций внутреннего типа:

• полимерные (как правило, полиэтиленовые трубы);
• чугунные (в основном из прочного серого чугуна);
• асбестоцементные.

Для безнапорных систем канализации применяют чугунные, асбестоцементные либо полимерные трубы

Установка вышеперечисленных труб может выполняться двумя методами:

• открытым;
• закрытым.

Открытый способ подразумевает использование специальных элементов для фиксации. Посредством этих элементов трубы крепятся к рабочим поверхностям. Рекомендуется монтировать канализационные трубы в местах, где вероятность их повреждения механическим путём наиболее мала. Скрытый способ прокладки канализационной коммуникации подразумевает монтаж её конструктивных элементов так, чтобы труб не было видно (под полом, в стене и т. д.).

Арматура и трубы

Какими материалами могут монтироваться внутреннее водоснабжение и канализация — СНиП указывает недвусмысленно:

Для нужд ХВС и ГВС могут использоваться трубы и фитинги из полиэтилена, полипропилена, полибутена, ПВХ, стеклопластика, а также металлополимерные, медные, латунные, бронзовые и стальные трубы (в том числе с цинковым антикоррозионным покрытием);

Подробнее о выборе труб в видео:

https://youtube.com/watch?v=faKtDT34YUM

Монтаж полипропиленовых труб в штробах исключает их случайное повреждение

• Для самотечной канализации могут применяться чугунные, бетонные и железобетонные, асбестоцементные, пластиковые и стеклянные трубы;
• Для напорной канализации рекомендуется использовать напорные пластиковые, бетонные, железобетонные и асбестоцементные трубы.

На практике наибольшей популярностью пользуются напорные трубы из ПВХ

При этом материал труб и фитингов должен обеспечивать:

• Полуторакратный запас прочности по отношению к рабочему давлению водопровода (но не менее 7 кгс/см2) при температуре 20°С на холодной воде и 75°С на горячей;
• На ГВС — стойкость к температуре не менее 90°С при рабочем давлении сети (но не менее 4,5 кгс/см2);
• Ресурс не меньше 50 лет при +20 и рабочем давлении на холодной воде и не меньше 25 лет при +75 и рабочем давлении на горячей.

Вот требования к запорно-регулирующей арматуре на водоснабжении:

• Фитинги и арматура для систем водоснабжения должны быть рассчитаны на рабочее давление не менее 7 кгс/см2;
• Конструкция арматуры должна обеспечивать плавное перекрытие потока (см. Арматура для водоснабжения: виды, назначение, нюансы подбора);

Механизм возникновения гидроудара

• Арматура ставится на вводе, и на отдельных секциях систем водоснабжения. На одну систему должно приходиться не менее двух независимо отключаемых секций;
• Стояки водоснабжения, питающие более трех этажей, снабжаются отсекающими кранами;
• То же самое касается подводок, питающих более пяти точек водоразбора;
• Отсекающими кранами комплектуются подводки отдельных квартир, гостиничных номеров, подводки к сливным бачкам и водонагревательным колонкам, отводы на наружные поливочные краны.

Шаровые краны на вводах ХВС и ГВС в квартиру

Внутренняя канализация: нормы и правила

Внутренняя канализация представляет собой особую систему устройств и трубопроводов в объеме, который ограничен наружными поверхностями соседних конструкций и выпусками к первому смотровому колодцу. Внутренняя канализация обеспечивает отведение от санитарно-технических приборов сточных вод к локальным очистным сооружениям.

Для всех типов зданий, которые возводятся в канализационных районах, нужно предусмотреть канализацию и внутреннее водоснабжение.

Что касается населенных пунктов с неканализационными районами, системы внутреннего водоснабжения должны быть обеспечены местными очистными сооружениями.

Такое обустройство должно быть в:

• Гостиницах;
• Больницах;
• Домах престарелых;
• Родильных домах;
• Амбулаториях;
• Санэпидемстанциях;
• Кинотеатрах;
• Школах;
• Предприятиях общественного питания;
• Банях;
• Спортивных сооружениях.

Такие требования также касаются жилых зданий, высота которых составляет более двух этажей.

Оборудование внутренней системой канализации допускается в зданиях, которые оборудованы внутренними хозяйственно-питьевыми объектами. В таких населенных пунктах могут присутствовать выгребы и люфт-клозеты без устройства ввода водопривода.

Системы канализации и внутреннего водоснабжения допускается не вводить в тех случаях, когда на действующем предприятии отсутствует водопровод, а число работников не превышает 25 человек за одну смену.

Общие положения документа

Вначале — немного об областях применения СНиП. Он актуален для проектируемых и подлежащих реконструкции  систем горячего и холодного водоснабжения (в дальнейшем — ХВС и ГВС), внутренней канализации зданий и систем водостоков.

Основное содержание СНиП — правила монтажа водопроводов и канализации

Какую информацию вы не найдете в тексте документа:

• Пособий по проектированию элеваторных узлов и установок для приготовления и обработки горячей воды;
• Описания специализированных систем ХВС и ГВС, подчиняющихся отдельным нормативным документам (в том числе инженерных систем медицинских учреждений;
• Схем любых систем автоматического пожаротушения и противопожарных водопроводов предприятий, производящих горючие и взрывоопасные вещества (см. Требования к противопожарному водопроводу: обзор действующих правил).

Внутренние системы водоснабжения и водоотведения должны быть предусмотрены:

Во всех зданиях, возводимых в районах с центральной канализацией;

Если в вашем районе населенного пункта есть центральная канализация, дом должен быть подключен к ней

• В жилых зданиях выше двух этажей;
• В гостиницах;
• В медицинских учреждениях и домах престарелых;
• В санаториях, пансионатах и домах отдыха;
• В детских садах, школах и детских лагерях отдыха;
• В столовых и прочих предприятиях общественного питания;
• В спортивных комплексах;
• В прачечных и банях.

На фото — станция глубокой биологической очистки сточных вод

Исключения

В отсутствие центральной канализации, выгребами или люфт-клозетами (туалетами со сбором нечистот во внешнюю выгребную яму) могут оборудоваться:

1. Отдельные здания предприятий с количеством одновременно задействованных в одну смену работников 25 и менее;
2. Жилые здания не выше 2 этажей;

Нестареющая классика: люфт-клозет во дворе

1. Общежития до двух этажей включительно (при количестве проживающих не больше 50);
2. Летние лагеря на 240 и менее мест;
3. Открытые стадионы, футбольные поля, волейбольные площадки, теннисные корты и беговые дорожки;
4. Предприятия общепита, обслуживающие одновременно не больше 25 человек.

Варианты монтажа водопроводных труб для загородных участков

Установка труб может быть выполнена двумя распространёнными методами:

1. Последовательное подключение потребителей.
2. Коллекторное соединение.

Как правило, первый вариант подходит для небольшого дачного дома. Для загородных домов, в которых постоянно проживают люди, первый вариант не подойдёт. При последовательном подключении каждый переход способствует потере напора. В таком случае необходимостью является коллекторная проводка, которая предполагает отвод трубы от магистрального коллектора до потребителя. Таким образом, напор воды для каждого потребителя будет одинаковым.

Вода, как правило, берётся из колодца или скважины. От колодца закрытым методом (в земле) прокладывается труба. Такая труба подключается к насосной аппаратуре, но перед этим в неё необходимо установить обратный клапан, который будет регулировать направление движения воды и не позволит ей передвигаться в обратную сторону. Водопроводная труба, которая осуществляет транспортировку горячей воды, должна быть соединена с соответствующим водонагревателем.

Внутренние водопроводы и канализационные системы подчиняются определённым правилам, которые установлены компетентными государственными учреждениями. Соблюдение этих правил не только рекомендуется, но и является обязательным пунктом при монтаже этих коммуникаций.
