Обзор водяного насоса «родничок»: устройство и примеры подключения

Видео о насосе «Родничок»

Видео-обзор насоса «Родничок» производства ЗАО «Зубр ОВК»:

Насос «Родничок» — экономичное и высокопроизводительное в своём классе оборудование, которое широко используется для различных целей: водоснабжения и откачки воды. Главными достоинствами насоса являются низкая стоимость, возможность перекачки воды с частицами до 2 мм и прочный корпус, позволяющий использовать агрегат на глубине в два раза превышающую указанную производителем. Простая конструкция и неприхотливость в обслуживании делают этот насос популярным среди дачников и собственников частных домохозяйств.

Модельный ряд и производители

Изначально “Родничок” разрабатывался для промышленных целей. Но учитывая, что мощные насосы такого типа нуждаются в большом количестве электроэнергии, разработчики решили сделать упор на частного потребителя.

В результате создали компактную модель вибрационного погружного типа, которая и по сей день успешно применяется в быту.

На сегодняшний день официальным производителем классического насоса “Родничок” является УЗБИ – Уральский завод бытовых изделий, выпускающих две модификации насоса:

“Родничок” БВ-0,12-63-У — вариант с верхним забором воды;
“Родничок” БВ-0,12-63-У — вариант с нижний забором воды.

Обе модели могут комплектоваться шнуром электропитания 10м, 16м, 20м или 25м.

Также выпуском насосов “Родничок” занимается московский завод ЗАО “Зубр-ОВК”, выпускающий модель под названием “Родничок ЗНВП-300”, которая мало чем отличается от классических электронасосов, производимых УЗБИ.

Вибрационные погружные насосы для бытового использования, выпускаемые под маркой “Родничок” соответствуют ГОСТ и являются надёжным, безопасным и долговечным оборудованием

Учитывая, что “Родничок” не столь известный и народно любимый насос, как тот же “Малыш”, крайне редко можно встретить его подделки.

Доступная цена электронасоса объясняется простотой его конструкции и использованием только российских деталей для его производства.

Фото из Недорогие, но крайне выносливые вибрационные насосы идеально подходят для забора воды из дачных колодцев. В организации постоянно действующих автономных водопроводов их используют гораздо реже Установка насосного агрегата производится предельно просто: к патрубку насоса (1) через обратный клапан подсоединяется напорная труба, через проушины (2) продевается фиксирующий капроновый шнур Для того чтобы зафиксировать положение кабеля его скотчем прикрепляют к напорной трубе. Первая сцепка (3) в 20 -30 см от патрубка, следующие через каждые 1,0 — 1,2 м Для того чтобы между дном колодца и низом насоса, а также верхушкой агрегата и зеркалом воды было оставлено обозначенное производителем расстояние, на напорной трубе перед погружением в воду надо сделать яркую метку Для того чтобы вибрационный насос во время перекачки воды не бился о стенки колодца, его лучше расположить по центру выработки Для нормальной работы вибрационника в скважине нужно, чтобы внутренний диаметр ее обсады был на 10 см больше максимального диаметра насоса Чтобы вибрационный агрегат во время работы не бился об обсадку скважины, его оснащают защитными кольцами из шланга или свернутой в трубочку резины Работающие в качестве амортизаторов резиновые кольца периодически надо менять, т.к. они истираются о стенки скважины Вибрационные насосы в дачном хозяйствеПодключение вибрационного насосаСцепки силового кабеля с напорной трубойОтметка глубины установки насосаПриспособление для установки вибрационникаСкважина для установки вибрационного насосаПриспособление для защиты насоса и скважиныЗамена защитных колец на вибрационнике

Нюансы размещения

Установка возможна при условии диаметра скважины не менее 120-125 мм, электрический погружной насос выдерживает нормируемую глубину до 10 м (а в случае необходимости — и больше,прочность корпуса это позволяет). Существует взаимосвязь: чем глубже размещается насос, тем меньше его производительность, по мере опускания напор снижается до 70%.Погружение насоса в колодец проходит в последовательности:

1. На корпус одевается защитное кольцо и фильтры.
2. Насос опускается в водукак минимум на 1 м с помощью крепежного шнура (бечевки или троса). Для предотвращения наматывания электропровода и последующего заклинивания корпуса желательно зафиксировать проводку и напорный шланг хомутами.
3. Проверяется расположение устройства:насос не должен лежать на иле, рекомендуемое расстояние от дна составляет 1 м.
4. Проверяется изоляция питающего провода и системы управления. Рекомендуется эксплуатировать насос при подключенной расширительной емкости.

Нежелательно использовать Родничок для подключения к более чем одной точке водозабора (особенно если они расположены в разных постройках), это приводит к его перегрузке. Это глубинный агрегат, но чем ниже он опускается, тем слабее будет напор. При использовании для прочистки скважин насос располагается на минимальном расстоянии от донного фильтра и вибрацией разбивает твердые наслоения.В данном случае требуется дополнительная изоляция корпуса, в идеале он полностью защищается от илистых взвесей и твердых комков.

Нюанс эксплуатации: насос ни в коем случае не поднимается или опускается с помощью питающего шнура или напорного шланга! Нарушения изоляции приводит к замыканию сети и срабатыванию защиты.Чтобы избежать аварийных выключений, проверяется расположение мест соединений. Опускать их в воду недопустимо, если глубина скважины превышает длину шнура, то его стоит нарастить или заранее купить нужную модификацию.

1 Конструкция устройства

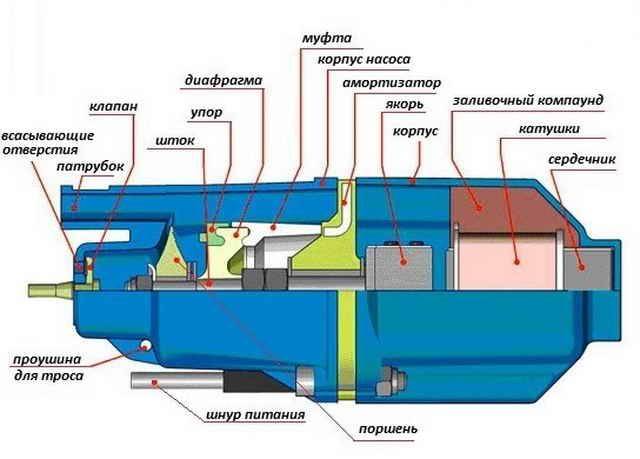

Устройство вибрационного насоса малыш довольно простое. Он состоит из трех основных частей:

• корпус;
• электромагнит;
• вибратор в форме якоря.

Корпус устройства выполнен из металлических сплавов и состоит из двух половинок. Нижняя часть имеет цилиндрическую форму. Верхняя выполнена в форме конуса.

Электромагнит прибора состоит из П-образной металлической сердцевины, на которой размещаются несколько слоев электропроводимой обмотки. Обмотка фиксируется на сердечнике с помощью компаунда (пластиковой смолы). Этот же материал обеспечивает крепление магнита внутри корпуса прибора, изолируя катушку от металлических узлов устройства. В состав компаунда также входит кварцесодержащий песок, который отводит тепло от магнита, предотвращая его перегрев.

Якорь прибора оснащен специальным штоком. С остальными узлами он крепится с помощью пружины, обеспечивающей возвращение вибратора в нейтральное положение, когда магнит перестает действовать.

1.1
Принцип действия

Правильный ремонт вибрационного насоса невозможен без четкого понимания того, как работает устройство. Принцип действия насосов малыш относит их к инерционному типу приборов.

Аппараты погружного типа включают только после полного погружения в рабочую среду. Весь алгоритм действия устройства имеет следующий вид:

1. Насос подключается к электрической сети.
2. После подключения начинает действовать электромагнит, который притягивает к себе якорь. Магнит работает прерывисто, с частотой до 50 включений за секунду. Когда он отключается, якорь под силой тяги пружины возвращается обратно.
3. Когда якорь оттягивается пружиной, он оттягивает и прикрепленный к нему поршень. В результате образуется пространство, в которое попадает насыщенная воздухом вода. Такой состав жидкости обеспечивает большую упругость, а значит и подверженность колебаниям.
4. Под действием вибратора вода начинает движение. А последующие порции жидкости из впускного резинового клапана давят на предыдущую жидкость, направляя поток исключительно в направлении выпускной трубки.

Такой принцип действия обеспечивает высокое давление в трубке, что позволяет сохранить напор на большом расстоянии.

Фильтр-насадка на кран

Очиститель на кран – простейшая модель устройства проточного типа, которая при необходимости надевается на смеситель и плотно фиксируется. В качестве очищающего слоя используется уплотненная сорбентная засыпка, например смесь активированного угля и мраморной крошки, ограниченная с двух сторон мембранами механической очистки.

Конструкция таких агрегатов бывает разборной, требующей регулярной замены картриджа или неразборной (одноразовой).

На кухне часто нужно помыть руки или посуду обычной, неочищенной водой. Чтобы избежать постоянного подключения/отключения устройства, такие фильтры оснащаются переключающим приспособлением – дивертором. Переключение его крана направляет поток воды мимо очистителя, смещаемого в этом случае в сторону.

К достоинствам этого агрегата относятся:

• больший (по сравнению с кувшином) ресурс картриджа – порядка 700 л;
• повышенное качество очистки;
• компактность и мобильность.

Недостатки фильтра-насадки:

• Неудобство эксплуатации. В случае съемного устройства насадка постоянно надевается/снимается, устройство с дивертором загромождает пространство над мойкой.
• Низкая производительность агрегата – 300–500 мл/мин.
• Необходимость регуляции потока воды, напор которого влияет на качество очистки.

Что нужно знать

Цена насосов довольно разная, есть и достаточно дорогие модели. Для определения требований, которым должен отвечать глубинный водяной насос для колодца, необходимо выполнить ряд действий на участке.

Итак:

Во-первых – сделать замер нескольких величин:

Глубины колодца	Расстояния от поверхности грунта до дна. При выкапывании колодцев официальные фирмы заносят данную величину в паспорт. Для самостоятельного же измерения или перепроверки можно использовать рейку или веревку с грузом.
Статического уровня воды в колодце	Расстояния от поверхности грунта до водной поверхности. Обычно с утра или после нескольких дней отсутствия  потребления воды колодец полон, тогда и необходимо производить замер. Для этого груз на шнуре опускается вниз, пока не будет слышен характерный всплеск. С помощью данной величины и величины, описанной выше, можно определить высоту водного столба: из глубины колодца вычесть статический уровень воды;
Динамического уровня (дебита скважины) – уровня	На котором, при выкачивании,  вода не убывает. Для измерения вода под наблюдением откачивается из колодца. Когда уровень перестает уменьшаться, можно производить замер. С помощью данной процедуры также определяется дебет колодца. Если в течение получаса-часа выкачивания толщина водяного столба значительно не изменяется, риск полностью выкачать воду мал.
Диаметра колец колодца	Это параметр необходим для определения общего объема воды. Для замера используется рулетка.

Когда возможности колодца меньше производительности насоса, может сработать защита от «сухого хода».

Такая защита активируется, когда объем воды недостаточен:

• Во-вторых, перед покупкой насоса необходимо убедиться в том, что вода в колодце достаточно качественная. Определение наличия примесей, твердых частиц разного диаметра и взвесей поможет избежать быстрой поломки приобретенного оборудования.
• В-третьих, установить средний и максимальный объемы воды. Это поможет подобрать оптимальную мощность насоса, которой будет достаточно в пик потребления.
• В-четвертых, нужно учесть сезон эксплуатирования насоса, и то, какой будет рабочая температура оборудования.  Ассортимент моделей для использования в летний период больше, чем количество моделей, способных эффективно работать круглый год.

Насосы также делятся по типу использования. Существует оборудование для полива и обеспечения работы бытовой и отопительной техники и/или питья. Прежде чем подбирать насос для колодца, необходимо выяснить конечную цель установки.

Кроме того, перед приобретением определяется актуальность наличия гидроаккумулятора (см. Схема подключения гидроаккумулятора к погружному насосу: какая лучше). Насос обязательно должен иметь гидроаккумулятор, если предполагается прерывистая подача воды, допустим, при открывании кранов на кухне или в санузле.

Если частое включение и отключение оборудования не предполагается, можно выбирать модель без гидроаккумулятора. Например, для полива огорода или наполнения бассейна.

Поверхностные насосы

Насос устанавливается рядом с колодцем, воду он качает посредством всасывания. Различные модели предлагают мощность от 80 до 900 Вт. Производительность насоса – от 30 до 60 литров в минуту, вес оборудования – от 3 до 10 кг.

Фото поверхностного насоса

Итак:

• Для обеспечения водой загородного дома производительность данного вида насосов может быть недостаточной.
• Поверхностные насосы используются  для неглубоких колодцев (расстояние до дна примерно равно длине вытянутой руки) для хозяйственных нужд и полива, даже несмотря на достаточно высокий уровень шума при работе.
  Такие насосы можно приобрести по стоимости от 1200 рублей. Но для большей производительности и глубины колодца следует подобрать  более мощный агрегат.

Глубинные насосы

Отлично подходят для водоснабжения домов, а при правильном соотношении глубины колодца и возможностей насоса, можно использовать и для колодцев:

• Глубинные насосы работают без перебоев 24 часа в сутки благодаря автоматической системе отключения и включения.
• Данный вид оборудования рассчитан на глубину 10 метров, поэтому его производительность будет достаточна для обеспечения водой только небольшого дома и полива участка размером не более 7 соток.
• Достоинствами данного вида насосов являются хороший напор воды и форма в виде вытянутого цилиндра. Их компактный размер позволяет легко вписаться в узкую скважину.

Что собой представляют поверхностные насосы

Поверхностные насосы при эксплуатации не погружаются в перекачиваемую жидкую среду – их располагают на поверхности земли, в непосредственной близости от источника водоснабжения. Чаще всего насосные устройства данного типа используют для откачивания воды из колодезных источников, так как глубина, с которой они могут эффективно откачивать жидкую среду, составляет не более 10 метров.

Поверхностный насос применяется и для откачивания воды из подвального помещения или погреба дома, а также для перекачивания жидкой среды из колодцев, расположенных на плывунах. Насосы для воды, относящиеся к поверхностным, отличаются простотой эксплуатации. Чтобы осуществить техническое обслуживание таких устройств, нет необходимости извлекать их из перекачиваемой среды. Отличаются они и универсальностью: ими одинаково успешно оснащаются системы водоснабжения и водоотведения, а также дренажные системы и системы, при помощи которых осуществляется полив зеленых насаждений на приусадебном участке.

Поверхностный насос способен накачать воды из близлежащего водоема, чтобы полить растения

Краткий обзор популярных моделей ↑

На рынке более десятка популярных моделей, однако окончательно решить, какой вибрационный насос лучше для конкретного колодца, должен сам владелец. Для этого следует учесть конструкционные особенности и технические характеристики каждого изделия. Рассмотрим пять известных моделей.

Компактный аппарат имеет несколько модификаций со следующими характеристиками:

• напряжение – 220 В;
• мощность – 225-300 Вт;
• производительность – 400-1500 л/ч;
• напор – 40-60 м;
• вес – 5 кг;
• стоимость – 2250-2500 руб.

О насосе «Ручеек-1»

Это оборудование универсального назначения, однако мало подходящее для перекачки грязной воды (например, канализационных стоков). Специальных креплений к стенкам колодца не имеет, подвешивается на тросе или крепкой веревке. Имеет долгий срок службы, замена резиновых частей производится легко. Время эксплуатации – до 12 ч в сутки, постоянный контроль не нужен.

Бытовой насос «Малыш-М» предназначен для использования на дачных участках:

• напряжение – 220 В;
• мощность – 240-245 Вт;
• производительность – 1,3-1,5 м³/ч (до 1,8 м³/ч без напора);
• глубина погружения – 3 м;
• вес – 4 кг;
• стоимость – 1400-1800 руб.

Данная модель предназначена для перекачки чистой питьевой воды, но существуют и дренажные модификации, способные доставлять жидкость с большой степенью загрязненности. Чаще всего применяется для обеспечения 1-2 точек водоразбора или для полива сада (огорода). Существуют варианты с верхним и нижним водозабором. Основным элементом термозащиты является увеличенная медная обмотка, защищающая от перегрева.

Более простые модели подходят для полива огорода, мощные модификации – для обеспечения водой дома, фермы, небольшого предприятия.

• напряжение – 220 В;
• мощность – 225-240 Вт;
• производительность – 24 л/мин;
• максимальный напор – 60 м;
• вес – 3,8-5,5 кг;
• стоимость – 1400-1800 руб.

Преимуществом продукции бренда является продолжительность непрерывной работы до 200 часов (максимальное значение аналогов других производителей – до 100 ч). Удобный в использовании вибрационный колодезный насос имеет верхний штуцер водозабора, чем предотвращает забор грязи и мусора, однако пропускает частицы до 2 мм, поэтому его можно применять и в очистительных целях.

Минимальный диаметр и компактные размеры оборудования позволяют использовать его и в колодцах, и в скважинах.

• напряжение – 220 В;
• мощность – 180-280 Вт;
• производительность – 960-1100 л/ч;
• высота подъема воды – 60-80 м;
• вес – 4-5 кг;
• стоимость – 1700-3000 руб.

При покупке обратите внимание на длину кабеля питания – от 10 до 40 м. Более мощные модели оснащены более мощным двигателем и встроенным термостатом, который защищает от перегрева. Недорогие изделия служат для перекачки только чистой питьевой жидкости

Недорогие изделия служат для перекачки только чистой питьевой жидкости.

Небольшие легкие насосы предназначены для садовых и хозяйственных работ на загородных участках.

• напряжение – 220 В;
• мощность – 200 Вт;
• производительность – 660-1050 л/ч;
• высота подъема воды – 40-75 м;
• вес – 4-5 кг;
• стоимость – 1200-2500 руб.

Некоторые модели имеют нижний забор воды, что удобно для функционирования в глубоких водоемах. Листовая сталь и медная обмотка двигателя обеспечивают продолжительный срок службы. В комплекте кроме набора кабелей имеются запасные мембраны.

Модельный ряд и производители

Изначально «Родничок» разрабатывался для промышленных целей. Но учитывая, что мощные насосы такого типа нуждаются в большом количестве электроэнергии, разработчики решили сделать упор на частного потребителя. В результате создали компактную модель вибрационного погружного типа, которая и по сей день успешно применяется в быту.

На сегодняшний день официальным производителем классического насоса «Родничок» является УЗБИ — Уральский завод бытовых изделий, выпускающих две модификации насоса:

• «Родничок» БВ-0,12-63-У. Вариант с верхним забором воды;
• «Родничок» БВ-0,12-63-У. Вариант с нижний забором воды.

Обе модели могут комплектоваться шнуром электропитания 10м, 16м, 20м или 25м. Также выпуском насосов «Родничок» занимается московский завод ЗАО «Зубр-ОВК», выпускающий модель под названием «Родничок ЗНВП-300», которая мало чем отличается от классических электронасосов, производимых УЗБИ.

Учитывая, что «Родничок» не столь известный и народно любимый насос, как тот же «Малыш», крайне редко можно встретить его подделки. Доступная цена электронасоса объясняется простотой его конструкции и использованием только российских деталей для его производства.

Особенности откачки дренажных вод

Во время весеннего половодья достаточно часто возникают ситуации, связанные с затоплением подвалов, смотровых ям и других сооружений, находящихся ниже поверхности. Обычно такие грунтовые воды практически не имеют примесей, поэтому их откачка вибрационными насосами вполне возможна.

При необходимости работы с загрязненной водой необходимо применять дополнительный фильтр, который предотвратит возможные поломки насоса. Такой фильтр имеет форму колпака, надеваемого на приемную часть устройства, при этом монтаж необходимо выполнять после предварительного разогрева фильтра, это существенно упростит процесс установки.

Особенности эксплуатации

Высокая надежность обуславливается термозащитой, которой оснащены все приборы типа Родничок. Обеспечивая отключение при перегреве или скачках поступления энергии, защита позволяет безбоязненно оставлять прибор для автономной работы на продолжительное время. Специалисты подчеркивают еще некоторые особенности приборов:

1. Нормативная глубина не более 10 метров, однако, прочность корпуса позволяет работать на более глубоких режимах. Но без злоупотребления, так как значительная глубина влияет на снижение производительности;
2. Показанная температура воды не более +40 С;
3. Использовать установку в течение суток более 12 часов не рекомендуется, при этом каждые два часа прибор нужно останавливать, можно не вынимая из колодца, скважины, и давать «отдохнуть» примерно 20 минут;
4. Оснащение корпуса резиновым кольцом гарантировано убережет скважинный насос от контакта с шахтой обсадной трубы или колодезными кольцами. Сечение трубы должно быть не менее 125 мм;
5. Опускать подвешенный насос можно на тросах, веревках. Обладая малой массой (3,4 кг), прибор несложно вытащить для профилактического осмотра или ремонта;
6. Ни в коем случае не использовать шнур питания в качестве троса;
7. Эксплуатация рекомендуется вместе с накопительным баком и системами автоматического управления.

Разбор технических характеристик

Вибрационные насосные устройства “Родничок” предназначены для перекачки чистой и несущественно загрязнённой воды. Допустимый размер твердых включений в перекачиваемой жидкости не должен превышать 2 мм.

Производительность агрегата

Насос отлично подходит для водоснабжения 2-х этажных домов, т.к. максимальный напор, выдаваемый оборудованием, составляет 55 – 60 м. “Родничок” работает от привычной бытовой электросети с напряжением 220 В.

Перед стартом работы насоса следует тщательно осмотреть корпус с целью выявления механических повреждений. Особо дотошно следует изучить состояние питающего кабеля и сетевого разъема

Допускается использование насоса для перекачки мыльной воды, ее же в хлорированном состоянии из искусственных водоемов.

Агрегат может производить откачку воды из затопленных частных речных судов и подвалов. Разрешено применение в осушении емкостей.

Производительность насоса “Родничок” составляет примерно 432 л/час, что позволяет бесперебойно обеспечивать водой сразу несколько точек-водопотребителей.

Производительность электронасоса напрямую зависит от высоты подачи воды. Максимальная глубина погружения указанная производителем – 5 м, однако благодаря прочному корпусу насос можно успешно использовать на глубине 10 м и даже больше.

Родничок предназначен для забора и транспортировки воды с незначительной степенью загрязнения. Насос может поставлять воду на высоту 55 – 60 м

“Родничок” предназначен для использования при температуре окружающей среды от +3 °C до + 40 °C. Масса агрегата составляет всего 4 кг, делая его мобильным и простым в установке.

Габаритные размеры насоса не превышают 250 х 110 х 300 мм, что даёт возможность эксплуатировать его в узких колодцах и скважинах Ø более 12 см.

Если такой трос не входи в комплект, то его необходимо приобрести отдельно. Опускать электронасос, используя шнур электропитания, категорически запрещено!

Зависимость производительности от высоты подачи воды: чем больше высота подачи, тем меньше производительность электронасоса при использовании стандартных труб

Варианты забора воды

Насосы “Родничок” выпускаются в двух вариациях: с верхним и нижним забором воды. В первом случае всасывающий патрубок находится в верху корпуса, во втором – снизу. Каждая модель имеет свои преимущества и недостатки.

Преимущества насосного устройства с верхним забором:

• непрерывное обеспечение охлаждения корпуса насоса, значит, более длительной период эксплуатации;
• не происходит засасывание донных отложений, значит, обеспечено оптимальное качество подаваемой воды;
• насос не всасывает ил, следовательно, нуждается в более редкой очистке.

К недостаткам модификаций с верхним забором можно отнести неспособность откачать воду до конца, а только до точки расположения входного патрубка. Это неудобно, если агрегат применяется для откачки воды из затопленных посещений, бассейнов, лодок.

Электронасос “Родничок” с нижним водозабором наоборот способен откачивать жидкость до минимального уровня.

Отрицательной стороной насоса с нижним забором можно считать вероятность захвата придонных отложений, а значит, такой насос будет быстро засорятся, что в приведёт к его выходу из строя.

Выбирая электронасос “Родничок” необходимо заранее решить, в каких условиях ему предстоит работать. Если насос приобретается для подачи воды из водозаборных сооружений, скважины или колодца, то предпочтение стоит отдать оборудованию с верхним забором.

Если электронасос необходим для откачки паводковых вод из затопленных помещений, осушения резервуаров, устранения последствий коммунальных аварий, то модель с нижним забором – оптимальный выбор.

В случае, если вы затрудняетесь определиться с выбором, рекомендуем прочесть нашу статью с советами по выбору насосов для скважин.

Насос с нижним забором можно эксплуатировать в колодце и скважине, но при этом его необходимо подвесить так, чтобы всасывающее отверстие располагалась на некотором расстоянии от дна
