Глубинные насосы для скважин до 50 метров: виды погружных насосов и критерии выбора

Главные критерии – как сделать правильный выбор?

Среди множества характеристик стоит выделить несколько главных, на которые стоит обратить внимание в первую очередь, выбирая насос:

Предназначение насоса

Полив из загрязненного водоема, дренаж подвалов и колодцев, дренаж канализации, чистка водоема и так далее. Каждое возможное применение имеет различные оптимальные варианты, отличающиеся конструктивно и допустимым размером твердых включений. Также нужно учитывать, что поверхностные насосы не могут быть использованы, если глубина водной поверхности превышает 5 метров от точки установки аппарата.

Необходимые производительность и напор

Производительность подбирается исходя из объема задач, которые будут поставлены насосу.

При выборе поверхностного насоса необходимо учесть его неспособность работать длительно без перерыва. Необходимый напор подсчитывается суммированием высоты слива над водной поверхностью и 1/10 длины горизонтальных труб до места слива.

К примеру, имея колодец с глубиной водной поверхности 5 метров, и расстояние до канализации 50 метров, получаем требуемый минимальный напор 10 метров. Для большей надежности дренажной системы, советуют брать насосы с напором на 30% больше расчетной.

Внутренний механизм

Электронасосы для загрязненной воды настоятельно рекомендуют брать с всасывающим устройством центробежного типа. Центробежная сила внутри таких насосов не только обеспечивает движение воды в нужном направлении, но и отбрасывает твердые частицы от лопастей к корпусу, предупреждая их быстрое изнашивание.

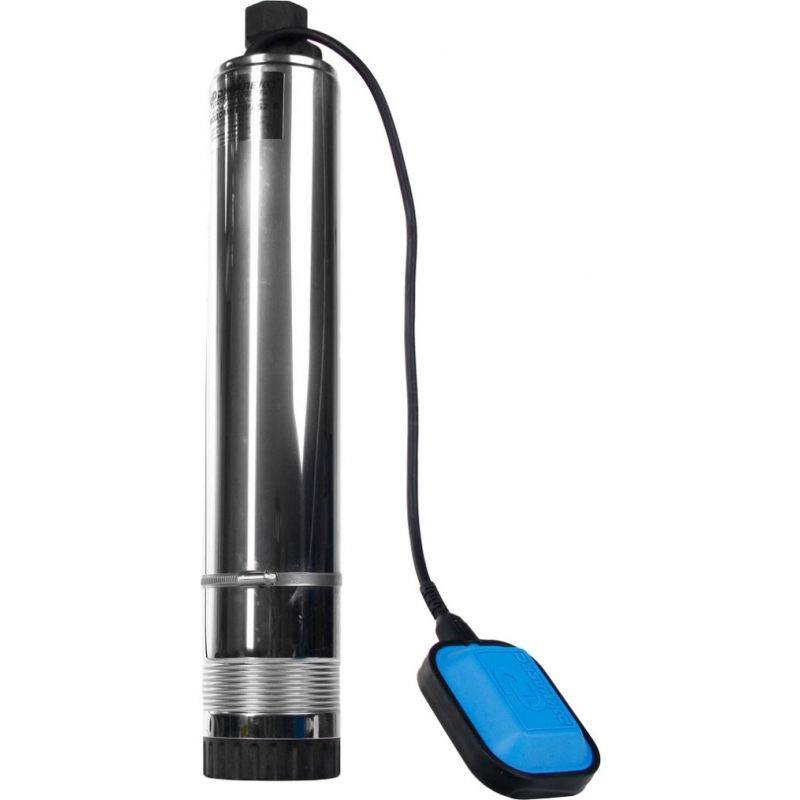

Наличие автоматического поплавкового и электронного выключателя

Поплавковые выключатели предназначены для поддержания в емкости заданного уровня воды. Это позволяет автоматизировать процесс пополнения водонапорной башни или дренажа излишнего уровня сточных вод.

Однако, поплавкового выключателя не всегда достаточно, при необходимости выкачивать воду полностью, используются электронные выключатели, которые срабатывают при наличии нескольких сантиметров воды, и выключают насос, когда вода закончится. Желательно наличие хотя бы одного из указанных типов выключателей, чтобы не допустить работы насоса без воды.

Поверхностные насосы обязательно должны быть снабжены защитой от перегрева.

Наличие автоматического реле и встроенного поплавка

Качественные дренажные насосы оснащаются автоматическим реле для защиты от перегрева двигателя и работы всухую. Такой конструктивный элемент необходим, если у владельца оборудования нет возможности постоянно следить за работой, и если объем работ слишком велик, чтобы его можно было выполнить без перерывов.

Наличие поплавкового выключателя поможет насосу погружного типа автоматически поддерживать уровень воды в резервуаре в установленных границах.

Производительность

Производительность насоса измеряется литрами в минуту или кубическими метрами в час, перед покупкой насоса необходимо просчитать максимальную необходимую скорость выкачивания воды.

Также нужно помнить, что избыточная производительность насоса достигается за счет снижения напора или повышения потребляемой мощности, поэтому для бытовых нужд намного практичней будет взять устройство средней производительности, чем дорогой и неэкономичный промышленный аппарат.

Максимальный напор воды

Насосы для грязной воды обычно не используют для подачи воды под высоким давлением, но чтобы выкачивать воду, залегающую существенно ниже уровня слива, или слив находится на значительном удалении от водоема, понадобится насос с соответствующим напором.

К примеру, погружное устройство с напором 10 м может поднимать воду на 10 метров, и прокачивать её на 100 метров по горизонтали. Обилие твердых частиц снижает выдаваемый напор аппарата, поэтому при покупке рекомендуется выбирать модели на 30% мощнее необходимого.

Предельно допустимый размер частиц загрязнений

В технических характеристиках каждого насоса указан максимальный размер твердых частиц, с которыми он может справиться – от 5 до 50 мм. Слишком крупные частицы задерживаются решеткой на входном отверстии.

Более крупный размер частиц обычно связан с повышением потребляемой мощности, веса и стоимости аппарата, поэтому к этому вопросу нужно подходить исходя из поставленных перед насосом задач. Для полива будет достаточно 5 – 10 мм, для откачки погреба, водоема или колодца – 20 – 30 мм.

Необходимо помнить, что обычные дренажные насосы не способны перекачивать жидкости с волокнистыми загрязнениями, для этого будет необходим фекальный насос.

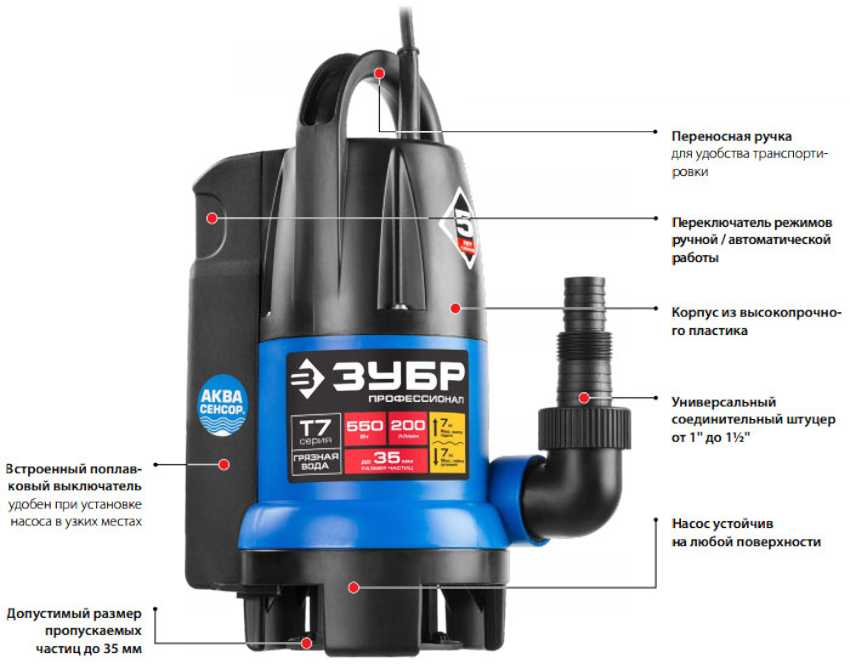

Конструктивные особенности дренажного насоса для грязной воды

Вакуумные насосы для откачки воды выполняются в металлическом или пластиковом корпусе, что обеспечивает мобильность и простоту эксплуатации. Пластик проявляет большую чувствительность к работе с твердыми частицами, поэтому характеризуется меньшим периодом эксплуатации.

Внутри корпуса располагаются насосный узел и двигатель. Рабочими элементами последнего являются ротор, статор и подшипниковые щиты. Рабочее колесо, которое называется крыльчаткой, посажено на вал ротора. Оба элемента выполняются из нержавеющей стали. Вал с крыльчаткой может быть расположен на самом двигателе или отдельно от него. Насосный узел оснащен заборным патрубком с отверстиями, диаметр которых соответствует размерам твердых частиц, которые способен пропустить агрегат.

Внутри корпуса насоса располагаются ротор, статор, подшипниковые щиты, крыльчатка и заборный патрубок.На заметку! Если насос для откачки воды из бассейна, подвала или погреба используется редко, шланги должны быть жесткими, а если часто, тогда лучше применять гибкие трубопроводы.

Чтобы все движущие механизмы насосного узла работали слаженно и безопасно, агрегат оснащен терморегулятором для отключения прибора в случае нагрева двигателя до критического состояния и поплавковым выключателем, который контролирует уровень жидкости в емкости и выключает агрегат по достижении минимального значения.

Другие факторы

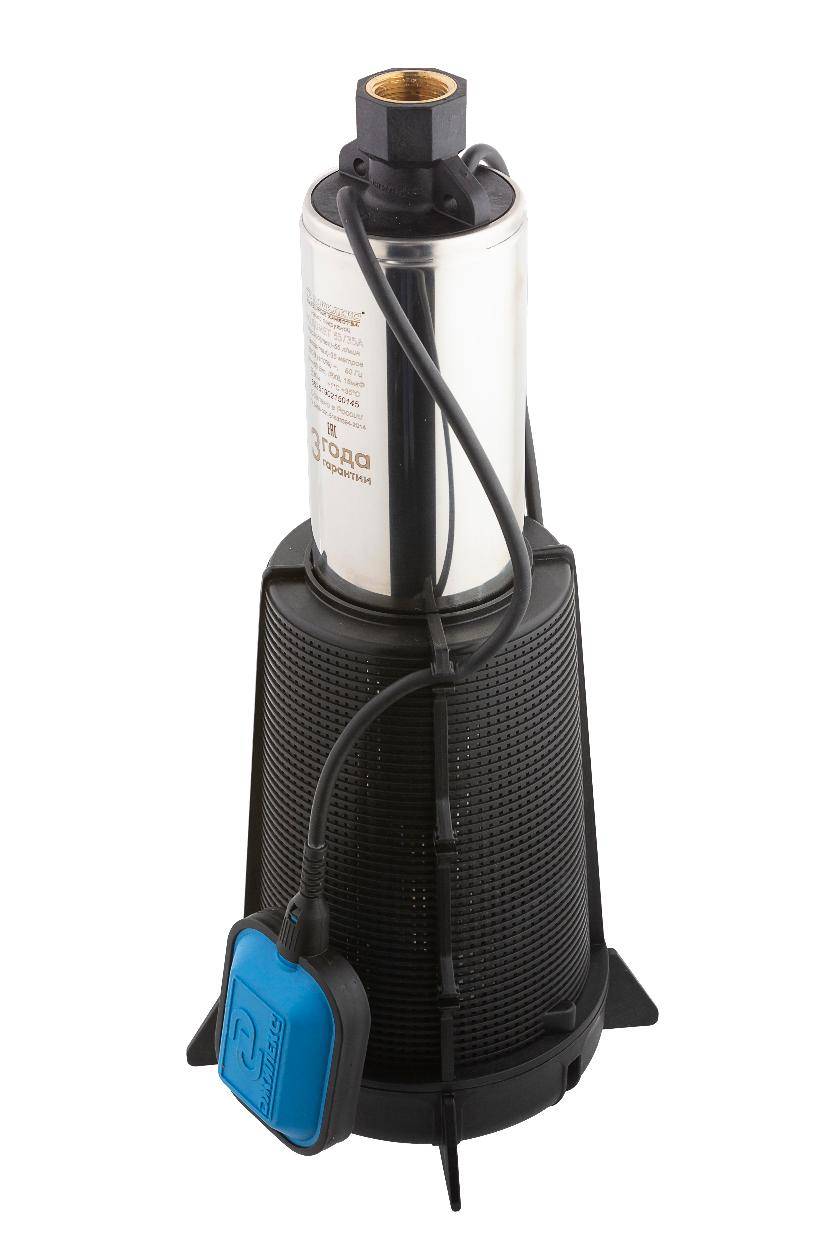

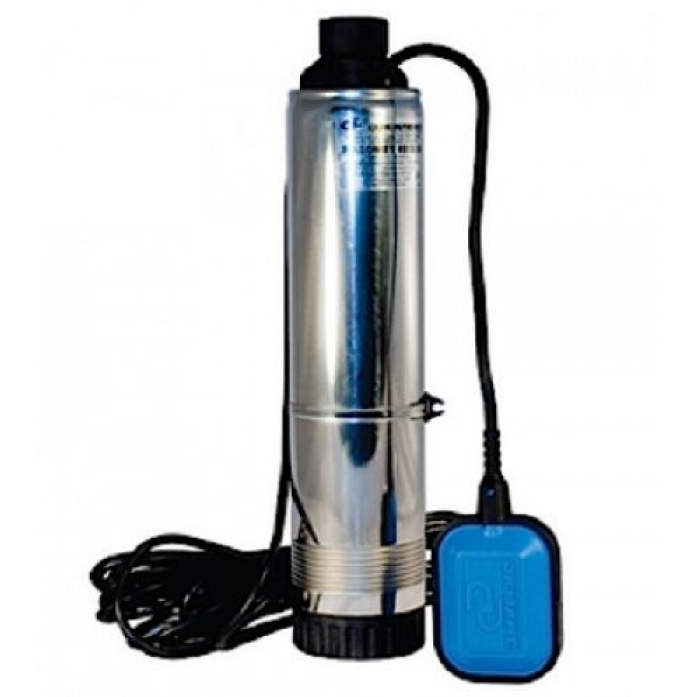

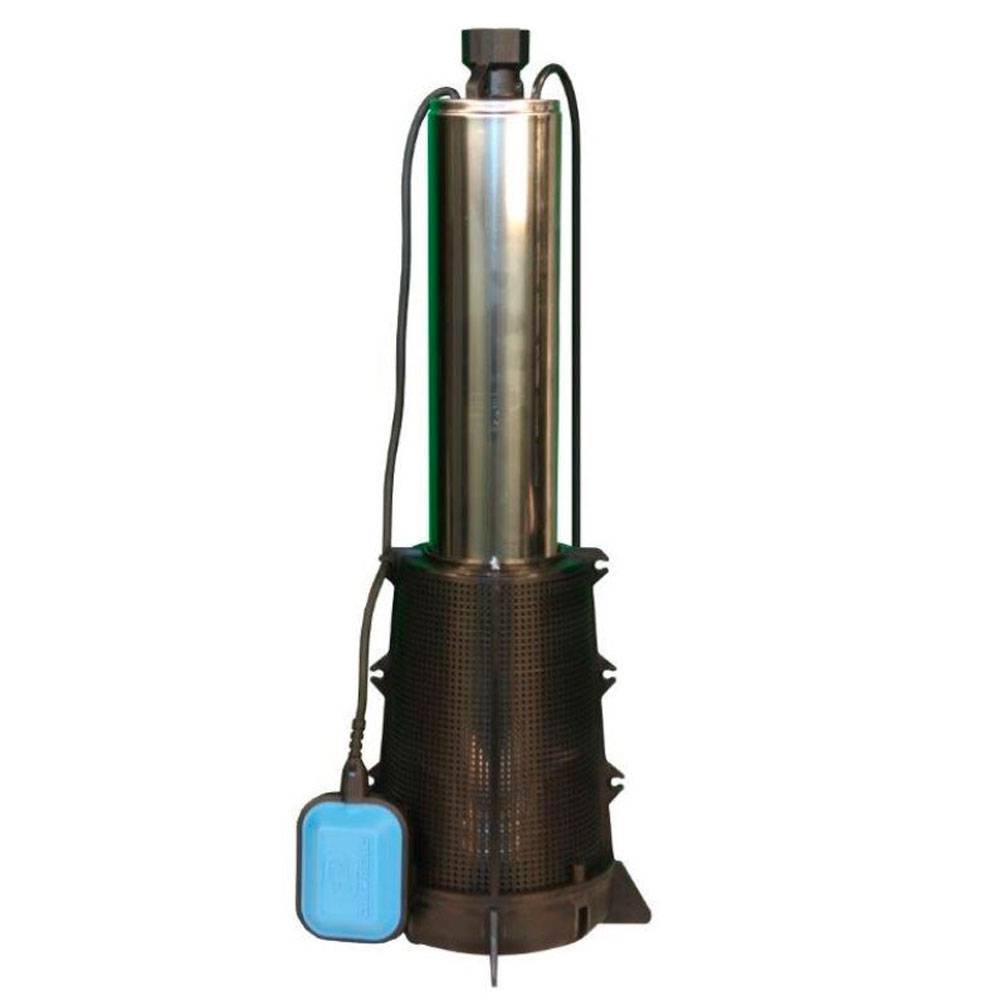

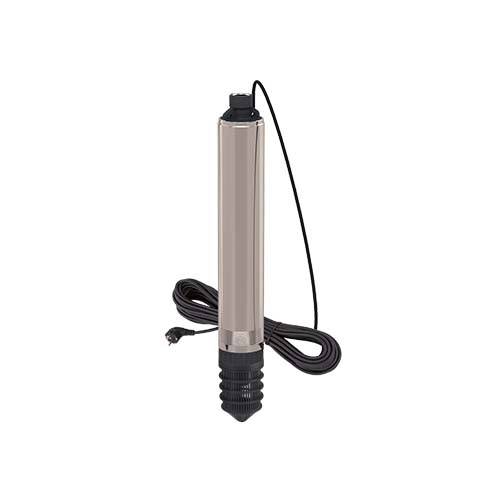

ДЖИЛЕКС Водомет ПРОФ 40/50 (520 Вт) для воды с песком

Особенностью этого центробежного насоса является возможность работы с водой в мутных водоемах с механическими примесями благодаря особой конструкции колес. Другая изюминка изделия – нормальное функционирование в мелких водных бассейнах. Система охлаждения электродвигателя, выполненная в виде кольцевой щели между корпусом и оболочкой статора, обеспечивает эффективное отведение тепла.

Мотор не перегревается даже при неполном погружении в воду. Для его защиты в аварийных режимах установлено термореле. Насос может функционировать в составе систем автоматической подачи воды. Для этого его надо оснастить дополнительными аксессуарами. Выдерживает погружение глубиной 30 метров.

Подойдет для подачи питьевой и технической воды из малодебетовых скважин, колодцев, резервуаров для бытовых домашних нужд, полива приусадебных участков, а также перекачки из мелких водоемов.

Отмечается наличие защитной сетки, позволяющей предварительно отсеивать крупные частицы. Нравится красивый дизайн, низкий уровень шума.

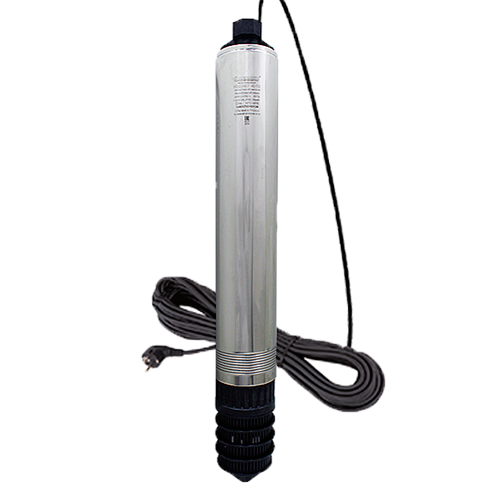

КАЛИБР НПЦС-3,8/80-550 (550 Вт) для подъема воды на 60 метров

Центробежный насос среднего ценового класса производства Китая под российским брендом. Предназначен для эксплуатации при полном погружении в воду с вертикальным расположением. Погружной скважинный насос может работать на глубине до 80 метров. Помпа предназначена для чистой воды, диаметр частиц механических примесей – не более 0,5 мм. Двигатель и насосный механизм соединены валом и расположены в едином корпусе из нержавеющей стали.

Срок эксплуатации (согласно паспорту) – 3 года. Обеспечивает расход воды до 3,8 куб/м в час (63 литра в минуту). Асинхронный двигатель переменного тока защищен от перегрева встроенным реле. В комплект входит электрический кабель длиной 20 метров с вилкой.

Пригоден для понижения уровня грунтовых вод, для забора чистой воды из колодцев, скважин, открытых водоемов.

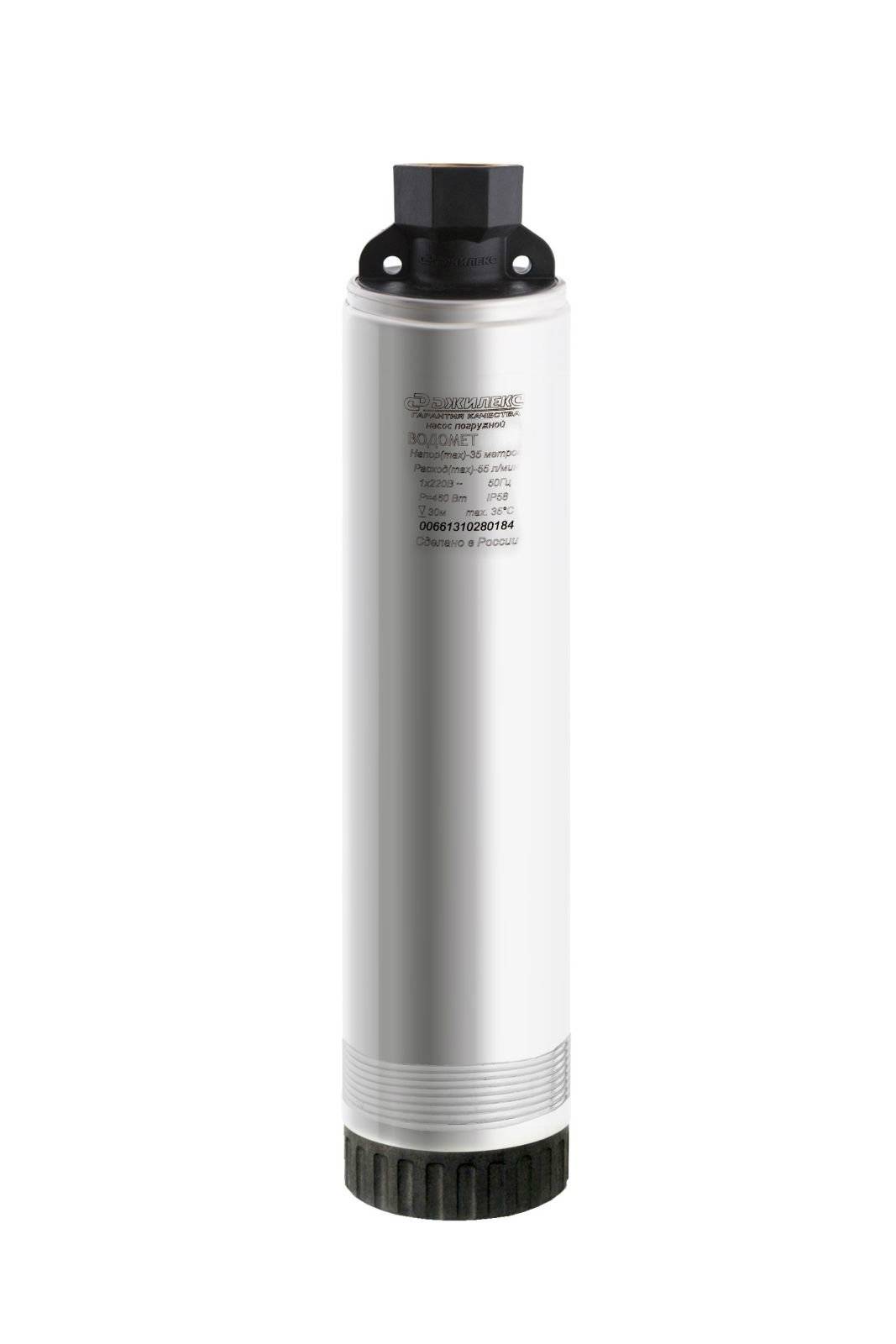

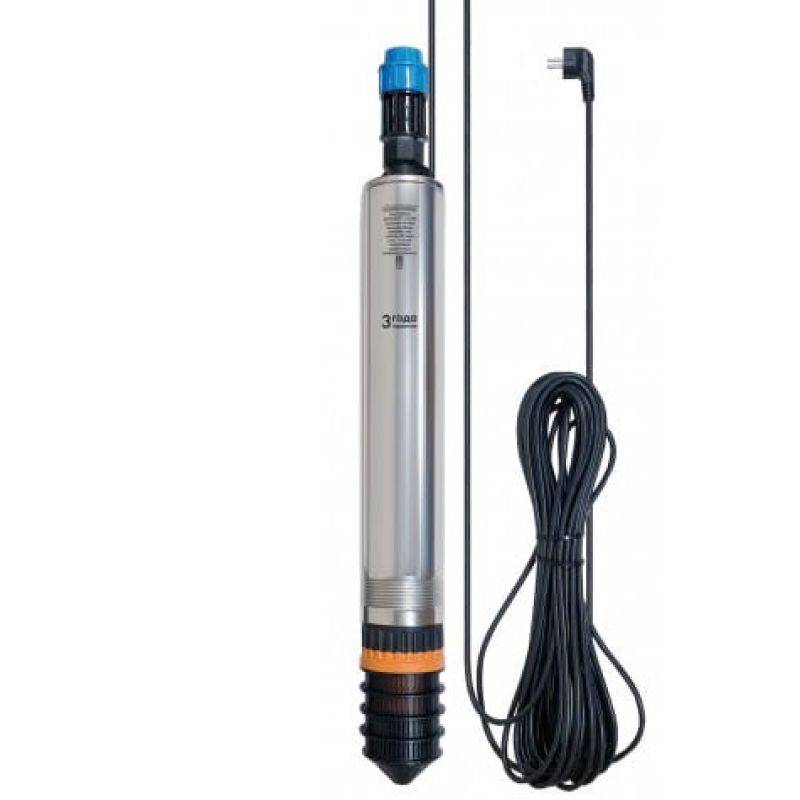

Преимущества использования Водомета

Все погружные насосы Джилекс серии Водомет оборудуются омываемыми двигателями. Благодаря этому устройство эффективно охлаждается и дольше используется. Кроме того, последние модели комплектуются электродвигателями, расположенными выше насосной части. Такое решение позволило сделать меньше диаметр насоса и создать возможность подключения сверху агрегата питающего кабеля.

Насос Водомет обладает достаточной мощностью для выполнения различных задач в быту

Благодаря этому изделия имеют надежную защиту от повышенного давления. Кроме того, раздельные уплотнители обеспечивают лучшую герметизацию насосной части и двигателя. Погружные устройства Джилекс обладают высокой производительностью (около 60 л/м). Это позволяет использовать их для обеспечения водой всего дома. Насосное оборудование отличается конструктивно и технически. На его выбор влияет множество параметров.

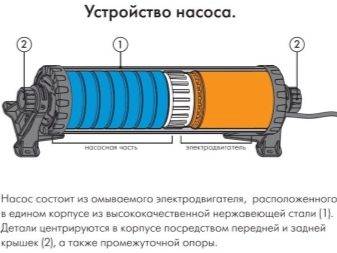

Особенности устройства этого насоса

Насосы “Водомет” имеют достаточно широкий спектр применения. С их помощью можно качать воду из скважин различной глубины, а также из колодцев и открытых водоемов. Они прекрасно справляются с автономным водоснабжением частного дома, используются для полива участка, огорода и т.п. При этом диаметр скважины должен составлять 100 мм или больше.

Для корпуса использована нержавеющая сталь высокого качества. Верхняя точка насоса уплотнена таким образом, чтобы при его работе песок и другие загрязнения не попадали в корпус сверху. Электродвигатель насоса заключен в герметичный стакан, наполненный маслом. Такая конструкция нивелирует негативное влияние внешних факторов и защищает двигатель от повреждений.

Устройство является маслонаполненным, асинхронным, ротор двигателя короткозамкнутый, смонтирован на подшипниках качения. От перегрева двигатель частично защищен термопротектором, встроенным в обмотку статора. Кроме того, дополнительным фактором охлаждения является вода, проходящая по специальной кольцевой щели, оставленной между корпусом и статором двигателя.

Чтобы уравновесить наружное и внутреннее давление двигателя, используется специальная мембрана. Это позволяет разгрузить уплотнение двигателя. В результате технические характеристики позволяют использовать насос “Водомет” на глубине до 30 метров. Верхняя и нижняя крышки устроены таким образом, чтобы все компоненты устройства находились в правильном положении относительно центральной оси.

Важная особенность конструкции насоса “Водомет” — наличие так называемых “плавающих” рабочих колес, которые обладают способностью прирабатываться. КПД традиционного насосного оборудования во многом зависит от размеров просвета, который образуется между его подвижными и статичными частями.

Чем больше такой просвет, тем больше внутренних перетечек жидкости возникает внутри устройства, и тем ниже его КПД. В процессе работы насоса подвижные элементы постепенно стираются, что увеличивает просвет, и КПД становится еще ниже. Конструкция “плавающих” рабочих колес насоса “Водомет” придает им способность смещаться в осевом направлении.

Воздействие рабочего давления прижимает край колеса к задней поверхности диффузора, что приводит к контакту этих трущихся поверхностей. В результате в самом начале работы устройства специальный пластмассовый буртик, установленный на рабочем колесе, быстро стирается. Буртик принимает форму, обеспечивающую, условно говоря, нулевой зазор между этой парой трущихся поверхностей.

После того, как этот процесс притирки буртика завершен, в контакт вступают еще две поверхности: керамическое кольцо и антифрикционная шайба. Но при взаимодействии в воде эти два элемента не стираются. В результате просвет между неподвижными и трущимися частями внутри насоса становится минимальным, а КПД устройства существенно возрастает.

Процесс притирки буртика может занять несколько часов. В этот начальный период насос будет работать с некоторой перегрузкой. Вот почему в начале работы устройства может наблюдаться более интенсивное потребление электроэнергии по сравнению с характеристиками, заявленными производителем.

По этой же причине производительность насоса на первых порах может быть несколько ниже ожидаемой. Это естественное явление. Как только процесс притирки завершится и с рабочих колес насоса будет снята повышенная нагрузка, все характеристики придут в норму. Все элементы насоса, с которыми соприкасается вода, выполнены из безопасных материалов, пригодных для контакта с пищевыми продуктами.

На верхней крышке насоса расположен его выходной патрубок и две проушины, к которым следует прикрепить трос, а также электрокабель. Расположение выхода кабеля на верхней крышке очень удобно, поскольку так не увеличиваются размеры насоса по ширине. В результате устройство подходит для большего количества обсадных труб, даже для довольно узких сооружений.

В конструкцию насоса уже включен конденсатор, поэтому при его монтаже нет необходимости использовать конденсаторную коробку. В результате для установки насоса используется трехжильный, а не четырехжильный кабель, который монтировать значительно проще.

Критерии выбора

Перед тем, как покупать насосное оборудование для колодца, ориентируются на такие технические характеристики:

• мощность. Она напрямую связана с производительностью прибора (количество жидкости, перекачиваемой за час или минуту). Оптимальным считается показатель 0,8-1,0 кВт;
• напор. Должен обеспечивать подъем воды на высоту около 50 метров;
• производительность. Подбирать конкретную модель необходимо в соответствии с имеющимися задачами. Для полива огорода достаточно агрегата до 0,6 м3/час. Если устройство используется для целей водоснабжения, потребуется более мощная версия;
• материалы изготовления. Главные требования к ним — устойчивость к износу, коррозии и механическим повреждениям. Практика показывает, что оптимальными являются нержавейка и композитные материалы;
• автоматика. Она позволяет своевременно выключить агрегат при возникновении угрозы перегрузки или когда заканчивается вода;
• тип забора воды (верхний или нижний). Последний вариант можно выбрать, если при эксплуатации скважины или колодца нет риска сильного заиливания. Устройства с верхним забором надежнее, но их недостаток в том, что по достижении определенного уровня воды, они отключаются.

Рассмотрим основные разновидности колодезных насосов.

Вибрационные — самый недорогой вариант водяного насоса. Бюджетные гидромашины имеют простое устройство. Отсутствие вращающихся деталей делает их надежными в использовании. Вибрационный прибор не требует сложного ремонта и техобслуживания. Элементом, приводящим в действие насос, является не электродвигатель, а катушка индуктивности. Якорь, который приводится в движение магнитным полем, передает импульс поршню и мембране из эластичного материала. При этом поршень начинает двигаться возвратно-поступательно, втягивая воду в рабочую камеру, а затем выталкивая ее в напорную водную магистраль. Такие насосы обладают небольшой мощностью, требовательны к качеству воды

Важно, чтобы прибор был оснащен автоматикой. В противном случае придется покупать ее дополнительно

Винтовые. В качестве колодезных такие устройства применяются нечасто. Основным рабочим элементом такого устройства является закрепленный на валу шнек. Он вращается от электродвигателя. При этом шнек захватывает вводу, которая поступает от входного отверстия и перегоняет ее в сторону напорного патрубка. Достоинства винтового варианта:

• создание хорошего напора жидкости;
• минимальный шум;
• возможность использования для грязной воды с примесями крупных размеров, а также для вязких сред.

Минусы — низкие показатели КПД и производительности. Большое количество узлов трения приводит к быстрому износу деталей, а значит нужен частый ремонт и регулярное техобслуживание.

Центробежные. Самый распространенный вариант для дачи или частного дома. В качестве рабочего элемента используется колесо с изогнутыми лопастями. Последние захватывают воду, находящуюся в рабочей камере. Вода отбрасывается к стенкам рабочей камеры под действием центробежной силы. Под действием избыточного давления вода выталкивается в напорную магистраль водопровода.

Преимущества:

• мощный напор, что позволяет использовать оборудование для забора воды из глубоких источников и колодцев;
• высокая производительность;
• минимальный шум;
• многообразие моделей глубинного оборудования.

Из минусов отмечают высокую стоимость, сложность устройства, непродолжительный срок службы.

Вихревые. По принципу работы вихревые устройства во многом напоминают центробежные. Благодаря конструктивным особенностям, на жидкость воздействуют не только центробежные силы. Дополнительно поток получает турбулентное ускорение. Таким образом, производительность вихревого устройства больше, чем центробежного. Есть и ряд других преимуществ:

• невысокая стоимость;
• простая конструкция. Прибору не нужен сложный ремонт;
• минимальный шум при работе;
• возможность эффективного перекачивания воды с небольшим содержанием воздуха.

Основной недостаток устройств вихревого типа — высокая требовательность к качеству воды. Твердых включений в ней быть не должно. Кроме того, эксплуатационный срок такого оборудования относительно небольшой.

Погружной насос какой фирмы лучше выбрать

На рынке представлен широкий выбор разнообразных моделей погружных насосов. Однако не каждый производитель может предложить клиентам гарантированное качество. Специализированное обслуживание, фирменную гарантию могут обеспечить только авторитетные фирмы с хорошей репутацией. Ориентируясь на многочисленные отзывы рядовых потребителей и мнение экспертов, был составлен обзор, в который вошли ТОП-10 фирм-производителей, профессионалов своего дела.

ООО Джилекс. Российская кампания лидер среди отечественных производителей. Дата выхода на рынок 1993 год. Выпускает широкий выбор насосного оборудования высокого уровня. Специалисты компании тщательно анализируют рыночный спрос, что помогает создавать оборудование максимально адаптированное под конкретные нужды людей. На территории РФ и соседних государств успешно работает широкая сеть филиалов компании.

ОАО Техноприбор. Белорусская компания-производитель. Дата основания 1974 год. Производственные мощности расположены в г. Могилев. С конвейера предприятия на протяжении десятилетий выходит качественная, доступная, недорогая продукция

Более всего фирма уделила внимание разработке и производству насосного оборудования. Надежные, доступные бытовые модели, как известная серия «Ручеек», пользуются хорошей популярностью среди населения.

Grundfos

Крупная компания производитель насосного оборудования из Дании. Дата основания 1945 год. Буквально через 5 лет фирма уже выпустила на рынок свои первые 5000 насосов, которые произвели фурор среди потребителей. С 1952 года запустилась линия массового производства. Скважинные модели Grundfos из нержавеющей стали и керамики занимают лидирующие позиции на мировом рынке.

ООО Промэлектро. Харьковское предприятие, создано в 1995 году. Занимается разработкой, изготовлением бытовых погружных насосов «Водолей», линейки БЦПЭ. Торговая марка заслужила хорошую репутацию на российском рынке. Каждая единица продукции это качество, надежность, долгий срок эксплуатации. Обеспечивает высокую производительность при работе в системе автономного водоснабжения.

Hammer. Известная немецкая компания. Дата основания 1980 год. Основной вид деятельности производство силовой, измерительной техники, садового электроинструмента. Насосные станции, различной модификации погружные насосы фирмы имеют высокий авторитет среди российских потребителей. Внедрение новых разработок, модернизация линий, высокое немецкое качество комплектующих – три столпа, на которых неизменно держится популярность компании.

Karcher. Авторитетный немецкий бренд, который специализируется на производстве техники для чистки и уборки. Дата основания 1935 год. Торговая фирма благополучно на протяжении всех лет держит высокое немецкое качество, быстро внедряет новые разработки. Благополучно занимается продажей бытовой и профессиональной техники, имея более 120 дочерних филиалов в 70 странах мира.

Зубр. Российский производитель-поставщик. Дата основания 2005 год. Поставляет на рынок широкий спектр недорогого ручного и механизированного инструмента, материалов и электрооборудования. Бренд известен новаторскими разработками, широкой зоной сервисного и гарантийного обслуживания клиентов. Продукция отличается стабильностью характеристик, высокой надежностью, долгим сроком службы.

AL-KO. Немецкий производитель один из ведущих европейских брендов садового оборудования и техники. Дата основания 1931 год. На протяжении многих лет фирма расширяла, внедряла и разрабатывала ассортимент товаров. Сегодня торговая марка имеет огромные объемы выпускаемой продукции: климатические и вентиляционные компоненты, садовая техника, элементы для авто. Приоритетное направление занимает садовое оборудование и инструмент.

Вихрь. Российский производитель, признанный лидер среди насосной техники и электроинструмента. Приоритетным направлением производства выступают насосные станции, скважинные и дренажные модели. Первая партия оборудования под маркой Вихрь сошла с конвейера в 1974 году на заводе в Куйбышеве. Сегодня производитель имеет свои мощности в КНР, где происходит выпуск практически всего оборудования.

Belamos. Российская торговая марка, выпускающая насосное оборудование для систем отопления, водоснабжения. Дата основания 1993 год. За небольшой промежуток времени, фирма экспортер зарубежного оборудования, превратилась в крупнейшего производителя насосного оборудования различного назначения: для систем отопления, водоснабжения, скважинные, дренажные, фекальные и др.

Особенности монтажа и подключения

После окончания бурения и прокачки скважины можно приступать к установке насосного оборудования. Последовательность действий:

1. К оборудованию подключают напорный шланг, который соединяют с кабелем электропитания при помощи хомутов.
2. Для фиксации насоса на глубине отдельно приобретают капроновый шнур или трос, нижнюю часть которого привязывают к агрегату. В корпусе имеется специальная проушина.
3. Опускают насос на нужную глубину и верхнюю часть троса крепят к балке, установленной на поверхности.
4. Кабель электропитания подсоединяют к управляющему центру, осуществляется пробный запуск.

Если в комплекте не было фильтра грубой очистки, его нужно приобрести отдельно. Это позволит существенно продлить эксплуатационный срок насосной станции.

Полезные советы

Любое оборудование не может бесперебойно работать вечно, так и любая гидравлическая машина для усиления давления жидкости обладает определенным ресурсом для эксплуатации. В некоторых случаях (при наличии технического образования) можно разобрать насос и устранить мелкие неполадки своими руками. Но компания «Джилекс» при возникновении неполадок рекомендует обратиться за помощью к профессионалам для выполнения ремонтных работ.

Основные виды поломок насосного оборудования:

• разгерметизация или разрыв корпуса аппарата вследствие перепадов температуры окружающей среды;
• сбой в работе электродвигателя в результате отличающихся диаметров выхода и сечения двигателя (исправить неполадку могут только профессионалы);
• работа насоса вхолостую (в этом случае необходимо немедленно приостановить работу оборудования и обратиться за помощью к специалистам).

Благодаря отзывам, можно узнать о долговечности и качестве продукции «Джилекс». Насосы распространены по всем странам СНГ. Большинство отзывов о производителе «Джилекс» являются положительными. Многие пользователи довольны тем, что за небольшую цену они могут приобрести насос хорошего качества, который прослужит несколько десятков лет.

Но есть и немногочисленные отрицательные отзывы, свидетельствующие о частых поломках насосов. Поэтому нужно учесть, что насосный агрегат нуждается в регулярном обслуживании и ремонте.

В следующем видео вас ждет обзор погружного дренажного насоса Дренажник 200/25.

Quattro Elementi Automatico 700 EL

Заключение

Погружные помпы используют для скважин в бытовых и промышленных условиях. На российском рынке существует большое количество подобных изделий, каждое занимает свою нишу.

По итогам сравнения характеристик и отзывов покупателей, наш рейтинг скважинных насосов для воды по надежности возглавили:

Остальные помпы из топ-10 не уступают лидерам и также пользуются спросом. При выборе рекомендуется сравнивать варианты насосов по разным критериям: тип устройства, чистота воды, производительность и мощность, напор.

Руководствуясь приведенными описаниями и техническими характеристиками из таблицы, пользователь сможет самостоятельно решить вопрос, какой насос лучше выбрать для скважины, и приобрести устройство, подходящее по качеству для конкретных условий.
