Дренаж вокруг дома: 6 видов + инструкция (как сделать своими руками)

Изготовление закрытого дренажа

Как сделать глубинную дренажную систему на участке своим руками? Для корректного выполнения работы необходимо:

• разработать схему системы водоотвода;
• подготовить все необходимые материалы и инструменты;
• выполнить укладку системы по рекомендованной технологии.

Разработка схемы

Начальный этап сооружения дренажа на садовом участке – проектирование будущей системы осушения. Схема разрабатывается с учетом следующих требований:

• расстояние от дренажной трубы до фундамента строения должно составлять не менее 1 м;
• до забора (ограждений) требуется оставить минимум 0,5 – 0,6 м;
• глубина траншеи, предназначенной для закладки труб, должна быть больше 1 – 1,2 м, а вблизи плодовых деревьев и кустарников от 1,6 до 1,75 м;
• минимальная ширина траншей – 0,35 м;
• расстояние между соседними траншеями должно составлять не менее 10 м;
• не рекомендуется укладывать трубы в местах проезда машин и иной техники;
• в местах изменения направления трубопроводной системы, схождения или расхождения труб рекомендуется устанавливать смотровые колодцы.

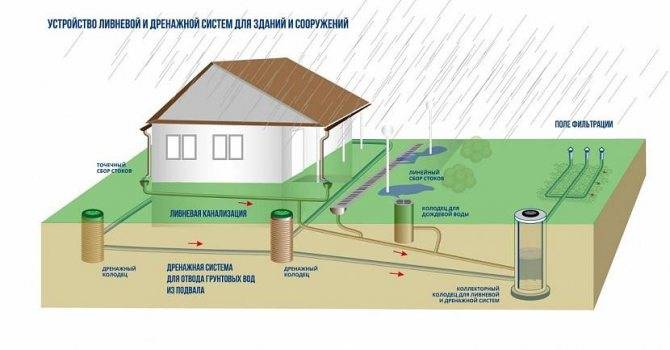

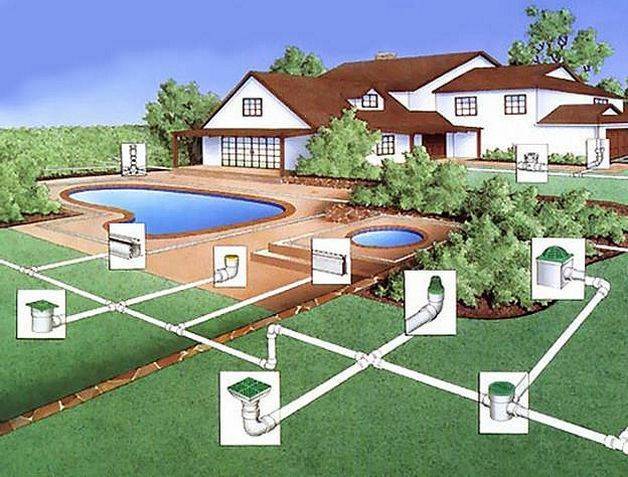

Схема дренажной системы

По схеме определяются количество труб, смотровых колодцев и иных элементов системы.

Подготовка материалов и инструментов

Чтобы обустроить дренаж для осушения земельного участка своими руками, потребуется подготовить:

дренажные трубы диаметром 100 – 110 мм для проведения центральных магистралей и 50 – 60 мм для сборных дренов;

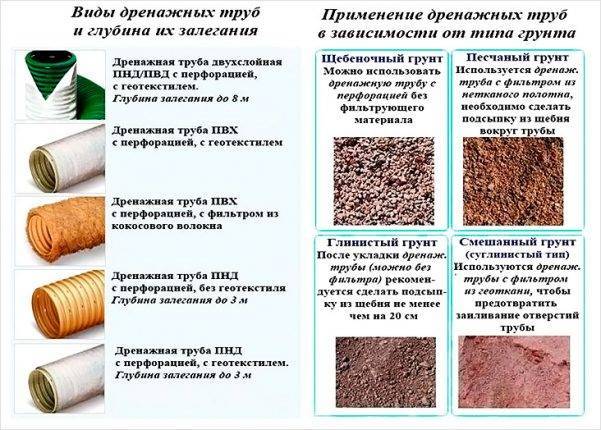

Виды дренажных труб и область их применения

• фитинги для сборки трубопровода: угольники, тройники, соединительные элементы и так далее;
• смотровые колодцы (можно приобрести готовые пластиковые конструкции или изготовить оборудование самостоятельно, например, из бетонных колец);
• сборный или дренажный колодец из пластика или бетонных колец;
• геотекстиль или любой иной фильтрующий материал, необходимый для защиты труб от засорения;
• песок;
• гравий мелкой фракции.

Для выполнения работы потребуются:

• труборез (можно воспользоваться специальными ножницами для резки пластиковых труб или ножовкой);
• дрель (при монтаже колодцев из бетонных колец дополнительно потребуется перфоратор);
• инструменты для разметки: рулетка, деревянные колышки;
• строительный уровень;
• лопата (рекомендуется подготовить штыковую и совковую лопату для облегчения выполнения работы);
• инструменты для сборки трубопровода. При применении резьбовых фитингов потребуются гаечные ключи, при сборке системы методом сварки – сварочное оборудование и так далее.

Прокладка системы

Прокладка дренажной системы участка осуществляется по следующей схеме:

1. разметка садового участка. В соответствии с проектом осушения территории определяются места расположения дренажных труб, смотровых колодцев, сборной емкости и так далее. Для наглядности определенные места рекомендуется отметить деревянными колышками;
2. выкапывание траншей и ям для расположения колодцев;

Подготовка траншей для труб и колодцев

При выполнении земляных работ следует учитывать наклон траншей для обеспечения самотека. Если на участке отсутствует естественный уклон, то копка траншей должна осуществляться с соблюдением уклона в 0,7° — 1° на 1 метр длины.

1. установка сборной емкости. На дно колодца рекомендуется уложить слой песка (приблизительно 20 см) и слой гравия (приблизительно 30 см), что позволит производить дополнительную фильтрацию стоков перед утилизацией.

Если предполагается, что вода из сборной емкости будет откачиваться в принудительном порядке, то укладкой песка и гравия можно пренебречь;

Установка дренажного колодца для сбора и утилизации стоков

1. установка смотровых колодцев;

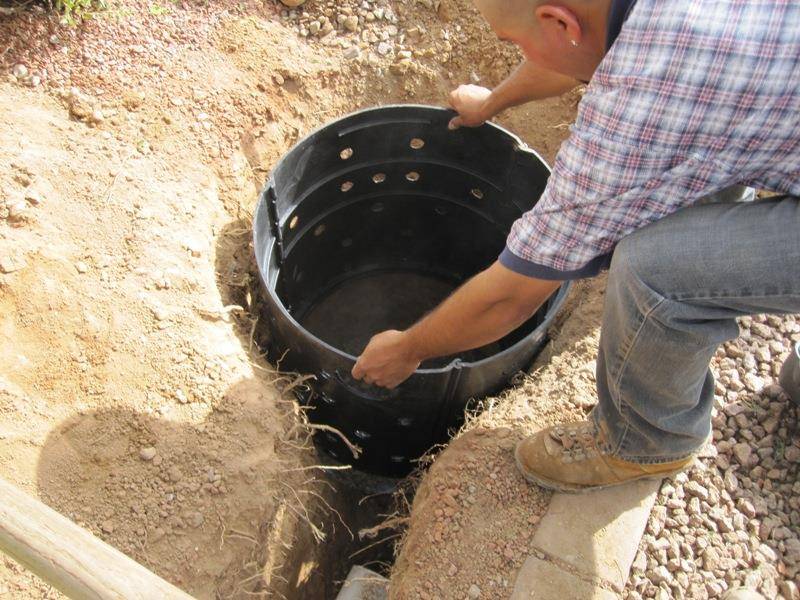

Установка колодца для контроля за состоянием системы

1. закрытие траншей песчаной подушкой (достаточно слоя в 20 – 25 см);
2. укладка защитного материала (геотекстиля);
3. засыпка подготовленных траншей на 25 – 30 см слоем гравия;

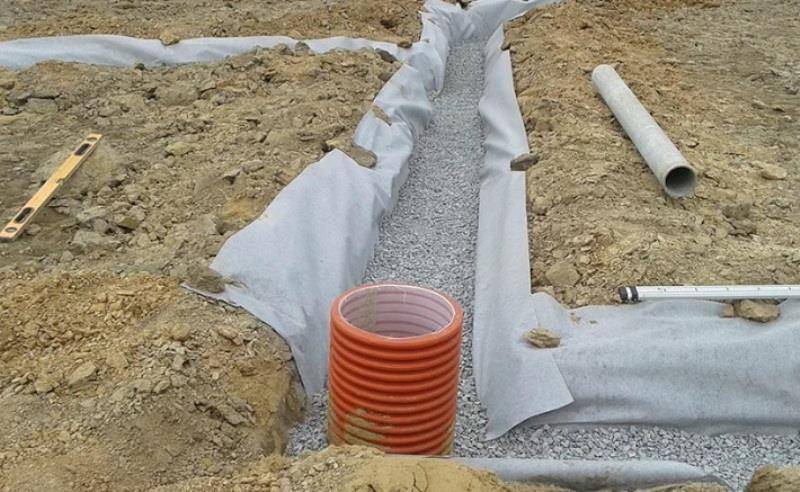

Подготовка траншей для укладки труб

1. сборка и укладка трубопровода. Подключение труб к сборной (дренажной) емкости;

Прокладка дренажного трубопровода

1. защита труб сверху. Для этого трубы засыпаются слоем гравия и укрываются фильтрационным материалом. Поверх труб рекомендуется дополнительно обустроить слой песка;
2. обратная засыпка и утрамбовка грунта;
3. декорирование (при необходимости).

Подробнее о прокладке глубинного дренажа смотрите на видео.

Для продления срока службы и максимального осушения участка дренажную систему рекомендуется периодически очищать от мусора и промывать. Глобальная очистка системы должна проводиться не реже 1 раза в 10 – 12 лет.

Скрытая и открытая система водоснабжения

Разводка водопровода может осуществляться открытым или закрытым способом. На первый взгляд, второй вариант – более предпочтительный по приведенным ниже причинам:

• экономия полезного пространства;
• аккуратный вид, так как все коммуникации зашиты гипсокартоном или спрятаны в стену.

Главное при разводке водопровода данным способом – максимально аккуратно герметизировать все стыки (а лучше вовсе скрывать только цельные участки трубопровода) и оставить пространство между стеной и трубой для облегчения ремонтных работ.

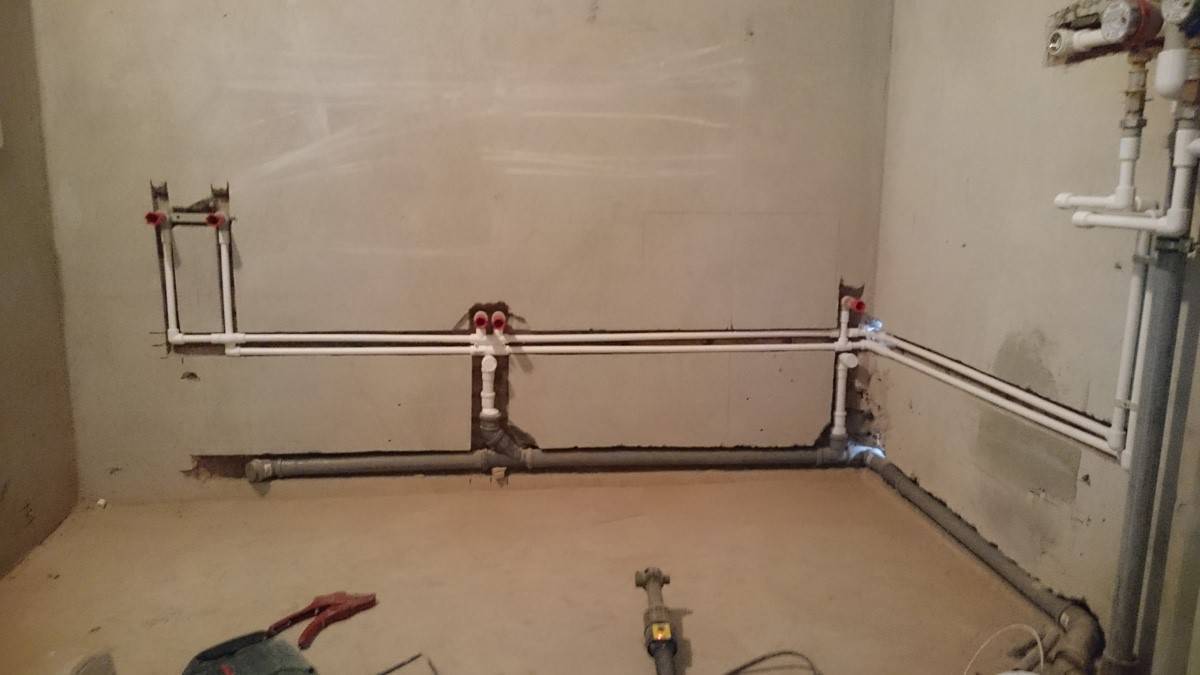

Скрытый монтаж водопровода и канализации.

Основные недостатки скрытой проводки: невозможность моментально обнаружить протечку и более сложный и дорогой ремонт, так как появляется необходимость вскрытия (а позже повторного монтажа) облицовочного материала. Лучший способ избежать этого – установка специальных дверок в местах нахождения запорной арматуры.

В отличие от скрытой проводки, монтируемой до отделочных работ, установка открытым способом проходит после завершения укладки плитки или покраски стен. Выглядеть это будет менее привлекательно, однако в случае ремонта или перестановки сантехнического оборудования, все работы можно будет сделать максимально быстро и просто.

Поиск и выбор участка под строительство

Если участок под строительство уже имеется, перейдите к следующему этапу. Если нет, начните поиск участка, имея в виду в первую очередь критерии населенного пункта, в котором Вы хотели бы поселиться.

Если есть возможность, выберите участок с небольшим уклоном для стока воды, не затапливаемый, с водопроницаемым верхним слоем грунта, с низким уровнем грунтовых вод.

Постарайтесь приобрести участок с наличием на улице, как минимум, дороги, пригодной для проезда грузового транспорта, и электрической сети. Такой участок обычно стоит дороже, но наличие коммуникаций заметно сократит дальнейшие затраты на строительство и ускорит начало стройки.

Если этих коммуникаций рядом с участком нет, то в администрации поселка получите информацию о сроках их строительства и сколько это будет Вам стоить. Посмотрите документы, подтверждающие реальность планов строительства коммуникаций. Например, наличие договора администрации поселка с сетевой организацией о технологическом присоединении поселка к электрической сети.

Узнайте, каким образом будут оформлены обязательства администрации перед Вами по строительству дорог и других центральных коммуникаций. Это может быть Ваше членство в кооперативе, товариществе, некоммерческом партнерстве или заключение договора. Оцените риск — купить участок и ждать коммуникаций много лет! Такое не редкость в российской практике.

Выясните у продавца участка или в администрации поселка результаты радиационного контроля интенсивности выделения из почвы радиоактивного почвенного газа радона.

Как выбрать?

Чтобы осуществить выбор механизма водоснабжения в рассматриваемом случае или же для какой-то похожей по типу постройки, то нужно отталкиваться от ряда критериев. От того, какой тип системы водоснабжения будет выбран, будет зависеть и бюджет, который человек готов на это потратить. Не следует также забывать, что выбор механизма водоподачи может быть основан не только на условиях, в которых живет семья, и на целях, которые планируется достичь. На этот выбор также влияет еще и тип системы снабжения водой.

Существует две основных категории:

• самотечная;
• напорная.

У обоих вариантов есть как свои преимущества, так и недостатки. Например, самотечный вариант имеет доступную цену, да и экономия на оборудовании в этом случае будет очень приличной. Если говорить проще, то самотечный механизм – это водонапорная башня или вышка, а также емкость. Учитывая, что емкость башни находится наверху, то потребители получают воду без каких-либо насосов. Обычно самотечные системы применяются на дачах или же в загородных домах, где никто не живет на постоянной основе, так как нагрев воды в таких баках, а также ее очистка является довольно-таки проблематичным вопросом.

Если же вы решили подойти к этому вопросу более рационально и эффективно, то именно для вас будет отличным решением напорный аналог. Работает он ожидаемо – на сочетании насосов, а также гидроаккумулятора, который устанавливается в механизм водоснабжения. Применение данного варианта позволяет быть уверенным, что в вашем доме вода будет постоянно в необходимом количестве. Стоимость механизма такого типа будет выше, нежели самотечной системы. Но разница в эксплуатации будет существенной, и для людей, которые ценят комфорт, это будет намного лучшим решением, нежели мучения с самотечной системой.

Установка напорных решений точно будет правильным решением, если используется система водоснабжения, в основе которой будет скважина либо артезианский источник. В подобных местах вода отличается чистотой, то есть нет необходимости в ее очищении и фильтрации. В целом, если установить фильтр, то можно быть уверенным, что жители дома будут пить чистую воду.

Подключение к сетям канализации, какие документы потребуются

Готовый план дома. Обязательным образом, на бумаге должна быть представлена схема прокладки канализационного трубопровода. Данный процесс, осуществляется с помощью компании, которая проводит геодезическую экспертизу.

Все технические условия подключения канализации. Все эти вопросы рассматривается организацией.

Схема, на которой будет указан план, именно по нему необходимо провести подключение канализации. Данный документ обязан предоставить специалист, который проектирует и устанавливает технические функции. Он опирается на основания технических условий, таким образом выдает новый план.

Проект, который подготовлен в водоканале, с их согласованием. Данным процессом занимается архитектурное управление.

Необходимо также запомнить один главный нюанс. Перед тем, как приступить к строительным работам, необходимо взять разрешение у своих соседних жильцов. Они обязаны подписать свое согласие. Если возникнут дополнительные вопросы по поводу трубопровод, которые будут проходить по тем местам, где уже проведены другие электрические или тепловые сети, то в данном случае, необходимо взять другое разрешение. Необходимо потребовать специальный документ в организации. Если владелец не будет преследовать определенных требования, то ему придется заплатить огромный штраф.

Чтобы провести трубопровод до центральной магистрали, необходимо взять разрешение. В том случае, если поблизости расположен колодец. Труба, которая будет проходить по участку до колодца, будет направлена под определенным наклоном и углом. Чтобы определить с точность глубину укладки, необходимо воспользоваться специальными значениями, предоставленными данными в СниП.

Необходимо учесть также один главный совет. Данный вопрос касается наличия существующих поворотов на трассе. Как показано в практике, повороты на трассе не должны существовать, но если вдруг возникнет такая проблема, то необходимо развернуть магистраль на несколько градусов, примерно на 90. Рекомендовано также установить ревизионный колодец. Так как, в этом случае колодец выполняет функцию контроля над данной системой.

Значительную роль выполняет правильная подборка высоты копки траншеи. Необходимо учесть определенные элементы. Диаметр трубы должен быть больше, чем внутренняя. Обычный размер составляет до 250 мм. В основном, используются трубы с диаметром от 150 до 250 мм. После того, как специалист определиться с размером труб, необходимо выкопать дно траншеи. Как только завершится процесс, подушку можно предоставить для укладки трубопровод.

https://youtube.com/watch?v=Oe3ZVdbnqaE

Монтаж системы отвода воды с кровли дома

Монтаж производится после разработки проекта всей системы водоотлива, ознакомления с инструкцией приложенной магазином-поставщиком (каждая система имеет свои особенности конструирования, которые необходимо учесть). Общая последовательность монтажа и выполняемые работы:

1. Монтаж начинается с крепления кронштейна со стороны стропильной стены или лобовой доски, с учетом наклона желобов.
2. Затем укладываются сами желоба при помощи специальных пластин и крепятся друг с другом  методом холодной сварки или резиновыми уплотнителями. Метод холодной сварки предпочтителен для соединения желобов из-за устойчивости к деформации.
3. В угловых соединениях и соединениях с воронками устанавливается дополнительный кронштейн.
4. Производится монтаж труб, соблюдая расстояние от стены в 3-4 см. Кронштейны по вертикали крепятся на расстоянии в 1.5-2 м. Сам слив должен находиться в полуметре от поверхности земли.

Советы от профессионалов:

• Желоба начинают укладывать от воронки, чтобы края желоба были ниже края кровли.
• В случае если эксплуатировать трубу для сбора из трех направлений желобов (если кровля нестандартной формы), необходимо вместо стандартных воронок предусмотреть тройники.
• Расстояние между кронштейнами должно составлять не больше 0.50-0.60 м.
• Рекомендуется заранее сделать разметку наклона желобов. Например, ориентиром может служить веревка, натянутая от начальной до конечной точки.
• Пластиковые отливы монтируются при температуре от + 5◦,иначе материал потрескается при нарезке. Отливы из других материалов монтировать можно при любой температуре окружающей среды.

• https://iseptick.ru/drenazh_i_vodostok/lotok-vodootvodnyj-montazh.html
• https://dompodrobno.ru/otvod_poverhnostnyh_vod/
• https://kachestvolife.club/vodosnabzhenie/sistema-vodootvedeniya-v-chastnom-dome
• http://okanalizacii.ru/drenazh/lotki-dlya-livnevoj-kanalizacii.html
• https://sovet-ingenera.com/kanaliz/truby/vodootvedenie-v-chastnom-dome.html
• https://domsdelat.ru/kanalizacia-v-dome/sistema-poverxnostnogo-vodootvoda-svoimi-rukami.html

Монтаж дренажа вокруг дома своими руками

Вполне возможно выполнить монтаж дренажа вокруг дома своими руками. Для этого достаточно базовых чертежных знаний и умения выполнять простые строительно-монтажные работы.

Перед началом работ необходимо:

• провести геодезические и геологические изыскания участка;
• определить тип будущей дренажной системы;
• составить проект.

Эти работы должны выполнять специалисты. При отсутствии соответствующих навыков и оборудования, самостоятельное составление проекта может привести к серьезным ошибкам. В результате всю работу придется переделывать.

Если неправильно построить дренаж под фундаментом, это привет к его преждевременному разрушению постройки, необходимости сносить и заново отстраивать дом.

Выбор материалов и их ориентировочная стоимость

Выбор и закупку материалов производят, когда проект готов.

Для дренажной системы вокруг дома своими руками потребуется:

• геотекстиль плотностью 100 -150 г/м2; цена от 17 руб./м;
• дрены; цена от 50 рублей за метр пластиковой трубы;
• щебень или гравий размера, превышающего размер отверстий в дренах; от 200 руб/м3;
• песок; от 100 руб/м3;
• колодец смотровой пластиковый; от 950 руб.;
• колодец коллекторный пластиковый; от 10 000 руб.;
• дренажный нанос; погружного типа от 3000 руб.;
• фитинги.

Дрены бывают пластиковые, асбестоцементные и керамические. Предпочтение стоит отдать трубам из высокопрочного пластика, способного выдержать значительные нагрузки.

В продаже есть пластиковые дрены, обернутые геотекстилем или кокосовой копрой.

Асбестоцементные трубы имеют большой вес и требуют специальной техники для аккуратной и правильной укладки. У керамических высокая дренажная способность, однако, они хрупкие, их сложно устанавливать, могут не выдержать давления замерзших грунтов.

Какие инструменты потребуются

Прежде чем приступить к работе, необходимо подготовить инструменты. Понадобится:

• штыковая и совковая лопаты;
• тачка садовая;
• уровень;
• рулетка;
• ручная трамбовка.

Назначение ливневки

Ливневку устанавливают для отвода дождевой и талой воды. Она относится к точечному типу. Ее применяет как самостоятельную конструкцию и в комбинации с дренажной системой.

Выполнить монтаж ливневки не сложно, но важно хорошо спроектировать будущую систему

Выбор и расчет материалов для ливневки

Когда проект готов, необходимо закупить строительные материалы. Понадобится:

• песок;
• щебень;
• цемент;
• герметик;
• ливневые лотки;
• резервуары для сбора воды (дождеприемники);
• трубы;
• водостоки;
• песколовки;
• решетки;
• колодцы для контроля уровня воды смотровые;
• переходники для поворотов;
• заглушки;
• кронштейны.

Водоотводные лотки производят из асбестоцемента, чугуна, нержавейки, пластика. Для самостоятельного монтажа лучше выбрать пластик. Он легкий, податливый, не требует сложной техники для установки.

Профиль лотков бывает в форме U, П и щелевой. U-образный наиболее удобный для частного дома. Он достаточно емкий и не имеет углов, в которых скапливается грязь.

Расчет материалов для ливневой системы зависит от количества осадков, проекта дома, площади и особенностей земельного участка.

Диаметр водостоков выбирают:

85 мм – для 10 л/с

100 мм – 20 л/с

150 мм – 50 л/с

200 мм – 80 л/с

Длина водостоков зависит от высоты дома.

Водоотводные лотки и решетки рассчитывают исходя из погонного метража ливневки путем проектного расчета или замера рулеткой.

Объем сыпучих материалов можно примерно рассчитать по формуле:

V=abc

где a, b – соответственно ширина и длина траншеи,

c – высота слоя.

Для песка стоит взять поправку на утрамбовку порядка 20%. Для щебня — порядка 5-10%.

Колодцы выбирают исходя из количества осадков. Их рассчитывают по формуле:

M = (20A)Sk,

где M – масса осадков;

20 – время, в минутах;

A – интенсивность осадков за время, равное 20 минутам;

S – площадь, с которой собирается вода;

k – коэффициент влагопоглощения материалом.

Величину массы осадков необходимо также знать, чтобы правильно выбрать глубину водоотводных лотков и их количество на участке.

Монтаж ливневки своими руками

Монтаж ливневки производят после подготовки участка (сбора мусора, устранения всего лишнего).

1. Выкапывают траншеи глубиной до 30-50 см. Траншеи должны быть четко подведены под проекции расположения водостоков.
2. Под водостоками выкапывают приямки. В них устанавливают водоприемники емкостью 5000-10 000 мл со специальными емкостями для сбора мусора.
3. Устанавливают пластиковые колодцы поворотные и смотровые.
4. В траншеях делают отсыпку песком. На песок укладывают водоотводные лотки, устанавливаются решетки.
5. Через каждые 10 метров прямой линии, на всех поворотах и на выходе из системы лотков, ставят песколовки.
6. Собранную воду либо выводят в канаву/ливневую канализацию за пределами своего участка, либо собирают в емкость и поливают ей огород. Слив дождевой и талой воды в канализацию для утилизации бытовых сточных вод запрещен СНиП.

Если вода выводится за пределы участка, требуется разрешения Департамента природного надзора, ЦГМС, УПН, Управления рыболовства, Бассейно-водного управления. В указанные службы необходимо предоставить проект ливневки. К строительству стоит приступать только после его утверждения.

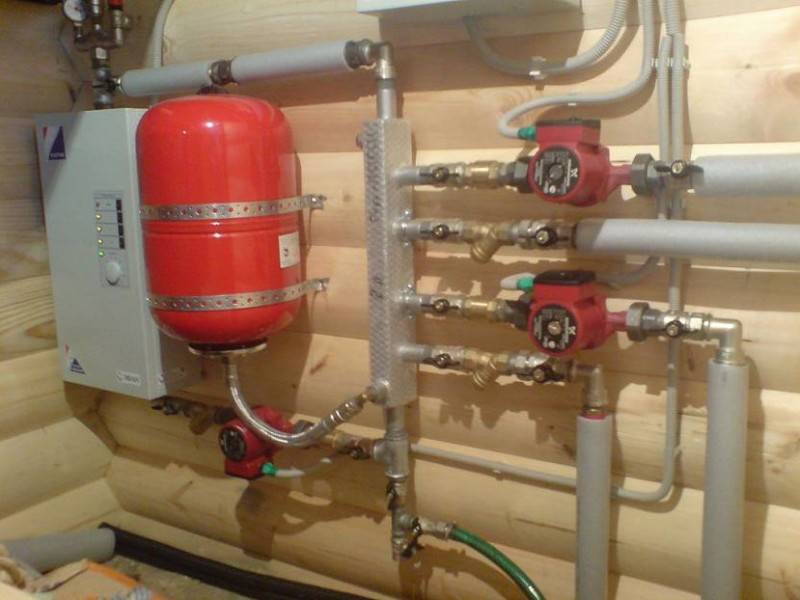

Подключение станции

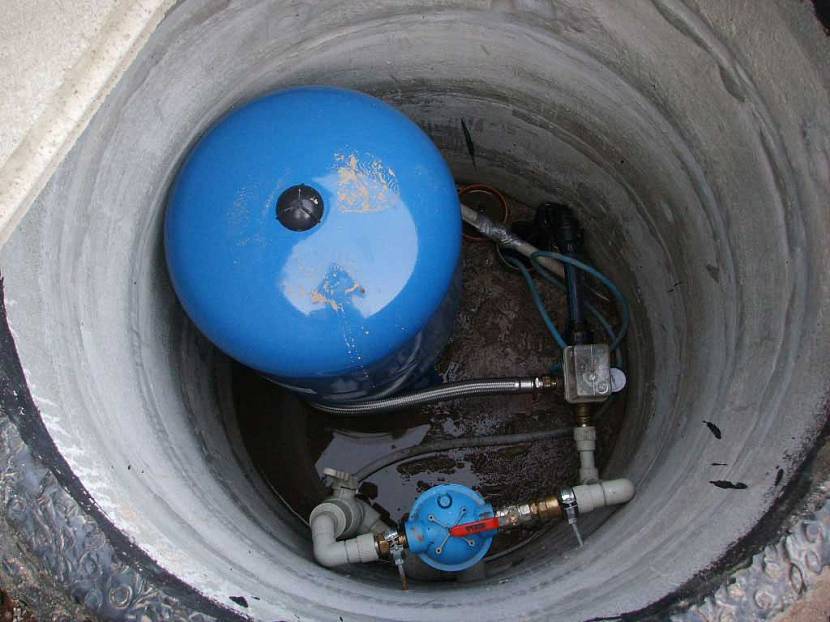

Подключение насоса осуществляться в кессоне или здании. В кессоне ставится клапан, а в помещении другие элементы. При применении колодца рядом возле дома может использоваться станция с небольшой высотой всасывания, но только если в колодце достаточный уровень. Для дальних и глубинных колодцев требуется насос с выносным эжектором, он погружается в колодец, а сама станция размещается в здании, которое отапливаться, даже в самые холода температура не ниже +2 °C. Перед входом в насос ставится сливной кран, клапан, фильтр, после – фильтр, гидроаккумулятор, системы водоподготовки.

Видео описание

Как выполняется подключение насосной станции, показано в следующем видео:

Обустройство системы

Внедрение системы начинается с разработки источника, установке всего необходимого оборудования.

Водоснабжение дачного дома из колодца проводится с подготовки траншей, делается определенный уклон, он направляется к источнику. Обязательно засыпается дно ямы 15см любого песка. Надо избегать возможных изгибов и делать все по прямой линии. Чтобы в холода трубопровод не промерзал, его располагают ниже точки промерзания земли. Если труба прокладывается выше, тогда используется качественный утеплитель. Могут устанавливаться трубы диаметром 32мм из различных материалов, главное чтобы от морозов они не трескались, устанавливается клапан слива на повороте к колодцу. Во 2-м кольце самого колодца делается отверстие под трубу, которая погружается в воду. Труба располагается не ближе 30см до дна, внутри ставится фильтр из сетки, сама труба крепится к вбитому в дно штырю. В кольце проводится гидроизоляция отверстия, по периметру глиняный замок: его слой должен составлять 40см на расстоянии 1,5м, труба засыпается слоем песка в 15см, потом грунт.

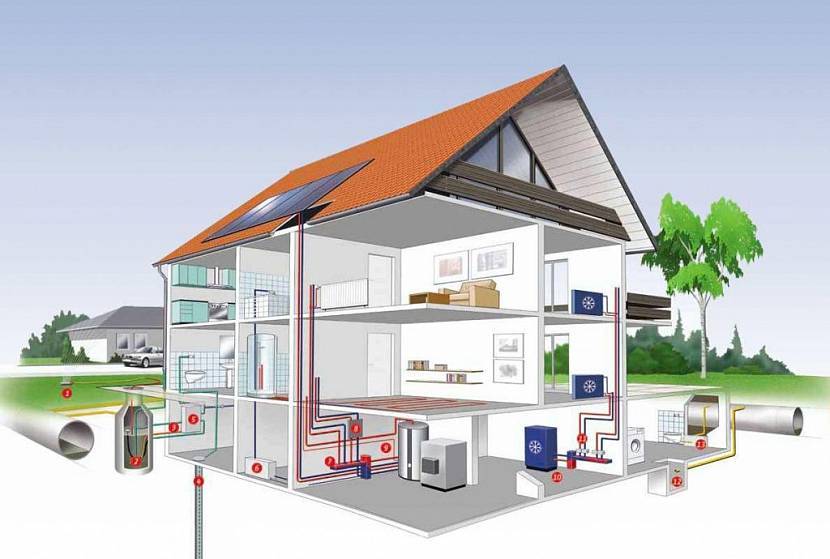

Независимо от используемого источника воды, схема разводки труб по дому будет достаточно сложной и ее надо тщательно рассчитыватьИсточник domsireni.ru

Монтаж системы

Система водоснабжения на даче невозможна без укладки по участку труб, направляемых к подготовленному коллектору под уклоном к источнику, там монтируются клапаны, а затем подключаются трубы меньшего диаметра, которые ведут к точкам. Для создания разводки могут использоваться трубы из различных материалов. Для горячей жидкости используется котел/водонагреватель, которые также подключаются к коллектору, но с другой стороны.

Кроме системы подачи водопотока надо продумать систему слива стоков. Раньше применялись выгребные ямы, требующие периодической чистки. Сегодня предлагается септик: очищает поэтапно воду в герметичных камерах, кроме крайней. Самым простым вариантом является септик из нескольких колец. Суть системы в том, что она очищает стоки от твердых частиц и сливает в воду в грунт. При использовании специальных средств очистка происходит качественнее. Чистка системы осуществляется один раз в несколько лет.

Для септиков также применяют специальные насосыИсточник landshaftadvice.ru

На каждой даче можно обустроить качественный и долговечный водопровод летнего или зимнего типа. Для его создания применяются трубы из различных материалов, а основой водопровода является источник и насос. Источником может выступать скважина, родничок, колодец. В некоторых случаях есть возможность подключения к водопроводу

Перед покупкой насоса надо учитывать его характеристики и возможности, внимание уделяется его подъемной способности, распределению жидкости по потребителям. Одним из важных пунктов является источник воды, который также влияет на выбор устройства

Проектирование водопровода лучше проводить еще на этапе планирования домаИсточник railwayukr.com

Заключение

Помните, что работать со специалистами очень важно и крайне необходимо. Они помогут правильно просчитать требуемые материалы и особенности источника

Только так можно гарантировать качественную и постоянную подачу воды и избежать оплошностей в расчетах

Особое внимание специалисты уделяют выбору насосной станции, ведь она покупается на длительный срок и должна работать практически круглосуточно и без перебоев. Если хорошо продумать все нюансы, то дома на дачном участке будет обеспечен круглогодичной подачей чистой воды
