Устройство водостока со скатных крыш: двускатной, вальмовой и многоуровневой

Как выбрать подходящую систему водостока

Система водостока с крыши предназначена для сбора воды с поверхности кровли и отвода ее в ливневую канализацию, с целью недопущения попадания на фасад, фундамент и отмостку здания.

Различают два основных типа водосточных системы с крыши:

• внутренний водосток;
• наружный водосток.

Внутренний восток применяется, главным образом, для плоских крыш либо в зданиях промышленного назначения. Поэтому он практически никогда не применяется в частном доме.

Наружный водосток с крыши бывает организованный и неорганизованный. Неорганизованный водосток в частном доме имеет одну крайне привлекательную особенность – он не требует никаких финансовых вложений. Все остальное – сплошные недостатки, связанные, главным образом с практически неизбежной необходимостью скорого ремонта либо фасада, либо отмостки и фундамента. Сложно представить себе хозяина, который предпочел бы незначительную экономию средств с одновременной угрозой прочности и надежности дома, вложению вполне разумных по размерам финансов для установки нормально работающей водосточной системы.

Организованный наружный водосток с крыши, который выбирается большинством заказчиков, что, несомненно, правильно, в большинстве случае можно сделать из следующих материалов:

• оцинкованная сталь. Может использоваться и черный металл, но такое происходит достаточно нечасто. Один из вариантов, который вполне может быть не только смонтирован собственными силами, но и изготовлен;
• пластик. Водостоки с крыши из ПВХ являются одной из наиболее популярных систем. Они могут быть как приобретены готовыми и смонтированы самостоятельно, так и изготавливаться своими руками из обычных канализационных ПВХ труб. Особенности материала – маленький вес, легкость обработки и монтажа, доступность, а также наличие готовых комплектующих и доборников – все это привело к повсеместному распространению именно этого варианта водостока. Если будущий владелец настроен сэкономить на водосточной системе, но вместе с тем хочет получить надежную и долговечную конструкцию, сделать и установить водостоки с крыши из ПВХ труб – это лучшее решение. Пример установки водостока из ПВХ пластика приведен на видео:;
• металлопластик. Системы из данного материала нереально изготовить самостоятельно, но достаточно просто смонтировать уже готовые. Технология установки подчиняется тем же основным правилам, что и для любой другой водосточной системы. Необходимо учитывать, что водостоки из металлоплистика несколько дороже систем из оцинкованного металла и пластика, хотя по некоторым параметрам обладают более высокими эксплуатационными свойствами;
• медь. Самый дорогой и при этом качественный материал для устройства водостоков в частном доме. Помимо долговечности, надежности, высочайших эксплуатационных характеристик, медные водостоки еще и прекрасно выглядят, придавая дому солидный и эстетичный вид. Работа с таким дорогим материалом требует высокой квалификации, поэтому изготовление своими руками мало реально. Вместе с тем смонтировать систему водостока из готовых элементов вполне возможно, хотя и эта работа требует определенной сноровки. В качестве примера монтажа медного водостока можно привести следующее видео:

Исходя из вышесказанного, можно однозначно утверждать – каждый из описанных вариантов имеет свои плюсы и минусы, некорректно говорить, что тот или иной выбор – это правильно или, наоборот, неправильно. На практике гораздо чаще при строительстве частных домов применяются системы из оцинкованной стали и пластика. Причем при желании сэкономить и выполнить максимальное количество работ своими руками, будущие владельцы предпочитают второй вариант, то есть сделать водостоки из обычных канализационных ПВХ труб.

Организованный водосток — как первомайская демонстрация

При такой организации водосточных коммуникаций всё чётко, размерено и симметрично.

Вода равномерными, ламинированными потоками стекает по желобам, воронкам и трубам системы — в приёмные колодцы. Из них — в очистной резервуар и, в зависимости его функциональных возможностей, в ливневую канализацию или личный водоём. Организованный сбор воды – важная положительная черта такой организации водостока с кровли.

Наличие большого количества бесплатной воды даёт возможность употребить её как для хозяйственных, так и бытовых целей.

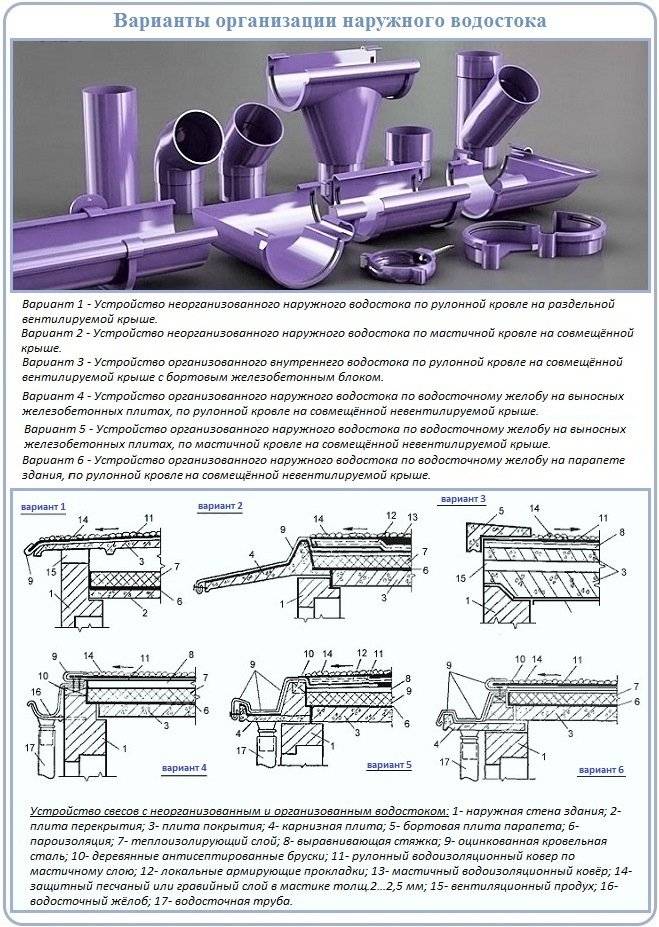

Система наружного водоотвода

В этом случае все водосточные элементы системы располагаются с наружной части построек. Их легко монтировать и обслуживать при эксплуатации и ремонте. Все детали такой системы отведения вод с кровли и их размеры оговорены СНиП РК под номером 4., при условии, что строение не выше 5-и этажей.

Такая организация отвода воды с кровли характеризуется:

• прекрасными защитными качествами:
  • исключены случаи протечек кровли;
  • отсутствует вероятность попадания воды на стены, углы, цоколь и отмостку строения;
• затраты при такой организации водоотвода с кровли на приобретение желобов, труб и воронок — максимальные;
• существует большая вероятность сезонного обмерзания всех составных частей конструкции;
• предполагаются дополнительные затраты при его эксплуатации;

Важно! Вес замёрзшего столба воды в желобах, трубах и воронках может привести к тому, что наружный водосток выйдет из строя

Система внутреннего водоотвода

Такие системы, устанавливаемые на плоские кровли домов и производственные здания, не пользуются большой популярностью. Прежде всего, из-за сложности эксплуатации подобной кровли. Сложность, связанная как с созданием герметичности такой кровли и различных примыканий к ней, так и с её обслуживанием, заставляет подумать о переходе на скатную конструкцию кровли.

СНиП также оговаривает необходимость такого водоотвода, если в строении больше 6-и этажей.

Характеристиками внутреннего водостока являются:

• его хорошие защитные качества:
  • исключены случаи промерзания труб;
  • отсутствует вероятность попадания воды на внешние стороны здания — стены, углы, цоколь и отмостку;
• затраты при такой организации водоотвода на приобретение желобов, труб и воронок — среднего уровня;
• существует вероятность протечек внутрь здания при ненадлежащем надзоре;
  • нерегулярные прочистки труб и воронок могут привести к застоям воды, как на кровле, так и во внутренней трубной разводке;
  • могут возникнуть больше финансовые и эксплуатационные расходы;
• такой водосток портит интерьер помещений;

Важно! В случае возможных протечек, замена сточных труб связана с дополнительными строительными работами в помещениях, где они проходят. Прохождение же труб в толщине стен запрещено СНиП-ом РК, по крышам и кровлям, с известным номером 3.

Это интересно: Организованный водосток с плоской кровли: рассматриваем досконально

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

   Угол сгиба внутреннего жёлоба должен быть больше, чем угол сгиба ендовы

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

   Для крепления внутреннего жёлоба необходимо установить дополнительные бруски

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

   Если нет возможности закрепить кронштейны стандартным образом, их прикручивают к стене

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Видео по теме

Определение количества воронок

Назначение внутренних водоотводящих конструкций заключается в удалении воды с поверхности кровли при любой наружной температуре, вне зависимости от объема выпавших осадков. Далее жидкость нужно перенаправить в дождевую или коммунальную канализацию.

Рассчитывают количество водосточных воронок на площадь кровли так: на 0,75 м² нужно устанавливать 1 изделие. Для внутренних систем эти элементы размещают вдоль продольной оси крыши. И воронки, и стояки не монтируют в наружных стенах, поскольку в зимнее время они могут промерзнуть.

Определяя количество воронок, принимают во внимание ряд условий:

1. Когда для линейного расширения водосточного желоба длина которого не превышает 12 метров нет препятствий, монтируют 1 воронку;
2. При протяженности желоба от 12 метров и наличии препятствий, в конце уклона ставят компенсирующую воронку;
3. Если водосточный желоб проложен по периметру здания, производят совместный монтаж и компенсаторов, и воронок.

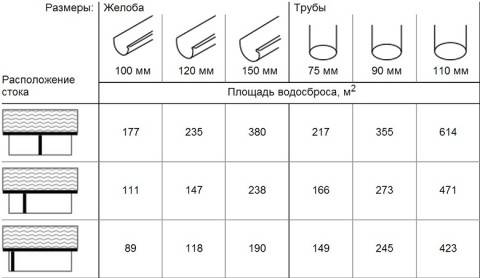

Рассчитывают воронки на основании паспортных данных относительно их размера, способа фиксации и пропускной способности. Нужно помнить, что количество этих элементов всегда соответствует числу труб в системе водоотведения.

Виды водостоков по материалу изготовления

Перед покупкой и установкой водостоков нужно определиться с материалом изготовления, так как от этого зависит и способ монтажа. Все системы можно разделить на две большие группы: пластиковые и металлические.

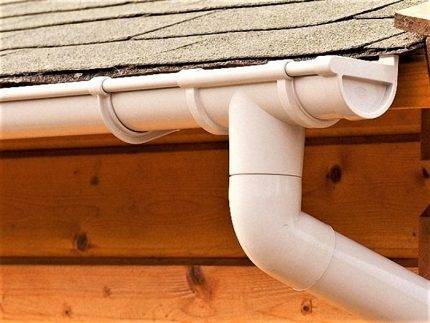

Полимерные наборы элементов

Полимерные изделия производят на основе винила с добавлением пластификаторов, стабилизаторов и других компонентов, повышающих прочность и износостойкость элементов. Пластиковые системы служат от 10 до 25 лет.

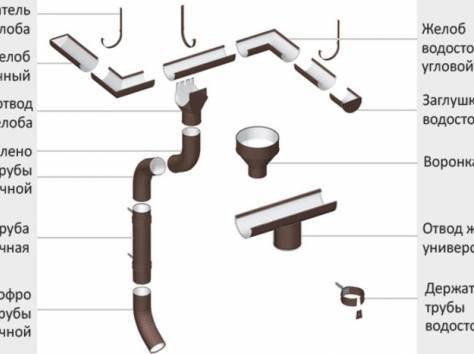

Кроме основных деталей – труб и желобов – в комплектацию полимерных наборов входят соединительные и уплотняющие элементы, благодаря которым сборка производится без сварки, пайки, подгонки угловых частей

Благодаря большому количеству преимуществ строительные организации и владельцы жилья все чаще склоняются к установке именно пластиковых конструкций, которые:

• намного легче металлических, поэтому рекомендованы для установки на старые здания и дома, где лучше не нагружать стропильную систему и фасад;
• не теряют эксплуатационных свойств при температуре от -50 °С до +75 °С;
• не разрушаются коррозией, в отличие от металлических аналогов;
• устойчивы к агрессивным веществам, которые могут находиться в воздухе или воде;
• просты в установке – не требуют дополнительных умений, подходят для самостоятельного монтажа;
• разнообразны по дизайну, можно выбрать систему под цвет кровли или фасада;
• имеют умеренную стоимость, которая ниже, чем у металлических изделий.

Однако пластиковые системы имеют свои слабые места. Например, они более гибкие, чем металлические, поэтому кронштейны и хомуты устанавливают с небольшим интервалом.

При покупке кронштейнов необходимо помнить, что шаг установки для пластиковых систем – 0,5-0,6 м, тогда как для металлических он больше – 0,7-0,9 м

Под воздействием холода или жары пластик сжимается/расширяется, поэтому обязательными элементами для сборки являются компенсаторы и резиновые уплотнители.

Цвет, особенно у недорогих изделий, может со временем меняться – бледнеть, выгорать. И еще один недостаток – малая устойчивость перед грузами и всевозможными механическими повреждениями. Необходимо следить, чтобы в желобах не накапливались снег и наледь, вовремя их чистить.

Водосточные системы из металла

Металлические системы считаются более прочными, основательными и долговечными. Это объясняется техническими характеристиками материала, который служит в несколько раз дольше, чем самый лучший пластик.

Рассмотрим наиболее популярные решения:

Кроме перечисленных материалов, при изготовлении водосточных систем используются сплавы цинка с титаном, алюминия с цинком.

Первый вариант дорогой и износостойкий, но боится контакта с медью и железом. Второй – более экономичный, к тому же обладает неплохой отражательной способностью, теплостойкостью и красивым серебристым оттенком.

Преимущества металлических изделий касаются прочности и долговечности – по этим показателям они уходят далеко вперед от полимерных аналогов. Однако есть и недостатки: большой вес, теплопроводность, шумность. Если повредить защитное покрытие, стальная деталь начнет покрываться ржавчиной.

Выбирая материал, нужно учитывать и эстетическую сторону, и технические характеристики. Также необходимо ориентироваться на срок эксплуатации кровельного покрытия – гораздо удобнее производить комплексные ремонтные работы.

Сравнительную характеристику пластиковых и металлических водостоков можно найти в этом материале.

Неорганизованный водосток – дёшево на первый взгляд

Применение неорганизованного водостока возможно лишь как вынужденная мера на временных постройках или недостатке финансов. Хотя СНиП разрешает организацию такого водоотвода с кровли даже для строений в 2-а этажа. Но обговаривает устройство различных козырьков над входами и организацию отмосток. Во всех остальных случаях он ничего кроме дополнительных хлопот и серьёзных затрат в будущем не даёт.

Неорганизованный водосток с кровли это:

• на рифлёной кровле – симметричные струи воды по всему склону кровли, попадающие на отмостку;
• на гладкой кровле из фальцованного металла или мягких материалов — различные потоки воды, падающие в одно место на отмостке и разрушающие её:
• в межсезонье брызги, попадая на цокольную часть, размораживают её;
• при косом ветре – оба варианта ведут к намоканию стен и углов здания. Это особенно плохо при отрицательных температурах периодического характера;
• при неорганизованном водостоке свес кровли, по СНиП, должен быть более 600 мм, что несколько улучшит ситуацию, но незначительно.

Важно! Садовые дорожки, организованные проходы и заборы необходимо делать на расстоянии не менее полутора метров от здания с таким стоком воды с кровли

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крышиИсточник tiu.ru

Расчет комплектующих

Исходя из размеров и формы кровли, можно самостоятельно подсчитать: сколько понадобится труб, желобов, кронштейнов и других частей системы водоотвода.

Исходя из размеров крыши, выбираем диаметр желобов:

• Если площадь крыши менее 50 м 2 , используются желоба 100 мм шириной и трубы 75 мм диаметром.
• До 100 м 2 применяются желоба 125 мм и трубы 87 мм.
• Более 100 м 2 – желоба 150 мм и трубы 100 мм (допускается использование желобов 190 мм и труб 120 мм).

В случае сложной конструкции кровли желоба и трубы определяются по наибольшему размеру проекции части крыши.

Площадь крыши, состоящей из частей, составляет 160 м 2 . Учитывая, что одной трубы водостока достаточно для обслуживания 100 м 2 кровли в проекции, для крыши из примера понадобится 2 водосточные трубы с расположением по углам дома. Число воронок соответствует числу труб, т.е. — 2 штуки.

Количество вертикальных труб определяется в зависимости от расстояния от карниза до отмостки. От этого расстояния отнимают 30 см – высота сливного колена над уровнем земли.

Например, высота до карниза равна 7,5 м. Тогда 7,5 м -0,3 м = 7,2 м.

На каждую из сторон нам понадобится по 3 трубы по 3 м, значит, на обе стороны 6 труб.

Количество хомутов будет равно 5 для каждой стороны (между коленом и трубой, между трубой и отливом, и между трубами) и, соответственно, 10 шт на всю крышу.

Расчет количества желобов

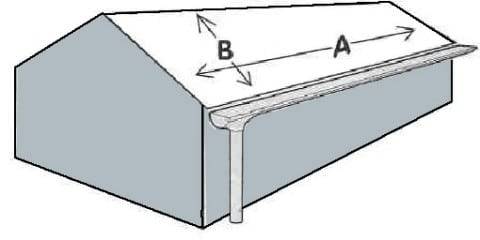

Наиболее часто используемый размер желоба – 3 метра. Длина карниза А и карниза В составляет 10,3 м. Значит нам необходимо:

• На карниз А – 4 желоба (3м + 3м + 3м + 1,3м). При этом у нас останется еще 1,7 м неиспользуемого желоба.
• На карниз В – 3 желоба и остаток (1,7 м) от карниза А.
• На карнизы C и D мы используем по 2 желоба на каждый, то есть 4 шт на обе стороны.
• Итого, 11 желобов по 3 м на всю крышу.

Количество углов желоба соответствует количеству углов кровли, в нашем примере их 4.

Расчет количества кронштейнов и замков желобов

Кронштейны устанавливают из расчет 1 шт примерно на 50-60 см. Мы принимаем 50 см и проводим вычисления.

Просуммировав цифры в последней колонке, узнаем, что того, чтобы осуществить крепление водостоков, нам понадобится 58 кронштейнов.

Количество замков между желобами равно количеству стыков. В нашем случае – это 16 шт.

Количество отливов (отметов) равняется количеству воронок. Колен при этом необходимо в 2 раза больше на каждую воронку. Тогда на 2 воронки нужно:

• 4 колена;
• 2 отлива.

Если фасад не ровный, а имеет выступы, необходимо приобрести колена для его обхода. Определить их количество поможет рисунок ниже.

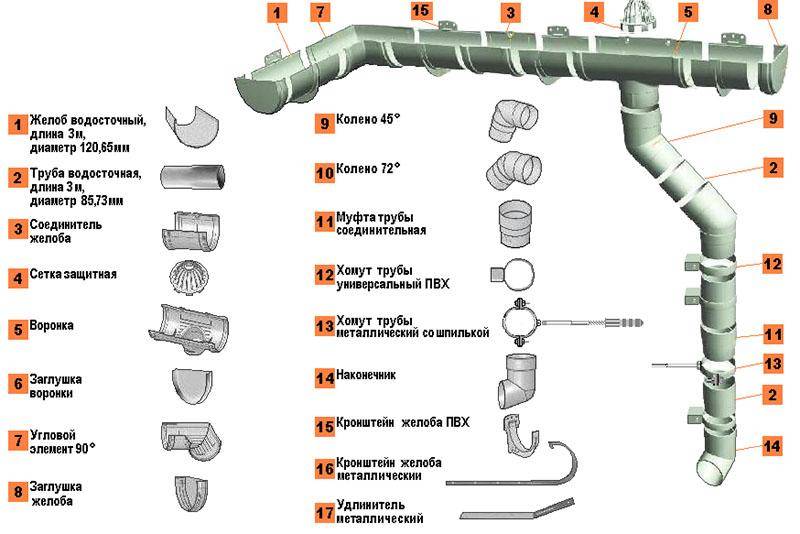

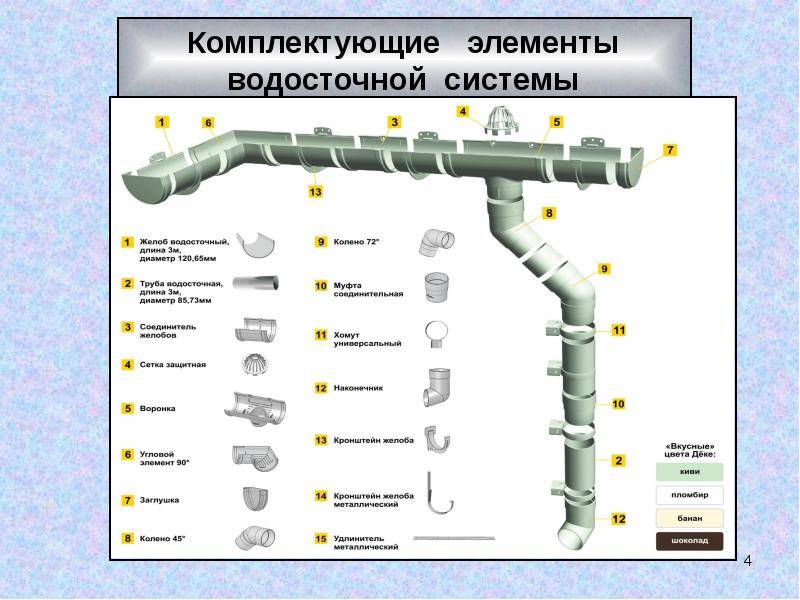

Список необходимых элементов

Всего для данной водосточной системы потребуется:

• Желоб (3 м) – 8 шт.
• Желоб (2,5 м) – 2 шт.
• Желоб (1,3 м) – 2 шт.
• Замок желоба – 16 шт.
• Угол желоба – 4 шт.
• Кронштейн – 58 шт.
• Колено – 4 шт.
• Колено сливное (отмет) – 2 шт.
• Труба (3м) – 6 шт.
• Воронка – 2 шт.
• Хомут (со штырем) – 10 шт.

Совет от профессионала:

Монтаж водостока

Перед началом работы нужно произвести расчет, сколько воды требуется отводить с кровли

Обратите внимание, что на сам процесс монтажа этот показатель не влияет, но необходим при выборе определенной готовой водосточной системы (Hunter, Galeco и прочие)

Пошаговая инструкция, как сделать монтаж ливневой водосточной системы своими руками:

Первыми устанавливаются кронштейны. Крепления устанавливаются на лобовой доске. Чтобы все крюки были расположены на нужном уровне, рекомендуем после установки первого из них протянуть нить. Согласно правилам СНиП минимальное расстояние от самой нижней рейки должно быть не более 25 мм;
Технология монтажа креплений обязательно включает в себя учет уклона всей системы. На каждые 10 метров нужно делать наклон до 5 см. Получается, после установки кронштейна, определяете место монтажа следующей детали и монтируете её на 5 см ниже, чем предыдущий;
Рекомендации специалистов по монтажу кронштейнов:Обязательно нужно соблюдать среднее выбранное расстояние

В сезон дождей или оттепели через водосток будет проходить большое количество воды, поэтому важно, чтобы он был максимально жестко закреплен;
В среднем шаг крюков составляет не более половины метра;
Общий уклон нужно делать постепенно, без резких переходов.

Далее, в местах установки труб нужно монтировать водоприемные воронки. Они бывают прямоугольного и круглого сечения

Есть разные способы их монтажа. Например, для пластиковой конструкции используется специальный клей, а для металлической – фиксаторы;

В приемных желобах нужно обязательно установить решетку, которая поможет защитить стоки от грязи, опалых листьев и прочего сора;
Осталось соединить водосточные желоба и кронштейны. Трубы вдеваются в крепежи при помощи пазовых отверстий. Такие есть в системах Технониколь. Нужно зажать трубу до щелчка;

Для оцинкованной стали и ПВХ- сайдинга (Plastmo, Murol) нужно использовать резиновые заглушки. Эти детали помогут обеспечить нужную работу системы. Они надеваются на самый конец желоба;

Руководство для строителей утверждает, что нужно обязательно закрепить после установки желоба между собой. Для этого понадобятся специальные муфты и уплотнители, которые повысят эффективность и жесткость системы;

После к панелям крепятся водосточные колени. Эти части отвода помогут обеспечить сток воды с крыши под определенным углом и соединить между собой различные части системы. Правила их установки гласят, что расстояние между трубой и стеной должно быть не более 35 мм;

Далее, схема закрепляется как конструктор. До самого низа системы колени вдеваются друг в друга и укрепляются хомутами. Если вы используете металлопрофиль (Ruflex, Альта-Профиль или Rainway), то обязательно нужно дополнительно установить кронштейны для повышения жесткости водостока;
Нужно отметить, что хомуты для монтажа водостока на стену дома отличаются от стандартных. Их можно прикрепить к кирпичам или пеноблокам при помощи дюбелей и саморезов;
Последним шагом для монтажа водосточной системы для шиферной или черепичной кровли – это установки отлива. Он представляет собой повернутое в другую сторону колено. Чтобы после не пришлось производить демонтаж, Вам нужно заранее рассчитать расстояние края слива до стока. Оптимальным считается 30–35 см.

Советы от профессионалов по монтажу водостока:

1. Перед началом работы нужно обязательно подготовить поверхность. Доски обработайте антисептиками и лаками для продления их долговечности;
2. Если кровля требует ремонта, то перед установкой водосточной системы нужно его закончить. Иначе протекающая крыша негативно будет сказываться на эффективности работы слива;
3. Если Вы не можете справиться с задачей самостоятельно, то можно обратиться к специалистам за помощью. Вызов бригады будет стоить около 10 000 рублей за объект.

Составление схемы конструкции водостоков ↑

Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.

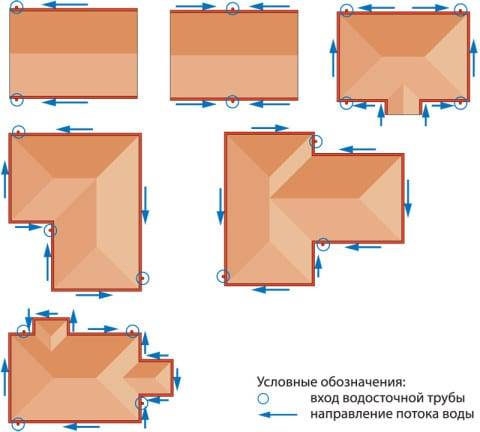

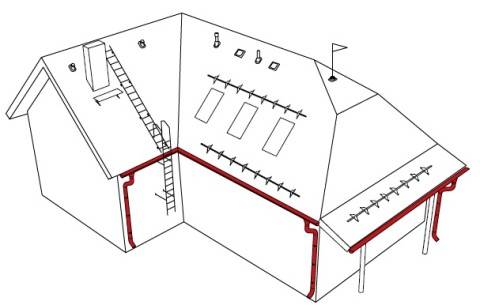

Схема установки водостоков

Условно всю систему кровельного водосбора можно разделить:

1. Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
2. Вертикальные водостоки, принимающие воду из лотков.
3. Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.

Разметка линий для кровель разной формы

Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.

Расчет площади ската крыши

Определяют типоразмер изделий, опираясь на показатели:

Площади обслуживаемого ската кровли.

Среднего количества осадков в регионе.

Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

1. Если площадь ската составляет до 50 м2: сечение лотка – 100 мм, диаметр отвода – 75 мм.
2. Площадь до 100 м2: сечение желоба – до 125 мм, диаметр труб – 87 мм.
3. Для крыш с площадью до 200 м2: сечение лотков – до 150 мм, диаметр водостока – 100 мм.

Типоразмеры деталей водостока

Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:

Навесы, выступы.

Нижние края балконов и козырьков.

Горизонтальные линии на крыше сложной формы

Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.

Расчет количества водостоков

Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.

При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.

Соединение 2х желобов в общую трубу

Для крыш сложной формы просчитывают дополнительные отводы для каждого выступа, если он не соединяется угловыми переходниками с желобами других участков. Для каждой линии с заглушками – 1 водосток. При близости коротких участков рационально соединять 2 близлежащих отрезка в 1 стояк при помощи установки разветвителя и отводов.
