Разновидности отливов

Отливы могут изготавливаться из абсолютно любых материалов, а также в любых формах. Основная задача этой конструкции состоит в том, чтобы производить сбор воды с поверхности кровли, а после транспортировать ее в дренажную или канализационную систему.

Отличия отливов по материалам:

• Отливы из оцинкованной стали. Толщина этой конструкции не превышает одного миллиметра. Для этих отливов предусмотрено покрытие с использованием пластизола или полиэстера, это выполняется для того, чтобы заглушить шум падающих капель дождя, в противном случае стальная поверхность будет лишь усиливать этот звук;
• Отливы из алюминия. Толщина этой конструкции также составляет около одного миллиметра. Алюминиевые отливы обрабатываются специальным лаком с двух сторон для того, чтобы сохранить изделие от возможной коррозии;
• Необработанная медь тоже является материалом для изготовления отливов. Эти конструкции дополнительно обрабатываются сплавом цинка и меди. Их характеризует привлекательный внешний вид и высокое качество, хотя цена отливов может быть очень большой для некоторых потребителей.
• Отливы из пластизола и полиэстера имеют высокую долговечность и прочностью. Помимо этого, им присуща стойкость к ультрафиолетовым лучам и небольшой вес. За счет этих характеристик, они сегодня пользуются очень большой популярностью. Также радует и удобный монтаж изделий, который можно сделать самостоятельно;
• Пластиковые отливы помогут выделить индивидуальность вашего жилища, предлагая огромную гамму цветов изготовления конструкций. Эти изделия не нуждается в особом уходе, не боятся перепадов температур. Огромная популярность пластиковых отливов еще объясняется и тем, что они почти не создают шума при дожде и имеют доступную цену.

Факторы, которые влияют на выбор отлива

• высокая стойкость к внешним факторам, в том числе атмосферные осадки и резкие перепады температуры;
• эстетическая функция, которая обеспечивает красивый внешний вид вашего жилища;
• защита крыши и стен от воздействия влаги.

Выбор отлива зависит именно от отсутствия или наличия этих основных характеристик. Каждый из вышеперечисленных материалов имеет свои особые преимущества, но некоторые из них выражены более ярче, другие не так видны.

На сегодняшний момент предпочтение больше отдается отливам, изготовленным из пластика и металла. Такие изделия покрываются особым слоем, который защищает их от коррозии. Качество изделия значительно зависит от марки стали и ее толщины.

Отливы, изготовленные из цветных металлов, тоже пользуются популярностью за счет своей высокого качества, привлекательному виду и долговечности. Но их цена на порядок выше обычных изделий, потому доступны только тем людям, которые готовы выделить необходимую (немалую) сумму денег на монтаж этой системы.

Пластиковые отливы

Эти отливы отлично будут служить в случае, если чердачное помещение дома используется в качестве жилой комнаты.

К основным достоинствам установки пластиковых отливов относятся:

• Удобство эксплуатации и скорость установки достигаются благодаря небольшому весу изделия;
• Доступная цена;
• Размер отлива равняется длине периметра сооружения;
• Удобный способ соединения – замок-кляймер;
• Стойкость к коррозиям;
• Несколько видов материала – полиэтилен и ПВХ;
• Стойкость к перепадам температуры и погодным явлениям;
• Пластиковые отливы разнообразны по цвету и дизайну, это дает возможность выбрать необходимый вариант четко под проект дома.

Нужно заметить, что отливы, сделанные из поливинилхлорида, немного надежней, это объясняется их термостойкостью. Но низких температур все-таки они не выдерживают. Также при установке в качестве дополнения потребуется труба, сечением не меньше 45 мм.

Расчет нужного диаметра водоотлива

Прежде чем начать работы по монтажу отлива нужно сделать расчеты его размеров, иначе вы рискуете соорудить конструкцию, которая не будет выполнять свои основные функции.

Площадь крыши можно рассчитать по такому принципу: площадь равняется длине крыши, включающую высоту крыши плюс длину ската, это значение делится пополам.

Нужно учесть и расстояния между водоотводами и между точками разворотов водосточного желоба. Желоба обязаны находиться выше дренажной системы.

На каждый скат кровли необходимо продумать установку двух желобов, диаметр одной конструкции должен быть не больше 125 миллиметров.

Водосточный желоб: размеры и роль уклона

Собственно, не так уж и много классификаций, разделяющих разные виды этого элемента. Чаще всего подводящие каналы различают в зависимости от материала изготовления.

Таким образом, следует говорить о:

• металлических. Как и в любой другой ситуации, главная причина предпочтения металла заключается в жесткости и надежности. Благодаря индивидуальным свойствам направляющие могут прослужить 30-40 лет. Устойчивы к механическим воздействиям;
• пластиковых. В данном случае есть свои преимущества — легкость и невосприимчивость к корозии. Но с другой стороны их минусы обусловлены невысокой прочностью и плохой звукоизоляцией;
• бетонных. Получили развитие при сооружении многоэтажек и установлении тротуарной дренажной системы. Из-за значительного веса в «домашнем» строительстве не используется. К тому же, камень не столь эффективный соперник водным нагрузкам в длительной перспективе.

ОБРАТИТЕ ВНИМАНИЕ!

Выбор в пользу металлических желобов должен основываться на предусмотрении нагрузки на конструкцию крова и фундамента. Сталь добавит серьезную нагрузку на внешние края стен и стропильную систему.

Еще одна характеристика, по которой современные водостоки принято различать — это сечение. По данному признаку каналы делят на прямоугольные, квадратные и круглые. Визуально все это можно понять сразу, отсюда и появились названия в классификации.

Что касается особенностей и целесообразности использования того или иного вида, то прямоугольные водоотводы применяют в регионах, где выпадает большое количество осадков. При малых параметрах влажности фиксируют квадратные желобы, а круглые и вовсе принято считать универсальными.

Уклон желоба

Длина желоба равна аналогичному показателю карниза дома. Их количество определяют для каждого ската по отдельности. Что же касается ширины каналов, то данная величина зависит от площади крыши. Ниже приведены пропорции на примере инструкции системы водостока Profil.

Слева площадь кровли, справа — ширина водоотводной трубы:

• один стояк у края: до 70 кв. м — 90 мм, 70-140 кв. м — 130 мм;
• один стояк в центре: до 110 кв. м — 90 мм, 110-200 кв. м — 130 мм;
• два стояка по краям: до 140 кв. м — 90 мм, 140-220 кв. м — 130 мм

Кроме размеров конструкции обратите внимание на уклон

ОСТОРОЖНО!

ОСТОРОЖНО!

Уклон впадины очень важен, поскольку при чрезмерно пологом положении часть жидкости не будет транспортироваться на составную трубу, а при большом уклоне поток воды будет несоизмерим с возможностями воронок. Уклон водосточного желоба составляет 3-5 мм на погонный метр.

Посадка

Растение рекомендовано к высадке на грядки где-то в апреле или даже в мае, когда возвращения заморозков ожидать уже не приходится. Альтернативой может быть осень, но еще до того, как похолодает.

Место для клематиса сорта «Тайга» выбирается очень тщательно, так как дальнейшая пересадка, травмирующая корни, не рекомендована.
Как уже говорилось выше, растение плохо переносит тень, поэтому выбранный участок должен качественно освещаться на протяжении всего светового дня. Помимо этого, важна и защита культуры от сквозняков, так как сильный ветер способен переломить стебли и побеги. Клематис нельзя высаживать рядом со стенкой дома, забором или какой-то хозяйственной постройкой, так как вероятны возникновения грибковых заболеваний и подгнивание корней из-за возникающей тени. Расти культура будет довольно долго, а цветение ее окажется неудовлетворительным

Важно, чтобы от стены до куста оставалось от 30 до 50 сантиметров

Для «Тайги» подойдет плодородная и рыхлая почва, с нейтральным или слабокислым уровнем pH. В идеале это должен быть влажный суглинок, так как тяжелая глина негативно скажется на состоянии корней. Безусловно, также следует избегать близкого залегания грунтовых вод.
Перед непосредственной посадкой землю обязательно следует прорыхлить, а также обогатить ее полезными компонентами. Специалисты рекомендуют использовать пару ведер перегноя, ведро песка крупной фракции, по ведру торфа и извести, полтора стакана комплексного минерального удобрения, половину стакана суперфосфата и стакан древесной золы.

Саженцы лучше брать с закрытой корневой системой, так как они значительно проще переносят «транспортировку», а затем адаптируются к ситуации.
У клематиса, используемого с этой целью, должны присутствовать хотя бы 3 здоровых корешка, длина которых составляет 10 сантиметров. Непосредственно до высадки посевной материал хранится в пространстве, температура в котором составляет 2 градуса тепла. В день высадки растение, оставаясь в контейнере вместе с земляным комом, должно приблизительно полчаса постоять в емкости, заполненной отстоявшейся водой комнатной температуры.

Яма вырывается таким образом, чтобы ее глубина равнялась 60 сантиметрам, а диаметр также достигал 60 сантиметров

Важно сохранять промежуток 30 см между отдельными клематисами в случае посадки одного сорта, а также расстояние от 1,5 до 2 метров при посадке разных сортов. Дно лунки обязательно заполняется дренажем толщиной в 10 сантиметров

Использовать с этой целью можно разные материалы, к примеру, камешки, кусочки кирпича, песок или щебенку. Поверх дренажа обязательно формируется слой грунта.

В центр каждой ямы ставится саженец так, чтобы уйти вглубь сантиметров на 5-10.
Имеющиеся промежутки и пустоты также следует заполнить землей и немного прихлопнуть. Клематис «Тайга» обязательно поливается, а после мульчируется при помощи кусочков коры. Садоводы-профессионалы советуют посадить рядом травы-однолетники таким образом, чтобы они создавали тень в основании каждого растения.

Слив с крыши для воды — устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную
конструкцию кровли. Но, современные дома оснащены более сложными стропильными
системами. Скатов больше, они примыкают друг к другу под разными углами. Это
требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее
обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для
того, чтобы она выполняла свои функции нужно знать, как правильно установить
нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится
с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания
для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет
небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет
завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с
которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать
запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал
должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать
на стены дома.

Однако, такое возможно не всегда. Это может быть связано с
особенностями кровельного материала (например, длина металлочерепицы всегда
кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования
стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная
система.

Ознакомимся с ее основными элементами и посмотрим, как
сделать водосточную систему самостоятельно.

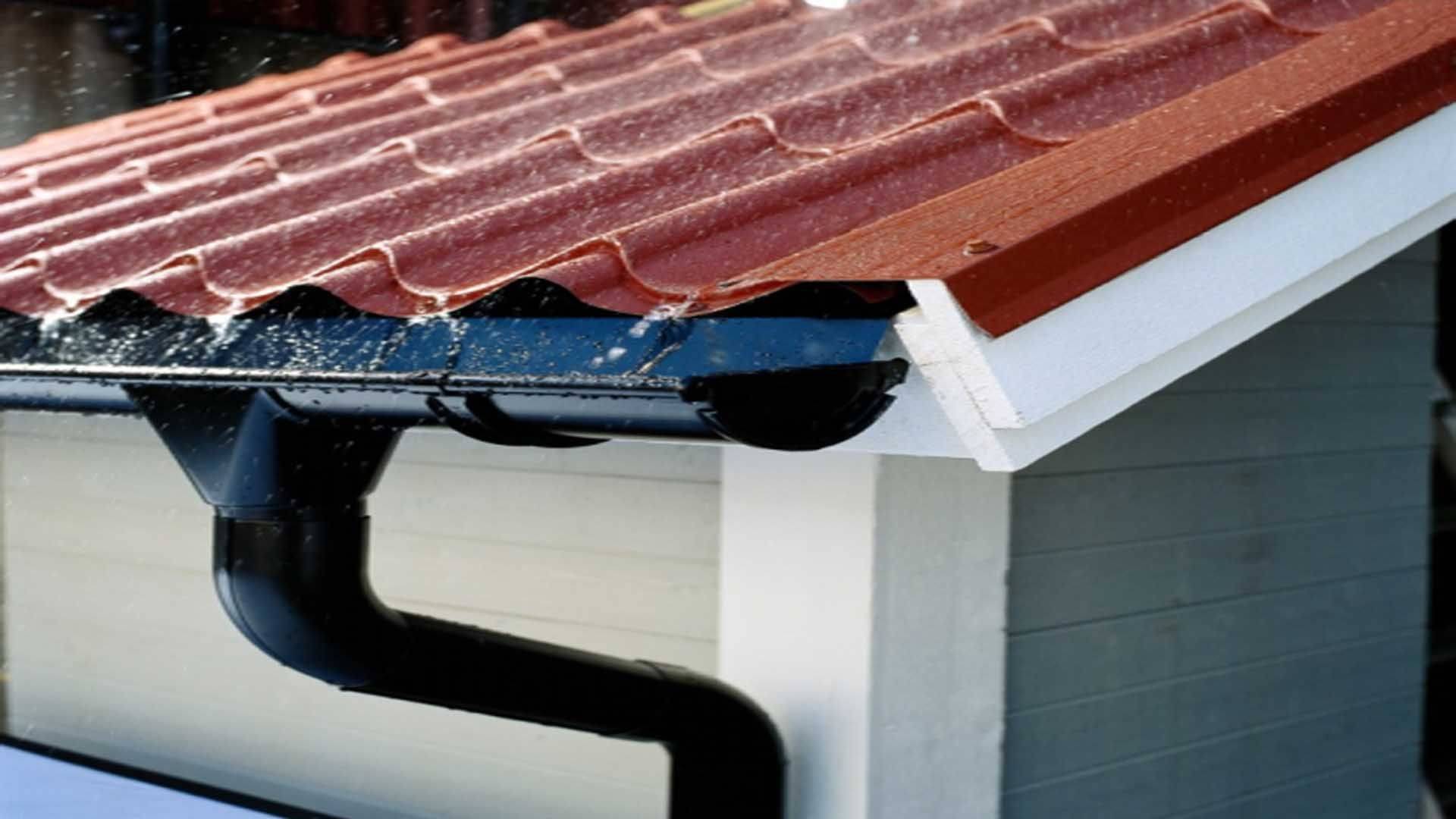

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

воронка или ливнеприемник. Соединяет желоб и трубу;

труба. Отводит воду в дренажную систему или подальше от фундамента;

углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;

заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

крепежи. Для желоба и трубы.

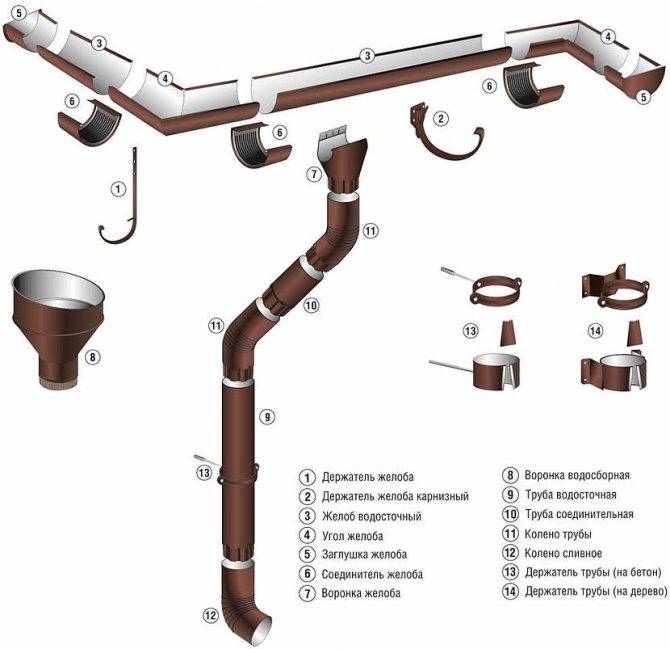

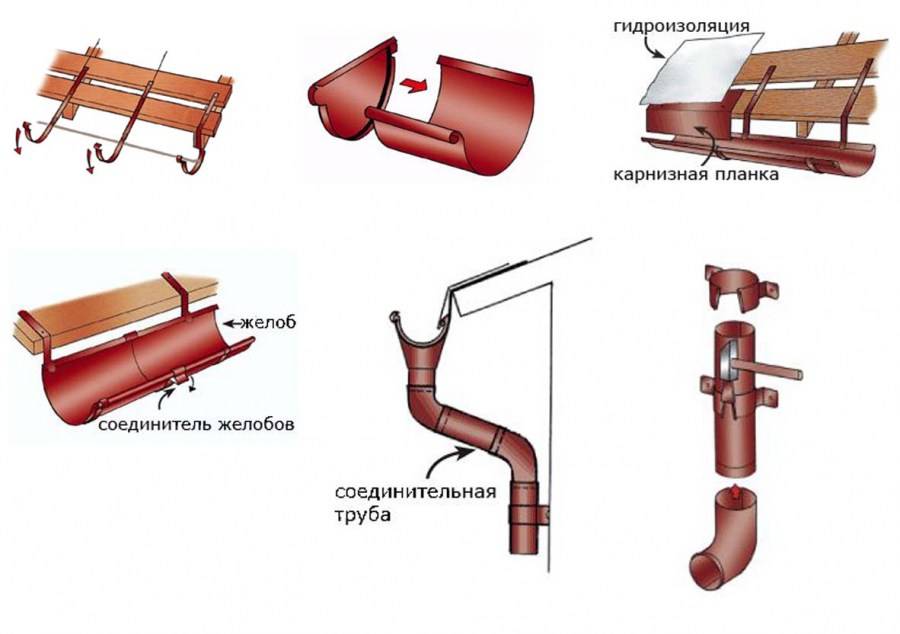

Наглядно элементы водосточной системы приведены на схеме.

Необходимые материалы и инструменты

Перед началом работ, необходимо иметь необходимый набор инструментов и приспособлений:

• шуруповёрт;
• небольшую углошлифовальную машинку «болгарку» с отрезным кругом по металлу;
• пистолет для герметика;
• ножовка по металлу;
• молоток;
• рулетку;
• уровень;
• набор ножниц по металлу;
• капроновую нить;
• кровельный герметик;
• кровельные саморезы подходящего цвета;
• карандаш или маркер.

Комплектующие для монтажа водостока включают в себя:

• водосточные жёлоба;
• комплект труб и колен (исходя из высоты здания);
• короткие карнизные крюки;
• водосточные воронки;
• заглушки и хомут соединения жёлоба с ребристой прокладкой;
• крепёжные элементы для монтажа водосточных труб к стене здания.

Какую функцию должен выполнять слив

Вне зависимости от того, из какого материала сделан слив, он должен защищать фундамент и цоколь дома от дождевой и талой воды.

Водосточная система необходима для сбора и отведения дождевой, талой воды

Переувлажненная земля может становиться причиной преждевременной порчи строительных кладочных материалов или проседания фундамента. Уменьшение несущих показателей фундамента – очень большая проблема. Ее можно заметить только тогда, когда на фасадных стенах дома появляются трещины. Восстановить прочность фундамента очень сложно и дорого, такие работы могут выполнять только профессионалы. Но и они не в состоянии дать стопроцентную гарантию, что сделанные мероприятия достигнут цели. Все остальные функции слива (сбор дождевой воды в емкость, декоративное украшение фасада строения) считаются второстепенными и никакого влияния на длительность и безопасность эксплуатации строения не оказывают.

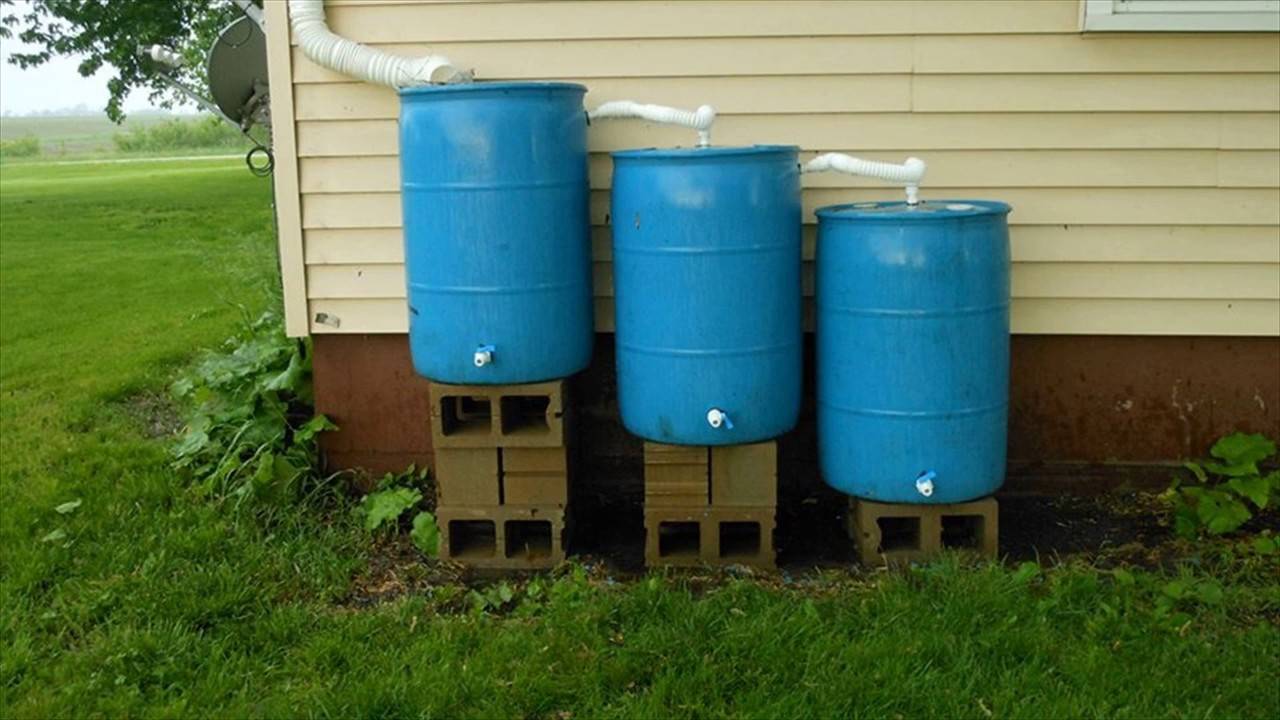

Вариант организации водостока

Пошаговая инструкция по монтажу водосточной системы

Установка водосточной системы может выполняться во время или после монтажа кровли и устройства деревянной подшивки карниза здания.

1. Приступая к самостоятельному монтажу металлического водостока для крыши, необходимо предварительно составить небольшой чертёж, благодаря которому, можно закупить требуемое количество материалов и определиться со схемой расположения элементов будущей конструкции.

2. Ознакомившись с теорией и фото, как самостоятельно сделать водосток, можно приступать к практической части предстоящих работ. Предварительно нужно закрепить первый крюк для монтажа жёлоба в начале карнизного свеса кровли. Затем, используя уровень, следует определить желаемый уклон жёлоба (не менее 2 см на 1 метр погонный) и установить самый крайний карнизный крюк.

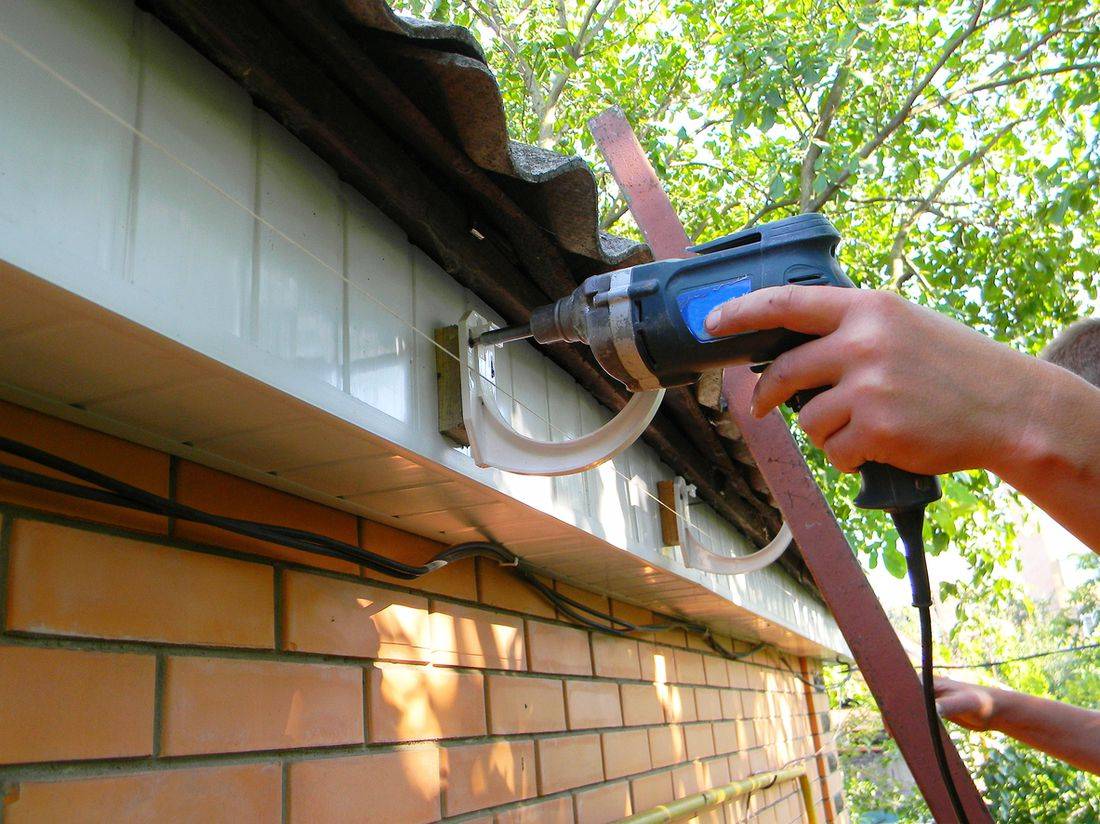

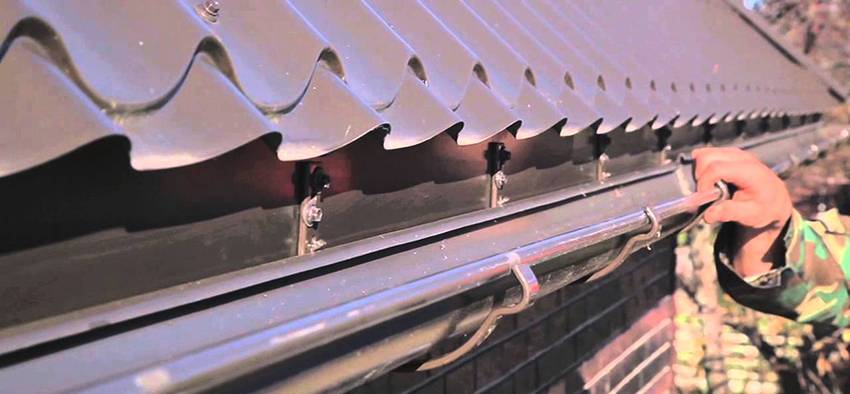

Натянутая между этими крюками капроновая нить обозначит линию установки остальных крюков, которые должны крепиться с шагом не более 600 мм. При этом, в месте стыковки жёлобов расстояние до монтируемых крюков должно быть не более 150 мм.

3. На края жёлоба крепятся заглушки с резиновыми прокладками. При этом, все места соединений тщательно промазываются кровельным герметиком.

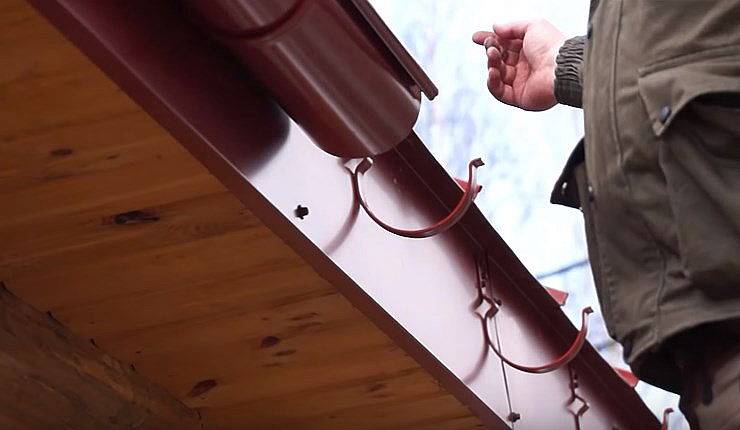

4. После установки всех крюков, на них монтируются составные элементы жёлоба для сбора воды.

5. Обозначив место установки водосточной воронки в самой нижней точке жёлоба, необходимо вырезать отверстие подходящего диаметра под слив воды, используя ножницы по металлу. При помощи молотка, края жести в вырезанном отверстии загибаются наружу по направлению движения воды.

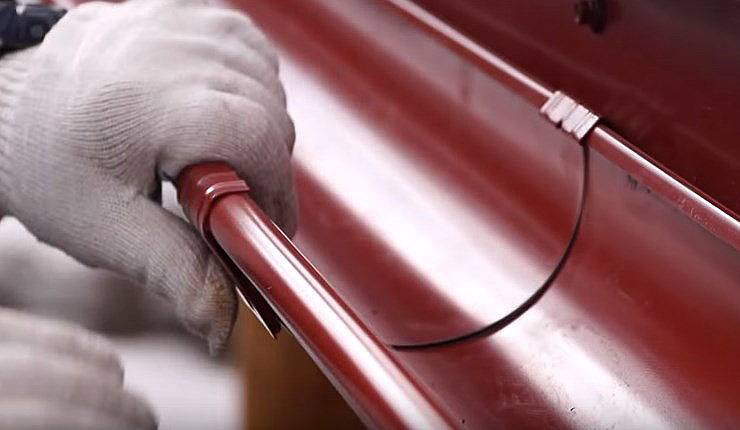

6. Жёлоба соединяются между собой в цельный жёлоб при помощи специальных замков-соединений с резиновыми прокладками изнутри. Во время данного процесса, нужно строго контролировать правильность укладки прокладок из резины. Стыки обрабатываются кровельным герметиком.

7. На вырезанное отверстие в жёлобе устанавливается водоприёмная воронка, к которой крепятся колена со вставками из отрезков труб, исходя из расстояния до стены здания от края карниза.

8. Вертикальные трубы крепятся к стене при помощи специальных хомутов саморезами или дюбелями (в зависимости от материала стены). Нижнее колено водостока, прикреплённое к стене, должно быть на высоте около 300 мм над уровнем земли.

9. Для дополнительной устойчивости жёлобов, особенно в зимних условиях, в местах установки крюков монтируются специальные тяги из кровельной жести, крепящиеся при помощи заклёпок.

Видео в помощь самостоятельным монтажникам

Специфика сборки и установки металлического водостока:

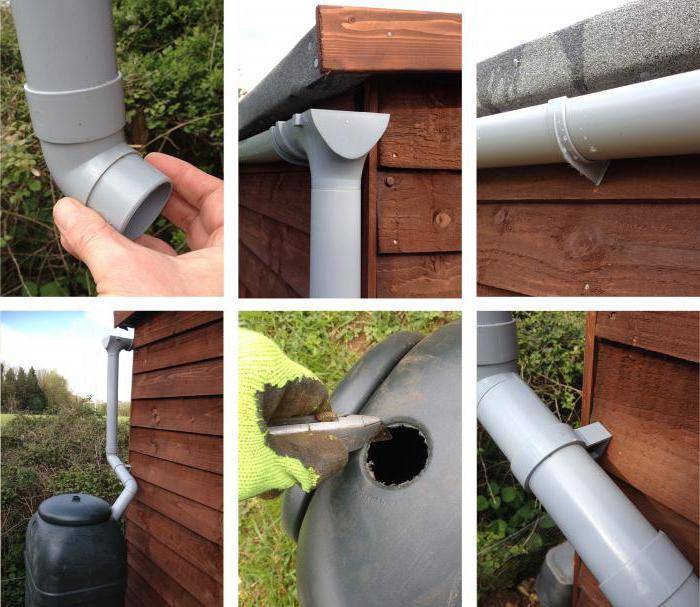

Подробная демонстрация изготовления водостока из канализационных труб:

https://youtube.com/watch?v=6hoBj9WXiQQ

С установкой, сборкой и даже с изготовлением водосточной системы можно справиться собственноручно. Главное, придерживаться технологических правил и соблюдать предписания изготовителя.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

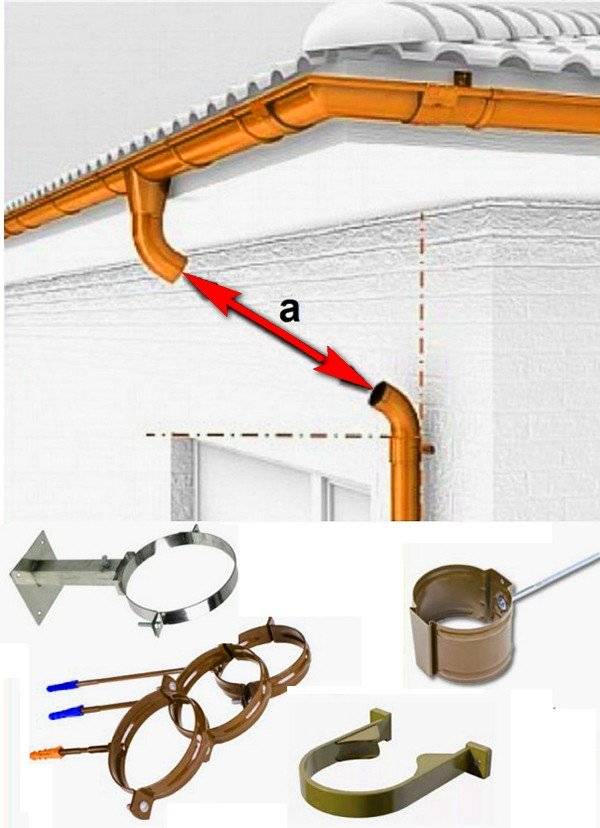

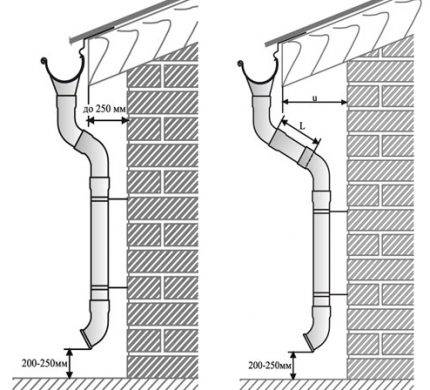

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Особенности монтажа элементов

Время установки водосточной системы зависит от этапа строительных/монтажных работ. Во время возведения здания ее устанавливают до укладки покрытия. В период проведения ремонта, если не планировалась смена кровли, монтаж выполняют в любое время, но кронштейны желобов в этом случае крепят к лобовой доске, а не к стропилам.

До недавнего времени существовали только подкровельные крепежи. Сегодня можно найти разные виды крюков, кронштейнов, которые позволяют собирать водоотливы до и после монтажа кровли.

Общий алгоритм установки выглядит так:

1. Определяется расположение вертикальных труб с учетом размещения дверей, окон. Обычно это углы здания или центр фасада (если длина одной стены больше 18-20 м).
2. В самую нижнюю точку желоба устанавливаются воронки.
3. Монтируются кронштейны. Основные держатели размещают на 10-15 см от воронок, остальные — на одинаковом расстоянии в 40-60 см друг от друга.

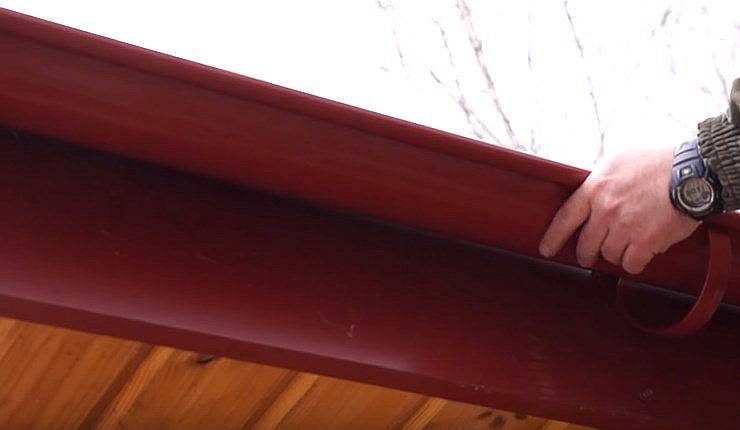

4. Укладывается желоб в кронштейны с учетом расширения выбранного материала.
5. Монтируются соединители желоба между кронштейнами с соблюдением расстояния в 10-15 см.
6. Соединяется желоб с воронками. Если желоб состоит из нескольких частей, удобнее их сначала собрать, а потом закрепить по условной линии, продолжающей крышу. Расстояние — около 1 см от края кровли.
7. Монтируются углы и заглушки. Если угол у кровли не прямой, подбираются регулируемые детали, которые подрезаются по линиям поворота. Так обходятся эркеры.

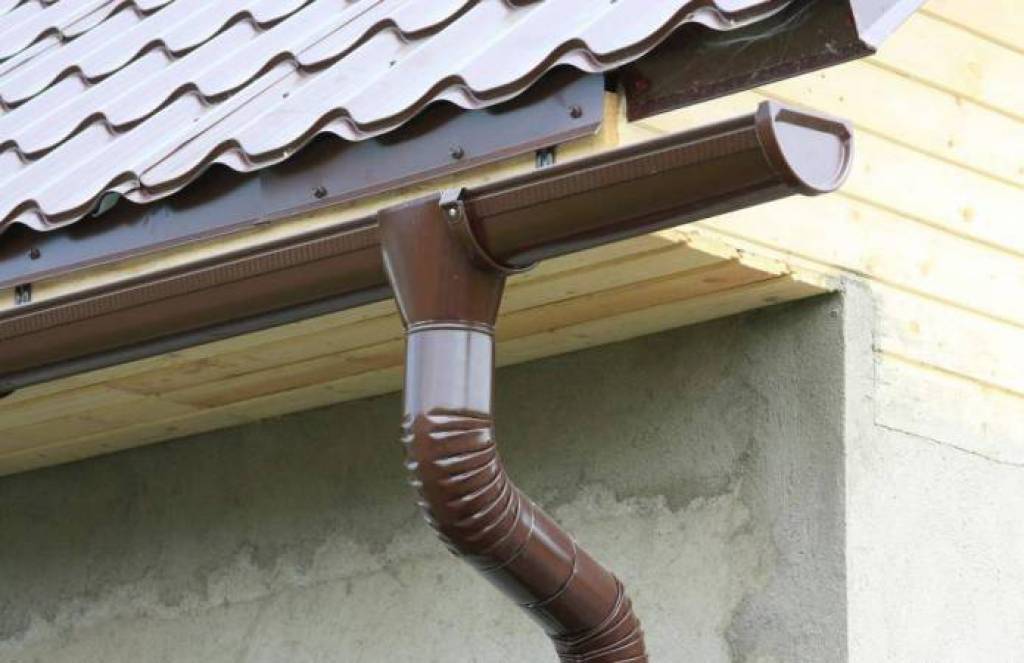

8. Устанавливаются трубы в 3-8 см от стены строения. Крепятся пластиковые или металлические хомуты, фиксирующие водосток к фасаду.

Расстояние от конечного слива до отмостки — от 15 см, до земли — от 25 см. Если установить ниже, появится риск образования наледи внутри труб, что может привести к разрыву.

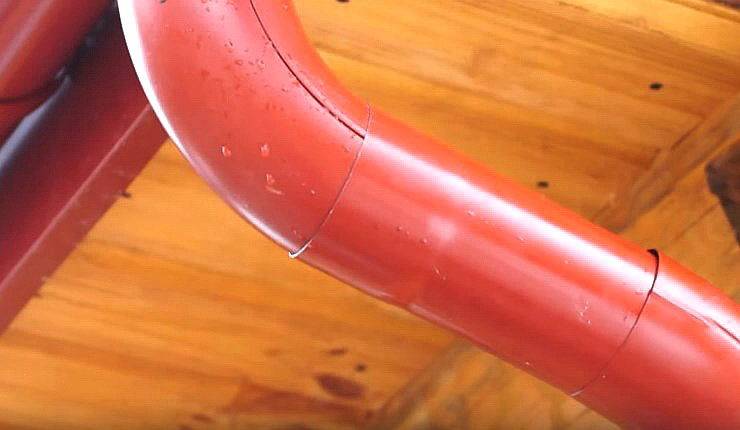

От стены до труб должен соблюдаться отступ не менее 3 см, чтобы поверхность не отсыревала. Для обхода архитектурных элементов или изменения направления стока допустимо использование колена в 135 градусов.

Относительно недавно в продаже появились регулируемые кронштейны. С их помощью можно настраивать радиус изгиба, подкручивая шурупы

Монтаж пластиковой водосточки осуществляется при температуре от +5 градусов и выше. Сооружение металлической системы может производиться в любое безопасное для кровельщиков время, независящее от температурных показателей. После завершения установки система готова к эксплуатации.
