Надземные и подземные газопроводы: особенности устройства и прокладки

Что влияет на подготовку проекта

Если отсутствуют специальные навыки, самостоятельное проектирование нежелательно и вряд ли осуществимо. В процессе работы над проектом должны быть учтены множество факторов, которые известны только специалистам.

Среди них такие:

• глубина залегания грунтовых вод, специфика грунта, ландшафтные и климатические особенности;
• глубина, на которой проходит центральная трасса;
• расстояние от трубопровода до строения с учетом глубины отвода;
• требования СниПов к оборудованию и точкам соединения.

Кроме перечисленного в проекте, обязательно отображают способ прокладки магистрали, диаметр газопровода, необходимый комплект приборов и фурнитуры, используемые материалы, особенности стыков и внутренней разводки.

Цель мониторинга состояния подземного газопровода

Проложенные в траншеях газопроводные магистрали нуждаются в регулярном осмотре не менее, чем наземные трассы. Конечно, им не грозят чисто механические повреждения, как это случается с открыто устроенными коммуникациями. Однако причин для беспокойства об их состоянии у газовщиков ничуть не меньше.

Если транспортирующая голубое топливо труба погружена в грунт:

• Сложно следить за механическим состоянием газопровода, а ведь на его стенки воздействует давление грунта, вес сооружений и пешеходов, а также проезжающего транспорта, если магистраль проходит под шоссе или железнодорожной веткой.
• Невозможно своевременно выявить коррозию. Ее вызывает агрессивная грунтовая вода, непосредственно грунт, в составе которого есть активно действующие компоненты. Потере первоначальных технических характеристик способствуют технические жидкости, проникающие на глубину заложения трассы.
• Трудно определить потерю герметичности, появившуюся из-за нарушения целостности трубы или сварного узла. Причиной утраты герметичности обычно является окисление и ржавление металлических трубопроводов, банальный износ полимерных конструкций или нарушение технологии сборки.

Несмотря на то, что прокладка газопроводных магистралей в траншеях предусматривает полную замену агрессивного грунта на грунт с нейтральными свойствами, а устройство в местах возможного пролива технических жидкостей напрочь запрещено, без особых приспособлений они не могут считаться полностью защищенными от химической агрессии.

В результате потери герметичности происходит утечка газа, который как и положено всем газообразным веществам устремляется вверх. Проникая по порам в грунте, газообразное токсичное вещество выходит на поверхность и создает негативные для всего живого зоны над газопроводом.

Утечка газа может запросто стать причиной серьезной катастрофы, если покинувшее трубу голубое топливо «найдет» в земле какую-либо полость для аккумуляции. При нагреве, к примеру, элементарном воздействии солнечных лучей в знойный летний период, взрыв скопившегося газообразного топлива практически неизбежен.

Возникновение утечки газа из трубопровода угрожает не только нарушением экологического баланса, но и серьезными катастрофическими последствиями: взрывами, разрушениями, пожарами

Кроме того, утечка газа влечет немалые финансовые потери газодобывающей и газотранспортной организации. Причем между ними могут возникнуть разногласия, с которым в суд обращаться даже не стоит, если на футляре газопровода не была установлена контрольная трубка для мониторинга.

Основные составляющие газопровода

Голубое топливо поступает по газопроводам через специальные распределительные станции, где клапаны автоматических регуляторов должны снижать давление и обеспечивать его стабильный требуемый уровень.

Газопроводные сети состоят из:

Схема газопровода

• внутренней магистрали;
• наружной магистрали населенных пунктов;
• системы автоматизированного управления;
• средств электрохимической защиты;
• регуляторных пунктов.

Вариантов монтажа газопровода может быть несколько. Выбор способа монтажа зависит от многих параметров и конкретного случая. Учитываются климатические условия, застроенность участка и другие параметры.

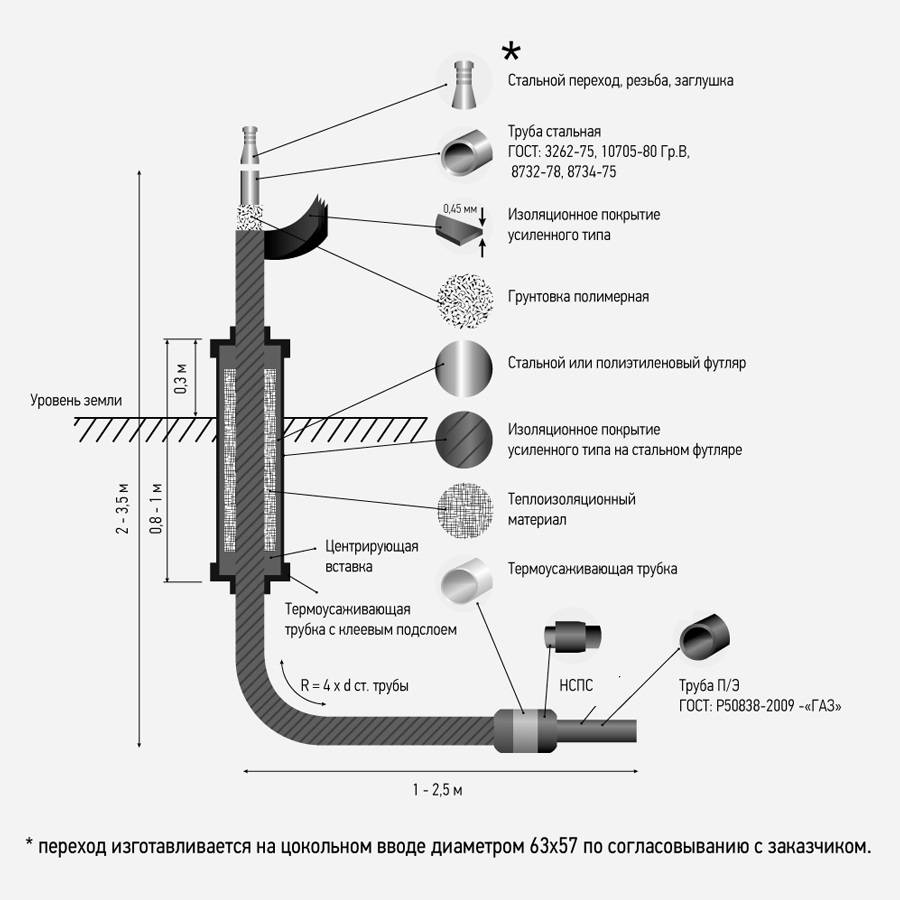

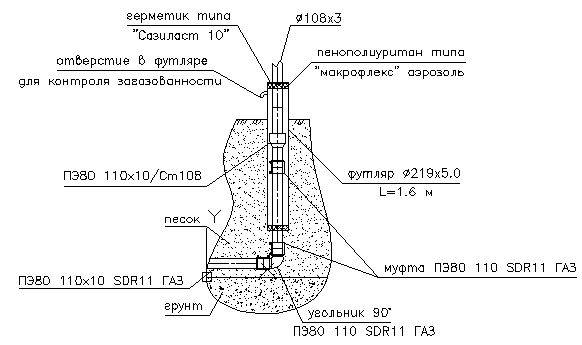

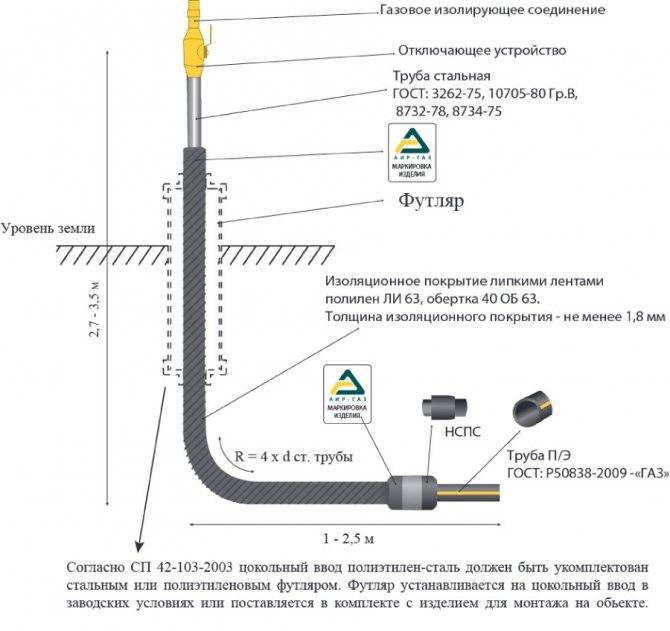

Для чего газопроводу футляр?

В устройстве подземных газовых коммуникаций используются, как правило, стальные или полиэтиленовые газовые трубы, способные выдерживать давление проходящей по ним среды. Их прочностные характеристики рассчитаны на нагрузку, создаваемую толщей грунта до 2,0-2,2 м. Однако стандартный трубопрокат не рассчитан на возможную транспортную нагрузку сверху, т.е. над газовой магистралью.

Также не учтено, что трубопроводам, по которым газ перемещается к потребителю, нежелательно проходить под другими коммуникационными линиями. Еще есть геологические и гидрогеологические ограничения, в соответствии с которыми газовую магистраль приходится прокладывать выше установленных норм.

В случае же невозможности найти трассу прокладки, не пересекающую иные инженерные сооружения, согласно предписаниям СНиП 42-01-2002 между трубопроводами необходимо обеспечить безопасную дистанцию по вертикали. Это 0,2 и более метра, что в результате меняет глубину заложения газопровода.

На сложных участках трассы газопровода, требующих защиты трубы от повреждений, прокладка производится в футлярах

Глубину заложения газовой трубы также изменяют, если уложить на нормативной глубинной отметке мешают скальные горные породы или нестабильный уровень подземной воды.

Как защитить газопровод, если дополнительная нагрузка на линию неизбежна? Во всех перечисленных случаях используются футляры, представляющие собой жесткий круглый или полукруглый в сечении кожух из стального сплава, полиэтилена или стеклопластика. Он-то и оберегает путь голубого топлива от вероятных повреждений.

Отметим, что при устройстве защиты газопровода следить за состоянием проложенной в футляре трубы еще сложнее. Чтобы облегчить нелегкую работу обходчиков, сотрудников добывающей отрасли и газоснабжающих структур, производится установка на газопровод контрольной трубки.

Перечислим все возможные предпосылки для устройства футляров с контрольными приспособлениями над газовыми трубопроводами:

• Близкое расположение подземной газовой магистрали к жилому дому либо общественному зданию.
• Прокладка газопровода на малой глубине.
• Устройство под транспортными путями: автомобильными, трамвайными, ж/д путями.
• Наличие резьбового соединения или сварного шва на электросварных металлических трубах и полиэтиленовых аналогах.
• «Пересечение», т.е. проход на 0,2 м выше или ниже тепловой сети и прочих коммуникационных линий.
• Ввод газоснабжающей трубы в дом через несущую стену и вертикальное пересечение перекрытий.
• Сооружение контрольно-измерительного пункта с защитным ковером. Их устанавливают на протяжении всей трассы через каждые 200 м в пределах городов и прочих населенных пунктов. На свободной от проживания местности устраивают через 500 м.

Все перечисленные варианты кроме пересечения газовой трубой перекрытий, а также обустройство входа и выхода подземной линии на поверхность предусматривают установку на одном из краев футляра контрольной трубки.

Еще в случае установки над проблемным сварным швом допускается использовать не футляры в качестве основания для крепления трубки, а полукруглый металлический кожух.

В обустройстве подземных газопроводов используются стальные, полиэтиленовые и стеклопластиковые футляры. Конструктивно они представляют собой цельные трубы, соединяемые две половины трубы или один полукруглый кожух

Контрольную трубку располагают в удобном для проведения контроля месте. Т.е. с той стороны, с которой подход газовика для проведения мониторинговых операций возможен, безопасен и не требует получения разрешений.

Если в одну траншею укладывают два газопровода, что допускается строительными нормативами, то расположение футляров с подключаемыми к ним трубками должно обеспечить отслеживание обеих систем.

На каждый футляр, предназначенный для защиты газопровода, устанавливается контрольная трубка, необходимая для мониторинга технического состояния подземной системы и определения момента падения давления

Футляры устанавливаются как на вновь прокладываемые линии газопровода, так и на существующие ветки путем прокола или продавливания грунтов. Выходить за пределы шоссе, трасс, несущих стен и прочих сооружений они должны на 2 м с обоих краев.

Нормы и правила

Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.

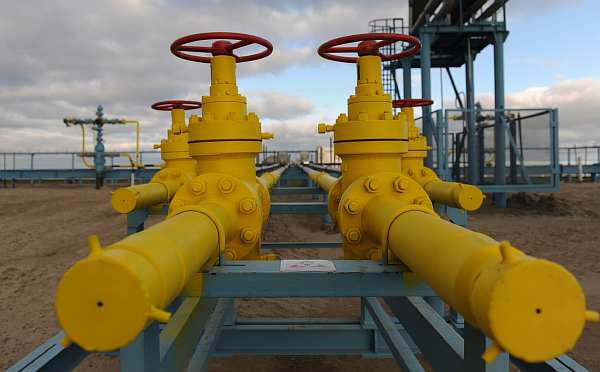

Газораспределительная станция

СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.

Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.

Компрессорная станция

Начиная с 2010 года СНиП, зарегистрированные Росстандартом:

• являются законодательными документами, соблюдение которых носит обязательный характер;
• проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
• могут быть основанием для вынесения решения по судебному иску;
• признаются весомым поводом наложения административного взыскания по факту нарушения.

СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.

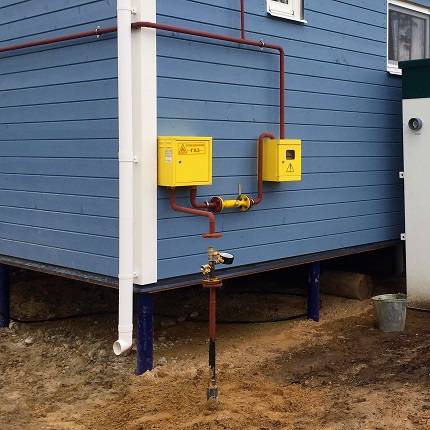

Около жилого здания

Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.

Схема подключения

Что такое охранная зона газопровода

Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.

Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.

Цели устанавливаемых газопроводных охранных зон.

• Исключение несчастных случаев среди населения.
• Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
• Предотвращение засорения прилежащих территорий.

Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.

Охранные зоны газораспределительных сетей

Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:

1. В пределах двух метров по обеим сторонам сетей наружного исполнения.
2. Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
3. В радиусе десяти метров от ГРП (если они наружного исполнения).
4. 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
5. Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
6. Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).

Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.

Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.

Предназначены для указания мест:

• пролегания подземных газораспределительных сетей;
• пересечения с автомагистралями;
• железными дорогами;
• на поворотах у колодца, сборника конденсата, ковера и т.п.;
• на берегах водоемов, в случае подводной прокладки.

Опознавательные знаки содержат:

• расстояние от сети;
• материал трубопровода;
• диаметр;
• значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
• угол поворота (УП);
• глубина прокладки;
• контакты ответственной АДС (аварийной диспетчерской службы) и др.

Охранная зона газопровода низкого давления, сколько метров

Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:

• для наружных сетей НД составляет по 2 метра;
• для подземных – по 3.

Профилактические меры:

• Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
• Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
• Восстановление опознавательных знаков и обновление табличек.
• Обеспечение трасс табличками, распознаваемыми с воздуха.

Охранная зона газопровода высокого давления

Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.

Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10.
Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).

Пакет разрешительных документов

Перечень таких документов нельзя составить без привязки к конкретному строению, его состав зависит от множества нюансов. Например, когда газовым коммуникациям предстоит путь через участки соседей, придется получить разрешение от их владельцев.

Конкретный список можно уточнить в проектной организации, но в большинстве случаев требуются:

1. Копии удостоверений личности всех собственников.
2. Свидетельство, подтверждающее право собственности на землю и размещенные на ней строения.
3. Акт проверки помещений, в которых планируется монтаж. Осмотр проводится представителем Службы внутридомового газового оборудования (СВДГО).
4. Разрешение на газификацию, подтверждающее техническую возможность осуществления этих действий. Документ оформляется Архитектурно-проектным управлением и заверяется его главой.
5. Технические условия на газификацию дома, которые выдает Горгаз.

К перечисленным документам обязательно прилагается техпаспорт из Бюро технической инвентаризации вместе с масштабированной картой участка со всеми строениями, которые планируется газифицировать. Также понадобится, заверенная в газовой службе, схема всех коммуникаций и проектируемого газопровода.

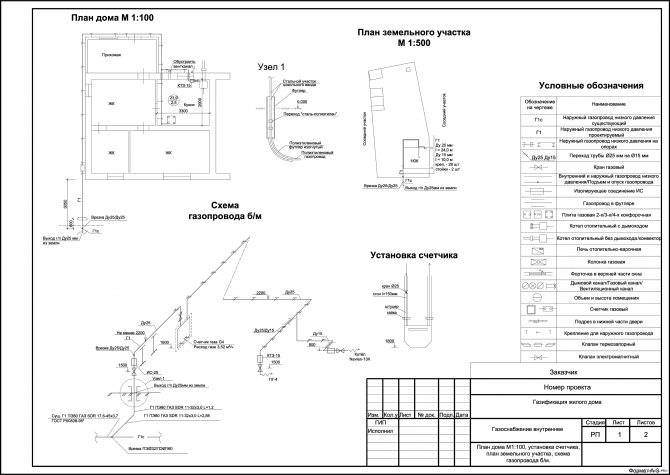

Вариант графического приложения для газификации жилого дома, который потребуется включить в пакет разрешительных документов

Подготовленный пакет предоставляется сотрудникам выбранной проектной организации. На его основании разрабатывается проект газификации с учетом всех особенностей участка и расположенных на нем строений.

Большая Энциклопедия Нефти и Газа

Газовые вводы в здания от дворовой линии или уличной сети прокладывают в лестничные клетки или подвалы. В жилых зданиях вводы устраивают отдельные для каждой секции. Прокладывая трубы через кладку фундамента, принимают меры для предохранения их от разрушения при осадке здания. Трубу, расположенную в стене, обертывают смоленым канатом и помещают в футляр – трубу большего диаметра.  

Газовые вводы в дома предпочтительно делать цокольными. Ввод газопроводов в подвальные и полуподвальные помещения и прокладка газопроводов по ним ( если нет специальных технических коридоров) запрещены. Не разрешается устанавливать пробки на подвальных и внутридомовых газопроводах.  

Газовый ввод может быть сделан не только в лестничную клетку, но и в нежилой подвал здания.  

Газовые вводы газгольдеров пропускают через специальные камеры, в которых размещают запорную арматуру, ГЗ, задвижки для ручного сброса и ПК сброса газа в атмосферу при переполнении газгольдеров, а также узлы управления системой отопления и задвижки трубопроводов негорючего газа для продувки газгольдеров и газовых вводов.  

Заглубленные стальные газовые вводы, проложенные под зданиями, должны быть заключены в газонепроницаемый патрон. Последний должен входить в доступную и обычно используемую часть здания. В том месте, где патрон заканчивается, кольцевое пространство между патроном и трубой ввода должно быть герметично закрыто для предотвращения утечки газа.  

Газовые вводы низкого давления небольшой протяженности ( до 25 м) разрешается принимать в эксплуатацию без испытания их на плотность под давлением воздуха. В этом случае плотность газопровода ( ввода) проверяют в незасыпан-ой траншее под рабочим давлением газа путем обмазки соединений мыльной эмульсией или другим равноценным методом.  

Схема дворового газопровода. /, 2, 3, 4, 5, 6, 7 я 8 – газовые стояки.

Газовым вводом называется газопровод, идущий от распределительной ( уличной) сети до стояка внутридо-мовой газовой сети.  

Схема дворового газопровода. 1, 2, з, 4, 5, в, 7 8 – газовые стояки.

Газовым вводом называется газопровод, ждущий от распределительной ( уличной) сети до стояка внутри-домовой газовой сети.  

Схема дворового газопровода.

Газовым вводом называется газопровод, идущий от распределительной ( уличной) сети до стояка внутри-домовой газовой сети.  

Продуваютгазовые вводы и стояки последовательно, начиная с наиболее отдаленного ввода и стояка.  

Посколькугазовые вводы в здание имеются на каждой из двух есо лестничных клеток, а разводка газопровода в левой половине здания полностью совпадает с разводкой в правой его половине, схема газопровода может быть составлена только на половину здания.  

Страницы:      1    2    3    4    5

Что подразумевает охранная зона

На охранной территории не могут в обычном порядке проводиться земельные работы, не допускается что-то строить. Недопустимы склады или любое другое загромождение санитарной зоны газопровода, загораживание доступа для срочных работ в случае аварийной ситуации.

Газораспределительная сеть около деревни

Доступ должен всегда быть открыт и со всех сторон, в том числе, когда коммуникации исправны. Конечно, если будут проводиться без разрешения какие-то раскопки в охранной зоне, это значительно замедлит работу аварийной группы. Работы с газопроводами и без того сложны, особенно огневые.

Разумеется, при нарушении границ зоны охраны будет и ответственность согласно КоАП России. Будет суд, и в итоге в соответствии с Административным кодексом последует судебное постановление о штрафе в размере, зависящем от тяжести правонарушения.

Важно учитывать, что при ответственности за такое нарушение охранной зоны многое зависит от последствий. И если в итоге пострадают люди или будет нанесен ущерб имуществу в особо крупном размере, то будет заведено уже уголовное дело

Зимой

Ответственность может в итоге быть как в виде штрафа, так и в виде лишения свободы на определенный срок. Опять же, степень ответственности зависит от конкретной ситуации, то есть от нанесенного вреда, отягощающих и смягчающих обстоятельств.

Если человек проложит к себе в дом газопровод, органы контроля вправе направить инспектора, а последний – вправе мерить охранное расстояние до объектов и проверять таковое на соответствие нормам.

При обнаружении нарушений предстоит оформление таковых в письменном виде. Но это должен, конечно, быть человек с удостоверением, который не будет против предварительного звонка в организацию для проверки его личности.

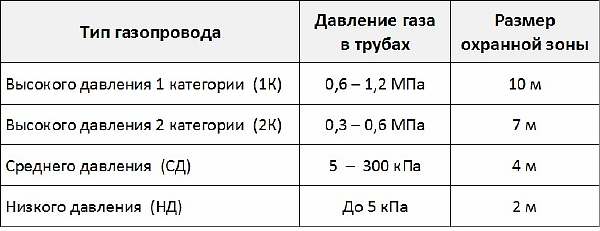

Размеры охранных территорий согласно таблице СП 62.13330.2011

Само собой, закон о защитной зоне газопровода распространяется и на физических лиц, и на юридических, включая Газпром. Любой нефтепровод, нефтегазопровод или нефтепродуктопровод должен всегда находиться на достаточном расстоянии от тех или иных объектов, а оборудование – отвечать требованиям стандартов. Касается это и аммиакопроводов, и любых других транспортных и энергетических сетей.

Инструкция по монтажу футляра

Процесс установки футляра прост и занимает немного времени. Заранее необходимо подготовить инструмент для пробивки стены и материал для заделки полостей между гильзой и стеной.

Пошаговая инструкция:

1. Проделать в стене отверстие диаметра, превышающего расчетный диаметр газопровода, в месте, определенном проектом.
2. Гильзу поместить внутрь отверстия, проверить, соответствует ли она по размерам.
3. Зазор между гильзой и стеной плотно заполнить бетонным раствором.
4. Дождаться, пока раствор высохнет, и проверить стабильность монтажа.

Остальные работы обычно проводят сотрудники газовой службы – прокладывают газопровод и изолируют его.

Для пробивки бетонной или кирпичной стены используют или обычный перфоратор, или алмазное бурение – дорогое удовольствие, но в результате его получается ровное и красивое отверстие

Если дом деревянный, то большое отверстие в брусе можно сделать дрелью, просверлив по периметру или применив коронку большого диаметра.

Что учесть при проведении газопровода?

Прокладка любого газопровода начинается с возникновения у инициатора ряда обязанностей.  Так, он должен организовать работы таким образом, чтобы во время строительства и эксплуатации система транспортировки «голубого» топлива была безопасной для людей, их имущества, животных, окружающей среды. А также следует соблюдать правила по контролю расхода газа.

Ответственность при нарушении требований

Если игнорировать нормативные требования, то человек становится нарушителем и высока вероятность понести за свои действия наказание. К примеру, получить штраф за самовольное подключение к газопроводу.

Не подключались? Но, чтобы попасть под санкции за указанное деяние не обязательно врезаться в трубу, а достаточно вести неправильный учет расхода энергоносителя.

Прокладка газопровода, его реконструкция – процедуры ответственные. Так как от их результата зависит не только комфортность проживания, но и безопасность

То есть достаточно случайно сломать, повредить счетчик или даже пломбу на нем. И согласно ст. 7.19 КоАП за такое правонарушение придется перечислить в бюджет немалые 10-30 тыс. рублей. Но еще более тяжелые меры воздействия предусмотрены в Уголовном кодексе. Так его ст. 215.3 гласит о том, что за самовольные действия размер штрафа может составлять 80-400 тыс. рублей. А, если деяния стали причиной несчастного случая, то исполнителя работ вполне могут лишить свободы на внушительный срок (до 8 лет).

Подробнее о штрафах за газ мы рассказывали в этом материале.

Как видим, государство серьезно относится к деятельности в сфере прокладки газопровода. В результате перед проведением работ необходимо получить соответствующие разрешения. А саму прокладку следует доверить компании, обладающей специальной лицензией. Специалисты которой и будут отвечать за полноту и качество прокладки труб, что поможет потенциальному потребителю избежать неприятностей.

Профильная нормативная база

Основным документом, регулирующим создание систем для транспортировки энергоносителя, является СП 62.13330.2011. Этот свод правил – актуальная версия востребованного СНиП 42-01-2002. Оба документа носят название «Газораспределительные системы».

Регламентируют строительство любых современных газопроводов десятки подзаконных актов. Систематизировать требования которых призвана актуальная редакция Свода правил Газораспределительные системы

Кроме того, необходимые требования содержатся в:

• ГОСТ 27751-88;
• СНиП 2.01.07-85.

В каждом из указанных выше документов изложены характеристики надежности, предельных состояний, расчетные значения нагрузок. Эта информация пригодится, если нужно определить толщину стенок трубопроводов или рассчитать прочность опор.

Как бороться с коррозией, вызванной агрессивностью грунтов или блуждающими токами, изложено в ГОСТ 9.602-2005. Если трубы будут проложены над землей, тогда следует ознакомиться с требованиями СНиП 2.03.11-85. В нем описано, как правильно защитить конструкцию газопровода от коррозии.

Эксплуатационные особенности газопроводов из разных материалов

Газопроводные коммуникации с высокого давления монтируются из труб, которые обладают большими габаритами. В случае, когда необходимо выполнить конструкцию повышенной прочности, используются стальные трубы бесшовного типа. Стыковка таких труб выполняется с использованием сварочного оборудования. Сварка таких изделий — довольно трудоёмкий процесс.

Наиболее подходящим материалом для труб, по которым будет осуществляться транспортировка газа, является медь. Это связано с тем, что медь имеет несколько эксплуатационных преимуществ перед стальными аналогами. Рассмотрим основные достоинства трубопроводов из этого материала:

• небольшая масса;
• простая установка;
• коррозийная устойчивость.

Однако медные газопроводы используются довольно редко, так как они отличаются высокой стоимостью.

В случае если при прокладке газотранспортной коммуникации используются трубы с тонкими стенками, рекомендуется взять во внимание их высокий коэффициент теплопроводности. Из-за высокой теплопроводности такие изделия склонны покрываться конденсатом

При подземной прокладке газовых сетей разрешается использование полимерных труб

При прокладке газотранспортных линий под землёй, как правило, применяют трубы из современных полимерных материалов. Наиболее популярными полимерами, используемыми для этих целей, являются полипропилен (ПП) и полиэтилен (ПЭ). Рассмотрим основные достоинства таких полимеров:

• высокий коэффициент гибкости;
• устойчивость к коррозии;
• простота прокладки;
• демократичная стоимость.

Трубы из полимерных материалов идеально подходят для подземной прокладки, так как чувствуют себя комфортно при таких условиях

Очень важно запомнить, что пластмассовые трубопроводы используются только для организации линий с низкими показателями давления. Полимерные трубы имеют соответствующую маркировку, определяющую их эксплуатационную принадлежность

Например, полиэтиленовые трубы, используемые для газификации частных построек, производятся чёрного цвета и имеют жёлтую маркировку.

Разводка газотранспортной конструкции внутри дома выполняется с помощью специальных гибких шлангов. Такие шланги производятся из особого материала — вулканизированной резины, также отличаются тем, что имеют армирование. В большинстве случаев они используются для стыковки плит, функционирующих на газу, к газовым колонкам.

Такие шланги имеют эксплуатационные ограничения, на которые стоит обратить внимание:

• они не применяются в том случае, если показатель температуры в помещении превышает +45 °C;
• запрещается использовать резиновые шланги на участках, которые находятся в сейсмоактивных районах (более 6 баллов);
• их не используют в коммуникациях, отличающихся высоким давлением.

Анализ основных параметров системы газоснабжения

Внутридворовая сеть газопровода

Система газоснабжения имеет тупиковую схему.

Прокладка наружных газопроводов принята подземная. Газопровод низкого давления проложен в траншее. Дно траншей выровнено слоем крупнозернистого песка толщиной 10 см, а после укладки газопровод засыпается песком на высоту не менее 20 см.

Для определения местоположения газопровода приборным методом непосредственно на газопровод кладут изолированный провод-спутник.

Газопровод прокладывается с уклоном не менее 0,002% для отвода влаги, выделяющейся из газа. В пониженных частях газопроводов устанавливают конденсационные горшки, в которых скапливается выделяющаяся влага.

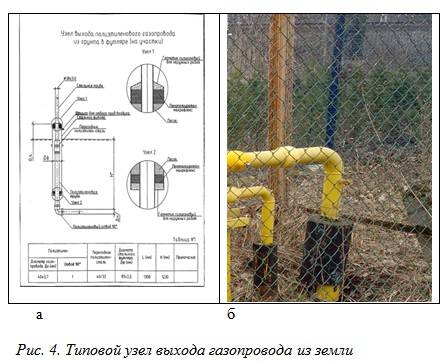

На выходе из земли газопровода предусмотрен цокольный ввод ПЭФ63/СтФ57, с неразъемным соединением ПЭ/СТ. Газ подводится к жилому дому со стороны дворового фасада.

Установка отключающих устройств предусмотрена на стене здания на выходе газопровода из грунта на высоте 1,8 м от земли. К установке приняты стальные шаровые краны с изолирующим соединением.

На надземный стальной газопровод нанесено лакокрасочное покрытие, состоящее из 1 слоя грунтовки «Universum» Финиш А10 и 2 слоёв метилметакрилатной эмали «Universum» Финиш А12..

Проектируемый газопровод низкого давления выполнен от точки врезки в существующий газопровод низкого давления. Давление в точке врезки — 1,8 кПа.

Соединение труб предусмотрено на сварке. Типы, конструктивные элементы и размеры сварных соединений стальных газопроводов соответствуют ГОСТ .

Внутридомовой газопровод

Монтаж внутреннего газового оборудования выполняют после следующих работ:

— монтаж междуэтажных перекрытий, стен и перегородок, на которые будут монтироваться газопроводы, арматура, газовое оборудование и приборы;

— устройства отверстий, каналов и борозд для прокладки газопроводов в фундаментах, стенах, перегородках и перекрытиях;

— оштукатуривание стен в кухнях и других помещениях, в которых предусмотрена установка газового оборудования;

Внутренние газопроводы монтируются из стальных труб. Соединения труб предусмотрено на сварке. Газопроводы прокладываются открыто.

Газопровод — коллектор прокладывается по наружной стене жилого дома между окнами 1-го и 2-го этажей на расстоянии 3,25 м от земли. Диаметр газового коллектора, идущего вдоль наружной стены здания, принимается постоянным и равный 57 мм в соответствии с гидравлическим расчетом. Стояки принимаются диаметром Dу= 25 мм и размещаются по наружной стене. Они прокладываются вертикально. Допустимое отклонение не более 2-х мм на один метр длины газопровода.

Запрещается прокладка стояков в жилых помещениях, ванных комнатах и санитарных узлах.

Отключающие устройства устанавливаются на стояках и перед газовыми приборами.

Всего в здании 4 стояка.

Газопровод, проходящий через стену и перекрытие, заключить в футляр. Диаметр футляра принимается равным 57 мм. Пространство между перекрытием и футляром заделано на всю толщину конструкции раствором. Концы футляра уплотнены эластичным материалом. В футляре газопровод окрашен масляной краской в два слоя. Сам футляр забит смоляной паклей и залит битумом. Края футляра выступают над полом на 3 см, и не выходят из потолка.

Поквартирная разводка газопровода выполняется вдоль стен на расстоянии 55 см от потолка и 5 см от стены для удобства эксплуатации.

Для учета расхода газа в кухнях устанавливаются газовые счетчики Гранд-4 на расстоянии 1 м от газовой плиты, монтируется вертикально на высоте 1,7 м от уровня пола.

Отключающие устройства смонтированы перед газовым счетчиком на высоте 1,95 м от уровня пола. Газовая плита крепится к газопроводу на жесткое соединение (трубу).

В помещении кухни газовая плита устанавливается стационарно, на ровную поверхность. Принята плита на 4 конфорки.

Для отводов продуктов горения предусмотрены сборные дымоходы, которые выводятся выше крыши здания и заканчиваются дефлектором. Для проветривания помещения имеется окно с площадью остекления 1,53 м2.

В заключение

Потребление газа в современном мире растет. Это объясняется относительно низкой стоимостью, достаточно высокой скоростью транспортировки, высокой степенью экологичности продукции. Газ является востребованным видом топлива, что приводит к расширению сферу строительства газопроводов.

При этом следует учитывать, что газ как горючее вещество представляет определенную опасность. Поэтому монтаж газопровода обязательно нужно проводить в соответствии с правилами и инструкциями по безопасности. Строгое соблюдение правил монтажа предотвратит утечку газа и вероятность взрыва.

Выводы и полезное видео по теме

Как не нужно прокладывать газовую трубу через стену:

Монтаж гильзы своими руками:

Использование футляра для кирпичной стены:

Проход трубы через стену – не самый сложный и трудоемкий этап в процессе газификации частного дома, но требует как выполнения нормативных требований, так и аккуратности в работе. Чтобы в дальнейшем не возникло проблем с газовой службой, рекомендуем действовать строго по проекту и согласовать все работы с сотрудниками контролирующей инстанции.

Хотите рассказать о собственном опыте в устройстве гильзы для ввода в дом газовой трубы? Располагаете полезной информацией по теме статьи? Пишите, пожалуйста, комментарии в находящейся ниже блок форме, задавайте вопросы, размещайте тематические фотоснимки.
