Как заменить насос в скважине в случае аварии?
Необходимость замены насоса возникает редко, в основном из-за того, что неправильно был выполнен монтаж насоса в скважину. Причина аварии может заключаться и в неправильно выбранной автоматике питания, и в малой мощности самого насоса. Например, если он рассчитан на 50-метровое погружение, а на самом деле установлен на глубину 80 метров, то ремонт понадобится уже через несколько месяцев.
Автоматика питания настроена на рабочее давление воды, а с такой глубины слабый насос просто не может её поднять. В результате постоянной работы без отключения он быстро ломается.
Как и в любой ситуации, тут есть два выхода: вызываем специалистов по ремонту или делаем всё сами.
Вариант №1: вызываем специалистов по ремонту глубинных насосов
В первую очередь этот вариант подходит тем, кто в насосном оборудовании не разбирается. Профессионалы могут объективно оценить ситуацию, выявить причины, которые привели к сбоям в работе оборудования. Возможно, неправильно работает только автоматика питания, а сам насос находится в рабочем состоянии. В этом случае, достаточно её должным образом настроить.
Ещё один плюс для тех, кто уже решил, что такой ремонт ему не под силу, это гарантия, которую даёт подрядчик. Также помимо основных работ, вам выполнят полную настройку всей системы водоснабжения. Конечно, за такие услуги нужно платить, и если речь о замене насоса, то сумма будет внушительной.
Вариант №2: замена насоса своими руками
Своими силами замена насоса в скважине проводится только в том случае, если вы уверены, в его неисправности. Если есть сомнения, лучше обратиться к специалистам.
Одному эту работу выполнить просто невозможно, понадобится помощь минимум ещё пяти человек: на 100-метровой глубине насос с кабелем и подвесом весит около 250 килограмм.
В первую очередь нужно подготовить слесарный инструмент, электрический паяльник, строительный фен, термоусадочную муфту, ножницы и расходные материалы.
Затем отключаем от идущей в дом магистрали трубопровод оголовка скважины и кабель питания насоса. После этого откручиваем затяжной элемент.
При подъёме насоса нужно обязательно использовать страховочный трос. Если насос сорвётся, поднять его будет невозможно, а значит и использовать скважину в дальнейшем тоже
Поднятый на поверхность насос отключаем от магистрали. Выполняем осмотр насоса, если всё-таки он находится в рабочем состоянии, заменяем соединительный механизм, муфту и обратный клапан. Старые, скорее всего, уже потеряли свои рабочие свойства, поэтому лучше поставить новые. Если прежний насос ремонту не подлежит, устанавливаем новый.
Далее соединяем магистраль трубопровода с насосом, припаиваем силовой кабель питания, помня про герметичность соединения и термоусадочную муфту. Прикрепляем страховочный трос, проверяем его натяжку.

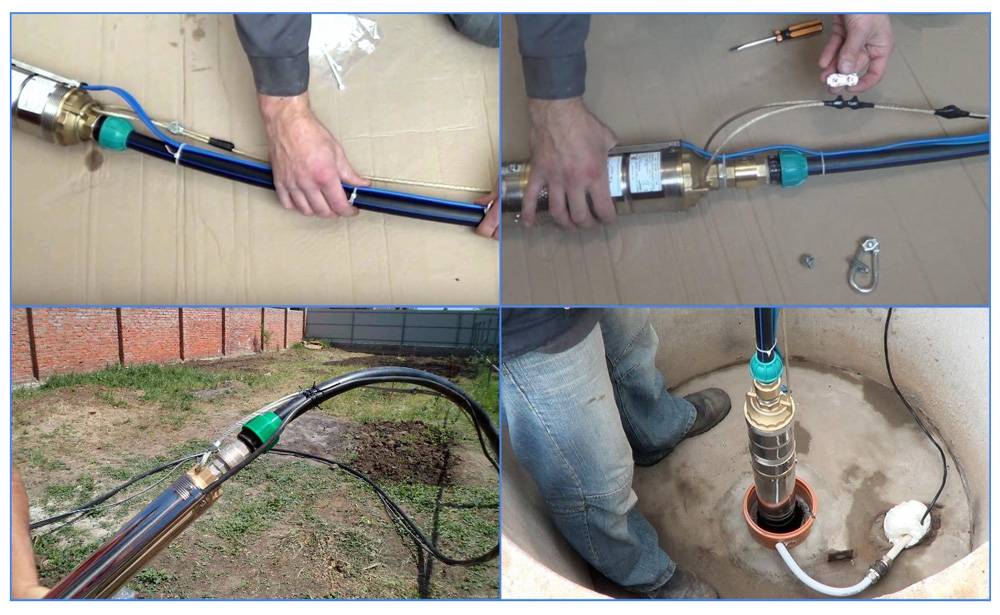

Новый насос готовим к погружению, припаиваем кабель питания и крепим страховочный трос
Установка глубинного насоса в скважину должна выполняться предельно аккуратно. Нежелательно допускать соприкосновения со стенками обсадной трубы.
Насос в скважину нужно опускать очень аккуратно — следим за тем, чтобы он не ударился в стенку
Затягиваем скважинный оголовок, присоединяем фитинги на обвязку и выполняем настройку автоматики в соответствии с заданными параметрами.
Настраиваем автоматику питания в соответствии с заданными параметрами рабочего давления
Самым удобным вариантом организации водоснабжения на загородном участке является скважина. Глубинный насос работает тихо, и если монтаж и наладка были выполнены правильно, то в следующий раз заглянуть в скважину вам придётся очень не скоро.
Что делать если насос застрял в скважине
Застревание насоса при подъеме как уже говорилось, не является столь уж критической ситуацией, и если подъемом занимаются не профессиональные специалисты по обслуживанию скважин, то первое что необходимо сделать, это запастись терпением и взять себя в руки, паника в данной ситуации может только усугубить проблему.
Простой анализ ситуации поможет оперативно определить причины аварии оборудования и избрать оптимальный путь решения проблемы. Для этого необходимо:
- узнать общую глубину установки насоса;
- примерно определить глубину застревания;
- проанализировать то, насколько натянут трос, определить не произошло ли разъединение трубопровода и насоса и целостность кабеля электропитания.
- осмотреть оголовок обсадной трубы;
- подготовить необходимый инструмент для работы;
- очистить площадку от посторонних предметов.
Такой алгоритм работы дает возможность существенно сократить время на подготовку к подъему оборудования и не допустить в дальнейшем к боле крупным ошибкам.
Известковый налет на насосе и обсадной трубе
Причина
Бурение скважин в известняке и прочих осадочных породах дает воду с большим содержанием извести. Она год за годом неизбежно осаждается и на внутренней поверхности обсадной трубы, и на самом насосе. В результате при извлечении насос заклинивается, продвигаясь по несколько сантиметров с огромными усилиями.
Решение
И здесь единственный шанс — это попытаться вытащить насос враскачку, чередуя короткие подъемы и опускания.
Не обольщайтесь: простая замена скважинного насоса в этом случае не порадует вас результатом. Даже если старый насос удалось поднять — новый с большой вероятностью будет заклинен при опускании очень далеко от дна скважины.
Вам придется обратиться опять-таки к профессионалам для того, чтобы скважину прочистили и промыли от ила. И лишь после этого установить насос.
Осадочные породы легко размываются грунтовыми водами. Зарастание скважины осадками неизбежно
Как заменить?
Все возможные неисправности, которые могут случиться с насосом, были описаны выше. Когда появляется какая-то проблема с работой оборудования, то возникает вопрос, как ее заменить. Стоит подробно изучить правила монтажа. Это поможет узнать, как в будущем можно упростить использование и обслуживание глубинного насоса. Ведь замена оборудования прямиком в скважине немного сложнее.
Первым пунктом является тот факт, что удерживающий трос должен справляться с нагрузкой, которая составляет минимум в 5 раз больше веса агрегата. Трос или шнур, электрокабель и трубопровод должны соединяться друг с другом изолентой или пластиковыми хомутами с шагом около 1 метра. Резьбовые соединения не стоит использовать для подключения оборудования, а лучше отдать предпочтение фланцевому соединению как более надежному и устойчивому варианту. Во время спуска аппарата нельзя допускать его малейшее соприкосновения со стеной. Резиновое кольцо можно дополнительно использовать для защиты корпуса.
Замена глубинного насоса в скважине требует соблюдение следующего алгоритма действий:
- нужно отключить электропитание, идущее к старому аппарату;
- необходимо отсоединить водоподъемную трубу от магистрального трубопровода;
- медленно и аккуратно без быстрых и резких движений поднять на поверхность скважины старый насос, отслуживший в течение долгого времени;
- после окончания процесса извлечения старого устройства приступить к подготовке монтажа нового насоса;
- медленно опустить оборудование в скважину, не задевая стен;
- закрепить трос у основания и затем подсоединить трубопровод к магистрали;
- подключить электропитание к насосу;
- проверить исправную работу прибора.
Проверка линии питания
Предварительная диагностика подразумевает изъятие устройства из скважины, кратковременная работа «на сухую» и наблюдение за вращением вала. Характер звучания двигателя тоже нужно определить. На мотор не должна оказываться какая-либо дополнительная нагрузка. Неравномерное звучание, различные потрескивания или шелестение категорически запрещаются.
Проверка насоса должна выполняться без переподключения к сети. Размер и сечение провода должны соответствовать характеристикам элемента, эксплуатируемого в повседневной работе. Это обусловлено тем, что снижение показателей напряжения на линии больше 30-50 метров может оказаться значительным. Также не следует исключать возможность перелома жил, повреждения изоляционной прослойки, дефекты защитно-пускового механизма.
Для начала нужно снять какую-то жилу из кабеля с клеммной колодки устройства и выполнить замер питания, показатель которого не должен быть ниже значений, указанных в документах на насос. В случае, когда напряжение существенно снижено, лучше установить более качественный провод. Необходимо дополнительно определить показатель сопротивления между жилами, а также в каждой из них по отдельности. Если все в порядке, измерительный прибор не будет реагировать, если в том же диапазоне даются какие-либо показания, значит в цепи присутствует пробой. Зачастую повреждения изоляции возникает в проводах из ПВХ пластмассы. Показатель сопротивления наиболее токоведущих жил поможет прояснить возникшую проблему детальнее, исключить воздействие переходных сопротивлений на установленных клеммных зажимах. Будет нелишним определить исправность защитного автомата.
Почему насос может упасть в скважину
Причин падения не так много. В основном они связаны с манипуляциями по подъему или опусканию насоса, при которых обрывается страховочный трос или электрический кабель. Причиной обрыва может стать чрезмерное усилие, необходимое для совершения данного действия. Что может удерживать насос в скважине?
- Искривление обсадной трубы или эксплуатационной колонны
- Насос запутался в кабеле
- Заиливание нижней части скважины
При деформировании обсадной трубы поднять насос будет нельзя. Так как внутренний диаметр канала становится меньше диаметра насоса. Деформироваться обсадная колонна может в случае, если обсадка производилась пластиковыми трубами
Обращаем Ваше внимание, что часто достаточно уменьшения диаметра трубы всего на несколько миллиметров, чтобы насос застрял. Только стальные трубы гарантируют неизменность внутренних размеров скважины и свободное движение насоса по вертикали
Особенно часто случаи с заклиниванием водоподъемного оборудования в скважине происходят, если внутренний диаметр обсадной трубы незначительно превышает диаметр насоса. Например, диаметр насоса 96 мм, внутренний диаметр скважины — 100 мм.
Причиной падения может стать использование пластикового страховочного троса вместо троса из нержавеющей стали. В данном случае экономия ничем не оправдана — затраты на подъем упавшего (часто со всей связкой труб и кабелей) насоса превысят стоимость стального троса. Единственный вариант, при котором можно использовать страховочный трос из пластика — неглубокая временная скважина и недорогое оборудование, возможная потеря которых Вас не сильно волнует. Были случаи, когда домовладелец не смог достать заклинивший насос лишь потому, что пластиковый трос оборвался из-за превышения нагрузки. Прочный стальной трос в такой ситуации остался бы целым и насос можно было бы выдернуть. Также рекомендуем для скважины использовать не пластмассовый, а стальной оголовок — именно к нему крепится страховочный трос.
Неаккуратно произведенный монтаж водоподъемного оборудования, недостаточная герметизация оголовка или свободный доступ посторонних к Вашей скважине могут стать причиной попадания в скважину различных предметов. Эти предметы способны заклинить насос, попав между ним и стенкой скважины.
Когда может потребоваться замена погружного насоса
Наиболее распространенными ситуациями, при возникновении которых может потребоваться замена насоса в скважине, являются:
- выход из строя электродвигателя, приводящего глубинный насос в действие (симптомами того, что приводной двигатель неисправен и, возможно, нуждается в ремонте, является либо полное отсутствие шума при его включении, либо наличие шума, но отсутствие воды в напорной трубе, по которой жидкая среда откачивается из скважины);
- выход из строя кабеля (порыв или сгорание), посредством которого обеспечивается электропитание приводного двигателя насоса;
- падение насоса на дно скважины, что может произойти из-за разрыва шнура, удерживающего погружное оборудование на определенной глубине в шахте источника водоснабжения (в такой ситуации без помощи квалифицированных и опытных специалистов не обойтись);
- повреждение трубы, соединенной с напорным патрубком глубинного насоса;
- выход погружного насоса из строя из-за неправильно выполненного монтажа;
- заклинивание насосного оборудования, что может быть вызвано ослаблением натяжения кабеля электропитания и его перекручиванием вокруг корпуса устройства.
Выбор помпы для замены
Купить подходящий насос можно как в специализированных магазинах, так и в Интернете. Несмотря на большой ассортимент, многие модели насосов полностью взаимозаменяемы
Тем не менее важно остановить своей выбор на устройстве, которое рекомендовано производителем конкретной стиральной машины
Сами насосы различают по ряду параметров, один из важнейших – по виду крепления. Бывают:
- на болтах (в основном 3 болта);
- на защелках (в зависимости от модели задействовано от 3 до 8 шт.);
- использующие крепления комбинированного типа.
Есть различия и в подключении питания. Могут использоваться отдельные клеммы или фишки определенной конфигурации. Сами контакты могут располагаться в задней или передней его части. А вот показатели мощности у большинства насосов находятся на одном уровне это примерно 19-20 Вт.
