Замена форсунок на газовой плите гефест

Назначение и конструкция жиклеров

Из трёх существующих в газовой плите систем, газовая система, состоящая из запорных кранов, трубопроводов, горелок и конфорок, является базовой. Подробно об устройстве плиты мы писали в этом материале.

Независимо от модели плиты состав её компонентов одинаков, и в комплексе они служат для транспортировки подаваемого на плиту газа, смешению его с воздухом (для насыщения кислородом), дозированной подачи к отверстиям рассекателя. На газовом пути за дозировку и напор газа отвечают запорный кран и сопло горелки, иначе называемое форсункой или жиклером.

Принцип работы и устройство форсунки

Газ, подаваемый на конфорку газовой плиты (устройство, где происходит образование газовоздушной смеси), может быть разного типа – природным (метаном) или сжиженным (баллонным – пропаном).

Для эффективной, стабильной работы газовой плиты смешение газа и подача на рассекатель конфорки должны осуществляться равномерно, с определенный скоростью. Для этого в конструкции газовой горелки имеется важная деталь – жиклер.

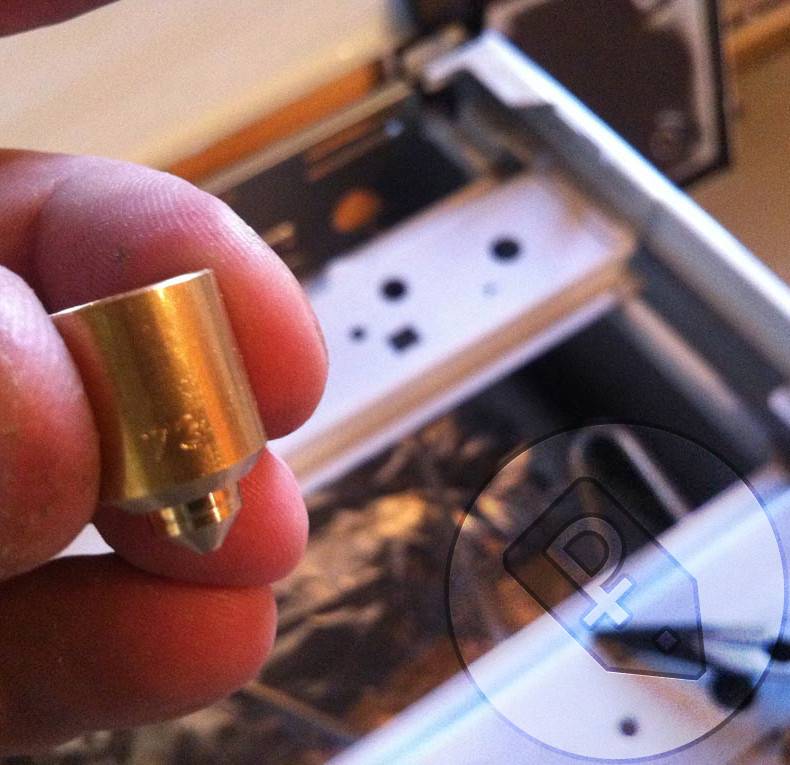

Рассмотрим подробнее, что же такое жиклеры в бытовой газовой плите. Это деталь в составе горелки, предназначенная для того, чтобы газ поступал в конфорку с соответствующим давлением в нужном объёме. Для этого в форсунке сделано калиброванное проходное отверстие, определяющее параметры газовой струи, отвечающие условиям, заданным производителем.

Эти условия соотносятся с оптимальной мощностью газовой плиты, определяемой максимально полным сгоранием потребляемого газа, указываемой производителем среди технических характеристик оборудования.

Популярные неисправности форсунок

Обычно жиклеры служат долгое время. Их замена требуется при переходе на иной тип газа или в случае заводского брака. Чаще возникает необходимость очистки их от копоти и засорения.

С засорением форсунок связаны следующие проявления:

  • плита коптит, вместо ровного голубого пламени над рассекателем появляются красно-жёлтые языки;
  • одна из конфорок не зажигается;
  • конфорка плохо горит, иногда гаснет;
  • при отпускании кнопки (ручки), которой включается устройство поджига, пламя духовки гаснет, либо вовсе не зажигается – такое случается, когда из-за недостаточной подачи газа вырабатываемого тепла не хватает для подогрева термодатчика, и подача топлива перекрывается системой контроля газа автоматически.

Замена отдельной форсунки требуется в случае, если на конфорке происходит настолько интенсивное горение газа, что языки пламени отрываются от рассекателя. Такое бывает в случае заводского брака. Если наблюдается аналогичная картина на всех конфорках, стоит проверить редуктор.

Инструментов для работ, связанных с форсунками, понадобится немного: набор рожковых и накидных ключей, крестовая отвёртка, тонкая игла (лучше укрепить на торец карандаша), проволочка или леска. Для очистки также пригодится мыльный раствор или иное жидкое средство, которым моют посуду. Абразивы использовать нельзя!

Чаще всего нужны ключи:

  • для старых жиклеров — 8 мм (для сжиженного газа — 7 мм);
  • для гаек конфорок — 14 мм;
  • для наконечника трубопровода духового шкафа — 17 мм.

Однако, поскольку конструкции плит различны, понадобиться могут и другие ключи. Поэтому рациональнее запастись их полным набором.

Как переделать газовую плиту под балонный газ

Хочу поделится с вам своим опытом в создании такого предмета интерьера, как журнальный стол. Строительство дачного домика своими руками. Сразу оговорюсь, что в прошлом я программист, немного сисадмин, а ныне бумажный крыс низконачальственного полета, то есть ни специального образования, ни опыта строительства у меня нет.

Делаем откатные ворота своими руками. Винтики откручиваются, вынимаются и панель легко снимается движением вверх. После снятия панели можно увидеть две металлические траверсы, к которым прикрепляются корпуса горелочных элементов, имеющих идентичную конструкцию.

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

  • крестовая отвертка;
  • набор рожковых и накидных ключей.

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

  • Снимают верхнюю крышку газовой плиты, открутив винты, чтобы добраться к горелке.

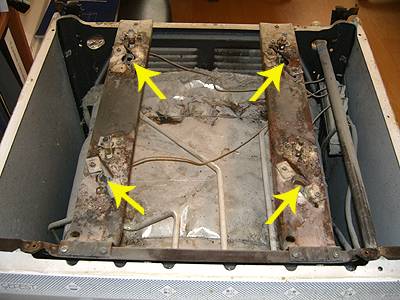

  • Затем находят фиксатор, сжимают его концы и аккуратно достают. После этого с траверса с горелками извлекают наконечники с форсунками.
  • Наконечник освобождают из гнезда и снимают с трубки газопровода. Из него извлекают уплотнительное кольцо и надевают на трубку.

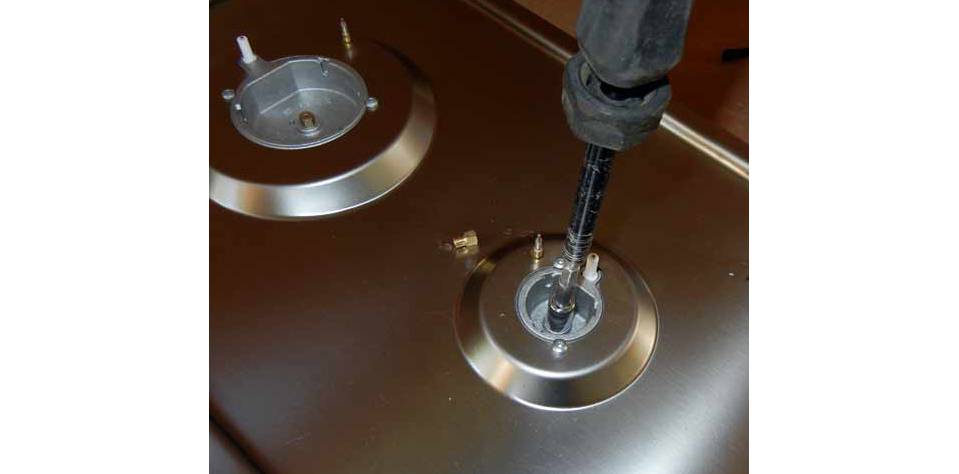

  • Торцовым ключом против часовой стрелки откручивают жиклеры. На их место устанавливают новые.
  • Осуществляют обратный монтаж. От аккуратности обратной сборки зависит, насколько ровно будет гореть конфорка.

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

Замену жиклеров в духовке проводят следующим образом:

  • открывают дверцу духовки и нижний отсек устройства;
  • вытягивают пол духового отсека;
  • откручивают крепления горелки;

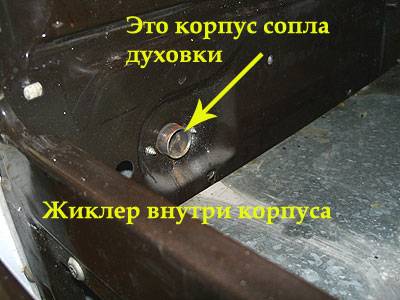

  • аккуратно, чтобы не сорвать резьбу, выкручивают жиклер (он находится слева в специальном корпусе);
  • устанавливают новую форсунку и осуществляют обратную сборку.

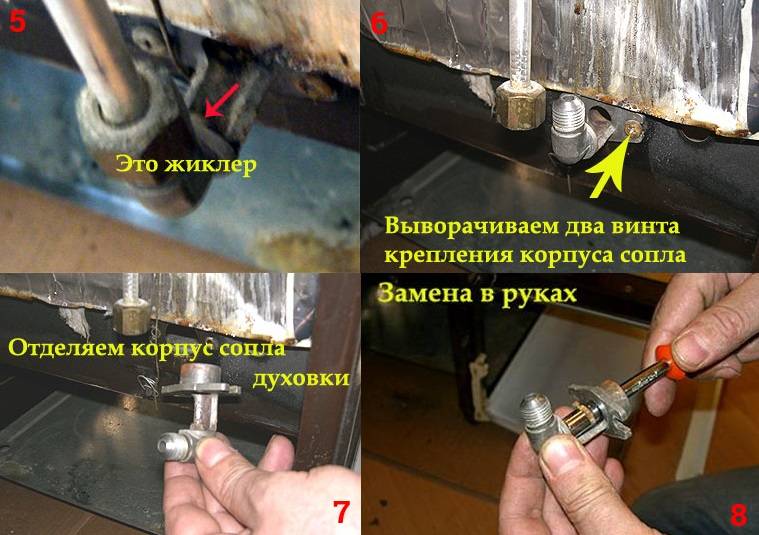

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Выбор форсунок

Каждое газовое оборудование имеет свои особенности, поэтому подбор форсунок важно осуществлять в индивидуальном порядке под каждое поколение ГБО. Многие автомобилисты ставят вопрос «Какие форсунки для ГБО лучше?». В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть

Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать

В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть. Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать.

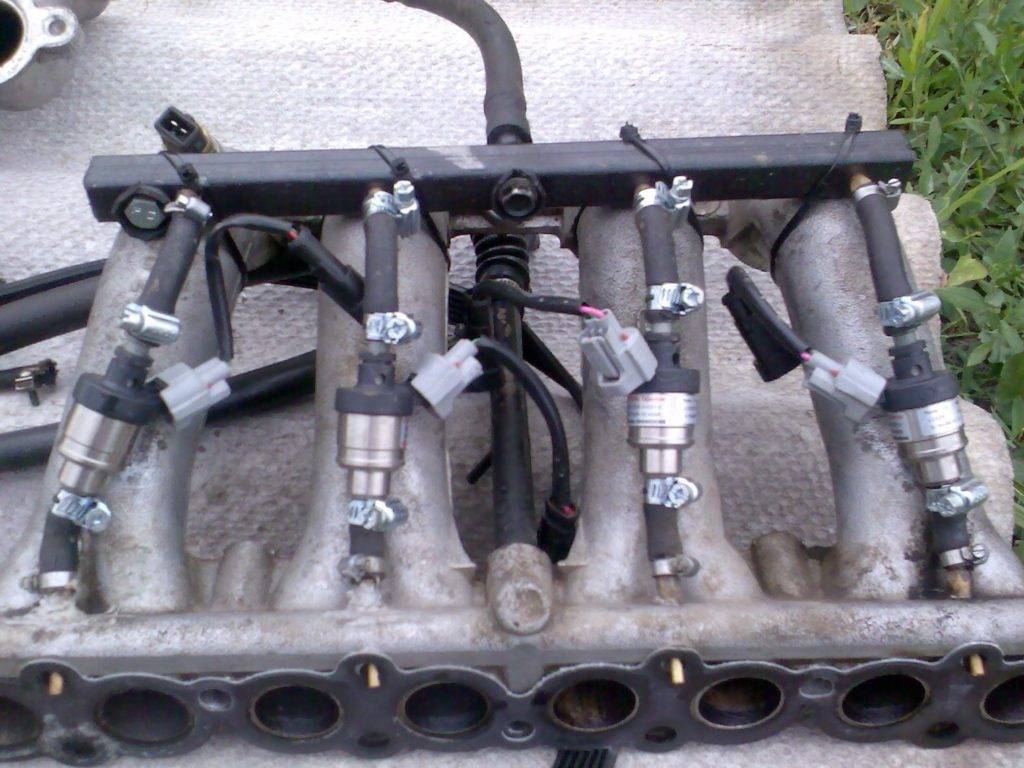

Дабы осуществить грамотный выбор форсунок, достаточно придерживаться следующих моментов:

  • Во-первых, узнайте, какого поколения ваше газовое оборудование. В процессе подбора это играет немаловажную роль, ведь для каждого типа ГБО имеются свои стандарты форсунок. Так, для первого поколения применяется стандарт безопасности «ЕВРО», для второго – «ЕВРО-2», для третьего, четвёртого, пятого и шестого – «ЕВРО-3» и выше;
  • Во-вторых, определите количество необходимых форсунок. Стоит отметить, что для поколений ГБО 1-3 допустимо приобретать форсунки по отдельности. В случае же со старшими версиями оборудования рекомендуется покупать уже готовые комплекты. Подобный подход поможет избежать проблем в дальнейшей настройке аппаратуры;
  • В-третьих, проверьте способ подключения и иные технические особенности вашего ГБО относительно форсунок;
  • Ну и в-четвёртых, осуществляя выбор новых дозаторов, отдавайте предпочтение проверенным производителям. На данный момент ими заслуженно считаются Валтек, BRC, Диджитроник, Рампа, Барракуда и Ломато. Более того, те же BRC и Ломато производят собственные ГБО, поэтому их владельцам вполне реально избежать трудностей при подборе новых форсунок, сказав продавцу лишь модель своего оборудования.

Полезные советы по замене форсунок

Для проверки исправности плиты и отсутствия утечек газа рекомендуется раз в год вызывать мастера из газовой службы. Генеральную очистку плиты лучше проводить еженедельно. Уборку стола – после каждой готовки.

Применяя чрезмерное усилие, можно повредить газовую трубку или жиклер, что может обернуться более серьезным ремонтом плиты или поломкой жиклера. Поэтому там, где имеются специальные площадки под ключ, при откручивании и закручивании жиклера используйте два ключа – один для удержания трубки, второй – для вращения сопла.

Форму и цвет пламени на горелке духовки, оснащенной терморегулятором, правильно проверять, когда духовка холодная. Иначе в процесс вмешивается терморегулятор, убавляющий подачу газа при достижении температурой определенного порога. Это – его назначение.

В оборудовании старого образца дополнительно настраивают скорость подачи на конфорку воздуха.

В новых агрегатах сопла завинчивают без подмотки резьбы. В старых газовых конструкциях последние 3-4 шага резьбы уплотняют волокнистыми материалами.

Если в соединениях установлены уплотнители, старые резиновые колечки лучше заменить новыми.

На форумах встречаются советы по изменению сечения пропускного отверстия жиклера с помощью зачеканивания или помещения в отверстие проволочки. Это достаточно грубые способы, к которым прибегать не рекомендуется. Ни одним из этих способов нельзя точно скорректировать подачу газа. Не удастся также просверлить узкое отверстие с помощью тонкого сверла. Лучшим решением станет покупка нового жиклера с отверстием нужного диаметра.

Как перевести газовую плиту на балонный газ

В целом настройка газовой плиты под балонный газ не сложная, чтобы грамотно приспособить плиту необходимо всего лишь поменять жиклеры подачи газа в горелки. Это легко выполнить своими руками, не нанимая для этого специалистов.

Подача газа в горелку осуществляется при помощи специального отверстия в жиклере, который является неотъемлемой частью любой газовой плиты. Отверстие может быть разного диаметра, в зависимости от давления в системе газоснабжения. Конечно же, давление в центральных газовых магистралях заметно выше, чем в обычном газовом баллоне, соответственно и диаметр отверстия в жиклере должен быть меньшим.

Часто в комплекте с газовой плитой производитель прилагает и набор жиклеров, предназначенных для разного вида газовых смесей — природный газ, пропан-бутан и т.д. Но если их не оказалось или плита покупалась давно, ничего страшного, нужные жиклеры можно купить в магазине.

Выбираем жиклер под балонный газ

Жиклеры (другие названия: форсунки, инжекторы, сопла и т.д.) для газовых плит не являются дефицитом, их можно купить в специализированных торговых точках — рынки, магазины. По виду жиклер похож на обычный болт с нанесенной резьбой, однако в отличии от последнего в центре имеет отверстие, через которое, собственно, и проходит газ. Как мы уже говорили ранее, отверстие может быть разного диаметра, и обычно его значение выбито на торце изделия.

Прежде чем покупать жиклер, следует определить, какой диаметр нужен. Это важный момент, поскольку неправильно выбранные жиклеры не позволит плите нормально работать, а то и вовсе сделает это невозможным.

Понять, что плита после замены жиклеров работает правильно, не сложно:

пламя должно гореть без шипения, без желтых примесей и красных языков;

при зажигании конфорки не допустимы хлопки, пламя не должно внезапно гаснуть.

Необходимый диаметр отверстия жиклера указан в инструкции к газовой плите, если инструкция потерялась, то сведения о вашей плите и руководство к ней легко найти в интернете.

Какие необходимы инструменты

Для настройки газовой плиты под балонный газ и последующему ее подключению к газовой емкости, потребуются следующие инструменты:

в первую очередь, новые жиклеры;

ключи на 7 мм, гаечные или рожковые;

отвертки;

новый гибкий шланг, длиною 1,5 метра или более. Послужит для подключения плиты к газовому баллону;

уплотнитель и газовый редуктор с выходным давлением 30 mBar.

Рекомендации по чистке жиклера

Чаще всего форсунки не требуется снимать для очистки. Достаточно снять конфорки. В некоторых моделях демонтировать придется также крышку варочного стола и другие детали.

Для начала попробуйте очистить отверстие жиклера без его демонтажа.

Отверстие сопла узкое, для его очистки используйте леску, медную проволоку или иглу. Иглу нужно просто прокручивать пальцами вокруг её оси. После того, как игла углубилась, перед ее выемкой включают подачу газа и вынимают иголку. Струя газа выдувает пыль из отверстия наружу. Нескольких секунд хватит для продувки.

Если чистка не удастся на месте, форсунку следует извлечь, прочистить и промыть. Установить на место после просушивания.

650 руб. 550 руб.

Комплекты жиклеров, форсунок с разными выходными диаметрами сопел предназначены для перевода газовой плиты GEFEST «ГЕФЕСТ» с магистрального газа на баллонный (пропан-бутан).

ВНИМАНИЕ Необходимо знать год выпуска плиты. Количество жиклеров в комплекте – 5 штук

Количество жиклеров в комплекте – 5 штук.

С вещами, которые послужили долго и стали привычными, рачительному хозяину расставаться тяжело, не правда ли? Если вы приобрели новую газовую плиту, а прежняя ещё работоспособна, то, согласитесь, рациональнее отвезти её на дачу, где она ещё много лет прослужит.

Для перевода на баллонный газ понадобится всего лишь замена жиклеров в газовой плите. Это, имея навыки ремонтных работ, совсем не сложно выполнить самостоятельно, так что можно сэкономить и на покупке, и на вызове мастера. Для чего нужна замена и как она делается мы подробно рассмотрим в нашей статье. Приведем пошаговые инструкции, снабдив их наглядными фото и полезными видеороликами.

Как перевести газовую плиту на балонный газ

В целом настройка газовой плиты под балонный газ не сложная, чтобы грамотно приспособить плиту необходимо всего лишь поменять жиклеры подачи газа в горелки. Это легко выполнить своими руками, не нанимая для этого специалистов.

Подача газа в горелку осуществляется при помощи специального отверстия в жиклере, который является неотъемлемой частью любой газовой плиты. Отверстие может быть разного диаметра, в зависимости от давления в системе газоснабжения. Конечно же, давление в центральных газовых магистралях заметно выше, чем в обычном газовом баллоне, соответственно и диаметр отверстия в жиклере должен быть меньшим.

Часто в комплекте с газовой плитой производитель прилагает и набор жиклеров, предназначенных для разного вида газовых смесей – природный газ, пропан-бутан и т.д. Но если их не оказалось или плита покупалась давно, ничего страшного, нужные жиклеры можно купить в магазине.

Выбираем жиклер под балонный газ

Жиклеры (другие названия: форсунки, инжекторы, сопла и т.д.) для газовых плит не являются дефицитом, их можно купить в специализированных торговых точках – рынки, магазины. По виду жиклер похож на обычный болт с нанесенной резьбой, однако в отличии от последнего в центре имеет отверстие, через которое, собственно, и проходит газ. Как мы уже говорили ранее, отверстие может быть разного диаметра, и обычно его значение выбито на торце изделия.

Прежде чем покупать жиклер, следует определить, какой диаметр нужен. Это важный момент, поскольку неправильно выбранные жиклеры не позволит плите нормально работать, а то и вовсе сделает это невозможным.

Понять, что плита после замены жиклеров работает правильно, не сложно:

пламя должно гореть без шипения, без желтых примесей и красных языков;

при зажигании конфорки не допустимы хлопки, пламя не должно внезапно гаснуть.

Необходимый диаметр отверстия жиклера указан в инструкции к газовой плите, если инструкция потерялась, то сведения о вашей плите и руководство к ней легко найти в интернете.

Категорически не рекомендуем самостоятельно менять диаметр отверстия жиклера путем зачеканки или высверливания – новые жиклеры не дорогие, а «доработка» в домашних условиях может плачевно сказаться при эксплуатации плиты.

Какие необходимы инструменты

Для настройки газовой плиты под балонный газ и последующему ее подключению к газовой емкости, потребуются следующие инструменты:

в первую очередь, новые жиклеры;

ключи на 7 мм, гаечные или рожковые;

новый гибкий шланг, длиною 1,5 метра или более. Послужит для подключения плиты к газовому баллону;

уплотнитель и газовый редуктор с выходным давлением 30 mBar.

Для чего нужны форсунки (жиклеры) в газовой плите

Так как у различных типов газа процесс горения имеет свои особенности, то подключение газовой плиты к баллону с пропаном и газопроводу должно осуществляться с правильно подобранными жиклером.

Если плита настроена на сжиженный газ из баллона, то отверстия в жиклерах должны иметь диаметр меньший, чем у аналогичных под природный газ. Это объясняется разностью давлений:

  • В баллонах газ находится под высоким давлением.
  • Давление газа в магистральной трубе ниже, чем в баллонах.
