Что такое газгольдер?

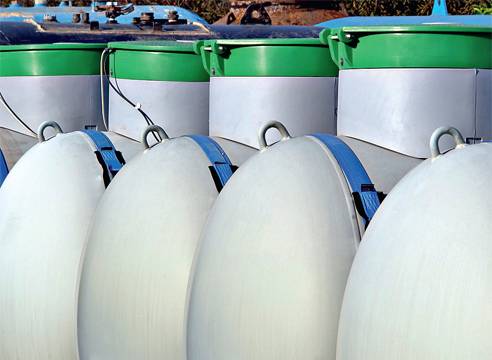

Газгольдер – резервуар, предназначенный для хранения сжиженного углеводородного газа, используемого в промышленности, а также для создания автономного отопления частных домов и коттеджей. Для изготовления сосудов используют сталь, железобетон, а также синтетические материалы. Резервуары бывают разного объема, и отличаются способом установки. Но основных видов всего два:
- Оборудование низкого давления 4-5 кПа с переменным объемом (бывают мокрые и сухие).
- Газгольдер высокого давления с постоянным объемом. Рабочее давление газа в таких сосудах 70-3000 кП.
По способу установки различают горизонтальный и вертикальный газгольдер, а также наземный и подземный. Для подземных моделей необходимо создание специальных котлованов и обустройства бетонной плиты, а это – дополнительные статьи расходов для владельцев. При этом, наземные варианты резервуаров более подвержены воздействию погодных факторов, и их работа при очень низких температурах может происходить с небольшими нарушениями. Однако качественное оборудование, изготовленное известными производителями, проходит все необходимые этапы проверки и испытаний, и полностью адаптировано к использованию в условиях нашей страны.
Где и как расположить газгольдер на участке?
Каждый владелец земельного участка, мечтающий обзавестись собственным газовым хозяйством – установить газгольдер, рано или поздно, независимо от того в городе ли он проживает или в сельской местности, задумывается о том, как разместить резервуар таким образом, чтобы не превращать несчастные несколько соток в промышленную зону. Как сделать это красиво, со вкусом. Чтобы и польза от газа была, и эстетичный вид участка сохранился.
Сделать это не сложно:
Заострите внимание на аспекте инженера – дизайнера .
Обратитесь к «свободным» дизайнерам
Проявите личное творчество. Целесообразнее и дешевле.. Какой бы выбор вы не сделали, главное выдержать технические нормативы
Расстояния до объектов, расположенных на территории должны составлять:
Какой бы выбор вы не сделали, главное выдержать технические нормативы. Расстояния до объектов, расположенных на территории должны составлять:
– до соседнего участка – 20 м.;
– до уличной осветительной линии – 15 м.;
– до строений – 10 м.;
– до дороги, водопровода, канализации – 5 м.
Ближе указанных расстояний нельзя. А вот дальше, пожалуйста. Цена пары лишних метров трубы не окажет существенного влияния на ваш бюджет.
Возможные решения оформления:
– охранную зону газгольдера засейте газонными травами;
– прекрасно будет смотреться цветник.
Что делать с выступающей из земли горловиной?
Организуйте альпийскую горку.
При этом паспортная табличка должна быть легко досягаемой.
Кустарники, а тем более деревья высаживать в охранной зоне нельзя.
Проявив инициативу и вдумчивый подход на этапах проектирования и монтажа,
потом в течение нескольких десятилетий вы будете наслаждаться собственным творчеством – ландшафтным дизайном, созданным личной фантазией и руками.
При этом в холодное время года, созерцая своё творение через окно, будете ощущать окутывающее тепло, исходящее от котла, питаемого автономным газом.
Как защитить колонку от замерзания?
У вас замерзает газовая колонка через трубу дымохода, и вы не знаете, что следует делать, чтобы избежать этой проблемы? Давайте разберемся детальнее в этом вопросе.
В инструкции к оборудованию прописан температурный режим, при котором оборудование функционирует нормально. При понижении наружной температуры отдельные узлы водонагревателя могут выйти из строя. Если прибор находится на гарантии — это вовсе не означает, что волноваться совершенно не о чем. Компания-производитель четко прописывает нормы эксплуатации, нарушение которых грозит потерей гарантии.
Если местонахождение колонки — неотапливаемое помещение, а само оборудование оснащено дымоходом, проблема решается установкой обратного клапана, препятствующего прохождению морозного воздуха через дымоход непосредственно к корпусу устройства
Избежать обмерзания можно, если своевременно слить воду. Это касается не только дачных колонок, но и устройств, которые находятся в частных домах или квартирах.
Сливать воду необходимо в следующих случаях:
- аномально морозная погода;
- частые перебои с подачей электроэнергии;
- неотапливаемое помещение.
Такая мера не помешает, если вы уезжаете на неделю и больше, а, значит, газовая колонка не будет эксплуатироваться.
Чтобы слить воду, перекрывают газовый вентиль и входящий кран подачи воды. Затем открывают горячую воду на смесителе и ожидают, пока вода не сольется полностью.
Избежать дорогостоящего ремонта позволяет использование режима «Зима-Лето», если, конечно, колонка оснащена им. Увеличивая градус нагрева, вы спасаете оборудование от обмерзания
Возможен и другой случай, когда колонка находится в теплом помещении и все равно замерзает. Часть трубы, находящаяся в помещении, остается теплой. А та ее часть, в которую попадает «уличный» воздух, уходит в минус. Конденсат, образующийся в трубе, превращается в лед, который, в свою очередь, сковывает обратный клапан. Отведение газов из колонки будет, таким образом, заблокировано – вентилятор не сможет открыть клапан. Включить колонку в такой ситуации будет невозможно.
Решение проблемы достаточно простое. Можно воспользоваться обычным бытовым или строительным феном. Прибор нужно включить в режиме максимального нагрева. Теперь осталось нагреть трубу. Лед быстро растает, и клапан будет освобожден. Теперь можно включать колонку и дать ей поработать минут 10, чтобы дымоотводящая магистраль полностью прогрелась и просохла.
Иногда причиной обмерзания являются проблемы с вентиляцией или изъяны изготовления корпуса. Если прибор на гарантии, следует обратиться в сервисный центр. Если гарантийное время прошло, помогает герметизация корпуса.
Как избежать замерзания редуктора?
Существует несколько способов избежать замерзания. Например, можно построить над этим элементом газгольдера специальное укрытие чтобы обезопасить устройство от попадания в него влаги.
Чтобы газовый редуктор служил долго и без поломок, постоянно перед началом отопительного сезона осматривайте его на предмет повреждений
Второй способ избежать проблемы замерзания редуктора – выбрать качественный аппарат. Большинство в зиму замерзает даже без попадания влаги внутрь. Их приходится утеплять или отогревать.
Если же приобрести хороший регулятор подачи газа, он сможет стабильно работать и выдавать нужное выходное давление даже в самые лютые морозы. Например, лидерами продаж среди редукторов для газгольдера являются приборы фирм Rego и Gok. Выбирайте редукторы с высокими патрубками, чтобы снизить вероятность их замерзания.
Устанавливайте редукторы с более высокими патрубками, чтобы они не находились глубоко в земле – это предотвратит замерзание газгольдера
Наиболее же оптимальный вариант – это приобретение дорогостоящего оборудования и сооружение для него специального укрытия с электроподогревом. Такое решение позволит максимально продлить срок эксплуатации газгольдера с редуктором и избежать проблем с его использованием.
Другие варианты, как избежать замерзания редуктора:
установить газгольдер, имеющий высокую горловину;
приобрести устройство с мультиклапаном и высокими патрубками
Здесь также важно его правильно установить, чтобы патрубки не были глубоко посажены в землю;
приобрести влагозащищенный редуктор, в котором дыхательные клапаны имеют высокие патрубки;
использовать только топливо высокого качества.. Если вы видите проблемы в работе своего редуктора, лучше разберите его и устраните все неполадки до замерзания, так как потом отогревать его будет куда сложнее

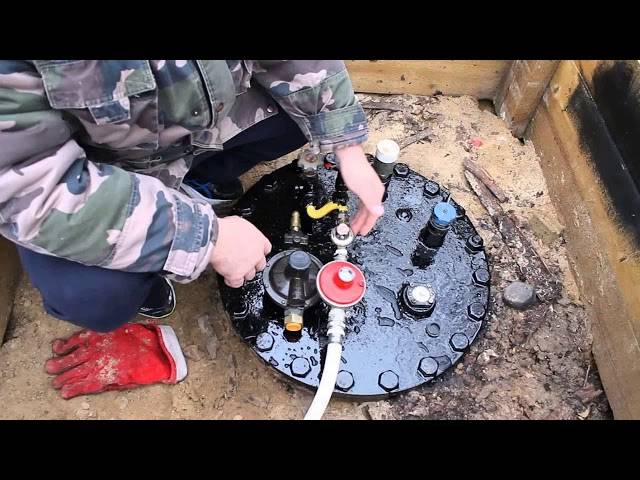

Если вы видите проблемы в работе своего редуктора, лучше разберите его и устраните все неполадки до замерзания, так как потом отогревать его будет куда сложнее.
Регулярное обслуживание устройства
Нередко влага в редукторе появляется в ходе эндотермического процесса испарения газа (в газгольдере и редукторе поглощается тепло, они становятся очень холодными, и на их поверхности появляется конденсат), она может накапливаться даже при сооружении всевозможных укрытий.
Поэтому важно периодически проводить профилактическое обслуживание аппарата – снимать его с газгольдера и проводить чистку и сушку. Это можно сделать самостоятельно, а можно пригласить мастера, который разберет, почистит от грязи и пыли, заменит износившуюся мембрану или пружину, а если есть необходимость, подрегулирует давление
Способ быстро отогреть редуктор
Если уже возникла аварийная ситуация и редуктор замерз, его можно облить кипятком. Категорически запрещено нагревать прибор при помощи открытого огня или приборами со спиралью, например, фен. Это может привести к воспламенению газовой смеси.
Простой греющий кабель и другие электроприборы также не рекомендуется использовать, поскольку в случае короткого замыкания возможно возникновение искры которая может стать причиной последующего взрыва газа в газгольдере.
Для отогревания редуктора газгольдера допускается использование безопасного греющего кабеля, при котором исключено появление искры и воспламенение
Определить, замерз ли редуктор, можно, если давление газа на выходе слишком нестабильно. Оно может отсутствовать, резко увеличиваться или уменьшаться при стабильной работе котла. Если вы наблюдаете хоть одну из этих проблем, стоит обратиться к мастеру.
Набор для обогрева редуктора
Способ использовать кипяток для отогрева редуктора, как правило, помогает ненадолго, поэтому, если у вас есть профессиональные навыки, позволяющие самостоятельно отремонтировать редуктор, рекомендуем приобрести:
- безопасный греющий электрический кабель;
- теплоизоляционная скорлупа для помещения в нее редуктора;
- вилка 2 метра от газгольдера.
Этот комплект можно установить самостоятельно, если есть опыт работы с газовым оборудованием, но если же такого опыта нет, стоит обратиться к специалистам
Ведь любое неосторожное движение может “добить” и без того поврежденную льдом мембрану редуктора

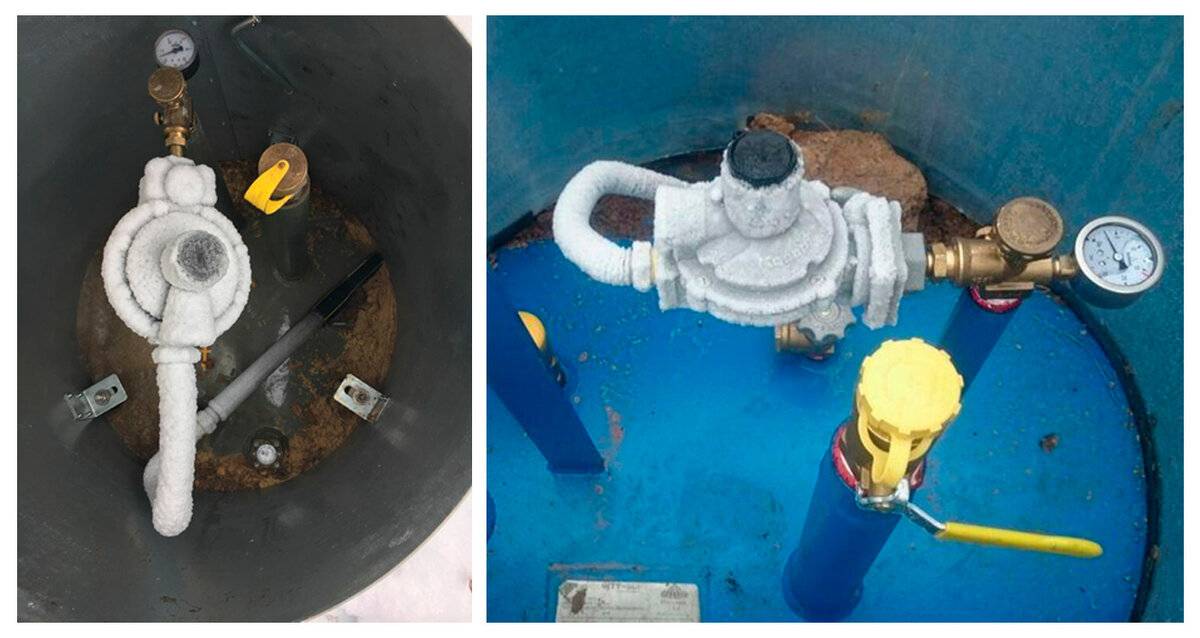

Замерзает редуктор
Комментарий по ситуации

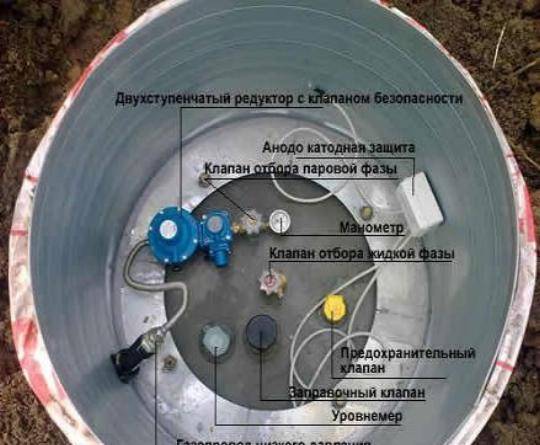

Редуктор контролирует давление между емкостью и газопроводом. Прибор снижает показатель 1.5-16 бар до 22-100 мбар. Если давление не настроить, оборудование в доме нельзя использовать: котел уйдет в ошибку, плита станет опасной для готовки.
Внутри редуктора находится подвижная подпружиненная мембрана. Она реагирует на изменение входного давления и обеспечивает одинаковое выходящее. Для нормального перемещения мембраны с внешней стороны корпуса выполнено «дыхательное» отверстие.
Именно через отверстие в прибор попадает вода при затоплении. Жидкость не мешает движению мембраны, но при понижении температуры превращается в лед и блокирует работу редуктора.
Газгольдер: устройство и принцип работы газоснабжения
Процесс газообразования протекает автономно, владельцы никак в него не вмешиваются, ничего не поправляют, не настраивают и не регулируют. После монтажа, заправки и первичной настройки система работает без вашего участия.
Сжиженный углеводородный газ (СУГ) находится в резервуаре одновременно в жидкой и газообразной фазах. СУГ состоит из двух компонентов:
- Пропан. Температура кипения -42.1°С.
- Бутан. Температура кипения -0.5°С.

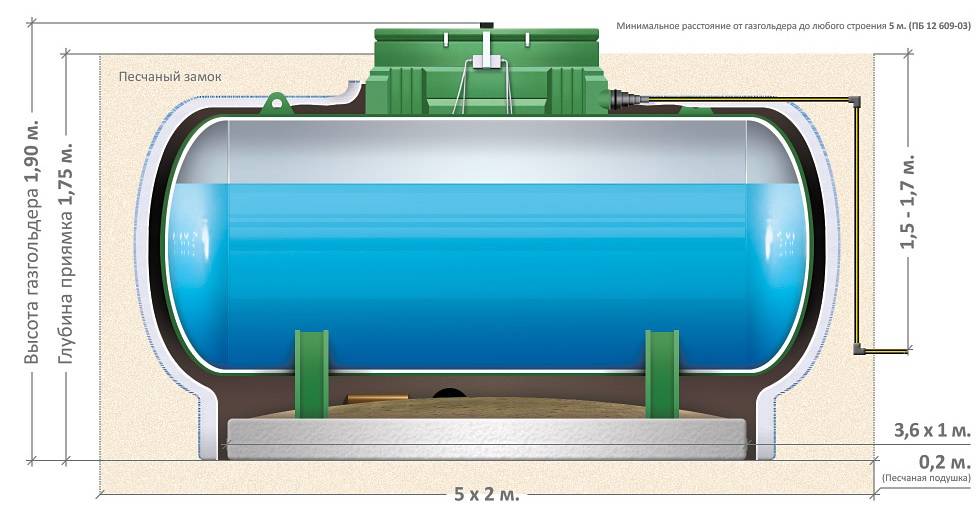

Газгольдер по инструкции закапывают на глубину не менее 0.6 м до верхней образующей корпуса. На практике даже ниже — в зависимости от глубины промерзания грунта. Под землей сжиженный газ испаряется в любой мороз.
После повышения давления насыщенного газа процесс парообразования останавливается. Содержимое бочки приходит в равновесное состояние: жидкость не кипит, газ находится под постоянным давлением.
В таком виде СУГ пребывает до двух лет без расслаивания на отдельные газы. Емкость можно временно законсервировать без откачки топлива. Бесперебойной работе газоснабжения могут помешать только затопление редуктора и перекрытый доступ к арматуре.
Если грунтовые или паводковые воды затопят ревизионный колодец, добраться до заправочного клапана или аварийного крана получится только после откачки. Если вода замерзнет, придется сначала растопить лед. В обоих случаях необходимо снять и просушить редуктор.
Чтобы предотвратить затопление, нужно правильно выбрать емкость:
| Стандартная. Оборудование закреплено на низких патрубках (высота до 10 см). Конструкция подходит для монтажа на участках с низкими грунтовыми водами, когда нет опасности затопления |
| С высокими патрубками (до 50 см). Арматура выведена за пределы возможного уровня воды. Система продолжает работу, даже если ревизионный колодец затоплен |
| С высокой горловиной (50–80 см плюс 10 см на патрубки). Используется на участках с болотистой местностью |
При необходимости монтажники поднимают редуктор на удлиненный патрубок, чтобы вода больше не попадала внутрь устройства.
Кстати
Если вы не уверены, какая модель газгольдера лучше для вашего участка, поговорите с инженером.
Посоветоваться

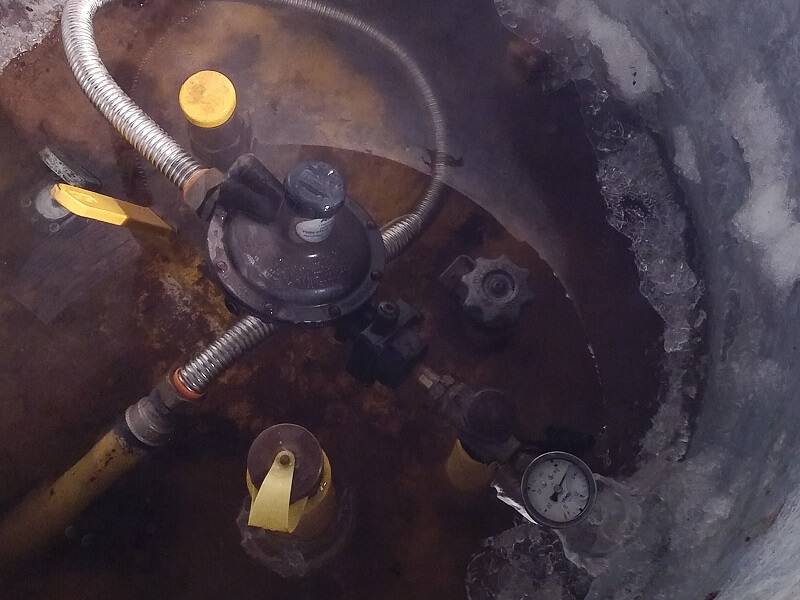

Затопило горловину
Комментарий по ситуации
Появление воды не страшно: даже если арматура затоплена — газовое оборудование продолжает работать. Проблемы начнутся, когда жидкость замерзнет. Или если редуктор останется сырым при заморозках.
В моделях с низкими патрубками слой воды или льда перекрывает доступ к арматуре. Это мешает заправке и обслуживанию. Если арматура скрыта льдом, владелец не может быстро отключить систему при аварии. Ситуация показана в видео:
Вывод: воды в горловине быть не должно. Но если вода появилась — ее необходимо откачать, а затем просушить оборудование.
Причины затопления горловины
Монтажная бригада неправильно установила емкость с высокими патрубками. Край ковера (колодца) расположен слишком низко, и вода во время дождя и паводков натекает сверху.
У газгольдера низкие патрубки, поэтому горловина постоянно в воде.
На этапе монтажа емкости владелец не учел паводки или высокие грунтовые воды.
Ответ инженера Евгения Калинина
Обратите внимание: проблемы начались когда хозяйка откачала жидкость, до этого отопление работало. Под слоем воды была положительная температура. Когда жидкость удалили — влажный редуктор быстро замерз
Когда жидкость удалили — влажный редуктор быстро замерз.
Владелица все сделала правильно: через несколько часов вода могла замерзнуть вместе с редуктором. Для ремонта пришлось бы сначала отогревать оборудование. После откачивания жидкости обязательно снимите и просушите оборудование.
Если хотите устранить проблему, лучшее решение — подъем редуктора. Дренаж в этом случае не поможет. Весной горловину все равно затопит.
Осушение почвы работает так: перфорированная труба диаметром 30-40 см укладывается кольцом вокруг ковера и засыпается грунтом. Отвод расположен под уклоном, поэтому вода уходит в землю подальше от ковера.
Весной земля успевает оттаять только сверху, на полметра в глубину грунт еще мерзлый. Талая вода собирается в трубке, но отвод находится в промерзшей почве. Поэтому не может увести жидкость в землю. Ковер затопляется.
Как устранить затопление
Откачайте воду насосом или удалите вручную.
Просушите арматуру до полного удаления влаги.
Если в воде оказался редуктор — перекройте газ, снимите узел и просушите отдельно.
Как предотвратить погружение арматуры в воду
Если на участке высокие грунтовые воды — используйте модель с высокими патрубками или горловиной. Проследите за правильной установкой емкости.
Соорудите вокруг горловины дополнительный выступ. Например, железобетонное кольцо.
Нужна ли откачка конденсата из газгольдера
Если осадком является жидкий бутан, который наряду с пропаном считается рабочим компонентом системы автономного газоснабжения, возникает резонный вопрос – стоит ли выполнять его откачку. Следует понимать, что откачанный “конденсат” никто не утилизирует. Как правило, его смешивают с пропаном, после чего поставляют другим клиентам.
Можно ли назвать такую деятельность мошенничеством? Скорее это лукавство со стороны поставщика, поскольку жидкий бутан по своей сути не является не испаряемым осадком и при изменении условий эксплуатации вполне может перейти в газ. Подробнее про различные виды мошенничества можете узнать в статье «Заправить газгольдер и не быть обманутым».
В случае забутанивания более правильным подходом является постепенное добавление СУГ с высоким содержанием пропана. В результате бутан будет постепенно смешиваться с пропаном и вырабатываться. Если же поставщик настойчиво предлагает именно услугу откачки, то следует поинтересоваться о дальнейшей судьбе газового “конденсата” газгольдера и по результатам ответа сделать соответствующие выводы о компании.
Как выявить тяжелые фракции в пропан-бутановой смеси
В отличие от забутанивания, присутствие тяжелых фракций в газохранилище вызывает необходимость их откачки. Однако определить наличие посторонних компонентов может только профессионал. Для этого через дренажный вентиль сливается часть сжиженной смеси и производится ее анализ (определяется плотность и некоторые другие характеристики). Чистый пропан-бутан при нормальной температуре и атмосферном давлении быстро испаряется, не оставляя следов, тогда как влажный осадок свидетельствует о присутствии посторонних нефтепродуктов в смеси.

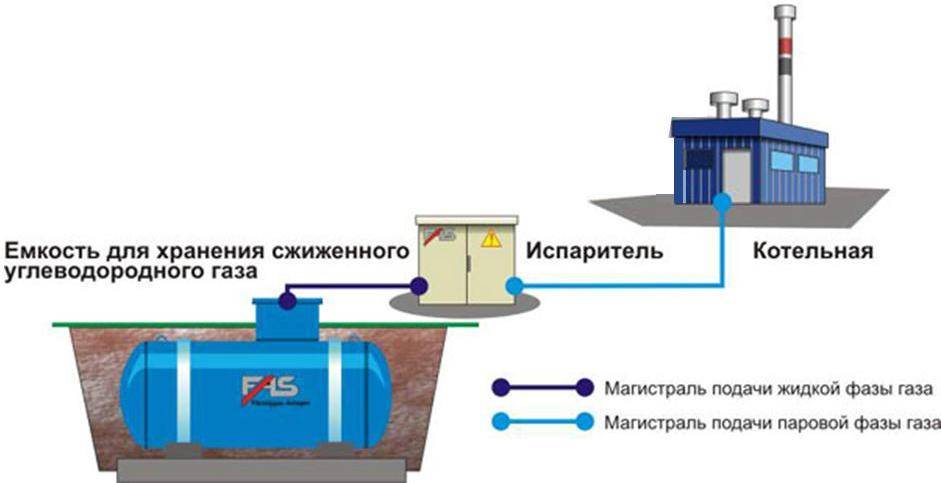

Схема подключения от газгольдера до частного дома
Кроме резервуара в системе задействованы газопровод и цокольный ввод. Газовая труба нуждается в осмотре и обслуживании, но сам трубопровод невозможно контролировать без отключения емкости. Поэтому его проверяют и прочищают сотрудники сервисной службы.
Перед домом монтажники поднимают газопровод до уровня пола первого этажа и вводят в здание — сваривают цокольный ввод. Для защиты от замерзания конструкцию иногда помещают в специальный теплоизоляционный футляр. Отдельно следить за вводом не нужно.
Конденсатосборник
Оборудование монтируют в нижней точке газопровода и используют для сбора конденсата: бутана в жидкой фазе, тяжелых углеводородов, воды. Благодаря устройству газопровод работает нормально, пробки не образуются, жидкая фракция не попадает в котел.
Не проверяете. Специалисты по техобслуживанию откачивают конденсат, если возникает проблема с подачей газа. В остальных случаях оборудование испаряет осадочные фракции.
Манометр на цокольном вводе
Прибор показывает финальную отметку давления во внутренней сети и возможные перебои в подаче газа. В идеальных условиях значение соответствует показаниям манометра после редуктора (если устройство подключено).
Проверяете — третья точка контроля. Если давление упало и газа не хватает, нужно искать причину по цепочке: проверить уровень СУГ, показатели до и после редуктора.
Иногда еще один манометр монтируют в доме — непосредственно перед котлом или газовой плитой. Прибор необязательный: его устанавливают для дополнительной проверки давления.
Причины образования не испаряемых осадков и забутанивания емкостей
В качестве не испаряемых осадков могут выступать тяжелые фракции продуктов, которые остаются после переработки нефти, или жидкий бутан, не способный переходить из жидкого состояния в газообразное. Причин этому может быть несколько:
- Применение одной емкости для транспортировки разных нефтепродуктов. Если перед заправкой СУГ резервуар газовоза или железнодорожной цистерны не был нормально очищен, в пропано-бутановую смесь вполне может попасть посторонняя фракция, которая в процессе эксплуатации резервуара осядет на дне, занимая полезный объем газохранилища. Стоит отметить, что проблема отсутствия контроля качества газа, хоть и существует, не является критичной, поскольку возникает, как правило, у неопытных поставщиков. Если работать с проверенными компаниями, которые дорожат репутацией на рынке, то вероятность появления тяжелой фракции в смеси СУГ можно свести к минимуму. А значит не придется прибегать к услуге откачки конденсата из газгольдера.
- Неправильный монтаж газохранилища. Температура кипения бутана равна -0.6 ºС. Именно на этот показатель нужно ориентироваться при монтаже резервуара. Для каждой местности существует показатель глубины промерзания грунта. Если емкость будет располагаться выше этой отметки, то бутан просто не сможет переходить в газообразное состояние и система через какое-то время перестанет функционировать. Произойдет так называемое забутанивание газохранилища, в результате чего владелец загородного дома может остаться без газа в морозы.
Как безопасно отогреть глушитель?
Возникает вполне логичный вопрос, касающийся наиболее действующих методов обогрева замерзшего глушителя в условиях незаводящегося мотора:
- На самом деле, решить эту проблему не так сложно, если иметь под рукой строительный фен и возможность подключения к электрической сети.
- Если же такая методика является неактуальной, то водителю не останется ничего, кроме как отбуксировать авто на мойку, где глушитель отогреют с помощью теплой воды.
- При этом ни в коем случае не следует использовать слишком горячую воду и уж тем более крутой кипяток, контакт со льдом которого повлечет за собой появление трещин на выхлопной трубе.
- Существует и экспресс-метод, который подойдет только тогда, когда обледенению подверглась выходная часть выхлопной трубы. В этом случае можно будет проделать длинное сквозное отверстие в толще льда, используя для этих целей отвертку, что обеспечит выход выхлопных газов наружу.
- Если же после проделанных манипуляций двигатель так и не заведется, то становится очевидным скопление и замерзание конденсата в самом глушителе. Но прежде чем прибегать к его прогреванию паяльной лампой или газовой горелкой, нужно будет определить точное место замерзание жидкости, что не так уж просто.
Основные признаки неполадки, которые могут символизировать о замерзании
Как правило, при замерзании редуктора имеет блокировка работы автономной системы газификации, понижение давление газа. В таких ситуациях рекомендуется воспользоваться услугами профессионалов. Они проведут комплексную диагностику работы котельного оборудования в целях выяснения причины поломки. Если проблемы будут обнаружены в колебании динамического давления, то специалист проведет осмотр газгольдера. Нередко даже при качественном монтаже газгольдера на мембране может образовываться лед. В таком случае редуктор снимается, просушивается и устанавливается обратно
Важно поднять редуктор газгольдера выше уровня земли.
Выводы и полезное видео по теме
Ниже в нескольких видеороликах вы можете получить подробную информацию о причинах замерзания редуктора газгольдера и как его разморозить, а также как правильно выбрать сам газгольдер.
Принципы правильного выбора газгольдера и его установки на участке:
Основные причины замерзания редуктора газгольдера и способы их устранения:
Итак, замерзание редуктора газгольдера и даже самой емкости – частое явление в зимнее время. Выбор неудачной газовой смеси, использование дешевого оборудования, отсутствие своевременной профилактики для редуктора – все это приводит к аварийным ситуациям.
Для устранения проблемы рекомендуется обращаться к специалистам, которые аккуратно разморозят газгольдер и возобновят его работу. В дальнейшем же стоит подумать об утеплении всей системы, чтобы подобные ситуации не повторялись.
Если вы сталкивались с проблемой замерзания газгольдера или его редуктора у себя на участке или имеете профессиональные знания в этой области, оставляйте свои комментарии, задавайте вопросы, делитесь собственным опытом.
