Изготовление желонки для самостоятельного бурения скважины

Изготовление своими руками желонки для очистки скважины

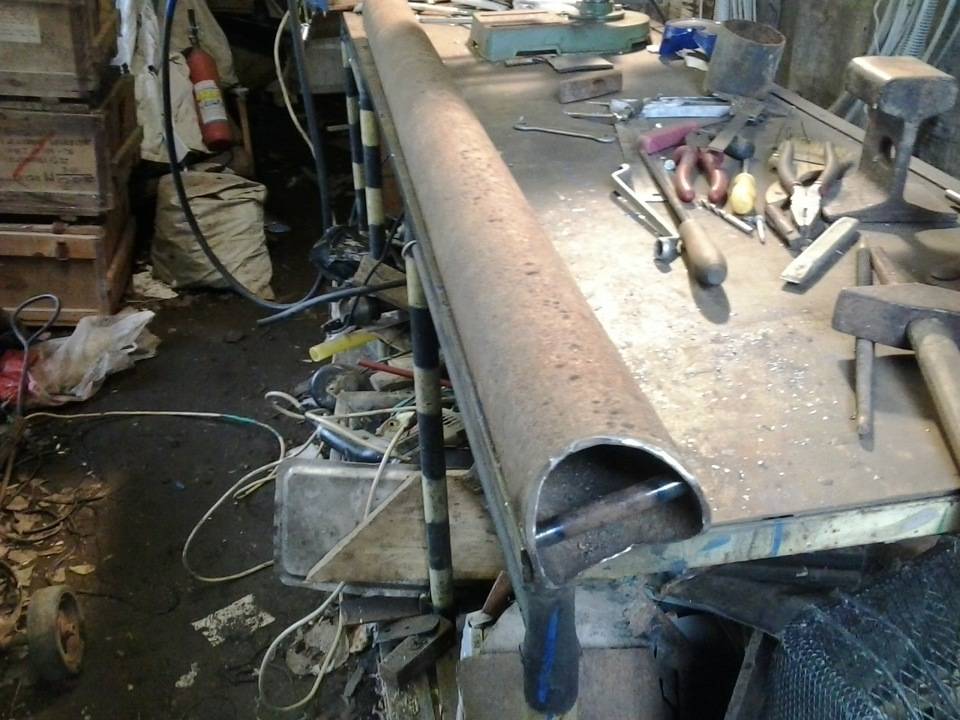

Основа конструкции желонки – это труба, правильный подбор габаритов которой влияет на эффективность процесса очистки скважины. Как правильно выбрать трубу для желонки:

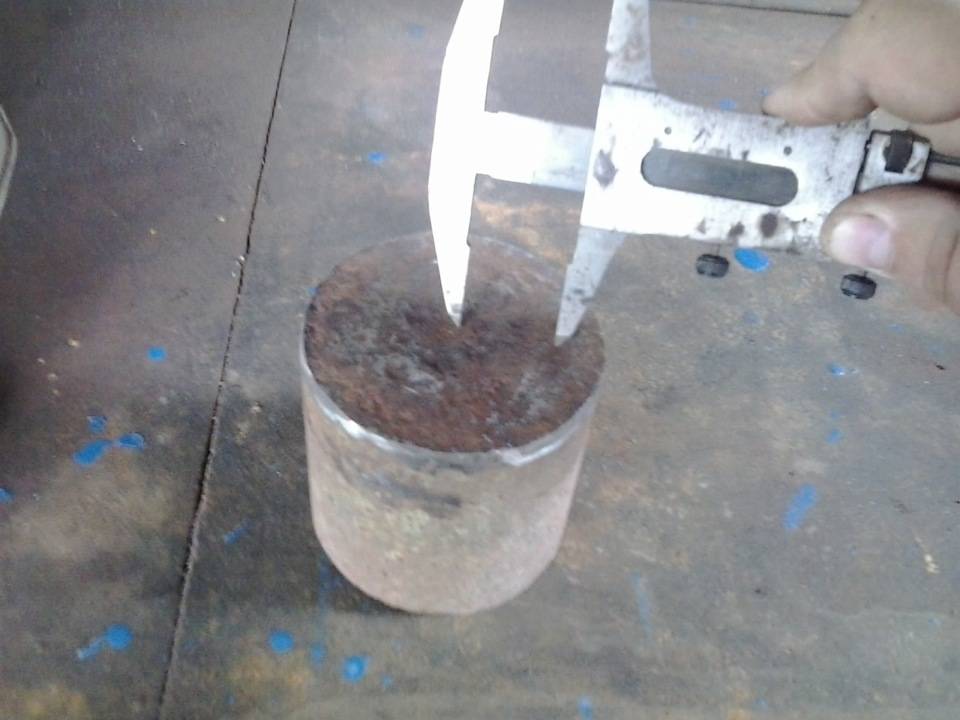

Основными размерами трубы для желонки являются ее наружный диаметр и длина отреза, ведь чем с меньшим зазором она будет входить в скважинную трубу, тем лучше будут очищены стенки, но при этом недостаточный зазор между стенками скважины и желонкой может провоцировать ее заклинивание. Длина желонки для скважины — не менее важный размер, т.к. короткая труба будет передвигаться с большими перекосами, а излишняя ее длина значительно утяжеляет конструкцию и может спровоцировать заклинивание желонки при обнаружении перекосов водозаборной трубы.

Наружный диаметр желонки для очистки скважин необходимо подбирать на пару сантиметров меньше диаметра скважины, а длина желонки может варьироваться от 60 см до 1,5 м в зависимости от ее наружного диаметра.

Толщина стенки трубы для желонки – пусть и дополнительный размер, который может составлять 2-4 мм, но существенно влияющий на процесс очистки, т.к. чем толще стенка, тем тяжелее желонка, что существенно повышает пробивающую инерцию. Но, толстая труба при значительной ее длине может привести к избыточной массе для беспроблемного подъема, ведь необходимо не забывать, что желонка для очистки скважины наполнится заиленной жидкостью.

Желонка для скважины может изготавливаться с разными конструкционными клапанными системами:

• Клапан в виде шара – самая надежная конструкция, изготовление которой потребует поиска металлического шара подходящего диаметра (не менее 2/3 и не более ¾ внутреннего диаметра желонки). Такой шар либо специально точат на токарном станке, либо «добывают» из подходящего подшипника, металлолома. Для изготовления клапана переднюю (пробивную сторону) заглушают мощной металлической шайбой с коническим посадочным местом под шар. Шайба надежно приваривается в углублении трубы от рабочего (пробивного) края на расстоянии 3-5 см.
• Лепестковый клапан – достаточно эффективен, но недолговечен, т.к. из-за большой массы поднимаемого мусора может повреждаться. Лепестковый клапан может изготавливаться из тонкого пружинного металла или полимера. Проще всего изготовить такой клапан с принципом действия шторок, т.е. располагаемая внутри трубы пластина вырезается в виде овала, за счет чего «шторка», выгибаясь от центра к краям, упирается в стенки желонки. «Шторка» клапана крепится к трубе по центру, а ее эллипсовидные края обеспечивают прохождение грязевого потока только в одну сторону.

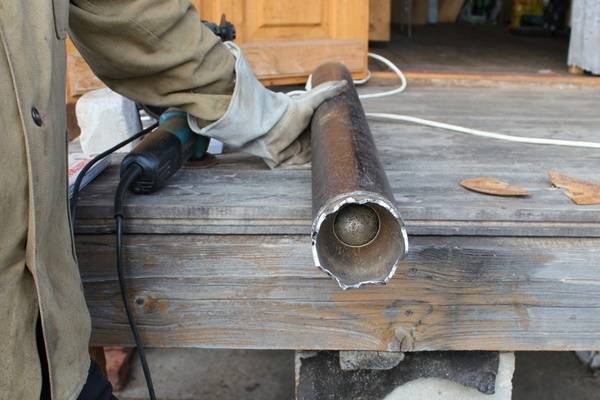

• Пробивающий край трубы рекомендуется заточить таким образом, чтобы заточка была односторонней с внутренней стороны, что обеспечит более легкое срезание наростов со стен и облегченное пробивание в глубину заиленного участка трубы.
• Желонка на своем пути может столкнуться с твердыми включениями, что может достаточно быстро затупить заточенный край, поэтому рекомендуется рабочий край желонки термически закалить.
• Чтобы шаровой клапан и крупный мусор, который может спровоцировать заклинивание желонки в скважине при ее подъеме, не выходили с тыльной стороны желонки, там необходимо надежно закрепить крупную сетку или мелкую решетку.
• Для управления и подъема желонки для скважины с ее тыльной стороны внутри приваривается мощный (большого диаметра) прут, к которому надежно крепится подъемный трос.
• В случаях предполагаемого большого заиливания скважины для ускорения и облегчения процесса очистки желонку для скважины модернизируют: тыльную сторону наглухо заваривают с отводом (штуцером) под шланг вакуумного насоса для перекачивания шлама или загущенных жидкостей с механическими включениями. Такая система позволяет не проводить множественные подъемы желонки, а только ее приподнимать и опускать, при этом размягчаемый ил своевременно выводится из скважины, что позволяет качественно провести очистку водозабора.

Отдельно стоит отметить, что перед первичным спуском длинной желонки во избежание ее заклинивания в скважине проводится визуальное исследование сохранности строения водозаборной трубы на отсутствие сильных деформаций.

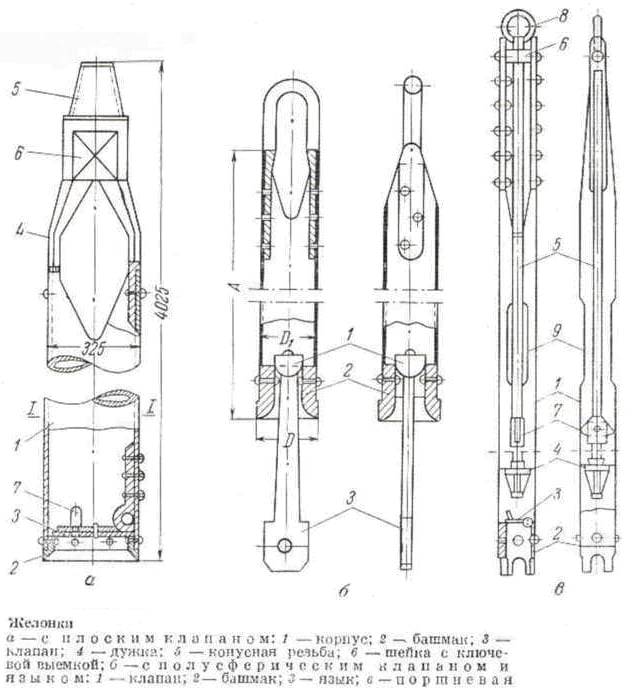

Конструкция желонки

Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.

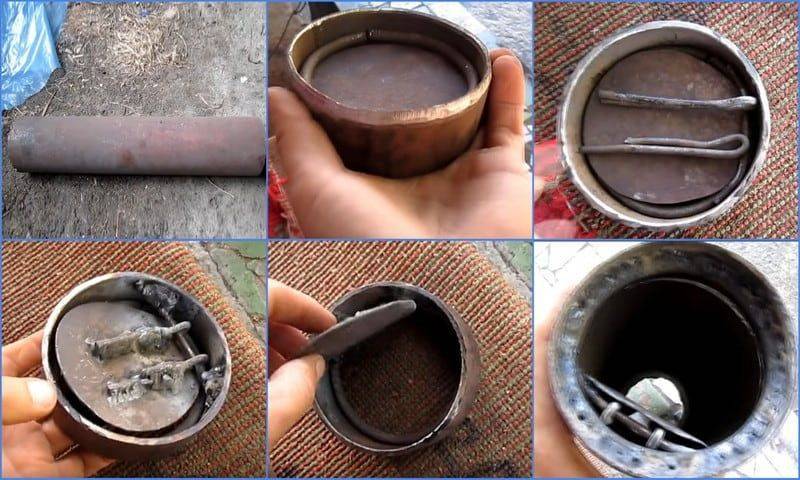

Это самодельная желонка с плоским клапаном — один из вариантов его устройства

Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.

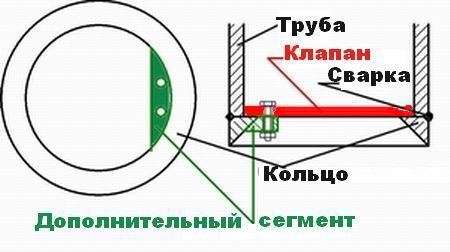

Конструкции плоских клапанов для самодельных желонок

Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.

Конструкция желонки с шариковым клапаном

Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал.  Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.

К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.

В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.

Клапанные системы для желонки

Самый сложный элемент желонки – клапан. Здесь есть два основных варианта: лепестковый клапан и шаровый. Задача у этого элемента одна: впустить грязь или грунт внутрь трубы и не позволить ей вылиться наружу.

Если клапан прилегает плотно, то желонка будет эффективно захватывать не только плотные загрязнения, но и воду, что повысит эффективность очистки. А вот на некоторых легких грунтах бурение можно выполнять и вовсе без клапана.

Вариант №1 – конструкция лепесткового клапана

Лепестковый клапан прост в изготовлении, но не слишком долговечен. Он представляет собой овальную (эллипсоидную) пластину из пружинящего материала: металла или полимера.

Клапан закрепляют по центру трубы. Под воздействием потока воды края эллипса раскрываются, пропуская грунт или ил внутрь желонки. Для более эффективного прилегания клапана к стенкам желонки используют резиновый или кожаный уплотнитель.

Принцип действия откидного клапана похож на работу дверки. При ударе желонки о грунт он давит на дверку, открывая её. А когда желонку приподнимаем для следующего удара, дверка-клапан под действием массы грунта закрывается

При поднимании желонки с лепестковым клапаном его “лепестки” закрываются. Но постоянные движения довольно быстро изнашивают клапан, он просто выходит из строя.

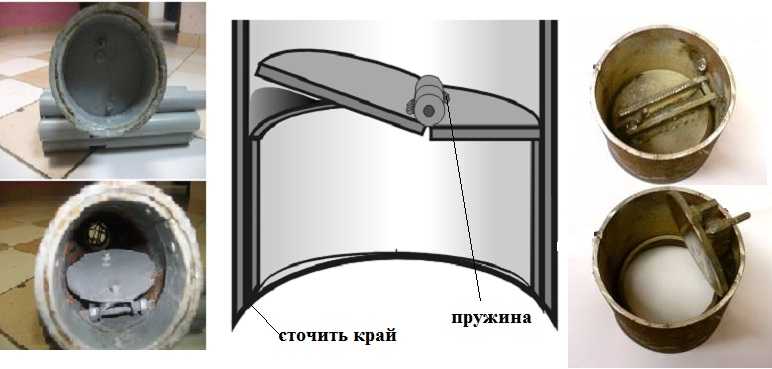

Еще один вариант лепесткового клапана – задвижка на пружине, а закрывается с помощью достаточно мощной пружины.

Конструкция не сложная, ее можно применять и при очистке скважины, и при бурении желонкой. Народные умельцы придумывают и собственные, вполне эффективные варианты клапанов для желонки.

Вариант №2 – изготовление шарового клапана

Шаровый клапан представляет собой воронку, устье которой плотно закрыто шариком соответствующего размера.

Самая сложная задача при изготовлении этого клапана – обзавестись подходящим шариком. Он должен закрывать довольно большую дыру, в которую будет поступать загрязненная вода и быть достаточно тяжелым, чтобы опускаться и закрывать клапан надежно и быстро.

Есть три варианта заполучить такой шарик:

• просто найти его среди старого металлолома, например, снять с большого подшипника;
• заказать изготовление нужной детали у токаря, который выточит шарик на станке;
• самостоятельно сделать шарик, используя подручные средства.

Чтобы сделать шарик самостоятельно, необходимо найти полый пластмассовый или резиновый мячик, такие продаются в магазинах игрушек. В магазине для охотников следует купить достаточное количество свинцовой дроби. Кроме того, понадобится эпоксидный или любой другой водостойкий клей.

Игрушечный шарик разрезают пополам. Каждую половинку заполняют смесью из дроби и клея. После высыхания половинки нужно склеить и отшлифовать, шарик готов.

Вместо свинцовой дроби подойдут любые тяжелые металлические шарики, например, вынутые из старых подшипников. Можно и отлить шарик из расплавленного свинца, но этот процесс немного сложнее.

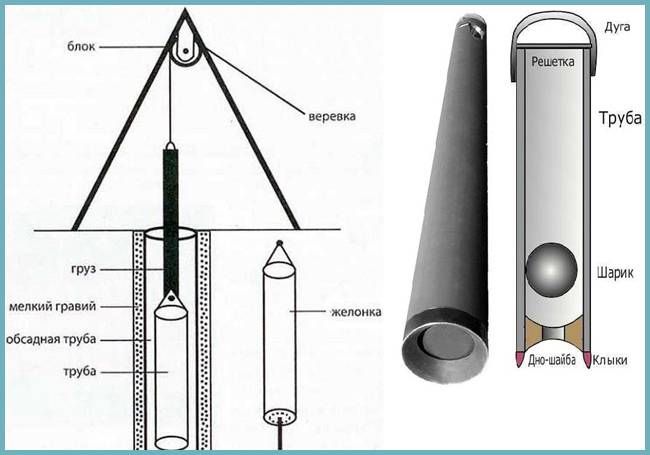

Эта схема наглядно описывает изготовление желонки с шариковым клапаном. Шарик упирается в специальную шайбу на дне, сверху следует установить защитную решетку

Размеры шарика должны составлять примерно 60-75% от диаметра обсадной трубы скважины. Вторая часть шарового клапана представляет собой толстую металлическую шайбу, в которой вырезают воронкообразное посадочное место под шарик. Обычно сначала находят или делают шарик, а потом изготавливают шайбу подходящей конфигурации.

Для шарика вытачивают специальное “седло” с отверстием, которое этот шарик и закрывает. Отверстие клапана должно быть достаточно большим, чтобы внутрь попадало много грунта.

Если этого не происходит, отверстие растачивают, насколько позволяет диаметр шарика. Если принято решение поручить изготовление шарика токарю, то имеет смысл сразу же заказать и седло для него, т.е. весь клапан.

Другие виды электронно-лучевых приборов[править | править код]

Операторы «Большой четверки»

Когда выкапывать гладиолусы — уборка клубней осенью

Процесс изготовления желонки своими руками

Желая создать желонку своими руками, обычно останавливаются на механическом варианте, так как он самый простой и может быть легко изготовлен в домашних условиях.

Желонка с шариковым клапаном

Желонка с шариковым клапаном – более простой вариант в домашних условиях (по сравнению с плоским). К тому же, она прослужит дольше. На изготовление уйдет порядка нескольких часов.

Для изготовления желонки своими руками потребуется:

• сварочный инструмент;
• инструмент для резки по металлу;
• отрезок металлической трубы необходимого диаметра;
• трос;
• металлическая шайба;
• кусок металлической решетки;
• мяч подходящего диаметра, изготовленный из пластика, резины или металла;
• обрезки резины и листов железа.

В качестве клапана для создания такой желонки своими руками подойдет шарик от подшипника или мячик из «сухого бассейна», который нужно надрезать и заполнить смесью из эпоксидной смолы и свинцовой дроби.

Шайбу нужно приварить к нижней части трубы. В ней будет находиться мяч, поэтому он должен быть такого диаметра, чтобы надежно сидеть в отверстии шайбы. Вверху трубы будет находиться металлическая решетка, выполняющая функцию стопора для клапана. В этой же части нужно закрепить металлическую дугу, к ней будет привязываться трос.

Чтобы сделать устройство более мощным, к нижней части можно приварить несколько резцов, которые при попадании в грунт будут рыхлить его.

Желонка с клапаном из пластиковой бутылки

Если нужно изготовить желонку своими руками, но рядом нет металла и сварочного инструмента, подойдет вариант, сделанный из пластиковой бутылки. Годится такое устройство только для очистительных работ, пробурить скважину с его помощью не выйдет.

Для изготовления понадобится гайка и болт, длиной чуть превышающий диаметр трубы. Оставив с краю несколько сантиметров, сверлятся два отверстия для болта.

Клапан эллипсовидной формы вырезается из пластика. Его размер должен быть таким, чтобы плотно прилегать к стенкам трубы, поэтому меньший диаметр эллипса должен совпадать с диаметром трубы.

В клапане проделывают четыре отверстия, через которые продевают проволоку. С помощью этой конструкции клапан будет прикрепляться к болту

К сожалению, такой вариант не слишком надежен, поэтому пользоваться им стоит с осторожностью. Нельзя чересчур сильно бить инструментом об землю, иначе снаряд оторвется

Желонка с шаровым клапаном

Желонка с шаровым клапаном

Стоит отдельно остановиться на том, как собрать желонку с шаровым клапаном. Для этого понадобятся:

• Труба соответствующего диаметра.
• Для дна необходимо использовать достаточно толстый металл, который позволит отфрезеровать конусное отверстие по диаметру используемого шара.
• Для всех стандартных скважин применяется клапанный механизм с шаром, диаметр которого составляет около 40 мм. Профессиональный фрезеровщик справится с изготовлением такого элемента без проблем, если такой возможности нет, то можно воспользоваться подручными материалами, о чем расскажем ниже.
• Чтобы предотвратить всплытие шара при погружении желонки, на внутреннюю поверхность трубы наваривается фиксатор-ограничитель высоты всплывания.

Данная конструкция имеет единственное, но очень важное преимущество. В конструкцию не входит ни одно шарнирное соединение, поэтому надежность данного клапана обратного действия несколько выше

Чем заменить стальной шар?

Изготовить шар из стали зачастую не представляется возможным.

Поэтому, чаще всего используют его заменитель, который получают после некоторой модернизации обычного детского мяча, подходящего по размеру:

Шар для желонки

• Режем мяч по диаметру на две равные половины.
•  Наполняем содержимое двух полученных полусфер смесью из дроби или шариков из подшипника и эпоксидного клея. При этом следим за тем, чтобы форма (оболочка мячика) осталось неизменной.
• После затвердевания клея соединяем детали в один цельный шар при помощи того же эпоксидного клея или другого водостойкого состава.

Полученный в результате шар сможет герметизировать седло клапана даже лучше металлического шара, но его эксплуатационный ресурс не во многом уступает точеному изделию.

Тем более стоит учитывать то, что не всегда есть возможность доставить такой автомобиль к месту размещения водяной скважины на загородном или дачном участке.

https://youtube.com/watch?v=p-hVdwfiapU

Опубликовано: 08.09.2014

1 Назначение и особенности буровой желонки

Буровая желонка – это устройство, которое быстро (но при этом — эффективно) очищает скважину. Несмотря на свою несложную конструкцию, оно может заменить дорогостоящую технику, применяемую специализированными компаниями.

Что же такое же такое желонка для скважины? Это самый обычный отрезок трубы. Он оснащен специальной клапанной системой и имеет определенный размер и диаметр. Благодаря данным особенностям устройство осуществляет полноценную очистку и фильтрацию всей водозаборной трубы.

Основными функциями желонки является сбор грязи и мусора из колодцев (скважин), а также их пробивка. К тому же данное устройство можно создать и самостоятельно, своими руками.

Относительно основных достоинств желонки, то к ним можно отнести самостоятельное выполнение прочистки колодцев (скважин). Само устройство дополняется прочным длинным тросом, позволяющим поместить его на необходимую вам .

Как уже упоминалось выше, желонка представляет собой часть трубы (её отрезок), которая по функциональным особенностям ничем не уступает дорогостоящим агрегатам, предназначенным для очистки скважин (колодцев).

Принцип работы устройства заключается в следующем: мусор из колодца перемещается в клапанную систему (специальный резервуар) и затем постепенно из неё удаляется.

1.1
Виды клапанов и их отличия

Также как и процесс бурения, желонка для колодца имеет свои разновидности и отличия. В настоящее время такое изделие производится, оснащаясь различными системами клапанов.

Они могут отличаться и по конструкции, и по принципу работы. Это необходимо помнить, когда работа по изготовлению желонок осуществляется своими руками. Наиболее распространенными их видами являются клапаны:

• Лепестковые;
• Шаровые.

Относительно первого варианта, то он характеризуется простотой в изготовлении и очень высокой эффективностью. Зачастую такой вид клапана формируют из тонкой пружинной стали или полимерного материала.

Принцип его работы напоминает принцип действия «шторок» (поток грязи пропускается в одностороннем направлении). Благодаря этому, работа клапана является более эффективной. Правда есть и определенные недостатки – это не долговечность лепестковой клапанной системы желонки.

Что же касается изделия с клапаном, выполненным в шарообразной форме, то на сегодняшний день её считают самой надежной. Правда, чтобы её изготовить своими руками вам нужно будет подобрать металлический шар нужного размера. Зачастую его размер составляет от 2\3 до 3\4 диаметра внутренней части желонки.

Как видим, в основном буровые желонки отличаются конструкциями клапанных систем. Наиболее простой, но в то же время доступной моделью является вариант, имеющий металлический откидной плоский клапан.

Как очистить скважину своими руками

Чтобы самостоятельно очистить скважину от ила и песка, используются несколько методов. Изучив особенности каждого из них, можно выбрать оптимальный вариант для своих условий.

Прокачка вибрационным насосом

Если для рабочего водозабора применение вибронасоса является нежелательным, то для прокачки скважины подобное оборудование вполнеприемлемо. Помпа устанавливается на дно и откачивает весь мусор и грязь на поверхность. Через такой насос периодически нужно пропускать чистую воду и время от времени давать ему отдохнуть, особенно если аппарат начинает перегреваться.

При наличии такой возможности, желательно использовать специальное оборудование для грязной воды. Однако если глубина источника сравнительно небольшая (до 40 м) можно воспользоваться обычным вибрационным насосом «Малыш».

Недорогой вибронасос «Малыш» часто применяется для откачки грязной воды

Удаление ила желонкой

Для извлечения плотного ила вместо насоса лучше использовать желонку – металлическую трубу с острым краем и клапаном. Труба на тросе аккуратно опускается вниз, а на расстоянии приблизительно 1 м от дна резко бросается и под своим весом вонзается в песочную массу. Во время подъема клапан желонки закрывается и фиксирует ил внутри трубы. После этого остается только достать инструмент на поверхность и очистить его от песка. Таким способом можно полностьюпрочистить скважину, удалив донные отложения.

Применение двухнасосной схемы

Одним из самых удачных способов считается использование одновременно двух насосов. Один аппарат опускается на дно и откачивает илистый раствор, а другой располагается на поверхности и подает в скважину очищенную воду для дробления и взбалтывания отложений.Чтобы эффективно промыть скважину с помощью такой методики,следует правильно подобрать оборудование (погружной насос должен соответствовать глубине шахты) и постоянно следить за количеством откачиваемых загрязнений, концентрация которых не должна быть слишком большой.

Эрлифтный метод

Применение эрлифтного насоса является достаточно оригинальным способом, который тем не менееобладает хорошей эффективностью. В скважину погружается водоподъемная труба, а снизу с помощью компрессора подается воздух. Таким образом в трубе образуется воздушно-пенистая смесь, которая устремляется вверх. Поскольку нижняя часть трубы находится практически на дне, вместе с водой поглощаются и частицы песка, выталкиваемые водяным столбом на поверхность по закону Архимеда.Одним из условий для прочистки скважиныэрлифтным методом является достаточный уровень воды на дне, за которым необходимо следить во время процесса.

Принцип работы эрлифтного насоса

Описание технологии бурения

Если все материалы и инструменты приготовлены, можно приступать к работам. Над выбранным местом для скважины устанавливают треногу. На блок заводят металлический трос желонки, и наматывают его на вал редуктора. В грунте под желонкой с помощью садового бура проделывают отверстие такого диаметра, чтобы в него проходила желонка.

Можно начинать бурение. Поднятую над отверстием желонку просто бросают вниз. Удар разрыхляет грунт, клапан раскрывается, и полость желонки заполняется грунтом.

Обычно делают не один, а три-четыре удара, чтобы желонка максимально наполнилась грунтом. Потом ее поднимают из шахты наверх, раскрывают клапан и высыпают из устройства захваченный грунт.

Опустошенную желонку снова сбрасывают в шахту несколько раз и т.д. Постепенно шахта становится глубже. Чтобы защитить ее стенки от обрушения, нужно опустить внутрь первую обсадную трубу.

С помощью желонки скважину можно пробурить даже в подвале, особенно, если пол и потолок пока не настелены. Вместо треноги в качестве опоры для устройства используют стропила, на которых и закрепляют блок для троса желонки

Трубу удерживают с помощью специальных хомутов, чтобы она не опустилась слишком глубоко. По мере необходимости длину обсадной трубы наращивают, приваривая, прикручивая или припаивая трубы друг к другу.

Считается, что неглубокую скважину можно сначала пробурить, а затем уже установить трубы, но гораздо разумнее устанавливать трубы сразу. Это точно предохранит стены скважины от обрушения.

Очень важно правильно установить в шахте первую обсадную трубу. Ее положение выставляют по уровню и тщательно фиксируют

Положение остальных труб выставляют по первой трубе. Если с самого начала труба будет поставлена с перекосом, это может затруднить бурение, установку насоса фильтра, обслуживание скважины и т.п.

Верхний слой суглинистого грунта обычно очень плотный из-за большого количества глинистых включений. Его проходят с помощью стакана, устройство которого описано выше. Действуют так же, как и желонкой: бросают его в шахту, вынимают, очищают и т.д. Пройдя этот сложный участок, можно снова использовать желонку.

Чтобы соединять обсадные трубы было удобнее, верхний и нижний край трубы, которую присоединяют к уже углубленной колонне, фиксируют специальными хомутами или металла или дерева

Сложности могут возникнуть и при прохождении плывуна, если в процессе бурения ствол пойдет через этот богатый водой слой. Некоторые мастера считают, что для ускорения работы имеет смысл подать в обсадку воду и вычерпывать жидкий грунт.

Обычно же бурение желонкой выполняется “всухую”. Это позволяет достаточно точно определить появление в скважине воды, свидетельствующее о том, что водоносный слой достигнут.

Прекращение бурения, как только в шахте появится вода, это распространенная ошибка новичков-бурильщиков. Рекомендуется продолжать бурение и углубиться в следующий пласт грунта примерно на полметра. Таким образом будет обеспечен максимальный дебит скважины. Затем остается скважину прокачать, опустить в нее насос, обустроить оголовок и т.д.

Изготовление бурового инструмента

Как уже упоминалось ранее, приспособления для бурения можно изготовить самостоятельно, одолжить у друзей, или приобрести изделия промышленного производства.

Иногда буровую установку можно арендовать. Однако цель самостоятельного бурения обычно состоит в том, чтобы максимально снизить затраты. Самый простой способ выполнить бурение дешево – сделать инструменты из подручных материалов.

На схеме представлено устройство различных инструментов для бурения. С помощью долота особенно твердый грунт можно разрыхлить, а затем его вынимают буром, желонкой или другим приспособлением

Вариант #1 — спиральный и ложковый бур

Ручное бурение можно выполнять спиральным или ложковым буром. Для изготовления спиральной модели берут толстый заостренный прут, к которому приваривают ножи. Их можно изготовить из стального диска, разрезанного пополам. Край диска заостряют, и затем ножи приваривают к основанию на расстоянии около 200 мм от его края.

Бур для шнекового бурения, созданный своими руками, может быть разной конструкции. Обязательные его элементы – ножи с заостренными краями и установленное внизу долото

Ножи должны быть расположены под углом к горизонтали. Оптимальным считается угол около 20 градусов. Оба ножа располагают напротив друг друга. Разумеется, диаметр бура не должен превышать диаметр обсадной трубы. Обычно подходит диск диаметром около 100 мм. Ножи готового бура следует остро заточить, это облегчит и ускорит бурение.

Другой вариант спирального бура можно сделать из стержня и полоски инструментальной стали. Ширина полосы может варьироваться в пределах 100-150 мм.

Сталь следует разогреть и свернуть в спираль, закалить, а затем приварить к основанию. При этом расстояние между витками спирали должно равняться ширине полосы, из которой ее изготавливают. Край спирали тщательно затачивают. Стоит отметить, что в домашних условиях сделать такой бур непросто.

Спиралевидный шнек для бурения можно сделать из трубы и стальной полосы, однако правильно свернуть ленту в спираль, приварить и закалить инструмент в домашних условиях не всегда просто

Для изготовления ложкового бура понадобится металлический цилиндр. В условиях самостоятельного изготовления проще всего использовать трубу подходящего диаметра, например стальную трубу на 108 мм.

Длина изделия должна быть около 70 см, с более длинным устройством будет тяжело работать. На этом корпусе следует проделать длинную и узкую прорезь, вертикальную или спиралевидную.

Самодельный ложковый бур проще всего изготовить из отрезка трубы подходящего диаметра. Нижний край сворачивают и затачивают, а вдоль корпуса делают отверстие для очистки бура

В нижней части корпуса монтируются два ложкообразных ножа, режущая кромка которых затачивается. В результате грунт разрушается и горизонтальными, и вертикальными кромками бура.

Разрыхленная порода поступает в полость бура. Затем его вынимают и очищают через прорезь. Помимо ножей в нижней части бура по оси устройство приваривают сверло. Диаметр отверстия, сделанного таким буром, будет немного больше, чем само устройство.

Вариант #2 — желонка и стакан

Чтобы сделать желонку, проще всего также взять металлическую трубу подходящего диаметра. Толщина стенок трубы может достигать 10 мм, а длина обычно составляет 2-3 метра. Это делает инструмент достаточно тяжелым, чтобы при ударах о грунт производилось его эффективное рыхление.

К нижней части желонки приделывают башмак с лепестковым клапаном. Клапан выглядит как круглая пластина, плотно закрывающая нижний срез трубы и прижатая достаточно мощной пружиной.

Впрочем, слишком тугая пружина здесь не нужна, иначе грунт просто не попадет в желонку. При вытаскивании желонки клапан будет прижат не только пружиной, но и грунтом, собранным внутри.

Нижний край желонки затачивают вовнутрь. Иногда у краю приваривают острые куски арматуры или заточенные куски металла треугольной формы.

Сверху из толстой проволоки делают защитную сетку и приваривают ручку, к которой крепят металлический трос. Подобным образом изготавливают и стакан, только клапан здесь не нужен, а в корпусе следует проделать щель для очистки устройства.

Изготовление устройства

На фото желонка, имеющая шариковый клапан.

По диаметру скважины бывают разными. Сегодня мы разберемся, как изготавливается желонка для чистки скважины наиболее часто встречающегося размера. Когда вы будете мастерить механизм, учитывайте, что по толщине он должен быть на 1,5–2 см меньше, чем сама скважина. Это необходимо для беспрепятственного проникновения прибора внутрь.

Конструкция с шариковым клапаном

1. Отрежьте кусок металлической трубы, с внутренним диаметром 0,59 см, длиной 80 см.
2. Придется купить или заказать 4-х сантиметровый шар из металла.
3. Толстую шайбу с воронкообразным верхом приварите к низу трубы. Отверстие подгоните под шар, для хорошего его вхождения.

Чертеж рабочей части приспособления.

1. Если снизу шайба имеет ровную плоскость, это вполне допустимо. Приемлема даже форма обратной воронки.
2. Чтобы шар не вылетал из трубы, в ее верхней части следует приварить железную решетку.
3. На этот же конец приварите дугу из толстой проволоки. Через него в дальнейшем проденется трос или цепь нужной длины.

Обратите внимание! Для того, чтобы чистка скважины желонкой проходила легче и быстрее, снизу ее не помешает оснастить несколькими металлическими зубьями. При погружении они будут втыкаться в грунт, разрыхляя его

Как сделать шар для желонки

Не каждый сможет достать шарик нужного диаметра.

Есть очень простой выход – сделать его своими руками из подручных материалов.

1. Найдите детский мячик нужного размера, желательно из толстой резины.
2. Разрежьте его на две одинаковые половинки.
3. В каждую из половин вложите кусочки свинца, дробь, шарики от подшипников или гайки. Главное, чтобы содержимое было максимально тяжелым по весу.
4. Заполните оставшиеся пустоты эпоксидным клеем и дайте ему застыть.
5. Отшлифуйте до достижения ровных плоскостей обе части шара, затем склейте их той же эпоксидной смолой.
6. Шарик готов, цена минимальна, а срок его службы и прочность вас порадуют.

Желонка с плоским клапаном

Отличия в устройствах с шариковым и плоским клапаном.

При невозможности или нежелании изготовить шариковый клапан, вполне допустимо сделать плоский запорный механизм в приспособлении.

Такое устройство желонки для скважин еще проще, умельцы ухитряются делать его даже из пластиковых бутылок.

1. Клапан имеет эллипсовидную форму, причем, его меньший диаметр соответствует внутреннему диаметру в трубе, а больший – на 2 см шире.
2. Внизу трубы, не доходя 1 см до среза, просверлите два отверстия для болта. Его рекомендуется брать 6–8 миллиметровой толщины, а длиной, превышающей толщину самой трубы. Он облегчит сборку конструкции.
3. Клапан прикрутите к болту сверху, медной или алюминиевой проволокой в двух точках. Для этого в нем проделывают четыре отверстия.

Клапан плоского типа.

1. Крепление клапана должно быть свободным, тогда болт легко извлечется из проволочных колец.

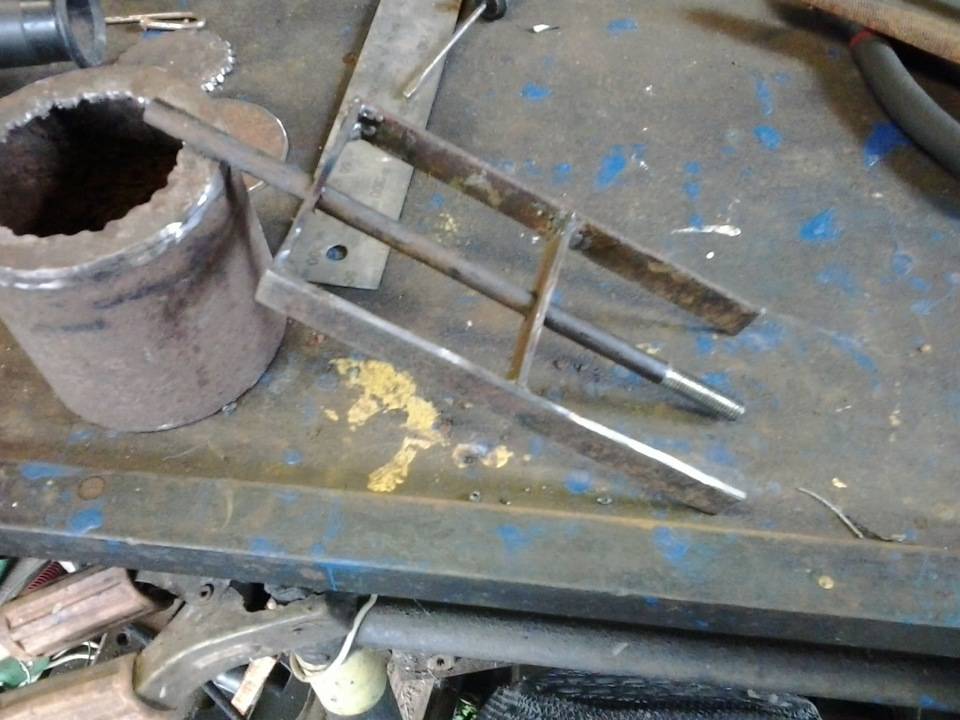

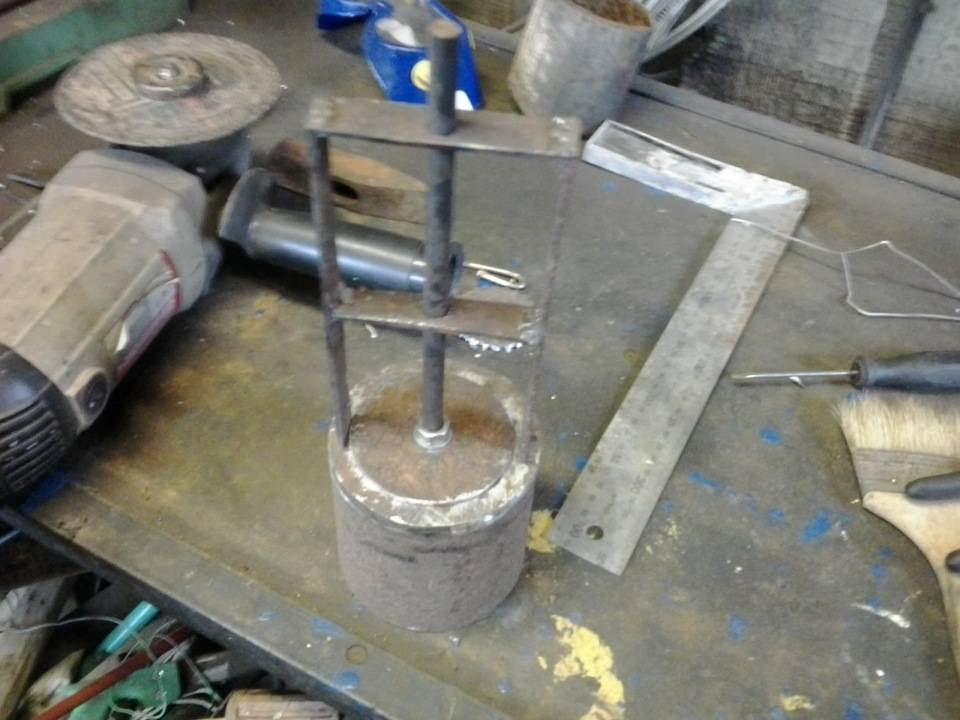

2. При сборке вставьте, немного сгибая, клапан в трубу, затем, пропуская сквозь кольца из проволоки, вгоните болт и закрутите гайку.
