Что такое прецизионный кондиционер, принцип работы

Что такое канальный кондиционер

Канальный кондиционер – совокупность приборов, меняющих характеристики воздуха путем пропускания потоков через специальные устройства. Техника заключена в вентиляционный канал и поддерживает оптимальный микроклимат в нескольких помещениях.

Устройство и принцип работы канального кондиционера

Техника включает наружный и внутренний блоки. Первый – выносной, ставят на улицу, второй – внутри помещений.

Также сеть включает:

• воздуховоды, которые прокладывают в вентиляционных или потолочных каналах;
• вентилятор для транспортировки потоков через климатическую систему;
• нагреватель (рекуператор) для поддержания оптимальной температуры;
• фильтры;
• помпу в виде конденсационного насоса для удаления избыточной влаги;
• адаптер – соединитель с внутренним блоком для подачи воздуха из комнаты посредством системы отводов.

Работает кондиционер канального типа по принципу вывода теплой среды за границы строения – функционально устройство мало отличается от прочих моделей. Хладагент транспортируется в газообразном состоянии и в жидкое переходит с помощью конденсатора во внешнем блоке и испарителя – во внутреннем блоке. Внутренний модуль оснащен диффузором, решетками, через которые отработанная среда поступает в блок, обрабатывается и в охлажденном состоянии попадает в помещение.

Производители предлагают инверторное оборудование с контролем мощности в зависимости от заданного пользователем режима работы. Такая техника обладает высокой мощностью, низким энергопотреблением и большими возможностями применения.

Области применения, преимущества и недостатки

Установка канальных кондиционеров актуальна для строений с обязательной подачей охлажденного воздуха по отдельным комнатам или большим помещениям. Например, это могут быть магазины, рестораны, гостиницы, офисы. Также допустим монтаж в частных домах, квартирах с высокими потолками.

Классификация оборудования по напору воздуха:

1. С малым напором. Давление не более 40 Па. Область применения – квартиры, гостиничные номера большой площади. Особенность – короткие воздуховоды.
2. Со средним напором в пределах 100 Па. Применение в жилых помещениях, малоформатных офисах, магазинах. Длина воздуховодов в общей сумме до 100 м.
3. С высоким напором. Давление до 250 Па. Пригодны для обустройства длинных и разветвленных систем с прокладкой воздуховодов в разные помещения, тупиковые отсеки.

Достоинства:

• увеличенная производительность;
• возможность монтажа множества испарительных блоков;
• надежность;
• поддержание заданного температурного режима на значительных площадях.

К минусам относят сложности монтажа, шумность при работе и строгие требования при составлении проекта. Сервисное обслуживание канальных кондиционеров выполняют только специалисты. Вместе с установкой оборудования это стоит дорого, но вложения окупаются комфортной температурой в комнатах, и монтажом только одного агрегата вместо множества блоков.

Работа кондиционеров потолочного типа

Потолочные кондиционеры – это сплит-системы с ультратонким блоком (внутренним). При меняются там, где обычные не вписываются по соображениям эстетики или специфики помещения.

Подразделяются на:

• кассетные – идеальные для помещений с идеальной геометрией. Обычно применяются в офисах, вентканалы пропускают над подвесным потолком, а внутренний блок идеально располагается в ячейке подвесного потолка. Не применяются при низких потолках;
• канальные – схожие с кассетными, но имеют возможность подмешивать свежий воздух. По сути это приточно-вытяжная вентиляция. Точки рассеивания в ней необходимо располагать на одинаковой удаленности от наружного блока;
• настенно-потолочные – применяются, в основном, в помещениях с низкими потолками, эффективны в комнатах с площадью до 80 м2 ;
• напольно-потолочные – климатическая техника комбинированного варианта, позволяющая разместить внутренний блок на стене у пола или на потолке. Внутренний блок похож на радиатор отопления и оборудован боковыми жалюзи. Они позволяют выдувать воздух во все стороны.

Типы сплит систем

Согласно одной из классификаций сплит системы можно разделить на три группы: обычные, инверторные и мульти системы. Второй вариант является более удобным, поскольку можно регулировать степень охлаждения и нагрева, поскольку можно менять работу привода компрессора. Инверторная сплит система охлаждения перед обычными вариантами имеет такие преимущества:

1. Может в месяц экономить до 30% электроэнергии.
2. Способна обеспечивать комфортную температуру в постоянном режиме.
3. Работает постоянно без включения/выключения, что обеспечивает более долгий срок службы.

Напольная сплит система

Многофункциональный прибор, не требующий стационарного монтажа на стену. Часто его приобретают на съемное жилье, когда приходится переезжать. Применение сплит системы подразумевает укрепление трубки для забора воздуха в окне и включение кнопки включения. К плюсам напольной системы можно отнести: мобильность, дистанционное управление, наличие функции охлаждения и подогрева воздуха, а еще ионизации и очистки воздуха. В перечень минусов входят такие параметры:

• повышенный уровень шума;
• ограничения по мощности;
• фильтр приходится часто чистить;
• более высокая цена;
• небольшой шланг не позволяет поставить кондиционер далеко от окна.

Настенные сплит системы

Такие модели являются самыми распространенными, когда блок внутри помещения крепится ближе к потолку. Он небольшой, а громоздкие элементы размещаются снаружи дома. Настенное оборудование может быть представлено в разном дизайнерском исполнении. Сплит система настенного типа обеспечивает максимальный вывод тепла и холода. Основные преимущества:

• хорошая сборка;
• блокирование устройства давления;
• компрессор с подогревом дренажа;
• есть тормозные элементы;
• интеллектуальная настройка.

Потолочная сплит система

В офисах часто устанавливают такие модели, которые к тому же защищают пространство от сквозняка, поскольку холодный воздух равномерно направлен вниз. Есть и напольно-потолочные сплит системы кондиционирования, которые размещаются у стены или в районе пола. Конструкция чаще имеет квадратную форму. К преимуществам потолочных моделей относят возможность осуществлять скрытый монтаж. Декоративные панели могут улучшить внешний вид потолка. К минусам относят необходимость специальной подготовки для монтажа.

Кассетная сплит система

Такой вариант кондиционной системы устанавливается под потолком, и блоки могут направлять воздух в 2-4 направлениях. Распределение воздуха происходит через нижнюю часть блока. Кассетная сплит система охлаждения имеет ряд преимуществ: бесшумная работа, отличная производительность, воздушный поток распределяется равномерно и можно установить бесперебойный приток воздуха. Этот вариант кондиционеров может использоваться в просторных помещениях

Описывая, сплит система – что это такое, нельзя обойти вниманием и существующие минусы:

• сложно монтировать и обслуживать;
• устанавливать нужно под потолком;
• высокая стоимость.

Канальная сплит система

Для управления сплит системой в этом варианте используется стационарное устройство, у которого внутренние блоки размещаются в трассы вентиляционных воздуховодов. При необходимости они могут быть дополнены фильтрами и нагревательными элементами. Устанавливается такая техника во время строительства, поэтому внутренние блоки, кабели и трубы закрываются декоративными панелями. Описывая, что это канальная сплит система, стоит указать, что она имеет усложненную структуру:

1. Наружный блок должен контактировать со свежим воздухом, который попадает в воздушный клапан с электроприводом.
2. После этого воздух фильтруется. Еще здесь может быть калорифер, который подогревает воздух.
3. Через канальный вентилятор с шумоглушителем воздух переходит в приточный канал заборной системы.
4. На следующем этапе воздух переходит в блок кондиционера, где он охлаждается или нагревается до заданной температуры и перенаправляется в помещении.

Мульти сплит система

У такой системы предусмотрено наличие нескольких внутренних блоков, поэтому ее используют для охлаждения (нагрева) воздуха сразу в нескольких помещениях, например, а офисах или магазинах. Подходит она и для дома, в котором 3-4 этажа. Управление сплит системой несложное, а внешняя составляющая не меняется, поскольку на фасаде все также будет крепиться только один внешний блок. Цена на мульти сплит систему выше аналогов.

Тип установки

Существуют прецизионные кондиционеры наружной и внутренней установки. Первые используют, когда необходимо внедрить прибор в уже существующую систему или при нехватке места в помещении. Это очень экономичный вариант кондиционирования, так как стандартный кондиционер наружной установки имеет опцию естественного охлаждения с использованием уличного воздуха.

Внутренняя установка характерна для шкафных и потолочных прецизионников. При монтаже для них прорезают два отверстия, через одно из которых будет производиться охлаждение конденсатора.

Если прибор крепят со стороны улицы, то при монтаже также прорезают два отверстия. Через одно из них будет проходить воздух для охлаждения помещения, а через второе пойдет забор отработанного из помещения. При наружной установке происходит подмес свежего воздуха низкой температуры, и таким образом кондиционер работает за счет естественного охлаждения, так называемого FREE COOLING.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Разновидности прецизионных кондиционеров

Помимо приточного клапана и рекуператора в состав кондиционера прецизионного типа входят следующие узлы:

• Блок «охлаждения» воздуха, состоящий из решетки испарителя, конденсатора,  компрессора и трубопровода.
• Система фильтров, сквозь которую прогоняют приточный воздух.
• Блок «осушения» или увлажнения приточного потока, прошедшего фильтрацию.
• Турбина, обеспечивающая требуемую скорость приточного потока.
• Система воздуховодов канального типа, распределяющее приточный воздух по всему помещению, исключая образование «горячих» зон.

Различные комбинации вышеуказанных узлов при компоновке конструкционной схемы кондиционера позволяют выделить из сортамента климатических систем прецизионного типа следующие разновидности агрегатов:

• Внутренние кондиционеры, блок охлаждения которых монтируется только внутри помещения. То есть испаритель, компрессор и конденсатор находятся в одном корпусе.
• Сплит системы – эти кондиционеры состоят из внешнего и внутреннего блоков охлаждения. Причем во внешнем корпусе находится конденсатор и компрессор, а во внутреннем – решетка испарителя и турбина.
• Прецизионные установки канального типа, использующие для подачи приточного воздуха сеть разветвленных воздуховодов, отводимых от внутреннего блока. При этом решетка испарителя и турбина находятся в скрытом месте – под потолком или в нише.
• Кондиционеры с классической схемой подачи воздуха, предполагающей трансляцию приточного потока прямо из внутреннего блока, посредством диффузора с управляемой шторкой, меняющей угол наклона.
• Системы принудительного типа, забирающие воздух посредством механического побуждения в приточном клапане.
• Системы принудительно-естественного типа – так называемые: «Free Cooling кондиционеры», которые могут и «затягивать» поток, и поглощать его, опираясь на естественную циркуляцию воздушных масс. Причем в режим Free Cooling кондиционер переходит путем смещения заслонки у приточного клапана.

Словом, сортамент таких климатических установок более чем разнообразен. И такое обилие конструкционных схем сулит прецизионным кондиционерам множество положительных качеств.

Достоинства и недостатки прецизионных кондиционеров

Среди обширного перечня достоинств подобных систем в первую очередь можно выделить следующие качества:

• Способность корректировать температуру с погрешностью в 0,5 градуса Цельсия. Причем микроклимат помещения будет удерживаться в заданном состоянии до пересмотра температурного режима.
• Способность работать в режиме «24 часа в сутки» в течение долгих лет. При этом срок эксплуатации системы, в среднем, равен 15-18 годам беспрерывной работы.
• Способность черпать приточный воздух при «забортной» температуре от -50 до 50 градусов Цельсия. Разумеется, холодный поток будет разогреваться, а теплый – охлаждаться.
• Полная автоматизация процесса, основанная на отслеживании и корректировке объемов притока, температуры и влажности воздуха в помещении.

Ну а недостатков у таких систем всего три – высокая цена установки и не менее дорогой монтаж прецизионных кондиционеров с очень недешевым сервисом. Впрочем, собственники таких установок знают что покупают. Ведь они нуждаются в особых условиях, а индивидуальные решения всегда стоят недешево. Кроме того, мощный кондиционер прецизионного типа занимает много места даже в случае раздельного монтажа испарителя и конденсатора.

В итоге такие кондиционеры чаще всего встречаются не в домах или офисах, а в серверных центрах крупных компаний, в операционных, ожоговых отделениях, сборочных цехах производителей точной электроники и прочих местах, владельцев которых не отпугнет высокая цена прецизионных кондиционеров – от 30 до 50 тысяч долларов США. Именно столько, например, стоит установка MITSUBISHI ELECTRIC PFD-P500VM-E, генерирующая тепловую мощность до 63 кВт и обслуживающая площадь до 500 квадратных метров с производительностью 19,2 тысячи м3/час.

Также советуем посмотреть:

• Что представляет собой мультизональная система кондиционирования?
• Что такое испаритель кондиционера — предназначение и обслуживание
• Процедура вакуумирование кондиционера — что это и как делать?
• Что делать если течет вода из кондиционера?

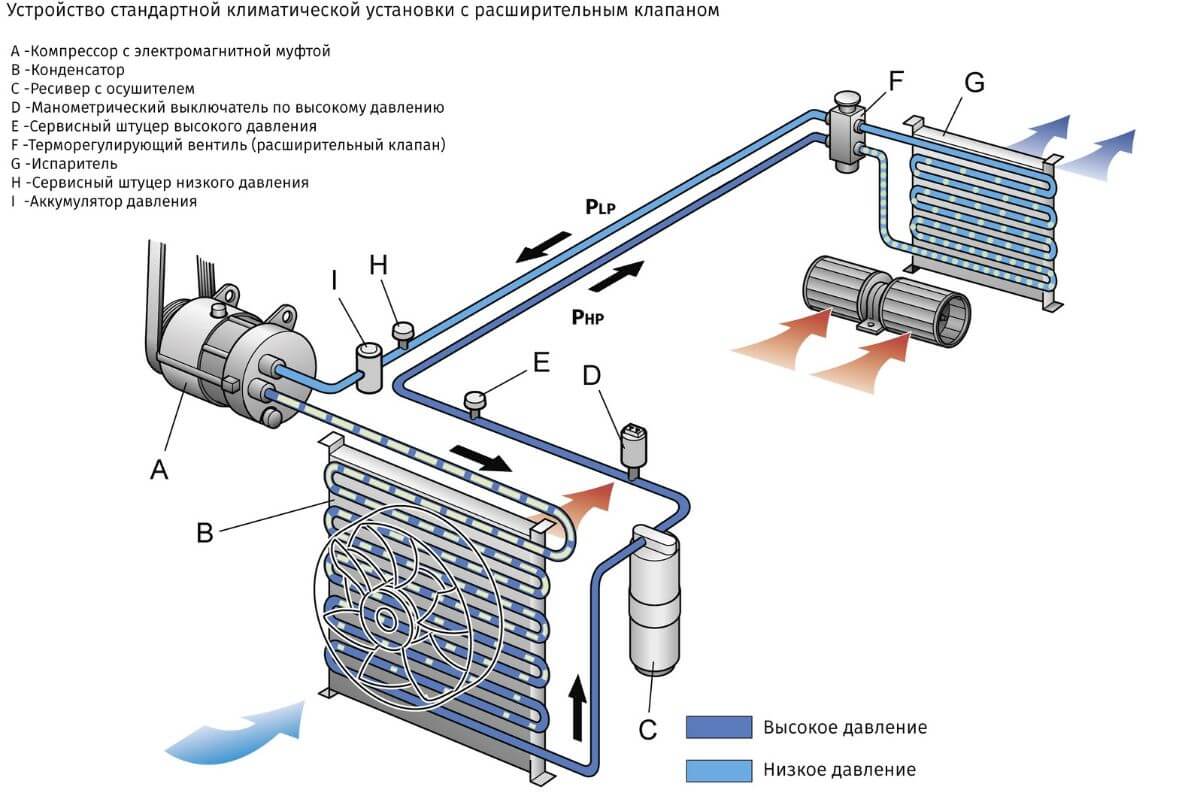

Устройство

Основные составные части автомобильного кондиционера:

• компрессор;
• трубопровод низкого и высокого давления;
• конденсор кондиционера;
• осушитель;
• терморегуляционный вентиль;
• испаритель;
• элементы электрооборудования.

Принцип работы автомобильного кондиционера

Система считается закольцованной, потому что все её элементы соединены между собой магистралями низкого и высокого давления. Главным рабочим элементом в системе выступает хладагент (охлаждающая жидкость, изобутан). Его называют фреон – вещество, обеспечивающее поглощение и отдачу тепла. Следует разобраться подробно, из чего состоит сплит-система охлаждения и как устроен кондиционер для автомобиля.

Компрессор

Сложный составной компонент системы охлаждения, обеспечивающий своей работой сжатие изобутана, находящегося в газообразной форме. Сейчас при производстве климатического оборудования применяют компрессоры с аксиально-поршневой или роторно-лопастной схемой. Главным источником питания является двигатель машины. Связь между ним и системой обеспечивают приводные ремни и диски, электромагнитные муфты.

При включении автомобильного кондиционера, питание подаётся на электромагнитную муфту, вступающую в контакт с валом компрессора, провоцируя его движение. При выключении системы приведённая схема работает в обратном порядке, не затрагивая нагнетатель.

Конденсор

Габаритный узел, обеспечивающий непосредственное охлаждение фреона, представленный в форме змеевика, пропускающего горячий и холодный газ. Трубы большой протяжённости пропускают фреон с помощью вентиляторов. Набегающий встречный поток смеси обеспечивает охлаждение хладагента на выходе из конденсора, сама субстанция из газа переходит в жидкое состояние.

Узел – уязвимый, он располагается спереди под капотом и больше других элементов подвержен повреждениям. За состоянием цепи надо следить, присутствует опасность коррозии, потому его надо регулярно обрабатывать.

Осушитель

Этот узел считают фильтрационным, потому что он обеспечивает очистку фреона от амортизационных добавок разного спектра. Компонент помогает изъять из состава разные примеси: песок, газ, пыль, металлические остатки.

В современных моделях конструкция ресивера предусматривает наличие специального прозрачного люка, при помощи которого можно оценить состояние изобутана в системе. Этот элемент позволяет автовладельцу своевременно обнаружить проблему и предупредить последствия для системы.

Терморегулирующий вентиль

Компонент ещё называют расширительным клапаном, это температурный регулятор, обеспечивающий контроль и изменение скорости движения охлаждающего вещества по системам.

Деталь регулирует объёмы подачи в испаритель. Оно входит в число важных элементов климатической системы, а от его работы зависит соблюдение температурного режима внутри контура.

Испаритель

Внешне похож на конденсор, но в уменьшенном виде. Также выглядит как змеевик, включающий в систему несколько трубок, по которым протекает ледяной фреон. В нём обеспечивается образование притока холодного воздуха, проникающего из салона под действием вентилятора. Процесс по этой схеме обеспечивается и в обратном порядке.

Важно! В качестве предохранителя используется редукционный клапан. Он обеспечивает стравливание газа при повышении его показателей внутри системы до критических

Датчики низкого и высокого давления

Устройства обеспечивают контроль давления в трубопроводе и срабатывают при снижении необходимых показателей или их повышении. Датчик высокого давления отключает работу при превышении порога в 30 атмосфер, низкого – в 2 атм. Они обеспечивают отключение компрессора, чтобы предотвратить заклинивание.

Элементы электрооборудования

Если в автомобиле есть встроенная система климат-контроля, на панели будет представлена интеллектуальная электроника. Работоспособность схемы обеспечивают разные датчики, собирающие информацию со всех деталей кондиционера и отражающие реальную работоспособность. Элементы поставляют данные о нагреве корпуса компрессора и других сторонних влияниях.

Теперь изучим, как работает это полезное устройство.

3 Распространённые функции

Хотя это и основная опция, но она далеко не единственная. К тому же её можно регулировать.

Современные бытовые аппараты предназначены для выполнения следующих функций:

• охлаждение воздуха, а иногда и нагревание — для определения того, есть ли эта возможность у устройства, нужно посмотреть описание конкретной модели;
• осушение — система выполняет удаление лишней воды из воздуха и понижает влажность в помещении;
• вентиляция — в этот момент в системе работает только вентилятор;
• режим автономности — кондиционер самостоятельно управляет всеми опциями;
• установка определённой температуры — эта функция позволяет задать, до какого значения нужно нагреть или охладить воздух, и при достижении порога аппарат отключается или переходит в самый слабый режим, а при отдалении от нужной цифры включается вновь;
• очистка — перед поступлением воздуха к теплообменнику он очищается;
• скорость вращения — определяет, насколько быстро будет вращаться вентилятор: обычно имеется несколько вариантов;
• таймер — позволяет задать, через какое время выключится или включится кондиционер;
• направление — при помощи горизонтальных и вертикальных жалюзи можно послать струю воздуха в точное место;
• ночной режим — функция автоматического контроля за скоростью работы вентилятора и плавное регулирование температуры, когда она повышается и понижается всего лишь на пару градусов.

Разумеется, все эти дополнительные опции существенно увеличат стоимость конечного продукта, поэтому при покупке не стоит гнаться за их количеством, если они на самом деле не нужны.
