Принцип работы газового счетчика

Характеристики газовых счетчиков

Помимо пропускной способности, существует еще несколько важных параметров у таких приборов.

Они не зависят от принципа работы и устройства газового счетчика и считаются едиными для всех подобных изделий.

1. Количество одновременно поддерживаемых устройств. В некоторых случаях требуется вести учет не только газовой плиты, но и, к примеру, отопительного котла на данном топливе.
2. Расстояние между осями. Актуально для всех моделей с верхним соединением. Для приборов на два газовых устройства оно составляет 11, 20 или 25 см. Если под контролем находится три источника потребления, то расстояние может быть равно 20 или 25 см.
3. Диаметр резьбы. Зависит от такого же параметра у трубы. В частных домах, как правило, диаметр магистрали больше, чем в квартирах.
4. Межповерочный интервал. Максимальный срок, после которого требуется осмотр прибора специалистами.

Лучшие механические счетчики электроэнергии

Подобные модели иначе называются индукционными. Механизм их работы основан на влиянии токопроводящих катушек на подвижный металлический диск, количество оборотов которого пропорционально потребляемому объему энергии.

Механические счетчики обладают крупными габаритами и не предполагают автоматического снятия показаний или многотарифного учета. Однако они отличаются высокой надежностью, низкой ценой и могут использоваться на протяжении более 15 лет.

Incotex Меркурий 201.5

4.9

★★★★★оценка редакции

92%
покупателей рекомендуют этот товар

Смотрите обзор

Модель оснащена импульсным телеметрическим выходом и шунтом, облегчающими поверку счетчика, снятие показаний и включение в АИИС. Защита от переполюсовки предохраняет от кражи электроэнергии.

Межповерочный интервал прибора составляет 16 лет, максимальный ток — 60 Ампер. Устройство отличается высокой надежностью благодаря безвинтовой конструкции корпуса и отсутствию магниточувствительных элементов в измерительных цепях.

Достоинства:

• прочный корпус;
• удобное крепление;
• долгий срок службы;
• защита от переполюсовки;
• низкая цена.

Недостатки:

шумный.

Incotex Меркурий предназначен для ведения учета энергии в однофазных цепях переменного тока. Может использоваться как в частных домах, так и в системах автоматизированного контроля потребления электричества.

Тайпит НЕВА 101 1S0 230V 5(60)A

4.9

★★★★★оценка редакции

92%
покупателей рекомендуют этот товар

Смотрите обзор

Главными особенностями модели являются долгий срок эксплуатации и простота установки. Средняя наработка счетного механизма до отказа — 280000 часов, что составляет более 30 лет непрерывной эксплуатации.

Прибор может быть закреплен как на рейке типа ТН35, так и на трех строительных винтах. Корректную настройку работы устройства можно произвести без помощи специалиста.

Светодиодный индикатор даст знать о неверной полярности подключения, а надежная фиксация проводников специальными зажимами предотвратит потерю контакта.

Достоинства:

• универсальное крепление;
• невыпадающие винты;
• испытательный выход активной энергии;
• простота ввода в эксплуатацию.

Недостатки:

шумная работа.

Тайпит НЕВА используется в однофазных сетях переменного тока с номинальной частотой 50 Герц. Устанавливается в загородных домах, общественных зданиях и гаражах.

IEK CCE-1R1-1-01-1

4.9

★★★★★оценка редакции

89%
покупателей рекомендуют этот товар

Стабильность работы модели обеспечивается благодаря широкому диапазону рабочих температур и защите от импульсных перенапряжений.

Специальная конструкция кабельных зажимов гарантирует надежность присоединения проводов и препятствует потере мощности.

Механизм стопора обратного хода не допускает сброса учетных показаний прибора. Стандартный телеметрический импульсный выход позволяет наладить дистанционный сбор данных о расходе энергии. Максимально допустимое значение тока составляет 60 Ампер.

Достоинства:

• межповерочный интервал — 16 лет;
• работа при экстремальных температурах;
• стабильная работа;
• поддержка АСКУЭ.

Недостатки:

отсутствие крепежных элементов в комплекте.

IEK CCE-1R1-1-01-1 станет отличным приобретением для однофазной сети Его стоит установить в неотапливаемой мастерской или на даче.

Энергомера CE101-R5.1

4.8

★★★★★оценка редакции

87%
покупателей рекомендуют этот товар

Смотрите обзор

Модель проста в установке и крепится на плоскую поверхность с помощью DIN-рейки и двух винтов. В зависимости от исполнения, счетчик может поставляться как с ЖК-дисплеем, так и с механическим отчетным устройством.

Максимальный допустимый ток составляет 60 А. Класс защиты IP51 обеспечивает полную сохранность устройства от вертикально падающих капель дождя и попадания в корпус пыли. Пятилетняя гарантия качества облегчает техническое обслуживание и процедуру возврата.

Достоинства:

• простая установка;
• влагостойкий корпус;
• длительная гарантия;
• низкая стоимость.

Недостатки:

чувствительность к скачкам напряжения.

Средний срок службы Энергомера CE101-R5.1 составляет 30 лет. Счетчик можно установить на даче, в частном доме или общественном здании. Простота конструкции и доступная цена делают приобретение модели крайне выгодным для любого пользователя.

Для чего устанавливают?

Прибор для учета потребления газа способен точно измерить то количество газа в кубометрах, которое проходит через него. Независимо от того, в квартире или на даче поставлены счетчики газа, установка их поможет выполнить сразу две важные задачи:

• Вести строгий учет энергоресурсов.
• Стимулировать экономию, сократить финансовые затраты.

На предприятиях, где используется природный газ, счетчики к тому же помогают обеспечить безопасность, позволяют контролировать потребляемые объемы, предупреждают об утечке.

Газовые счетчики имеют множество групп, категорий. Все они соответствуют конкретным условиям применения. Самыми распространенными считаются следующие категории: бытовые, ротационные, промышленные, турбинные.

Классификация измерителей по конструкции измерительного механизма

Счетчики учета классифицируются по принципу измерения объема. Принцип работы газового счётчика зависит от типа измерительного механизма, используемого в конструкции прибора. По этому принципу различают:

Мембранная или диафрагменная система

Действие таких механизмов устроено на поступлении входящего газа в две емкости заданного объёма. Набирая полный объем газа одна из емкостей передаёт механическое движение рычажному механизму и через золотник переключает потребление газа на вторую мембранную емкость. За время действия парной мембраны первая ёмкость выпускает измеренный газ в выходной клапан и принимает исходное положение для последующих замеров.

Роторная или ротационная система

Измерительный механизм ротационных счетчиков устроен исходя из взаимосвязи двух восьмиобразных роторов, горизонтальные оси которых расположены перпендикулярно друг другу. При повороте на четверть под давлением входящего потока один из роторов пропускает через себя фиксированный объём рабочей смеси и приводит в действие следующую четверть парной восьмёрки.

Расчётный объём газа, находящийся между роторным механизмом и корпусом стравливается в выходную систему клапанов, а система рычагов передаёт цифровые значения на шкалу показателей.

Подобный система счисления является высокотехнологичной и в силу своей низкой стоимости доступна для частного потребителя или внутриобъектного учета расхода газа в промышленности.

Турбинные счетчики

Турбинный механизм состоит из системы, основанной на вращении ведущего вала под действием давления входной составляющей на лопасти турбины. За счет понижающей зубчатой передачи скорость вращения вала передаёт количество проходящего через систему газа на считывающее устройство.

Такие устройства располагаются после газораспределительных пунктов и служат для учёта расхода газа крупными промышленными предприятиями.

Правила опломбировки счетчика

Согласно правительственному постановлению № 549 от 2008 года, правом установки пломбы наделяются только компании-поставщики. Однако отвечают за это не аварийно-диспетчерские отделы, производящие установку самих устройств, а уполномоченные сотрудники абонентских отделов. Поэтому для опломбирования придется написать еще одно заявление.

В нем следует указать:

• ФИО, паспортные данные владельца жилья;
• марку и заводской номер аппарата;
• показания расходомера на момент монтажа;
• дату очередной поверки.

К заявлению необходимо приложить технический паспорт нового прибора, акт об установке, документ о введении оборудования в действие.

Технический паспорт изделия следует хранить до утилизации прибора. Документ входит в перечень обязательных для предоставления при каждой поверке

Если монтаж выполнялся представителем сторонней лицензированной компании, то необходимо предъявить документы, подтверждающие квалификацию и право представителя этой компании на работу.

Важные параметры учёта

Технические характеристики приборов учёта в принципе одинаковы, но есть показатели, которые требуются конкретно для вашего дома. Знание характеристик подскажет, какой прибор лучший для вас

Параметры учета следующие:

1. Первым из них является пропускная способность. Как взаимосвязана марка счётчика и данная характеристика? Маркировка G1,6 означает пропускную способность 2,5 м³ газа в час. В стандартный частный дом или квартиру требуется показатель G4, означающий пропускную способность в 6 м³. Если дом большой, с котельной, если количество потребителей от газового котла велико – нужен счётчик маркировки G16, пропускающий 25 м³ газа.

Мастер поможет определить необходимые параметры пропускной способности, а также даст профессиональные советы по выбору прибора требуемого коэффициента полезного действия.

1. Важным техническим показателем является межпроверочный интервал. Стандартный срок такого интервала – 12 лет! Элемент питания, поддерживающий работу электронного табло, вмонтирован в корпус прибора. Монтаж не предполагает проведение сварочных работ. Эстетически прибор привлекателен, не превышает приемлемого размера для установки на кухне.

1. О размере резьбового соединения забывать нельзя. Резьба должна быть такой же, как размер трубы, которая должна подать газ, и на которую и устанавливают счётчик. Для частного дома требуется диаметр 1/2“, 3/4“.

1. Нужно обращать и учитывать габариты расстояния между осями резьбовых соединений, этот показатель так же важен при выборе прибора под конкретные условия установки. Этот интервал в счётчиках с максимальной пропускной способностью составляет 220 мм.

1. Необходимо учитывать направленность потока газа, оно может быть правым и левым.

1. Не менее важен температурный диапазон прибора как технический параметр. При диапазоне t° от +40 до -40 дополнительно приобретается термокомпенсатор. Это условие актуально при установке счётчика на улице, где обустраивается короб, защищающий от влияния окружающей среды.

 Каждый счётчик проходит обязательную поверку в специализированном госучреждении. Срок поверок устанавливается изготовителем.

Рекомендация специалиста: покупая счетчик, внимательно посмотрите на то, когда он изготовлен. Срок счётчика определяют по дате его изготовления. Срок покупки значения не имеет.

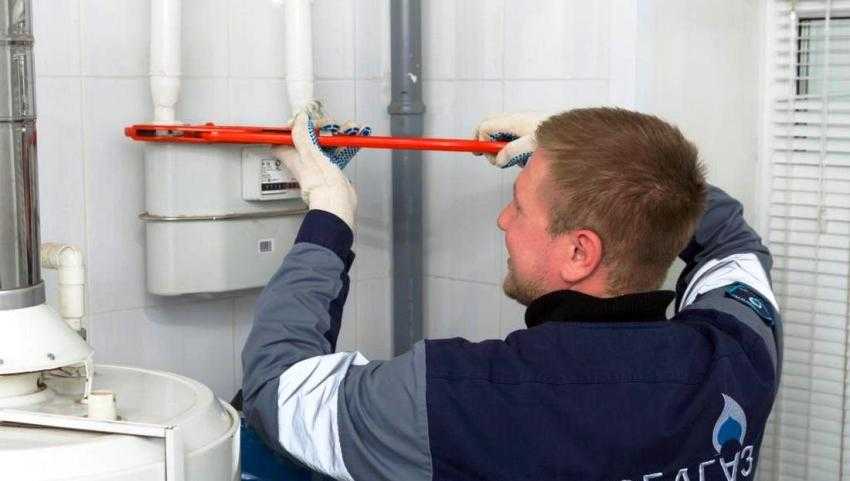

Правила установки

Установка прибора учета газа сложная работа, не приемлющая ошибок. Лучше доверить ее специалистам. Это поможет избежать опасных ситуаций при монтаже и эксплуатации устройства. Итак, что нужно сделать перед установкой контролера.

1. Подать заявку в организацию, которая поставляет газ. К ней необходимо приложить некоторые документы. Договор о найме жилья или паспорт собственника. Также нужны: документ, удостоверяющий личность, книжка абонента, проект газификации дома или план квартиры, паспорт прибора учета.Последнее, что понадобится договор на обслуживание газового оборудования.
2. Вторым шагом будет визит мастера в дом. Он произведет необходимые замеры и сообщит, нужны ли дополнительные работы. Потом огласит конечную стоимость.
3. Далее, необходимо будет заплатить указанную сумму, и согласовать удобное для установки время.
4. Последний этап – монтаж прибора. После того как специалисты закончат необходимо взять у них акт и документ с расчетами. Эти бумаги понадобятся для пломбировки.

А вы знаете как правильно выбрать бесперебойник для газового котла? Какие лучше настенные газовые котлы, выбирайте правильно, читайте какие нюансы нужны учесть.

Теплосчётчики на отопление в квартире как правильно выбрать, какие требования необходимо соблюдать.

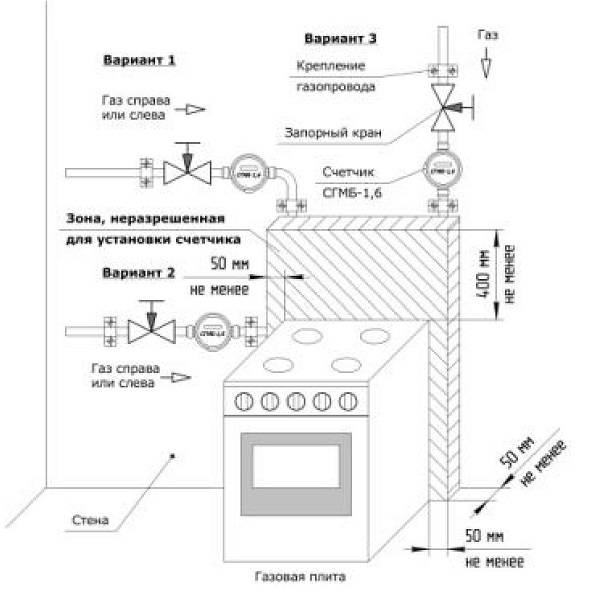

Возможна и самостоятельная установка, но необходимо точно рассчитать положение прибора по приведенным ниже правилам.

• Высота установки 1,6 м.
• Расстояние от устройства до газовых приборов 1 м. Если в инструкции к механизму приведены другие цифры, то монтаж производится по ним.
• Прибор должен отставать от стены на 3—5 см. Чтобы меньше подвергаться коррозии.
• Контролер должен быть размещен в помещении с естественной вентиляцией.
• В случае установки устройства на открытом воздухе, для него следует подготовить навес или специальный шкафчик.

Помните, что монтаж будет оценен специалистов в момент пломбировки. Если будут нарушены какие-либо нормы, то придется все переделывать.

Популярные модели газовых счётчиков для квартиры

Мы постарались составить для вас некий рейтинг газовых счётчиков, доступных и популярных в России. Представленные в нём модели газовых счётчиков давно находятся на рынке и уже успели себя зарекомендовать.

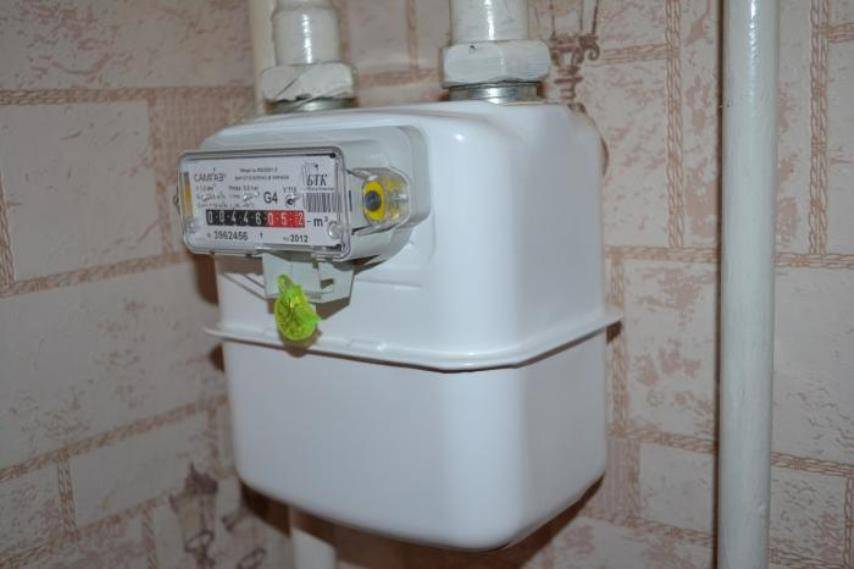

ВК (G4, G6)

Мембранные газовые счётчики этой марки хорошо зарекомендовали себя при газификации частных домов. Но также подходят для установки в квартирах, в случае, если для их отопления применяются газовые котлы. Имеется много модификаций, нас интересуют лишь две:

•         G4
•         G6

Имеются лево- и правосторонние модификации. Работают при температурах от -30 до +50. Выдерживают давление до 50 кПа. Благодаря герметичному корпусу отлично подходят для установки на улице, даже без защитных шкафов. Межповерочный интервал – 10 лет. Срок службы – 24 года. Гарантия – 3 года.

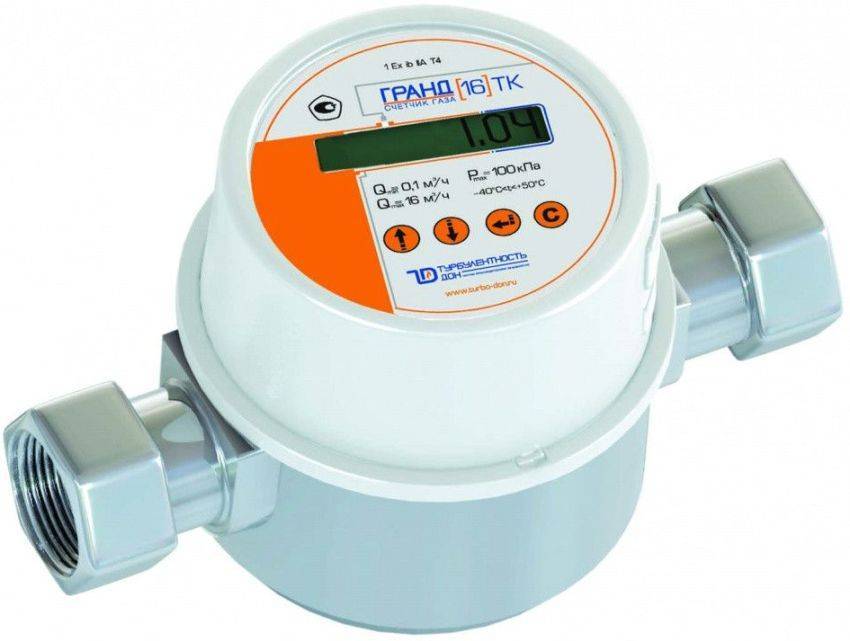

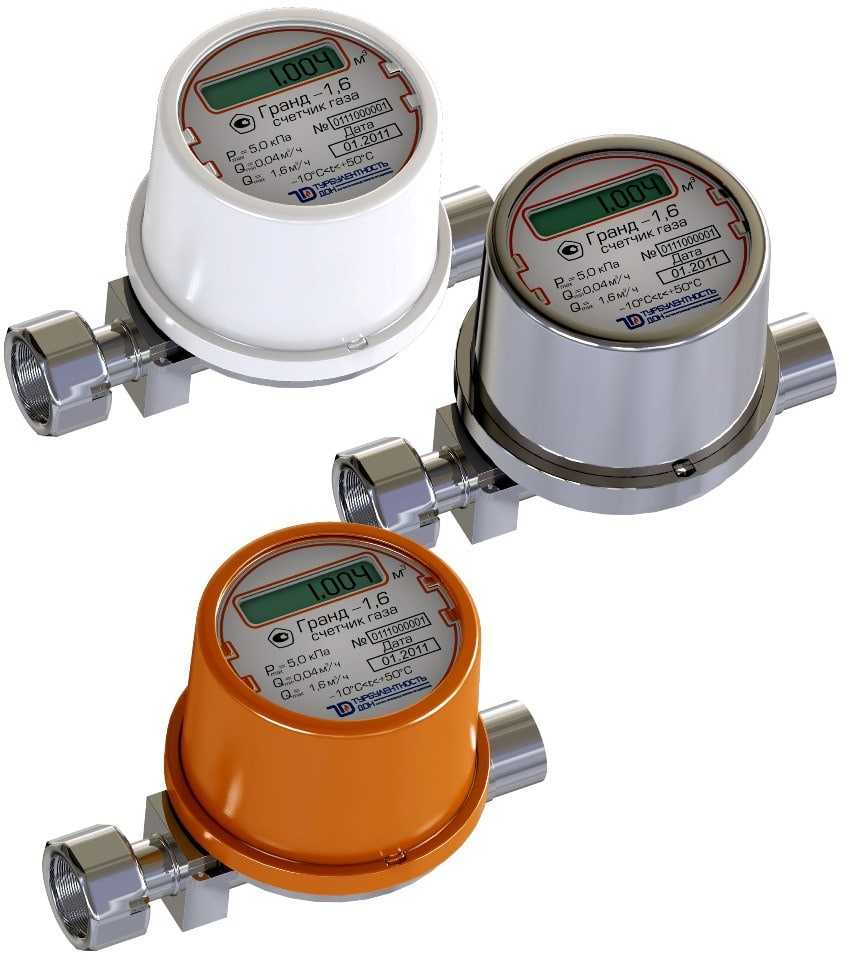

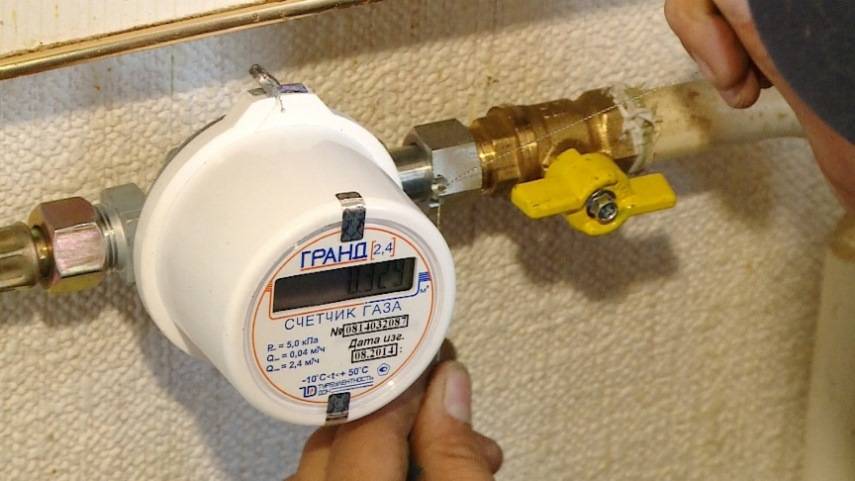

Гранд

Гранд – электронный малогабаритный счётчик газа, широко применяемый в России.

Встречается в следующих модификациях (цифры означают пропускную способность):

•         1,6
•         2,3
•         3,2
•         4

Доступны модели с термокорректорами и специальными выходами для дистанционного сбора данных. Ставятся на горизонтальную и вертикальную трубу. Благодаря прочному корпусу можно устанавливать на улице. Срок поверки – 12 лет. Срок службы – 24 года.

СГБМ (Бетар)

Счётчики компании “Бетар” бесшумные, не вибрируют, не создают помех для радиоприборов. Эти счётчики в основном устанавливаются внутри отапливаемых помещений, поскольку их рабочий диапазон находится в пределах от -10 до +50 °C. Они просты в монтаже благодаря своим размерам 70х88х76 мм, весу в 0,7 кг и возможности установки как на горизонтальной, так и на вертикальной газовой трубе. Благодаря наличию накидных гаек с резьбой 1/2, монтаж осуществляется без сварки и прочих соединительных элементов.

Аппарат является электронным, в качестве источника питания применяется литий-ионная батарейка, срок службы которой составляет 5-6 лет.  Срок службы самого прибора – 12 лет. Рабочее давление – 5кПа

Счётчик СГБМ можно приобрести в следующих модификациях (цифры означают пропускную способность):

•         1,6
•         2,3
•         3,2
•         4

Имеется встроенная функция “Календарь” – она позволяет зафиксировать моменты отключения питания во время эксплуатации счётчика. Дополнительно можно заказать счётчик с температурной коррекцией. Он будет учитывать температуру окружающей среды и приводить её к температуре 20 °С. Что позволит учитывать объём газа, независимо от внешних условий. Присутствует возможность укомплектовать счётчик “БЕТАР” импульсным выходом для автоматического дистанционного сбора и передачи показаний.

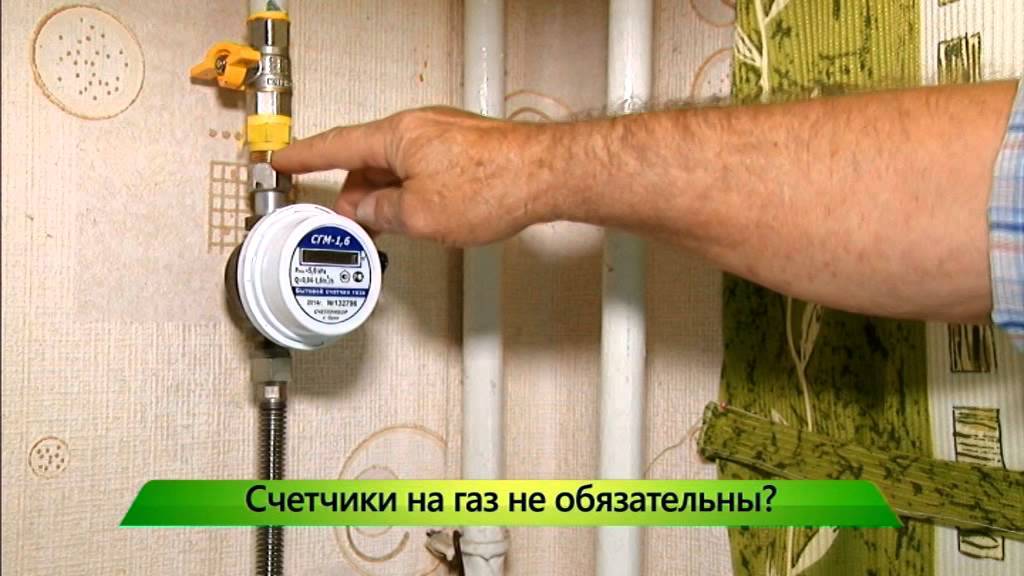

СГМ

СГМ – электронное устройство для измерения расхода природного или сжиженного газа. Отличается малыми габаритами (110х84х82) и весом 0.6 кг. Корпус герметичен и устойчив к механическим повреждениям. Возможна установка на вертикальную и горизонтальную трубу. Табло счётчика поворачивается. Имеется модификация с импульсным выходом для подключения к внешней системе учёта.

Модели марки СГМ:

•         1,6
•         2,5
•         3,2
•         4

Для автономного питания в устройстве имеется литиевая батарея класса “АА”. Максимальное давление – не более 5 кПа. Монтируется при помощи накидных гаек с резьбой 1/2. Работает счётчик при температурах от -10 до +50. Межповерочный интервал – 12 лет. Гарантия от производителя – 12 лет.

Можно заказать версию с датчиком импульса для дистанционной передачи показаний расхода газа.

СГК

Мембранный счётчик, изготовленный из листовой стали. Работает при температурах от -20 до +60. Резьба штуцера М30×2мм. Бывает лево- и правосторонний. Максимальное рабочее давление – 50 кПа. Габариты – 220x170x193, масса – 2,5 кг.

Имеются следующие модели, отличающиеся цифирными обозначениями, которые указывают номинальный расход газа.

•         СГК G4
•         СГК G2,5
•         СГК G4

Срок службы – 20 лет, интервал между поверками – 10 лет.

Арзамас СГБЭ

Бытовые электронные счётчики марки “Арзамас” выпускаются в двух модификациях:

•         1,6
•         2,4

Прибор компактный, без подвижных элементов, надёжный, лёгкий и прочный. Прост в монтаже. Питается от литиевой батареи, которой хватает на 8 – 12 лет. Срок службы – 24 года.

Газдевайс NPM

Мембранный счётчик NPM различается по моделям:

•         G1.6
•         G2,5
•         G4

Возможно лево- и правостороннее исполнение. Работает при температурах от -40 до +60. Имеет стандартные для мембранных устройств размеры 188x162x218 и вес порядка 1,8 кг.

Срок между поверками – 6 лет. Срок службы – 20 лет, гарантия – 3 года.

Какой прибор лучше – электронный или механический

Чтобы решить, какой счётчик лучше, требуется учесть и проанализировать факторы, возникающие с момента покупки до монтажа, а затем и при эксплуатации, во время ремонта, а также поверки этого средства измерений:

Механический прибор учёта газа стоит недорого, надёжен  и конструктивно прост. Но сильно шумит и даёт не столь точные показания, как электронный аналог.

Электронный счётчик менее габаритен, бесшумен в работе и более точен в показаниях. Он позволяет владельцу организовать дистанционную передачу данных в газоснабжающую компанию без личного участия. Разумеется, такие преимущества увеличивают цену усовершенствованного прибора. Стоимость прибора – 1600-10000 руб.

Оценив достоинства и недостатки, потенциальному покупателю необходимо обратить внимание еще на один важный момент. Скоро все коммунальные хозяйства в России будут обязаны перейти на умные электронные счетчики, а механические будут неактуальны

Впрочем, это не значит, что старые счетчики придется сразу же выбросить. Ими можно будет пользоваться до момента их выхода из строя (до конца срока эксплуатации или до конца межповерочного интервала).

О необходимости периодической проверки газового счетчика

Любой прибор учета должен периодически проверяться на наличие дефектов. Это может быть визуальный осмотр пользователем. Считать неисправностью можно следующие обнаруженные признаки:

• нарушена целостность контрольных пломб;
• прибор не показывает результатов подсчета кубов;
• отображает показатели с большой погрешностью;
• в наличии следы механического повреждения прибора.


Поверка предполагает снятие счетчика, проведение диагностики и выдачу соответствующего акта.

Обнаружив один из дефектов, пользователь в кратчайшие сроки должен обратиться в организацию, осуществляющую контроль за поставкой газа потребителю и обеспечить устранение неисправности в течение 30 календарных дней.

Помимо владельца, проверка счетчика должна проводиться работниками газовой организации, с которой владелец заключил договор о техническом обслуживании газового оборудования. Независимо от производителя и стоимости газового счетчика, уровня его усовершенствования, каждый прибор имеет паспорт, где прописана периодичность его поверки. Она предполагает снятие счетчика, проведение диагностики и выдачу акта, допускающего или запрещающего дальнейшую эксплуатацию прибора.

Обратите внимание! При отсутствии результатов своевременной поверки счетчика прибор считается непригодным для эксплуатации, а показания – недействительными.

Помимо поверки, работники организации, контролирующие эксплуатацию газового оборудования, один раз в полгода обязаны осуществлять проверку без снятия прибора. По ее итогам должен составляться соответствующий акт.

Периодическая поверка прибора учета газа проводится для определения пригодности счетчика для достоверного учета газа.

Выгодно ли устанавливать газовый счётчик

Разберёмся, как установка прибора учёта скажется на бюджете семьи при обязательной установке, и стоит ли задуматься об этом тем, кто под действие закона не попадает.

Из-за разницы в стоимости приборов учёта и услуг организаций, которые их устанавливают, объёма расходуемого газа, тарифов и других характеристик расчёты не будут универсальными. Но на их основе вы сможете узнать самостоятельно, как именно отразится установка прибора, фиксирующего расход газа, на вашем бюджете.

Самый дешёвый счётчик на «Яндекс.Маркете» стоит 1 079 рублей. Для большей универсальности расчётов возьмём вариант чуть дороже — за 1 980 рублей.

Устанавливать прибор может только специализированная компания Постановление Правительства РФ от 21.07.2008 № 549 (ред. от 09.09.2022) «О порядке поставки газа для обеспечения коммунально-бытовых нужд граждан» , имеющая свидетельство саморегулируемой организации о допуске к этому виду работ. Зачастую такие организации предоставляют счётчики и их цена включена в стоимость услуг. Но есть и те, кто готов использовать устройство заказчика.

Стоимость будет зависеть от того, сколько у вас газовых приборов, нужно ли устанавливать дополнительные участки труб, газовые краны и так далее. Опломбировка нового счётчика проводится бесплатно.

Как правило, срок службы такого оборудования не 5 лет. Поэтому возьмём этот период как универсальный для всех приборов учёта и достаточно долгий, чтобы делать выводы, а также применим тарифы и нормативы Санкт-Петербурга.

Если у вас только газовая плита

Допустим, на самом деле они потребляют всего 5 кубов газа в месяц. Тогда при тех же условиях за 5 лет они потратят 2 082 рубля. Добавьте сюда стоимость счётчика — 1 980 рублей — и его установку. К примеру, «Петербургская газовая служба» согласна установить прибор заказчика за 1 970 Цены рублей.

В итоге выходит 6 032 тысячи — и это при условии, что монтаж счётчика обошёлся в минимальную сумму и расход газа действительно маленький. Если семья тратит 10 кубов голубого топлива в месяц, то экономии уже не будет.

Фактический расход газа с каждым новым членом семьи увеличивается некритично, но по нормативам он возрастает существенно. Например, если бы в квартире было прописано четыре человека, то на оплату газа уходило бы более 17 000 рублей в год. Причём для младенца норматив тот же, что и для взрослого.

Если у вас газовая плита и колонка

Норматив в этом случае составляет 32 куба на человека, а тариф тот же. Значит, семья из двух человек будет платить уже 402 рубля в месяц. За 5 лет это выльется в 26 656 рублей.

Установка счётчика на плиту и колонку стоит уже 2 970 рублей. А выгода зависит от фактического расхода газа и усилий, которые предпринимаются для его экономии. Как правило, чем старее колонка, тем больше расход. У некоторых агрегатов только за счёт горения фитиля может набежать более 10 кубов в месяц.

Но даже в этом случае «догнать» норматив будет непросто. Особенно если в квартире прописано более двух человек. 10 кубов на фитиль, 5 — на плиту, и в запасе остаётся ещё 49 кубов.

Если у вас газовое отопление

Вариантов, ставить счётчик или не ставить, здесь нет, поэтому просто разберёмся с нормативами и тарифами.

В Санкт-Петербурге норматив составляет 8,2 куба в месяц на квадратный метр помещения. В итоге даже для обогрева скромной хрущёвки в 33 кв. м понадобится 270,6 кубов топлива и 1 700 рублей в месяц. Дом в 100 кв. м уже потребует 5 150 рублей. Газ, израсходованный на приготовление пищи, при этом придётся оплачивать отдельно.

Счётчик здесь определённо выгодный прибор, и вот почему:

1. По нормативу пришлось бы платить одинаково и в январе, когда котёл работает постоянно, и в апреле, когда нужно лишь периодически протапливать дом в ожидании полноценной весны.
2. В большинстве месяцев, а то и всегда будет тратиться меньше газа, чем указано в нормативе, так как для его определения используются усреднённые параметры.
3. Без счётчика плату по нормативу могут начислять и летом О возложении обязанности произвести перерасчёт платы за природный газ, исключении из суммы задолженности оплаты по нормативу за отопление . Прибор, фиксирующий фактический расход, в этом случае надёжно страхует вас от переплат, но только если вы не пропустили время его замены.

Критерии выбора прибора

Пропускная способность – это основная характеристика, по которой нужно выбрать газовый счётчик. Она показывает, какое количество газа может пройти через счётчик за 1 час работы.

Для определения необходимой пропускной способности нужно сложить потребление газа всеми приборами, тем самым можно узнать максимальный объём потребляемого газа и подобрать счётчик с запасом. В частных домах потребление газа колеблется от 4 куб. м/ч до 10 куб. м/ч. Для упрощения подбора счётчика введена специальная маркировка:

•         G1,6 – пропускная способность 1,6 – 2,5 куб. м/ч;
•         G2,5 – пропускная способность 2,5 – 4,0 куб. м/ч;
•         G4 – пропускная способность 4-6 куб. м/ч;
•         G6 – пропускная способность 6-10 куб. м/ч;
•         G10 – пропускная способность 10-16 куб. м/ч.

G1,6 и G2,5 практически не применяются в частных домах в связи со своей малой мощностью. G10 также нечасто встречается, но уже из-за своей избыточности. Самый часто встречающийся газовый счетчик для частного дома это G4 или G6, они оптимальны для подсчёта расхода газа для среднестатистического дома.

Также счётчики различаются по своей конструкции, в частном секторе допустимо применение трёх разновидностей приборов учёта:

• Электронные – точные, компактные, современные приборы учёта. Нечувствительны к внешним изменениям температуры. К минусам можно отнести их высокую цену и питание от встроенной батарейки, которая может перестать работать задолго до истечения срока поверки, которая составляет 10 – 12 лет. Электронный газовый счётчик можно применять в частном доме при умеренном расходе газа.
• Роторные – компактные устройства, обладающие большой пропускной способностью и предпочитающие работать при постоянном расходе газа. Но монтаж допускается только на вертикальной трубе и срок поверки составляет всего около 5 лет.
• Мембранные – шумные, но простые и качественные приборы учёта. Лидер для установки в частном секторе. Срок эксплуатации прибора составляет 20 – 30 лет. Поверку необходимо проходить раз в 10 лет. Все неудобства, связанные с большими габаритами и высоким уровнем шума, нивелируются их возможностью установки на улице.

Если счётчик будет устанавливаться за пределами дома, то лучше купить устройство с функцией термокоррекции. Несмотря на то что стандартный счётчик способен работать при температурах от -40 до +40, точность измерений при критических температурах оставляет желать лучшего.

Точные данные счётчик показывает при температуре около +20 градусов. В зависимости от температуры, газ может сжиматься или расширяться. Поэтому зимой счётчик будет выдавать показания меньше, чем фактически потрачено.

Летом же наоборот, цифры на счётчике будут больше. Кроме того, если на улице установлен прибор учёта без термокоррекции, то хозяину дома придётся дополнительно платить температурный коэффициент.

Газовый счетчик и его типы

Важный момент выбора прибора – знание типов существующих газовых расходомеров. Они представлены в нескольких вариантах, отличающихся по конструкции и принципу работы. В бытовых условиях используются:

Диафрагменный газовый счетчик

Он применяется для учета небольших потоков газа. Аппарат делится на два отсека. Верхний отсек оснащен патрубками для ввода и вывода потока. Измерительный механизм диафрагменного типа расположен внутри корпуса.

От количества камер-диафрагм зависит точность измерений. Их бывает не меньше двух. Одна камера, наполняясь смесью, вытесняет содержимое другой. Счетный элемент определяет расход топлива, учитывая перемещения диафрагм.

Мембранный газовый расходомер

Данный прибор имеет несложную конструкцию, способен служить до двадцати лет. В обслуживании он прост и неприхотлив. Поверка газового счетчика такой модели проходит один раз в 10 лет. К его недостаткам можно отнести большой размер корпуса, затрудняющий скрытность установки, и шум, слышимый при работе. Иногда он переходит в неприятное для слуха посвистывание.

Роторный или ротационный прибор

Этот механический аппарат достаточно компактен. Он устанавливается на вертикальную трубу по ходу движения потока. В его корпусе расположены два ротора. Вращаясь, они пропускают определенный объем газовой смеси. Количество их оборотов задает показания расхода топлива. Аппарат энергозависим, работает бесшумно, имеет большой срок эксплуатации и высокую пропускную способность.

Однако газовый счетчик данного типа не переносит больших нагрузок. Ввиду его механического принципа работы, сопровождающегося неизбежным трением, быстро изнашиваются детали. А это приводит к их частым заменам. Поверяются роторные аппараты раз в пятилетний период.

Ультразвуковой газовый счетчик

Этот прибор отличается высокой точностью измерения. Электронное оборудование имеет возможность автоматически высчитывать показания, исходя из разницы скорости прохождения ультразвукового сигнала через движущийся газовый поток. Аппарат обладает прочным корпусом. Установка газового счетчика возможна в доме или даже на улице.

В некоторых моделях имеется блок питания. Он сохраняет информацию о показаниях за год. Поверка осуществляется через каждые шесть лет. Аппарат энергозависим. В этом заключается его недостаток. По стоимости он дороже механических устройств.

Струйный счетчик

Это представитель электронных моделей. Он может устанавливаться горизонтально или вертикально. Принцип его работы заключается в учете счетным элементом импульсов, создаваемых пьезоэлементом под воздействием проходящей через сопло струи топливной смеси.

Приборы струйного принципа работы отличаются надежностью и долговечностью. Межповерочный интервал зависит от модели. Он варьируется от 7 до 12 лет. Данный энергозависимый расходомер работает на батарейках. Такие приборы требуют особого внимания при обслуживании. Они не переносят плохо очищенный газ. Некачественная смесь может стать причиной серьезной поломки. Устанавливаются такие газовые счетчики только в квартиру. Они негативно реагируют на изменения температуры.
