Редуктор для газового баллона

Как выбрать модель пропанового редуктора

Выбирая пропановый адаптер, необходимо изучить его характеристики, отштампованные на корпусе или нанесенные несмываемой краской. Критически важными для выбора будут:

• Рабочая температура.
• Максимальное давление на входе, кг/см3.
• Рабочее давление, кг/см3.
• Максимальный расход газа, м3/час.
• Способ подключения.

Пропановый редуктор и его части

Так, рабочая температура большинства моделей лежит в диапазоне -15+45˚С. Этого достаточно для уверенной работы устройства в зоне умеренного климата. Максимальный напор на входе обычно составляет 25 кг/см3 , что позволит работать от баллона. Рабочий напор должен быть не меньше, чем требуется по техническим условиям для устройства — потребителя. У большинства из них оно не превышает 3 кг/см3. Использование пропанового адаптера с максимальным значением расхода меньше, чем у устройств-потребителей в сумме, приведет к их нестабильной работе, прекращению горения и созданию пожароопасной обстановки.

Способ подключения входящего патрубка, как правило, общий для всех и определяется выходным соединением стандартного газового баллона. Он представляет собой резьбовую накидную гайку на ½ дюйма с левой резьбой.

С выходным, рабочим патрубком дело обстоит чуть сложнее. Некоторые пропановые адаптеры, особенно бытовые, предназначенные для подключения газовых плит или обогревателей, снабжены единственным вариантом — ниппельным выходом на 6,3 мм. Такие редукторы будут стоить дешевле.

Универсальным выходом является также резьбовое соединение, к нему можно присоединить как накидную гайку, так и переходник на штуцер 6,3 или 9 мм. Если вы собираетесь подключать к редуктору одновременно несколько устройств, то нужно выбрать вариант с резьбовым выходом, к которому и привинтить коллектор-раздатчик. В целях безопасности каждый отвод коллектора должен быть снабжен отдельным краном, перекрывающим патрубок.

Краны и прочая арматура

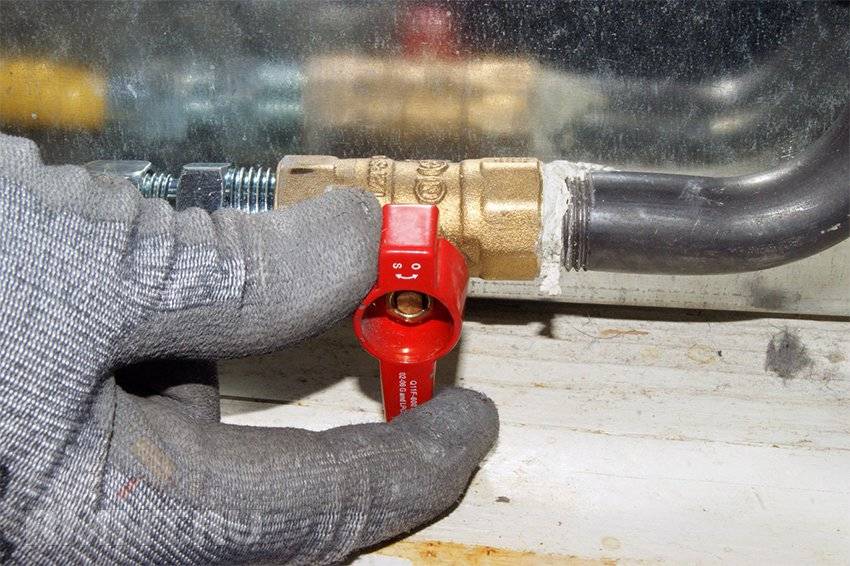

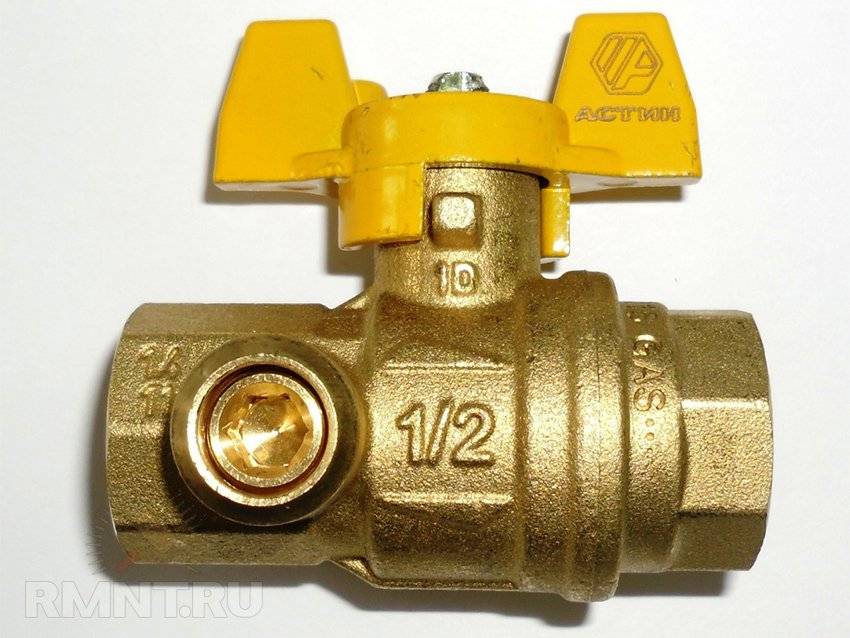

В месте подключения газопровода к плите должен устанавливаться газовый кран, блокирующий подачу газа в случае неисправности плиты. Это может быть либо шаровый кран с жёлтым маховиком, либо пробковый газовый кран. Недостаток последнего заключается в необходимости периодического обслуживания.

Другим полезным дополнением для газопровода может послужить расходомер. Его включение в цепь транспортировки поможет своевременно среагировать на исчерпание смеси в баллоне и провести его замену. Прибор учёта не должен обладать выдающейся точностью, необходимой для контроля за расходом газа в магистральных сетях, достаточно будет устройства стоимостью до 2 тыс. рублей.

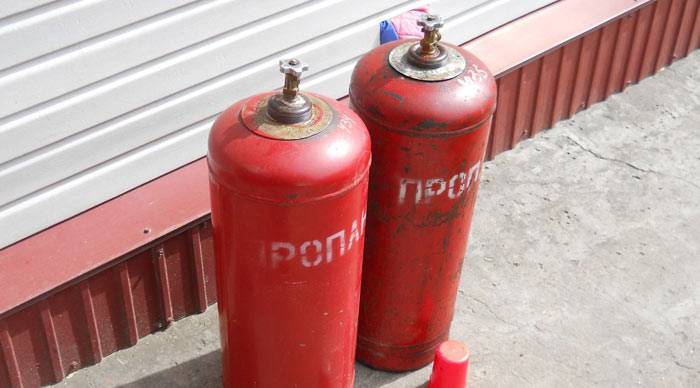

При одновременном подключении нескольких баллонов может использоваться соединительная рампа. Её установка помогает снизить интенсивность испарения газа из каждого баллона и сделать менее вероятным риск замерзания смеси в редукторе. Монтаж рампы можно выполнить самостоятельно при любом материале изготовления газопровода.

Настройка и регулирование газа

Рабочий механизм содержит в составе регулирующий элемент в виде чувствительного устройства для сравнивания импульсов задатчика и показателя координируемого напора. Узел принимает команду, приводит в движение регулирующий затвор за счет действия рабочей среды.

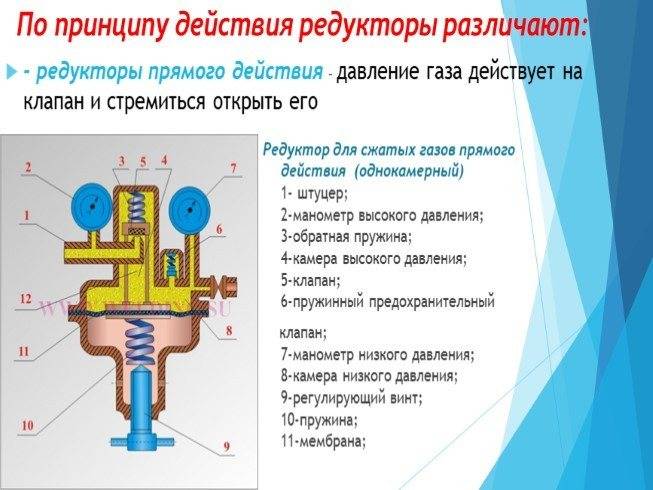

В зависимости от типа регуляции различают редукторы:

Если усилие перестановки большое, чувствительный элемент управляет регулятором прямого действия, использующего пружину. Энергия перемещающегося газа также может выступать задатчиком размера напора. Прибор подает команду исполнительному элементу в форме координирующего давления — такие редукторы называются пилотными.

Назначение баллонного пропанового редуктора БПО 5-2

Пропановый редуктор БПО 5-2 используется для снижения и стабилизации напора бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Устройство и принцип работы пропанового редуктора БПО 5-2

Этот пропановый редуктор построен по однокамерной схеме, на входе имеет патрубок с резьбовой накидной гайкой для присоединения к баллону. Корпус отлит из алюминиевого сплава, крышка корпуса изготовлена из полиамида.

https://youtube.com/watch?v=eXophZ3QC3M

Особенностью исполнения пропанового редуктора являются его малые размеры и вес, что делает БПО 5-2 удобным в перевозке и хранении.

Технические характеристики пропанового редуктора БПО 5-2

Пропановый редуктор производится старейшим в стране изготовителем газового оборудования — заводом «Нева»:

Технические характеристики редукторов

• Вес 0,34 кг.
• Длина × ширина × высота 135 × 105 × 96мм.
• Рабочая температура -15+45˚С.
• Максимальное давление на входе 25 кг/см3.
• Рабочее давление 3 кг/см3.
• Максимальный расход газа, 5 м3/час.
• Способ подключения W 21,8-14 ниток на 1″ LH.
• Рабочее подключение М16х1,5 LH.

Комплектность газового пропанового редуктора БПО 5-2

В комплект поставки входят:

• Пропановый редуктор в сборе.
• Технический паспорт.
• Ниппель под рукав 6,3 или 9 мм.
• Упаковка.

Меры безопасности при работе с пропановым редуктором БПО 5-2

Пропан является источником повышенной опасности. Чтобы сознательно следовать требованиям безопасности, надо понимать, какие именно угрозы несет в себе сам газ и использующие его устройства:

Меры безопасности при работе с пропановым редуктором БПО 5-2

• Прежде всего, пропан огнеопасен. Неправильное обращение с ним может вызвать серьезную угрозу жизни и здоровью людей, а также материальным ценностям.
• Пропаном нельзя дышать. В атмосфере пропана человек погибает. При вдыхании небольших количеств он приводит к отравлению, вызывающему головную боль и рвоту.
• Пропан взрывоопасен при определенных условиях, при достижении определенной концентрации пропана в воздухе происходит объемный взрыв. Взрыв также происходит при резком повышении температуры в баллоне.
• При быстром истечении пропана из баллона в атмосферу происходит сильное понижение температуры, которое может привести к тяжелым и глубоким обморожениям.

Правила для работы с пропановым баллоном

Чтобы избежать этих неприятных последствий, при работе с пропаном необходимо соблюдать следующие правила:

• Не работать с пропаном рядом с источниками открытого огня или сильного нагрева.
• Не вносить в зону работы другие легковоспламеняющиеся вещества.
• Не использовать рядом с пропаном несовместимые с ним химически материалы, такие, как нитраты и перхлораты.
• Не использовать газовое оборудование и арматуру, имеющее видимые механические повреждения и признаки утечки газа.

Правила эксплуатации пропанового редуктора БПО 5-2

Правила эксплуатации содержат, прежде всего, требования неукоснительного соблюдения мер безопасности, перечисленных выше.

Каждый раз перед началом эксплуатации необходимо осмотреть пропановый  редуктор, соединительную арматуру, подводящие шланги на предмет наличия механических повреждений и видимых и слышимых признаков утечки. При обнаружении таких признаков начинать эксплуатацию недопустимо, поврежденное оборудование подлежит ремонту или замене.

Правила эксплуатация пропанового редуктора

Если стрелка манометра  не двигается или , наоборот, скачет при постоянном расходе газа — он неисправен и подлежит замене.

Необходимо также внимательно следить за сроком проведения плановой поверки манометра пропанового редуктора на соответствие паспортным техническим требованиям. Такая проверка должна осуществляться специальной сертифицируемой организацией не реже одного раза в пять лет.

Кроме того, необходимо соблюдать порядок подключения пропанового редуктора к баллону и к потребляющим устройствам. Не реже раза в месяц нужно проверять состояние фильтра и при необходимости очищать его.

Конструкция и виды

Пропан (СН3)2СН2 – природный газ, обладающий высокой теплотворной способностью: при 25°С теплота его сгорания превышает 120 ккал/кг

Вместе с тем, применять его следует с особыми предосторожностями, поскольку пропан не имеет запаха, но уже при своей концентрации в воздухе всего 2,1% является взрывоопасным

Особо важно то, что будучи легче воздуха (плотность пропана составляет всего 0,5 г/см 3 ), пропан поднимается вверх, и потому, даже при относительно малых концентрациях, являет собой опасность для самочувствия человека

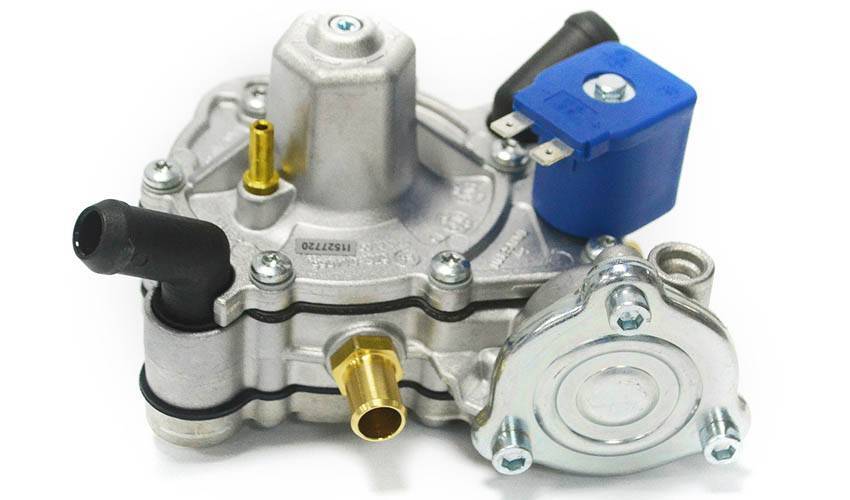

Пропановый редуктор должен выполнять две функции – обеспечивать строго определённый уровень давления при подключении к нему какого-либо устройства, и гарантировать стабильность значений такого давления при дальнейшей эксплуатации. Чаще всего в качестве таких устройств применяются газосварочные аппараты, газовые обогреватели, тепловые пушки и другие виды обогревательной техники. Применяется этот газ и для пропанового баллона автомобиля, работающего на сжиженном топливе.

Различают две разновидности пропановых редукторов – одно- и двухкамерные. Последние применяются реже, поскольку более сложны по своему устройству, а их отличительная способность — последовательно снижать давление газа в двух камерах — на практике используется лишь при повышенных требованиях к допустимому уровню перепадов давления. Распространёнными моделями редукторов считаются БПО 5-3, БПО5-4, СПО-6 и др. Вторая цифра в условном обозначении указывает на номинальное давление, МПа, при котором срабатывает предохранительное устройство.

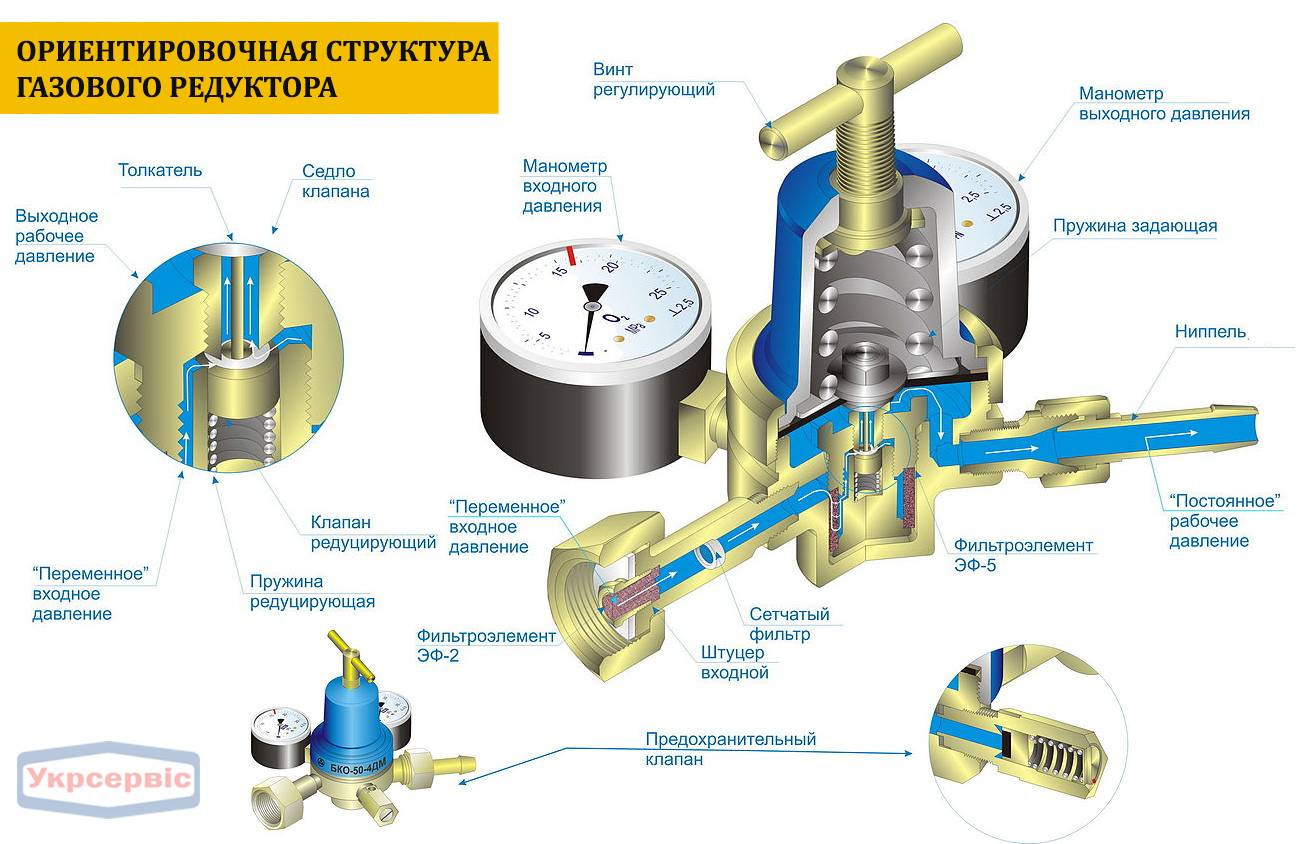

Конструктивно однокамерный пропановый редуктор типа БПО-5 (Баллонный Пропановый Однокамерный) состоит из следующих узлов и деталей:

1. Корпуса.
2. Толкателя.
3. Клапанного седла.
4. Редуцирующей пружины.
5. Мембраны.
6. Понижающего клапана.
7. Присоединительного ниппеля.
8. Входного штуцера.
9. Задающей пружины.
10. Сетчатого фильтра.
11. Манометра.
12. Регулирующего винта.

Основными техническими характеристиками пропановых редукторов являются:

• Максимальная пропускная способность по объёму газа в единицу времени, кг/ч (маркируется цифрой, располагающейся сразу после буквенной аббревиатуры; например, пропановый редуктор типа БПО-5 рассчитан на пропуск не более 5 кг пропана в час);
• Максимальное входное давление газа, МПа. В зависимости от типоразмера устройства оно может быть в пределах от 0,3 до 2,5 МПа;
• Максимальное выходное давление; в большинстве конструкций оно составляет 0,3 МПа, и адаптировано под аналогичный показатель для газопотребляющего агрегата.

Все выпускаемые пропановые редукторы должны полностью соответствовать требованиям ГОСТ 13861.

Как выбрать редуктор на газовый баллон?

Зачем нужен редуктор на газовый баллон? Легче всего ответить на поставленный вопрос, сравнивая бытовой редуктор для газового баллона с регулятором напряжения электросети. Для рачительного хозяина использование электрического стабилизатора давно стало нормой. Газовый редуктор для баллона применяется с точно такой же целью — стабилизация давления поступающего из газового баллона на наши бытовые приборы.

Снижение давления газа, до рабочих параметров, обеспечивающих устойчивую работоспособность оборудования — в этом и есть основная задача, которую выполняет баллонный редукционный прибор

Характеристики входного давления имеют важное значение для бытовых приборов, где источником энергии служит голубое топливо

Казалось бы, после того как мы выяснили, для чего нужен баллонный редуктор для пропана и бутана, статью можно заканчивать, прощаться с читателями, и сдавать работу в публикацию. Однако не все так просто, и выясняется, что газовый редуктор осуществляет свою работу по абсолютно двум разным принципам действия и подразделяется на два вида устройств.

Последовательность установки и использования

Пропановый редуктор любого типа и исполнения считается техникой повышенной опасности, поэтому при его установке необходимо соблюдать ряд обязательных требований:

1. Помещение (если редуктор монтируется к внутреннему потребителю) тщательно проветривается. Причём окно/форточка должно оставаться открытым в течение всей продолжительности первичного пуска.
2. Верная последовательность пользования устройством такова: вначале плавно открывается вентиль на баллоне с пропаном. Затем открывается вентиль редуктора и лишь потом – газопотребляющей техники. Вращением маховичка регулировочного винта устанавливается необходимый уровень рабочего давления. Отключение производится в обратном порядке. При появлении посторонних звуков – щелчков, шипения и пр. – техника незамедлительно отключается.
3. После установки стабильного прохождения газа через редуктор следят за показаниями стрелки манометра, которая не должна отклоняться больше тех значений колебания давления, которые указаны в паспорте. В противном случае использование техники прекращают. Особенно опасным считается медленное увеличение давления газа.

1. Раз в 2…3 месяца герметичность всех соединений проверяют, а при необходимости – подтягивают резьбовые крепления.
2. При необходимости регламентного обслуживания пропанового редуктора – продувки клапана – устройство отсоединяют от газовой магистрали, после чего выпускают остаток газа из всех рабочих полостей устройства. Все последующие операции выполняются только в специальных мастерских, которые располагают испытательными стендами.
3. После окончания применения входной вентиль на редукторе закрывают до упора. В этом случае заневоливание пружины исключается, а её работоспособность увеличивается.
4. Для соблюдения правил противопожарной безопасности между редуктором и газопотребляющей установкой желательно предусматривать устройство пламягасительных приспособлений.

https://youtube.com/watch?v=lspIr9UNH7E

Использование баллонного газа требует основательного подхода в обеспечении безопасности и удобства эксплуатации. Предлагаем рассмотреть простейший пример подключения баллона с пропаном к газовой плите: схему соединений, запорную и регулирующую арматуру, организацию условий хранения.

Принцип работы редуктора

Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники. Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.

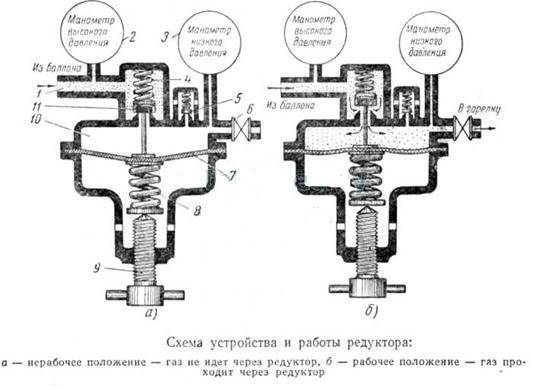

Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав горелки для кровельных работ, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.

При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны. Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы производителем. «Лягушки», как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.

https://youtube.com/watch?v=jRuGH9JFa0M

Классификация в зависимости от сферы применения

В зависимости от сферы применения редукторы под газовый баллон разделяются на несколько видов:

• Бытовые нерегулируемые.
• Универсальные регулируемые
• Профессиональные.

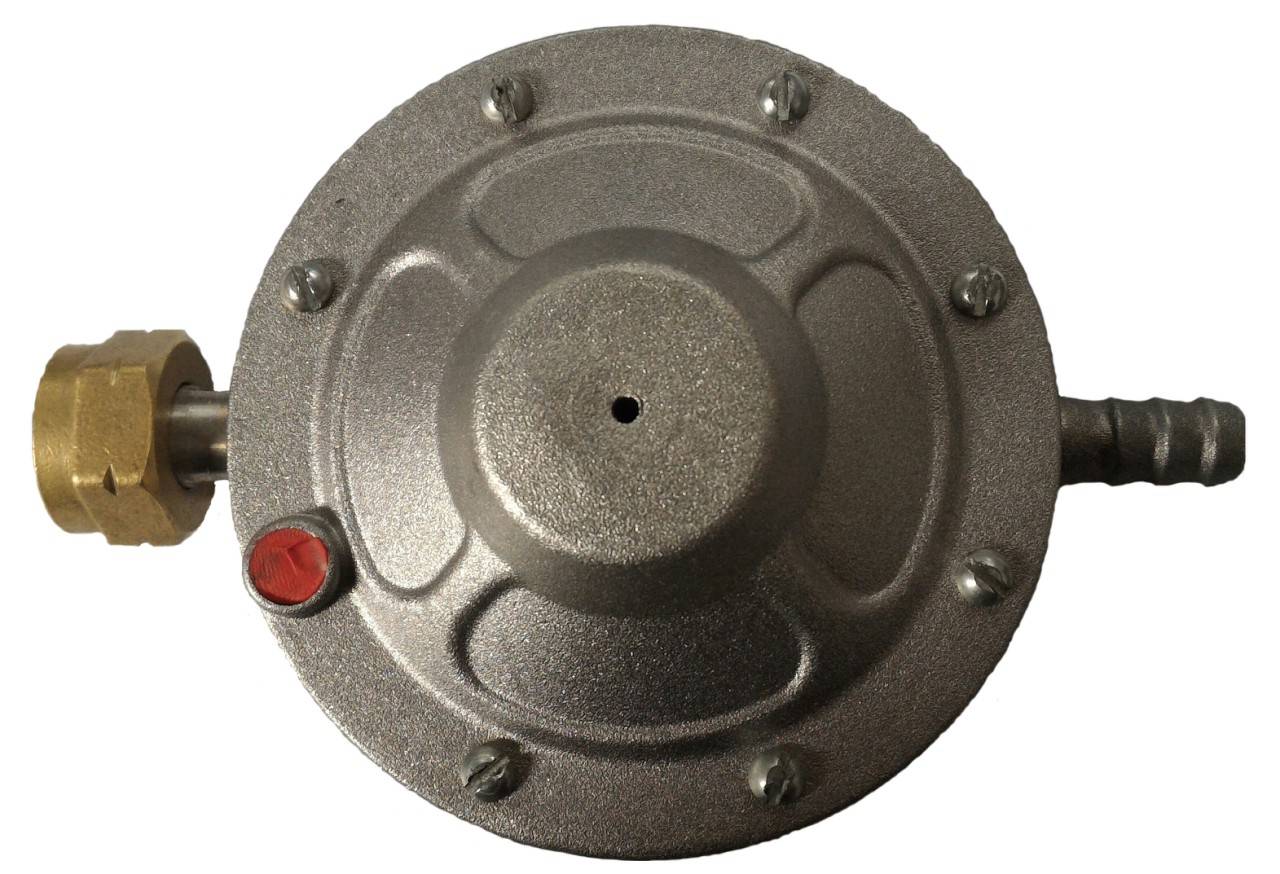

Бытовые нерегулируемые

К этому виду относятся самые простые редукторы, применяемые в бытовом газоснабжении домовладений и в походных условиях. Вместе с бытовыми газовыми баллонами устанавливают редукторы РДСГ. Они имеют простейшую конструкцию, позволяющую использовать газ только в бытовых плитах и отличаются дешевизной и надежностью. Редуктор лягушка для газового баллона, или РДСГ-1 используется вместе с емкостями от 12 до -50 литров.

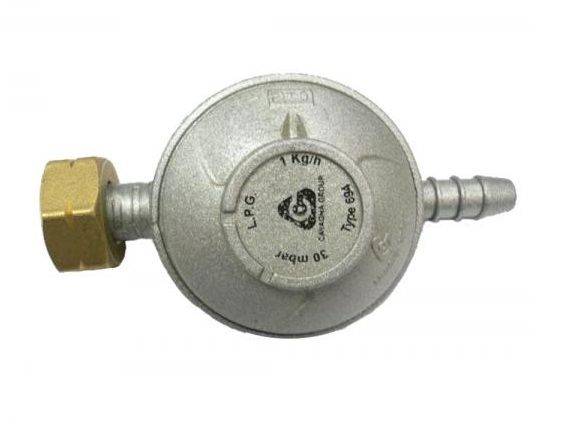

Бытовые нерегулируемые

Для пятилитровых газовых баллонов, популярных у дачников, туристов и охотников, используют модель РДСГ-2 Балтика. Редуктор Балтика надевается на ниппель газового баллона сверху и фиксируется в резиновом уплотнении специальным зажимом. Редукторы настроены на рабочее давление 0,3 МПа и пропускную способность 1,2 м3/час

Универсальные регулируемые

Этот класс редукторов отличается более сложной конструкцией и более широкими возможностями. Их уже можно применять как для бытового газоснабжения, так и для производства работ в домашней мастерской. Эти редукторы имеют обязательно резьбовое присоединение к газовому баллону, надежно фиксирующее устройство.

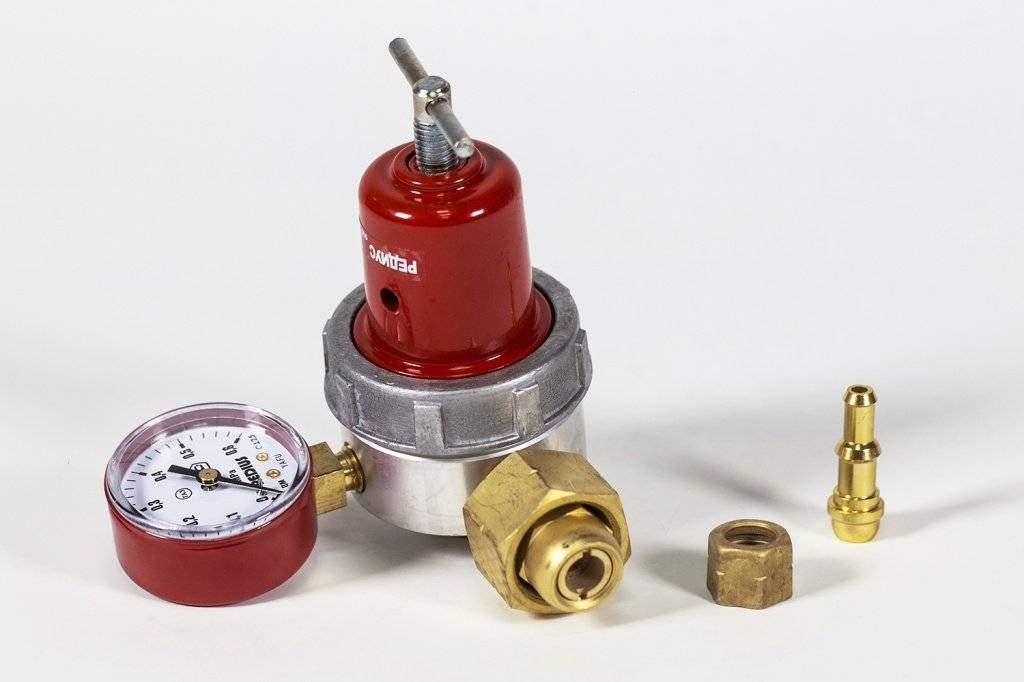

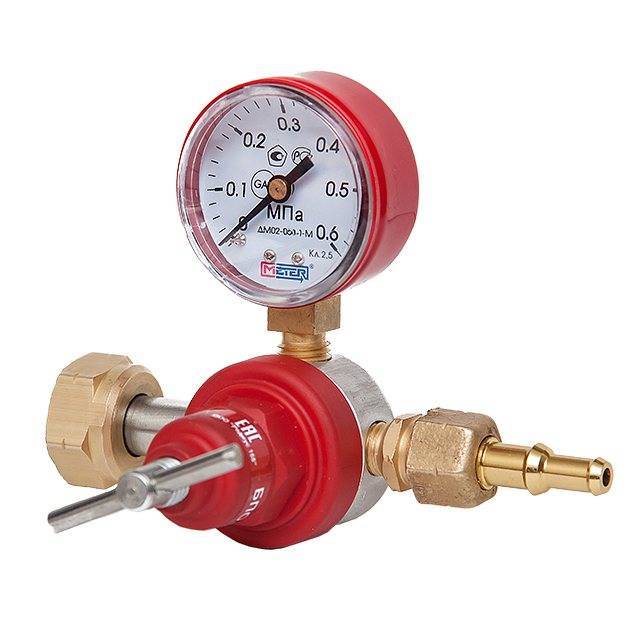

Универсальный регулируемый для пропана с манометром

Они также снабжены манометром и регулировочным винтом, позволяющим менять рабочее давление от 0 до 0,3 МПа, в зависимости от потребностей подключенного к ним устройства–потребителя газа. Эти устройства также имеют большую, чем у бытовых, пропускную способность — до 5 м3/час

Профессиональные

Этот класс характеризуется применением более износостойких материалов и лучшее качество сборки и регулировки. Также шире и параметры регулировок рабочего давления – от 0,4 до 1,6 МПа.

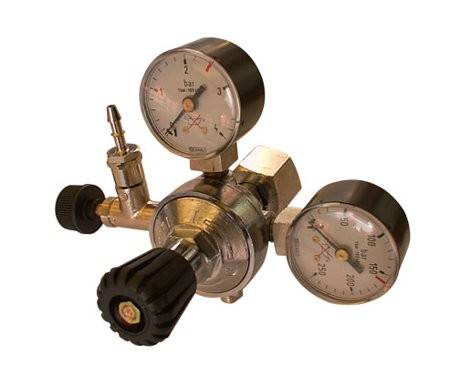

Профессиональный редуктор с двумя манометрами

Некоторые модели снабжены двумя манометрами — для входного и рабочего давления соответственно.

Редукторы

Само понятие «редуцирование» означает изменение какого-либо физического показателя в меньшую или большую сторону. В случае с редуктором этим физическим показателем является давление газа.

Редуктор – это механическое устройство для стабилизации давления газа. Сжатый газ в баллоне находится под очень высоким давлением. Редуктор обеспечивает понижение давления на выходе до необходимых показателей (зависит от вида газовой смеси). И поддерживает давление на постоянном уровне.

Если вы планируете работать с газосварочным оборудованием, рекомендуем купить редуктор. Редукторы улучшают качество сварного шва, стабилизируют сварочный процесс и оптимизируют расход газа при сварочных работах.

Устройство

Основными рабочими элементами редуктора являются редуцирующий клапан, мембрана и запорная пружина. Пружина пытается перекрыть клапан редуктора с одной стороны. С другой стороны воздействует мембрана, стремясь его открыть. Одновременно осуществляется противодействие редуцированного газа с пониженным давлением. Когда рабочее давление снижается ниже нормы, сила воздействия мембраны превышает силу воздействия пружины, и клапан открывается. Для регулировки и контроля уровня давления редукторы оснащаются вентилями и манометрами.

Виды

Основная классификация газовых редукторов — по виду редуцируемого газа. В зависимости от рабочего газа редукторы делятся на кислородные, углекислотные, ацетиленовые, метановые, пропан-бутановые. Выбирать необходимо исходя из того, какими технологиями сварки вы пользуетесь – аргонодуговой, газовой, углекислотной.

Цветовая маркировка редуктора соответствует цвету газового баллона, для которого он предназначен. Экспериментировать с использованием неподходящих по газу редукторов настоятельно не рекомендуется. Редукторы для некоторых газов категорически запрещается применять для работы с другими газами.

Редукторы для горючих газов имеют левую резьбу, для негорючих – правую.

Пропускная способность

Пропускная способность определяет производительность газового редуктора. По пропускной способности редукторы делятся на два класса: постовые и рамповые. Постовые редукторы малой пропускной способности способны подавать до 5 м3/ч газа при давлении 3 атм или до 25 м3/ч при давлении 10 атм. Такие редукторы используют для обслуживания одного сварочного поста.

Рамповые редукторы отличаются высокой пропускной способностью до 100 м3/ч, могут обслуживать сварочные комплексы из нескольких постов, сверхмощные посты для резки и другое профессиональное специализированное оборудование. За счет того, что у рамповых редукторов сечения большего размера, они больше по весу и габаритам.

Особенности использования газовых редукторов

Кислородный редуктор чаще применяется в промышленной машиностроительной, металлургической отрасли для газовой сварки. Приборы используются в подводных работах и медицинской области. Пропан-бутановые виды ставятся в газовой магистрали на предприятиях, строительных площадках и в быту. В них рабочее давление настраивается при изготовлении на заводе, но есть возможность отрегулировать газовый редуктор при установке. Ацетиленовые устройства применяются в коммунальной сфере для резки и сварки труб.

Есть редукторы, которые могут регулировать негорючие и горючие газовые смеси. Приборы для работы с водородом, метаном отличаются левой резьбой, чтобы их нельзя было случайно подсоединить к кислородной емкости. Кислородные регуляторы имеют правую резьбу и соединяются с баллонами азота, гелия, азота (инертных газов).

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 выпускается предприятием Krass. Сохраняя общие для пропанового редуктора принципы работы, он выгодно отличается от бюджетного БПО 5-2:

• • Вес 0,67 кг.
  • Длина × Ширина × Высота 164 × 108 × 136мм.
  • Рабочая температура -15+45˚С.
  • Максимальное давление на входе 25 кг/см3.
  • Рабочее давление, 4 кг/см3.
  • Максимальный расход газа 5 м3/час.
  • Способ подключения W 21,8-14 ниток на 1″ LH.
  • Рабочий выход М16х1,5 LH.

Технические характеристики пропанового редуктора БПО 5-3

Редуктор пропановый БПО 5-3 производства Krass заслуженно считается уже не любительским, а профессиональным устройством.

Следует отметить, что под именем БПО 5-3 Ridius выпускает свой пропановый редуктор и дочерняя компания Вырицкого завода металлоизделий, однако характеристики и материалы корпуса, применяемые Ridius, не позволяют отнести их продукцию к классу профессиональных.

Назначение баллонного пропанового редуктора БПО 5-3

Пропановый редуктор БПО 5-3 используется для понижения, стабилизации и управления напором напором бытового газа, подаваемого из стандартных баллонов таким потребителям, как сварочные горелки и резаки, обогреватели и большое количество других разновидностей потребителей.

Комплектность газового пропанового редуктора БПО 5-3

• устройство в сборе;
• ниппель для подключения шлангов диаметром 6,3 или 9 мм;
• гайка;
• техпаспорт изделия;
• упаковочная коробка.

Комплектность газового пропанового редуктора БПО 5-3

Преимущества баллонного пропанового редуктора БПО 5-3

• точная установка рабочего давления
• лазерное нанесение параметров на корпус
• эргономичный регулировочный маховик
• штрих-код производителя на корпусе упрощает учет, логистику и комплектацию заказов для продавца

Устройство и принцип работы пропанового редуктора БПО 5-3

Пропановый адаптер исполнен по однокамерной схеме, однако отличается большей площадью мембраны, большим ходом штока и большим размером маховика. Все эти конструктивные преимущества позволяют точнее выставлять и регулировать рабочее давление.

Корпус пропанового редуктора выполнен целиком из латуни, что повышает прочность, надежность и удлиняет срок эксплуатации

Меры безопасности при работе с пропановым редуктором БПО 5-3

Меры безопасности также совпадают с мерами для БПО 5-2, однако, ввиду более высокого рабочего давления необходимо тщательно следить за тем, чтобы не превысить допустимые параметры — потребителей .
