Создаем кузнечный горн своими руками

Строим твердотопливный горн

Главным недостатком твердотопливных горнов является то, что уголь сам по себе не может выдать нужную температуру свыше 1000°С. Поэтому в таких печках всегда нужна подача воздушной струи. Раньше это были меха, теперь чаще воздух подается через трубу с заваренным торцом, также сделанную из стали.

Колосниковая решетка для горна.

Пластина для стола должна быть сделана из заготовки с толщиной не меньше 5-ти мм. Если горн открытой конструкции установить на улице, не нужно будет специально заниматься вентиляцией.

Вот главные этапы по сооружению самодельного горна, работающего на угле:

• Соорудить площадку для основания с бетоном и армированными прутьями.
• Сложить кирпичи в виде прямоугольного основания, поверхность стола может быть любой высоты.
• В любой стенке основания проделать отверстие для поддувала.
• Собрать под из специального огнеупорного кирпича на основание.
• Установить колосник с отверстиями, который нужно делать также из огнеупорного материала, для чего отлично подойдет чугунная дверца от старой печки.
• После установки колосника доложить стенки из того же огнеупорного кирпича.
• Не забыть оставить отверстие в одной стенке для подачи воздуха, лучше это сделать сразу при кладке кирпича.
• В трубу для подачи воздуха вмонтировать вентилятор.
• Если вы делаете закрытую конструкцию, обязательно соорудите дымоход, который абсолютно необходим для тяги.

Такой горн можно сделать мобильным – все зависит от вас. Отличным каркасом для твердотопливного горна может послужить старая газовая плита.

Закрытая

Главным отличием газового горна такого типа от остальных является вид тяги. В такой конструкции она принудительная и осуществляется посредством вентилятора. Данный вариант является оптимальным, поскольку позволяет проветривать все помещение.

Печь выполняется в кубической форме из огнеупорного кирпича. Самодельный газовый горн для бытовых нужд обычно небольшой — его стороны редко превышают одного метра в длину. Поверх укладывается зонт — металлическая крышка, выполненная из листа металла толщиной 4 мм. Внутренний объем должен быть полностью герметичным, иначе эффективность работы горна будет низкой.

Классификация кузнечных горнов

Существует несколько критериев, по которым можно развести все эти печки на аккуратные типы.

Чаще всего горны делят по виду топлива, на котором они работают:

Газовые кузнечные горны

Вот об этом типе печек мы поговорим подробно: они являются самыми распространенными и в домашних кустарных мастерских, и в профессионально оборудованных кузнечных центрах. Газовый кузнечный горн – без сомнения, любимый инструмент отечественных кузнечных мастеров.

Жидкостные

Здесь основным видом топлива выступает мазут.

Угольный кузнечный горн.

По конструкторскому решению горны делятся на закрытые и открытые. По размеру они бывают малыми, средними и большими. Вот, собственно, и вся классификация кузнечных горнов. Самодельный горн для ковки – вещь вполне реальная и, самое главное, нужная в хозяйстве.

Главное – решить какой именно горн вас устроит. А для этого вы должны четко знать, какую именно кузнечную продукцию вы собираетесь делать, для кого и в каком количестве.

Полезные советы

1. Вырезание в задней стенке горна небольшого отверстия улучшит вентиляцию. Помимо этого, такой вырез позволяет разогревать металлические заготовки большой длины.
2. Кузнечный горн размещают на специальной металлической подставке или столике, который делает работу с ним более удобной. Высота подбирается мастером индивидуально.
3. Если кузнечная мастерская работает с заготовками разных размеров и форм, то целесообразно устанавливать сразу несколько горнов разных габаритов. Размещают их поблизости друг от друга, а при помощи гибких шлангов подводят газ и воздух. Такое конструктивное решение позволяет быстро переподключать горелки.
4. На каждом газопроводе должна располагаться запорная арматура. С этой целью чаще всего используют обычные вентили — они обеспечивают более плавную регулировку, в отличие от шаровых аналогов.

Главное в создании кузнечного горна своими руками — представлять принцип работы, правильно подобрать необходимые материалы и соблюдать технику безопасности. Такое оборудование создается мастерами исходя из личных предпочтений, пожеланий и требований, что предоставляет широкий простор для деятельности.

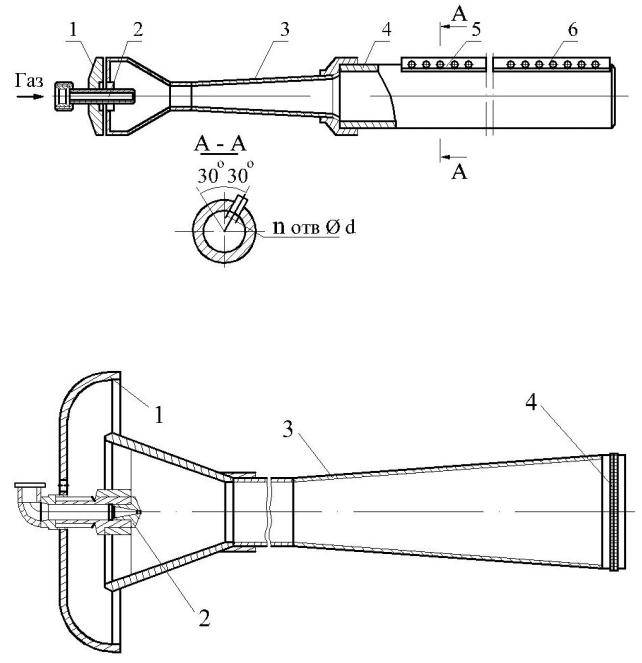

Характеристики и виды инжекционных горелок

От исполнения горелки горна зависит степень угара металла при его нагреве под ковку, интенсивность образования окалины на поверхности, общее потребление газа. В закрытых кузнечных горнах применяют горелки короткого пламени.

Их конструктивное исполнение гарантирует быстрое перемешивание горючей смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочего пространства горна удаляются равномерно и максимально эффективно.

Принцип действия горелок

В горелках такого типа происходит сжигание пропана, поступающего из газопровода либо баллона. Здесь смесь газа с воздухом образовывается за счет эжекции, т.е. подсасывания последнего внутрь горелки под воздействием энергии струи газа, находящейся под давлением.

В зоне, где происходит забор воздуха, появляется разрежение, за счет чего воздух сам двигается в заданном направлении. Смешиваясь в корпусе горелки, рабочая смесь вырывается из него под давлением, создавая нужную температуру.

Качество работы газовой горелки зависит от постоянства соотношения объема газа и воздуха. Изменение плотности газа влияет на возможности засасывания воздуха горелкой.

Топливосжигающее устройство или горелка, является основной составляющей газового горна. Его эксплуатация полностью зависит от правильного изготовления этого ключевого элемента

Все изменения температуры сгорания должны сопровождаться аналогичными изменениями подачи воздуха, требуемого для возгорания.

При несбалансированности показателей, необходима корректировка коэффициента инжекции для достижения его стабильности. Добиваются этого путем изменения давления газа либо регулировкой воздушной заслонки.

Классификация горелок по основным признакам

Классифицируют их по разным признакам. Исходя из объема подсасываемого первичного воздуха, различают горелки частичного смешения и полного. Основными характеристиками первых являются коэффициент инжекции и кратность.

Коэффициент инжекции определяется соотношением объемов воздуха инжектируемого и требующегося для 100-проентного сгорании газа. Под выражением «кратность инжекции» подразумевают соотношение между объемом первичного воздуха и потреблением газа горелкой.

Горение газа в смеси с воздухом в инжекционной горелке происходит в специальной насадке — туннеле, изготовленном из огнеупорного материала

Инжекционные горелки, применяемые в домашних кузницах, бывают низкого (до 5 кПа) давления газа и среднего — от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность подсоса воздуха остается практически неизменной, даже в том случае, когда в горне газовое давление и разрежение претерпевают изменения.

При падении давления ниже этой планки, коэффициент инжекции растет, давление падает, а разрежение в горне увеличивается. В зависимости от наличия распределительного коллектора, бывают горелки одно- и многофакельные.

Существует разделение по количеству сопел: с одним соплом — односопловые, с несколькими — многосопловые. Располагают эти элементы по центру либо вразброску. По этому признаку есть горелки с центральным соплом и периферийным.

Безопасность при работе с газом

Начнем с мер предосторожности. Начните работу с газом с самого маленького 5-ти литрового баллона

Купите новый и заправьте его пропаном на ближайшей газовой заправке. Попросите заправщика рассказать вам о том, как правильно хранить, транспортировать, заправлять и использовать газовый баллон. Он с удовольствием это сделает, потому как целый день заправлять баллоны ему просто скучно.

Сразу купите хороший регулируемый редуктор. Стоит он 700-1500 рублей, но это мелочь, когда речь идет о безопасности. На манометре должны быть деления от 0,1 до 0,6 МПа (мега-паскалей)

Внимание! Кран редуктора работает не так, как водопроводный кран, а наоборот: чтобы увеличить давление, нам надо крутить по часовой стрелке, т.е. закручивать кран; чтобы снизить давление, надо крутить против часовой стрелки, т.е

откручивать кран

Это важно запомнить, потому как в критической ситуации мы будем пытаться закрутить кран, а это наоборот, только увеличит давление газа — помните об этом!. Горелка плавильной печи, как и горелка для газового горна работает обычно в диапазоне давлений от 0,15 до 0,25 МПа

Мне проще считать давление в атмосферах, поэтому это 1,5 — 2,5 атмосферы. Не выкручивайте редуктор на большее давление — оно нам попросту не нужно! Моя газовая горелка для плавильной печи сейчас работает при давлении в 1,5 атмосферы, чего вполне хватает, чтобы уже через 15 минут в тигле плавал жидкий алюминий

Горелка плавильной печи, как и горелка для газового горна работает обычно в диапазоне давлений от 0,15 до 0,25 МПа. Мне проще считать давление в атмосферах, поэтому это 1,5 — 2,5 атмосферы. Не выкручивайте редуктор на большее давление — оно нам попросту не нужно! Моя газовая горелка для плавильной печи сейчас работает при давлении в 1,5 атмосферы, чего вполне хватает, чтобы уже через 15 минут в тигле плавал жидкий алюминий.

Работу с газом настоятельно рекомендуется проводить на открытом воздухе. Особенно пока газовая горелка еще не настроена. В замкнутом пространстве достаточно 10-15% концентрации пропана в воздухе для того, чтобы произошел взрыв. На воздухе же взорваться, работая с газом, практически нереально. Чтобы взорвать 5-ти литровый газовый баллон, его нужно кинуть в большой костер на 3-4 минуты. Только тогда он взорвется.

Также очень рекомендуется использовать длинный газовый шланг не менее 3-5 метров. Шланг обязательно нужно крепить к редуктору при помощи хомута с винтовой затяжкой. Помимо самого редуктора нужно также обзавестись каким-либо регулировочным краном, который бы располагался непосредственно около горелки. Это нужно, чтобы не бегать каждый раз к баллону открывать/закрывать газ. По хорошему, баллон у вас потом должен стоять за углом в специальном металлическом шкафу с висячим замком. Я вместо крана использовал еще одну газовую горелку от ацетиленового резака, только вместо насадки я подсоединил шланг моей горелки.

Открытая

Металлическая конструкция, устанавливаемая на огнеупорном фундаменте. В его роли может выступать бетонная площадка или огнеупорные кирпичи. Для такой конструкции создают специальный поддон, в котором располагают детали для последующего нагрева. С боковых сторон размещают вертикальные стойки, на которые крепится горелка для газового горна.

При такой конструкции дым во время работы вытягиваестя естественным путем, соответственно, не требуется создание вытяжки. Но при этом газовый горн размещают либо в хорошо проветриваемом помещении, либо на открытом воздухе.

Преимуществом такой конструкции горна является возможность разогрева разных деталей на поддоне, причем их размеры ограничены только боковыми стойками.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

1. уголок
2. проф-труба
3. листовой металл 2 мм
4. огнеупорный кирпич
5. газовая горелка
6. баллон с газом (ПРОПАН)

Инструменты

1. сварочный инвертор
2. дрель
3. УШМ (болгарка)
4. линейка и маркер
5. молоток
6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол.

Сгибаем.

Получилось основание для укладки огнеупорного кирпича.

Нижнюю часть завариваем листовым металлом 2 мм.

Выкладываем огнеупорный кирпич.

Привариваем ножки из про-трубы.

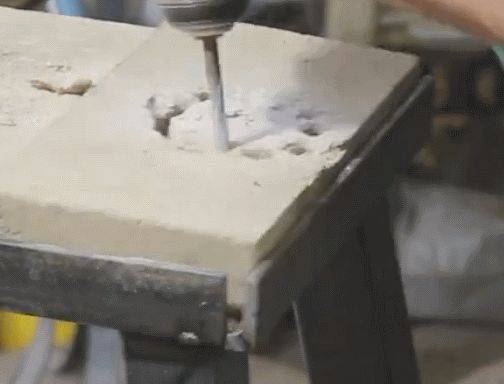

Затем необходимо сделать отверстие в основании под установку сопла газовой горелки.

Сверлим отверстия в кирпиче.

Так же нужно прожечь отверстие в металле.

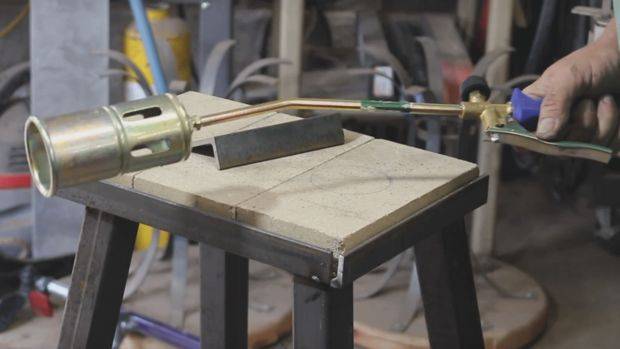

Устанавливаем горелку.

Затем навариваем уголки по углам и делаем стенки с крышей.

Верхнюю часть гона следует покрыть металлом 2 мм.

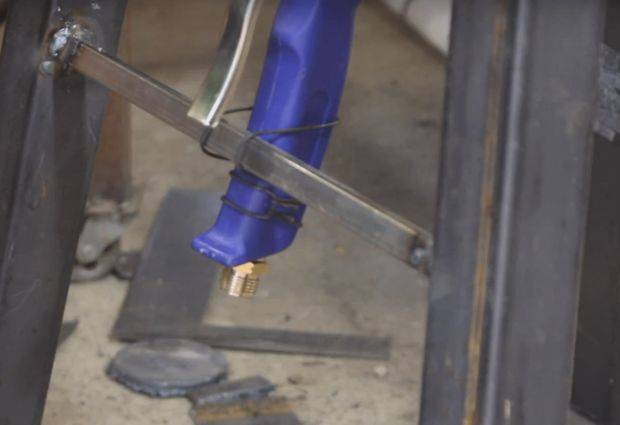

Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна.

Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож.

Спасибо за внимание. Tweet

Tweet

18 Поделились

Что из себя представляет газовая горелка?

Переходим к теории газовых горелок. Начнем с того, что сам по себе газ не горит! Запомните это! Горит только газо-воздушная смесь, поэтому чтобы горелка заработала, в ней должен правильно осуществляться процесс смешения газа и воздуха. Именно этим, в общем-то, и занимается газовая горелка: смешивает воздух с газом.

Существует, грубо говоря, два вида газовых горелок — это инжекционные, где воздух затягивает в горелку под действием струи газа; и горелки с принудительной подачей воздуха — газовые горелки с наддувом. В промышленности, насколько я знаю, уже не используются инжекционные газовые горелки, потому как они считаются нестабильными. И действительно, собрав, и попытавшись запустить инжекционную газовую горелку, я убедился, что на ее работу влияет то, откуда сегодня дует ветер. В любой момент она может погаснуть от того же дуновения ветерка, так что поигравшись с инжекционной, я перешел к следующему этапу — газовой горелке с наддувом.

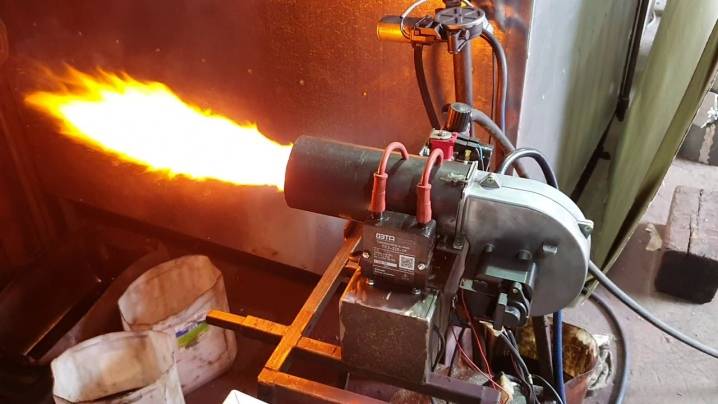

Газовая горелка с наддувом обладает более стабильной работой по сравнению с инжекционной. Ее удобнее регулировать, настраивать мощность пламени. Газовая горелка с наддувом превосходно работает на закрытую камеру газового горна или плавильной печи. Конструкция обеих горелок отличается незначительно. По сути у горелки с наддувом немного другое расположение рабочих камер и есть наддув

Так что же представляет из себя горелка для газового горна? По сути это просто обычная труба, ну или система труб. Газ подается в начало трубы через крохотное отверстие (жиклер), пролетает трубу, смешиваясь в ней с воздухом, и вылетая из трубы, начинает гореть. Чтобы газовая горелка работала правильно, газ должен смешиваться с воздухом в нужных пропорциях. Это достигается подбором нескольких параметров: диаметра отверстия жиклера, давлением газа, диаметром трубы горелки и, отчасти, ее длиной, которая должна быть порядка 10 диаметров трубы. Чем меньше диаметр жиклера, тем более быстрая струя газа будет вырываться из него при постоянном давлении. Если при заданном диаметре жиклера (например, 1 мм) нам нужно увеличить скорость газового потока, то мы либо увеличиваем давление газа, либо уменьшаем диаметр трубы газовой горелки.

В инжекционных газовых горелках (которые без наддува), количество поступающего в горелку воздуха зависит от скорости газового потока. Чем он выше, тем больше воздуха этот поток утянет за собой в трубу. Однако при высокой скорости газ может не успевать смешиваться с воздухом, и пламя на выходе трубки будет постоянно «срывать», сдувать потоком газа. Обратная ситуация — когда скорость потока газовоздушной смеси слишком мала, пламя прорывается внутрь трубы и горение происходит прямо возле жиклера. Ничего страшного в этом нет, просто нужно выключить подачу газа и регулировать горелку заново, увеличивая давление. Также проскакивание наблюдается всегда при выключении горелки, когда догорают остатки газа с практически нулевым давлением. При этом горение завершается характерным «пуком», когда резко сгорают остатки смеси внутри трубки.

Добиться более стабильной работы от горелки можно применив рассекатель, устанавливаемый в конце трубы. Он представляет собой заглушку с просверленным в середине большим отверстием (немного меньше диаметра трубы, чтобы не весь газ шел через него), окаймленным множеством маленьких отверстий (6-12 штук). Суть в том, что основной поток газа с большой скоростью будет вырываться из большого отверстия, а из маленьких остатки газа будут вырываться с гораздо меньшей скоростью, поджигая тем самым основной поток в случае, если его вдруг начинает «сдувать».

Еще лучше стабилизируется пламя на выходе газовой горелки, если после рассекателя установить так называемую «жаровую камеру». Это отрезок трубы несколько большего диаметра, чем основная трубка. В трубе большего диаметра поток газа немного замедляется, что способствует его более полному сгоранию и предотвращает срывы пламени из-за слишком высокой скорости. В учебниках рекомендуется плавное расширение «жаровой камеры» от основной трубки к выходу. Должен получиться своеобразный раструб. Но раструб в изготовлении более сложен, чем просто присобачить трубу диаметром побольше, которая и так хорошо работает.

Строим газовый горн

Прежде, чем начать сооружать газовый кузнечный горн своими руками, нужно определить параметры пода – его площади.

Для этого существует хитрая формула:

N = H × F

N – производительность горна, которая зависит от напряженности H и площади пода F. Высчитано, что оптимальной поддержки необходимой температуры в горне достаточно скорости подачи газа в промежутке от 1-го до 1,5 м/сек.

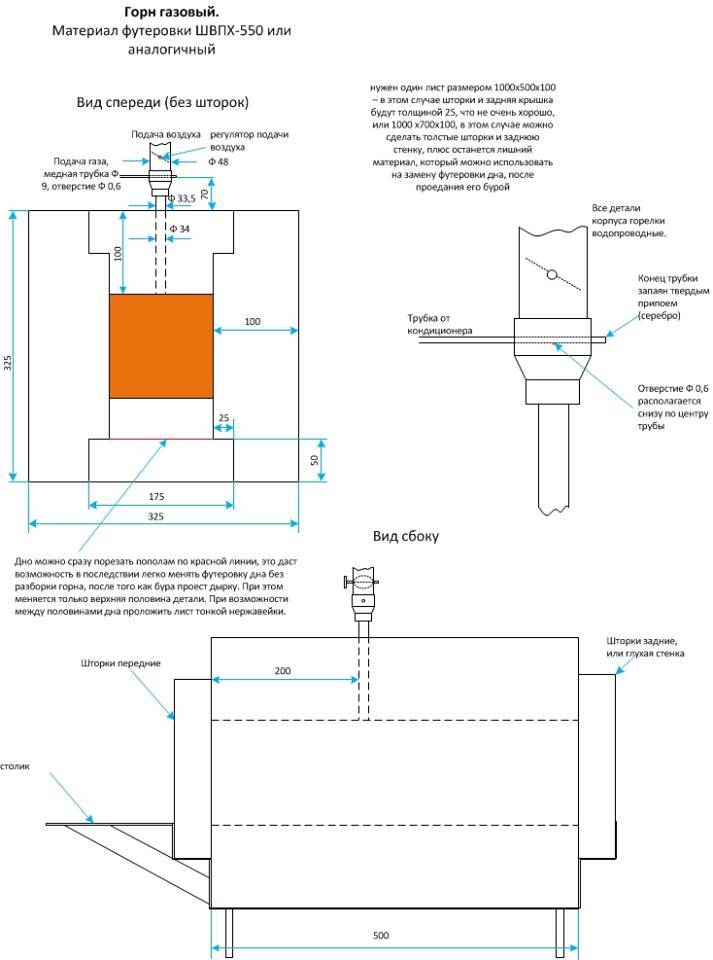

Схема газовой горелки для горна.

Вам известны площадь вашей мастерской и примерное количество кузнечных деталей в килограммах, которое вы планируете производить. С этими данными вы выводите напряженность пода с максимально допустимой верхней границей в 150 кг/м².

Необходимые материалы, которые нужно иметь, чтобы приступить к работе:

• кирпич огнеупорный типа динас или шамот;
• пластины толщиной не меньше 5-ти мм из жаростойкой стали;
• стальной профиль для стоек, рамы и заслонки горна;
• труба для дымохода и вентиляционного канала из стали;
• шпатлевка для заделки щелей между кирпичами с жаростойкими свойствами;
• листовой металл или дополнительный слой огнеупорных кирпичей для футеровки с внешней стороны;
• горелки от двухконтурных котлов большой мощности;
• вентилятор;

Газовые кузнечные горны тоже могут быть открытыми. С ним все намного проще, достаточно будет устроить колосники с подачей воздуха для большей эффективности нагрева. Вещества сгорания выводятся в таком случае вентилятором из теплостойкого металла.

Опорную раму лучше располагать вплотную к одной из стен вашей мастерской. Выбор стены нужно делать с учетом того, что будет нужен дымоход и вентиляционная труба, так что смежные стенки, если таковые есть, лучше не использовать.

Стойки и саму раму лучше сваривать из низколегированной стали по чертежам, которые можно скачать в Интернете. Низколегированная сталь прочна, легкая и, самое главное, устойчива к специфической коррозии высокотемпературного режима. Внешняя футеровка должна быть продумана заранее, чтобы в опорной раме сразу проделать отверстия для ее крепления.

Теперь об огнеупорных кирпичах и кладке

Важно купить настоящие сертифицированные кирпичи типа шамот, изготовленные по ГОСТу 390-79. Если вы приобретете кирпич не по стандарту, вы рискуете тем, что обычные кирпичи начнут у вас плавиться уже при температуре 1000°С

Устройство кузнечного горна.

Второй тип огнеупорных кирпичей – динас. Эти кирпичи дороже, зато устойчивее к высоким температурам: они выдерживают режим с уровнем 1800°С. Они светлее шамотных кирпичей из-за высокой доли в своем составе кремниевых солей.

Если у вас есть возможность, лучше выкладывать горн динасовым кирпичом: кузнечные горны из огнеупорного динасового кирпича долговечнее и выдерживают самые жесткие температурные режимы.

Кирпичи укладывать с раствором из огнеупорной глины с добавкой порошка из шамота и динаса в четкой пропорции 60:40. Дымоход и вентилятор по периметру обрабатывать металлическими уголками.

Важнейший финальный этап – просушка всей конструкции. После нее нужно проверить, как работают вентиляторы для горна кузнечного. И только затем можно будет производить тестовое включение.

Изготовление и установка горелки в закрытый газовый горн

Рассмотрим два варианта – смастерить горелку «с нуля», используя рекомендации домашних мастеров с опытом, либо применить готовую конструкцию, приспособив/видоизменив некоторые её характеристики. Необходимо отметить, что в первом случае следует обладать весьма высокой квалификацией, а также иметь опыт настройки и, как минимум, ремонта подобных устройств. Иначе дело может окончиться взрывом, ожогами, и прочими неприятностями.

1. Конфузионного раструба из жаропрочной из стали типа Х18Н9Т.
2. Стального трубчатого корпуса, имеющего форму двойного усечённого конуса.
3. Газоподводящей головки.
4. Воздухоподводящей головки.
5. Устья.
6. Регуляторов количества газовоздушной смеси.

Для изготовления такой горелки необходимы: трубы на 1,5 дюйма, листовая заготовка толщиной не менее 1,2 мм под конфузор, два штуцера и три фланца – под соединение элементов. Сварную конструкцию лучше выполнять из жаропрочной стали, при этом сварку необходимо производить под флюсом или используя инертный газ. Как воздухо- и газоподводящие трубы можно использовать рукава высокого давления, диаметры которых будут соответствовать присоединительным размерам корпуса. Необходимы также фиксирующие хомуты и качественные уплотнения из бензомаслостойкой высокотемпературной резины. Все остальные элементы соединяются при помощи резьбы.

Горн с самодельной газовой горелкой

На некоторых сайтах встречаются рекомендации по изготовлению корпуса горелки способом вальцовки трубчатой заготовки. Но при больших давлениях струи пластическое упрочнение материала может привести к возникновению зон внутренних напряжений, которые при пуске горелки часто становятся причиной трещинообразования металла корпуса.

Вариант с установкой горелки от б/у газовой плиты значительно проще. Предварительно потребуется определить затраты топлива, необходимые для быстрого нагрева металла под ковку. Подбирая готовую конструкцию, устанавливают мощность основного агрегата (котла, плиты и т.п.), для которого устройство применялось. Произведение этого значения на КПД (для газа это – 0,89…0,93) даёт искомое значение мощности W. Немного сложнее установить расход газа Т. Алгоритм расчёта следующий:

• Выясняется теплотворная способность топлива Q (для пропана можно принять 3600 кДж/м3);
• Используя формулу Т = 3,6W/Q, определяется расход.
• По результатам расчёта подбирается вся необходимая запорно-регулирующая арматура: клапаны, тройники, уплотнительные кольца и т.д.

Установку горелки в горн для ковки своими руками производят следующим образом. Вначале в подготовленное футеровочное отверстие вставляют конфузор, к нему через листовую прокладку из жаропрочной стали присоединяют устье горелки. К нему прикрепляют само изделие, и ввинчивают трубки для подачи воздуха и газа. Проверяют эффективность действия регуляторов, после чего производят пробный пуск газа от баллона или стационарной сети. Все работы необходимо проводить при хорошо проветриваемом помещении. При малейшем запахе газа установочные работы прекращают, и выясняют источник вероятных утечек.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Особенности

Одним из важнейших элементов горна является топливная горелка. От её конструктивных особенностей зависит качество выполненных работы с металлом. Важную роль играет количество потребляемого газа, величина и интенсивность угара металла, образования окалины на обрабатываемой поверхности.

Роль газовой горелки состоит в том, чтобы контролировать:

• угол вхождения горючей смеси в камеру;
• скорость вхождения, учитывая относительно небольшую высоту и достаточную ширину;
• устойчивость и безопасность процесса горения;
• безопасность в случае обратной тяги.

Большое значение имеет возможность изменять режим нагрева. Для выполнения всех этих требований горелка должна иметь необходимые элементы:

• автоматический поджиг;
• приспособление для воздушной подачи с возможностью контролировать параметры объёма, свободного розжига, стабильности давления;
• газовый клапан, с помощью которого можно регулировать расход газа.

Если горн обладает высокой мощностью, они находятся в одном корпусе. В случае когда в работе используется устройство небольшой мощности, подача воздуха происходит от компрессора. Наличие блока управления делает контроль над работой горна и цвет его элементов более качественными и точными.

Блок управления поможет определить интенсивность горения топлива, выставить необходимые показатели. Эти данные поступают от термостата, установленного внутри устройства. Помимо этого, необходима установка аварийного выключателя и дополнительных контрольных точек.

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

1. атмосферные инжекционные;
2. эжекционные;
3. с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

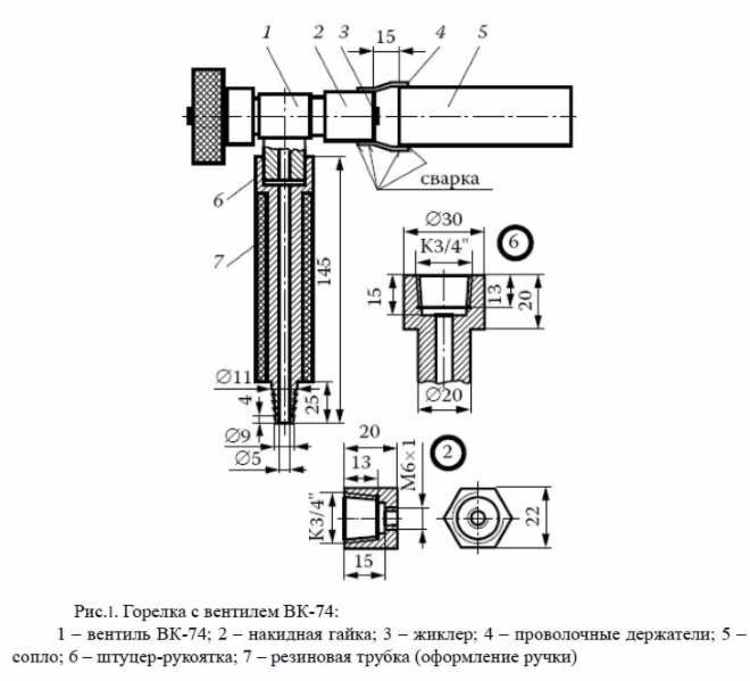

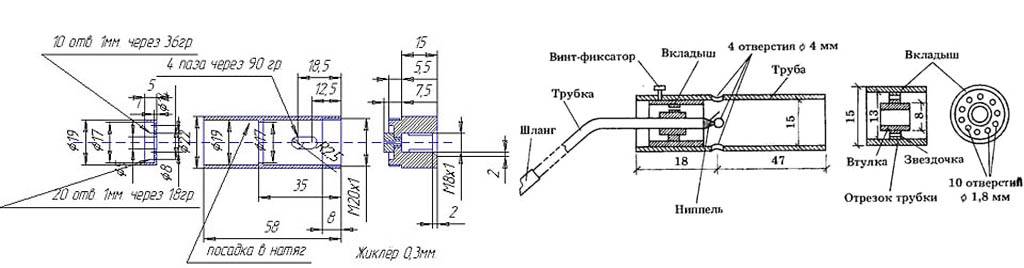

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

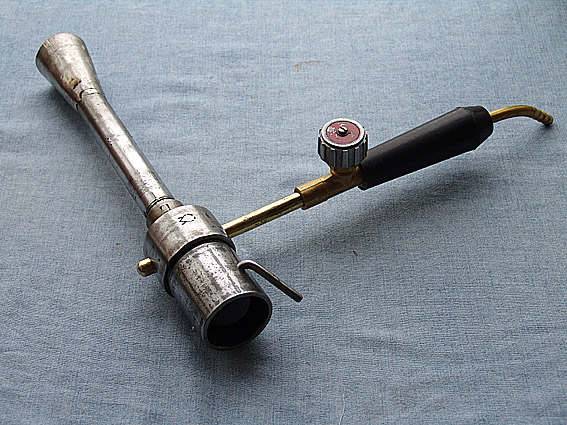

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
4. Давление газа устанавливается до режимного значения, открывается вентиль.
5. По шлангам топливо поступает к пропановому прибору.
6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

• работать рядом с открытым огнем;
• баллон держать в наклонном состоянии;
• располагать под солнцем сосуды;
• осуществлять работы без редуктора;
• проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Выводы и полезное видео по теме

Особой популярностью пользуется инжекционная горелка, разработанная Александром Кузнецовым. В этом видео-ролика он рассказывает из чего состоит конструкция и как ее собрать:

Пример работы инжекционной горелки:

Правильно спроектированная и изготовленная своими руками в точности с требованиями, инжекционная горелка станет надежным помощником на длительное время. Это устройство заменит дорогостоящие инструменты заводского изготовления. С его помощью можно решить многие бытовые проблемы, не прибегая к помощи профессионалов.

Хотите рассказать о том, как собирали инжекционную горелку для кузнечных работ собственными руками? Располагаете полезной информацией по теме статьи? оставляйте, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, размещайте фотоснимки.
