Подключение кондиционера к электросети своими руками по двум схемам

Требования, которых необходимо придерживаться

Дополнительными требованиями к процедуре являются таковые:

• заземление имеющегося в наличии электрощитка
• линия питания обязательно оснащается автоматом с целью блокировки перегруза
• подключаемая проводка должна быть изготовлена только из меди, иметь диаметр 3х2,5 мм

Ниже в качестве примера будет разобрано, как подключить кондиционер к трехфазной сети электроснабжения в домашних условиях.

В самом начале следует в щитке установить специально приобретенный для этой цели автомат. К его выходной клемме следует подвести черный либо же коричневый провод. Ответвление синего цвета присоединяем к 0 шине электрораспределителя. Желтый провод подводится к заземляющему элементу системы (если таковой имеется в наличии).

Самостоятельно подключить кондиционер к электросети можно путем подсоединения трехцветных проводов его внутреннего блока к соответствующим клеммам.

Для внешнего устройства схема подсоединения идентична той, что содержится в инструкции, прилагающейся к устройству. Выходной автомат в щитке должен выдерживать нагрузку не менее 20 А.

Гофрированная спецтрубка – вот то, что понадобится для грамотного монтажа проводки.

Инструмент необходимый для установки сплит системы

Для работы понадобится:

• Электрический перфоратор с несколькими видами долото. Он пригодится для просверливания капитальной стены;
• Если в квартире или дома стены бетонные, то будет необходим арматуроискатель, чтобы при просверливании стены не попасть в арматуру;
• Труборез для распиливания трубок для хладагента. Другие подручные средства для нарезки не подойдут, так как в просвет может попасть крошка из металла, которая может губительно сказаться на работе кондиционера;
• Специальный набор для развальцовки труб. Только его использование может гарантировать идеальную герметизацию;
• Ример. Используется для зачистки концов трубы;
• При помощи ручного велонасоса проверяется степень герметичности;
• Вакуумный насос. Он понадобится перед вакуумированием сплит системы. Он идеально удаляет влагу из системы, которая может негативно отразиться на работе компрессора;
• Манометр;
• Тестер и индикатор фазы.

Трубку из меди лучше приобретать с запасом, чтобы не терять лишнее время на дополнительные походы в магазин. Конец трубки должен быть обязательно завальцован заводом-изготовителем, трубка должна быть идеально ровной.

2 Установка оборудования

Конструктивно кондиционеры выпускаются в виде моноблоков и сплит-систем. Второй вид состоит из внешнего (компрессорно-конденсаторного) устройства и внутреннего (испарительного) прибора. Перед установкой внутреннего устройства сначала следует выбрать подходящее место для монтажа. Необходимо учитывать следующие правила:

• расстояние между корпусом прибора и потолком — не менее 15—30 см;
• между боковой поверхностью и стеной — около 30 см;
• пространство для выходящего воздуха — более 150 см.

Для установки наружной конструкции выбирают место рядом с окном или балконом. Допускается её установка на стену внутри лоджии, если есть свободное место. На первом этаже высотного здания прибор можно закрепить над окном, расположив его в зоне недосягаемости для прохожих.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Соединение и подключение межблочных кабелей кондиционера

клеммная колодка с проводами

Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

• 1 – питание компрессора;
• 2(N) – общая нейтраль;
• 3 – четырехходовой клапан;
• 4 – вентилятор внешнего блока;
• (земля).

Маркировка клемм для инверторных моделей сплит-систем:

• 1 – питание;
• 2(N) – нейтраль;
• 3 – управление;
• (земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

1. Снимают декоративную панель с блока.
2. Снимают защитную крышку с разъемов и фиксатор шнура.
3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
6. Фиксаторами хорошо закрепляют межблочный провод.
7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Что делать, если розетка для кондиционера перегревается

Основная причина нагрева (перегрева) розетки для кондиционера – плохой контакт с проводами. Это может происходить в вилке или розетке. Для проверки первого варианта подключите любой электроприбор, схожий по мощности с кондиционером. Например – электрочайник.

Если в процессе нагрева воды повышение температуры на поверхности точки подключения электричества нет, проблема в вилке (штекере). Ее нужно разобрать, проверить контакты, в случае надобности подтянуть винты. Альтернатива – полная замена вилки.

Другие причины перегрева:

• Есть зазор между вилкой и контактами во время включения. Это приводит к нагреву металла.
• Недостаточно плотно зафиксированы провода в разъемах. Докрутите винты до упора.
• Перегрузка по мощности, неправильно выбрана электропроводка или устройство электросети.
• К одному источнику электропитания подключено несколько устройств. Запрещено включать в одну точку несколько электроприборов с большой мощностью.

При обнаружении перегрева обесточьте квартиру, отключите подачу электроэнергии в центральном щите. Проверьте отсутствие электричества с помощью индикатора или мультиметра. После этого можно разобрать корпус. Визуально проверьте контакты электропроводки, надежность их подключения к клеммам.

Какие неисправности могут возникнуть при эксплуатации кондиционера и как их устранять — подробнее об этом тут.

При наличии механических повреждений в корпусе или элементах нужна замена. Если нет запасной розетки, провода изолируются отдельно друг от друга

В качестве меры предосторожности можно временно установить старый корпус до покупки и монтажа нового

Важно: если нет опыта работы с электросетями, замены их компонентов, пригласите специалиста. В случае неправильного подключения возникнет вероятность короткого замыкания, и как следствие – возгорание

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.


Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Подключение по отдельной линии

Такой вариант запитывания считается самым безопасным для бесперебойной, длительной и безопасной эксплуатации. Его рекомендуют:

• для охладителей с высокой мощностью;
• при монтаже на начальных стадиях ремонта помещения.

Линию укладывают в пластиковой гофрированной трубе в штробу и крепят пластмассовыми хомутами. Возможна укладка без трубы в штробу глубиной 20 мм. На завершающих стадиях ремонта или в отремонтированном помещении линия прокладывается в пластмассовом коробе. Он крепится к стене клеем или шурупами. В коробе кабель фиксируется пластмассовыми хомутами через 500 – 600 м.

Розетка для мобильного кондиционера

Для подключения мобильного или небольшой мощности кондиционера необходимо приобрести трехжильный кабель ВВГ с поперечным сечением 2,5 мм², трехжильный провод ПВС на 1,5 мм², розетку с заземлением и вилку. Если в электрическом щитке нет свободного автомата, то его тоже следует купить.

От щитка к электрической монтажной коробке протягивается по штробе кабель. Розетку можно оборудовать на любой удобной высоте. Кабель фиксируется раствором в канале, автомат устанавливается в щиток, к нему подключаются зачищенные медные концы провода. Когда раствор немного застынет, приступают к монтажу и подключению розетки.

Затем собирается соединительный провод ПВС с вилкой, а второй конец подсоединяется к кондиционеру. Для этого снимаются панель и защитная крышка, ослабляются винты клеммы, поочередно вставляются зачищенные концы провода и надежно затягиваются.

На место устанавливаются крышка и панель. Чтобы проверить правильность всех соединений, проводится тестовый запуск агрегата. Для этого включают электрический автомат и кондиционер. Прибор желательно проверить на всех режимах работы.

Способы подключения

У бытовых кондиционеров электрическая схема подключения отличается от более мощных промышленных агрегатов. Последние обычно подключаются к трехфазной сети, а домашние — только к однофазной. Применяются два основных метода электрического подключения кондиционера:

• прямое подключение вилки прибора в розетку;
• монтаж отдельного кабеля к электрическому щиту.

В первом случае подключение осуществляется, как и в ситуации с любым другим электрическим оборудованием. Недостатком этого способа считается излишняя нагрузка на розетку, если прибор имеет большую мощность. Кроме того, торчащие провода выглядят не очень привлекательно и портят интерьер. Такой способ подойдет мобильным и маломощным агрегатам. Второй метод более трудоемкий, но позволяет скрыть лишние провода в штробе стены и подключить более мощные приборы.

Как правильно рассчитать мощность кондиционера или сплит-системы

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

1. Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
2. Правильный монтаж.
3. Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее. Устанавливать кондиционер следует ближе к окну

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

1. Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
2. Испаритель не должен быть заслонен шторами, мебелью и др.
3. Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
4. Нельзя устанавливать систему над батареями.
5. Обеспечить свободный доступ.
6. Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний)

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;
• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Не стоит рисковать! Если схемы для вас непонятны, не полагайтесь на волю случая. Обратитесь за помощью к профессионалу, который безопасно и в короткие сроки проведет качественную установку.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

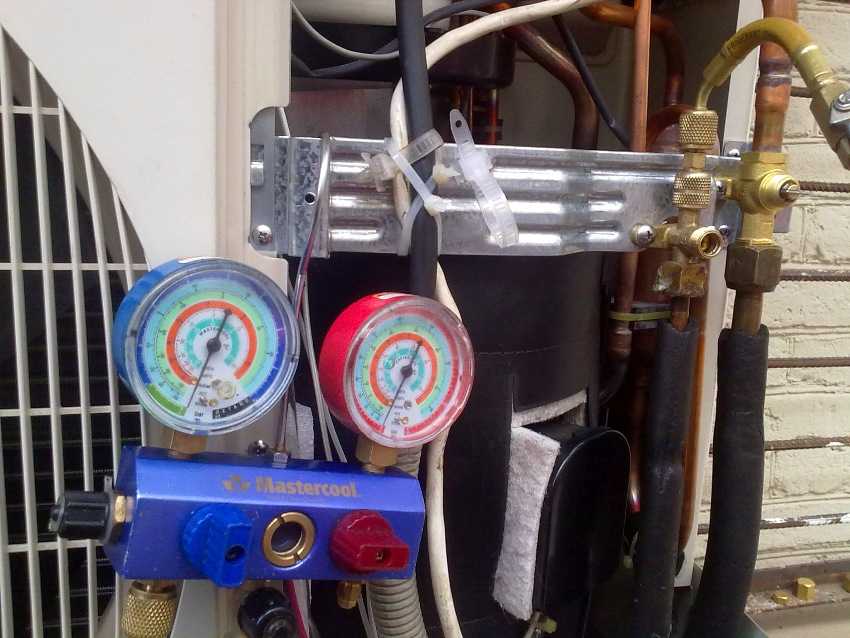

Как выполняется процедура вакуумирования кондиционера

Процедура вакуумирования необходима для удаления остатков аргона и воздуха из системы. Это позволит продлить срок службы оборудования. Для этого потребуется вакуумный насос с двумя манометрами для контроля давления в системе. Этот инструмент подключается к заправочному порту на внешнем блоке. В течение 15-20 мин. остатки азота и воздуха полностью будут выведены из системы.

По истечении указанного времени нельзя сразу отсоединять насос. Он выключается и остается в таком положении еще на полчаса. На протяжении этого периода нужно внимательно следить за показаниями манометров. Если они меняются, это значит, что система негерметична. В большинстве случаев проблема находится в зоне подключения медных трубок. Эту неисправность нужно устранить.

Если показания остаются неизменными, следует полностью открыть нижний клапан, не отсоединяя при этом насоса. Когда появится шум, это будет значить, что фреон начал заполнять систему. Нужно надеть перчатки и быстро отсоединить шланг насоса, а затем открыть верхний клапан на трассе.

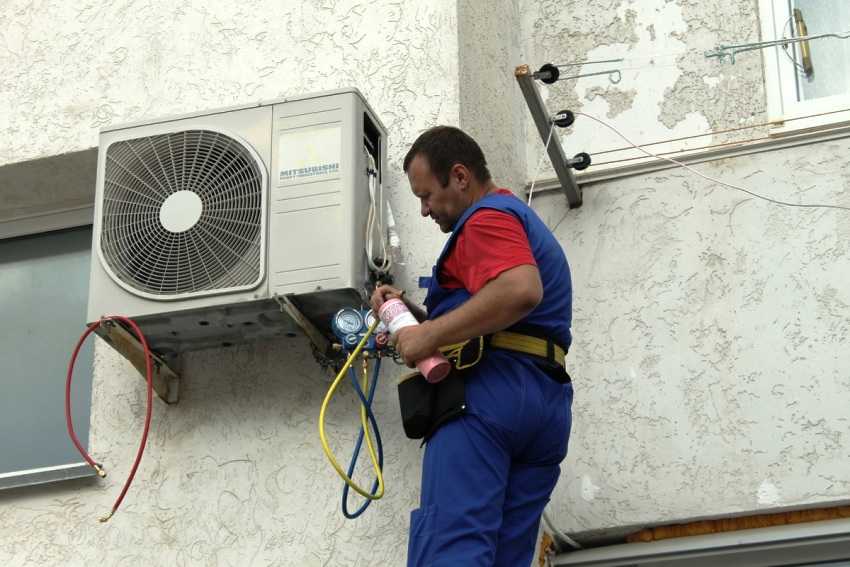

Монтаж сплит-системы обязательно заканчивается процедурой вакуумирования.

Порядок установки кондиционера своими руками без вакуумного насоса:

1. Открутить одну заглушку на верхнем порту и две – на нижнем.
2. Для выхода нижнего порта, который размещается перпендикулярно по отношению к боковой стенке сплита, необходимо подобрать шестигранный ключ соответствующего размера.
3. Ключ вставляется в разъем и проворачивается против часовой стрелки на 90° в течение 1 сек. Из блока начнет выходить рабочее вещество.
4. Этот же порт имеет выход с золотником. На долю секунды нужно нажать на золотник длинным предметом, но не пальцами. Появится шипение, свидетельствующее о том, что из блока выходит смесь газов. Не стоит выпускать ее полностью.

Нужно повторить цикл снова: открыть на долю секунды подачу фреона шестигранным ключом, после чего выпустить смесь газов. Для трассы длиной 4 м этого будет достаточно. Останется только закрутить заглушку на выходе с золотником и с помощью шестигранного ключа открыть клапаны на верхнем и нижнем портах, чтобы выпустить рабочее вещество в систему.

На этом установка климатического оборудования завершена. Вакуумирование кондиционера без насоса можно использовать в качестве альтернативного решения при отсутствии инструмента, но существует вероятность того, что будет небольшая утечка фреона.

После монтажа сплит–системы из ее устройства следует удалить весь лишний воздух и влагу.

Установка кондиционера – сложная процедура. Однако при соблюдении всех требований и рекомендаций вполне возможно выполнить это мероприятие самостоятельно.

Соединение блоков и включение в сеть

Перед включением в розетку выполняется соединение внешнего и внутреннего блоков охладителя. Что бы правильно запитать устройство необходимо придерживаться следующей последовательности при работе с внутренним блоком:

1. снять внешнюю панель;
2. удалить защитную крышку с клемм;
3. демонтировать фиксатор кабеля;
4. проложить кабель через специальное отверстие в задней части блока;
5. зачистить концы кабеля и затянуть их в клеммах;
6. закрепить провод фиксатором;
7. вернуть декоративную крышку на место.

Аналогичным образом подключается внешний модуль, у которого демонтируется защитная крышка. Перед включением в сеть обязательно проверяют правильность соединения по схеме.
