Медные трубы и фитинги

Инструкция по прессованию труб из меди

Единственный инструмент, который потребуется для поведения процедуры прессования – пресс-клещи. Перед началом работ отрезки труб готовим по инструкции, изложенной выше.

Пошаговый инструктаж:

Галерея изображений
Фото из
Для выбора нужного фитинга используем специальные приспособления или читаем маркировку, нанесенную на деталь

Для плотного примыкания пресс-фитингов не нужно использовать припой или флюс. Достаточно вставить конец трубы внутрь фитинга до упора

Качество прессовки зависит и от правильного выбора насадки, который определяется размером фитинга. Перед процедурой устанавливаем насадку в клещи

Вставляем соединение фитинга с трубой в разъем насадки клещей, придаем неподвижность (защелкиваем) и зажимаем его движением рукояток или нажатием на кнопку

Шаг 1 – подбор фитинга по размеру

Шаг 2 – соединение трубы и фитинга

Шаг 3 – выбор насадки для пресс-клещей

Шаг 4 – обжим пресс-фитинга клещами

Напоминаем, что опрессовкой создается необслуживаемое соединение, которое служит до 30 лет и более. Готовый трубопровод можно укладывать в штробы, зашивать гипсокартоном или заливать стяжкой.

Советы по правильной прессовке труб малого и большого диаметра

Существует ряд нюансов, знание которых помогает справиться с самостоятельной прессовкой медных фитингов, даже если вы занимаетесь этим впервые.

Галерея изображений
Фото из
Еще перед началом процесса опрессовки проверьте, соответствуют ли детали назначению трубопровода. Уплотнитель желтого цвета – для газа, черного цвета – для воды

Прессовку небольших отрезков можно осуществлять на рабочем столе, а затем уже на месте монтажа выполнить соединение длинных фрагментов

Для обработки труб большого диаметра подбираются соответствующие насадки. Прессовка фитингов диаметра 108 мм осуществляется дважды, с поворотом на пол-оборота при второй попытке

Хотя пресс-клещи автоматически контролируют качество прессовки, после процедуры нужно убедиться, правильно ли она произведена. Для этого достаточно осмотреть фитинг – результатом работы является характерная канавка

Учет цветовых обозначений на фитингах и уплотнителях

Сборка коротких фрагментов на столе

Прессовка труб большого диаметра

Поверка качества прессовки медных труб

Производя обжим вручную, старайтесь не прилагать излишние усилия, чтобы не деформировать трубы.

Выбор фитингов зависит от множества причин, в том числе и от ваших навыков. Если умений недостаточно, то браться за горелку не стоит, а сделать обжимное или прессованное соединение по силам и новичкам.

Как производится капиллярная пайка с фитингом

Перед началом работы следует подготовить инструменты и материалы:

• газовую горелку;
• флюс;
• припой;
• труборез;
• фаскосниматель;
• ершик и мелкую наждачку.

Порядок действий:

Галерея изображений Фото из

Шаг 1 – отрезание трубы

Шаг 2 – удаление фаски

Шаг 3 – зачистка наружной стенки трубы

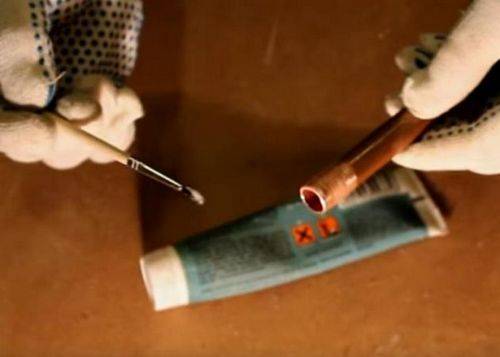

Шаг 4 – обработка трубы пастой для пайки

Шаг 5 – зачистка внутренней части фитинга

Шаг 6 – обработка фитинга пастой для пайки

Шаг 7 – соединение фитинга и трубы

Шаг 8 – пайка горелкой

После остывания оловянного припоя образуется прочное соединение, обеспечивающее стопроцентную герметичность. Процесс пайки без фитинга производится по той же схеме, но с единственным отличием: вместо соединительного элемента обрабатывается конец второй трубы, надеваемой сверху внахлест. Зазор между трубами тем же способом заполняется расплавленным припоем.

Особенности разных методов соединения

Монтаж узлов на медных трубопроводах выполняется следующими способами:

• сварной – с нагревом до температуры, близкой к температуре плавления,
• капиллярный – пайка при невысокой температуре,
• резьбовый – скручивание на резьбу,
• обжимной – с применением компрессионных фитингов,
• опрессовочный – с помощью пресс-фитингов и пресс-клещей.

Каждый из методов имеет нюансы проведения монтажных работ и особенности получаемых узлов. Сварка и пайка позволяют образовать надежные неразъемные узлы, но для их выполнения необходимо сварочное оборудование, а его применение не всегда возможно. Остальные способы можно применять для монтажа медных трубопроводов в помещениях, где проведены отделочные работы, в непосредственной близости от других коммуникаций, в том числе рядом с газовыми трубами.

Сварное соединение медных труб

Сварка трубной продукции из меди производится только встык.

Работы выполняются в следующем порядке:

1. Под соединяемые элементы прокладывают асбестоцементные листы, чтобы снизить потери тепла и ускорить нагревание трубы и фитинга.
2. Торцы фитинга и трубы нагревают газовой горелкой, работающей на высокой мощности.
3. Стыкуют оплавленные срезы и плотно прижимают их друг к другу, избегая перекосов.
4. Остывший шов проковывают, чтобы снизить зернистость образовавшегося грата.

Капиллярное соединение или пайка

Более популярным, чем сварка, методом монтажа медных узлов является пайка. Во-первых, этот метод не требует сильного нагревания соединяемых деталей и последующей проковки шва. Во-вторых, нет ограничений по времени работ, так как нагревать нужно не трубы и фитинги, а припой – тонкую проволоку из технической меди.

Рекомендуем ознакомиться: Выбираем трубу для обустройства теплого пола — полиэтилен или металлопластик

Выполняется соединение в несколько шагов:

• Вставляют трубу в раструб фитинга.
• Нагревают место соединения, нанося припой на трубу вдоль края надетого на нее раструба.
• Расплавленный припой поднимается по зазору между медными элементами, равномерно заполняя его.
• Дают образованному узлу остыть.
• После остывания очищают наружную часть соединения от остатков припоя при помощи чистящего средства. Внутренности трубопровода с этой же целью промывают водой сразу или по окончании монтажа всех узлов.

Использование резьбовых фитингов

Самым простым является соединение на резьбу, выполняемое, если нужно образовать разъемный узел. Чаще всего для этого способа применяются стальные и латунные фитинги, которые могут иметь внутреннюю или внешнюю резьбу.

Выполняется монтаж следующим образом:

• Наматывают на внешнюю резьбу фитинга или трубы ФУМ-ленту.
• Вкручивают элемент с внешней резьбой внутрь элемента, имеющего внутреннюю, вручную.
• Завинчивают фитинг до упора при помощи гаечного ключа.

Обжимные фитинги

Компрессионная арматура состоит из корпуса с внешней резьбой на штуцерах, обжимной гайки и одного или двух обжимных колец. Суть метода соединения заключается в том, что торцевую часть трубы зажимают между штуцером фитинга и обжимной гайкой. Удобен этот способ тем, что проводится без нагрева, без специальных инструментов – достаточно разводного ключа, этим же ключом при необходимости можно демонтировать узел. При этом надежность компрессионного узла гораздо выше, чем у резьбового. Обжимные фитинги производят из различных материалов, но для соединения медных труб применяются только те, у которых обжимные кольца изготовлены из меди.

Рекомендуем ознакомиться: Труба для вытяжки запахов и продуктов горения на кухне

Соединение выполняется в следующем порядке:

1. Снимают с фитинга и надевают на трубу обжимную гайку, сдвигают ее в сторону от края.
2. Поочередно выполняют эти же действия с обжимными кольцами.
3. Вставляют в трубу штуцер фитинга.
4. Поочередно сдвигают к корпусу фитинга кольца и навинчивают гайку.
5. Затягивают обжимную гайку ключом.

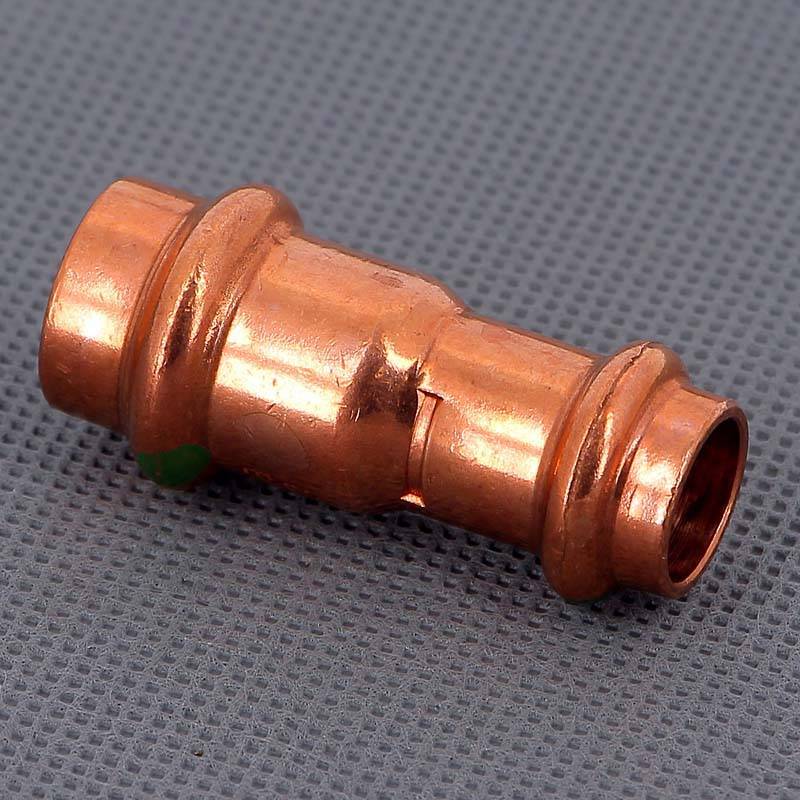

Особенности применения пресс-фитингов

Опрессовка напоминает обжимной метод соединения, но для выполнения опрессовочного узла необходим пресс-фитинг и пресс-клещи.

Фитинг для опрессовки состоит из корпуса с гладким или ребристым штуцером, фиксирующего кольца и пресс-кольца.

Порядок монтажа узла:

1. Надевают на трубу пресс-кольцо и фиксирующее кольцо, сдвигают их в сторону от среза.
2. Устанавливают штуцер в трубу.
3. Сдвигают поочередно кольца к корпусу фитинга.
4. Затягивают пресс-кольцо пресс-клещами.

Получаемое соединение является неразборным и по надежности не уступает сварному и капиллярному.

Выбор между пластиковыми и медными трубами

Медные трубы не являются инновационной продукцией, их успешно используют уже на протяжении многих десятилетий. Однако они по своим характеристикам во многом превосходят аналогичные изделия, которые появились совсем недавно и являются результатом развития передовых технологий. К такой продукции, в частности, можно отнести трубы из пластика и металлопластика, которые значительно уступают изделиям из меди по целому ряду параметров.

Медные трубы не пропускают дурно пахнущие и вредные вещества, в том числе и газы.Трубы из меди не разрушаются под воздействием хлора, содержащегося в каждой системе водоснабжения.

Таким качеством не могут похвастаться современные пластиковые трубы, поставляемые преимущественно из стран Европы, где в воде содержится незначительное количество хлора. Более того, хлор способствует значительному увеличению срока службы медных труб, так как создает на их внутренней поверхности тонкую и прочную пленку – патину.Эксплуатационные, технические характеристики и надежность изделий из меди не ухудшаются под воздействием ультрафиолетового излучения.Внутренняя поверхность труб из меди характеризуется меньшей, чем у изделий из пластика, степенью шероховатости. При одинаковых параметрах системы водоснабжения в ней могут быть использованы трубы из меди меньшего диаметра, чем аналогичные изделия из пластика.Медные трубы для водопровода более устойчивы к длительным тепловым нагрузкам, что значительно увеличивает срок их эксплуатации.В отличие от пластиковых и металлопластиковых, у медных водопроводов самыми надежными местами являются участки их соединений (пайка, фитинги и др.), выполненных в процессе монтажа.

Прокладка медного водопровода под полом строящегося дома

• Выбирая трубы из меди от разных производителей, практически невозможно столкнуться с некачественной или контрафактной продукцией, чего нельзя сказать об аналогичной продукции из пластика.Медь (а соответственно, и трубы из нее) отличается антибактериальными свойствами. Даже при длительном сроке эксплуатации трубы из меди не покрываются биопленкой, которой зарастают пластиковые водопроводы.Срок службы водопроводов, которые выполнены с использованием медных труб и соответствующих фитингов, сопоставим с периодом эксплуатации самого здания, в котором они смонтированы.

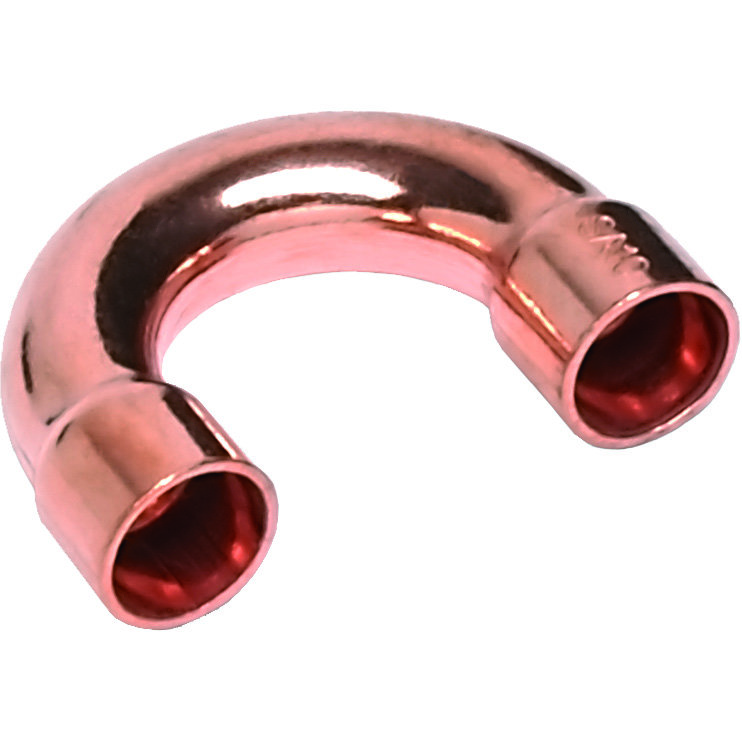

Особенности медных фитингов под пайку

Одним из простых и наиболее прочных соединений трубопроводов из медных комплектующих является пайка.

В отличие от полимерных изделий медные фитинги, как и трубы, считаются вечными по сроку эксплуатации, они служат не менее века, не портятся под солнцем, не плавятся от высокой температуры и не трескаются на морозе, поэтому применяются там, где к герметичности и прочности трубопроводных магистралей предъявляются повышенные требования.

Популярность медных фитингов обусловлена особенными характеристиками металла:

• медь — известных антисептик, который предохраняет трубы от развития бактерий и грибков;
• монтаж коммуникаций, состоящих из медных комплектующих, проще, чем соединение трубопроводных систем из чугуна и стали;
• повредить медные трубы или фитинги можно, только под давлением более 200 атм, но такого давления в коммуникационных системах просто не может быть.

Эксплуатация, уход, советы, рекомендации

Важно периодически проводить профилактические работы:

1. Контролировать уровень воды в шахте, своевременно откачивать жидкую фракцию.
2. Если колодец без дна и быстро заполняется отходами, необходимо очистить дно ямы от ила.
3. Герметичная камера не дренирует влагу, и накопление жидкости планомерное, также как ее удаление. Когда потребность уборки жидких отходов учащается (признак накопившегося ила) колодец требует очистки.
4. В зависимости от объема колодца уборку сливной жидкости можно производить насосом или ассенизаторской машиной, а для капитальной очистки камеры от ила и жировых отложений лучше пригласить специалистов с илососом.
5. Нельзя допустить использование полностью заполненного колодца в зимний период. До прихода морозов, жидкость должна быть выкачана.

Правильная эксплуатация канализации в частном доме

Чтобы не заилилась выгребная яма и в доме надежно работала канализация, необходимо правильно эксплуатировать систему и своевременно проводить профилактику, начиная от сливных мест в помещении и заканчивая камерой:

нельзя сбрасывать в систему канализации мусор, который может застрять в трубах и способствовать быстрому накоплению иловых залежей на дне камеры;
периодическая прочистка сточных труб каустической содой позволяет растворять накопившиеся на стенках жировые отложения, делает свободным перемещение влаги;
важно вовремя обнаружить и устранить протечку в системе, которая может привести к недостатку воды для продвижения отходов по трубам и к засору.

Видеосоветы по выбору и монтажу изделий из меди

Во время просмотра видеороликов можно увидеть технические нюансы, которые сложно представить себе при прочтении статьи.

Видеоинструкция по прессовке газопровода:

Видеообзор медных фитингов различного назначения:

Как изготавливают медные трубы и фитинги:

https://youtube.com/watch?v=2avpeqbM22o

Весь процесс пайки в одном ролике:

Соединение медных труб в одну систему производится по аналогии со стальными и металлопластиковым изделиями, но с применением специальных фитингов – латунных, медных и бронзовых. Если вы овладеете технологией прессовки или более сложным методом пайки, то сможете самостоятельно смонтировать отопительную сеть или водопровод. Но учтите, что медные коммуникации – очень дорогое удовольствие!

Три основных способа соединения

Перед тем как соединить отрезки медных труб, необходимо их нарезать в соответствии со схемой разводки и подготовить. Понадобится труборез или ножовка по металлу, трубогиб и напильник. А для зачистки торцов не помешает и мелкозернистая наждачная бумага.

Только имея на руках схему будущей трубопроводной системы, можно рассчитать необходимое количество расходных материалов. Нужно заранее определиться, где и какого диаметра трубы будут смонтированы. Необходимо четко понимать и то, сколько для этого потребуется соединительных элементов.

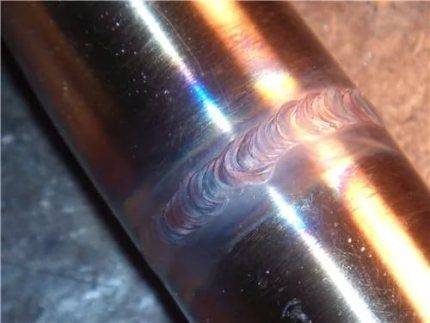

Вариант #1: Сварка медных труб

Для выполнения автоматизированной либо ручной сварки медных труб требуются электроды и газ для создания защитной среды (азот, аргон или гелий). Также понадобится сварочный аппарат на постоянном токе и в некоторых случаях горелка. Электрод может быть графитовым, вольфрамовым, медным или угольным.

Основной недостаток этой монтажной технологии – это существенные различия в характеристиках у получаемого шва и металла трубы. Они отличаются по химическому составу, внутренней структуре, электро- и теплопроводности. При неправильном выполнении сварки стык впоследствии может даже разойтись.

Из-за легирования меди в результате действия имеющегося в электроде раскислителя сварочный шов по многим параметрам сильно отличается от основного свариваемого металла

Сваркой медные трубы правильно соединить сможет только квалифицированный мастер. Здесь требуются определенные познания и навыки.

У этого варианта монтажа существует масса технологических нюансов. Если в планах все делать самому, а опыта работы со сварочным аппаратом нет, то лучше воспользоваться иным способом соединения.

Вариант #2: Капиллярная пайка

В бытовых условиях медные трубы сваркой сантехники соединяют редко. Это слишком сложное, требующее специализированных навыков и трудоемкое дело. Проще воспользоваться методом капиллярной пайки с применением газовой горелки или паяльной лампы.

Технология спаивания труб из меди припоем основана на капиллярном подъеме (просачивании) последнего после расплавления по зазору между двух прижатых металлических плоскостей

Пайка медных труб бывает:

• низкотемпературной – используются мягкие припои и паяльная лампа;
• высокотемпературной – применяются тугоплавкие сплавы и пропановая либо ацетиленовая горелка.

Особой разницы в конечном результате эти методы пайки медных труб не имеют. Соединение в обоих случаях получается надежным и прочным на разрыв. Шов при высокотемпературном способе получается несколько прочнее. Однако из-за высокой температуры струи газа из горелки повышается риск прожигания металла трубной стенки.

Припои используются на основе олова либо свинца с добавлением висмута, селена, меди и серебра. Однако если трубы паяются для системы подачи питьевой воды, то от свинцового варианта из-за его токсичности лучше отказаться.

Галерея изображений

Для реализации низкотемпературной сварки необязательно наличие спецоборудования и особых навыков исполнителя. Провести ее можно собственными силами

Чем различаются медные трубы

Характеристики и разновидность труб определяется сферой применения. Они отличаются сечением и размерами, десятками других характеристик.

Вид меди.

В бытовом оборудовании используются трубы из следующих разновидностей меди:отожжённой;неотожжённой.В отличие от не прошедших термическую обработку труб, отожженные прочнее и проще в монтаже.Сечение.Помимо стандартного квадратного сечения медные трубы изготавливаются прямоугольными и плоскоовальными. Изделия с прямоугольным сечением из-за нестандартности формы сложнее в изготовлении. Они используются в изготовлении проводников статорных обмоток для электрических машин, охлаждаемых жидкостным методом.Назначение.

Сфера применения определяет характеристики медных труб. Они используются в следующих сферах:Материалы изготовления, нормативы.Трубы изготавливаются в соответствии с российскими стандартами — ГОСТ, ТУ — и заграничными — EN, ASTM. Для производства используются сплавы меди разных марок, в том числе легированные другими материалами (цинком, оловом, алюминием и др.) и бескислородные сплавы с содержанием фосфора.

Применяется медь разных степеней жесткости, определяющая назначение медных труб:Мягкие.Используются в системах «лучевого» распределения.Полутвёрдые. Для изменения геометрии таких труб используется трубогиб.Твёрдые. Применяются в магистралях с повышенными требованиями к прочности.Вид изоляции.

Медные трубы имеют изоляцию разных видов. Некоторые из них поставляются без изоляции, другие — с изоляцией, изготовленной из следующих материалов:ПВХ. Такая изоляция устойчива к механическому, химическому воздействию.

Препятствует возникновению коррозийных процессов.Вспененный полиуретан.Теплоизоляция наносится в заводских условиях. Используются на медных трубах, предназначенных для трубопроводов с высокими требованиями к теплосбережению.ПЭ (полиэтиленовая оболочка). Используется на медных трубах, предназначенных для систем питьевого водоснабжения, отопления.

Способ монтажа.

Медные трубы соединяются разными способами.Иногда для этого применяется раструбная капиллярная пайка, при которой концы труб предварительно нагревают. Чаще для монтажа используются фитинговые соединения из бронзы и латуни. Соединения бывают следующих видов:самофиксирующие;резьбовые;фланцевые компрессионные.Для всех них существуют разные фитинги стандартных размеров, подходящие ко всем видам медных труб.

Достоинства труб из меди и их изъяны

В настоящее время невозможно сказать определенно, почему на территории СНГ медные трубы для водопровода используются крайне редко. Как одну из вероятных причин можно назвать высокую стоимость таких изделий, хотя если брать в расчет расходы на ремонт в одной конкретной квартире, то разница не столь велика.

Еще один из факторов – это огромное разнообразие альтернативных вариантов на рынке стройматериалов, которые могут стать достойной заменой стальным трубам, склонным к окислению и сложным в монтаже. Однако вероятнее всего причина все же в давно укоренившихся привычках, передающихся их поколения в поколение.

Рассмотрим основные преимущества труб из меди:

• они практически не подвержены окислению и коррозии;
• порог допустимых для эксплуатации труб температур составляет от -110 ℃ до 250 ℃;
• свойства материала позволяют избежать образования на внутренних стенках труб каких-либо отложений;
• срок службы медных труб для водопровода достаточно велик, а расходы на их установку и обслуживание чрезвычайно малы.

Тем не менее, нельзя не отметить и некоторые изъяны медных трубок для водопровода:

• С некоторыми металлами, в частности алюминием и сталью, медь образует гальваническую пару. Поэтому если в месте контакта резьбы с медной трубой будет протекать даже очень слабый ток, могут быть серьезные осложнения.
• Медь является отличным проводником, что в некоторых ситуациях может спровоцировать удар током. Это может произойти даже не по вашей вине – например, если вследствие поломки стиральной машины у соседей образуется пробой между фазой и заземлением на водопровод.
• Установка водопроводных медных труб и фитингов достаточно трудоемкая. Хотя принцип монтажа обжимных фитингов не будет отличаться от, скажем, работ с металлопластиковыми трубами, однако, сил придется приложить намного больше (прочитайте: «Как правильно сделать монтаж медных труб – советы мастера»). Если же стыковка труб будет производиться способом пайки, то потребуются расходные материалы (припой, флюс), специальный инструмент (паяльная лампа), а также умения.

Выбор фитингов

При выборе фитингов для организации трубопровода отопительной, водопроводной или иной другой системы необходимо учитывать следующие факторы:

• вид устройства;
• назначение и размеры соединительного элемента.

Разновидности фитингов

Для соединения медных труб используются следующие виды фитингов:

• компрессионные;
• обжимные;
• резьбовые;
• под пайку.

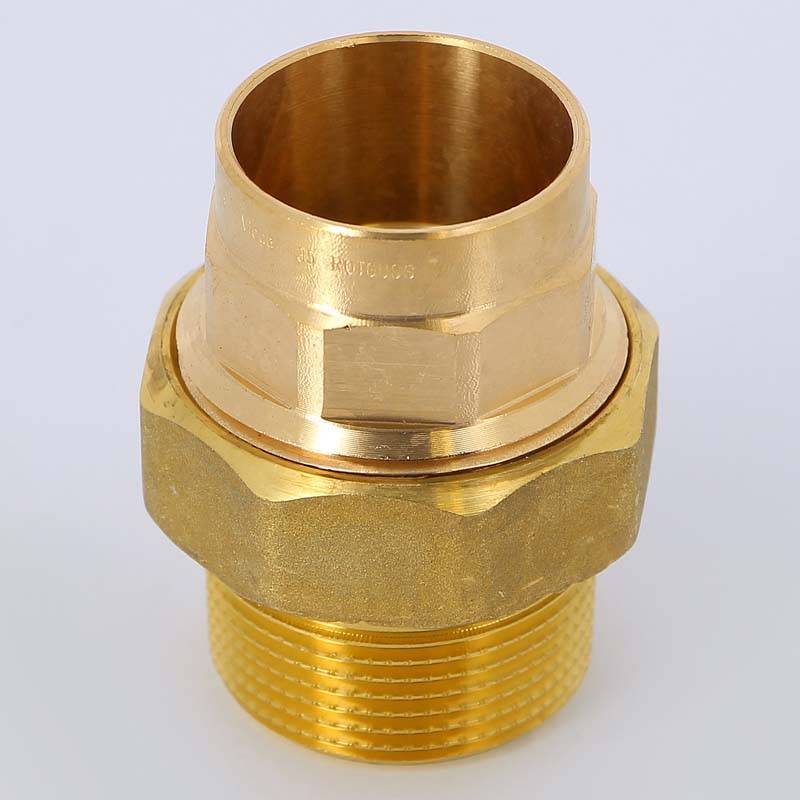

Компрессионные фитинги позволяют получить разъемное соединение. Устройства состоят из следующих элементов:

• корпуса, который может быть изготовлен непосредственно из меди или иных металлов: латуни, бронзы и так далее;
• зажимного кольца, придающего соединению герметичность;
• накидной гайки, при помощи которой происходит фиксация соединения.

Соединительный элемент многоразового использования

Преимуществами использования компрессионных фитингов являются:

• простота установки. Для сборки трубопровода этими элементами не требуется специального оборудования и дополнительных навыков. Кроме этого монтаж фитинга производится в кратчайшее время;
• небольшая стоимость фитинга, особенно если применять устройства, изготовленные из латуни;
• возможность проведения ремонтных работ без замены.

Среди наиболее существенных недостатков фитингов такого типа можно отметить:

• невозможность установки на трубопроводах скрытого типа. Из-за невысокого уровня герметичности соединения и необходимости постоянной подтяжки накидной гайки компрессионные фитинги рекомендуется устанавливать исключительно на наружные трубопроводы;
• невозможность использования на трубопроводах, предназначенных для проведения газа и жидкостей, находящихся под высоким давлением (причина – невысокий уровень герметичности соединения).

При использовании соединительного элемента компрессионного типа несколько раз значительно снижается уровень надежности.

Обжимные фитинги позволяют получить более прочное и герметичное соединение, что значительно расширяет область их использования. Обжимной или пресс-фитинг состоит из:

• корпуса;
• резинового уплотнительного кольца, что и повышает герметичность;
• ограничителя, который чаще всего изготавливается из пластика;
• пресс-гильзы, необходимой для крепления.

Элемент трубопровода для получения герметичного соединения

К преимуществам фитингов под обжим можно отнести:

• получение максимально герметичного стыка за короткий срок;
• невысокая стоимость;
• возможность монтажа как в наземных, так и в скрытых трубопроводах.

Единственным существенным минусом пресс-фитингов является сложность монтажа, так как для установки такого типа элементов требуется специальное оборудование.

Простейшие соединительные элементы для трубопровода

Резьбовые фитинги – это простейшие соединительные элементы, состоящие из корпуса, на концах которого нарезана внутренняя или внешняя резьба.

Для герметизации соединения используются разные уплотнители: льняная нить, ФУМ-лента и так далее.

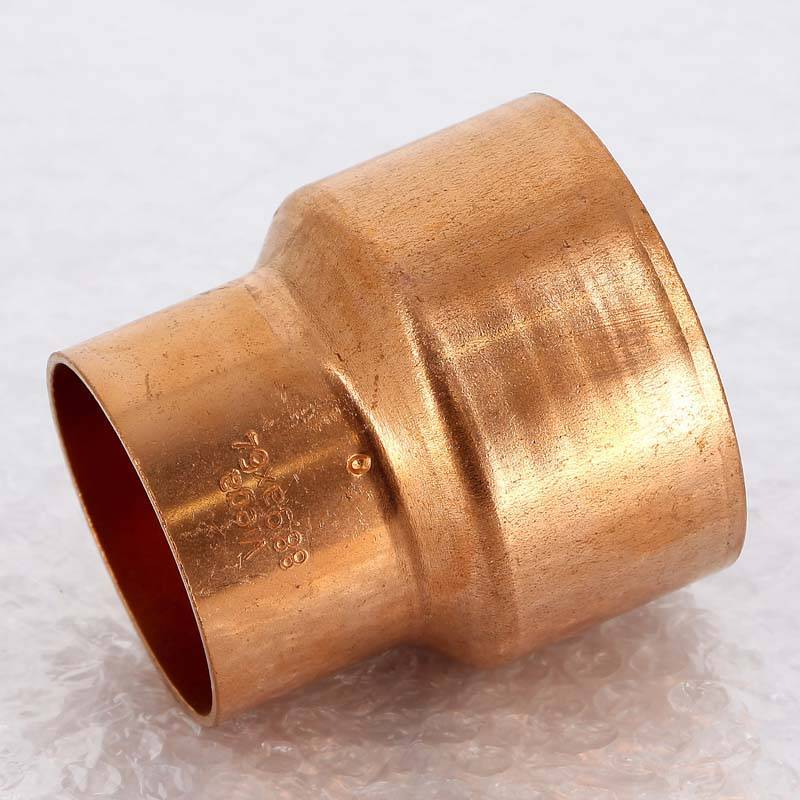

Фитинги под медную трубу, предназначенные под пайку, используются крайне редко, например, для изгиба трубопровода или присоединения дополнительного отвода. Состоит такой фитинг из корпуса, а для его установки требуется наличие газовой горелки.

Устройства, устанавливаемые методом пайки

В настоящее время наибольшей популярностью при сборке трубопроводов из меди пользуются компрессионные или пресс-фитинги.

Назначение и размеры фитингов

После выбора вида соединительного фитинга необходимо определиться с назначением устройства и его габаритными размерами.

По назначению все фитинги подразделяются на следующие виды:

• отводы. Используются при необходимости изменения угла прохождения трубопровода для отопления, водоснабжения и так далее;
• тройники, которые устанавливаются в случае необходимости присоединения к трубопроводу дополнительной магистрали;
• крестовины. Основное отличие от тройников заключается в наличии дополнительного ввода/отвода;
• линейные фитинги. Преимущественно используются для увеличения длины трубопровода путем присоединения дополнительного отреза;
• заглушки. Позволяют перекрыть подачу проходящего в трубопроводе вещества на определенном участке.

Виды фитингов в зависимости от назначения

Выбор вида фитинга осуществляется в соответствии с разработанной схемой трубопровода.

При выборе соединительного узла для водопровода, газопровода, системы отопления и так далее также необходимо учитывать размеры фитингов. Диаметр соединительного элемента должен быть равен диаметру труб, используемых для организации трубопровода. Если устанавливается резьбовой фитинг, то также необходимо определить размеры (шаг) резьбы.

Как соединить медные изделия

1. Отрезается, как и в предыдущем варианте, нужный отрезок изделия;
2. Внешняя и внутренняя часть очищается от загрязнений посредством специального ерша или губки для меди;
3. Труба вставляется в капиллярный фитинг до предела, наносится флюс, излишки которого можно удалить чистой тканью;
4. Соединение нагревается посредством газовой горелки или специального строительного фена, наносится припой. Припой должен расплавиться и равномерно заполнить монтажный зазор;
5. Ждем естественного остывания припоя. Остатки флюса убираются при помощи влажной и чистой ткани.

Теперь вы знаете, как соединить медные трубы несколькими способами. Если что-то в монтаже медных изделий кажется вам неясным, вы всегда можете изучить обучающее видео. В принципе, работа эта достаточно проста и ее можно выполнить самостоятельно, не прибегая к услугам профессионалов.

Даже с учетом того, что полимерные трубы применяются все чаще, металлические изделия все еще пользуются немалым успехом. Как правило, в качестве металла используется медь, латунь и сталь. В лучшую сторону по показателям устойчивости к коррозии и высоким температурам отличается медь. Собственно, о соединении медных труб, и пойдет речь в этой статье.

Даже несмотря на то, что медные трубы отличаются своей дороговизной, учитывая все характеристики материала, их применение является довольно-таки оправданным.

В первую очередь, перед соединением медных труб, стоит определиться с тем, как их соединять, методом пайки или иным способом.

Ограничения при использовании труб из меди

Несмотря на многочисленные преимущества, которыми обладают медные трубы, существуют определенные ограничения по их использованию. Обусловлены эти ограничения следующими характеристиками данного металла.

Медь является очень мягким и пластичным металлом, поэтому скорость потока жидкости по трубам, изготовленным из этого материала, не должна быть выше 2 м/с.Если в воде, которая протекает по системам водоснабжения, содержатся твердые частицы загрязнений, механически воздействующие на стенки труб, это может вызвать постепенное вымывание металла (эрозию) и значительное сокращение срока службы водопровода.

Именно поэтому для обеспечения надежной эксплуатации медных трубопроводов необходимо, чтобы вода для них проходила предварительную очистку от посторонних примесей.Оксидная пленка, формирующаяся на внутренних стенках труб из меди и обеспечивающая им еще более надежную защиту, может образоваться лишь тогда, когда жесткость контактирующей с ними воды составляет 1,42–3,42 мг/л, а рН – 6,0–9,0. Если пренебречь этим требованием, то оксидная пленка (патина) на поверхности медных труб будет постоянно разрушаться и восстанавливаться, что приведет в итоге к постепенному уменьшению толщины их стенок и преждевременному износу.Если вода, транспортируемая по трубам из меди, будет в дальнейшем использоваться в пищевых целях или для питья, то для их монтажа нельзя применять припои на основе свинца.Учитывая тот факт, что средний срок эксплуатации медных водопроводов составляет 50 лет, следует проводить их монтаж таким образом, чтобы никоим образом не уменьшить его. Так, не допускается: перекручивать трубы, делать заломы при их сгибании, выполнять правку замятин на них более одного раза.

Фитинги для медных труб

• При выполнении пайки труб и медных фитинговнеобходимо следить за температурой их нагрева, так как перегрев может привести к снижению прочности материала и его разрыву в месте соединения.После пайки медных труби выполнения монтажа фитингов необходимо удалить использованный флюс из внутренней части водопровода, для чего применяется метод промывки. Такой флюс, являясь химически агрессивным веществом, может привести к развитию коррозионных процессов в трубопроводе.После медных труб и соединительных фитингов (по направлению движения водного потока) в системах водоснабжения нельзя использовать элементы из цинка, стали и алюминия, это может привести к активному развитию коррозионных процессов. Если же использование таких элементов необходимо, то предотвратить их коррозию помогут пассивные аноды, присоединяемые к системе.Фитинги, которые применяются для соединения медной трубы с элементом водопровода из другого металла, должны быть изготовлены из латуни, бронзы или нержавеющей стали, это позволит избежать коррозии данных элементов.

Однако даже эти ограничения, которые можно считать незначительными, не снижают популярности медных труб, считающихся лучшим материалом для обустройства систем водоснабжения.

https://youtube.com/watch?v=7Wim2hDl1FUrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

• www.ocm.ru
• trubypro.ru
• trubygid.ru
• met-all.org

Виды фитингов из меди

Разнообразие видов медных фитингов позволяет выполнить комплектацию трубопровода любой конфигурации. В зависимости от способа соединения различают:

• резьбовые детали, которые можно демонтировать неоднократно;
• компрессионные или обжимные фитинги — вариант разборных деталей для монтажа труб даже в самых труднодоступных местах. Состоят из кольца и гайки, которая фиксирует стык с внешней стороны;
• пресс-фитинги — детали для комплектации трубопроводов из меди и полимеров;
• детали под пайку;
• самофиксирующиеся соединительные элементы — современные виды деталей, состоящих из пружинного механизма зажима с уплотнителем, который закрывается с помощью ключа, по герметичности и прочности соединения вполне сравнимы с пайкой, при этом остается возможность демонтировать узел.

Медные фитинги имеют диаметр от 6-108 мм и могут быть:

• соединительными – это сгоны, муфты, штуцера и переходники;
• изменяющими направление – колена и отводы;
• разделяющие – тройники и крестовины, которые из одной трубы создают несколько ответвлений и направляют их в разные стороны.

Выводы и полезное видео по теме

Во время просмотра видеороликов можно увидеть технические нюансы, которые сложно представить себе при прочтении статьи.

Видеоинструкция по прессовке газопровода:

Видеообзор медных фитингов различного назначения:

Как изготавливают медные трубы и фитинги:

https://youtube.com/watch?v=2avpeqbM22o

Весь процесс пайки в одном ролике:

Соединение медных труб в одну систему производится по аналогии со стальными и металлопластиковым изделиями, но с применением специальных фитингов – латунных, медных и бронзовых.

Если вы овладеете технологией прессовки или более сложным методом пайки, то сможете самостоятельно смонтировать отопительную сеть или водопровод. Но учтите, что медные коммуникации – очень дорогое удовольствие!

Пожалуйста, пишите свои комментарии по теме статьи в расположенном ниже блоке. Возможно, вы знаете нюансы которые мы не упомянули в этой статье? Поделитесь ими с другими посетителями сайта.
