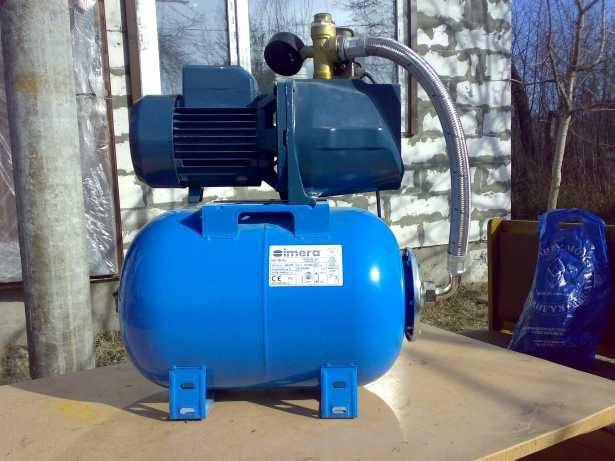

Подключаем насосную станцию к колодцу

Автоматические системы и элементы, обеспечивающие контроль и надежную работу системы насосных станций

 Более подробно необходимо сказать о современных системах в составе насосных станций, которые будут обеспечивать бесперебойную подачу воды в ваш дом, а также гарантировать долговременную работу насоса .

 Так при реализации насосной станции любого типа необходимо реализовать следующие системы автоматики: — Защита от сухого хода насоса («Защита от «сухого хода» для насоса скважины с помощью реле давления и датчиков уровня.

Электрическая схема защиты насоса от «сухого хода»);

—  Использование реле давления или манометра электроконтактного (сигнализирующего), для поддержания давления в системе водоснабжения («Реле давления воды (установка, характеристики, конструкция, настройка)» и статья «Манометр электроконтактный (сигнализирующий) (принцип работы, применение, конструкция, маркировка и типы) для систем водоснабжения».

Кроме того, если вы собирает насосную станцию, что говорится от А до Я, то здесь также будет полезна информация по выбору ресивера «Ресивер гидравлический (гидроаккумулятор) для насосной станции водоснабжения дома (выбор, конструкция)», а также информация по монтажу труб «Монтаж металлопластиковых (металлополимерных) труб с резьбовыми фитингами», «Пайка пластиковых (полипропиленовых) труб своими руками».

 Теперь, обладая уже неким объемом информации, а соответственно и знаний, мы надеемся, что подбор комплектующих, а также сборка и подключение вашей насосной станции будет происходить более обдуманно, быстрее, а также с минимальными отступлениями и ошибками.

Проблема водоснабжения находится на переднем крае создания комфортной среды обитания в стране. Это чаще всего помогает решить проблему подключения насосной станции к воде. Коммуникации, чтобы обеспечить дом не просто банальный сантехнический объект с жидким Gander, в конце концов, полная система водоснабжения дома.

Потребность в независимом водоснабжении, основные потребности жителей сельских домов ведут к постоянному использованию воды для приготовления пищи, выполнению санитарного и бытового использования, а также хладагентов в систему отопления.

Бытовые насосы не всегда сталкиваются с такими разнообразными рабочими функциями.

Кроме того, установка насосной станции в частном доме позволяет эвакуировать и подавать воду, чтобы увеличить давление в системе, если существующий насос недостаточно прочен, чтобы доставлять жидкости в нужное место на поверхности, в саду, в саду или дома. Он предлагает различные модели на рынке, но только несколько компонентов для достаточного распределения базовой модели, что отражается в каждой системе установки насоса:

  • резервуар для хранения;
  • насос;
  • контрольное реле;
  • обратный клапан, который не допускает утечки;
  • фильтр.

Необходим фильтр, иначе зерно зерен приведет к быстрому абразивному износу деталей машин.

Расположение оборудования

Установка и эксплуатация насосной станции обеспечивают долговременную надежную работу оборудования при соблюдении следующих условий:

  • при установке станции в бункер она помещается ниже уровня замерзания зимой почвы, которая составляет не менее двух метров;
  • Место, где установлена ​​станция (подвал или кассон), должно быть подогрето зимой;
  • При сборке плана подключения руками необходимо подготовить стенд, который затем устанавливается на станцию, чтобы предотвратить наводнения подземных вод.

Это важно!

Не прикасайтесь к оборудованию стенами, чтобы механическая вибрация рабочего механизма не влияла на помещение.

Монтируем насосную станцию

Конструкцию собирают в сухую теплую погоду, выбрав в качестве опоры площадку из бетона или кирпича, которую для амортизации покрывают жестким резиновым листом толщиной не менее 3 см. Устройство фиксируют анкерными болтами. Основанием для агрегата может служить сварная стальная рама или деревянная плита. Оборудование должно быть установлено ровно без перекосов.

Прокладка труб

Подключению напорной станции предшествует монтаж труб от колодца к дому. В качестве материала рекомендуется использовать изделие ПНД диаметром 32 мм. Его вкапывают на глубине 1,4-1,8 м, при этом дно траншеи заполняется слоем песка толщиной 20 см. В том случае, если систему размещают на земле, выполняется теплоизоляция заборной магистрали. В фундаменте дома обустраивается отверстие, соответствующее диаметру подводящего элемента цепи.


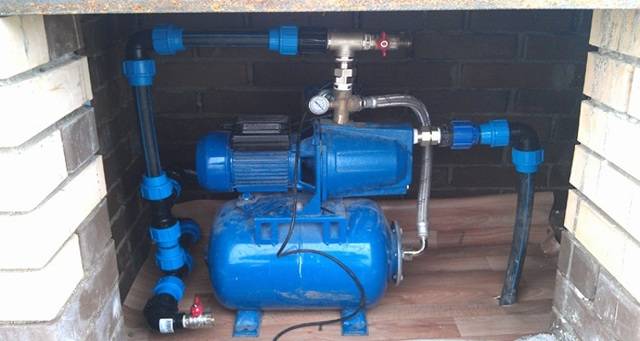

Подключение насосной станции.

Подключение устройства

Трубу со стороны воды оснащают фильтрующей сеткой с обратным клапаном, для чего используется обсадная муфта. Аналогичную соединительную деталь с переходом 32 — 1РН устанавливают на участке подсоединения к напорному устройству.

Здесь же предусматривается дополнительный сеточный фильтр, а также кран для слива или разборный фитинг «американка», которые позволяют законсервировать систему на период ремонта напорной установки.

После соединения заборной трубы и помпы напорный шланг или труба насоса фиксируется к входному патрубку накопителя. Внутри резервуара монтируется реле, которое устанавливает необходимый уровень давления воды в гидробаке. Модуль управления может быть расширен за счет датчиков наличия воды и температуры насоса.

В целях экономии подсоединение к системе водоснабжения выполняют, установив переходную футорку меньшего диаметра. В нее ввинчивают запорный шаровой кран и разборный фитинг.

Затем трубу оснащают фильтром очистки воды и арматурой запорного типа, которая отсечет устройство от трубы при его замене. В качестве дополнительного варианта можно предусмотреть обводной трубопровод.

До фильтрующего элемента организуют отвод для полива, после врезки кранов можно разветвлять сети холодного и горячего трубопроводов и боковую ветку системы отопления. При сезонной эксплуатации трубопровода в самой низкой точке системы устанавливают механизм для спуска воды.

После создания контура водоснабжения установка подсоединяется к электросети и производится тестовое включение оборудования.

Настройка перед пуском

Перед включением на реле устанавливают нижнее значение давления, что достигается путем сжатия винтом соответствующей пружины.

Как выбрать насосную станцию для скважины

Выбирать насосную станцию для скважины на участке необходимо с учетом параметров насоса и факторов, характеризующих источник воды. В частности речь идет о следующем:

Удаленность источника воды от основного строения.
Самая низкая точка забора воды. Следует делать выводы на основании динамического уровня воды, анализируя показатели примерно за двое суток при постоянном использовании жидкости. В этом случае учитывать статический уровень не рекомендуется, так как расчеты могут быть ошибочными.
Номинальный напор насоса

Здесь важно определить, какой высоты водяной столб способно создать подключаемое оборудование. Формула для расчета предполагает суммирование величины всасывания, длины горизонтальных участков водопровода, вертикального подъема и потерь на транспортировку по трубам.
Производительность агрегата

Расчеты можно брать на основании среднего расхода воды во всех подключенных точках. Полученное суммарное значение не должно превышать дебит источника водоснабжения (прочитайте: «Как выбрать насосную станцию для частного дома – правила выбора водонасосной станции»).
Напряжение электрической сети. Большинство насосных станций для бытового использования работают от сети 220 В. Что касается мощных агрегатов, то в них установлены трехфазные двигатели, которые работают от сети 380 В.
Мощность станции. Насосные станции разных видов потребляют достаточно большое количество электроэнергии, от 500 Вт до 2 КВт. В зависимости от мощности насосной станции следует выбирать тип автоматического выключателя.
Объем накопительной емкости. Этот параметр полностью зависит от количества проживающих в доме людей. К примеру, семье из 2 человек достаточно емкости объемом 24 литра, для семьи более 5 человек следует установить резервуар на 100 литров.

Глубина скважины также влияет на тип насоса. К примеру, для скважины глубиной до 15 метров требуется насос со встроенным эжектором, если глубина источника превышает 20 метров, то нужно использовать насос с внешним эжектором. Закольцованное всасывание повышает напор воды, но при этом снижается производительность и растет потребление электричества.

Утепление пола на балконе своими руками: пошаговая инструкция

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Рис. 6 Сборка насосной станции своими руками – основные этапы

  • При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
  • При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
  • Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
  • Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
  • Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
  • Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.

Рис. 7 Размещение автоматического оборудования в кессонной яме

⇡# Время автономной работы

Длительность работы на одном заряде у VivoBook S15 S533FL является типичной для ноутбуков с подобным размером экрана и спецификациями железа. Аккумулятор емкостью 50 Вт⋅ч обеспечивает больше шести часов активного веб-серфинга или просмотра фильмов в HEVC. В данном случае при максимальной яркости экрана, которая равняется 200 кд/м2, принятым в нашей методике измерения времени автономной работы.

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод. Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса. Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики — более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений
Фото из

Реле давления фиксирует и реагирует на два выставленных в настройках значения давления воды в системе. При падении ниже нижнего значения включается насос, при достижении верхнего — отключается

Блок управления также запускает насосное оборудование при понижении давления и останавливает его при достижении верхнего значения давления. Это устройство позволяет более точно задать настройки нижнего и верхнего предела давления

Кроме осуществляемых реле давления обязанностей по запуску/остановке насоса блок управления защищает агрегат от «сухого хода» — работы с незаполненной рабочей частью, в результате которой может сгореть мотор

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода. Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

  1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
  2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Первый пуск и проверка правильности установки

Для начального запуска насос следует заполнить водой. Для этого следует предусмотреть специальную заливную воронку, отсекаемую от насоса запорным краном. Более удобный вариант начального заполнения – прокачка насосной станции ручным поршневым насосом, подключаемым на выходе станции.

Управление насосом обеспечивает реле давления.

Оно соединено с гидравлической системой и имеет подпружиненную мембрану (сильфон), передающую давление воды электромеханической части реле. Реле обеспечивает замыкание контактов при падении давления ниже заданного (давление включения) и их размыкание при достижении давления выключения. Обычно непосредственно регулируется значение нижнего давления за счёт регулировки усилия сжатия соответствующей пружины. Вторая регулировка отвечает за перепад давления между включением и выключением насоса.

Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. При отсутствии расхода (закрытых кранах) включите станцию, и дождитесь её выключения. Манометр покажет давление отключения. Откройте водоразборный кран (удобнее – рядом со станцией), потихоньку стравливайте давление. В момент включения станции зафиксируйте давление включения. Если измеренные значения вас не устраивают, снимите крышку реле давления и регулируйте величины давлений вращением соответствующих гаек.

При начальной установке станции и при её эксплуатации необходимо поддерживать реальные значения параметров в рабочем диапазоне, указанном в паспорте станции. Не рекомендуется за счет повышения давления на реле заставлять насос работать, что называется, на износ. При таком режиме обычно уменьшается время между запуском и остановкой насоса. При существенном завышении задаваемого давления насос может перейти в режим вообще без выключения, это означает, что мощности насоса недостаточно для создания заданного давления.

Для определения имеющегося давления используется простой шинный манометр. Естественно, перед проверкой манометром и установкой станции проверьте ниппель. Если воздух из него не пытается выходить, то возможны неисправность и ниппеля, и самой мембраны. Обязательно учитывайте, что измерять давление воздуха имеет смысл только при отсутствии давления воды в мембране, для чего необходимо стравить его при отключенном насосе.

Предустановленное давление воздуха должно быть чуть-чуть выше давления включения насоса. Тогда к моменту запуска в баке ещё останется небольшое количество воды.

Обратный клапан обеспечивает движение воды в системе только в одну сторону. Автоматика насосной станции контролирует давление или наличие расхода в напорной части водопровода. Это означает, что обратный клапан всегда следует устанавливать так, чтобы давление в месте установки автоматики не могло самопроизвольно понизиться. В зависимости от конкретных условий обратный клапан можно установить непосредственно на входе насосной станции или на конце водозаборной трубы, опускаемой в колодец. Иногда устанавливают в обеих точках.

При пуске насос обязательно должен быть заполнен водой. Это тоже следует учитывать, выбирая место для установки обратного клапана. Для защиты насосной станции от песка на водозаборной линии иногда устанавливают фильтры. На конце водозаборной трубы часто монтируется обратный клапан, объединенный с сеточным фильтром в один блок. Станции с поверхностными насосами иногда поставляются с верёвочным фильтром на входе. Конечно, надо следить за его состоянием, по мере засорения глубина всасывания будет постепенно падать.

Видео-ролик о подключении станции

В сюжете представлена необходимая для наглядности информация. Как собрать станцию, а также как правильно подключить ее к скважине.

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате

Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Модели

  • Джилекс.
  • Вихрь.
  • Ergus.
  • Зубр.
  • Gardena.
  • Wilo SE.
  • Karcher.
  • Pedrollo.
  • Grundfos.
  • Wilo.
  • Тополь.
  • Unipump.
  • Aquario.
  • Водолей.
  • Biral.
  • SFA.
  • Vortex.
  • Waterstry.
  • Zota.
  • Belamos.
  • Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

  1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
  2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
  3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
  4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
  5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
  1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
  2. В траншеи прокладываются водопроводные трубы.
  3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
  4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
  5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
  6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
  7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
  8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

  • гидрогеологические условия местности изменились;
  • используется устаревшее оборудование;
  • поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

  1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
  2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
  3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
  4. Далее производится прокладка и подключение электропроводки.
  5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

  • На реле давления открывается крышка.
  • Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
  • Для регулировки давления включения нужно крутить винт с обозначением «Р».
  • После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.
