Уплотнение резьбовых соединений газовых труб

ФУМ лента

ФУМ лента подойдет для мелкой неповрежденной резьбы

Преимущества фторопластового уплотнительного материала:

• мягкий, детали легко закручиваются и легко отворачиваются, можно не бояться срыва или нарезания новой резьбы металлом по пластику из-за сильного уплотнения;
• чистота резьбовой поверхности не имеет значения;
• почти не пачкает.

Недостатки:

• даже при небольшом смещении соединения возможна протечка;
• при неверном закручивании выровнять резьбу подачей назад нельзя, попытка приведет к протечке, соединение можно только разобрать и собрать заново с повторной намоткой ленты.

Анаэробные клеи герметики

Этот материал обладает хорошей вязкостью и жидкой консистенцией. Они могут находит долгое время на открытом воздухе без изменения своих свойств. При попадании в резьбовые соединения, где нет воздуха, они полимеризуются без усадки. В итоге получается очень прочное и твердое вещество, по свойствам похожее на пластмассу. Оно обеспечивает отличную герметизацию и полностью заполняет зазор в резьбе вне зависимости от давления жидкости или газа в трубах. Важным преимуществом анаэробных клеев является то, что они превращаются в твердую субстанцию только в резьбовых соединениях, а на открытом воздухе сохраняют жидкую форму и не забиваются оборудование и клапана. Их можно легко удалить с поверхности. Этот материал широко используют в промышленности.

Анаэробный клеи можно легко нанести прямо из упаковки. При проведении объемных работ, стоит воспользоваться дозаторами. Разные виды клеев имеют различное время полимеризации вещества, от 3 минут до нескольких часов. Выбор конкретного клея зависит от технической задачи. Если вам нужен быстрый монтаж, то стоит воспользоваться клеем с небольшим временем затвердевания. В ситуации, когда соединение необходимо отрегулировать, то тут можно выбрать клей, который приобретает окончательную форму спустя некоторое время.

Разобрать соединение, уплотненное при помощи анаэробного клея, можно при помощи обычных инструментов. После затвердевания клей не обладает токсичностью, что позволяет использовать его для пищевой промышленности. Рабочая температура анаэробных герметиков составляет от -55 до +150 градусов Цельсия. Некоторые виды клея могут выдерживать до +200 градусов. При кратковременном воздействии более высоких температур они могут продолжать выполнять свою работу без изменения свойств.
Стоимость анаэробных клеев выше, чем других видов герметиков. Однако они полностью отрабатывают объявленную цену. Надежность соединения с использованием анаэробного клея значительно выше, чем любого другого материала. Каждый хозяин выбирает для себя, что для него важнее: уверенность и надежность или вероятность получения больших убытков в случае поломки системы.

К несомненным преимущества анаэробного клея-герметика относят простоту в использовании, уплотнение резьбы вне зависимости от усилия, просто монтажа системы благодаря смазывающим свойствам, способность выдерживать больше давление газа или жидкости, лучшее соотношение цены и качества, сохранение жидкой формы на открытом воздухе.

К недостаткам этого вещества относят невозможность использования в среде окислителей и кислородной среде и при низких температурах в связи с увеличением времени полимеризации. Применять этот состав можно исключительно на сухой резьбе и не рекомендуется при монтаже труб, диаметр которых составляет больше М80.

Борьба течью

Устранение течи системы отопления с помощью герметика относится к химической борьбе с протечками.

Отлично в решении этой дилеммы себя проявил указанный немецкий герметик. Также применяют такие средства:

1. Смолы с двумя компонентами на базисе эпоксида.
2. Клеящие силиконовые составы.
3. Термоустойчивые составы на базисе каучука.

Их алгоритм:

1. Повреждённая зона обезжиривается, сушится, покрывается тонким слоем герметика.
2. Далее она обматывается серпянкой. Серпянка армирует герметичный слой.
3. Уже серпянку покрывают герметиком. Действие повторяется.

Если применяется силиконовое средство, то для шлифовки повреждённой зоны не нужно использовать абразивы. А такой вид герметика лучше липнет к гладкой поверхности.

Натуральные уплотнители

Джут и паклю применяют совместно с силиконовыми санитарными герметиками. Резьбу очищают от грязи и ржавчины, обмазывают герметиком, уплотнитель скручивают в нить и наматывают по часовой стрелке вровень с гребнем резьбы. При намотке уплотнитель натягивают с усилием 0,5-1 кг.

После намотки тщательно обмазывают герметиком и собирают соединение. В течение 5-8 минут, пока не завершился процесс полимеризации, необходимо проверить и при необходимости сильней затянуть соединение. Подтягивание гайки после полимеризации герметика приведет к протечке.

В магазинах продают готовую сантехническую нить для уплотнения труб, изготовленную из льна. Ее не нужно скручивать. Прежде, чем купить нить, прочитайте на упаковке, из чего она сделана, и есть ли в ее составе силиконовые или акриловые герметики. Если это нить из фторопласта, ее нежелательно использовать на поврежденных резьбовых соединениях, если растительная без герметика, то приобретите отдельно санитарный герметик.

Владельцы квартир и домов спрашивают: «Какая нить лучше для труб?», подразумевая марку. На что профессиональный сантехник ответит: «Лучше та нить, которую умело намотали».

Если нити больше или меньше необходимого, или она намотана не по резьбе, соединение будет течь. Не наматывайте ее «с запасом», мотайте столько, сколько нужно и не забывайте про герметик.

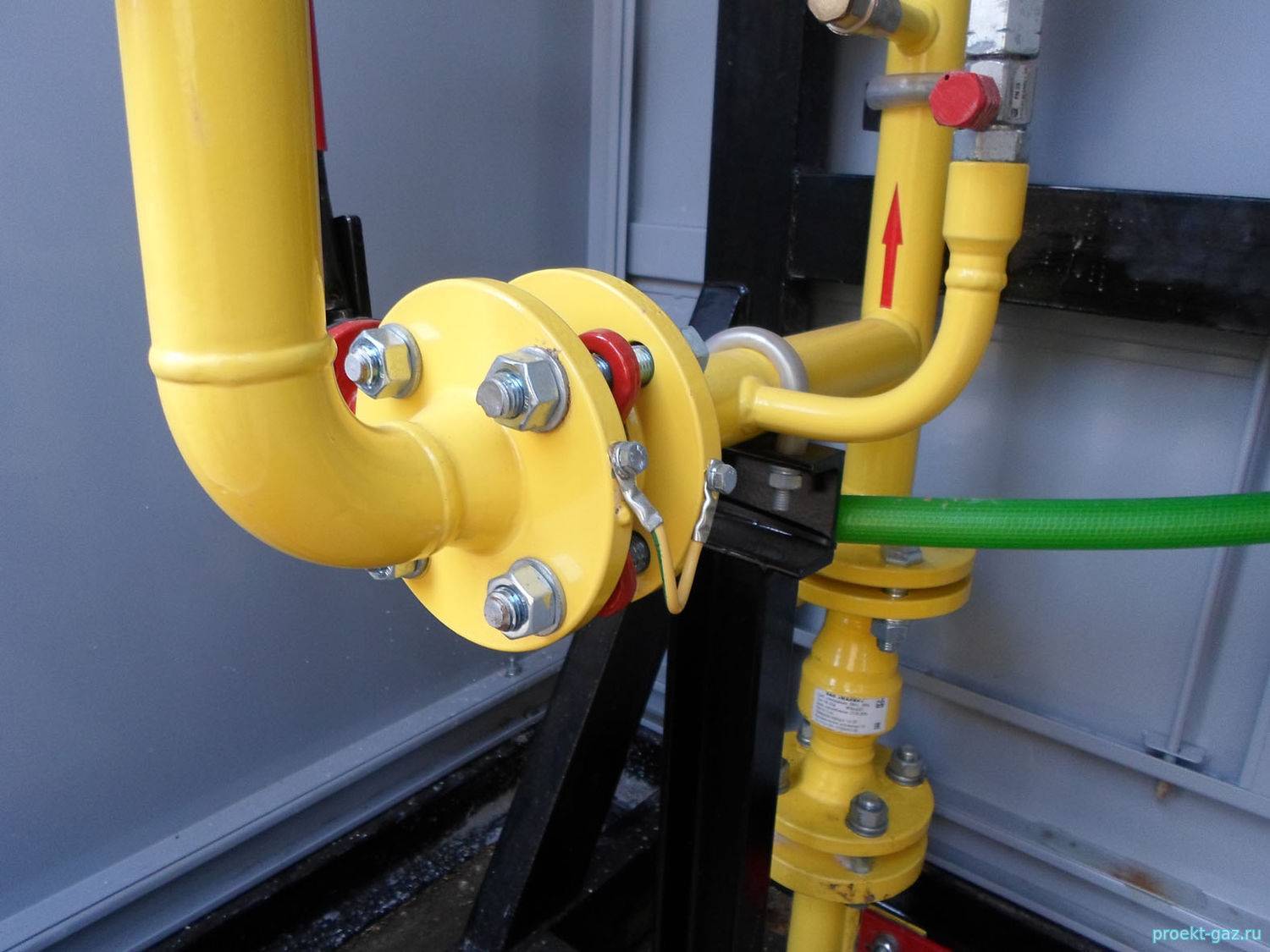

Соединение газовых труб

Небольшие сварные трубы из стали обычно применяют для газопроводных систем с сечением 1/2-2. Резьбовые стальные трубы, не обладающие швом, применяют в газопроводах, сечение которых значительно больше отметки соединение газовых труб 1/2-2.

Оптимальным выбором для части газопровода, расположенной под землей, являются битумизированные бесшовные трубы из стали. У них есть наиболее подходящее резьбовое соединение и джутовая оболочка. Регулярно используются битумизированные и раструбные стальные оболочки. Зачастую в газопроводных системах используют такой же принцип соединения друг с другом, как и у водопроводных. Такой метод называют фитингом. Он заключается в том, что раструбы уплотняют по типу канализационных труб, а сварные скрепляют между собой.

В качестве уплотнителя обычно выступает материал из конопляных волокон, предварительно пропитанный льняным маслом или олифой. Не стоит использовать уплотнители, которые могут вызывать затруднения при последующем демонтаже, закупоривая соединения или препятствуя ему.

Запорные краны газопровода могут закрываться двумя способами: вручную или ключом. Их не нужно уплотнять, а точно подгонять плотно друг к другу.

В подвальных помещениях трубы не обязательно закрывать, монтировать их стоит с соблюдением зазора между стеной при помощи скоб и хомутов. В местах прохода труб через стену или в месте их перекрытия они покрываются специальной защитной трубкой. Соединение труб должно находится не на самом переходе, а до и после него.

В шлакобетонной кладке систему газопровода нужна защищать, например, антикоррозийной краской или другой изолирующей оболочкой. Трубы, проходящие в пазах стен, закрепляются на них крюками, а пазы качественно заделываются.

Если в кладке был предусмотрен дымоход, то газопровод должен его огибать.

Основные технические свойства уплотнительной ленты

Видео

Лента ФУМ обладает следующими характеристиками:

1. Пониженный коэффициент трения. Фторопластовый уплотнитель, кроме пластичности, является скользким, что упрощает наворачивание фитингов.
2. Термическая устойчивость, позволяющая выдерживать температуры до 260 градусов без разрушения и потери уплотняющих свойств. Кроме того, фторопласты являются очень эффективными диэлектриками.
3. Прочность и пластичность. Уплотнения из этого материала стабильно работают при давлении до 10 МПа, способны выдерживать кратковременные нагрузки до 42 МПа, например – возникающие при гидроударах в трубопроводных системах. Срок службы уплотнение из ФУМ ленты (фумки) определяется в 13 лет. Разрушается быстрее при воздействии света, однако это не для нашего случая, просто нужно учитывать этот фактор при организации хранения материала.
4. Химическая пассивность. Не подвергаясь разрушению под воздействием кислот и щелочей, что определяется равномерным распределением атомов фтора по поверхности изделия. Растворителей, способных разрушить этот уплотнитель, на сегодняшний день пока не придумано. Устойчив к процессам гниения.

Как пользоваться ФУМ лентой для газовых и сантехнических труб правильно, рассмотрим более подробно.

Применение зажимного фитинга

Под понятием цангового соединения труб подразумевается использование зажимного или цангового фитинга. С его помощью становится возможной реализация варианта разборного сочленения элементов трубопровода, выполненных из неодинаковых материалов. Особенности его выполнения описаны здесь. Зажимной фитинг подбирают, исходя из типа и диаметра трубы.

Алгоритм стыковки для труб из пластика следующий:

1. Калибруют отверстие нужного отрезка трубы при помощи калибратора и снимают внутреннюю фаску, задействовав фаскосниматель.
2. Разбирают фитинг, скрутив гайки с торцов и сняв круглые уплотнения со штуцеров.
3. Надевают накидную гайку на конец трубы, затем цангу фитинга.
4. Вставляют хвостовик фитинга внутрь трубы, прикладывая усилие, чтобы он вошел полностью.
5. Закручивают вручную гайку на корпус фитинга.
6. Повторяют те же манипуляции со второй трубой, затем стыкуют соединяемые части и затягивают накидную гайку, не докрутив 1-2 витка.

Затягивают гайку осторожно, чтобы не повредить трубу. В процессе происходит деформирование зажимного кольца, за счет чего торец трубы и боковая часть фитингового патрона плотно прижимаются друг к другу

Этот тип сочленения оптимален для труб малого диаметра. Разъемное соединение отличается компактностью, для его сборки уходит совсем немного времени, а стык получается очень прочным

Опытные сантехники рекомендуют при закручивании затяжной гайки первые витки выполнить вручную, а затем применить накидной ключ.

Цанговые соединения преимущественно применяются в сборке медных трубопроводов:

Галерея изображений

Фото из

Цанговые соединения в сборке межных трубопроводов относятся к условно разъемной категории. Их применяют там, где пайку невозможно или опасно производить

Несмотря на то, что сборка труб производится без пайки, цанговые фитинги позволяют создать абсолютно герметичное соединение

По строению обжимной пресс-фитинг для медных труб очень похож на обычный соединитель для капиллярной пайки. Разница в том, что вместо припоя внутри расположен уплотнитель

В сборке медных контуров систем отопления и водоснабжения с применением обжимных фитингов используют в основном твердые сорта труб. Однако соединители подходят и для мягких

Категорически запрещено применять в соединении медных труб фитинги для стальных изделий. Подходят только детали из латуни или меди

Обжим соединения производится пресс-клещами, предназначенными для проведения именно этой монтажной операции

В предложенном сантехникам ассортименте сейчас есть все виды цанговых соединителей, с использованием которых производят линейные, угловые, тройниковые и крестовые соединения, а также ставят запорно-регулирующую арматуру на трубопровод

Цанговое соединение относится к категории условно-разъемных. Если в его зоне трубы не текут, его лучше не менять и вообще не трогать. При обнаружении течи нужно всего-лишь еще подтянуть

Сборка медного трубопровода

Цанговое соединение в разрезе

Фитинги для соединений цанговым способом

Медный трубопровод из твердых труб

Применение фитингов из меди или латуни

Инструмент для формирования обжимного соединения

Установка арматуры на медный трубопровод

Выполнение обжимного соединения

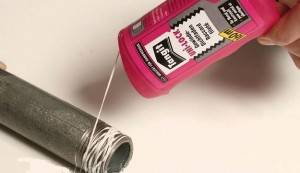

Универсальная уплотнительная нить

В наше время имеется более современный вариант, а именно универсальные нити. Для изготовления используют усовершенствованные технологии и новые материалы.

В их основе лежит нейлон, который уже пропитан герметиками или полиамид пропитанный силиконом.

Такие уплотнители широко используют в соединениях труб, в которых подается сухой или сжатый воздух, также в канализационных, газовых, теплопроводных трубопроводах.

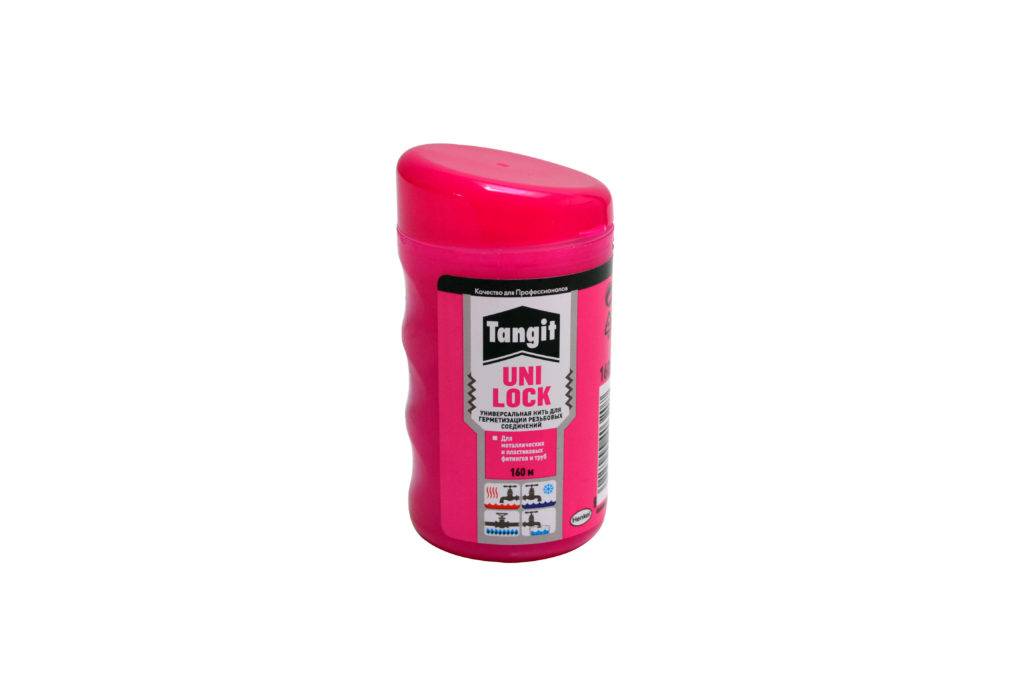

Популярные универсальные нити:

• “UNI-LOCK”;
• “Loctite”;
• “FADO”;
• “Рекорд”.

Особенность нитей — универсальность. Список эксплуатации и применений очень велик. В наше время газовые трубы изготовлены не только из металла, а и из пластика.

Да и состояние газовых труб для нитей потеряли принципиальность. Ржавчина или повреждение на трубопроводе не помеха.

Основные требования к составам

Герметик для пластиковых и других труб водоснабжения выбрать не трудно. Главное, что нужно учесть, что пригодность того или иного продукта определяют по следующими критериям:

• Соответствие характеристикам и материалу производства труб. Это важный фактор, потому, что состав, подходящий для пластиковых сетей, вряд ли подойдет для работы с металлическим трубопроводом. На упаковочной таре всегда располагается информация, где есть подробная инструкция по использованию. В ней прописывают, с какими материалами может работать данный состав, а с которыми нет.
• Устойчивость к неблагоприятному влиянию. Герметики для пластиковых систем водоснабжения должны отличаться высоким показателем устойчивости к агрессивному влиянию химической среды.
• Длительный срок службы. Это тоже очень важный фактор, и от него напрямую зависим срок эксплуатации металлических, пластиковых и чугунных сетей. С надежным уплотнением любая система сохраняет свои первоначальные характеристики минимум пять лет. А высококачественные составы этот срок продлевают до десяти лет. Хотя цена в этом случае будет ощутимо выше, если сравнить с бюджетными вариантами.
• Эластичность. После застывания уплотняющий состав на пластиковых и других системах должен сохранять пластичность. Так он легче будет противостоять перепадам температуры и другим факторам.

Процесс герметизации

Процесс герметизации можно рассмотреть на примере намотки такого герметика, как лен. Вначале резьбу окрашивают краской. Сама труба до этого должна быть тщательно подготовлена. Ее необходимо зачистить стальной щеткой и обезжирить бензином.

После нанесения краски, нужно немного подождать, чтобы краска слегка подсохла, при этом она становиться липкой. Затем резьбовое соединение покрывается небольшим количеством льна. Пряди лучше брать без больших волокон, так намотка получится более равномерной.

Затем начинают потихоньку скручивать соединение. При этом прилагать большие усилия не стоит. Также при сдавливании краска может скапывать на пол, дабы не испортить покрытие на полу, лучше прикрыть его старыми газетами или тряпкой.

Применение пакли со спецпропиткой считают самым упрощенным способом решения для оформления сети водоснабжения. Многие профессионалы отдают предпочтение именно этому методу. Начиная работу с этим уплотнением, нужно запомнить такие рекомендации:

1. Пакля обязана быть мягкой и не должна содержать сторонних включений.
2. Работая с пропиткой, нужно действовать аккуратно, ее следы трудно выводить.
3. Все видимые части после работы с герметиком нужно аккуратно удалить.

Несколько советов

Определить точное количество намоток трудно. В этой ситуации придется действовать методом приобретения опыта. А еще лучше сделать пробные намотки, и на них провести пробный пуск воды. Таким путем можно будет установить точное количество намотки.

Это очень важно, ведь при недостаточном ее количестве, неизбежно появится протечка. Если пакли окажется слишком много, то в ходе затягивания может попросту сорваться резьба, или может повредиться труба

Особо аккуратно рекомендуют работать с латунными и бронзовыми трубами, так, как этот вариант изделий относят к разряду нежных.

Профессиональные мастера не рекомендуют применять масляную краску. Потому, что при демонтаже систему все действия нужно будет выполнять с подключением высокой температуры, в противном случае стыки разделить невозможно.

А саму герметизацию проводить правильно и аккуратно. Такой подход позволит создать систему водоснабжения, которая не доставит хлопот многие годы.

Используем герметик для резьбовых соединений

Самым простым способом является использование герметика для резьбовых соединений, который продается в тюбиках различной ёмкости и не требует дополнительной подготовки к применению. Это вещество, которое наносится непосредственно на трубную резьбу или на подмотку (дополнительный волокнистый материал, например, лён).

Он хорошо заполняет все образовавшиеся внутренние полости и после высыхания образовывает барьер для протечек. Основной недостаток – не предполагается последующий разбор. Если все-таки стык необходимо разобрать, то при повтором соединении требуется его зачистка и повторная герметизация. Технически осуществить это несложно, но требуется время и наличия под рукой соответствующих компонентов.

Герметики, которые наносятся прямо на поверхность, так же называются сантехническим клеем, при том, что именно клеящие свойства у него выражены не слишком сильно. Исполнение с подмоткой считается более надежным, так как волокна со временем разбухают и перекрывают зазоры наглухо.

Смотреть видео: способы герметизации резьбы

Подготовка поверхностей труб под заделку: промывка, обезжиривание, сушка. Чем они окажутся чище, тем надежнее будет сцепление с металлом. Нанесение материала на резьбу в месте будущего соединения. Оно должно быть сплошным и выполняться непосредственно перед сборкой. Слишком долгая пауза может негативно сказаться на качестве стыка. У разных производителей свои установки по времени, и с ними необходимо ознакомиться заранее

Важно нанести достаточный объем анаэроба, чтобы он смог заполнить все внутреннее пространство (приклеивать витки резьбы друг к другу). Надежная протяжка соединения

Разумеется, ручной силы будет маловато, и во всех ситуациях нужно использовать гаечные ключи. Излишки герметика можно сразу удалить с трубы. Выжидание указанного времени, необходимого для застывания и набора нужных свойств. Информация указывается на упаковке, и, как правило, для базовой полимеризации необходимо 15-30 минут. Полное затвердевание и набор эксплуатационных свойств занимает несколько часов. После этого подтяжки гайки не допускаются, так как любые смещения скажутся на параметрах герметизации.

Весь цикл нанесения анаэробного уплотнителя на резьбовые соединения занимает немного времени и подходит для самостоятельного применения в быту. Насадка на тюбиках упрощает задачу и позволяет избежать загрязнений.

Специально разработанная классификация определяет не только рабочую температуру (для отопления и горячего водоснабжения) и допустимый диаметр трубы, но и усилие которое необходимо применить для разъединения стыка – слабое, среднее или большое. Последний вид рекомендуется применять на трубах, диаметр которых больше 2,5 дюйма и использовать предварительный подогрев при демонтаже.

Виды

По основе анаэробные герметики подразделяют на те, состав которых базируется на олигомере, и базирующиеся на полимерах акриловой группы. И те, и другие обладают схожими качествами: выдерживают высокое давление, не подвержены негативному влиянию механических нагрузок и так далее. Разница важна лишь для профессиональных химиков, специалисты строительной сферы на данный параметр при выборе не обращают внимания.

Гораздо важнее разделение герметиков по степени фиксации. Есть варианты сильной фиксации, средней (универсальные) и низкой.

Средства с фиксацией низкой степени применяются, когда необходимо герметизировать трубное соединение маленького диаметра. Фиксатор плохо переносит колебания и вибрации, а сама труба может быть легко раскручена при помощи подручного инструментария. Это делает использование герметика низкой фиксации прекрасным выбором, когда нужно соединить трубы только на время, а в ближайшее время планируется их демонтаж. Можно применять эту разновидность и для долговременного пользования, но при условии, что в процессе эксплуатации на резьбовое соединение не будет оказываться значительных нагрузок.

Пасты и гели средней фиксации применяются в быту чаще всего. Они подходят для герметизации систем отопления, газопровода, водопровода, причем их использование абсолютно безвредно и не изменяет качества питьевой воды. Именно поэтому герметики такого вида называют универсальными. Они накрепко фиксируют резьбу, но демонтировать стык в дальнейшем можно, только для этого необходимо будет использовать специализированное оборудования. Фиксатор выдерживает нагрузки, которые производят батареи, трубы водоснабжения и сантехники.

Сильная фиксация в бытовых условиях не нужна. Такие герметики скрепляют трубы навсегда и дальнейший демонтаж невозможен. Они, как правило, применяются на промышленных производствах: заводах, фабриках, при обустройстве городской канализационной сети. Эти фиксаторы намного дороже бытовых и требуют специальных знаний и навыков при работе с ними, ведь действовать придется оперативно и безошибочно. Соединение получается неразрывным и в дальнейшем при необходимости стык придется распиливать.

Герметизация газовых труб

Газовые трубы могут быть металлическими или пластиковыми

Во время их монтажа особое внимание следует уделить герметизации соединений труб. Герметизация газовых труб должна быть произведена особенно тщательно

Если использовать не предназначенные для данных целей герметики, то в дальнейшем можно столкнуться с протечками газа, которые могут привести к возникновению взрыва. Герметизация резьбовых соединений производится при помощи уплотнителей, а также герметиков.

Герметики, изготовленные на основе растворителей

Такой герметик для газовых труб представляет собой высыхающую пасту. Часто герметик на основе растворителей применяется вместе со льном. Перед соединением труб герметиком промазывается резьба. Через определенное время состав застывает в резьбовом зазоре и не дает возникать протечкам газа. Такие герметики имеют один серьезный недостаток – если требуется зафиксировать большой резьбовой зазор, то следует иметь в виду, что в данном случае герметик подвергнется усадке. Также такие соединения нуждаются в регулярной подтяжке.

Льняная подмотка

Подмотка для газовых труб используется при герметизации труб вместе со свинцовым суриком на олифе. Заменить свинцовый сурик можно железным. Если использовать в процессе монтажа труб только лишь льняную подмотку, то риск коррозии резьбовых соединений в данном случае увеличится. Льняная подмотка стоит довольно недорого и обеспечивает высокую прочность фиксации и адгезию. Герметизация труб с помощью подмотки осуществляется следующим образом:

1. Снаружи на резьбу можно нанести несколько насечек. Благодаря насечкам подмотка не будет соскальзывать. Насечки наносятся на резьбу при помощи напильника.

2. Затем нужно извлечь из льняной пакли несколько волокон и скрутить из них тонкую веревочку.

3. Эта льняная веревочка наматывается на резьбу, начиная с ее края.

Намотку необходимо производить в обратную сторону от направления резьбы.

4. Как только все углубления резьбы будут заполнены, сверху на подмотку наносится свинцовый сурик на олифе.

5. Затем соединение необходимо аккуратно закрутить, приглаживая торчащие волокна льна.

Использование для герметизации труб ФУМ ленты

ФУМ лента представляет собой довольно тонкую фторопластовую пленку. Данная пленка обеспечивает легкость при затяжке и химическую стойкость соединения. ФУМ лента имеет серьезные недостатки:

— низкое качество герметизации тех соединений, которые подвергаются вибрации;— недостаточно высокое качество герметизации резьбовых соединений, превышающих по своему диаметру ¾ дюйма.

ФУМ ленту следует намотать на чистое и сухое соединение, наподобие льняной нити.

Универсальная уплотнительная нить

Если Вы ищите еще какое-либо средство, чем подмотать газовую трубу, попробуйте нейлоновую ленту. В продаже можно отыскать следующие универсальные уплотнительные ленты: «Рекорд», «Унилок» и «Локтайн 55». Достоинства нейлоновой ленты следующие:

— доступная стоимость;— легкость в использовании;— высокое качество герметизации газовых труб;— высокая прочность соединения.

Перед намоткой универсальной уплотнительной ленты на резьбу необходимо обязательно сделать на ней насечки. Также эту уплотнительную ленту не рекомендуется использовать для герметизации газовых труб большого диаметра.

Материалы для уплотнения резьбовых соединений

Резьбовые соединения

Рис.1 Метрическая резьба.

Резьбовое соединение — разъёмное соединение деталей машин. Части соединяются между собой при помощи винтовой или спиральной поверхности. Это соединение является одним из самых распространённых из-за его надёжности, универсальности и других многочисленных достоинств.

Наиболее распространенной резьбой общепромышленного применения на сегодняшний день является резьба ISO, имеющая два исполнения, совпадающие по всем размерам: Метрическая, наиболее распространенная в Европе и России, и Унифицированная Национальная, распространенная в США. Эта резьба применяется во всех отраслях промышленности (кроме нефтяного сортамента).

Для штуцеров и соединений газовой, водопроводной и канализационной арматуры применяется дюймовая резьба BSW. В России для этих назначений широко применяется цилиндрическая дюймовая ГОСТ 6357-81. Эта резьба рекомендована к замене на резьбу ISO.

Американская Национальная Трубная резьба NPT, применяемая для штуцеров и присоединений, соответствует ГОСТ 6111-52 на коническую дюймовую, также как и Британская Стандартная Трубная Коническая резьба BSPT соответствует ГОСТ 6211-81 на трубную коническую резьбу.

Уплотнения резьбовых соединений.

К сожалению не одно из резьбовых соединений не обладает абсолютной  герметичностью, особенно это актуально для газопроводов и трубопроводов высокого давления. Для решения задач герметизации резьбовых соединений применяются различные уплотнения.

1. Льняная прядь.

Льняная прядь со свинцовым суриком на олифе до сих пор очень распространенный способ герметизации резьбовых соединений. Практически на этом методе базируется весь монтаж водопроводов, систем отопления и газопроводов, поскольку так указано в СниП для сантехнических систем и для газоснабжения. Существуют и другие методики использования льняной пяди, например, в сочетании с различными герметиками и пастами, основная задача которых – предотвратить коррозионные процессы в резьбовом соединении и продлить срок службы уплотнения. Нередко используется железный сурик, который, в отличие от свинцового сурика, не защищает поверхность резьбы стальных фитингов от коррозии. Так же известна подмена такого вида уплотнения на «сухую прядь», то есть безо всякой краски, что вызывает значительную коррозию резьбы, особенно в случае применения на системах отопления и водоснабжения.

Недостатки использования данного метода герметизации очевидны – сложность и необходимость тщательного соблюдения технологии, большие усилия затяжки фитингов при сборке, низкая технологичность. При высоких температурах, например при уплотнении систем отопления, возможно тепловое разрушение волокон льна. Также в ряде случаев недостатком может являться затрудненный демонтаж соединения.

Тем не менее, льняная прядь по-прежнему используется в основном из-за низкой себестоимости и доступности.

2. Герметики.

Герметичность достигается путем заполнения межвиткового пространства резьбового соединения специальным веществом, подобранным в соответствии с условиями эксплуатации системы. В целом, на сегодняшний день, герметики являются оптимальным методом герметизации, сочетающим удобство монтажа, антикоррозионную защиту и эффективность. Можно разделить на три основных класса: незатвердевающие герметики, затвердевающие герметики и анаэробные герметики.

2.1. Незатвердевающие герметики.

Представляют собой вязкие пасты, изготовленные на основе синтетических смол и полимеров с наполнителями. Эффективно защищают металлические поверхности от коррозии, и прекрасно работают не только в резьбовых соединениях. Могут применяться в условиях вибрации. Могут использоваться в сочетании с различными прокладочными материалами. Очевидным преимуществом является лёгкость монтажа и демонтажа соединения. Не рекомендуется использование незатведевающих герметиков для соединений с высоким давлением, перепадами давлений и температур. Не подходят для работы в условиях агрессивных и взрывоопасных сред.

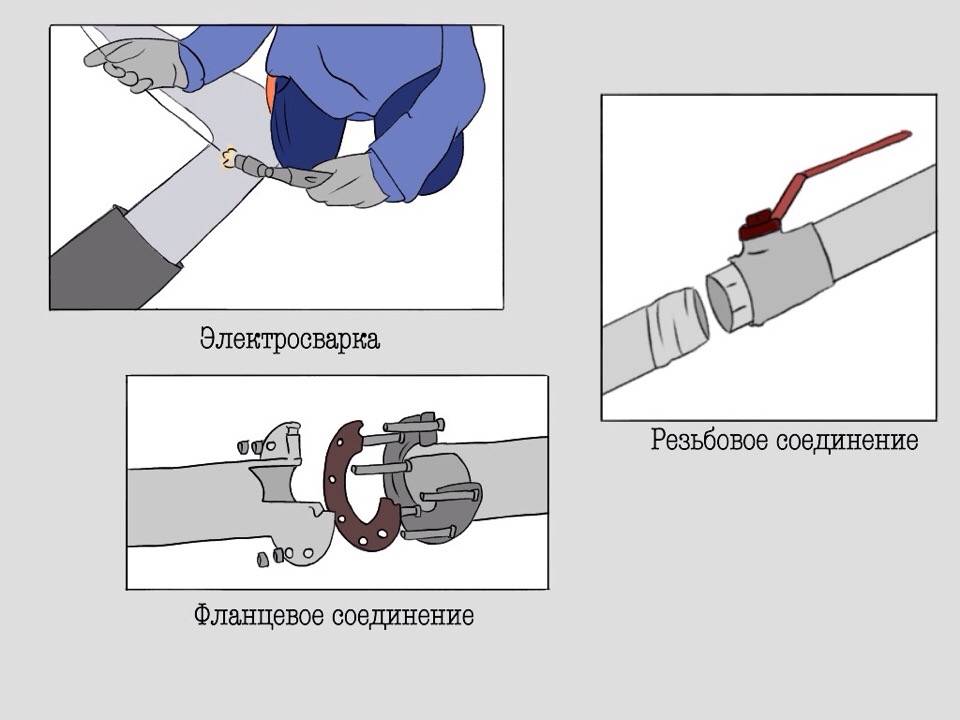

Обзор разъемных сантехнических соединений

Все известные способы соединения труб можно отнести к двум классам — разъемные и неразъемные. В свою очередь, разъемные соединения бывают фланцевыми и муфтовыми. К неразъемным методам относятся такие соединения, как раструбное, цанговое, сваривание встык, клеевое.

Соединения, которые в случае необходимости можно разобрать, а затем вернуть на место, значительно упрощают обслуживание и ремонт трубопроводов. Применяют эти соединения в основном при формировании внутренних коммуникаций.

Преимуществом способа является его простота в выполнении. Здесь не применяют ни химических, ни термических воздействий. Неисправность трубопровода, соединенного таким методом, легко выявить и устранить.

Герметичное прилегание при сантехническом соединении труб обеспечивают путем применения специальных деталей. Различают 2 вида сочленений, относящихся к разъемному типу: фланцевый и фитинговый. Первый используют, когда нужно сочленить трубы большого диаметра, а вторые — больше подходят для домашних трубопроводов.

С разновидностями, характеристиками и маркировкой полипропиленовых труб и применяемых в соединении фитингов ознакомит следующая статья, которую мы рекомендуем прочесть.

Фитинги, применяемые в сантехнических системах, устанавливают в контрольных точках, на поворотах, разветвлениях. Они бывают литыми и компрессионными. С точки зрения функциональности можно выделить следующие виды фитингов:

В помощь начинающему сантехнику эта схема. Она облегчит выбор фитингов, соответствующих конкретным условиям, встречающимся при устройстве трубопроводной магистрали

Набор фитингов выбирают в зависимости от специфики конкретного трубопровода. По методу крепления их на трубу фитинги бывают зажимными, резьбовыми, прессовыми, резьбовыми, используемыми для соединения сваркой и пайкой.

Выпускают фитинги для металлопластиковых труб, их используют в формировании обжимных и пресс-соединений. Для сочленения полипропиленовых труб производят фитинги, применяемые как в соединении склеиванием, так и сваркой. Для медных труб изготавливают фитинги и для пресс-соединений, и для пайки.

Процесс сборки металлопластикового трубопровода с использованием компрессионных фитингов представит следующая подборка фото:

Галерея изображений

Фото из

Компрессионные фитинги для сборки металлопластиковых трубопроводов следует подбирать согласно заранее составленной схеме. Угловые, муфтовые и прочие соединители должны быть той же фирмы, что и трубы

Место для установки соединителя размечаем непосредственно на объекте. На трубе нужно оставить две торца фитинга и глубины погружения в него трубы

По метке, обозначающей глубину погружения трубы в фитинг, выполняем резку. В раскрое используем труборез, предназначенный именно для металлопластиковых труб

Если ветки с горячей и холодной водой расположены рядом, на горячую линию надеваем утепляющую гофру. Она исключит выпадение конденсата

Торцы соединяемых труб калибруем перед соединением, чтобы удалить неровности и снять фаску в 1 мм

Устанавливаем на трубу накидную гайку с уплотнительным разрезным кольцом так, чтобы кольцо оказалось внутри соединения

Для выполнения соединений используем два ключа. Одним удерживаем трубы от проворачивания, вторым затягиваем гайку без чрезмерного усилия

Установка угловых, крестовых, тройников и обычных фитингов производится в той же последовательности. После сборки трубопровода проверяется его герметичность путем подачи в трубы воды

Шаг 1: Подбор фитингов для выполнения соединений

Шаг 2: Разметка места установки соединителя

Шаг 3: Обрезка трубы труборезом

Шаг 4: Установка теплоизоляционной гофры

Шаг 5: Калибровка трубы перед соединением

Шаг 6: Установка накидной гайки

Шаг 7: Выполнение компрессионного соединения

Шаг 8: Сборка трубопровода любой сложности
