Как разобрать однорычажный смеситель своими руками

Типы однорычажных смесителей

На рынке имеется два типа смесителей: шаровые и картриджные. Одни из них получили большое распространение, вторые встречаются реже. Причина – невысокие показатели долговечности.

Таблица. Виды однорычажных смесителей

Тип смесителя	Конструкционные отличия и главные эксплуатационные характеристики
Картриджный	Очень надежные современные устройства для смешивания и подачи воды одним рычагом управления. Есть варианты изготовления картриджей из пластика и керамики, вторые отличаются повышенными показателями прочности и надежности. Картридж – набор специальных пластин, уплотнителей и поворотных элементов, собранных в одном корпусе. Все детали приводятся в действие рычагом. От его положения зависит не только процентное соотношение тепой и горячей воды, но и общая сила потока. Картридж в нижней части имеет три отверстия с резиновыми уплотнителями. Одно отверстие выходное и связано с носиком, два других присоединяются к трубопроводам холодной и горячей воды. При желании картриджи можно самостоятельно разобрать, но деталей к ним купить почти невозможно. Правда некоторые из износившихся можно отреставрировать, хотя для этого потребуется много времени и специальные знания. Работать такой картридж будет намного меньше времени, чем новый. На практике обычный ремонт чаще всего заканчивается заменой элемента.
Шаровой	Внутри смесителя находится металлический или пластиковый шар с отверстиями для направления воды в носик крана. Два отверстия для входа и один для выхода. Регулировка осуществляется за счет изменения сечения отверстий. В механике существует правило: чем меньше деталей – тем надежнее механизм. Шаровой кран не отвечает этому правилу. Несмотря на то что у него намного меньше составных частей, чем у картриджного, надежность функционирования устройства значительно ниже. Дело в том, что поверхность шара имеет очень сложную геометрию, сальники с ней не могут обеспечивать надлежащую надежность герметизации.

Каждый смеситель должен иметь инструкцию с чертежом всех составных частей. Перед разборкой надо внимательно ее изучить, понять принцип крепления деталей, очередность их сборки и разборки. Чаще всего ремонт потребует ревизии состояния внутренних частей, а для этого придется их доставать из корпуса.

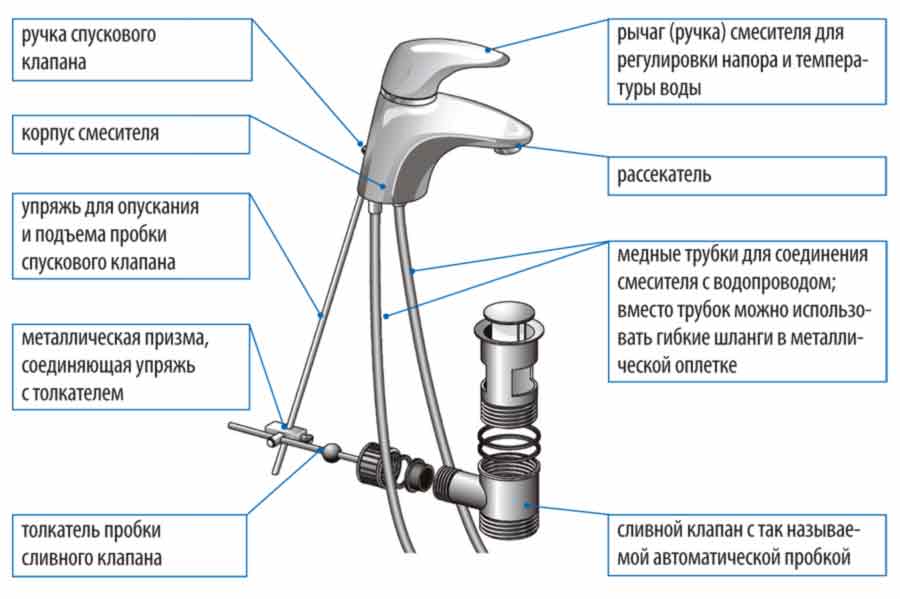

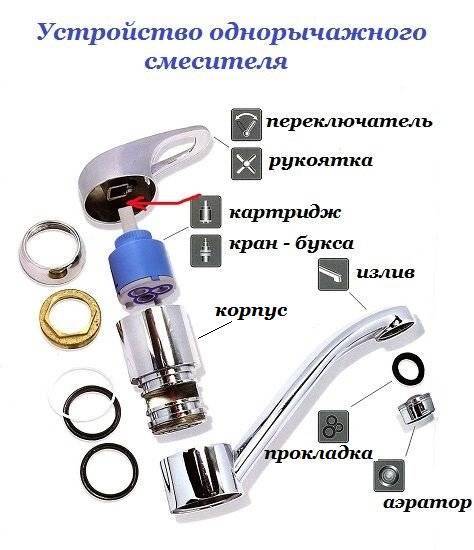

Устройство однорычажного смесителя

Ошибки при размножении алоэ, почему растение может не прижиться

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Как определить подходящий однорычажный смеситель

Очень трудно представить себе ванную или кухню, в которой нет кранов. Это важная необходимость и наиболее часто используемый элемент в доме. В современном мире однорычажный смеситель можно легко приобрести в местном торговом магазине или в режиме онлайн. Прежде чем приобретать продукт необходимо разобраться в технической терминологии кранов.

Однорычажные смесители смешивают горячую и холодную воду внутри корпуса крана и имеют рычаг для регулирования расхода воды. Тем не менее, устройства нуждаются в достаточно высоком давлении потока, чтобы работать хорошо, поэтому проверьте давление воды своей системы канализации перед тем, как начать поиск.

Двойные отводы также обеспечивают один напор воды, но поток горячей и холодной воды остается отдельным в корпусе крана, что останавливает неравномерное давление. Это хорошая альтернатива однорычажному смесителю, если между источником горячей и холодной воды существует неравное давление.

Перед покупкой убедитесь и спросите у продавца о давлении воды на однорычажный смеситель. Устройства низкого давления работают от 0,2 до 0,5 бар, а в то время как отводы высокого давления работают от 0,5 до 15 бар. Как правило, после изготовления кранов производится сборка всех деталей, что требует испытаний под давлением. Качественный производитель всегда выполняет эти типы тестов, в то время как другие пропускают все эти шаги, и просто заинтересованы в поставках потребителям недорогих однорычажных смесителей.

Однорычажный смеситель имеет один рычаг для регулирования потока воды через желоб. Этот кран легко контролировать, и имеет аккуратный вид, но работает только тогда, когда давление воды между горячим и холодным питанием почти одинаково.

Другими важными факторами, которые необходимо учитывать при покупке, является проверка качества, надежности, долговечности, дизайна, производительности и гарантии на рынке.

Как починить шаровой смеситель?

Шаровой смеситель был придуман почти полвека назад, и с тех пор его конструкция, по сути, не менялась. Она очень проста и достаточно надежна – ломаться тут нечему.

Если возникают какие-то проблемы, то чаше всего они связаны либо с некачественными материалами, из которых изготовлен сантехнический прибор, либо с плохой водой.  Как и в случае с дисковым смесителем, прокладки необходимо извлечь, тщательно изучить на предмет повреждений, после чего или заменить, или очистить от грязи, помыть, высушить и установить на место.

Самый распространенный вид неисправностей смесителя с шаровым затвором – скудная струя. Происходит чаще всего из-за засора шарового механизма

Для моделей смесителей с шаровым затвором процесс разборки и ремонта аналогичен приведенному выше. Разница только в положении шарика, который вращается относительно плотно прижатых к нему резиновых седел. Плотность контакта деталей обеспечена распирающей механизм водой.

Сам рычаг, передающий движение регулирующему штоку, снимают точно также, как и в дисковых моделях: нужно откупорить декоративную заглушку, открутить винтик, извлечь его, после чего снять рычаг смесителя.

Далее нужно открутить прижимную гайку и снять шайбу, которая находится под ней. Так открывается доступ к шарику. Сам шарик извлечь легко – нужно просто потянуть за шток.

Внутренний вид шарового смесителя. Шаровой затворный механизм находится внутри картриджа, выполненного в виде гильзы. Шар внутри нее удерживается седлами, прочность положения самой гильзы обеспечивают манжета и пружины

На этом разборку смесителя можно считать законченной и приступать к осмотру деталей, их замене или очистке от загрязнений.

Как уже отмечалось выше, чаще всего проблема состоит в отложения соли и песчинок на вращающихся деталях и контактирующих с ними элементах смесителя. Всю грязь нужно аккуратно удалить и обязательно осмотреть пружинки – они тоже могут быть грязными. Кроме этого, пружинки могут утратить упругость и нуждаться в замене.

Причина поломки смесителя может также заключаться и в самом шарике. В идеале, он должен изготавливаться из высококачественных нержавеющих сортов стали. В этом случае его только нужно почистить от грязи.

На деле же производители, особенно китайские, экономят на дорогих материалах и производят детали из низкокачественного металла. Со временем поверхность такого шарика начинает шелушиться, ржаветь, отверстия для воды забиваются частичками ржавчины и смеситель выходит из строя.

В этом случае очистка поверхности не поможет, шарик придется заменить. Старую деталь, как и в случае с дисковым картриджем, нужно взять с собой в магазин для сравнения.

Собирать шаровой смеситель нужно строго в обратном порядке, работать очень аккуратно и отцентрировать детали. Неправильно установленный элемент будет быстро изнашиваться и может стать причиной очередной поломки.

Отдельным пунктом нужно упомянуть самую распространенную и, вместе с тем, незначительную проблему – засорение аэратора смесителя. Эта маленькая деталь представляет собой обычную сеточку и предназначена для предотвращения возникновения брызг. Ячейки сеточки со временем забиваются отложениями солей и миниатюрными частичками мусора.

Снять аэратор очень просто – нужно открутить на конце излива шайбу и вытащить деталь. Если сеточка не пришла в полную негодность, а просто засорилась, ее нужно почистить и установить на место.

Аэратор можно заменить, если удастся найти подходящий по размерам аналог, или, в крайнем случае, использовать смеситель без него.

Еще одна проблема – засорение гибких подводов смесителя.

Гибкие подводы – довольно тонкие трубки – имеют небольшой диаметр и вполне могут засориться. Особенно склонны к засорам места соединений трубок с другими деталями

Учитывая состояние современных водопроводных труб и качество городской воды, ничего необычного здесь нет. В этом случае нужно перекрыть воду, открутить подводы, прочистить их, осмотреть на наличие повреждений резьбы и установить обратно.

Типичные неисправности и методы их устранения

По принципу работы все смесители подразделяются на следующие виды:

вентильные устройства. Основой смесителя являются два крана, предназначенные для подачи холодной и горячей воды. Такие устройства считаются наиболее распространенными и наиболее надежными;

Наиболее популярный вид смесителей с двумя вентилями

однорычажные. В основе устройства находится поворотные рычаг, которым регулируется и количество подачи холодной или горячей воды и общий напор жидкости. Однорычажные смесители более прихотливы к качеству воды, поэтому при выборе такого устройства рекомендуется установка дополнительных фильтров;

Устройство с одним рычагом управления

сенсорные. Относительно новый вид смесителя. Включение устройства производится благодаря установленному фотоэлементу, которые реагирует на поднесение рук.

Автоматическое сантехническое устройство с датчиком

Смесители сенсорного типа не подлежат ремонту в домашних условиях.

Ремонт вентильного смесителя

Наиболее частными поломками вентильного смесителя в ванной являются:

1. Протечка крана. Причинами неисправности могут быть естественный износ прокладки или повреждение кран-буксы. Ремонт шарового крана производится по следующей схеме:
   • перекрыть подачу воды на сантехническое устройство;
   • с протекающего крана снять декоративный колпачок (заглушку), который чаще всего просто вставляется в паз;
   • выкрутить винт, который находится под заглушкой;

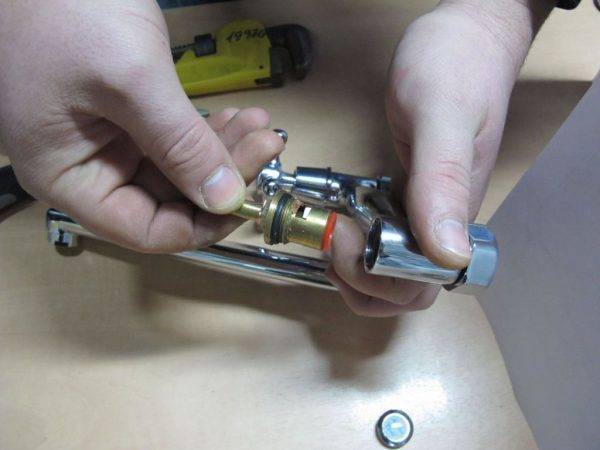

   • выкрутить кран-буксу (используется разводной или гаечный ключ соответствующего размера);
   • заменить прокладку или кран-буксу (при наличии видимых повреждений данного устройства);
   • произвести сборку в обратном порядке.

Последовательность выполнения ремонта

1. Протечка душевого переключателя. Причинами также являются естественный износ или некачественная вода. Ремонт данной неисправности производится в следующем порядке:
   • перекрывается подача воды на смеситель;
   • снимается декоративный колпачок и переключатель;
   • при помощи разводного (гаечного) ключа откручивается гайка душа;
   • производится замена уплотнительной прокладки и сборка в обратной последовательности.

Технология замены прокладки душевого переключателя

1. Протечка в месте присоединения душевого шланга, лейки душа или гусака. Ремонт следует производить в следующем порядке:
   • откручивается гайка, фиксирующая шланг (лейку душа или гусак соответственно);
   • производится замена прокладки и сборка узла смесителя.

В некоторых моделях смесителей помимо замены прокладки требуется дополнительная герметизация резьбы ФУМ-лентой или иными аналогичными материалами.

Устранение течи в месте присоединения душевого шланга

Ремонт однорычажного смесителя

Типичные поломки однорычажного смесителя устраняются следующими способами:

1. Снижение напора струи крана. Причиной неисправности является засор аэратора. Чтобы прочистить аэратор, необходимо:
   • снять устройство, которое, как правило, крепится резьбовым способом;
   • промыть ситечко под напором воды или воздуха;
   • установить аэратор на прежнее место.

Прочистка аэратора смесителя

1. Протечка рычага управления. Причиной образования неисправности являются проблемы в работе картриджа – специального устройства, в котором производится смешение горячей и холодной воды. Произвести ремонт картриджа своими руками не получится, но для устранения течи можно самостоятельно заменить устройство. Работа выполняется в следующем порядке:
   • снимается декоративная заглушка с корпуса переключателя;
   • ослабляется винт, фиксирующий рычаг;
   • снимается корпус рычага и декоративный элемент, расположенный под ним;
   • при помощи разводного (гаечного) ключа снимается картридж;
   • устанавливается новое устройство и производится сборка в обратном порядке.

Подбирать новый картридж рекомендуется на основании пришедшего в непригодность устройства, то есть после снятия старого картриджа.

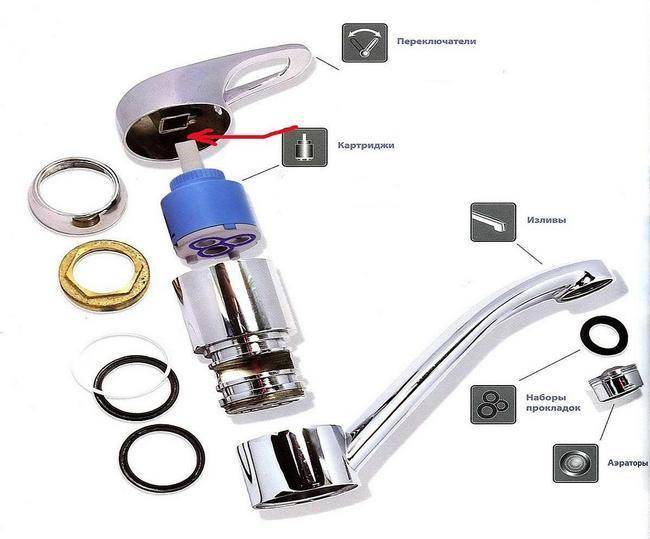

Схема разборки однорычажного смесителя для замены картриджа

1. Протечки в местах присоединения душевого шланга, душевой лейки и гусака смесителя устраняются по схеме вентильных смесителей.

Способы устранения поломок однорычажного смесителя представлены на видео.

Если справиться с неисправностью смесителя самостоятельно не получается, то потребуется помощь профессионального сантехника.

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Ремонт фильтра в изливе

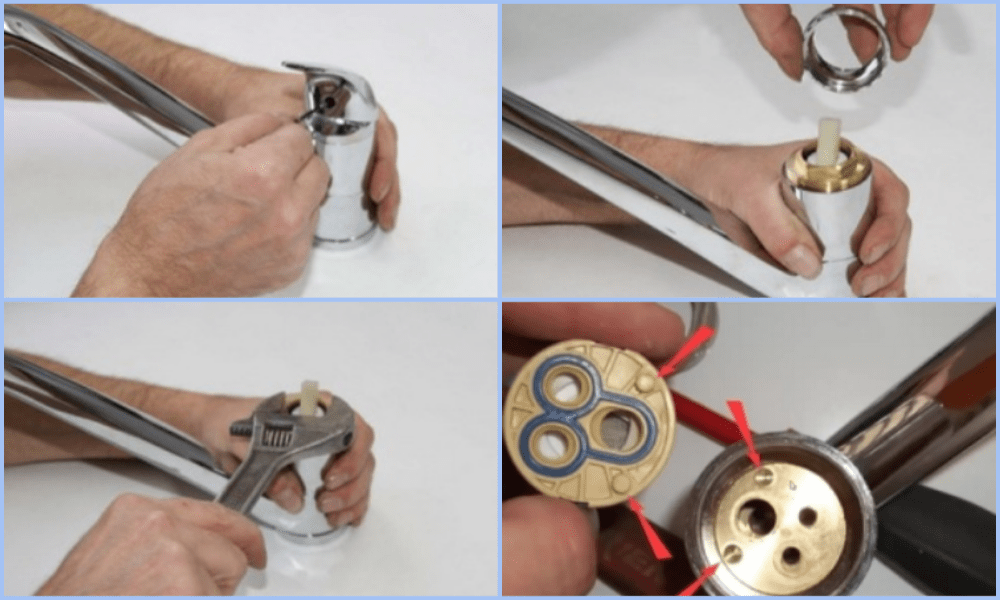

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

• При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
• После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию. Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
• Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим

Как разобрать смеситель на кухне шарового типа

Однорычажные смесители – причины поломки

Шарнирный кран для кухни

• шаровой затворный механизм считается более надежным. Правда, со временем стальной шар подвергается коррозии. Тефлоновые уплотнения и прокладки также изнашиваются, и затем начинает просачиваться вода. Их можно быстро заменить. Однако, если треснул сам шар, то потребуется покупать новый;
• дисковый керамический картридж не боится ржавчины и жесткой воды. Такой однорычажный смеситель для кухни прослужит много лет. Сама конструкция состоит из тонких пластин, которые тщательно подогнаны друг к другу. Зазор составляет сотые доли миллиметра, поэтому попавший мусор или песчинка может вызвать скол и поломку. В этом случае надо будет тоже произвести замену;
• засор иногда приводит к деформации резинового седла и самого затвора. Поэтому потребуется сделать разборку, очистку и замену резины;
• неплотно поставленный рычаг приводит к просачиванию воды. Чтобы это прекратить, достаточно просто хорошо затянуть все соединения;
• небольшую трещину на самом корпусе можно заделать с помощью герметика. Если это не удастся, то лучше подыскать другой смеситель.

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

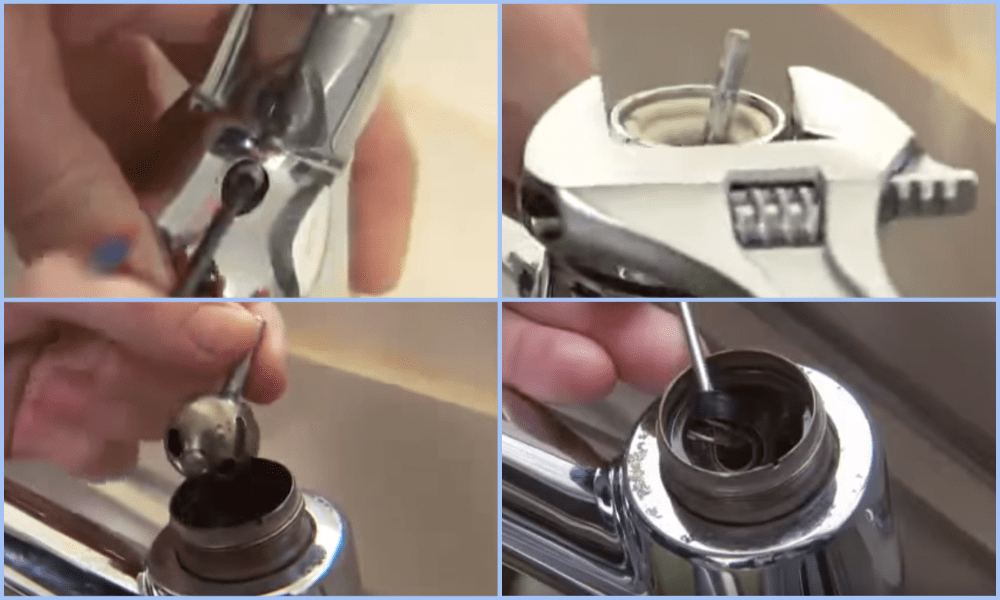

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

• Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
• Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
• Открылся доступ к шарику. Тянем за шток, вынимаем шар.
• Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности.

Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Причины поломок смесителей

Виды и устройство смесителей

Рассмотрим, как устроен смеситель для ванной с душем. Это поможет понять принцип его работы в зависимости от конструкции. Все смесители, которые можно использовать в ванной комнате, подразделяются на 3

1. Сенсорные. Управляющим элементом такого устройства является фотоэлемент, подающий команду на включение прибора в работу и его отключение. Самостоятельный ремонт таких устройств очень сложен, поэтому рациональнее всего будет отнести его к специалистам.

2. Вентильные. Устройство смесителя для ванной с душем вентильного типа совсем простое:

• корпус;
• излив;
• вентили. Предназначены для ручного управления смесителем;
• кран-буксы. Они регулируют подачу воды. Старые модели оснащаются резиновыми прокладками, а новые имеют керамические пластины.

На фото конструкция вентильного смесителя с флажковым переключателем

3. Рычажные. В последнее время такой вид смесителей набирает популярность. Состоит типичная рычажная модель из таких элементов:

• корпус;
• излив (гусак);
• керамический или шаровый картридж, в котором происходит смешивание воды. Керамические картриджи не подлежат разборке. Если такой картридж пришел в негодность, ремонт смесителя для ванной с душем будет заключаться в замене такого картриджа;
• управляющая рукоятка, регулирующая напор воды и ее температуру. Крепится на рычаге картриджа;
• гайка, фиксирующая картридж в корпусе;
• крышка корпуса, прикрывающая собой картридж, и предназначенная для придания смесителю более эстетичного вида.

Основные узлы рычажного смесителя с картриджем
