Что такое оголовок для скважины: изготовление и установка своими руками

Проход труб через фундамент зданий

Наружную сеть водопровода и канализации вводят в дом через фундамент с помощью стальных гильз большего диаметра, их стандартный размер для труб ПНД – 75 мм, для канализации из ПВХ 110 мм используется труба диаметром 160 мм.

Правила прокладывания наружных водопроводов регламентированы сводом правил СП 31.13330.2012 и включает в себя следующие пункты:

• Ввод коммуникаций в дом производится через обрезки металлических труб (гильзы) с наименьшим диаметром 50 мм.
• Для ликвидации последствий линейных расширений при температурных перепадах используют компенсаторные вводы.
• Дистанция между входом в фундаментную основу труб воды и стоков должна быть от 1,5 м., при входе по вертикали промежуток между гильзами – от 0,4 м.
• Диаметр отверстия в несущих конструкциях делают больше места вставляемый гильзы минимум на 2 мм.
• Для обеспечения самотека гильза канализационных труб вставляется с уклоном 4 – 7 градусов.
• Глубина залегания подходящих к дому трубопроводов берется больше 0,7 м. от отмостки.

Рис. 9 Схема прокладки ввода трубы в здание

При прокладке водопроводных магистралей необходимо соблюдать нормы расстояний до фундамента – это позволит избежать негативных последствий в случае прорыва трубопроводов или просадки здания

В бытовом домостроении важно придерживаться норм при укладке коммуникаций, которые должны размещаться в разных траншеях, тогда прорыв канализационных труб при любых обстоятельствах не приведет к заражению питьевой воды

Правила монтажа устройства

Поскольку конструкция оголовка в целом очень простая, то и его установка особых проблем вызвать не должна. И все же есть определенные правила, которые необходимо соблюсти во время выполнения монтажных работ.

При установке оголовка на скважину обычно придерживаются следующего порядка действий:

1. Подготавливают край обсадной трубы.
2. Фланец надевают на трубу таким образом, чтобы его бортик был направлен вниз.
3. Устанавливают уплотнительное кольцо.
4. Закрепляют трос насоса.
5. В соответствующий вход пропускают электрокабель.
6. К штуцеру присоединяют шланг или часть водоподающей трубы, второй конец которой прикрепляют к насосу.
7. Насос опускают в скважину.
8. Крышка закрывается под действием веса погружного насоса.
9. Фланец и крышку соединяют болтами, которые равномерно затягивают.

Подготовка края обсадной трубы начинается с того, что ее край обрезают строго горизонтально. Это позволит поместить оголовок в плоскости, которая перпендикулярна обсадной колонне.

После того, как труба правильно обрезана на нужной высоте, ее край следует тщательно отполировать. Для выполнения этих операций вполне подойдет обычная “болгарка” с набором соответствующих кругов-насадок.

Перед установкой оголовка металлическую обсадную трубу рекомендуется дополнительно защитить специальной краской по металлу. Уплотнительное кольцо иногда с трудом надевается на обсадную трубу, и продвинуть его вниз тоже не всегда просто.

Чтобы решить проблему, рекомендуется использовать подходящую смазку, например, автол или специальное масло.

Резиновое уплотнительное кольцо должно плотно прилегать к обсадной трубе. Чтобы облегчить его установку, используют смазочные материалы, например, автол

Торопясь получить воду из готовой скважины, некоторые владельцы участков сразу же опускают в нее насос, отложив монтаж оголовка “на потом”. Это неправильный порядок действий. Сначала надевают фланец и уплотнительное кольцо, а затем можно опустить насос в скважину. Иначе для монтажа оголовка его придется доставать и опускать снова.

На этой схеме подробно расписаны все шаги, которые необходимо выполнить при монтаже одной из моделей скважинного оголовка (+)

Это не самый лучший вариант, поскольку увеличивается риск повреждения колонны и оборудования, да и сама процедура довольно трудоемкая. Для закрепления троса на насосе и оголовке используют специальные карабины.

Длина троса должна соответствовать глубине погружения оборудования. Не следует опускать насос в скважину до тех пор, пока все остальные элементы не будут помещены в соответствующие разъемы крышки оголовка.

На отверстии для электрического кабеля имеется специальный зажим. Его необходимо слегка ослабить таким образом, чтобы кабель мог скользить беспрепятственно. Если провод пережат, или расположен так, что на него приходится часть веса оборудования, он может сломаться.

Перед тем, как закрепить на оголовке водоподающую трубу или шланг, его нижний конец присоединяют к погружному насосу.

При опускании насоса в скважину, следует постепенно отпускать трос. Когда оборудование окажется на выбранной глубине, крышку закрывают, и вес насоса прижимает ее к фланцу. Уплотнитель при этом попадает в специальную канавку и плотно прижимается к обсадной трубе, чем обеспечивается надежная герметизация конструкции.

Если оголовок установлен правильно, уплотнительное кольцо будет равномерно прижато фланцем к крышке, а соединительные отверстия будут расположены напротив. Если этого не произошло, значит, нужно искать причину, возможно, следует просто немного изменить положение крышки.

Соединительные болты следует затягивать равномерно, чтобы не было перекоса крышки на какую-то одну сторону. Не стоит стремиться прилагать максимальные усилия.

Чрезмерно плотное соединения крышки с фланцем может вызвать повреждение резинового кольца, что приводит к нарушению герметичности конструкции. Но и слишком слабое соединение недопустимо. Если болты затянуты недостаточно сильно, оголовок можно будет просто снять с трубы, в таком случае их установка теряет смысл.

Если к крышке оголовка прикреплен трос с тяжелым насосом, монтаж оголовка лучше выполнять вдвоем, чтобы аккуратно опустить насос в скважину и поставить крышку на место

После того, как крышка установлена и зафиксирована, практически всегда наблюдается некоторое провисание электрокабеля. Провод следует выбрать таким образом, чтобы он не провисал, но и не находился в натянутом состоянии.

Теперь к штуцеру можно присоединить водопроводную трубу. Затем обычно включают насос, чтобы оценить правильность установки оголовка и его состояние при рабочей нагрузке.

ЮЖАНКИ

Для Средней полосы и южных регионов подойдут:

• дейция Вильсона — 2-метровый кустарник с опушенными листьями и белыми цветками;
• дейция длиннолистная — кустарник такой же высоты с дуговидно-пониклыми ветвями и розово-пурпуровыми цветками (но у сорта Carminea — пунцово-красные);
• дейция двухцветная — такой же высокий кустарник с ланцетными листьями и белыми или розовыми цветками;
• дейция изящная — кустарник с дугообразными ветвями и белыми цветками;
• дейция крупноцветковая — кустарник с серебристо-белыми листьями и крупными белыми цветками диаметром до 3 см.

Все эти дейции пригодны для создания бордюров, живых изгородей, биогрупп и солитеров. В Западной Европе на их основе выведены различные декоративные сорта, однако большинство из них выращивать можно только к югу от Центрального региона.

Пластиковый оголовок для скважины

Устройство оголовка

Устройство оголовка для скважины

Устройство оголовка Джилекс: имеет конструктивную особенность, труба смещена и находится не по центру. Состоит из двух фланцев и резинового кольца между ними. Садится на скважину очень прочно. Оголовок имеет кабель вывод и рым-болт с сережкой для крепления страховочного троса.

При монтаже пластикового оголовка болты необходимо затягивать крест-на-крест во избежании перекоса.

Размеры пластиковых оголовков для скважины Джилекс:

• Обсадной диаметр — от 107 до 152 мм
• Диаметр напорной трубы — 32 и 40 мм
• Диаметр кабельного ввода: 1/2″

Защита скважины от замерзания

Для круглогодичного использования скважины, потребуется провести её утепление. Защитить её от зимнего мороза можно несколькими способами:

1. Разместить верхнюю часть скважины внутри кессона. Для этого, изначально выкапывается яма вокруг выхода обсадной трубы, стены и пол которой укрепляются бетоном, кирпичной кладкой или брусом. Сверху обустраивается крышка, которая тщательно утепляется. Труба обрезается таким образом, чтобы её край оказался над дном ямы.  Только после этого происходит монтаж оголовка.
2. Произвести утепление трубы, торчащей над землёй, с уже установленным оголовком. Сделать это можно, хорошенько укутав её утеплителем, и замотав сверху плёнкой или мешковиной. Можно также выстроить вокруг скважины небольшое отапливаемое помещение, либо просто сколотить ящик, наполнив его опилками.
3. Ещё один вариант защиты скважины и уличного водопровода от перемерзания – самогреющий кабель. Он появившийся относительно недавно, и представляет собой провода, заключённые в изоляционную оплётку. Этим кабелем по спирали опутывается уличный трубопровод и шланг внутри скважины на глубину нескольких метров. В случае перемерзания водопровода, достаточно только включить вилку кабеля в сеть, и он начинает нагреваться, размораживая трубы и шланги.

Конструктивное устройство

Конструкция скважинного оголовка стандартного вида не отличается высокой сложностью и состоит из следующих комплектующих:

Крышка. Базовая часть изделия, на которой размещаются основные детали, выполнена в виде диска, его края выступают за внутреннее кольцо и опираются на торцы обсадной трубы. В центре диска располагается отверстие для фиксации пластиковой трубы ПНД стандартного диаметра 25, 32, 40 мм., что соответствует 1, 1 1/4 и 1 1/2 дюймам.

Наружный диаметр дисковой тарелки имеет разные размеры, в стандартном исполнении он перекрывает два соседних типоразмера обсадной трубы в диапазонах от 90 до 160 мм. Также в крышке расположены отверстия для крепежных болтов и электрокабеля, идущего от насоса.

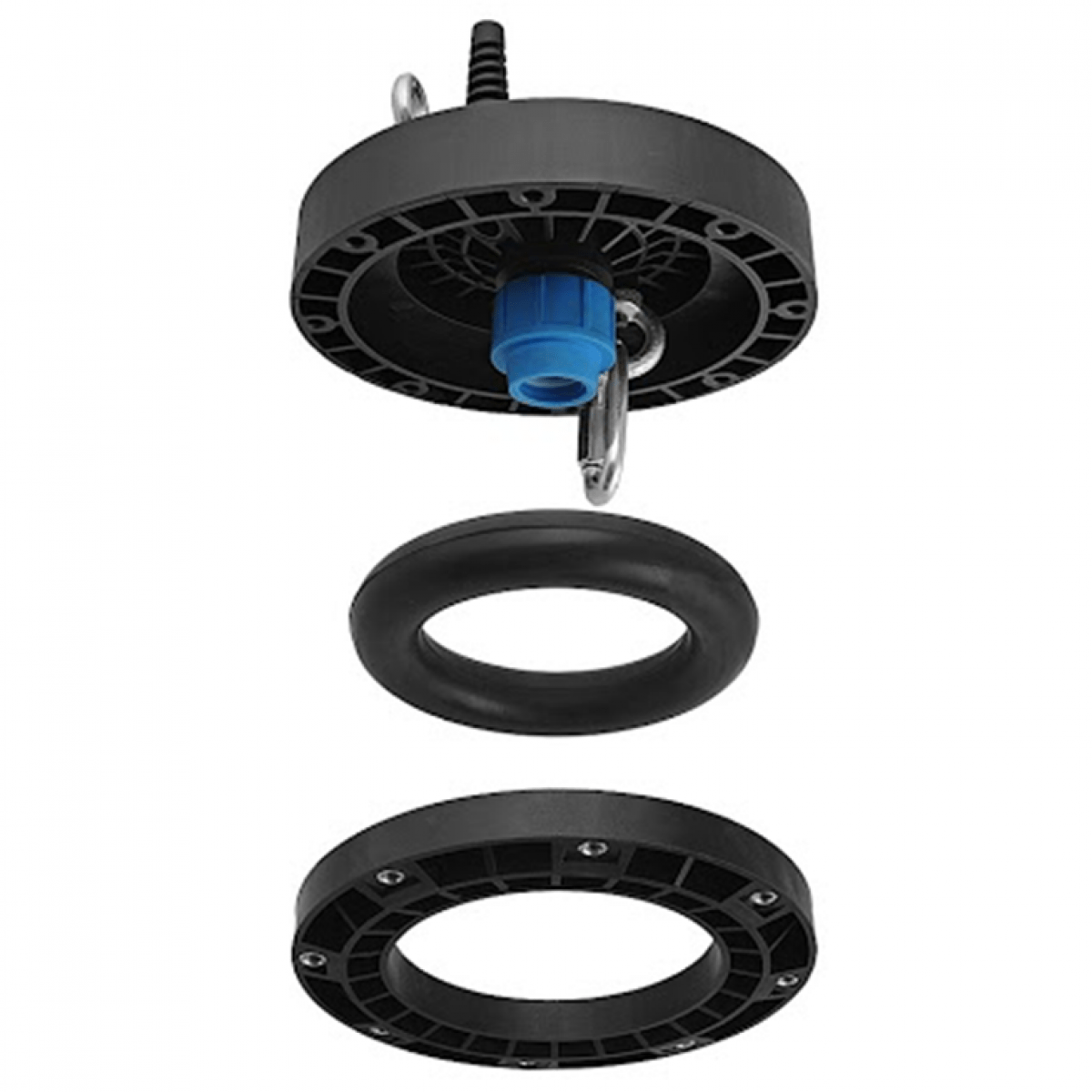

Фланец. Кольцевая деталь с отверстиями для болтов крепежа, одеваемая поверх обсадной трубы, при соединении с крышкой образует единую конструкцию, плотно зафиксированную на трубной поверхности.

Уплотнитель. Представляет собой резиновое кольцо круглого сечения, размещаемое между крышкой оголовка и фланцем при их соединении, герметизирует стык и способствует плотному удержанию оголовка на трубе.

Карабин. Устройство служит для закрепления троса, на котором подвешен скважинный насос.

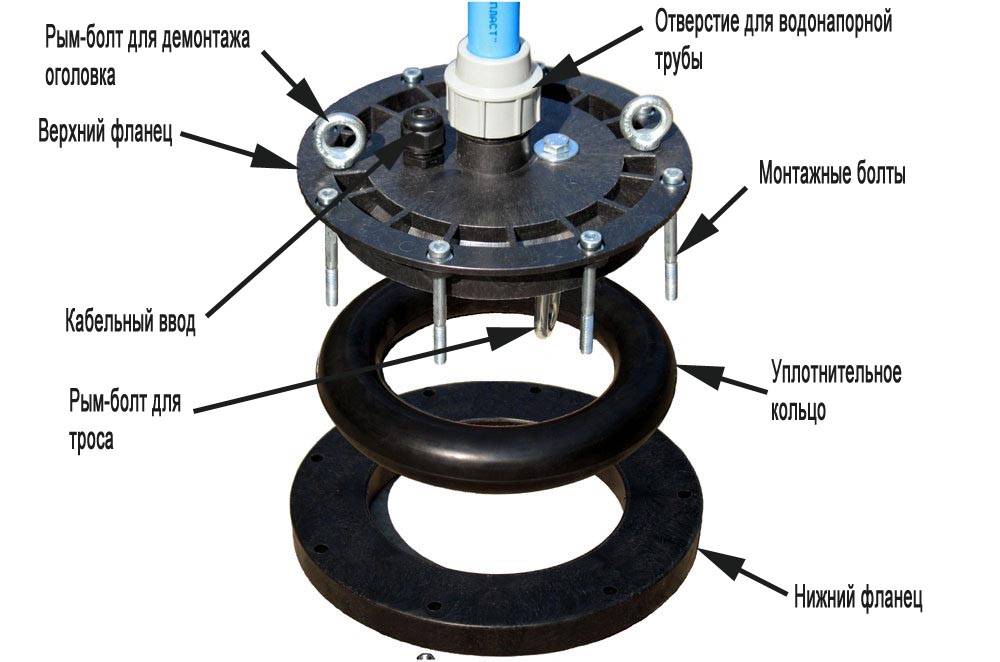

Рис. 6 Оголовок скважины – основные конструктивные элементы
