Перенос полотенцесушителя на другую стену в ванной: монтажный инструктаж

Монтаж

Этот материал отлично справляется с давлением внутри сети, не ржавеет, не обрастает накипью и при этом легко монтируется. Для соединения труб вам понадобится специальное оборудование для пайки, а также фитинги — соединительные элементы. Процесс сборки трубопровода из полипропилена очень прост. Мы подробно описывали его в одной из наших недавних статей, так что, при необходимости, вы сможете легко найти всю нужную информацию.

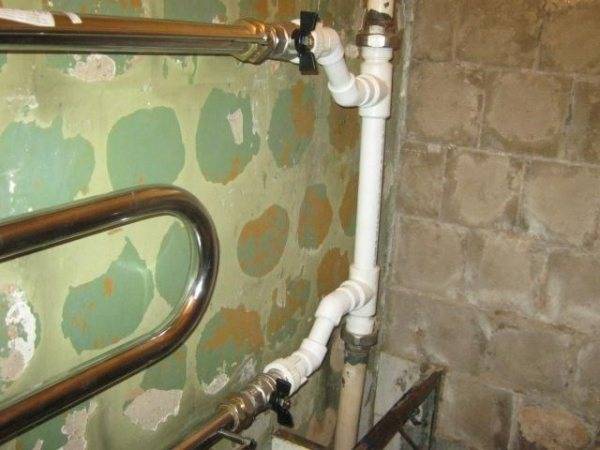

Следующей крайне желательной процедурой является установка байпаса и запорных кранов. Байпас — это перемычка, которая соединяет напрямую обе трубы системы водоснабжения. Запорные же краны располагаются на самом полотенцесушителе.

То есть, если оборудование даст течь, то можно будет отключить только его, при этом водоснабжение в самом стояке не будет нарушено. Именно этой цели и служит байпас. Это удобно и не только по время аварийных ситуаций. Если вас, например, волнует излишняя жара в помещении, то вы можете просто перекрыть оборудование, при этом соседи не останутся без отопления.

Кроме того, на байпас желательно установить кран Маевского. Вообще, он должен быть и на самом полотенцесушителе, но дополнительный не помешает. Кран Маевского необходим для удаления излишнего воздуха из системы водоснабжения, который может собираться в определенном участке трубы, тем самым образуя воздушную пробку.

В таких случаях работа обогревающего оборудования нарушается до тех пор, пока этот воздух не будет выпущен. Кран Маевского помогает справляться с этой задачей легко и быстро, поэтому не поленитесь и поставьте его.

С подготовкой системы закончили, наконец-то переходим непосредственно к монтажу оборудования.

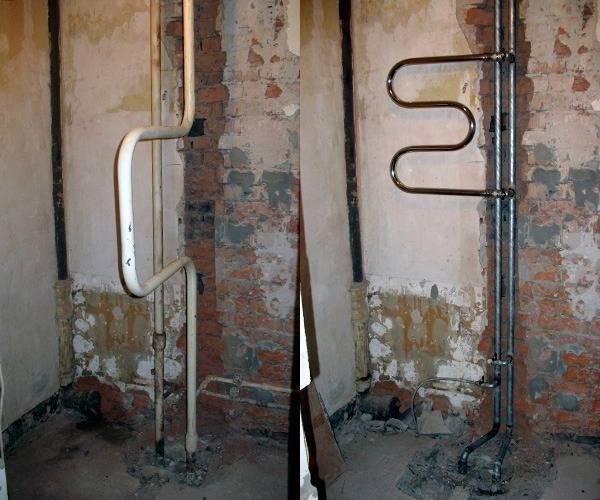

1. На свободных концах трубы, оставшихся после демонтажа старого полотенцесушителя, нарежьте резьбу. Это делается с помощью специальных плашек или резьбореза.
2. Затем необходимо установить в эти места шаровые запорные краны. Сначала произведите так называемую сухую сборку: накрутите их и посчитайте, сколько получилось оборотов. Обычно этот показатель составляет от 4 до 5. Затем уплотните резьбу с помощью льняной пакли или пары слоев ФУМ-ленты, а затем вновь накрутите запорный кран так, чтобы получилось точно такое же количество оборотов. Это поможет создать прочное надежное соединение.
3. После этого смонтируйте подводящие трубы, точно так же зафиксировав их в шаровых кранах. Действуйте строго по предварительно составленной схеме и пользуйтесь строительным уровнем.

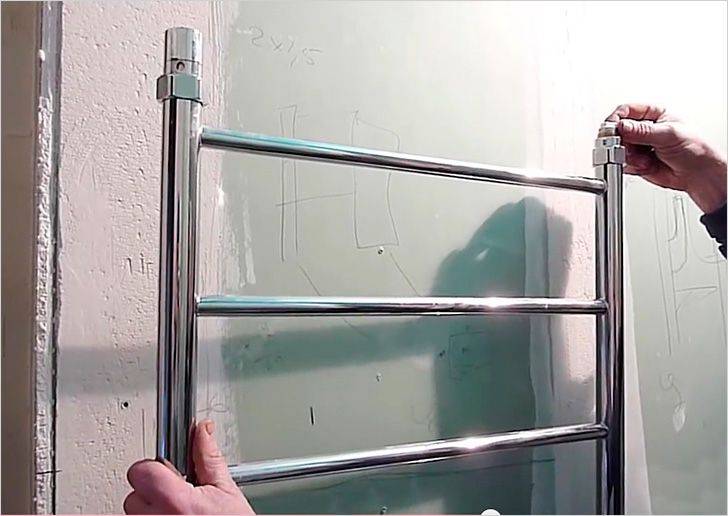

4. Для следующего этапа снова желательно взять помощника. Необходимо приложить новый полотенцесушитель к стене и отметить место расположения креплений. Это гораздо удобнее делать вдвоем — один держит, другой наносит на стену разметку. Ее также необходимо проверить с помощью строительного уровня, чтобы впоследствии не видеть перекошенное оборудование.
5. Затем убираем полотенцесушитель и делаем отверстия согласно разметке. Если стена покрыта кафелем, то действовать нужно аккуратно, чтобы его не расколоть. Сначала сцарапайте верхнее покрытие плитки в той точке, где будете ставить сверло. Затем произведите сверление с помощью очень тонкой насадки, у которой должно быть алмазное напыление. Только потом возьмите сверло нужного диаметра и придайте отверстию нужные габариты.
6. В подготовленных отверстиях зафиксируйте дюбели, а в них вставьте крепежи и закрепите их с помощью саморезов.

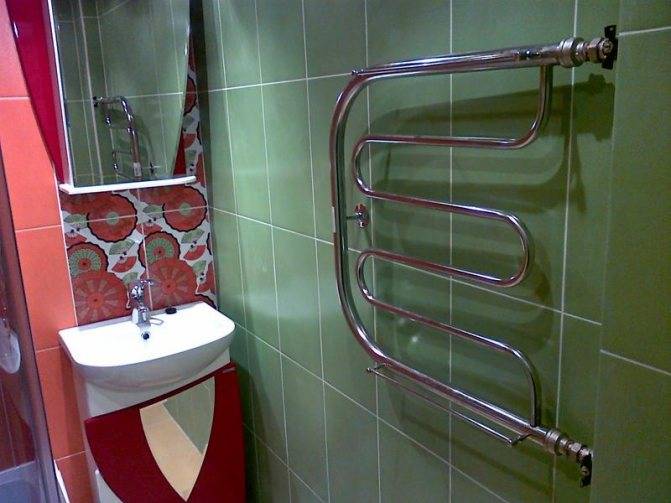

7. Теперь новый полотенцесушитель можно повесить на стену. В этом вам тоже понадобится помощь еще одного человека, так как закрепление оборудования происходит не слишком просто. Желательно, чтобы один человек удерживал полотенцесушитель на месте, а второй занимался крепежными элементами.

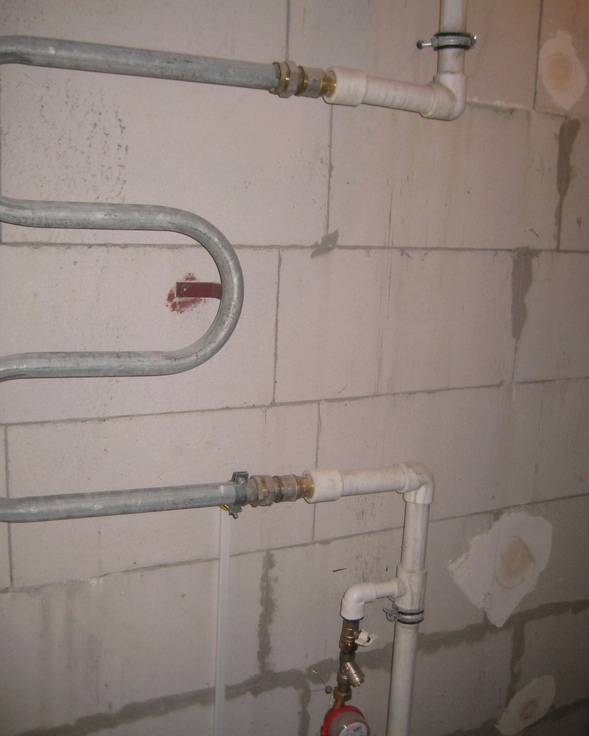

8. Подключаем полотенцесушитель к системе подачи теплоносителя, используя для этого соответствующие фитинги. Не забывайте тщательно уплотнять и герметизировать каждое соединение с помощью льняной пакли или ФУМ-ленты. Это крайне необходимо для того, чтобы впоследствии не сталкиваться с протечками.
9. В завершение установите на оборудование кран Маевского.

После запуска тщательно осмотрите все соединения. В случае обнаружения хоть малейшей протечки необходимо подтянуть и герметизировать это место. Помните, что прорыв отопительного прибора приведет к гораздо более пагубным последствиям, чем, например, протечка смесителя.

Дорогие читатели, теперь вы знаете, как поменять своими руками полотенцесушитель. Если будете следовать нашей поэтапной инструкции, то все обязательно получится. Также вы можете поделиться сегодняшней статьей с друзьями в соцсетях — быть может, один из них станет как раз тем самым помощником, о котором мы не раз сегодня упоминали. Успехов!

Борьба с воздушной пробкой

Начинать нужно еще на этапе проектирования отопительного контура. Бороться с воздухом в батареях можно при помощи следующих средств:

• Автоматический воздухоотводчик
• Сепаратор воздуха
• Кран Маевского

Воздухоотводчик работает в паре с клапаном сброса избыточного давления. Когда воздух накапливается до пороговой отметки, поплавок приподнимается, чем провоцирует срабатывание клапана для сброса избыточного давления.

В основе сепаратора находится металлическая сеточка. Поток воды разбивается о ячейки и из теплоносителя выделяются пузырьки воздуха. Воздух скапливается в специальном резервуаре с клапаном. Когда давление достигает максимума, резервуар с воздухом опустошается.

Кран Маевского является универсальной арматурой. При помощи этого устройства можно выпускать и скопившийся в системе воздух, и избыточное давление. В отличии от вышеописанных приборов кран Маевского работает в полностью ручном режиме. Данным устройством целесообразно оснащать каждую радиаторную батарею, особенно на верхних этажах.

Касательно воздухоотводчика и сепаратора, данные приспособления работают в полностью автоматическом режиме. Эти устройства размещаются чаще всего перед циркуляционным насосом, чтобы защитить дорогостоящее оборудование от негативного воздействия воздушной пробки.

Обратите внимание, все вышеописанные устройства применимы к закрытым контурам циркуляции, в которых теплоноситель перемещается под действием каких-то моторизированных средств (например, насоса). Параллельно с закрытыми системами можно встретить и открытые контуры

Такое отопление циркулирует под действием природных сил (разница температур, гравитация и пр.).

В системах отопления с естественной циркуляцией теплоносителя бороться с воздушными пробками можно одним единственным способом. Речь идет про установку расширительного бачка. Емкость устанавливается таким образом, чтобы воздух устремлялся именно в бачок. Как правило, емкость монтируется на вершине отопительной системы. Если говорить, к примеру, за частный дом, то расширительный бачок монтируется на чердаке.

Журнал

• Популярные материалы
• Все материалы
• Все тэги
• Последние комментарии
• Все блоги

Общие положения

• препятствует появлению грибка, плесени и сырости;
• поддерживает нормальную влажность в помещении;
• привносит ванной комнате эстетический вид;
• имеет функциональное значение.

Запрещено самостоятельно проводить следующие мероприятия:

• откручивать гайки и срезать болты, демонтировать стояк;
• проводить сварочные работы;
• отключать системы водоснабжения;
• препятствовать пропуску воды в другие жилые помещения;
• уменьшать давление воды путем блокирования труб водоснабжения.

Обратите внимание на наличие/отсутствие скрытых труб и электропроводки. Желательно сделать проводку «внутренней». Для этого необходимо еще в процессе ремонта проштробить стены и заложить кабель

Но данную ситуацию можно обыграть, используя пластиковый короб. Все розетки должны быть закрытыми и иметь защитную крышку

Для этого необходимо еще в процессе ремонта проштробить стены и заложить кабель. Но данную ситуацию можно обыграть, используя пластиковый короб. Все розетки должны быть закрытыми и иметь защитную крышку.

На строительном рынке весьма распространены модели с электрическим блоком питания. Он позволяет управлять температурой: выключать обогрев во время Вашего отсутствия, или наоборот, включать в зимний период.

Электрический полотенцесушитель предполагает переделку электропроводки. Легкость монтажа, простота в эксплуатации, экономия Ваших средств – главные преимущества электрического оборудования.

Важно знать: для того, чтобы провести ремонтные работы по переносу полотенцесушителя, необходимо обратиться в местные органы управления для получения разрешения.

Для квартиры лучше всего приобрести водяной полотенцесушитель бесшовной конструкции, так как он прекрасно выдерживает любые перепады давления. В частных домах, используются латунные – они легче и лучше отдают тепло.

Перенос водяного полотенцесушителя

В связи с тем, что в некоторых старых домах место установки полотенцесушителя предусмотрено проектом, для начала необходимо уведомить свою управляющую компанию о том, что вы собираетесь производить действия по замене полотенцесушителя и его переносе на другую стену. Далее необходимо получить от них необходимое согласование, чтобы позднее не возникло никаких проблем.

Когда все бюрократические процедуры соблюдены, можно переходить непосредственно к действию. В первую очередь, необходимо договориться об отключении горячей воды в своей управляющей компании. Желательно предупредить своих соседей о том, что подача горячей воды на некоторое время будет приостановлена. Обычно весь процесс занимает не больше часа-полутора. Так вы сможете сохранить с жильцами хорошие отношения. Отключение воды обычно выполняет сантехник управляющей компании

Обратите внимание, что чаще всего эта услуга платная. Однако самостоятельно отключать воду, чтобы сэкономить, не рекомендуется

Во-первых, чаще всего вам это не удастся сделать, так как доступ в подвал для посторонних лиц невозможен. Если же это все-таки удастся, никто не гарантирует, что вы сможете правильно отключить только собственный стояк, не нарушив тем самым водоснабжение всего дома.

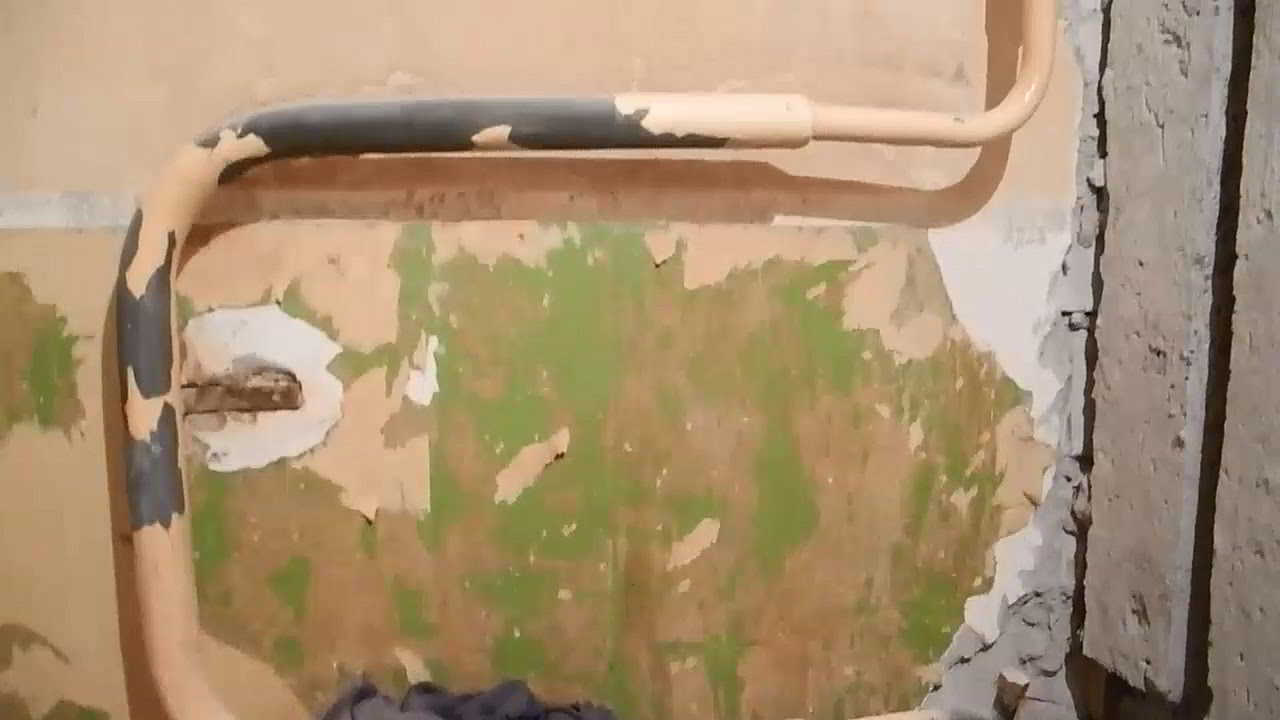

После отключения воды нужно срезать старый полотенцесушитель при помощи болгарки и установить шаровые отсекающие краны, а также перемычку, называемую байпасом, которая предназначена для беспрепятственной работы всей системы в случае перекрытия отсекающих кранов. Теперь полотенцесушитель можно без труда закрывать, менять прокладки, ремонтировать и т.д. Если краны уже были установлены, то процедура существенно облегчается: полотенцесушитель можно довольно просто снять, открутив накидную гайку.

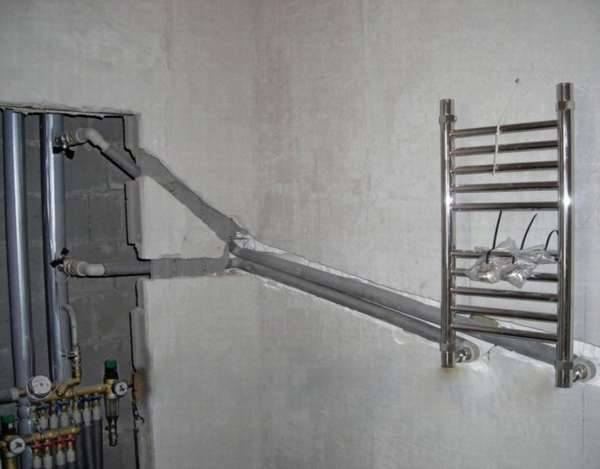

Теперь необходимо проложить трубы водоснабжения до нового места установки полотенцесушителя. Нелишним будет напомнить, что это должны быть трубы из материалов, которые выдерживают высокую температуру. Это может быть либо сталь, которая уже проверена временем, либо полипропиленовые армированные трубы. Спрятать трубы можно углубив их в стену или с помощью декоративной отделки. Диаметр вновь прокладываемых труб не должен быть меньше диаметра исходных труб, иначе могут возникнуть проблемы с системой. Если расстояние до нового места установки довольно значительное, лучше воспользоваться услугами грамотного инженера-теплотехника, который рассчитает все возможные гидравлические потери и правильно подберет для вас диаметр и материал труб.

Далее необходимо разметить стену, на которую будет произведена установка полотенцесушителя. Прибор вешается на стену на кронштейны, для монтажа которых нужно просверлить стену, вбить дюбели и закрепить кронштейны.

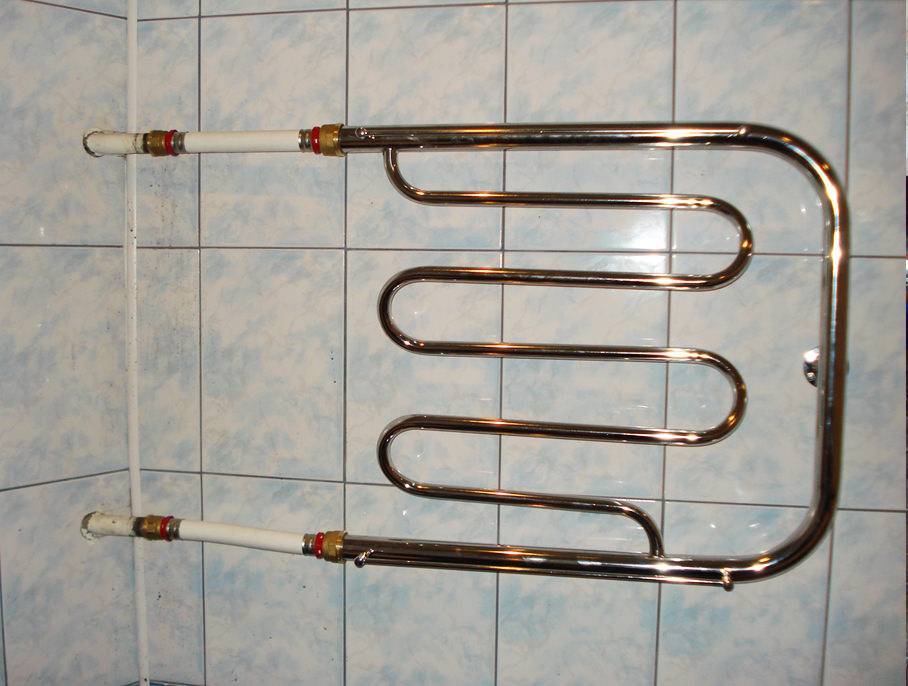

После прокладки труб нужно повесить полотенцесушитель на новое место и присоединить его к трубопроводу.

Полотенцесушитель можно присоединить к основной системе либо при помощи сварки, когда речь идет о стальном трубопроводе, либо при помощи резьбы с кранами. Резьбу не рекомендуется применять в том случае, когда обслуживание системы невозможно, нет доступа из-за декоративной отделки и т.д. Так как такое соединение может быть негерметичным, лучше применить сварку.

На заключительном этапе проводится опрессовка системы и проверка работоспособности нового прибора.

Если необходимо, после проведения всех действий можно проводить отделочные работы.

Перенести полотенцесушитель совсем нетрудно при соблюдении всех необходимых правил и при условии, что эту процедуру проводит грамотный человек, который сможет сделать все точно, без ошибок.

Общие положения

Рассмотрим основные достоинства полотенцесушителя в ванной комнате:

• препятствует появлению грибка, плесени и сырости;
• поддерживает нормальную влажность в помещении;
• привносит ванной комнате эстетический вид;
• имеет функциональное значение.

Запрещено самостоятельно проводить следующие мероприятия:

• откручивать гайки и срезать болты, демонтировать стояк;
• проводить сварочные работы;
• отключать системы водоснабжения;
• препятствовать пропуску воды в другие жилые помещения;
• уменьшать давление воды путем блокирования труб водоснабжения.

Обратите внимание на наличие/отсутствие скрытых труб и электропроводки. Желательно сделать проводку «внутренней»

Для этого необходимо еще в процессе ремонта проштробить стены и заложить кабель. Но данную ситуацию можно обыграть, используя пластиковый короб. Все розетки должны быть закрытыми и иметь защитную крышку.

Конструкцию и вид труб необходимо подбирать с учетом свободного пространства, а так же исходя из технических возможностей. Замечено, что, чем больше площадь обогрева полотенцесушителя, тем больше нагрузка на тепловую сеть и расходы на отопление.

На строительном рынке весьма распространены модели с электрическим блоком питания. Он позволяет управлять температурой: выключать обогрев во время Вашего отсутствия, или наоборот, включать в зимний период.

Электрический полотенцесушитель предполагает переделку электропроводки. Легкость монтажа, простота в эксплуатации, экономия Ваших средств – главные преимущества электрического оборудования.

Для квартиры лучше всего приобрести водяной полотенцесушитель бесшовной конструкции, так как он прекрасно выдерживает любые перепады давления. В частных домах, используются латунные – они легче и лучше отдают тепло.

Перенос водяного полотенцесушителя

Осуществить перенос полотенцесушителя, работа которого зависит от централизованного отопления, намного сложнее. Понадобится провести большой объем работ. Сначала нужно согласовать работу с организацией, которая отвечает за состояние и использование внутренних коммуникаций. Установка оборудования предусматривается проектом. Его перемещение ведет к изменению технических характеристик всей отопительной системы. Законодательство к ответственности привлекает владельца жилья. Дабы избежать лишних проблем нужно согласование переноса полотенцесушителя с ЖЕКом.

На получение разрешения уйдет много времени. Только на составление проекта, подтверждающего обоснованность работ, понадобится несколько недель. А подготовить его могут только специалисты. Затем все готовые гидравлические расчеты отправляются на согласование. Пока не будет положительного ответа, нет возможности вести подготовительные работы. Иногда перенос полотенцесушителя на другую стену нарушает целостность водопроводной системы всего дома, поэтому нужно быть готовым к отказу.

1. Выполнить подготовительные работы. Сначала перекрывается вода в квартире. Затем отключается подача горячей воды на подъезд. Желательно, чтобы эту работу выполнял сантехник управляющей компании. Только он знает, как отключить один стояк, не нарушив водоснабжение дома. Весь процесс занимает около полутора часа. Чтобы с соседями сохранить хорошие отношения, стоит заранее предупредить, что планируется установка полотенцесушителя.
2. Подготовить место размещения оборудования. Лучше размещать над стиральной машинкой. М-образный вырез устанавливают на высоте 90 см от пола, а U-образный – 110 см.
3. Демонтировать ненужное оборудование. Болгаркой срезается полотенцесушитель над унитазом. Оставляются отрезки достаточной длины для соединения с новым трубопроводом. Если на приборе присутствуют соединения с резьбой, их просто откручивают.
4. На отверстия крепления поставить соединители, тройники подходящего диаметра.
5. Смонтировать перемычку – байпас, которая содействует беспрепятственной работе системы при перекрытии отсекающих кранов. Для ее изготовления используется труба меньшего диаметра, нежели основная. По обеим сторонам располагают запорные краны. Один из кранов шарового типа с оборудования монтируется на байпас. Теперь спокойно можно делать ремонт или замену прокладок.
6. Нарастить длину из труб к новому месту положения обогревателя. Понадобятся гидротехнические расчеты по расположению труб для прогрева устройства до нужной температуры. Чтобы установить полотенцесушитель используются полипропиленовые армированные трубы, относящиеся к категории «отопительные». Диаметром не меньшим, нежели исходные трубы. Поскольку трубы, на которых есть продольный сварной шов, не выдерживают длительной эксплуатации, предпочтительнее приобретать полотенцесушители из цельнотянутой бесшовной трубы. Установка производится на одном уровне, дабы избежать образования пробки из воздуха. Укладка проводится по горизонтали с незначительным уклоном перед прибором. Прокладку трубопровода осуществляют по стене или трубу скрывают декоративным покрытием. От второго способа ванная комната только выиграет.
7. Аккуратно и ровно наметить места крепления обогревателя. Дрелью просверлить отверстия, вбить дюбеля, закрепить кронштейны, повесить обогревательный прибор.
8. Полотенцесушитель над ванной подсоединить к трубопроводу сваркой или при помощи резьбы и кранов. Второй способ не рекомендуется применять, если предполагается использовать декоративную отделку. Поскольку это соединение негерметичное. Полотенцесушитель в ванной должен содержать кран Маевского, через который спускается воздух.
9. Проверить работу прибора и произвести отделочные работы.

По окончании выше перечисленных действий нужно открыть все водопроводные краны. Поскольку в квартирах бывают перепады воды в системе, гидроудары, специалисты рекомендуют приобретать бесшовный полотенцесушитель.

https://youtube.com/watch?v=LdKEyXZzVjA

ПОСМОТРЕТЬ ВИДЕО

Перенос водяного полотенцесушителя, какие сложности возникают

Во — первых могут возникнуть юридические проблемы с разрешением на перенос, во – вторых при переносе водяного аппарата, могут возникнуть проблемы с нагрузкой новой конструкции на систему водоснабжения дома.

Перед началом переноса нужно обязательно отключить подающий стояк. Самостоятельно это делать не рекомендуется, лучше доверить это профессиональному сантехнику.

Обычно водяные устройства не имеют системы регулирования теплоты, но можно установить на него шаровый кран, что позволит регулировать нагрев установки.

В случае если произвели перенос установки и не согласовали с жилинспекцией, то вас привлекут к административной ответственности. Дело может дойти до суда, и вам придется понести наказание или отделаться штрафом на кругленькую сумму.

Посмотрите видео, интересный и безопасный вариант подключения полотенцесушителя:

Виды полотенцесушителей

Все полотенцесушители делятся на три основные группы:

• водяные;
• электрические;
• комбинированные.

Последний тип сочетает в себе функции первого и второго.

Чаще всего змеевики для ванной комнаты выпускаются М-образной или U-образной конфигурации. У таких устройств достаточно низкая теплоотдача, которая составляет всего 0,5 кВт. Придавая полотенцесушителям иной вид, производители стремятся достичь более высокой теплоотдачи, поэтому в современных приборах она достигает 3 кВт.

Схема полотенцесушителя ПМ-образного комбинированного с полочками.

Водяные змеевики, устанавливаемые в ванной комнате, выступают в качестве батарей отопления, поэтому их чаще всего называют дизайн-радиаторами. Их можно использовать в любом ванном помещении независимо от его интерьера. Водяные сушилки производятся из нержавеющей стали, поверхность их может быть полированной, матовой или окрашенной. Цветовая гамма современных водяных полотенцесушителей многообразна, поэтому их можно легко подобрать под любой стиль интерьера. Помимо нержавеющей стали при их производстве нередко используется черный металл, чугун или цветной металл.

Электрические полотенцесушители идеально подходят для тех квартир, в которых время от времени отключают горячее водоснабжение. Их преимущество заключается в отсутствии необходимости производить врезку в водопроводную систему, поэтому их можно устанавливать практически на любой стене в ванной комнате. Большинство современных моделей управляется с помощью специального пульта управления. Помимо этого их можно запрограммировать на поддержание заданной температуры.

Электрический змеевик используется также в то время, когда отсутствует возможность подсоединения водяного к существующей системе горячего водоснабжения. Электрический прибор позволяет обогреть помещение ванной, не прибегая к неудобным и в тоже время дорогим решениям. Стоит отметить, что электрическое устройство можно подключит самостоятельно, не обращаясь за помощью к специалистам. Для этого достаточно тщательно изучить приложенную прибору инструкцию и ознакомиться с правилами и требованиями, которые предъявляются к монтажу электрооборудования в помещениях с постоянной повышенной влажностью.

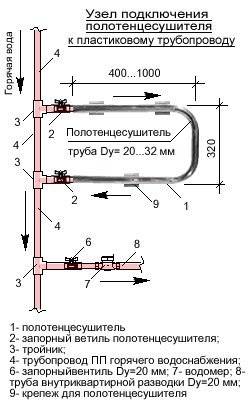

Схема подключения полотенцесушителя к системе ГВС или отопления.

В большинстве случаев удобнее всего использовать комбинированные полотенцесушители. Когда в трубах есть горячая вода, они используются в качестве водяного прибора отопления, а в период ее отключения — электрического.

Статья по теме: Как сделать кормушку для птиц своими руками — фото и видео

Чтобы выбрать правильный полотенцесушитель для своей ванной, можно посоветоваться со специалистами, которые подберут наиболее оптимальный вариант для того или иного случая. Но независимо от вида выбранного прибора нужно помнить о том, что полотенцесушитель обеспечивает дополнительный комфорт, тепло и удобство.

Схема 1 боковое и диагональное подключения, незауженный и несмещённый байпас.

Самое эффективное подключение для абсолютного большинства ПС (исключения будут добавлены чуть позже) – с подачей теплоносителя в верхнюю часть и с выпуском остывшего теплоносителя снизу. Обеспечить это можно применением бокового или диагонального подключения с незауженным и несмещённым байпасом.

Рисунок 12. Подключение ПС-лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса. Боковое подключение.

Рисунок 13. Подключение ПС-лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса. Диагональное подключение.

Схемы равнозначны, диагональный вариант практически не имеет никаких преимуществ перед боковым.

Эта схема подключения ПС самая универсальная:

• Работает при любом направлении подачи в стояке.
• Совершенно не зависит от скорости циркуляции в стояке.
• Не требуется стравливание воздуха из ПС после отключения воды.
• Удалённость от стояка – произвольно большая.

Условия работоспособности схемы:

• Нижний отвод стояка должен быть ниже точки подключения к ПС, а верхний отвод стояка — выше точки подключения к ПС.
• Необходимо соблюдать уклон подводящих труб (направление показано на рисунке). Для определённости можно взять перепад в 3…30мм на метр. Больше — лучше. При небольших расстояниях от стояка (пара метров) и большом диаметре подводящих труб (ППР 32мм) допустима строго горизонтальная укладка.
• Не должно быть «горбов» (совершенно недопустимы, иначе в них будет скапливаться воздух и циркуляция остановится) или провалов на горизонтальных трассах (допустимы только в небольших пределах, глубокие «ямы» будут служить «карманами» для завоздушивания).
• При нижней подаче между отводами однозначно не должно быть никакого заужения! Оно будет препятствовать работе ПС вплоть до полной неработоспособности! При верхней подаче допустимо в крайнем случае заужение байпаса на 1 шаг диаметра стояка (этот вариант мы рассмотрим подробно ниже), но для работы ПС оно не требуется.
• Диаметр труб для обеспечения максимальной циркуляции – желательно не менее ДУ20 ( 3/4” для стали, 25мм для хорошего армированного ППР), шаровые краны – не менее 3/4”. Практическая максимальная удалённость ПС от стояка при применении пластиковой трубы диаметром 25мм — примерно 4,5 метра.
• Крайне желательно помещение подводящих труб в теплоизоляцию. Кроме того что это является обязательным при замоноличивании любых пластиковых труб (обеспечивает механическую защиту и компенсацию температурных расширений), подобная изоляция может улучшить работу ПС в определённых случаях (провисания труб или «ямы» на них).

Категорически запрещается установка любых кранов на байпасе – это вандализм и вредительство себе и соседям. Перекрытие либо чрезмерное заужение байпаса:

• а) Замедляет циркуляцию во всём стояке (падает температура горячей воды с точек водоразбора в квартирах).
• б) Радикально ухудшает напор воды во всех квартирах, расположенных далее по направлению подачи. А при определённом расположении отвода горячей воды – и у самого вандала. Ведь при сужении байпаса на один типоразмер труб его пропускная способность становится примерно вдвое меньше.
• в) Не улучшает сколь-нибудь заметно эффективность приведённой схемы, а при нижней подаче даже наоборот – мешает работе ПС.
