Расшифровка маркировки полипропиленовых труб для отопления

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

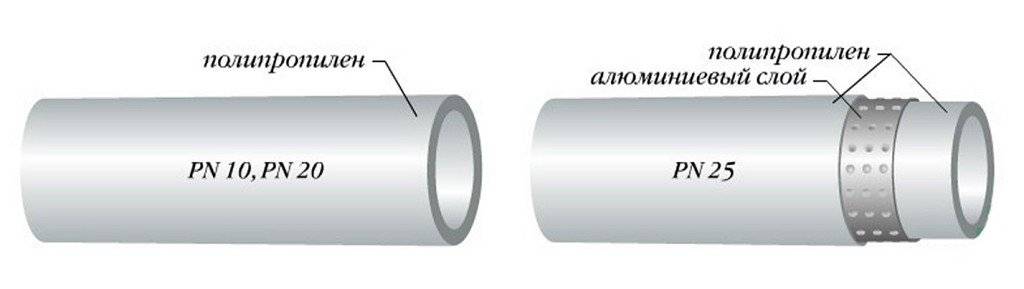

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс – для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.

Способы монтажа и подключения

Установка фитинга с помощью сварки:

1. Обрезка трубы ножницами или труборезом. Срез должен быть ровным.
2. Зачищение конца трубы от металлической стружки.
3. Разметка области, которая будет прогреваться.
4. Разогрев отмеченного участка трубы и самого фитинга в сварочном аппарате. Продолжительность разогрева будет зависеть как от диаметра трубы, так и от глубины сварного шва.
5. Соединение разогретых частей. Проводится предельно аккуратно во избежание образование деформаций.
6. Удерживание элементов в необходимом положении до полного их остывания.

Монтаж компрессионного фитинга:

1. Труба подготавливается также, как в предыдущем случае: резка, зачистка, удаление неровностей.
2. На трубу надевается гайка для зажима и три кольца – зажимное, компрессионное и уплотнительное. Все именно в такой последовательности.
3. Вставляется корпус фитинга со всеми вставленными кольцами.
4. Затяжка фитинга. Это делают руками, если потребуется – гаечным ключом.
5. Проверка прочности соединения – наполнение водой.

Случается так, что даже недавно установленные полипропиленовые трубы и фитинги на них ломаются. Зачастую к требуемому месту очень трудно подобраться паяльником (нагревательным сварочным аппаратом). Самое главное – одновременно снять с насадок трубу и фитинг, а затем нужно еще как можно быстрее установить паяльник на держатель. Временная задержка губительна для разогретых деталей. Работа в неудобной позе как раз и способствует перегреву одной из деталей.

Кроме этого, существует следующие причины поломок: стыковка на неположенную глубину, с проворотом и перегибом.

От этого материал оплывает и уменьшается внутренний диаметр трубы как раз в том месте, где должно быть соединение с фитингом. Снаружи ничего заметно не будет –  на вид вполне приличное соединение, а внутри – грубое нарушение, которое приведет к быстрой поломке.

Очень важно при соединении не допустить перегрева или недогрева деталей. Время контакта элементов с паяльником имеет огромное значение

По общепринятым рекомендациям время нагрева не должно составлять более 4 сек. Но оно также зависит от диаметра трубы, объема и массы материала, который будет разогреваться, даже от температуры в помещении.

Трубы Valtec из полипропилена

Сегодня существует масса предложений от компаний-производителей этой продукции для покупателей нашей страны. И при выборе материала для прокладки инженерных систем порой достаточно сложно сделать выбор в пользу одной из них. По внешнему виду они абсолютно одинаковы, а отличаются только по технологии изготовления. Да и то, если человек некомпетентен в вопросе трубной продукции, то и в характеристиках он вряд ли разберется. Особенно это касается новых фирм, которые на рынке продаж появились недавно.

Итальянские производители «Вальтек» представляют покупателю свои новые полипропиленовые трубы Valtec. Технические характеристики: отличное качество, новые методики изготовления, долговечность и надежность. Более того, эта компания не первый год занимает лидирующее положение на рынке продаж. Ее продукция всегда пользовалась и пользуется спросом. Качество высокое благодаря тому, что компания идет в ногу с развитием новых технологий и внедряет их в свое производство. На товар производители дают 7 лет гарантии.

Цена на весь спектр продукции вполне доступна. В наличии всегда имеются цельные для систем холодного водоснабжения и композиционные армированные стекловолокном или алюминием полипропиленовые трубы с диаметром сечения 20÷90 мм. Сотрудники компании очень внимательно следят за качеством выпускаемой продукции, поэтому ошибки или отклонения от стандартов полностью исключаются. Выпускается в специальных тубах до 4 метров с нанесенной маркировкой, с сопутствующей документацией и сертификатами.

Особенности выбора изделий для системы отопления в частном доме

Этот важный процесс можно разделить на следующие этапы:

Создание проекта отопления. Его можно сделать и самостоятельно, но только при условии, что имеете достаточный уровень знаний в этой области. В противном случае, разумнее всего обратиться в профильную организацию.

Схема отопления частного дома

• Рассчитать необходимый диаметр труб, а также их длину. Чрезмерный диаметр труб уменьшает давление в системе ниже нормативных значений, а это приводит к тому, что отопительные приборы не обеспечивают нужный уровень тепла. Другая крайность – чрезмерно маленький диаметр, что становится причиной шума в помещении и неэффективной работы системы. Следует иметь в виду, что на разных участках системы можно использовать трубы различного диаметра, это экономически целесообразно и очень практично.
• Остается только приобрести нужные марки полипропиленовых труб, тщательно изучив их маркировку, и приступать к сборке.

Чтобы система отопления, которую вы хотите установить самостоятельно, работала долго и эффективно, то целесообразно изучить разновидности армированных труб, их особенности и технические характеристики.

Важность маркировки полипропиленовых труб сложно переоценить, поскольку она дает достаточно полную и достоверную информацию об изделии, понятную даже тем, кто не является профессионалом в данной сфере. Разобраться в ней не сложно, нужно только желание и немного времени, чтобы понять некоторые особенности и запомнить основные термины

Трубы и фитинги из полипропилена: разновидности сортамента изделий

Сортамент полипропиленовых компонентов для бытовых и промышленных трубопроводов производится в соответствии с ГОСТ Р 52134-2003. Этот документ  регламентирует габариты труб, изготовленных из любого сорта пластичного полимера.

Сортамент полипропиленовых труб

Согласно вышеупомянутому документу, если при изготовлении продукции был использован полипропилен — трубы и фитинги из этого материала не могут иметь диаметр меньше 10 миллиметров. Ну а максимальный диаметр таких труб равняется 1600 миллиметрам. Толщина стенки трубного проката, в данном случае изменяется от 1 мм (для 10-миллиметровой трубы) и до 49 миллиметров (для 1600-миллметровых труб).

Причем длина мерных отрезков из 180-миллиметровых или более габаритных труб не превышает 24 метров. Ну а трубный прокат меньшего диаметра выпускается в бухтах, метраж которых может определять сам производитель подобной продукции.

Сортамент фитингов из полипропилена

Фитинги полипропиленовых труб выпускаются в строгом соответствии с сортаментом трубного проката. То есть соответствующий соединительный элемент должен быть и у самых маленьких (10-миллиметровых) и самых больших (1,6-метровых) труб.

Однако в ГОСТ Р 52134-2003 указано, что для полипропиленовых труб выпускают два типа фитингов – под сварку и под механическое соединение. Причем сварные фитинги  изготавливаются под  любой размер. А вот резьбовые и компрессионные фитинги изготавливают только для трубного проката с диаметром от 10 и до 63 миллиметров.

Кроме того, между сварными и резьбовыми типами соединительных элементов имеется еще одно существенное различие: все сварные фитинги  трубы – полипропиленовые, а резьбовые – металлические.

Характеристики и ГОСТы

Среди всех пластиковых каналов лучше всего для создания отопительных контуров использовать полипропиленовые. Поливинилхлорид и полиэтилен больше применяются в холодном водоснабжении и водоотведении. Поскольку являются слишком мягкими. Согласно отзывам потребителей, плюсы полипропиленовых изделий состоят в их прочности, устойчивости к влиянию агрессивных веществ и легкости.

Кроме того, рассматриваемые каналы обладают:

• устойчивостью к значительным показателям давления;
• термоустойчивостью;
• небольшой теплопроводностью;
• антикоррозийными свойствами;
• длительной экспуатацией.

Рассматриваемые каналы держат высокие показатели давления. Их можно применять для решения различных задач. Отметим, что допустимое давление связано с температурой носителя. Чем она выше, тем меньше значение указанного показателя.

Основная масса изделий из полипропилена держат показатели давления от четырех до шести атмосфер. При условии, что вода нагрета не более, чем до семидесяти градусов.

Рассматриваемые каналы могут нормально работать при температуре окружающей среды, равной минус пятнадцать градусов. Вряд ли придется использовать каналы в таких условиях. Но это свойство наглядно демонстрирует их надежность.

Изделия обладают такими показателями температуры:

• плавление — от ста сорока до ста семидесяти градусов;
• размягчение полимера — от ста десяти до ста сорока градусов;
• появления хрупкости — от минус пяти до минус пятнадцати градусов.

Указанные выше свойства показывают, что продукция отлично подходит для создания отопительных контуров. Отметим, что нагрев изделий до температуры размягчения может произойти только, если носитель будет нагрет до девяноста пяти градусов.

На поверхности труб не возникает конденсат. Это связано с небольшим показателем теплопроводности материала. Во время работы конструкции будут нагретыми примерно до температуры носителя.

Благодаря антикоррозийным свойствам изделия устойчивы к воздействию химии. Длительные контакты с жидкостью также не оказывают пагубного влияния на целостность каналов. Находящиеся в носителе примеси не способны нанести урон полипропилену. Существенный вред изделиям может нанести только концентрированные кислоты. Но в реальных условиях эксплуатации это почти исключено.

Длительность службы труб составляет пятьдесят лет. Естественно такая длительность эксплуатации возможна исключительно при соблюдении правил монтажа и качественном обслуживании всего отопительного контура.

Пятьдесят лет — это достаточно много для продукции указанного назначения. К примеру, изделия из стали служат не более двадцати лет.

Длительность службы полипропиленовых каналов напрямую зависит от уровня давления в контуре, его схемы и температурных условий. Кроме того, на износостойкость изделий влияет качество фасонных частей, использованных для сборки контура.

Продукция должна соответствовать некоторым нормативам. Существуют документы регламентирующие характеристики, правила монтажа и проектирования систем из полипропиленовых каналов.

Речь идет о следующих нормативах:

• ГОСТ Р 52134-2003;
• СП 40-101-96;
• СНиП 2.04.01-85.

Указанный выше гос. стандарт регламентирует типоразмеры и технические характеристики продукции. СП и СНиП содержат в себе рекомендации по монтажу и проектированию контуров из полипропиленовой продукции.

Монтаж систем из ПП труб и фитингов

Полимерные детали легко соединяются между собой при помощи фитингов и переходников либо методом полифузной сварки, для осуществления которой требуется специальный сварочный аппарат с насадками. Применяя эти способы, можно собрать системы различной конфигурации.

Для сборки трубопроводов из полипропилена необходимы также соединительные элементы – фитинги, которые могут иметь самую разнообразную форму и размер

Устройство отопительной системы из полипропилена не требует больших временных затрат и особых умений – достаточно обладать некоторыми навыками по обработке пластмассовых изделий и правильному выбору и монтажу фитингов.

А также соблюдать несколько несложных правил:

• Все работы должны проводиться при плюсовой температуре (>5°).
• Следует оградить полипропиленовые элементы от контакта с открытым огнем.
• На ПП деталях запрещается нарезка резьбы.
• Перед началом работ необходимо тщательно осмотреть продукцию, чтобы не допустить загрязнения и повреждения.

Поскольку полипропилен обладает линейным расширением, при монтаже деталей необходимо предусмотреть использование компенсаторов, которые выполняются из того же материала, что и трубы. Подобные элементы устанавливаются в скрытых от глаз местах, которые лучше подобрать заранее.

Особое внимание следует уделить соединению труб с тройником. Поскольку в пластиковых конструкциях отсутствуют металлы, можно не опасаться выпадения жестких солей, благодаря чему крепеж становится почти монолитным. Если при прокладке масштабного участка коммуникаций установка компенсатора затруднительна из-за отсутствия места, желательно предусмотреть в схеме зазор в 5-10 мм, предусмотренный на линейное расширение

Если при прокладке масштабного участка коммуникаций установка компенсатора затруднительна из-за отсутствия места, желательно предусмотреть в схеме зазор в 5-10 мм, предусмотренный на линейное расширение.

Следует учесть, что коэффициент расширение меньше у труб, армированных алюминием, нежели у их аналогов со стекловолокном, однако последние никогда не рвутся.

Полипропиленовые краны

При использовании пластиковых труб, эстетичнее будет использование кранов, облитых полипропиленом. Обычно
так рассуждают неопытные сантехники. На самом деле, лучше использовать обычные латунные краны с переходом
на полипропилен через муфту.

Дело в том, что залитые пластиком краны обладают более низкой надежностью. Кран состоит из двух принципиально
разных материалов (металл и пластик), с разными плотностями и тепловыми расширениями. Из-за разных свойств
зачастую возникают проблемы в виде протечек или поломок. Мировые производители признают недостатки
полипропиленовых кранов и ведут работу над ошибками, но пока рано утверждать, с полной уверенностью, о надежных
кранах подобного типа.

Гораздо более надежным решением будет латунный кран с двумя муфтами, с резьбой. В муфте так же имеются два материала,
металл и пластик, но эти детали неподвижные, в отличие от крана.

Помимо надежности, в использовании обычных кранов есть и эстетическая сторона: кран можно крутить по оси и
придавать ему более ровное положение. Запаянный пластиковый кран уже не повернуть на трубе, нужно очень четко
сделать пайку с первого раза, исправить пайку можно будет только впаиванием нового крана.

Ко всему прочему, обычные краны обладают, как правило, более меньшими размерами, да и ассортимент изделий
гораздо более широкий.

Так же как и латунные, полипропиленовые краны бывают двух типов: вентильные и шаровые

Обратите внимание,
шаровые краны можно использовать только в двух положениях: открытое и закрытое, регулирование недопустимо. Так утверждают все производители. Однако на этот счет, в процессе работы сантехником, сформировалось другое
мнение…

Однако на этот счет, в процессе работы сантехником, сформировалось другое
мнение…

Вышесказанное справедливо для дорогих, качественных изделий, ну а в наших реалиях, как правило, приходится
иметь дело с бюджетными кранами. Так вот, если сравнивать два бюджетных изделия, вентиль и шаровый кран —
по надежности выигрывает шаровый, даже при постоянной регулировке. Хотя вентиль конкретно предназначен для
регулирования, он выходит из строя очень быстро. Такое мнение сформировалось за многие годы работы. Эти
размышления справедливы как для латунной запорной и регулирующей арматуре, так и для изделий, залитых
полипропиленом.

Ну и напоследок хочется сказать: экономить на кранах не стоит, равно как и на всей сантехнике. Трубы и все
комплектующие стоит закупать в надежных магазинах, делать это следует не торопясь и вдумываясь!

Как выбрать фитинги для полипропиленовых труб под пайку

Для правильного выбора полипропиленовых фитингов необходимо руководствоваться следующими правилами. Если вы планируете после монтажа скрыть полипропиленовую трубу в бетоне, то необходимо учесть, что блуждающие токи разрушают металлические соединения в течение 15–20 лет. Следовательно, в местах контакта с бетоном необходимо выбирать фитинги под пайку.

При самостоятельном монтаже водопровода выбирайте фитинги под пайку. Стоимость паяльника и фитингов небольшая, поэтому купите фитингов с запасом и потренируйтесь перед монтажом.

Полипропиленовые фитинги существуют следующих размеров: 20, 25, 32, 40, 50, 63, 75 и 90 мм. Соединение осуществляется по принципу раструба – при пайке труба заводится внутрь фитинга.

По диаметру трубы можно определить, где она будет установлена. В зданиях, где находится большое количество людей, используются полипропиленовые трубы диаметром 200 мм. Закупку таких труб лучше производить оптом, так как это сэкономит ваши средства.

Как выбрать фитинги для полипропиленовых труб в индивидуальном строительстве? Здесь часто используют полипропиленовые трубы и фитинги диаметром до 30 мм. Но при выборе стоит помнить, что каждая отопительная ветка выполняет определенные функции, а материал должен подбираться в соответствии с ними. Покупайте полипропиленовые трубы в специализированных магазинах и обязательно консультируйтесь с продавцами.

Для использования в системах горячего водоснабжения обычно выбирают полипропиленовые трубы и фитинги диаметром 20 мм. Для стояков подойдут трубы диаметром 25 мм. Такой диаметр применяется и в центральном отоплении. В автономных системах вы можете выбрать трубы и другого диаметра. На фото можно видеть полипропиленовые трубы, которые пользуются наибольшим спросом. Для теплых полов предпочитают полипропиленовые трубы диаметром 16 мм.

Стыковка фитинга с полипропиленовой трубой осуществляется только после прогрева и оплавления стенок контактирующих деталей. Произвести стыковку холодной трубы и фитинга невозможно из-за недостаточного зазора. Если вам все же удается соединить детали в холодном состоянии, то это говорит об их плохом качестве. Такие детали не смогут гарантировать надежность и герметичность соединения.

Материал, из которого изготавливаются фитинги, тот же, что используется для других элементов трубопровода. Характеристики таких изделий определяются по его марке. Способ изготовления полипропиленовых изделий подразделяет их на:

• Литые – изделия, которые не имеют мест соединения (цельные).

• Сегментные – элементы, созданные посредством пайки отрезков полипропиленовых труб. Из-за большого количества швов они менее надежны и их стоимость ниже.

Монтаж полипропилена производится низкотемпературным паяльником. Специальная насадка оплавляет полипропиленовую трубу и фитинг в месте стыковки. После остывания такое соединение – прочно и герметично.

Во время пайки следует придерживаться следующих рекомендаций:

• температура паяльника – не выше +260 °С;

• для ровного соединения движение элементов в момент соединения должно производиться по одной оси.

Для соединения труб с фитингами необходим паяльник и насадки в соответствии с диаметром соединяемых изделий.

Последовательность выполнения операций следующая:

1. Отрезаем полипропиленовую трубу специальными ножницами (труборезом) строго под прямым углом.

2. Посредством напильника удаляем заусенцы с места обреза.

3. Нагреваем паяльник до температуры +250…+260 °С, и на нагретые насадки вставляем трубу и фитинг.

4. Держим в таком положении какое-то время (в зависимости от диаметра фитинга и трубы).

5. После этого снимаем элементы с насадок и соединяем путем ввода трубы в фитинг до упора.

6. Фиксируем соединение на время, указанное в таблице. Не допускаем движения вдоль оси изделия. Остужаем при комнатной температуре и ветошью удаляем наплыв пластика.

Читайте материал по теме: Оптовая продажа полипропиленовых труб

Некоторые важные нюансы монтажа

Установка пластиковых труб несколько отличается от металлических аналогов. В частности, при монтаже необходимо соблюдать такие условия:

• Полипропиленовые трубы не сгибаются под прямым углом, здесь используются тройники и фитинговые соединения для изменения направления магистрали.

• Пластик не разрушается под воздействием температурных перепадов: труба увеличивается в длину. Поэтому если длина отрезка трубопровода превышает 10 метров, обязательно устанавливаются компенсаторы температур.

• Под воздействием высоких температур трубы подвержены линейному расширению, поэтому не допускается жёсткая фиксация трубопровода внутри стеновых конструкций: обязательно оставляются тепловые зазоры.

• Для горячего водоснабжения применяются только армированные изделия, которые меньше подвержены линейным расширениям.

• Допускается незначительный изгиб трубы. Это можно сделать нагревая поверхность строительным феном (температура около 140 градусов).

Нужно отметить, что хранение пластиковых труб на открытых пространствах не рекомендуется. Чтобы защитить изделия от прямых солнечных лучей, которые разрушают структуру, обязательно обустраиваются навесы.

О цифровых и буквенных символах в маркировке

На данный материал наносят много как букв, так и цифр. Производители обычно открывают официальные сайты, где, в том числе, есть информация по маркировке и той информации, которую она обозначает. Но лучше всего перевести эти объяснения на язык, который был бы понятен каждому.

Давление. Единица измерения – кг\см2. Обозначается как PN. Показывает, сколько времени труба работает нормально при поддержании тех или иных характеристик.

Чем толще стенка, тем выше, скорее всего, будет данный показатель. Например, выпускают марки PN20, PN25. Такие варианты нужны для подачи горячей воды, систем отопления.

Иногда еще наносят полосы красного или синего цвета. Это даст понять, для какой воды предназначены будущие трубопроводы.

Маркировка полипропиленовых труб для отопления включает данные, связанные с материалами и структурой. Составляются большие таблицы, чтобы дать описание данному параметру. Но достаточно быть в курсе основных обозначений, чтобы выполнить правильный монтаж отопления в обычном здании.

1. Al – алюминий.
2. PEX – обозначение сшитого полиэтилена.
3. PP-RP. Это полипропилен, поддерживающий высокое давление.
4. PP – Обычные разновидности полипропиленового материала.
5. HI – огнестойкая продукция.
6. TI – термоизолированный вариант.
7. M – обозначение многослойности.
8. S – значок для однослойных структур.

Маркировка полипропиленовых труб для водоснабжения может указывать и на данные, которые касаются:

1. Наличия или отсутствия сертификатов.
2. Номера выпущенной партии, серийного обозначения и времени, и так далее. Такие обозначения могут состоять из 15 символов и больше.
3. Изготовителей.
4. Толщины стенок и сечения.

Благодаря этим сведениям каждый покупатель сам выберет материал для водоснабжения, удовлетворяющий все его потребности.

Номинальное давление

Буквы PN – это обозначение разрешенного рабочего давления. Последующая цифра указывает уровень внутреннего давления в барах, которое может выдержать изделие в течение срока службы в 50 лет при температуре воды 20 градусов. Этот показатель напрямую зависит от толщины стенки изделия.

PN10. Такое обозначение имеет недорогая тонкостенная труба, номинальное давление в которой – 10 бар. Температурный максимум, который она может выдержать, – 45 градусов. Такое изделие используется для прокачки холодной воды и устройства теплого пола.

PN16. Большее номинальное давление, большая предельная температура жидкости – 60 градусов Цельсия. Такая труба значительно деформируется под воздействием сильного нагрева, поэтому не подходит для использования в отопительных системах и для подачи горячей жидкости. Ее предназначение – холодный водопровод.

PN20. Полипропиленовая труба этой марки выдерживает давление в 20 бар и температуру до 75 градусов по Цельсию. Она достаточно универсальна и используется для подачи горячей и холодной воды, однако не должна применяться в системе отопления, поскольку имеет высокий коэффициент деформации под воздействием тепла. При температуре 60 градусов отрезок такого трубопровода в 5 м удлиняется почти на 5 см.

PN25. Это изделие имеет принципиальное отличие от предыдущих типов, поскольку армировано фольгой из алюминия или стекловолокном. По свойствам армированная труба схожа с продуктами из металлопластика, менее подвержена температурному воздействию, выдерживает 95 градусов. Предназначена для использования в системах отопления, а также в ГВС.

Класс эксплуатации

При выборе полипропиленовых изделий отечественного производства назначение трубы подскажет класс эксплуатации по ГОСТ.

• 1 класс – изделие предназначено для горячего водоснабжения при температуре 60 °С.
• 2 класс – ГВС при 70 °С.
• 3 класс –  для напольного отопления, использующего низкие температуры до 60 °С.
• 4 класс – для напольной и радиаторной систем отопления, в которых используется вода до 70 °С.
• 5 класс – для радиаторного отопления с высокими температурами – до 90 °С.
• ХВ – холодное водоснабжение.

Размеры

Размеры труб из полипропилена варьируются в широких пределах. Значения внешнего и внутреннего диаметра, толщины стенки можно найти в следующей таблице.
