Виды детекторов скрытой проводки и схемы для сборки своими руками

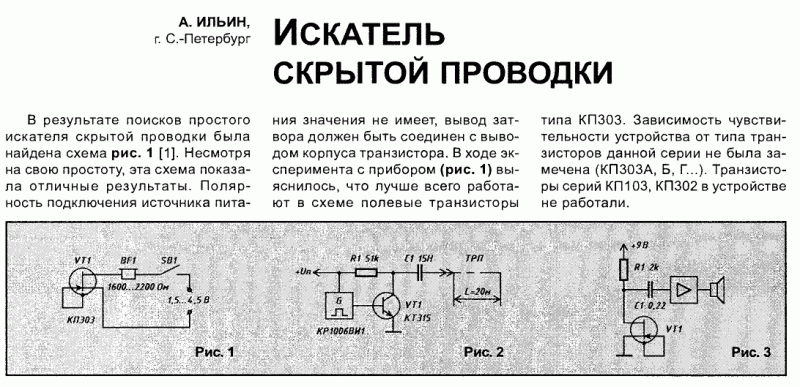

Как сделать прибор обнаружения проводки своими руками

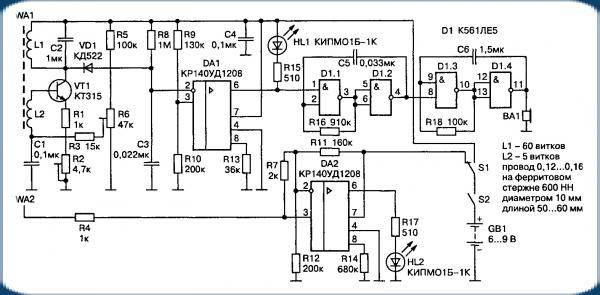

Схема и внешний вид искателя на операционном усилителе

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

• 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
• светодиод красного цвета;
• резистор сопротивления 1kOm;
• медная проволока 0,5 мм изолированная;
• коннектор с батарейки крона.

Порядок сборки:

1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

1. определяет местоположение проводника с точностью до 10 мм;
2. до 100 мм;
3. до 300 мм;
4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

Bosh dmf 10 zoom

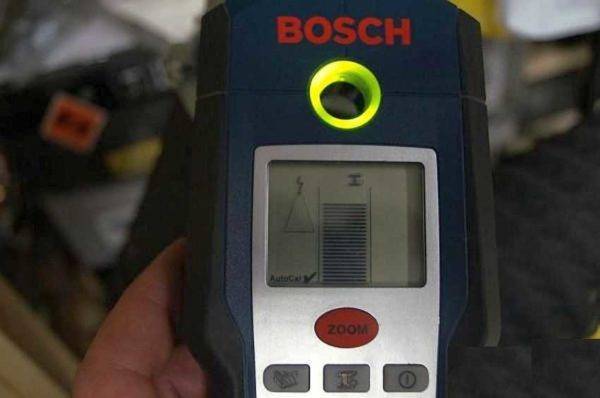

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

• перечеркнутый магнит означает немагнитный металл (алюминий, например);
• молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

1. металлы магнитные и немагнитные;
2. проводка;

3. древесина.

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

• если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
• если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

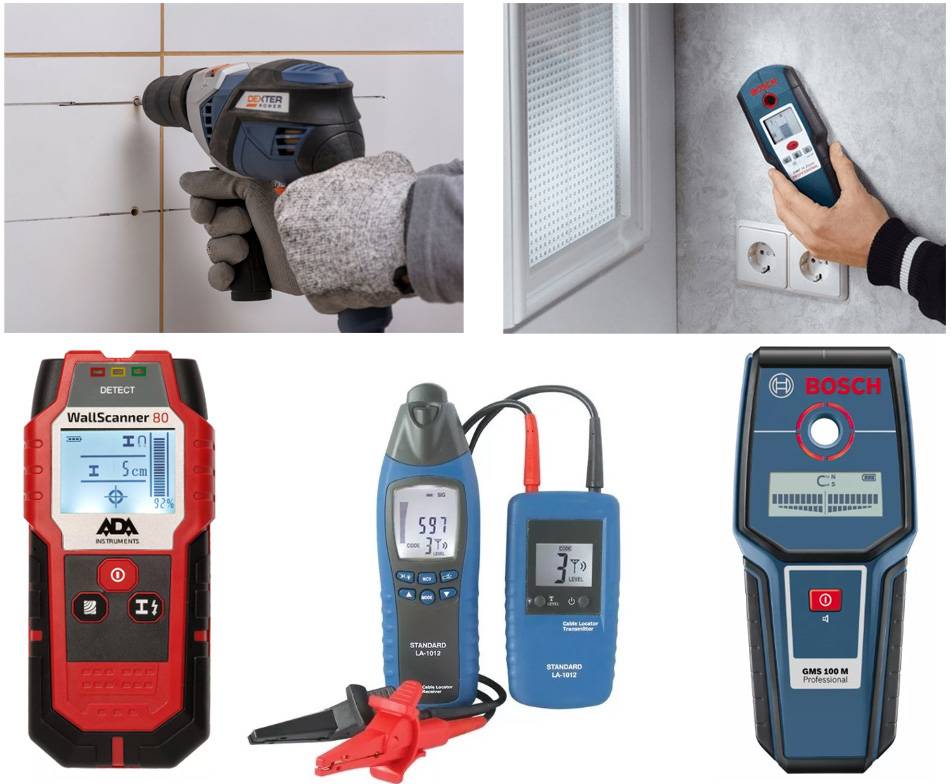

Какие бывают приборы

Индикатор представляет собой небольшое по размеру мобильное устройство, масса которого не превышает 200 грамм (именно поэтому прибор удобно носить с собой). Он может быть полезен как профессиональному электрику, так и простому владельцу квартиры. Благодаря прибору можно будет найти провода и трубы не только под слоем штукатурки, но и под кафелем и другими отделочными материалами, скрывающими их.

Для обнаружения электропроводки выпускают приборы различных типов. Основные их отличия состоят в принципе работы и функциональности.

Большинство индикаторов работает по принципу металлоискателя, сигнализирует, если в стене есть металл. Происходит это благодаря магнитному полю, создаваемому прибором. Неудобство заключается в том, что он реагирует абсолютно на все металлические предметы, а не только на скрытую проводку, потому, если в стену вмурована арматура, прибор сработает.

Для того чтобы индикатор подавал сигнал, в сети должно быть напряжение. Если стена будет влажной, приборы такого типа не принесут пользы. Влага обманывает индикатор, отражая его электромагнитное поле, в результате чего он выдает ошибочные показания.

Лучше выбирать универсальные приборы для поиска электропроводки. Их отличительной особенностью является способность работать в нескольких режимах, благодаря чему можно не только определять, есть ли в стенах металлические предметы, но и искать скрытую проводку отдельно. Если присутствует возможность переключать режимы, то можно достаточно точно вычислить, где именно находится кабель. Устройства смогут найти даже древесину или пластик, если материал влажный или наполнен водой. Такое оборудование считается профессиональным и стоит на порядок дороже простых бытовых индикаторов.

Обзор нескольких моделей детекторов проводки и металла

Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.

Детектор напряжения UNI-T UT-12A

Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.

Трассоискатель Mastech MS6812

Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.

Искатель проводки BSIDE FWT11

При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).

Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.

Характеристики:

Длина кабеля:	300 м
Класс защиты:	IP40
Функции:	трассировка, топология, генератор сигнала
Размеры:	235 х 145 х 51 мм
Вес:	500 г

Сканер IdeenWelt (Германия)

Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.

В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.

Некоторые характеристики приводятся в таблице:

Обнаружение проводки:	до 30 мм
Обнаружение металла:	до 50 мм
Обнаружение дерева:	до 38 мм

Детектор металла Einhell TC-MD 50

Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.

Характеристики:

Обнаружение металла (черный):	50 мм
Обнаружение дерева:	19 мм
Обнаружение металла (медь):	38 мм
Обнаружение проводки:	50 мм
Вес сканера:	150 г
Вес в упаковке:	340 г

Сканер проводки BOSCH PMD 7

Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).

Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.

Детектор проводки Bosch GMS 120 M

Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.

В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.

Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.

Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional

В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.

Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.

Примеры и сравнение популярных моделей

В продаже можно найти разные детекторы заводского производства.

1. Искатель скрытой электропроводки «Дятел». Он представляет собой многофункциональный прибор для работы с электрическими сетями. Тестер скрытой проводки входит в его конструкцию. В сложном инструменте «Дятел» соединены сразу несколько незаменимых гаджетов. Устройство имеет 4 уровня восприимчивости. Самый высокий позволяет находить электропроводку и металлические предметы на глубине до 700 мм. Погрешность местонахождения проводника составляет 10 мм. Несмотря на столь высокие показатели, цена этого детектора не превышает 2 000 рублей. Возможно потому, что он отечественный.

2. Металлодетектор и индикатор электропроводки Bosch GMS 120 Professional обнаруживает провода под напряжением на глубине 50 мм, чёрные металлы на глубине 20 мм, цветные металлы на глубине 80 мм. Цена такого прибора составляет около 5 500 рублей.

3. Индикатор электропроводки Bosch PMD 7 обнаруживает провода и металлы на глубине 70 мм с максимальной гарантией. Сверление производится по показанию светодиода. Управление прибором осуществляется при помощи всего одной кнопки. Стоит он до 4 000 рублей.

4. Индикатор металла и электропроводки LUX-TOOLS стоит не более 1 000 рублей. Максимальная глубина обнаружения электропроводки и любых металлов составляет 30 мм.

5. Звуковой обнаружитель скрытой электропроводки с лазерным индикатором CEM LA-1010 481172 обнаруживает материалы на глубине 20 мм. Его отличительная черта заключается в том, что помимо проводов и металлов он также реагирует на дерево, то есть помогает отыскивать деревянные конструкции. Стоит такой прибор около 2 500 рублей.

6. Многофункциональный детектор проводки Skil 0550 AA работает на глубине до 80 мм. Он ищет провода под напряжением, чёрные и цветные металлы, деревянные конструкции. Удобное считывание информации обеспечивает большой жидкокристаллический дисплей. Стоимость такого устройства начинается от 4 000 рублей.

7. Мультидетектор Skil 0550 AB обладает меньшими возможностями. Он отыскивает только провода под напряжением, чёрные и цветные металлы на глубине не более 50 мм. Соответственно, он и стоит дешевле — 2 000–2 500 рублей.

О важности вопроса

Бесконтактный индикатор напряжения пригодится в ситуациях, связанных с нарушением целостности стены, например, когда нужно вбить гвоздь, просверлить отверстия для установки часов или настенной бытовой техники. Поскольку повреждение проводки может привести к проблемам с электроснабжением дома, при выполнении этих работ мастер должен иметь представление, в каких местах пролегают провода. Если на руках нет чертежной документации, определить месторасположение кабелей можно с помощью искателя проводки. Часть приборов также поможет выявить места обрывов и обесточенные провода.

Рейтинг лучших детекторов скрытой проводки

1. Детектор модели Bosch GMS 120 Prof относится к приборам средней ценовой категории. Может определять необходимые параметры в дистанционном режиме при удалении от объекта на расстояние до 50…60 мм (с увеличением расстояния погрешность возрастает) для металлических предметов, и до 100…120 мм – для древесины или пластика. Bosch GMS 120 Prof работает от батареек и аккумулятора, входящего в комплект к прибору. На точность определения не влияет влажность стен и помещения, а результат может быть зафиксирован не только по шкале, но и соответствующей отметкой на стене. Стоимость прибора – 6000…6200 руб.

1. Детектор металла и скрытой проводки модели DSL-8220S. Требует напряжения питания 9 В, и работает от аккумуляторных батарей типа «Крона». По своим возможностям подобен прибору Дятел Е121, но отличается возможностью применения также и для индикации скрытых предметов из неметаллов и пластика. Корпус имеет брызгозащищённое исполнение, глубина обнаружения дефектов – до 200 мм. При доступной цене – до 1000…1200 руб.

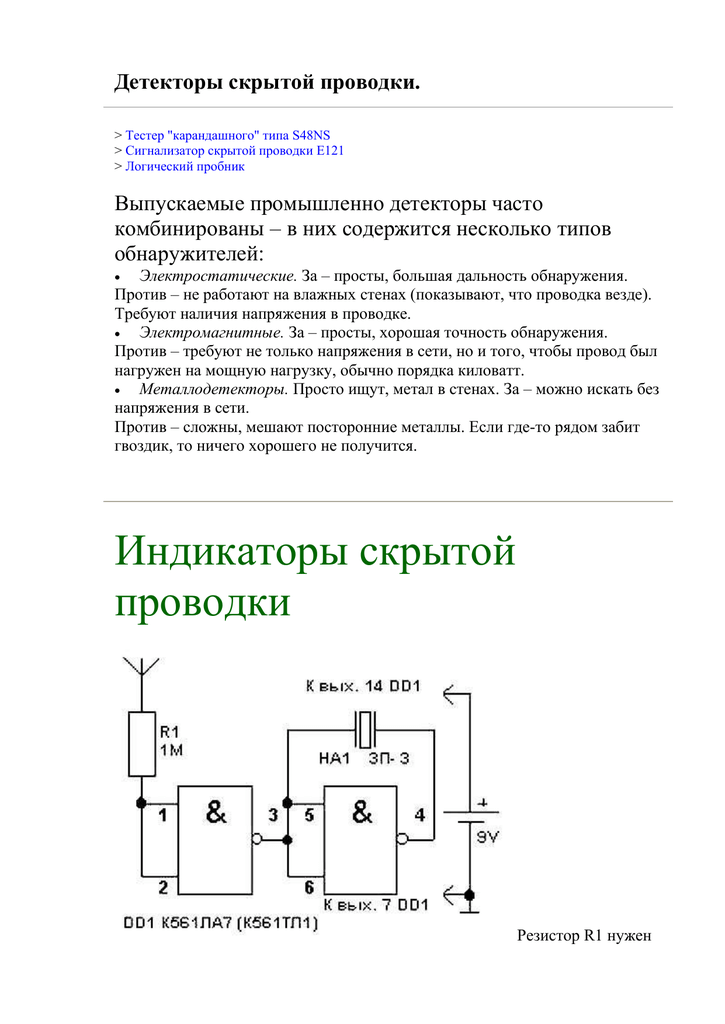

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

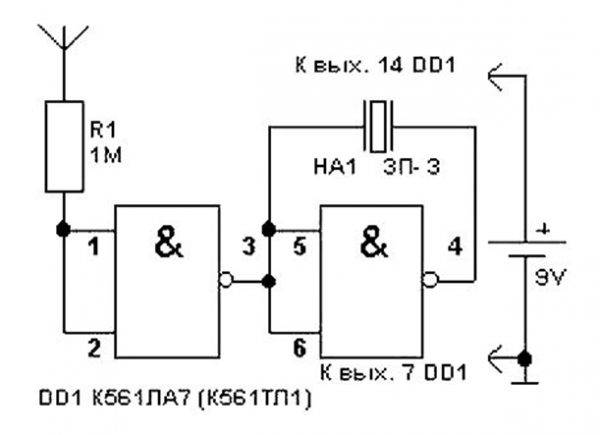

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Особенности детекторов электростатического типа:

• учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
• при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
• сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Детектор MS-158

Данный детектор китайского производства и как многое китайское имеет свои минусы и особенности к которым необходимо приспособиться.

Необходимо приобрести навык работы с прибором, чтобы точно отличать сигналы. Не все электрики предпочитают им пользоваться как раз из-за большой погрешности. Но для бытового использования, тем более разового, это наиболее оптимальный вариант.

Для калибровки переключатель ставите в первое положение (I). Инструмент начинает сигнализировать светодиодом и звуковым сигналом. Постепенно выкручивая регулировочное колесико на минимум, добейтесь затухания сигнала и звука. После чего проверьте работоспособность прибора поднеся его к металлическому предмету. Он должен издать звук и должна загореться лампочка светодиода. Если произошло все именно так, инструмент готов к работе.

Для поиска проводки щуп поворачивают на 180 градусов и включают режим 1. Прикладывают детектор к стенке и медленно проводят вдоль нее. Там где детектор издаст звуковой сигнал находится металл. Как вы понимаете вам хотя бы примерно нужно знать места прохождения проводки, иначе легко можно запутаться в показаниях инструмента. Глубина определения скрытых проводов — до 5см.

Как пользоваться?

Перед началом использования детектора проводки необходимо ознакомиться с инструкцией от производителя. Хотя большая часть эксплуатационных характеристик на разных моделях приборов совпадает, у какой-либо отдельной модели могут присутствовать дополнительные параметры и ряд технических требований, обязательных к соблюдению.

Первостепенного внимания заслуживает раздел безопасности. Стоит изучить указания производителя, которые позволят эксплуатировать детектор без вреда для жизни и здоровья. В перечень таких указаний могут включаться пункты, объясняющие правила зарядки аккумулятора, его замены, возможности взаимодействия прибора с разными средами (влажными, сухими) и другие. Рекомендуется неукоснительно следовать предписаниям. Их нарушение может повлечь за собой выход из строя детектора или возникновение чрезвычайных ситуаций (перегрева, взрыва батареи и других).

В инструкции от производителя должна быть указана схема, объясняющая назначение кнопок, индикаций дисплея и корпуса.

Спонтанное нажатие клавиш детектора может привести к сбросу настроек и негативно скажется на работе прибора в целом.

Детектор стандартного образца имеет на передней панели следующие клавиши:

• включение/отключение;
• переключатель режимов работы;
• калибровка сигнала.

Кнопка включения и отключения обозначена характерным знаком в виде разомкнутой окружности с вертикальной линией в центре. После каждого использования детектора его необходимо отключать посредством нажатия на эту клавишу. Это позволит снизить расход энергии аккумуляторной батареи и продлит срок службы аппарата.

Переключатель режимов работы предназначен для выбора способов обнаружения проводки: при помощи генерации магнитного поля, обнаружения вихревых потоков МП или комбинированного способа. Некоторые модели детекторов снабжены датчиками, позволяющими выявлять наличие не только металла, но и дерева. Переключение на режим определения того или иного материала также осуществляется нажатием соответствующей клавиши.

Калибровочная кнопка предназначена для стабилизации работы прибора перед началом поиска проводки. Для выполнения данной операции необходимо нажать эту клавишу и поднести рабочую поверхность детектора к образцу выбранного материала.

На корпусе аппарата располагаются светодиоды, цвет которых позволит определить близость или удаленность предмета поиска. Если горит зеленый индикатор – проводки под антенной нет. Если горит красный – есть. В некоторых моделях детекторов значение светового сигнала индикаторов инвертировано.

Иногда такая гравировка отсутствует. Это означает, что разметочная шкала выводится прямо на дисплей. Данный прибор оснащается звуковым динамиком. Соответствующие отверстия в корпусе свидетельствуют о месте его расположения.

На дисплее также отражены данные о глубине залегания проводки или другого материала, данные калибровки, индикатор режима, уровень заряда батареи и другие показатели, наличие которых определяется техническими характеристиками конкретной модели прибора.

После включения детектора выполняется его калибровка. Данная процедура должна проводиться после каждого включения. Далее необходимо выбрать режим, соответствующий целям поиска. После этого прибор прикладывается к поверхности места предполагаемого нахождения проводки и медленно перемещается.

При совмещении антенны детектора и искомого материала изменяется световая индикация, которая подтверждается звуковым сигналом. На дисплее появятся данные о характеристиках залегающей проводки и её расположении относительно прибора. Его удаление от центральной точки провода будет отмечено характерным затуханием звукового сигнала и изменением световой индикации.

Для наглядной фиксации полученных результатов стоит отмечать расположение проводки на поверхности стены при помощи любого инструмента разметки.

Сравнительный тест детекторов скрытой проводки смотрите в видео.
