Разводка труб в ванной и туалете — правильные сантехнические схемы

Монтаж домашнего водопровода из металлопластика

После подготовки схемы посчитайте, сколько и каких материалов вам потребуется. Лучше покупать всё с небольшим запасом. Труба из металлопластика гнётся. Однако до места соединения она должна иметь ровный участок хотя бы в 5-7 см. Коммутируют прессовым методом или с помощью обжимных фитингов.

Второй вариант пригоден исключительно для открытого типа водопровода:

  • отмерьте и отрежьте трубу;
  • снимите с неё фаску посредством специального калибратора;
  • наденьте на трубу гайку фитинга;
  • вставьте кольцо, а затем и сам фитинг;
  • проведите обжимку парой рожковых ключей.

Слабое место этого типа соединения — протечки. Трубы необходимо осматривать, фитинг подтягивать хотя бы 1 раз в год.

Прессовое сцепление выполняется так:

  • отрежьте трубы нужной длины;
  • откалибруйте;
  • наденьте фитинг и опрессуйте его ручным прессом. Это соединение считается более надёжным, но не разборным.

Монтаж по коллекторной схемы

Коллекторы изготавливают из латуни, нержавейки, полиэтилена или полипропилена.

Полимеры не уступают по прочности металлу, и такие изделия можно эксплуатировать с той же эффективностью. Металлические коллектора предполагают резьбовое соединение. Пластик спаивается, а металлопластиковые элементы сочленяются посредством специальных муфт.

Если обратиться в специализированную компанию, будет предоставлена конечная смета, в которой указаны цены на все комплектующие системы и монтажные работы.

Когда принято решение собрать систему своими руками, нужно учитывать ряд особенностей и рекомендации специалистов:

  1. Комплект закупки должен включать те товары, которые понадобятся при сборке.
  2. Соединения может быть комбинированным, предполагающим переход с металла на пластик или металлопластик в любой комбинации.
  3. Количество отводов равно числу подключаемых устройств. Обычно в квартире достаточно от одного до шести отводов.
  4. Допускается последовательное подключение двух и более коллекторов с различным числом отводов.
  5. Для холодной и горячей воды используются разные коллекторы.

Схема водоснабжения коллекторного типа

Выбор материалов и комплектующих – не единственная особенность. Работы также выполняются с применением ряда правил. Но главные отличия заключены в типе системы. Это может быть подача холодной или горячей воды, а также отопление.

Водоснабжение

Выбирая трубы нужно учитывать температурный режим. Для горячей воды подойдут металлические и металлопластиковые трубы, если на последних есть специальная маркировка. Систему водоснабжения холодной водой можно организовать с применением пластиковых труб. Однако, нужно учитывать, что замуровывать их не стоит ввиду того, что они подвержены высокой степени термической деформации.

Допускается применение технологии, когда разводка прячется в стены или пол. Здесь есть ряд ограничений. Стены не могут быть железобетонным, несущими конструкциями. Перекрытия из пустотных плит штробить нельзя. Но если дом из кирпича, а пол – монолитная плита на грунте, это сделать можно. Альтернатива – трубы в стяжке.

Отопление

Особенность коллекторной разводки – отдельное подключение каждого радиатора, комнаты, этажа и т.д. благодаря этому экономится теплоноситель. Если часть дома не используется, и его отапливать не нужно, достаточно отключить ее или снизить циркуляцию, поддерживая допустимый минимум.

Плюсы такой системы схожи с преимуществами идентичных водопроводных систем. При ремонте и обслуживании нет необходимости останавливать котел. Но и недостатки те же. Большее количество затраченных материалов, сложность монтажа, и как следствие большая сметная стоимость. Зато вмуровав трубы в стяжку, можно собрать систему «теплый пол». Тогда трубопровод и радиаторы не будут портить интерьер помещения.

Для чего нужна запорная арматура водопровода

Немаловажной составляющей любого водопровода является запорная арматура – всевозможные краны отвечают за подачу воды, а также удобную и безопасную эксплуатацию системы в целом. Как правило, прокладка водопровода в квартире предусматривает установку двух типов кранов – с одинаковым успехом устанавливаются как шаровые, так и приборные краны

Первые монтируют на входе водопровода, а последние используют для управления каждым из потребителей в отдельности. Кстати, к запорной арматуре также относят и смесители. Устанавливаются краны с помощью пакли или ленты ФУМ, которые служат для герметизации резьбовых соединений

Как правило, прокладка водопровода в квартире предусматривает установку двух типов кранов – с одинаковым успехом устанавливаются как шаровые, так и приборные краны. Первые монтируют на входе водопровода, а последние используют для управления каждым из потребителей в отдельности. Кстати, к запорной арматуре также относят и смесители. Устанавливаются краны с помощью пакли или ленты ФУМ, которые служат для герметизации резьбовых соединений.

Роль запорной арматуры в прокладке водопровода

Освоить принципы, по которым монтируется водопровод в квартире, недостаточно для того, чтобы приступать к работе – нужно еще определиться с материалом (выбрать оптимальный вариант трубопроводной системы) и научиться работать с ним. Но об этом уже читайте в других статьях «Стройсоветов».

Автор статьи Дмитрий Ворохов

Примеры схем

Разводка труб в каждой квартире даже в типового дома индивидуальна — по разному расставлена сантехника и бытовая техника, естественно и схема будет другая. В действительности все не так сложно, надо только определиться с основными параметрами схемы — куда надо подвести воду и видом разводки — параллельно будете тянуть или последовательно. Далее уже все диктует положение потребителей. Чтобы было немного проще добавим еще несколько схем и фото.

Пример разводки труб по коллекторной схеме

Особенность этой схемы — на полотенцесушитель идет более толстая труба от ГВС. Сделано это чтобы обеспечить лучший нагрев.

Пример последовательной разводки — комплектация на входе в квартиру для повышения безопасностиПри подводе к месту установки смесителя надо точно выдерживать расстоянияПри скрытом монтаже водопровода часть труб можно спрятать в полу. Ремонтировать их будет невозможно, зато красиво…Трубы укладывают параллельноНа каждый отвод ставится вентильСпособ спрятать трубы в ванной, проложенные вдоль стены

Одноквартирный дом

Какой может быть схема разводки водоснабжения частного дома?

  • Последовательной и коллекторной;
  • Открытой и скрытой;
  • В случае ГВС — циркуляционной и тупиковой.

Схема горячего водоснабжения с циркуляционным насосом

А теперь давайте разбираться, в чем преимущества и недостатки каждого из перечисленных решений.

Тройники и коллекторы

Начнем с определений.

Та схема подключения раковин и ванны к водопроводу, которую мы все привыкли видеть в квартирах своего детства, называется последовательной, или тройниковой. Все приборы подключены к единственной подводке тройниковыми соединениями.

Смесители и бачок унитаза подключены через тройники

Почему советские проектировщики остановили свой выбор именно на такой разводке?

Из-за ее низкой материалоемкости, что в масштабах страны означало заметную экономию. Однако, у тройниковой схемы есть один серьезные недостаток: если полностью открыть кран на одном смесителе, на других сантехнических приборах мгновенно упадет напор.

Если вы откроете холодную воду на кухне, из ванной вполне может донестись гневный крик ошпаренной кипятком супруги.

Коллекторная схема предполагает наличие у каждого прибора собственной подводки, подключенной к коллектору-гребенке. В этом случае напор воды определяется только давлением на участке водопровода до коллектора и (в динамическом режиме — при расходе воды) длиной подводок.

Коллекторы ХВС и ГВС

Помимо очевидного достоинства, коллекторная схема имеет пару столь же очевидных недостатков:

  1. Суммарная длина труб увеличивается в несколько раз, что выливается в заметный рост расходов;
  2. Большое количество подводок будет очень сомнительным украшением ваших стен, поэтому коллекторная разводка за редким исключением выполняется скрыто. Чем это плохо, мы сейчас выясним.

Подводки к приборам уложены в штробы

Скрытый и открытый монтаж

Достоинство скрытой разводки — эстетичность дизайна помещения: инженерные коммуникации принято стыдливо прятать. Однако автор — сантехник с многолетним стажем — обеими руками выступает за открытый монтаж подводок водоснабжения к приборам.

Большая часть поводок находится под потолком подвала

Чем не угодил скрытый монтаж?

  • Вечных материалов не существует. Брака тоже никто не отменял. Лопнувший участок проложенной открыто проводки можно заменить, не нанося ущерба отделке;
  • Скрытая разводка может быть выполнена только на стадии ремонта помещения. Открытая — в любой момент;

Открытая разводка водоснабжения в деревянном доме

Открытая разводка труб оставляет возможность в любой момент присоединить новый прибор (в частности, посудомоечную или стиральную машинку) к произвольной точке водопровода. При скрытом монтаже труб это невозможно.

Подключить новый умывальник? Легко!

Циркуляционное и тупиковое ГВС

Циркуляционное ГВС в коттедже обеспечивает небольшую, но вполне реальную экономию воды при большом расстоянии от дальних точек водоразбора до водонагревателя: остывшая вода из труб бесполезно сливается в канализацию.

Давайте, к примеру, выясним, сколько воды мы сольем до ее нагрева при длине 20-миллиметровой полипропиленовой подводки в 12 метров:

  • Внутренний диаметр трубы с 2-миллиметровыми стенками — 16 мм, или 0,016 м;
  • Радиус — половина диаметра, или 0,008 м;
  • Объем цилиндра равен произведению квадрата его радиуса, высоты и числа π;

Формула расчета объема цилиндра

Внутренний объем подводки, таким образом, равен 0,0082×3,14159265×12=0,0024 кубометра, или 2,4 литра.

Расход воды через водоразборную арматуру

Кроме того, как мы помним, циркуляция ГВС обеспечивает непрерывную работу водонагревателей.

Однако автор позволит себе сделать пару замечаний:

Установка отдельного электрического бойлера на дальнюю раковину полностью решает проблему ожидания нагрева воды в тупиковой системе;

Компактный бойлер обеспечивает мойку горячей водой

Электрические полотенцесушители потребляют 40-100 ватт, то есть примерно столько же, сколько и циркуляционный насос.

Энергопотребление этого прибора — всего 80 Вт

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

  • 25 мм 30 литров/мин.
  • 32 мм 50 литров/мин.
  • 38 мм 75 литров/мин.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход – это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

  1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
  2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
  3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
  4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

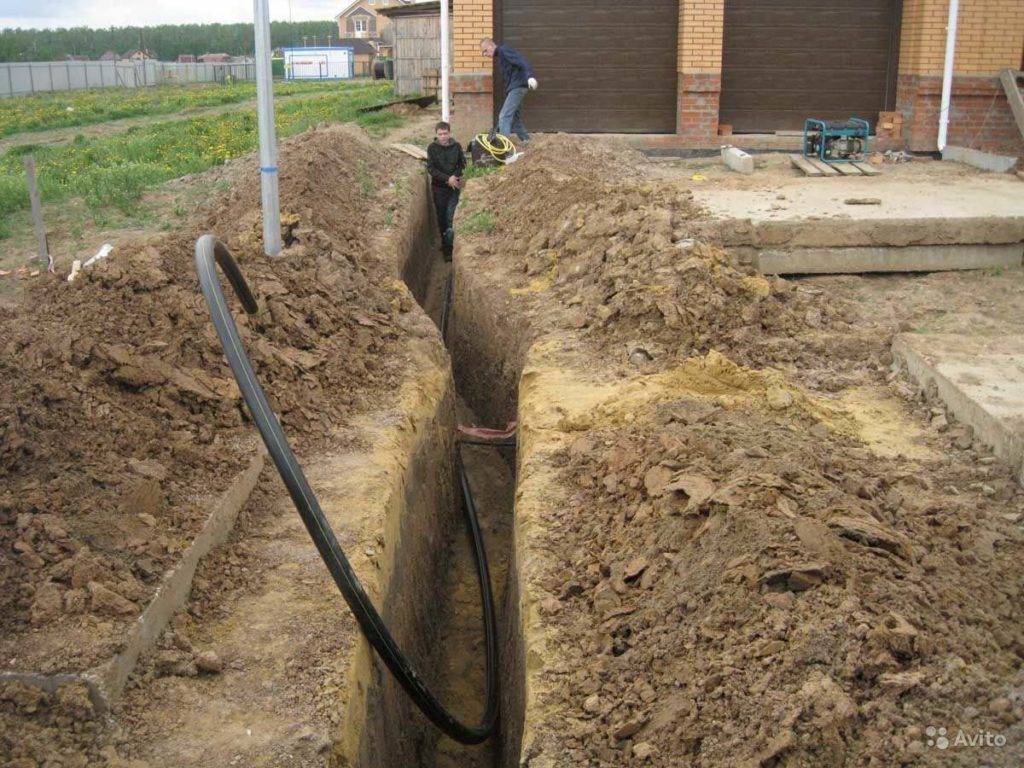

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

  • Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
  • Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

  • Пенопластовый утеплитель;
  • Стекловата;
  • Полистирольная «скорлупа»;
  • Базальтовая вата в цилиндрах.
  • Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

С чего начать?

Для установки систем водоснабжения первым делом нужно подсчитать метраж труб, а также количество фитингов. Если водопровод идет от главной трубы, то разводку воды для здания необходимо начинать с центральной линии, которая будет опоясывать строение по всему периметру. В этом случае метраж труб будет равен двум периметрам.

Если в доме стоит коллектор, то тогда отдельная линия должна идти к каждому отдельному крану. Метраж в этом случае определяется только по схеме, нарисованной на стенах, где будет идти разводка. Затем делается замер длины холодной и горячей линий.

Такая схема понадобится в случае, если система водоснабжения строится своими руками фактически с нуля. С помощью разноцветных мелков на стене нужно нарисовать схему, а также обозначить специальными знаками места, где будут находиться уголки, краны и тройники. Отдельно выделяется место для обратного клапана.

По угловым сопряжениям определяется число угловых фитингов. Количество вентилей рассчитывают по тому, сколько будет источников потребления. Дополнительно добавляется еще один – на смеситель. Количество тройников считается только при обустройстве самого водопровода и определяется по количеству находящихся в системе вентилей. После правильного подсчета и закупки всех материалов сделать разводку можно буквально за сутки.

Когда все комплектующие закуплены, можно переходить к сборке всех отдельных деталей в одну систему. Для начала нужно проложить траншею, ведущую к дому. Она должна быть установлена под углом, чтобы вода не застаивалась. Также стоит учесть и то, что в трубах, расположенных выше, чем на 50-70 см, вода будет замерзать в холодное время года.

Далее нужно подсоединить к скважине насос и установить систему водоснабжения. Можно обойтись трубами с холодной водой, но лучше делать все сразу. Далее делается разводка труб в помещении.

Сантехнические приборы можно подключать последовательно (актуально для небольших домов) или коллекторным методом (подходит для коттеджей). После этого устанавливается выбранный гидроаккумулятор и тройник. К нему монтируются две трубы. Такое количество идеально, поскольку одна из труб будет подавать питьевую воду, а вторая – ту, которая используется в быту. На первую трубу желательно установить фильтр для удаления всевозможных микробов и мелкого мусора.
