Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм2. Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса. Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Датчик давления.
5. Трубопровод.

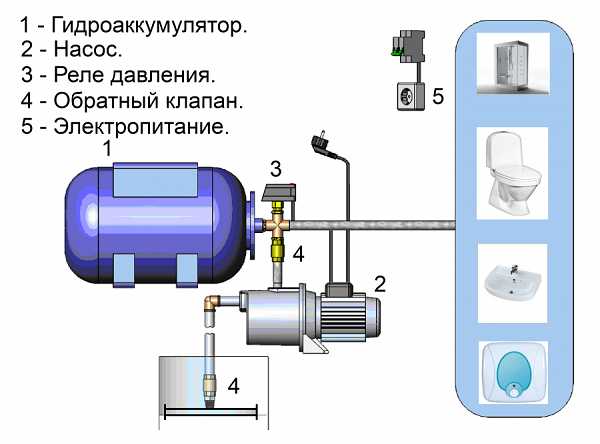

Схема установки реле

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Монтаж

Что еще следует учесть, когда планируется водонасосная станция? Установка ее производится недалеко от источника. При круглогодичном использовании для нее должно быть теплое помещение.

Трубы от колодца или скважины прокладываются в траншее ниже глубины промерзания грунта. При этом источник надежно утепляется. На обратный клапан устанавливается специальная сетка для защиты от загрязнений.

Насосная станция устанавливается на надежное основание, крепится болтами и заземляется.

Система заполняется водой, после чего включается насос. После того как давление поднимется до заданной величины, он должен отключиться и включается вновь по мере расхода воды.

Лучшие обычные поверхностные насосы

Ремонт насосной станции своими руками

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Залипание крыльчатки обычно случается после длительного простоя. Чтобы реанимировать агрегат, рабочее колесо нужно просто повернуть рукой, не забыв, конечно, отключить насос от электросети.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Замене подлежат и вышедшие из строя конденсатор с электродвигателем. Попытка перемотать обмотку двигателя самостоятельно может привести к ухудшению характеристик насоса.

Гидроаккумулятор

Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.

Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.

Старая и новая резиновые мембраны

Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.

Бытовка, оснащенная санузлом и душем, делает пребывание на дачной стройке комфортным. Бытовки дачные двухкомнатные с туалетом и душем – все от материалов до конечной отделки.

Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.

Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.

Реле

Очистка от грязи контактной группы и присоединительного патрубка у пользователей обычно затруднений не вызывает.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.

Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.

Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.

Учтите, что при уменьшении давления отключения уменьшится и объем воды, который насос сможет накачать в гидроаккумулятор. Чтобы исправить ситуацию, выпустите часть воздуха из гидроаккумулятора.

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от мембранного бака. Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в системе водоснабжения сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Регулировка реле давления

Итак, если вы определили, какой параметр и насколько хотите изменить, достаточно просто снять крышку с реле и слегка повернуть соответствующую гайку. Шнур питания перед этим нужно из розетки вытащить

Учтите, что малая пружина является более чувствительной, чем большая, так что подтягивать ее нужно осторожно. После регулировки снова включаем питание и проверяем по манометру, насколько изменились параметры реле. Если желаемое давление Р2 известно точно, можно пойти другим путем:

Если желаемое давление Р2 известно точно, можно пойти другим путем:

1. Сожмите насколько возможно малую пружину.
2. Включите насос, наблюдая за манометром. Как только стрелка остановится на нужной отметке, отключите агрегат, вытащив вилку из розетки.
3. Медленно откручивайте гайку малой пружины, пока контакты не перещелкнутся в положение «разомкнуто».

Аналогичным образом настраивается и Р1, если оно точно известно:

1. Отключив насос, немного откройте любой кран и сливайте воду, пока давление на манометре не упадет до нужной величины.
2. Медленно вращая гайку большой пружины, сжимайте ее, пока контакты не переключатся в положение «замкнуто».
3. Если контакты замкнулись раньше, чем следует, большую пружину нужно, наоборот, ослабить.

Таким же способом настраивают реле и в том случае, если оно полностью разрегулировано, например, пружины максимально ослаблены или сжаты до предела.
