Газопровод среднего давления как прокладывается

Основные составляющие газопровода

Голубое топливо поступает по газопроводам через специальные распределительные станции, где клапаны автоматических регуляторов должны снижать давление и обеспечивать его стабильный требуемый уровень.

Газопроводные сети состоят из:

• внутренней магистрали;
• наружной магистрали населенных пунктов;
• системы автоматизированного управления;
• средств электрохимической защиты;
• регуляторных пунктов.

Вариантов монтажа газопровода может быть несколько. Выбор способа монтажа зависит от многих параметров и конкретного случая. Учитываются климатические условия, застроенность участка и другие параметры.

Какие трубы можно использовать?

Современные газопроводы могут изготовляться из различных материалов, но к востребованным относятся только два из них: сталь, полиэтилен. Причем, в неоднократно упоминавшемся СП рекомендовано отдавать предпочтение трубам из последней разновидности материала.

Причина востребованности полиэтиленовых труб в том, что они не подвержены воздействию блуждающих токов и более устойчивы к коррозии. Благодаря чему сохраняют свои рабочие характеристики весь срок эксплуатации.

Перечисленные особенности важные – они снижают эксплуатационные расходы и делают газопровод более безопасным.

Для сравнения стальные трубы, согласно требованиям профильного СП, должны быть защищены от:

• подземной (грунтовой, почвенной) коррозии — это положение актуально для всех подземных газопроводов;
• коррозии вызванной, так называемыми, блуждающими токами — это правило действует в отношении подземных газопроводов;
• атмосферной коррозии — требование действует в отношении надземных газопроводов.

Защита труб и других элементов, изготовленных из стали, процедура обязательная.

Об этом сказано в СП 62.13330.2011, который ссылается на:

• ГОСТ 9.602-2005, где изложены требования по борьбе с коррозией в случае с подземными газопроводами.
• СНиП 2.03.11-85 – в этом документе указаны правила по защите надземных стальных трубопроводов.

В каждом из перечисленных документов повторяется требование о том, что меры по предотвращению коррозии обязательные.

Так в ГОСТ 9.602. 2005 написано, что укладка стальных труб любого газопровода невозможна, если они не покрыты защитным слоем, для создания которого используются:

• битумные мастики;
• каменноугольные мастики;
• полимерные рулонные материалы;
• полиэтиленовое напыление.

Более подробно вопрос изоляции стальных газопроводов мы рассмотрели в нашей статье: Изоляция стальных газопроводов: материалы для изоляции и способы их нанесения.

Для защиты от блуждающих токов используют катодную поляризацию. Она должна быть выполнена не позже 1 месяца с момента, когда стальной элемент конструкции был уложен в траншею.

Для надземных газопроводов борьба с коррозией должна начинаться еще на этапе проектирования. Так в СНиП 2.03.11-85 сказано, что даже конструкция опор должна быть разработана таким образом, чтобы уменьшить воздействие влаги, ее скопление. А также необходимо исключить скопление и застой агрессивных газов.

И без всего перечисленного газопровод к эксплуатации допущен не будет. То есть, защита от коррозии является не менее важным элементом создания газопровода, чем глубина траншей под газопровод при проведении трубы в частный дом или в любое другое здание.

В каких случаях не допускается использование полиэтиленовых труб?

Однако несмотря на все свои преимущества изделия из полиэтилена имеют и ограничения. Рассмотрим случаи, когда использование полиэтиленовых трубопроводов для транспортировки газа недопустимо:

• полиэтиленовые газопроводы не разрешается использовать в тех случаях, когда условиях конкретного климатического региона температура стенки трубопровода может опуститься ниже -15 °C. Такие показатели могут быть достигнуты в случае, если температура окружающей среды опускается ниже -45 °C;
• категорически запрещается использовать полиэтиленовые трубы для транспортировки сжиженного углеводородного газа, так как это разрушит их стенки и приведёт к аварийной ситуации;
• в сейсмоактивных районах, если магнитуда землетрясения превышает 7 баллов. Однако в случае если имеется возможность установления ультразвукового контроля за сварными швами, использование полиэтиленовых труб разрешается при 7 и более баллах;
• при монтаже надземных газопроводных коммуникаций;
• при прокладке коммуникаций, транспортирующих газ, наружного и внутреннего вида;
• при монтаже трубопроводов внутри тоннелей, каналов и т. д.
• стоит также отметить, что прокладка полиэтиленовых труб категорически возбраняется в случае, если газопроводная конструкция проходит над автомобильными или железными дорогами.

В газовых сетях с высоким давлением и проложенных наземным способом разрешается применять только стальные трубы

Совместная прокладка сетей паро- и газопровода

По заданию заказчика неоходимо провести рядом (на одних и тех же опорах) паро- и газопровод. Выписки из нормативных документов данному вопросу:

СП 42-102-2004 ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ГАЗОПРОВОДОВ ИЗ МЕТАЛЛИЧЕСКИХ ТРУБ

При прокладке газопроводов совместно с трубопроводами, транспортирующими агрессивные жидкости, газопровод следует прокладывать выше них на расстоянии не менее 25 см. При наличии на трубопроводах с агрессивными жидкостями разъемных соединений, арматуры, а также при прокладке с ними газопроводов на одной высоте следует предусматривать устройство защитных экранов, предотвращающих попадание агрессивных жидкостей на газопровод.

ТЕПЛОВЫЕ СЕТИ СНиП 41-02-2003 9. При пересечении тепловыми сетями сетей водопровода и канализации, расположенных над трубопроводами тепловых сетей, при расстоянии от конструкции тепловых сетей до трубопроводов пересекаемых сетей 300 мм и менее (в свету), а также при пересечении газопроводов следует предусматривать устройство футляров на трубопроводах водопровода, канализации и газа на длине 2 м по обе стороны от пересечения (в свету). На футлярах следует предусматривать защитное покрытие от коррозии.

А тут вроде оговаривается вопрос пересечения сетей, а не совместной прокладки.

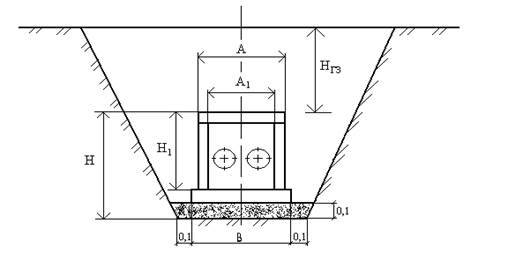

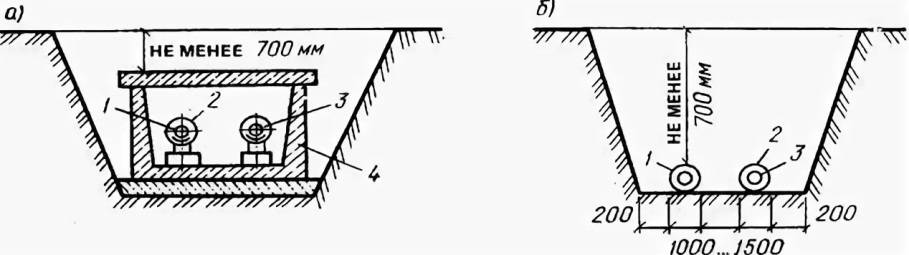

16.5 Совместная прокладка тепловых сетей с газопроводами в каналах и тоннелях независимо от давления газа не допускается.

Допускается предусматривать совместную прокладку с газопроводами природного газа только во внутриквартальных тоннелях и общих траншеях при давлении газа не более 0,005 Мпа.

Прокладка под-, а не надземная.

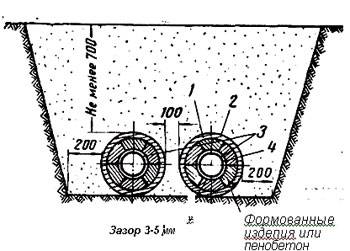

В этом же снипе (Тепловые сети) есть приложения с расстояниями, но опять же, там речь идёт только о подземной прокладке.

В итоге не найдено ни одного указания, где указано расстояние в свету между трубопроводами пара и газа при совместной надземной прокладке. Помогите докопаться до истины, может быть их вообще нельзя рядом проводить -__-

Параметры: Пар — 1,2 МПа, 210 град.; газ — 0.6 МПпа.

Пар это пар и к агрессивным жидкостям не относится!

ТЕПЛОВЫЕ СЕТИ СНиП 41-02-2003

9. При пересечении тепловыми сетями сетей водопровода и канализации, расположенных над трубопроводами тепловых сетей, при расстоянии от конструкции тепловых сетей до трубопроводов пересекаемых сетей 300 мм и менее (в свету), а также при пересечении газопроводов следует предусматривать устройство футляров на трубопроводах водопровода, канализации и газа на длине 2 м по обе стороны от пересечения (в свету). На футлярах следует предусматривать защитное покрытие от коррозии.

Речь идет о подземной прокадке газопровода и тепловых сетей!

И для уточнения опоры проектируемые или уже существующие (низкие или выкокие), если существующие то что на них лежит газ или тепло?

Источник

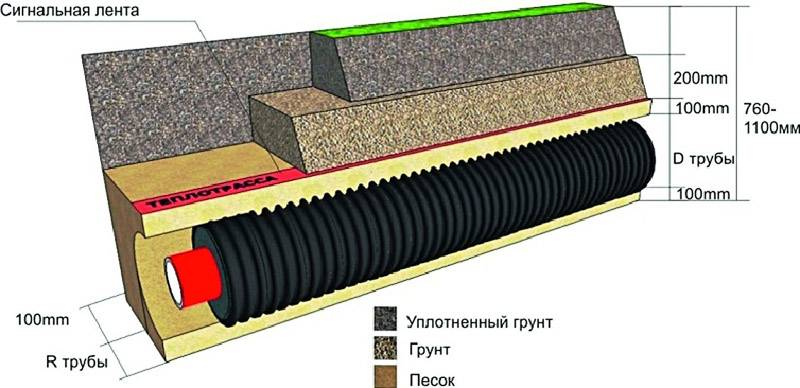

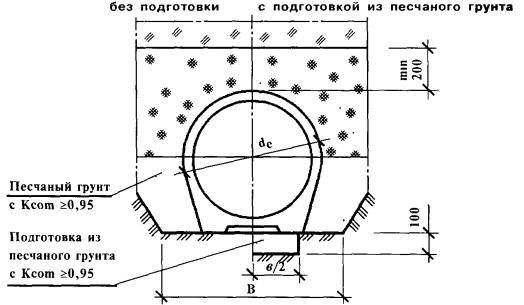

Минимальная глубина — заложение — газопровод

Минимальная глубина заложения газопроводов на проездах улиц с усовершенствованным покрытием ( асфальтобетонным, бетонным и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных покрытий — не менее 0 9 м до верха трубы.
 

Минимальная глубина заложения газопроводов в местах с усовершенствованными покрытиями ( асфальтобетонными, бетонными и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных дорожных покрытий — не менее 0 9 м от верха дорожного покрытия до верха трубы.
 

Минимальная глубина заложения газопроводов в не-пучинистых грунтах под проездами с усовершенствованными покрытиями ( бетонными, асфальтобетонными и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных дорожных покрытий — не менее 0 9 м до верха трубы.
 

Минимальная глубина заложения газопроводов на проездах с усовершенствованными покрытиями ( бетонными, асфальтобетонными и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных дорожных покрытий — не менее 0 9 м до верхней образующей трубы.
 

П-37-76 минимальная глубина заложения газопроводов в местах с усовершенствованными покровами ( асфальтобетонными, бетонными и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных дорожных покрытий — не менее 0 9 м от верха дорожного покрытия до верха трубы.
 

Допуская возможность повышения динамических нагрузок-транспорта в будущем, минимальную глубину заложения газопроводов, транспортирующих сухой газ, обычно принимают в 1 2 м от поверхности земли до верха трубы.
 

Допуская возможность повышения динамических нагрузок транспорта в будущем, минимальная глубина заложения газопроводов, транспортирующих сухой газ, обычно принимается в 1 2 м от поверхности земли до верха трубы. При наличии пучинистых грунтов глубина заложения должна быть ниже активной зоны пучения.
 

Однако выделение на улицах и внутриквартальных территориях зон, о которых можно утверждать, что они не будут использоваться для транспортного движения на всем протяжении срока службы газопроводов, затруднительно, поэтому практическое значение цитируемого положения невелико, и задача экспериментальной проверки возможности повсеместного уменьшения минимальной глубины заложения газопроводов до 0 6 м вне зависимости от динамических нагрузок не утрачивает своего значения.
 

Газопроводы, транспортирующие осушенный газ, могут укладываться в зоне промерзания грунта. При этом минимальную глубину заложения газопроводов на городских проездах в непучинистых и малопу-чинистых грунтах принимают по изложенным выше соображениям равной 0 9 м, а в грунтах средней и в особенности высокой пучинистости не менее активной зоны пучения.
 

Газопроводы, транспортирующие осушенный газ, могут укладываться в зоне промерзания грунта. При этом минимальную глубину заложения газопроводов на городских проездах в непучинистых и малопу-чинистых грунтах принимают по изложенным выше соображениям равной 0 9 м, а в грунтах средней и в особенности высокой пучинистости не менее активной зоны пучения.
 

Гидрозатвор на подземном газопроводе.

Глубина заложения подземных газопроводов определяется наличием в газе водяных паров и глубиной промерзания грунта. При наличии сухого газа минимальная глубина заложения газопровода может составить 0 8 м до верха трубы.
 

В городах в большей мере сказываются динамические нагрузки от тяжелого транспорта, а действие защитного снегового покрова снижается вследствие очистки улиц от снега и льда. По этим причинам вопросы допустимых минимальных глубин заложения газопровода на уличных проездах требуют другого подхода, чем на магистральных газопроводах.
 

В городах в значительно большей мере сказываются динамические нагрузки от тяжелого транспорта, а действие защитного снегового покрова значительно снижается вследствие очистки улиц от снега и льда. По этим причинам вопросы допустимых минимальных глубин заложения газопроводов в уличных проездах требуют несколько иного подхода, чем на магистральных газопроводах.
 

Глубина прокладки газопровода зависит от состава транспортируемого газа, почвенно-климатических условий, величины динамических нагрузок. Газопроводы, транспортирующие осушенный газ, могут пролегать в зоне промерзания грунта. Минимальная глубина заложения газопровода должна быть 0 8 м до верха газопровода или футляра.
 

Рекомендации по выбору газопроводных труб

Чаще всего газопроводы для честных домов и квартир обустраиваются из металлических изделий. Стальные трубы для газоснабжения характеризуются способностью отлично переносить внутреннее давление. Такой трубопровод полностью герметичен, что сводит риск утечки газа к нулю. Подбор труб осуществляется с учетом рабочего давления в газовой магистрали.

Условия в газопроводах могут быть следующими:

1. С низким давлением – до 0,05 кгс/см2.
2. Со средним давлением — от 0,05 до 3,0 кгс/см2.
3. С высоким давлением — от 3 до 6 кгс/см2.

Какие трубы используются для газопровода? Использование тонкостенных металлических труб разрешается только на газопроводах низкого давления. Этот материал обладает исключительно легким весом, что дает возможность обустраивать из него системы со сложной конфигурацией. Также тонкостенные металлические трубы отличают хорошей гибкостью: при необходимости придать такому изделию небольшой угол можно обойтись без трубогиба, сделав все руками.

Если нужно, такая труба для газопровода легко паяется. Кроме того, для стальных резьбовых труб можно применить специальные соединительные фитинги. Для соединения раструбных тонкостенных элементов используется только уплотняющее конопляное волокно.

Расстояние между газопроводом и ливневыми емкостями

            Специфика работы ливневых колодцев такова, что большую часть времени они простаивают. Однако, ситуация резко меняется с выпадением осадков или с началом весеннего таяния снега. Емкости наполняются водой, иногда возникает подтопление окружающей территории из-за избыточного количества стоков. При этом, нормативное расстояние от газа до канализации такое же, как и для хозяйственно-бытовых систем. Предусмотреть заранее пиковые нагрузки невозможно, поэтому правила разрешают проектировщикам регулировать этот вопрос, исходя из местных условий. Это разумно и целесообразно, поскольку есть регионы, где дожди идут с апреля до середины ноября, а в других местах осадков очень мало. Поэтому, определить расстояние от газопровода до колодца дождевой сети водоотведения правильнее прямо на месте. Чем больше отмечается количество осадков, тем дальше размещают системы подачи газа. Это позволяет защитить их от размывания, уменьшить опасность подвижек грунта.

Особенности выбора вида газопровода

Перед сооружением магистрали следует определиться с оптимальным вариантом, подходящим в конкретных условиях, и ознакомиться с правилами его прокладки. Так как все это влияет на финзатраты, эффективность и трудозатраты.

Поскольку, в первую очередь, газопровод должен быть надежным, то при выборе варианта необходимо учитывать такие моменты, как:

• коррозионная активность грунтов;
• плотность застройки;
• наличие блуждающих токов;
• особенности рельефа местности;
• вид покрытия дороги, если газопровод будет его пересекать;
• ширина подъезда;
• наличие водных преград и многие другие.

Кроме того, нужно определить вид газа, который будет поставляться. А также его количество – объемов должно хватать для удовлетворения потребностей всех потребителей.

Чтобы избежать сопутствующих рисков, а также лишних финансовых трат, прокладка любого газопровода должна начинаться с проведения специальных расчетов, результатом которых станет создание проекта

Следует позаботиться и о надежности поставок. Ввиду этого следует помнить, что кольцевой газопровод предпочтительней тупикового или смешанного. К примеру, если газ поставляется к, так называемому, неотключаемому потребителю, то выбирать следует именно указанный вариант.

Все перечисленные выше пункты игнорировать нельзя – каждый из них указан в документах, регулирующих вопросы, связанные с прокладкой газопроводов. Среди которых СП 62.13330.2011 и прочие.

Также нельзя забывать, что строительство, модернизация любых газопроводов должна осуществляться согласно схем газоснабжения. Которые разработаны на различных уровнях — от федерального до регионального.

Поэтому, перед началом проектирования владельцу здания, помещения необходимо:

• получить разрешение на газификацию в городском, районном архитектурно-проектном управлении;
• письменно обратиться в местный горгаз (райгаз) с целью получения, так называемого, технического задания, которое представляет собой свод информации, необходимой для создания газопровода.

И только после этого разрешается приступить к проектированию. Которое заканчивается согласованием в горгазе (райгазе).

Только после этого появится возможность приступить к прокладке газопровода. Который по готовности должен обеспечивать потребителей топливом в необходимом количестве и быть безопасным.

Тонкости прокладки газопровода к частному дому мы описали в следующей публикации.

Место проведения прокладки газопровода необходимо оградить и обозначить специальными знаками. Причем это правило актуально для всех случаев. Делается это для обеспечения безопасности

Прокладка наружных и внутренних газопроводов

Рассмотрим два варианта расположения газопроводных коммуникаций по отношению к жилым или же производственным постройкам:

Наружный. Такая прокладка, как правило, производится по двору частного дома или же в случае, когда труба примыкает к фасаду здания. Расположение газопроводной коммуникации наружным методом должно максимально ограничивать доступ посторонних лиц к ней. Для этого элементы конструкции располагаются на значительной высоте.

Наружный газопровод располагается на улице и к этим трубам доступ должен быть ограничен

Фиксация труб к фасаду здания является очень важным моментом. Фиксационные элементы должны быть надёжными, чтобы исключить возможность падения газовой трубы.

Внутренний. К внутренним, относят все газопроводы, проведённые непосредственно внутри зданий

Существует одно важное правило, которое необходимо запомнить: при монтаже газопроводных коммуникаций исключается любое декорирование труб, а также расположение их внутри стен. Это связано с тем, что такая коммуникация должна быть расположена так, чтобы к ней всегда был свободный доступ для профилактических осмотров или ремонтных мероприятий

Последовательность и правила монтажа

Выполнять монтажные работы следует по следующим правилам:

1. При подземной прокладке газовых труб оптимальной является глубина 1,25 – 2 м.
2. На участке ввода трубы в дом глубину следует уменьшить до 0,75 – 1,25 м.
3. Сжиженный газ можно транспортировать на глубине ниже глубины промерзания грунта.
4. При установке газового котла следует учесть, что одна единица оборудования должна обладать площадью помещения 7,5 м2.
5. Для установки котлов и колонок мощностью менее 60 кВт потребуются помещения не ниже 2,4 м.

Автономный источник газа на приусадебной территории проводится согласно специфическим нормативам безопасности. Это позволит гарантировать нормальное функционирование плиты, колонки и котла. Подземный резервуар должен размещаться от скважины не ближе, чем на 15 м, от хозяйственных построек — 7 м, а от дома – 10 м. Наиболее популярными разновидностями таких резервуаров являются емкости объемом 2,7 – 6,4 м3.

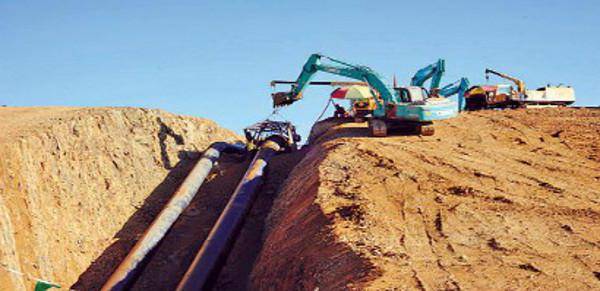

Правила прокладки подземных газопроводов:

1. Какие трубы применяются для газопровода в таком случае?При положительном результате исследования почвы на коррозийность от прокладки подземной коммуникации лучше удержаться. Исключение составляют ситуации, когда рядом проходят высоковольтные линии: в таком случае трубы проводят под землей с использованием дополнительной изоляции.
2. Если прокладывается трубопровод из полиэтилена, для этого используется продукция с высокой прочностью (ПЭ-80, ПЭ-100). Трубы ПЭ-80 способны выдерживать рабочее давление до 0,6 МПа: если этот показатель выше, лучше применить изделия ПЭ-100 или стальные трубы для газопровода высокого давления. Глубина заглубления в землю – не менее одного метра.
3. Коммуникации с рабочим давлением выше о,6 Мпа разрешается оснащать полиэтиленовыми трубами армированного типа. Требования по глубине закладки здесь также от одного метра.
4. На территориях, где будут проводиться пахотные работы или обильное орошение, глубина закладки газопровода увеличивается до 1,2 м.

Если придерживаться всех вышеуказанных требований и правил, обустройство подземного газопровода можно провести и своими руками.

Виды систем

Классифицируюся магистрали, предназначенные для подачи «голубого топлива», по нескольким признакам:

• виду газа (СУГ, природный);
• количеству ступеней регулирования давления (одно- или многоступенчатые);
• конструкции (тупиковые, кольцевые, смешанные).

В населенные пункты для использования владельцами домов и квартир поставляется в основном природный газ. СУГ (сжиженный) по магистралям транспортируется достаточно редко. В большинстве случаев его закачивают в баллоны. По трубам СУГ подается только при наличии в населенном пункте резервуарной установки или станции регазификации.

В городах и крупных поселках выполняется обычно прокладка газопровода многоступенчатого распределительного. Сборка одноступенчатого низкого давления обходится очень дорого. А поэтому монтировать такие системы целесообразно лишь в небольших деревнях. При сборке многоступенчатых газопроводов между ветками разного давления устанавливаются регуляторные пункты.

Что учесть при проведении газопровода?

Прокладка любого газопровода начинается с возникновения у инициатора ряда обязанностей.  Так, он должен организовать работы таким образом, чтобы во время строительства и эксплуатации система транспортировки «голубого» топлива была безопасной для людей, их имущества, животных, окружающей среды. А также следует соблюдать правила по контролю расхода газа.

Ответственность при нарушении требований

Если игнорировать нормативные требования, то человек становится нарушителем и высока вероятность понести за свои действия наказание. К примеру, получить штраф за самовольное подключение к газопроводу.

Не подключались? Но, чтобы попасть под санкции за указанное деяние не обязательно врезаться в трубу, а достаточно вести неправильный учет расхода энергоносителя.

Прокладка газопровода, его реконструкция – процедуры ответственные. Так как от их результата зависит не только комфортность проживания, но и безопасность

То есть достаточно случайно сломать, повредить счетчик или даже пломбу на нем. И согласно ст. 7.19 КоАП за такое правонарушение придется перечислить в бюджет немалые 10-30 тыс. рублей. Но еще более тяжелые меры воздействия предусмотрены в Уголовном кодексе. Так его ст. 215.3 гласит о том, что за самовольные действия размер штрафа может составлять 80-400 тыс. рублей. А, если деяния стали причиной несчастного случая, то исполнителя работ вполне могут лишить свободы на внушительный срок (до 8 лет).

Подробнее о штрафах за газ мы рассказывали в этом материале.

Как видим, государство серьезно относится к деятельности в сфере прокладки газопровода. В результате перед проведением работ необходимо получить соответствующие разрешения. А саму прокладку следует доверить компании, обладающей специальной лицензией. Специалисты которой и будут отвечать за полноту и качество прокладки труб, что поможет потенциальному потребителю избежать неприятностей.

Профильная нормативная база

Основным документом, регулирующим создание систем для транспортировки энергоносителя, является СП 62.13330.2011. Этот свод правил – актуальная версия востребованного СНиП 42-01-2002. Оба документа носят название «Газораспределительные системы».

Регламентируют строительство любых современных газопроводов десятки подзаконных актов. Систематизировать требования которых призвана актуальная редакция Свода правил Газораспределительные системы

Кроме того, необходимые требования содержатся в:

• ГОСТ 27751-88;
• СНиП 2.01.07-85.

В каждом из указанных выше документов изложены характеристики надежности, предельных состояний, расчетные значения нагрузок. Эта информация пригодится, если нужно определить толщину стенок трубопроводов или рассчитать прочность опор.

Как бороться с коррозией, вызванной агрессивностью грунтов или блуждающими токами, изложено в ГОСТ 9.602-2005. Если трубы будут проложены над землей, тогда следует ознакомиться с требованиями СНиП 2.03.11-85. В нем описано, как правильно защитить конструкцию газопровода от коррозии.

Выводы и полезное по теме видео

Первый ролик позволит понять, как прокладывают газопроводы по улицам населенных пунктов. А также разобраться с тем, что представляет собой горизонтальное бурение:

Этот видеоматериал дает возможность узнать о том, с какими проблемами сталкиваются при создании газопроводов в городах и любых других населенных пунктах:

Газификация зданий населенного пункта или ремонт действующего газопровода сделают жизнь более комфортной и безопасной. Но такого результата получится добиться только в случаях, когда все работы (проектирование, выбор комплектующих, закладка, пересечение с другими коммуникациями и прочие) сделаны правильно. То есть с учетом требований профильных руководящих документов. В противном случае можно ожидать неприятностей, включая санкции со стороны газовых служб.

Хотите дополнить изложенный выше материал полезной информацией? Или у вас остались вопросы по газификации населенных пунктов? Задайте их в обсуждении этой публикации – наши эксперты и другие посетители сайта постараются вам помочь.
