Полезная информация о монтаже кондиционеров своими руками

Выбор места

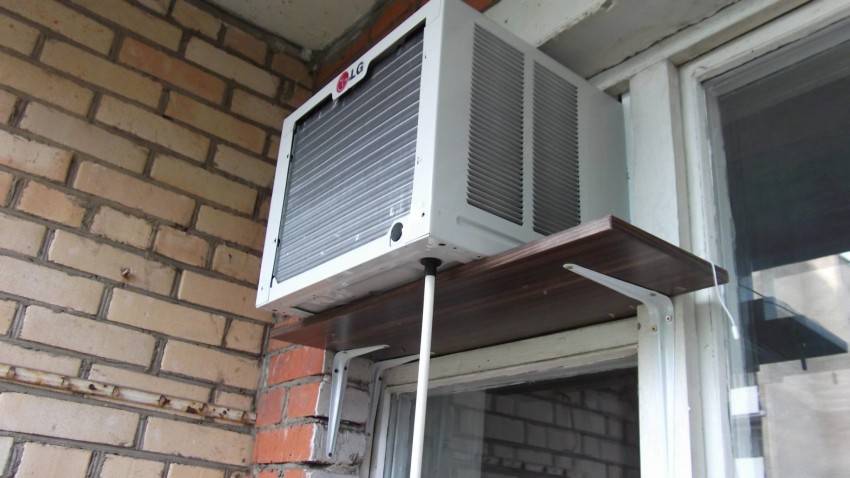

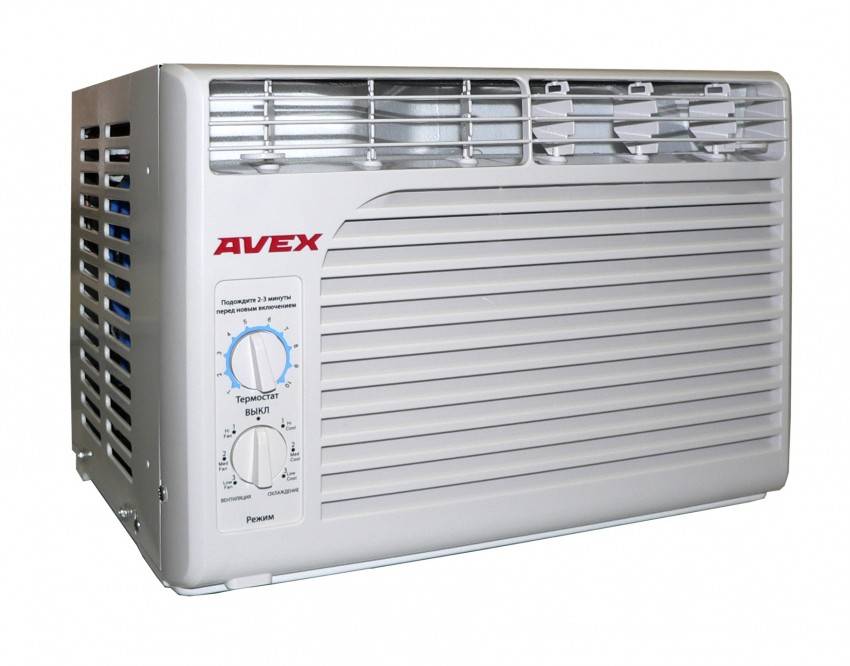

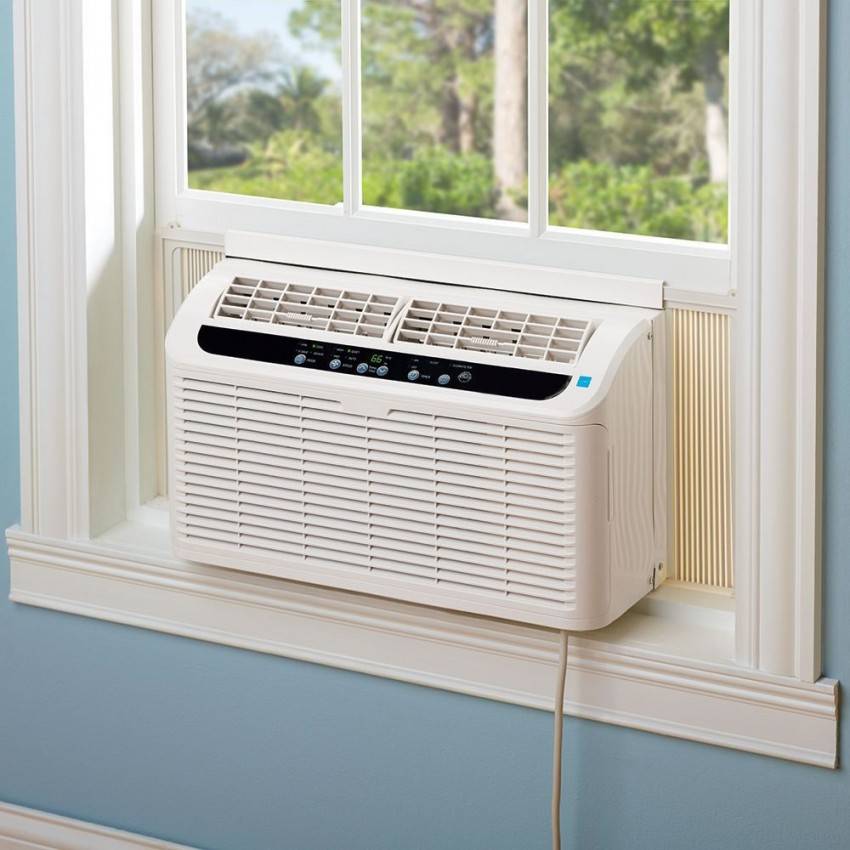

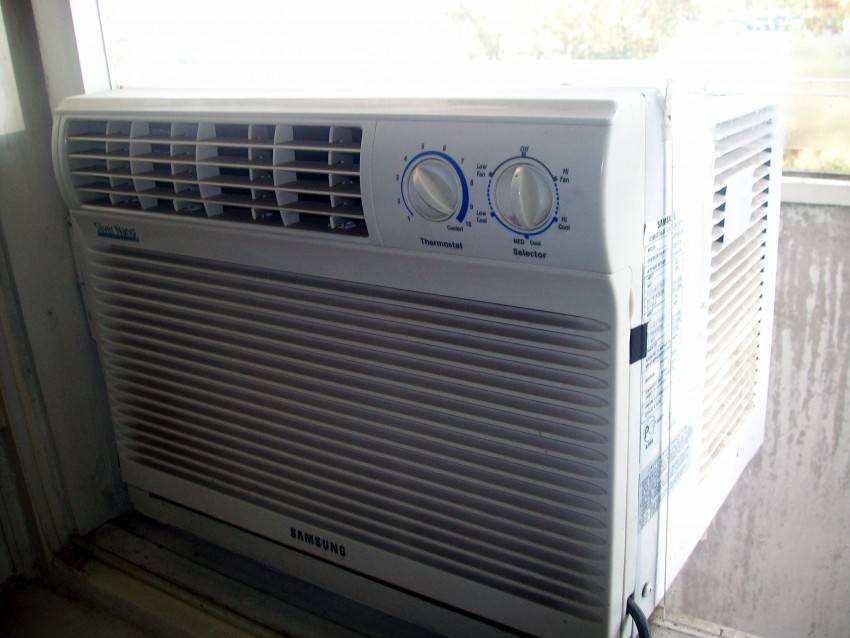

Для оконного климатизёра подберите комнату, где наибольше потребуется летняя прохлада: спальня или зала? В детской врачи не рекомендуют потоки холодного воздуха в жару.

Прежде чем будет произведена установка оконного кондиционера своими руками, задумайтесь над таким: вверху или внизу оконной рамы будет установлена ваша техника?

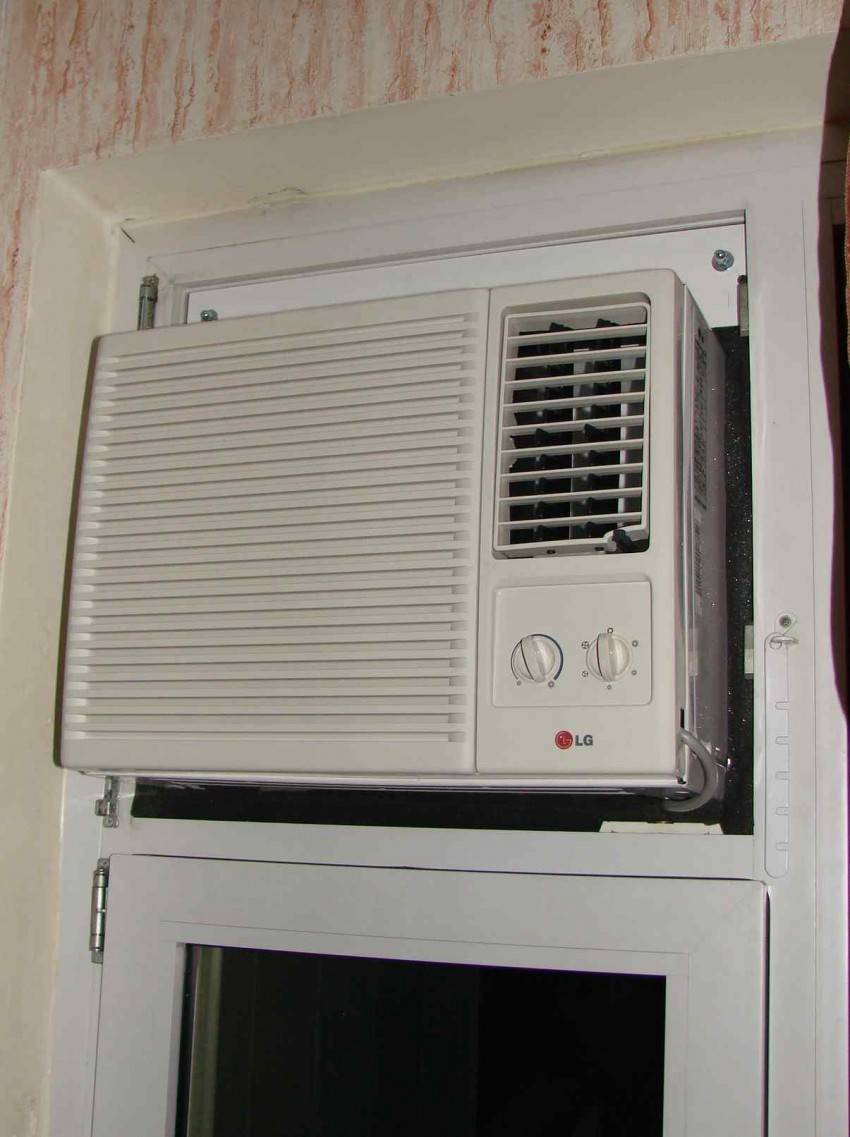

В деревянную легче – укоротив стекла на высоту агрегата, соорудив деревянную или алюминиевую перемычку. Как вариант использования ПВХ – заказать такую же часть рамы, но под кондиционер. Все части ПВХ-рам снимаются с креплений и навешиваются на них. Но придется раскошелиться на дополнительную сумму.

Схема установки кондиционеров несложная. Вставляется кондиционер в хорошо укрепленную раму с козырьком над агрегатом. У него есть вывод для слива конденсата. В комплекте не бывает отводного шланга. Подберите сами шланг под диаметр вывода и укрепите не жёстко с небольшим отводом от стены.

Для подключения охладителя к электросети требования несложные: наличие евророзетки и евровилки с третьим контактом для заземления, а также включение напрямую в стенную сеть, то есть, без дополнительного удлинителя на полу.

Как только прохлада не будет нужна, поменяйте раму с агрегатом на стандартную.

Демонтаж

Прежде чем осуществлять демонтаж внешнего блока, надо отсоединить медные трубки, но на практике их повторно не используют, т. к. наращивание их категорически запрещено. Надо отрезать их на расстоянии около 200 мм от штуцера и зачеканить срезы для полной герметизации.

Наружный блок

Инструкция гласит: после работы с медными трубками надо удалить теплоизоляцию, как правило, все мастера работают вдвоем, один внутри помещения, а второй снаружи. Таким образом, демонтаж производится быстрее: напарник отключил электроэнергию и теперь можно отсоединять провода в месте их подключения, предварительно пометив клеммы.

Трубки выпрямляются вручную, чтобы они без помех прошли через отверстия в стене, к ним прикручивают и конец кабеля для его удаления вовнутрь помещения.

После этого откручиваем гайки, которые удерживают наружный блок на специальных кронштейнах, вдвоем с помощником аккуратно снимаем блок и перемещаем его вовнутрь квартиры. В последнюю очередь снимаются кронштейны со стены здания.

Компрессор

Иногда производится демонтаж только наружного блока, например, если необходимо отремонтировать только компрессор, а внутренний блок кондиционера остается на месте. Во время аналогичных операций внутренний блок сплит-системы также не трогают.

Главное условие — правильно демонтировать компрессор:

• снимаем крышку с наружного блока;
• затем отсоединяются трубки всасывания и нагнетания;
• отключается вся электрическая проводка;
• откручивается крепеж конденсатора и вентилятора;
• удаляем из корпуса блока конденсатор;
• доступ к компрессору открыт — удаляем крепления и демонтируем его.

При таких действиях исключается риск нанести повреждения трубопроводам и появляется реальная возможность произвести ремонт других элементов, расположенных в корпусе наружного блока, при необходимости.

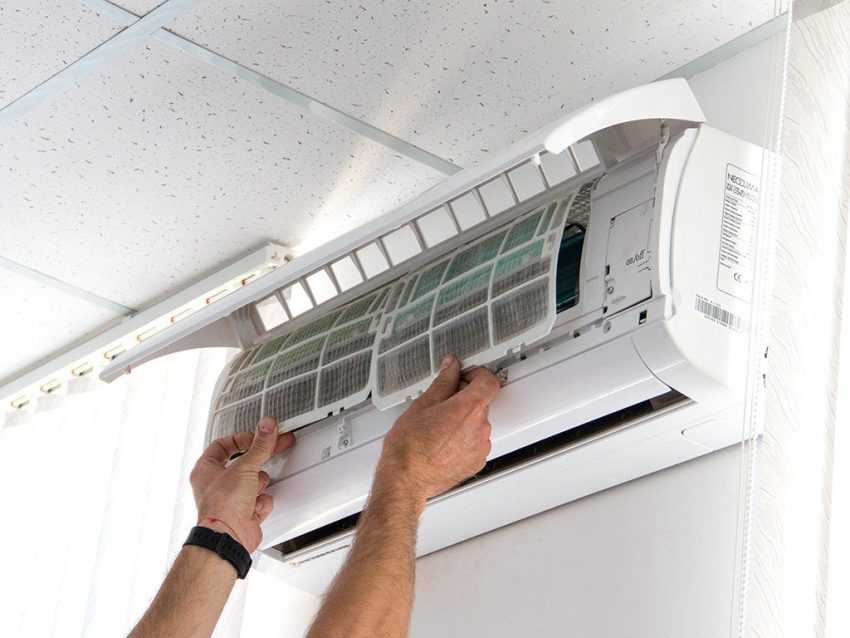

Внутренний блок

Демонтаж внутреннего блока кондиционера имеет свои весьма специфические нюансы, без знания которых все ваши усилия будут бесполезны, а в некоторых случаях неосторожные действия могут привести к поломке довольно нежных креплений, например, защелок испарителя или фиксаторов, удерживающих блок на направляющих.

Снять внутренний блок системы кондиционирования получится только после удаления лицевой панели, потом еще требуется отсоединить всю электропроводку, подводящие и отводящие трубки фреона

Разбирать сплетение проводов надо осторожно и без суеты. Но и это еще не все испытания — производители надежно закрыли доступ к защелкам испарителя, чтобы демонтаж проводили только специально обученные люди

Доступ закрывает крышка, фиксаторы которой довольно плотно прижаты к стене — к ним можно подобраться, используя две отвертки с очень тонким жалом. Ваш напарник должен придерживать во время этого трудоемкого процесса весь блок.

Сняв испаритель, можно открутить монтажную пластину, которая закрывает доступ к питающим изделие электропроводам и трубкам фреонопроводки, скрытых в специальном желобе внутри стены. Последним откручивают декоративный короб, который идет вдоль наружной стены до самого наружного блока.

Отсоединенные провода аккуратно скручиваются и складываются в отдельную коробку для транспортировки. В помощь домашним умельцам есть видео, как демонтировать кондиционер своими силами, не обращаясь к специалистам:

https://youtube.com/watch?v=vUIOsod1aKE

Монтажные инструменты и материалы

Раскрывать здесь принцип действия сплит-системы мы не будем, он подробно описывается на другой странице нашего ресурса. Для общего понимания: между двумя теплообменниками – внешним и внутренним, по трубопроводам движется хладагент (фреон) в жидком и газообразном состоянии, перенося тепловую энергию на улицу либо в дом в зависимости от выбранного режима (кондиционирование или нагрев).

Также нет смысла вносить в список каждую отвертку или ключик, подобный инструментарий у мастеровитого хозяина должен быть под рукой. Учтем лишь оборудование и приспособления, без которых смонтировать и запустить кондиционер самому нереально:

• перфоратор с алмазным буром либо коронным сверлом (зависит от материала стен) диаметром не меньше 45 мм;
• вакуумный насос;
• манометрический коллектор.

Специалисты по холодильным машинам, занимающиеся инсталляцией климатического оборудования, тут же спросят: а где набор для резки и развальцовки медных труб с шабером для зачистки (римером)? Ответ прост: новичку для одноразового монтажа сплит-системы мощностью до 3 кВт эти приспособления не нужны. Проще купить готовый установочный комплект, куда включены все необходимые элементы:

• 2 медных трубки заказной длины диаметром 6.35 мм (¼”) и 9.52 мм (3/8”) с правильно развальцованными торцами и надетыми гайками;
• каучуковая изоляция типа K-Flex (уже натянута на магистрали);
• шланг гофрированный для дренажа;
• электрический кабель на 4 или 5 жил сечением от 1.5 мм²;
• кронштейн для крепления наружного блока.

Почему для установки кондиционера в квартире лучше применять комплект. Во-первых, его цена сопоставима со стоимостью вальцовочных приспособлений и материалов, купленных по отдельности. Во-вторых, концы магистралей разделаны на станке, а не вручную, что способствует надежному соединению. Некачественная ручная развальцовка – ошибка большинства неопытных мастеров, ведущая к утечкам фреона и поломке компрессора.

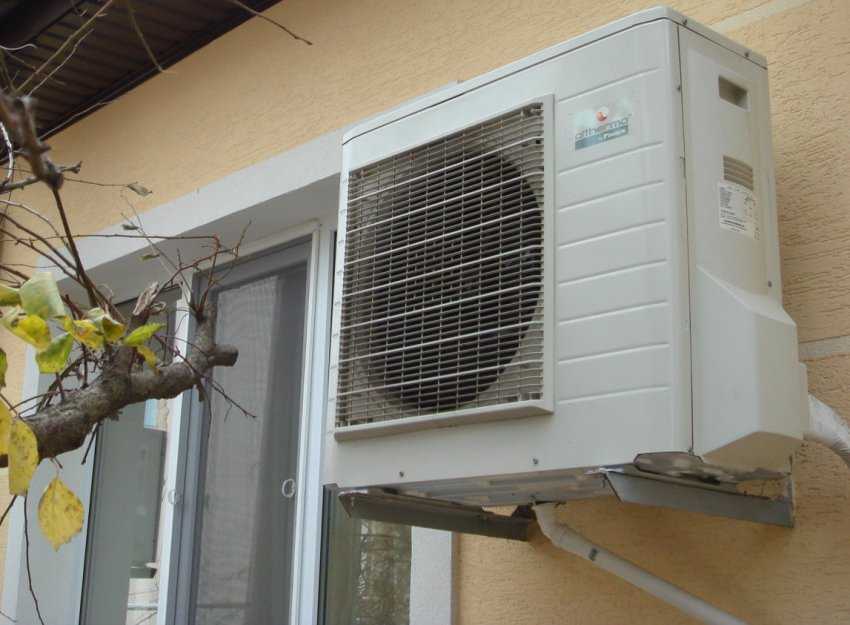

Установка наружного блока

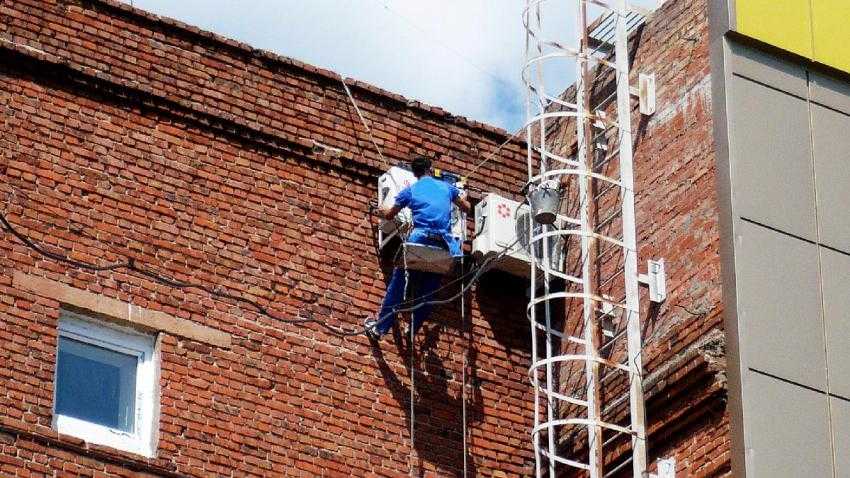

Устанавливать наружный блок на стену самостоятельно, начиная со второго этажа, настоятельно не рекомендуется. Почему? См. статистику МЧС и Минздрава в разделах: «Реанимация» и «Ургентная хирургия». К счастью, верхние этажи имеют балконы или лоджии.

На балконе наружный блок очень хорошо устанавливается на самодельных мелких (т.е. неглубоких) кронштейнах, см. рис. На любом балконе, как его ни поверни, всегда найдется северная или восточная сторона, как раз подходящая для кондиционера. Но даже при установке в лоджии «лицом» на юг козырек защитит наружный блок от прямых лучей солнца в самую жаркую пору дня, когда кондиционер как раз и работает.

При таком способе установки монтаж и техобслуживание кондиционера не вызывают затруднений и не создают опасности. Единственная неудобная операция – крепление блока к кронштейнам; ее придется делать перегнувшись через перила.

Для установки кронштейнов остекление придется на время снять, а корневые части кронштейнов врезать в нижнее обрамление рамы. Если же «корни» кронштейнов загнуть вниз в виде горизонтально расположенных «U», то можно обойтись без подкосов и не трогать обшивку балкона.

Фото установки кондиционера своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Техника безопасности при монтаже кондиционера

При установке кондиционера необходимо соблюдать следующие меры безопасности:

1. Блок не должен устанавливаться в непосредственной близости от потенциальных источников влажности или тепла.
2. Блок не должен устанавливаться рядом с дверным проёмом.
3. Повторимся, что воздушные потоки не должны направляться на человека.
4. Необходимо обеспечить слив конденсата, в противном случае возможно появление бактерий.
5. Блок устанавливается на крепкой стене. При монтаже используются специальная пластина и кронштейны, идущие в комплекте. Установка выполняется по уровню.

Многие работы, связанные с установкой бытового кондиционера, не требуют квалификации и выполняются самостоятельно. Если у вас есть навыки строителя или электрика, монтаж проводится без серьёзных затруднений.

Перечень инструментов и материалов

В комплект поставки сплит-системы не входят следующие установочные материалы, их потребуется докупить самостоятельно:

• кронштейн металлический подвески наружного модуля (можно сварить самому из стальных равнополочных уголков 35 х 3 мм);
• четырехжильный медный кабель типа ВВГ сечением 1,5 или 2,5 мм² в зависимости от мощности охладителя;
• трубки фреонопроводов медные диаметром 6.35 мм и 9.52 мм требуемой длины;
• каучуковый теплоизоляционный рукав типа K-Flex по длине магистрали;
• гофротруба дренажа (также подойдет металлопластик Ø16 мм);
• лента обмоточная ПВС либо ПВХ;
• пена полиуретановая – 1 баллон.

Помимо домашнего набора слесарных инструментов, установка кондиционера требует применения специальных приспособлений и оборудования:

• перфоратор с длинным буром или коронным сверлом по бетону;
• насос вакуумный;
• коллектор с манометрами и шлангами;
• приспособление ручной развальцовки медных труб и ножницы, не образующие металлической стружки.

Нередко в интернете встречаются инструкции, как устанавливать и запускать сплит-систему без вакуумного насоса, где воздух из трубопроводов и испарительного теплообменника выталкивается давлением фреона. Мы категорически не советуем следовать подобным рекомендациям и четко соблюдать технологию вакуумирования системы перед заполнением. Иначе компрессор может выйти из строя гораздо раньше положенного срока.

Как выбрать место для подключения внешнего блока кондиционера

С размещением наружного блока возникает гораздо больше проблем, поскольку не на всех зданиях на стенах можно устанавливать подобное оборудование.

В этом случае предусмотрено два варианта:

1. Установка климатического оборудования в помещении, предназначенном для этих целей, – кондиционерной.
2. Установка кондиционера через лоджию или балкон.

В зданиях, где запрещен монтаж климатического оборудования на фасаде, обычно балконы и лоджии застеклены. В подобных условиях очень трудно обеспечить оптимальные условия для работы кондиционера. Обязательно нужно организовать систему охлаждения, чтобы исключить перегрев оборудования. Также следует позаботиться об эффективном отведении воздуха, который уже отработан.

Внешний блок часто навешивается под окном или сбоку него.

Если же запретов на размещение климатического оборудования нет, то сплит-систему обычно закрепляют на стене или на балконном ограждении. Можно это сделать на фронтальной части или сбоку. Если предполагается установка кондиционера на балконе, который застеклен, внешний блок монтируется так, чтобы над ним была открывающаяся створка. В противном случае обслуживание сплит-системы будет проблематичным. На лоджии оборудование можно разместить только с фронтальной стороны.

Если в квартире нет ни балкона, ни лоджии, внешний блок навешивается прямо под окном или сбоку него. Делается это в том месте, где есть открывающаяся створка. Иначе обслуживание, чистка или демонтаж кондиционера своими руками будет невозможен. Для выполнения этих операций придется вызывать промышленных альпинистов.

Установка кондиционера на высоких этажах

Установка кондиционера на последних этажах дома может производиться на крыше. Расстояние между блоками будет примерно 15-20 метров. Сделать это можно с помощью подъемного крана и раздвижной лестницы.

Если этот вариант не подходит, то монтаж системы можно произвести на балконе или под навесом. В таком случае необходимо учесть следующие моменты:

1. Стены, где устанавливается система, должны быть прочными и выдерживать большой вес.
2. Не следует производить монтаж на газобетонных стенах.
3. Не крепить систему к вентилируемому фасаду, так как это приведет к шуму и вибрации.
4. Все должно быть установлено ровно и без перекосов.
5. Расстояние между внешним блоком и стеной должно быть не менее 10 см.
6. Не следует устанавливать кондиционер на застекленном балконе, так как это ухудшит его работу.
7. Обязательно над внешним блоком установить козырек, который сохранит целостность системы.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно.

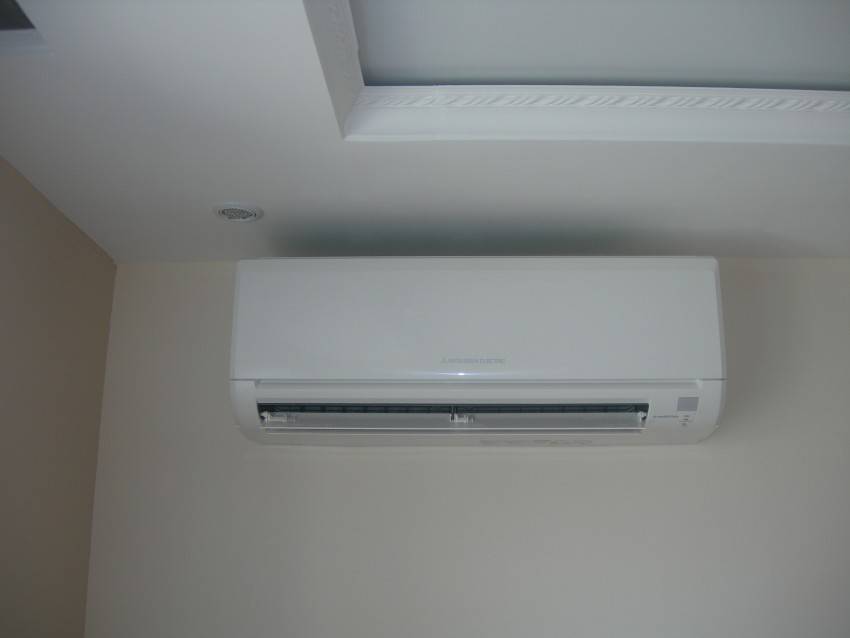

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам.На заметку! Чтобы стены не насыщались влагой, желательно применять трубы в теплоизолирующей скорлупе.

Как устанавливать кондиционер: выбор оптимального места для монтажа

Обычно с установкой кондиционера своими руками в частном доме проблем не возникает. Главное, чтобы наружный блок был закреплен на несущей стене. Если же монтажные работы будут производиться в квартире, придется считаться с соседями и придерживаться нормативов.

Для размещения внутреннего блока предусмотрены такие нормы:

1. Расстояние между сплит-системой и потолком – не менее 15 см.
2. Между кондиционером и стеной (левой или правой) – не менее 30 см.
3. Между сплит-системой и полом – 2,8 м;
4. Расстояние до ближайшего препятствия – не менее 1,5 м.

Наружный блок чаще всего монтируют возле окна. На первом и втором этажах здания конструкция располагается как можно дальше от прохожих. На этажах выше блок можно устанавливать сбоку окна или непосредственно под ним.

От правильно выбранного места установки кондиционера зависит эффективность и корректность работы техники.

Длина трассы между внутренним и внешним блоками не должна превышать 6 м. В противном случае в систему придется закачивать дополнительное количество рабочего вещества. Если расстояние между испарителем и компрессором составляет 1 м, то длина трассы должна быть не более 5 м. В этом случае все лишнее собирается в кольцо и прячется за блоком.

Это интересно! Каждый производитель предусматривает собственный максимум между блоками. Для фирмы «Панасоник» он составляет 3 м, а компания «Дайкин» рекомендует расстояние в пределах 1,5-2,5 м.

Для установки оконного кондиционера своими руками также предполагаются определенные требования. Конструкция размещается непосредственно на подоконнике. Для монтажа используется специальный кожух, который идет в комплекте с прибором, или в окно вставляется перемычка. Если не хочется портить стеклопакеты, оптимальным местом для такого кондиционера станет форточка.

Не рекомендуется монтировать оконный прибор в стену, если ее толщина составляет более 25 см. В этом случае заборные решетки могут быть заблокированы, из-за чего будет ограничен доступ воздуха, снизится эффективность кондиционера, а его детали выйдут из строя раньше срока.

Кондиционеры открытого типа нужно устанавливать на полу.

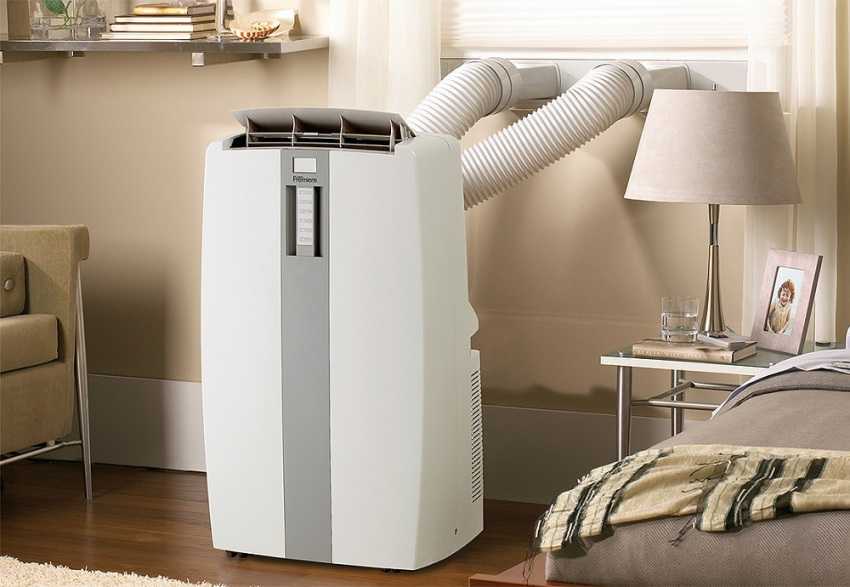

Требования к месту установки мобильного кондиционера своими руками зависят от типа прибора. Модели закрытого типа лучше располагать в углу помещения, на тумбе или полке. Приборы открытого типа, наоборот, нужно установить на полу. При этом воздуховод мобильных кондиционеров выводится через окно.

Распространенные ошибки

Наиболее часто при установке сплит-системы своими руками пользователи допускают следующие ошибки:

• размещают внешний блок на закрытом балконе;
• резкие изгибы магистральных трубок;
• укладывают дренажную трубку без уклона или с петлями и горками;
• концы магистральных трубок развальцованы неаккуратно;
• соединительные гайки магистралей затянуты слабо.

Размещать внешний блок сплит-системы в замкнутом помещении совершенно бесполезно. Наружный блок нагреет лоджию до предельной температуры, на которую кондиционер способен. После этого внутри квартиры прохлады так и не будет.

Резкие изгибы магистрали увеличивают нагрузку на компрессор. Кондиционер сильнее шумит и срок его службы снижается. При этом также снизится эффективность всей системы и кондиционер перестает выполнять свою работу.

Если дренажная магистраль уложена неаккуратно, вода не будет свободно стекать на улицу. Вместо этого она станет скапливаться в поддоне внутреннего блока и постепенно начнет просачиваться прямо в квартиру.

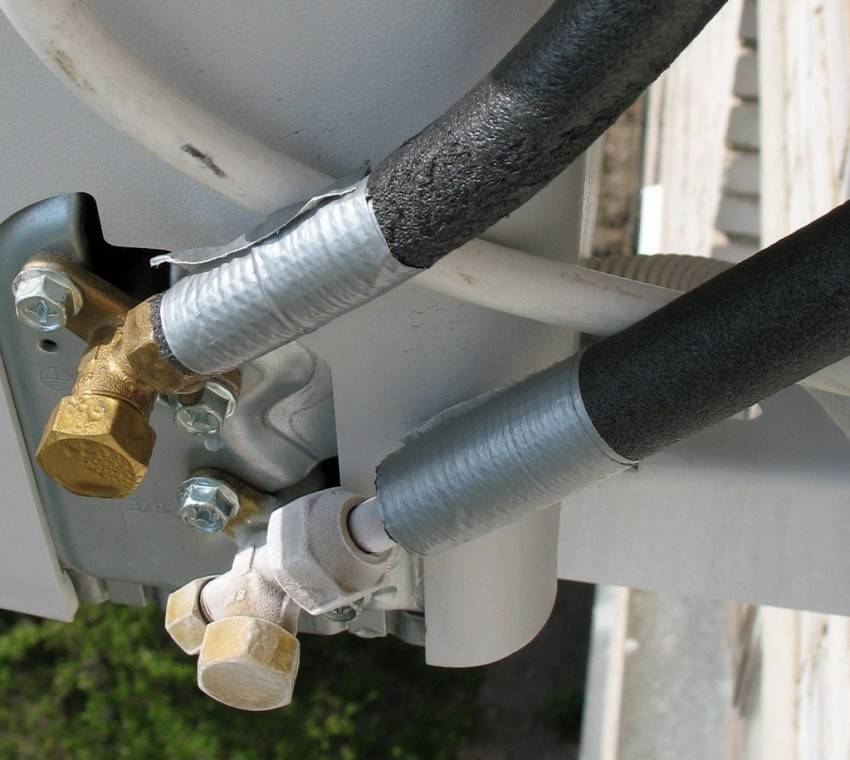

Если вальцовка выполнена неаккуратно или гайки затянуты недостаточно плотно, хладагент будет постепенно испаряться. Кондиционер постепенно перестанет производить холод и потребуется его дозаправка фреоном. Если не исправить брак в соединениях, сплит-систему придется постоянно заправлять хладагентом.

Далее смотрите видео с советами по установке сплит-системы самостоятельно.

Алгоритм работ

Когда домашний мастер уверен в своих силах и отлично знает, как подключаются различные бытовые приборы, то он смело может начинать работу по довольно простой схеме.

1. Подбираем набор необходимого инструмента и нужные материалы.
2. Изучаем предложенные производителем схемы.
3. Делаем прокладку кабелей, чтобы выполнить подключение клемм внешнего блока к аналогичным разъемам испарителя кондиционера.
4. Осуществляем проверку исправной работы всех составляющих изделия.

Выбираем розетку

Домашняя розетка должна соответствовать определенным требованиям:

• приветствуется наличие дифференцированного реле или надежного заземления;
• она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
• если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
• она должна подключаться к щитку через автомат защиты.

Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.

Подбираем провод

Для осуществления верного подключения кондиционера своими руками надо использовать провод только такого сечения, которое указано производителем индивидуально к каждой модели. Бытовые изделия требуют применения сечения в пределах 1,5— 2,5 квадрата (мм2), а сила тока при этом будет соответственно до 18 ампер и более.

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.

Провода не прокладывают рядом с трубами отопительной системы и газоснабжения, стандартное расстояние между коммуникациями не ближе, чем метр. Электрические жгуты, собранные в защитном гофре, укладывают в штробы, а закрепляют специальными хомутами.

При прокладке коммуникаций с применением коробов, для закрепления проводки используют клей и шурупы. Когда делают скрытую проводку, то в штробах кабеля закрепляют специальными хомутами, а потом заштукатуривают строительным гипсом, чтобы можно было быстро вскрыть при крайней нужде.

Подключаем испаритель

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

1. Удаляем декоративную переднюю панель.
2. Демонтируем крышку защиты, фиксатор кабеля в нижней части.
3. Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
4. С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
5. Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
6. Надежно укрепляем провод на выходе из коробки.
7. Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.

Оптимальный сплит с размещением блока на чердаке

Кондиционированный воздух в режиме как на охлаждение, так и на обогрев потребуется нескольким жилым помещениям квартиры. Однако оборудовать ее несколькими двухблочными кондиционерами с выносом внешних модулей в чердачное помещение будет затруднительно, даже если квартира на последнем этаже (т.е. расположена под чердаком непосредственно).

Поскольку от ее компрессорного модуля парные трубки идут к каждому «комнатному» блоку в отдельности, мощность внешнего блока должна быть заведомо высокой

Это важно!. Все просто: парные трубопроводы нескольких сплит-систем полностью перекроют вытяжной воздуховод

Чтобы этого не произошло, придется высверливать потолочную плиту под каждую пару трубок или готовить одно общее отверстие

Все просто: парные трубопроводы нескольких сплит-систем полностью перекроют вытяжной воздуховод. Чтобы этого не произошло, придется высверливать потолочную плиту под каждую пару трубок или готовить одно общее отверстие.

Возможно, эффективным вариантом будет оснащение жилых помещений климатической установкой с одним внешним и несколькими внутренними блоками – мультисплит системой. Хотя придется все равно тянуть несколько самостоятельных фреоновых магистралей вертикально вверх, охладить единственный компрессорный модуль все же будет проще.

Потребуется достаточно мощный мультисплит известной марки, способный работать при большом перепаде высот между модулями и прокачивать трубопровод длиною более 50 метров (с учетом соотношения вертикаль:горизонталь как  1:3).

Учитывая слабую интенсивность естественной вентиляции технического этажа, лучше использовать компрессорный сплит-блок с центробежным вентилятором, охлаждающим компрессор эффективнее, чем осевая вентиляционная установка.

Выводить на чердак «уличный» сплит-модуль с трубками в вентиляции из квартир, расположенных на предпоследнем уровне многоэтажки или ниже – этого делать не следует, поскольку воздухообмен в жилых помещениях определенно ухудшится.

Подсоединение блоков

После того как будут установлены и тщательно закреплены внутренний и наружный модули, их надо между собой правильно соединить. Между блоками будут проложены:

• электрические провода;
• медные магистрали (в теплоизоляции);
• дренажная трубка.

Нужно тщательно измерить длину фактически получившейся трассы, отрезать кабель и трубки. Электрический кабель отрезаем с некоторым запасом. Вполне достаточно 25-35 см. Для трубки предусматриваем запас около 1 метра.

Оконечные гайки на медные трубки лучше установить в помещении перед тем, как укладывать их в магистраль. Для этого нам понадобятся специальные инструменты: риммер и развальцовка.

С помощью риммера аккуратно снимите заусенцы с внутренней и наружной кромки трубки

Особенно важно, чтобы внутренний край был очень ровным.
Наденьте оконечную гайку.
Закрепите трубку в вальцовке так, чтобы край выступал над губками вальцовки на 1.5-2 мм. Зажмите трубку так плотно, чтобы она не сдвинулась и ни в коем случае не начала сжиматься.
Подведя конус к срезу трубки, плавными движениями начните вдавливать его в трубку

Постепенно усилие будет нарастать.
Закрутите конус настолько, насколько получится. При этом может потребоваться приложить значительное усилие.
Разобрав инструмент, проверьте качество получившегося «воротничка». Правильно выполненная воронка имеет аккуратные края без трещин и зазубрин. Блестящая кайма конуса воронки должна иметь одинаковую ширину.

Правильная обрезка и аккуратная вальцовка требует сноровки и навыков. По неопытности можно испортить концы, поэтому обязательно потренируйтесь на обрезках трубочек.

Теперь можно уложить трубки в магистраль. Предварительно на трубки надевается теплоизоляция и закрепляется скотчем. При укладке медных магистралей соблюдайте следующие правила:

• изгибы должны быть плавными;
• радиус изгиба – не менее 10 см;
• нельзя несколько раз изгибать и снова выпрямлять трубку;
• если разница в высоте установки блоков превышает 5 м, в нижней части трубки следует свернуть в кольцо. В нем будет улавливаться масло.

В комплект сплит-системы входит схема электрических соединений. Правильно соединить нужные контакты поможет то, что каждая жила кабеля имеет свой цвет. Учтите, что цвет жил вашего провода может не совпадать с тем цветом, который указан на схеме. Главное, чтобы контакты внутреннего и внешнего модулей были соединены в правильном порядке.

Дренажная трубка прокладывается так, чтобы был обеспечен небольшой постоянный уклон наружу. С внешней стороны свободный конец дренажной трубки крепится к стене с помощью хомутиков так, чтобы он не болтался, а капающий конденсат не попадал непосредственно на стену.

Медные трубки магистралей к внутреннему и наружному блокам также подключаются по схеме. Оконечные гайки надо закручивать с усилием 5-7 кг*м. Тогда медь трубки хорошо обожмется и затечет в малейшие неровности ниппеля. Это обеспечит полную герметичность соединения.

Второй этап – монтаж наружных блоков

Помимо этого, необходимо обязательно помнить, что крепить сплит-системы на железные огораживания к террасе (балкону) крайне не рекомендуется, могут также возникать очень частые вибрации. Когда вы хотите закрепить блоки перед самим окном и на стену, то при отсутствии крепких креплений здесь не встать. Чаще всего, установка начинается с окна. Если установка с окна невозможна (сбоку окна, на стене при отсутствии оного), то внешний блок монтируют с автовышек – это на порядок увеличивает стоимость на осуществление монтажа.

В случае, если у вас квартира располагается на 1-ом этаже, производители настоятельно рекомендуется вешать внешние блоки над землей на 2 метра, а также «спрятать» кондиционер в антивандальную металлическую решетку. В независимости от высоты, где устанавливается сам блок (внешний), вам стоит выполнить над ним небольшой металлический козырек.

Выводы и полезное видео по теме

Подробный видеоролик поможет разобраться в технологических нюансах установки кондиционера в квартире.

В инструктаже приведен перечень необходимых инструментов, отображен процесс монтажа сплит-блоков, организации кабель-каналов, подсоединения коммуникаций и ввода кондиционера в эксплуатацию:

Основная сложность монтажа кондиционера – установка тяжеловесного блока на фасад высотного здания. На этом этапе работ лучше воспользоваться услугами промышленного альпиниста. Остальные действия не требуют от исполнителя особых навыков. Главное – соблюдать технологию монтажа и следовать рекомендациям производителя.
