Виды картриджей, плюсы и минусы, принцип действия
Существует два вида картриджей, которые используются в конструкции смесителей: шаровой и с керамическими дисками. Каждый имеет свои конструктивные особенности.
Фото 1. Пример одного из множества видов кранов со смесителем в разрезе для изучения его внутренней структуры.
Шаровой
Картридж имеет вид полированного полого шара, с проточенными в нём тремя отверстиями. В полость шара (смесительной камеры) вода подаётся по соединительным трубкам. На их концах находятся подпружиненные уплотнители — сёдла. Движение ручки крана передаётся на шток шара, положение входных отверстий и проточек изменяется. Так происходит регулировка напора и температуры.
Плюсы и минусы
Достоинством такого механизма является его надёжность и простота конструкции. Металлическая смесительная камера редко выходит из строя.
В продаже имеются недорогие ремонтные комплекты, состоящие из уплотнителей. Именно они чаще нарушают работу устройства.
Замена резиновых или силиконовых прокладок необходима раз в два года, такой гарантийный срок устанавливают производители.
Одним из неудобств может стать прерывистый ход поворотной рукоятки. Это связано с конструктивными особенностями: уплотнители имеют широкую площадь соприкосновения с шаром. Плавная регулировка усложняется довольно большим трением.
Керамические диски
Распространённая модель, по праву занимает лидирующее место в устройстве смесителей. Материалы, из которых состоят современные картриджи — металлокерамика и пластик. Поэтому их называют керамическими.
Принцип действия
Регулирующим элементом этого картриджа являются полированные пластинки. В них имеются три отверстия: для раздельного подвода горячей и холодной воды и на вывод смешанного потока.
Во время движения ручки крана керамические заслонки смещаются относительно друг друга. Диаметр отверстий плавно изменяется.
При наклоне ручки до упора вправо или влево пластины по очереди закрываются, в излив поступает холодная или горячая вода. Если лапку смесителя поворачивать не до конца, отверстия подачи воды будут закрыты не полностью. Так происходит смешивание.
Справка! Керамические пластинки обработаны силиконовой смазкой, поэтому движение поворотной рукоятки происходит без рывков.
Плюсы и минусы
Неоспоримым достоинством этих устройств является удобство и долговечность использования. Этот узел является разборным, но, как правило, керамические картриджи меняют целиком, что очень удобно.
К недостаткам относят чувствительность к составу воды: крупные частицы могут быть «закушены» керамическими пластинками, что приводит к порче запорного картриджа. Со временем изнашиваются все части, которые двигаются относительно друг друга и плотность их прилегания становится меньше, поэтому кран начинает протекать.
Основные неисправности и причины поломки
Замена картриджа в смесителе крана подачи воды – задача в большинстве случаев довольно простая, но при этом очень важная. Для замены картриджа понадобится некоторая информация.
Составные части картриджа смесителя
Основные неисправности
- При открывании крана для подачи воды в одном и том же положении рычага температура подаваемой воды различная;
- Затрудненное регулирование рычага подачи воды;
- Полное перекрытие воды невозможно, вследствие чего вода льется тонкой струей;
- Регулирование подачи воды не происходит (течет горячая, либо холодная вода);
- Неполная регулировка подаваемой воды, вследствие чего вода льется только горячая, или только холодная.
После ознакомления с наиболее распространенными неисправностями, которые могут возникать и возникают в работе смесителей кранов. служащих для подачи воды, заслуживают внимания и не менее тщательного рассмотрения причины неисправностей картриджей смесителей.
Причины поломки картриджей
- Механические повреждения;
- Наличие в водопроводной системе песка, а также мелких частиц металла. Следствие – абразивные воздействия на детали картриджа, быстрый износ и последующий выход из строя рассматриваемой части крана.
Замена картриджа в смесителе на кухне и ванной

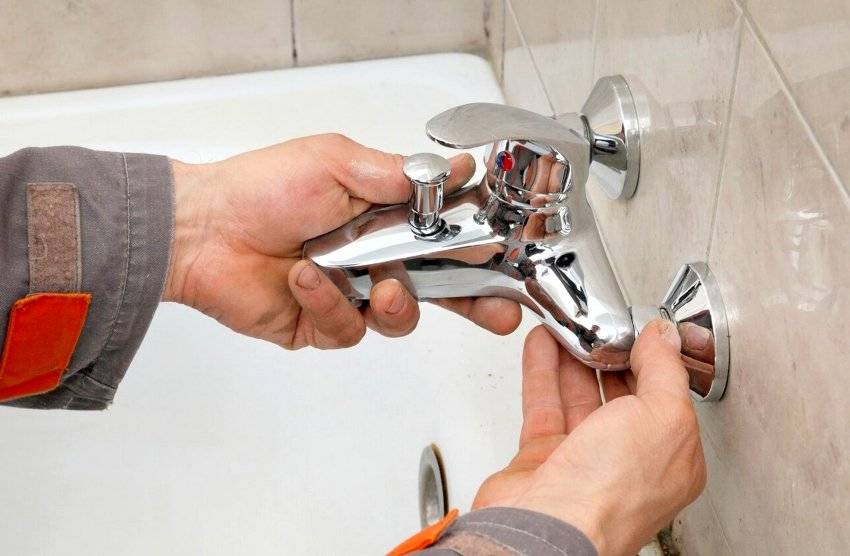

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.
Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):
- Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
- После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;
Демонтаж декоративной заглушки крана с помощью отвертки
- Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;
Так выглядит отверстие под декоративной крышечкой
- Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).
Снятие прижимной гайки в смесителе
- Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

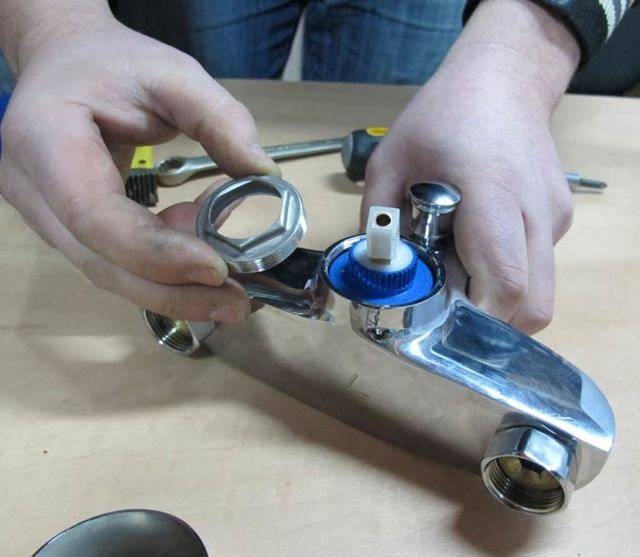

Смеситель с картриджем в разобранном виде
Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется
В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана
Кухонный смеситель Blanco TALOS-S
Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)
Как снять картридж

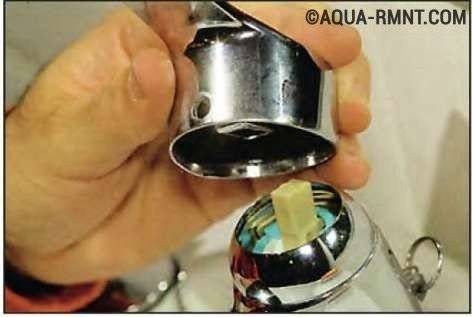

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.
Демонстрация снятия картриджа в разрезе
Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:
- Взять разводной ключ и повторить все действия по разборке, описанные выше действия до момента снятия ручки;
- Если рычаг не вынимается без усилий, то необходимо обвернуть его тканью и поверх материи установить ключ. Не прикладывая сильных усилий требуется выкрутить рычаг;
- Если это тоже не помогло, то, можно ударить по крану молотком в определенной точке – это поможет свернуть его в сторону или нанести на место соединения прогревающую жидкость WD-40;
Прикипевшая ручка в разрезе
- Иногда на форумах чтобы разобрать прикипевший смеситель и вынуть картридж, рекомендуют использовать метод прогрева. Чтобы разобрать кран таким способом, нужно резьбу прогревать газовой горелкой или баллончиком с открытым источником огня. Это хороший вариант достать ручку, но может повредить эксцентрик, к тому же, представляет некоторую угрозу для окружающих.
Установка картриджа в смеситель
Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:
- Первым крепится новый картридж. На его нижней части расположены выступы и отверстия. Выступами нужно попасть в пазы корпуса смесителя. При монтаже должен быть щелчок – если его не было, то было приложено не достаточно усилий;
Установка картриджа в смеситель
- Далее, прикручивается фиксирующая гайка и кольцо;
- После нужно установить рычаг смесителя и привинтить его;
Завинчиваем винтик обратно
- Отверстие под винт закрывается декоративной плашкой.
Установка декоративной плашки
Как поменять картридж в смесителе: последовательность выполнения работ
Перед тем как заменить картридж в смесителе, следует подготовить такие инструменты и материалы, как новый запорный механизм, плоская отвертка, разводной ключ, пассатижи, плотная резина.
На первом этапе перекрывается подача холодной и горячей воды, что предупредит затопление. Под поворотным рычагом расположена декоративная заглушка, которая просто вставлена в отверстие. Для ее демонтажа понадобится отвертка, с помощью которой необходимо вытащить элемент.
Под заглушкой расположен винт, держащий рычаг керамического запорного устройства. Его следует выкрутить, после чего аккуратно снимается крышка. Под рычагом находится прижимная декоративная гайка, которая легко выкручивается руками. Инструмент использовать не стоит, чтобы исключить повреждение наружной поверхности и резьбы. Под гайкой располагаются декоративное кольцо и обычная гайка, которая вывинчивается с помощью разводного ключа.
Рычаг и его элементы могут прикипеть к корпусу смесителя, что усложняет его демонтаж. Это последствие окисления элемента или возникновения ржавчины. Для решения такой проблемы можно место соединения полить горячей водой. В этом случае помогут также кислородосодержащие составы или уксус. Резьбовое соединение можно нагреть строительным феном.
На первом этапе с помощью отвертки демонтируется декоративная заглушка, которая просто вставлена в отверстие
Выкрутить рычаг можно с помощью ключа. Чтобы не повредить корпус изделия, на него предварительно следует надеть тканый материал. Иногда наносят удар молотком по крану в определенной точке.
Теперь можно вынуть сам картридж и осмотреть его. Для этого выполняют легкие покачивающиеся воздействия на элемент по направлению вверх и в сторону. В случае обнаружения трещин, сколов или других видимых повреждений его следует заменить на новое устройство.
Перед тем как заменить картридж в кране на новый механизм, внутреннюю область смесителя требуется очистить от загрязнений. В посадочное место устанавливают новый картридж, вставляя выступы устройства в пазы корпуса смесителя. О правильности установки элемента будет свидетельствовать характерный щелчок, для достижения которого понадобится приложить некоторое усилие. Затем необходимо прикрутить фиксирующую гайку и кольцо. Завершающим этапом является монтаж рычага с последующей его фиксацией с помощью винта. Далее отверстие следует закрыть декоративной заглушкой.
Прижимная декоративная гайка, которая находится под рычагом, легко выкручивается руками
Как заменить картридж в смесителе
Как заменить картридж в смесителе
Современная квартира или дом немыслимы без смесительного крана. Помимо того, что это очень удобное устройство, оно позволяет существенно экономить воду за счет быстрого легкого включения и регулирования. В основе большинства всех моделей смесительных кранов лежит картридж. Существует несколько разновидностей этих узлов кранового оборудования и все они, к сожалению, могут сломаться. Хороший хозяин в доме должен знать, как заменить картридж в смесителе.
Разновидности картриджей для смесительных кранов
Существует две основных разновидности картриджей для смесителей. Это дисковый картридж, изготовленный из металлокерамических пластин и картридж шарового типа. Сроки эксплуатации этих узлов примерно одинаковые. Наиболее распространены керамические дисковые картриджи, так как на их производство не требуется приобретения лицензии.
В любом случае и шаровой и металлокерамический картридж могут выйти из строя, а основной причиной такой поломки является плохое качество воды в трубопроводах. Перед установкой смесителей, оснащенных картриджами, в обязательном порядке смонтируйте в своей водопроводной системе фильтры грубой очистки для горячей и холодной воды. Частицы осадков, оторвавшиеся от стенок труб за много километров от вашего дома, могут попасть именно в вашу сантехнику и вывести ее из строя.
Картриджи в смесителях могут быть различных конструкций
Во многих современных смесителях уже присутствует система встроенной фильтрации, но установка дополнительного барьера для крупных частиц никогда не будет лишней.
Признаки неисправности картриджей
Абразивные частицы, которых особенно много в горячей водопроводной воде со временем могут повредить рабочие поверхности картриджей для смесителя. Признаком неисправности может стать любое затруднение в повороте рычага или регулирующего вентиля. Если рычаг вашего смесителя поворачивается или поднимается с трудом или даже со скрипом – самое время заменить картридж.
Устройство шарового картриджа для смесителей
В основе такого устройства лежит шар, в котором имеется три отверстия: два входных и одно выходное. Шар располагается между двух посадочных мест, которые изготавливаются из особо прочной фторированной резины. В резиновых «седлах» имеются отверстия для пропуска горячей и холодной воды. Вода в трубопроводе давит на шар и он надежно контактирует с посадочными местами. Но если в трубу водоснабжения попадают крупные и острые частицы, они могут вывести шаровой картридж из строя.
Перемещением рычага смесителя мы заставляем шар вращаться. Шар может занимать любое промежуточное положение, в котором отверстия в нем совпадают с входными патрубками полностью, частично или совсем не совпадают. В зависимости от взаимного положения отверстий в шаре и входных патрубков водопроводной системы задается температура и напор воды из крана.
Устройство шарового картриджа в смесительном кране
Конструкция крана с шаровым картриджем
Практически всегда шар и седла размещаются в едином корпусе, называемом картриджем, но имеются модели, где седла могут крепиться непосредственно к корпусу смесительного крана.
Разобранный шаровой картридж
Конструкция шарового картриджа
Как поменять картридж в кране
Замена конструкции

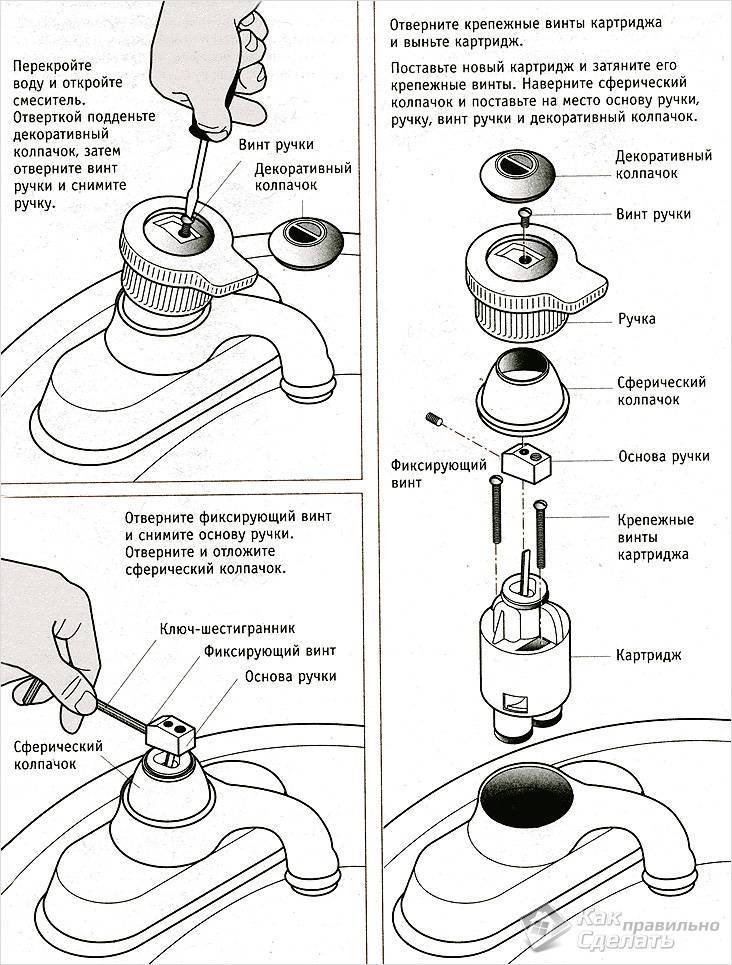

Неисправный картридж можно заменить своими руками без особых усилий, если придерживаться следующей схемы:
На корпусе смесителя или рычаге снять поддеванием плоской отверткой или ножом декоративную маркированную накладку.
Под пластиковой накладкой откроется винт, который нужно немного ослабить соответствующей отверткой или ключом шестигранником.
Рычаг переключения поднять и осторожно убрать. Если возникли трудности, опрыскать WD-40.
Открутить гайку, также предварительно обработав технической аэрозолью
Гайка имеет повышенную хрупкость, поэтому откручивать следует осторожно, не применяя излишней силы.
Добраться до картриджа – открутить прижимную гайку с помощью разводного ключа и достать его из углубления.
Место, где находилась сломанная деталь, необходимо тщательно очистить от грязи и отложений. К процедуре нужно отнестись серьезно, т.к. при остатках мельчайших частиц мусора, картридж все равно будет работать некорректно.
Новый механизм установить на подготовленное посадочное место.
Плотно закрутить прижимную гайку. Не нужно прилагать чрезмерных усилий, чтобы не сорвать резьбу.
Прикрутить на место вручную сферическую гайку.
Установить рычаг. Далее, закрутить винт, сильно не затягивать, чтобы рычаг свободно двигался.
Включить кран и проверить систему на протечки. Если таковые есть, нужно заново разобрать смеситель по известной схеме и устранить неисправность.
Поставить на место заглушку.
Чтобы не пришлось повторно разбирать кран из-за протечек при замене картриджа, рекомендуется поменять прокладки и уплотнители.
Замена деталей для всех смесителей проводится одинаково, независимо, где он установлен на кухне или в душевой кабине. Конструкция узлов соединения практически ничем не отличается.
Если смеситель имеет сложную конструкцию с наличием терморегулятора или датчиком движения, то работу по замене деталей лучше доверить специалистам.

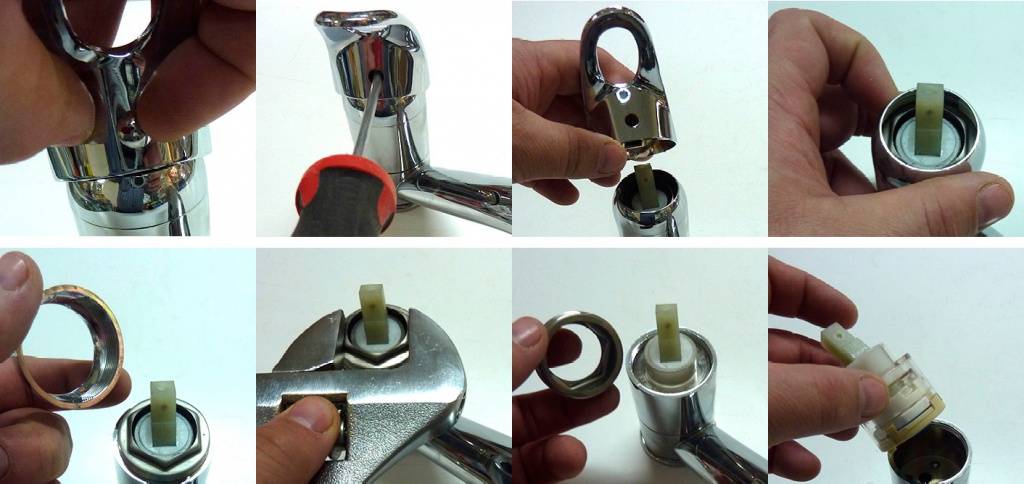

Как сменить своими руками: инструкция
Необязательно звать сантехника, чтобы заменить в кране картридж. Его установка не вызовет особых трудностей. Сложность задачи состоит лишь в том, чтобы правильно выбрать новый картридж. А это проще сделать, имея на руках старый, который нужно будет показать продавцу в качестве образца. Но сначала сломанную деталь необходимо извлечь из смесителя.
Инструменты, которые понадобятся:
- плоская отвёртка или шестигранник (зависит от типа стопорного винта);
- разводной или газовый ключ.
Перед тем как разбирать кран, перекрывают на входе холодную и горячую воду. Поднимают рычаг и выпускают остатки воды.

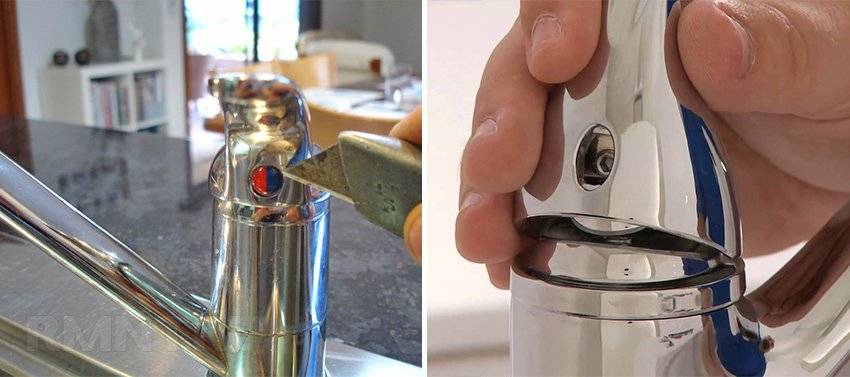

Плоской отвёрткой, кончиком ножа или просто ногтем поддевают и снимают декоративную заглушку на рычаге, под которой находится стопорный винт.
На декоративную заглушку нанесены синяя и красная метки
В зависимости от типа винта ослабляют его шестигранником или плоской отвёрткой.
Чтобы отвинтить рычаг, понадобится плоская отвертка или шестигранник
Движением вверх снимают рукоятку. Если рычаг прикипел к корпусу и не снимается, его сбрызгивают «жидким ключом» WD-40. Или применяют народный метод: поливают кран кипятком. Под действием тепла металл расширится, и рычаг снимется.
Ослабив фиксатор, снимают рычаг
Отворачивают вручную декоративную сферическую гайку, расположенную под ручкой. Применять силу, а тем более использовать гаечный ключ, не рекомендуется, поскольку эта деталь довольно хрупкая и может сломаться.
Вручную отвинчивают декоративную гайку
Под сферической гайкой находится ещё одна, которая прижимает картридж к корпусу
Её выкручивают разводным или газовым ключом.
Ключом откручивают прижимное кольцо
Движением вверх вынимают неисправный картридж и отправляются с ним в магазин покупать точно такой новый.
Сняв фиксирующую шайбу, вынимают сердцевину смесителя
Прежде чем поставить исправный картридж, кран чистят внутри от скопившихся за время эксплуатации известковых отложений, грязи, ржавчины, песка, иначе вновь приобретённая деталь не встанет на место.
Новый картридж устанавливают легко, без усилий
При установке картриджа следят, чтобы отверстия на нём и на корпусе смесителя точно совпали. Облегчить эту задачу призваны специальные метки в виде выступов на картридже.
Важно, чтобы отверстия на картридже и на седле смесителя точно совпадали
Собирают кран в обратном порядке: ключом затягивают прижимную гайку, руками завинчивают декоративную сферическую шайбу, ставят на место рычаг, затягивают стопорный винт и закрывают его заглушкой.
Собирают смеситель в обратном порядке
Открывают воду на входе и проверяют смеситель на отсутствие протечек.
Проверяют качество работы, пустив воду
Пользовательский рейтинг
Виды смесителей
Вода в квартиру поступает практически везде холодная и горячая, даже если при этом задействован домашний подогреватель. Но вот для пользования ее смешивают в разных пропорциях и на выходе смесителя на кухне или в ванной мы пользуемся теплой по своему желанию водой. Сантехнические комплекты, в которые входят все эти краники-носики-регуляторы-прокладки и крутки-винтки, имеют всего лишь чуть более чем полувековую историю и называют их очень точно — смесители. Но самым главным узлом смесителя является механизм регулируемой подачи потоков воды для смешивания. Известны три конструкции смесителей:
-
однорычажный, в котором единственная ручка управления позволяет управлять и напором воды и ее температурой путем подъема/опускания и поворота ручки. Узел, который управляет потоками воды в зависимости от положения ручки, называется картридж.
- двухвентильный, в котором две ручки перекрывают каждая свой поток воды при помощи резиновой или керамической кран-буксы. Поворачивая рукоятку управления мы увеличиваем или уменьшаем соответствующий поток, которые смешиваются и попадают на выход. Эти смесители хороши тем, что нечувствительны к хлорированной воде и достаточно просты в ремонте.
- смесители термостаты— последний писк, точнее, крик моды — по заранее выставленному значению требуемой температуры поддерживают ее невзирая ни на что.
Наибольшее распространение получили однорычажные смесители с картриджем— внешне очень простые, привлекательные дизайном и удобные в использовании. Они имеются в ассортименте всех производителей — и брендовых и не очень.
