8 советов, какие трубы для газопровода выбрать: диаметр, материал

Как выбрать хорошие детали для газопровода?

Находясь в поиске ответа на вопрос «какие трубы из пластика лучше для газа?» стоит исходить из того, под каким давлением будет эксплуатироваться система. Газотранспортная конструкция может относится к одной из следующих категорий:

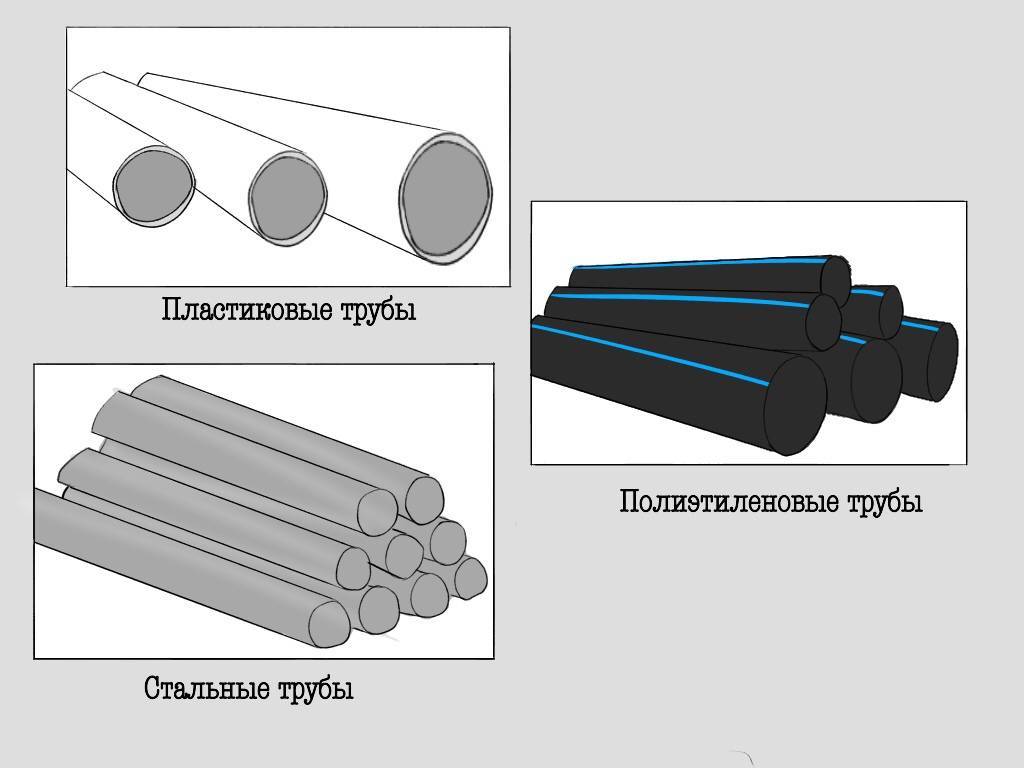

Детали из металла и пластика

• Категория № 1. К этому разделу относятся системы, работающие под высоким давлением и изготавливающиеся исключительно из стали.
• Группа № 2. Внутригородские транспортировочные системы. Оптимальное давление для работы таких систем — 0,3 – 0,6 МПа, для их создания допустимо применение толстостенных пластиковых деталей.
• Перечень № 3. Давление газа — от 0,005 – 0,3 МПа. Применяются такие системы для передачи газа от распределителя на определенное количество высотных домов, благодаря чему газ и появляется в квартире потребителя. Применение полимерных деталей считается допустимым, проводить газ пластиковыми трубами можно.
• Последняя подгруппа — это всевозможные подводки внутри квартир. Давление здесь минимальное и применение рассматриваемых изделий считается допустимым.

Какие трубы и для чего смотрите в этом кротком видео:

https://youtube.com/watch?v=fKf2kG7gHvw

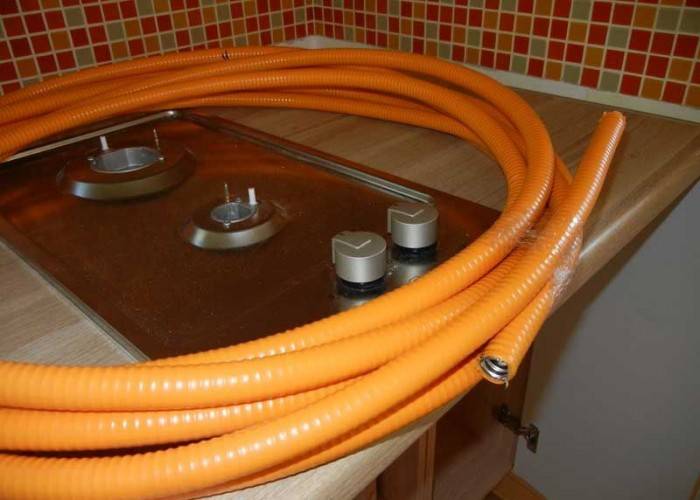

Оправданность использования металлопластика для подачи газа

Стоит подробней разобраться в вопросе, можно ли использовать металлопластиковые трубы для газа.

В настоящее время в газовой отрасли все еще довольно востребованными остаются стальные и медные трубы. Появление альтернативных вариантов было лишь вопросом времени, так как требовался материал, монтаж которого осуществлялся бы с меньшими усилиями, при этом достигалась бы высочайшая безопасность и долговечность.

Не секрет, что стальные газовые трубы отличаются значительной сложностью при монтаже, при этом они легко окисляются в агрессивных средах, и к тому же, они требуют больших затрат на обслуживание.

Металлопластиковые газовые трубы могут обеспечить:

• Большую продолжительность эксплуатации – выше 50 лет, трубы 2-го поколения способны прослужить свыше 100 лет.
• Легкость работ по монтажу и невысокий вес по сравнению с трубами из иных материалов.
• Ввиду гладкой внутренней поверхности, обеспечивается большая пропускная способность пластиковых труб для газа в доме.
• Экономичность. Для обустройства трубопроводов требуется минимум фитингов, так как трубы не деформируются при сгибании.
• Универсальность.
• Присутствие в продаже обширного ассортимента сечений труб и фитингов – можно присоединить множество разновидностей газового оборудования.
• Возможность прокладки скрытого трубопровода, что дает возможность подключать газовое оборудование в какой угодно точке помещения.

Требования к дымоходу газовых котлов

Сегодня при строительстве дымоходов для газовых котлов используют различные материалы, большинство из которых нецелесообразно. Качество исполнения также оставляет желать лучшего.

Дымоход из асбестоцемента. В прошлом такие дымоходы не имели альтернативы. Их основное преимущество — невысокая стоимость.

Недостатки:

• монтаж производится исключительно на вертикальных участках труб;
• большой вес и длина, что усложняет установку;
• стыки не герметичны;
• образующаяся влага впитывается в стенки;
• температура отходящих газов не выше 300 ºС.

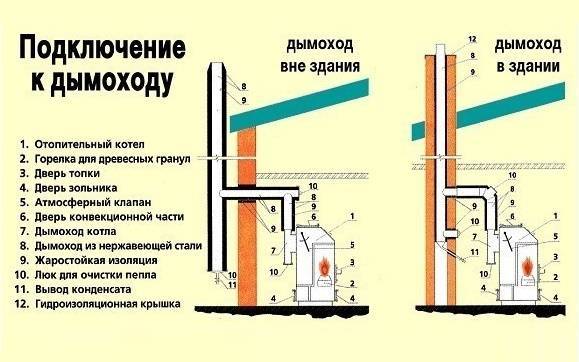

Важно правильно подключить котел к дымоходу. Для этой цели используется тройник

Обязательно наличие конденсатоотводчика и люка для чистки.

Кирпичные дымоходы. Этот материал не рекомендован для обустройства систем с газовыми котлами. Согласно требованиям, обозначенным в сборнике СНиП 41-01-2003, дымоотводные каналы для газоперерабатывающего оборудования должны быть гладкими и относящимися по газоплотности к классу П.

Если по характеристикам газоплотности кирпичный дымовой канал вполне подходит, то о гладкости стенок внутри трубы речи вообще не может быть. Даже если швы кирпичной трубы идеально отшлифованы раствором заподлицо с кирпичной кладкой, в ходе эксплуатации рельеф все равно появится из-за разницы в плотности материала и связующего вещества.

Идеальным решением станет установка внутри кирпичного канала металлической гильзы или сборка ее из керамических модулей. Кирпичная труба с металлической или керамической вставкой внутри прослужить может без проблем более 30 лет.

С этой же целью подойдет футеровка из фуранфлекса. Этот полимерный рукав изготовлен из композита (пластмасса, армированная высокопрочными волокнами). Он устойчив к кислотному конденсату, обладает невысокой теплопроводностью. Допустимая температура использования — до 200 ºС.

Керамические дымовые каналы. Этот материал отличается прочностью и долговечностью. Дымоход из керамики устойчив к агрессивным кислотам, прост в обслуживании и пожаробезопасен.

Керамика способна быстро нагреваться и долго остывает. Установка такого дымохода требует участия специалистов. Минусом является высокая стоимость.

Оцинкованные и стальные. Под воздействием влаги сталь ржавеет. Максимальный срок годности таких труб — до трех лет. Оцинкованные дымоходы, защищенные слоем цинка от ржавления, служат пять и более лет.

Трубы из нержавеющей стали. Безупречный выбор для обустройства дымового канала газового котла. Его установка обойдется в несколько десятков раз дешевле, чем сооружение кирпичного дымохода. Стенки гладкие, на них не будет оседать сажа и смолы, газоплотность достаточно высока.

Для сборки дымохода можно приобрести набор однослойных модулей или купить элементы сэндвич-системы. Собрать такую конструкцию можно без особых усилий собственными руками. Главное – соблюдать направление при формировании соединительных узлов.

Преимущества дымоходов из нержавеющей стали:

• благодаря круглому сечению и гладкой поверхности обеспечивают хорошую тягу;
• герметичны;
• в них быстро преодолевается порог конденсатообразования;
• просты в обслуживании;
• пожаробезопасны;
• долговечны.

Немаловажно также качество стали, сварочного шва, стыков между элементами

Герметизируя швы, нужно большое внимание уделить герметику. Некоторые марки «каменеют» и растрескиваются во время эксплуатации

Часто не учитывается тот факт, что ремонт дымохода стоит значительно дороже, нежели грамотный монтаж на этапе установки газового оборудования

Часто не учитывается тот факт, что ремонт дымохода стоит значительно дороже, нежели грамотный монтаж на этапе установки газового оборудования.

Какие бывают пластиковые трубы

1. Поливинилхлоридные, или ПВХ, трубы являются наиболее известными. Их распространение на рынке обусловлено во многом их доступной ценой, ведь они сравнительно дешевые. Правда, в процессе использования в результате химического разложения эти изделия выделяют токсичный хлорэтилен. По этой причине они непригодны для использования в системах водоснабжения.
   Для канализационных приспособлений эти трубы подойдут в качестве дешевого аналога чугунным. Являясь легкими и дешевыми, они заменят своих предшественников без проблем.
2. Полиэтиленовые трубы являются более выгодным вариантом, особенно для тех, кто хочет устроить систему холодного водоснабжения.
   Материал этих труб в изолированном виде является устойчивым. Температура жидкостей или газа, которую могут переносить эти изделия, достигает -25 градусов. Это намного меньше, чем у других аналогов из пластика. К сожалению, в неизолированном виде полиэтиленовые трубы теряют прочность и, следовательно, свою эффективность.
   Подводя итог, следует сказать, что этот вид труб подходит, только будучи в изолированном виде и только для холодных условий передачи.
3. Металлополимерные трубы являются аналогом предыдущих, однако полиэтиленовый слой находится в глухой изоляции. Выгода покупки заключена как раз в многофункциональности этого вида.
4. Полипропиленовые трубы являются одним из самых продвинутых вариантов на современном рынке пластиковых труб. Дело в том, что полипропилен является химически малоактивным. Поэтому ему не нужна изоляция. То есть он обладает высокой устойчивостью к внешним воздействиям, а значит, допустим к использованию в различных условиях.

Невысокая теплопроводность полипропилена не дает образовываться конденсату, а значит, транспортировка газов или жидкостей через подобные трубы не повреждает само передаваемое вещество. Также можно изготовить трубы любой длины и диаметра, поэтому они пригодны для действий любых масштабов.

Преимущества использования в прокладке газопровода

Подключение к устройству

Свое место пластиковые трубы получили в строительстве газопроводов, обладая массой достоинств:

• Трубы из пластика готовы прослужить намного дольше металлических.
• Они не взаимодействуют с почвой и не проводят ток, что допускает их катодную незащищенность.
• По своей массе газовые трубы, состоящие из полиэтилена, легче металлических в разы, поэтому строительство газопроводов протекает быстрее.
• Цены на такие трубы ниже, поэтому строительство газовых труб из полиэтилена намного выгоднее.
• Замена пластиковых газовых труб осуществляется быстрее, благодаря доступности и легкости монтажа новых. И это еще один плюс, так как в случае выхода из строя чугунных труб, без газа могут на недели остаться десятки и сотни людей.

Газовые полиэтиленовые трубы имеют низкое давление (далее ПНД). Они способны транспортировать воду и газ на любые расстояния. Трубы ПНД транспортируют природный газ от магистрали до вашей квартиры. Их также применяют для строительства подземных газопроводов, по ним протекают горючие газы. Это, с одной стороны, транспортировка топлива, а с другой стороны – сырья.

Использовать можно как в бытовой, так и в промышленной отрасли. Сейчас трубы из полиэтилена низкого давления занимают примерно 90 процентов от всех газопроводных систем. Стоить отметить, что при подаче газа через трубу звук изолируется. Пластиковые трубы для газопровода имеют эстетический вид.

Особенности монтажа

У монтажа пластиковых труб существуют свои секреты. Гибкость и высокая пригодность для скрытой прокладки облегчают работу. Однако при установке стоит учитывать их малую прочность, тепловое расширение и чувствительность к ультрафиолетовому излучению.

Ассортимент пластиковых труб широк

Чем меньше в вашей системе будет соединений, тем прочнее и дешевле будет ваша система. Газовые трубы из полиэтилена необходимо устанавливать в специальных условиях, при которых отсутствуют любые внешние воздействия. Для увеличения безремонтного срока следует планировать сеть из газовых труб одного материала. Иначе на стыках будут образовываться различные трещины и зазоры.

Для того чтобы не повредить материал, соединять элементы следует сваркой. Неустойчивые к солнечному свету трубы следует прокладывать в темных местах для их долговечности. Впрочем, определить, сколько прослужат газовые трубы, можно еще на этапе монтажа, так как если какой-либо материал сделан из некачественного сырья или уже поврежден, то при сборке системы начнут возникать проблемы.

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.
Способы вывода дымохода от газового котла
Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход

В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина).

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Можно ли использовать полипропиленовые трубы для газа?

В Западных странах металлические трубы используются только для сборки промышленных трубопроводов. При изготовлении систем подачи воды, газа, используются элементы из пластика. Связано это с эксплуатационными характеристиками материала. Газ по пластиковой трубе проходит без каких-либо затруднений. Перед введением газопровода в эксплуатацию нужно проверить герметичность соединений отдельных элементов, чтобы не допустить нарушения целостности системы.

Разобраться что лучше – трубопровод из металла или пластика, можно сравнив эти два материала. Отличия:

1. Масса — трубы из пластика весят меньше, чем детали из металла. Благодаря этому, монтировать их проще, они не требуют дополнительных креплений на вертикальных поверхностях.
2. Универсальность — при выборе металлических труб нужно учитывать больше факторов, чем при использовании пластиковых деталей.
3. Цена — трубки, изготовленные из полимеров, стоят дешевле металлических.

Трубки из металла выигрывают у пластиковых по показателю прочности, долговечности, устойчивости к механическим воздействиям.

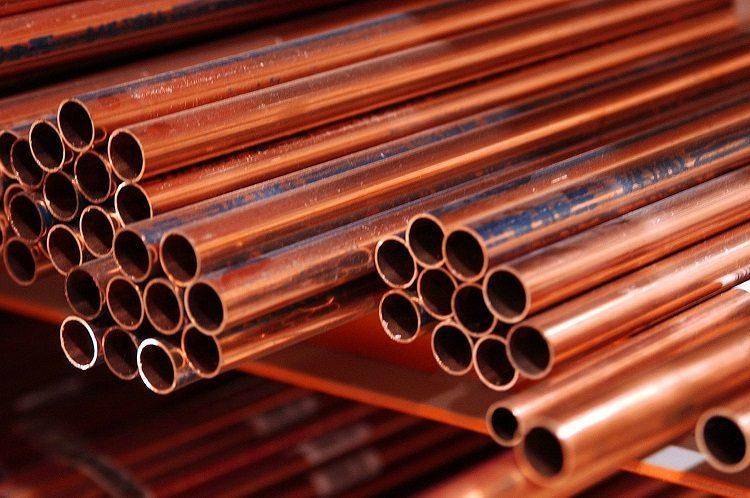

Медные трубы для газификации

В последнее время стало возможным применение медных труб в газопроводах низкого и среднего давления. Нормы относительно использования цветных металлов при монтаже системы подачи газа оговариваются в СНиП , а также СП .

Не допускается использование сплавов. Материал изготавливается из чистой меди. По этой причине трубы из цветных металлов являются достаточно дорогим «удовольствием», поэтому не получили широкого применения.

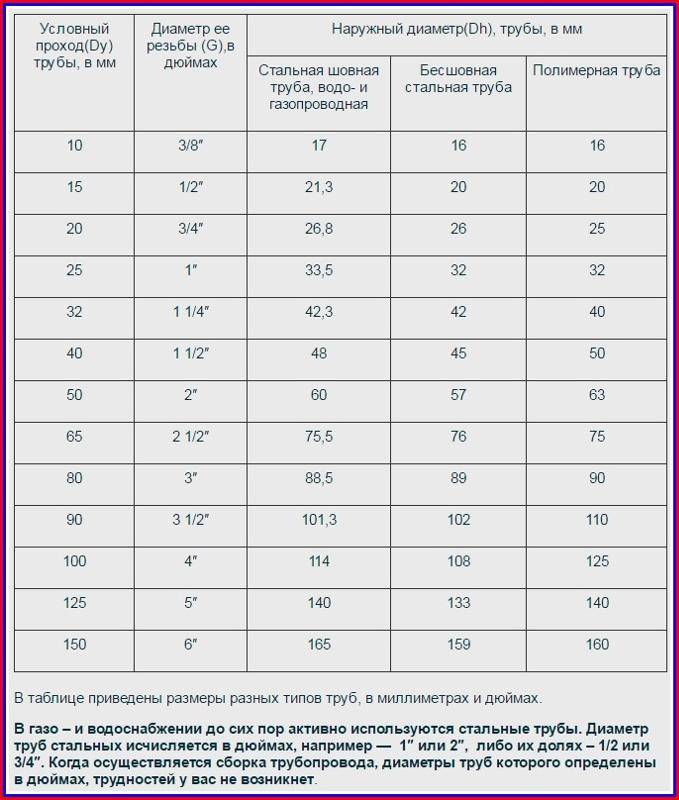

Как рассчитать диаметр трубы

Выбор диаметра труб внутренней газификации зависит от нескольких факторов:

• Скорость и давление газа.
• Длина трубопровода, начиная от газгольдера и заканчивая подключением к точке газопотребления.
• Минимальное давление в системе.

Точный расчет внутреннего диаметра трубы, используемой при подземной прокладке систем газоснабжения и их соединения, можно сделать, воспользовавшись специальными калькуляторами. При выполнении газификации частного дома «под ключ», все вычисления делают специалисты строительно-монтажной компании.

Особенности монтажа полиэтиленовых газовых труб

Монтаж любых конструкций имеет свои особенности. Так при прокладке полиэтиленовых труб нужно учитывать следующие моменты:

1. ПЭ трубы нужно прятать от солнечного света, поэтому их стоит устанавливать либо только в помещении, либо прокладывать под землей, а это требует дополнительных подготовительных мероприятий.
2. Полиэтилен не слишком устойчив к механическому воздействию, поэтому прокладываться трубы должны в укромных местах.
3. Пластик подвержен тепловому расширению, так что прокладывать трубы внутри стен и под полами крайне не рекомендуется.
4. При планировке газоснабжения в новом здании или полной замены в старом, желательно всю сеть выполнить из одного материала, это увеличивает прочность и надежность конструкции.
5. Также для повышения прочности лучше избегать большого количества изгибов, соединений и фитингов. Если уж используете фитинги, отдайте предпочтение обжимным или прессованным, они позволяют лучше сохранить постоянное давление в трубе.

Нормативные положения для газопроводов в квартирах

Перед тем, как начинать разрабатывать план по газификации жилого помещения, проводится выяснение всех обстоятельств его эксплуатации. Это может быть кухня, где плиты и колонки обеспечиваются газом, или котельная, где стоит газовое отопительное оборудование. Газопроводы внутри квартир отличаются особыми требованиями. «Как выполнить перенос газовой трубы в квартире – правила, нормы».

Для достижения безопасности и комфорта при пользовании газопроводом при его монтаже и эксплуатации должны соблюдаться следующие нормы:

1. Жилые помещения не могут быть местом прокладки газовых труб. То же самое касается воздуховодов и вентиляционных шахт.
2. Монтировать тонкостенную металлическую трубу следует так, чтобы она не перекрывала оконный или дверной проем.
3. Прокладка газовых труб в труднодоступных местах запрещается. В первую очередь имеются в виду различные декоративные стеновые обшивки, разве что их можно быстро демонтировать. Любой участок газопровода должен быть обеспечен быстрым доступом на случай аварийных ситуаций.
4. Дистанция между газовой трубой и напольной поверхностью — не менее 200 см.
5. Если используются гибкие участки газопровода из тонкостенной трубы, то их длина не может быль больше 300 см. Соединение отдельных фрагментов системы должно быть выполнено качественно.
6. Устанавливать газовые коммуникации можно лишь в тех помещениях, где потолок не ниже 220 см. Должна быть обеспечена хорошая вентиляция.
7. При прокладке газовых труб в кухонном помещении ее вентиляционная система не может быть смежной с остальными жилыми комнатами.
8. При отделке потолка и стен возле газовой коммуникации требуется использовать негорючую штукатурку. Если штукатурка в помещении не применяется, то для изоляции стен можно использовать металлические листы толщиной не менее 3-х мм.

Порядок прокладки газопровода

Вопреки тому, что монтажом труб должны заниматься исключительно профессионалы, имеющие необходимую квалификацию, каждый владелец частного дома должен подробно ознакомиться с порядком проведения работ. Это позволит избежать неприятностей и появления незапланированных финансовых трат.

Монтаж стояка и подготовка помещения

Если частный дом газифицируется с целью организации отопления, то нужно позаботиться об обустройстве помещения. Комната со всем оборудованием должна быть отдельной и иметь довольно хорошую вентиляцию. Ведь природный газ не только взрывоопасен, но и токсичен для организма человека.

В котельной обязательно должно быть окно. Это обеспечит возможность в любой момент проветривать помещение, что позволит избежать отравления парами топлива

Что касается габаритов, то высота потолков в комнате должна составлять не меньше 2,2 м. Для кухни, где будет установлена плита с двумя конфорками, будет достаточно площади 8 м2, а для четырехконфорочной модели — 15 м2.

Если для обогрева дома будет использоваться оборудование мощностью более 30 кВт, то котельная должна быть вынесена за пределы дома и представлять собой отдельно стоящее здание.

Газ подводится в коттедж посредством устройства ввода, представляющего собой отверстие над фундаментом. Он оборудуется особым футляром, через который проходит труба. Один ее конец подсоединяется к стояку, а второй является частью внутренней системы подачи газа.

Монтаж стояка осуществляется точно вертикально и конструкция должна быть удалена от стены на расстояние не менее 15 см. Закрепить арматуру можно при помощи специальных крючков.

Тонкости сооружения внутренней системы

В процессе установки трубопровода в стене все его детали должны быть пропущены через гильзы. При этом всю конструкцию необходимо покрыть масляной краской. Свободное пространство, присутствующее между трубой и гильзой, заполняется при помощи просмоленной пакли и битума.

Необходимо добиться того, чтобы во время монтажа трубопровода использовалось как можно меньше резьбовых и сварных соединений. Такой подход позволит сделать всю конструкцию максимально надежной. Соответственно, для этого нужно подбирать трубы максимальной длины

Каждый из узлов собирается внизу, а на высоте проводится только крепеж заранее подготовительных компонентов. Если диаметр труб не превышает 4 см, то их можно крепить при помощи хомутов или крючков. Для всех остальных рекомендуется применять кронштейны или подвески.

Сварка, сборка и правила приема

Со спецификой организации автономного газового отопления ознакомит следующая статья, детально разбирающая варианты отопительных агрегатов. Самостоятельным мастерам пригодятся схемы обвязки котлов, приведенные в рекомендуемом нами материале.

Все составляющие трубопровода соединяется между собой посредством сварки. При этом шов должен быть качественным и надежным. Чтобы добиться этого, необходимо предварительно выровнять конец трубы и зачистить около 1 см с каждой ее стороны.

Что касается сборки резьбовых соединений, то для этого нужно пользоваться особой методикой. Сперва стык обрабатывается при помощи белил. Следующий этап заключается в намотке длинноволокнистого льна или специальной ленты. Только после этого можно закручивать резьбовое соединение.

Как только мастера закончат работу, в дом должна приехать комиссия. Ею проводится опрессовка газопровода и проверка качества монтажа. Причем в обязательном порядке владельца инструктируют по правилам использования газопроводом. Также сотрудники расскажут, как правильно эксплуатировать оборудование, потребляющее голубое топливо.

Разновидности газопроводов

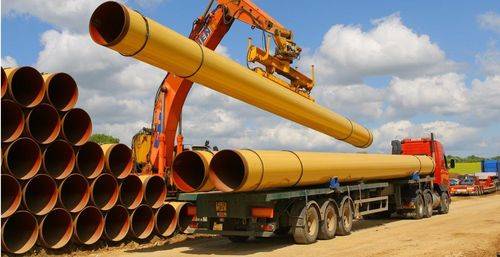

Магистральные трубы для газа

Газопровод – коммуникация, включающая трубы для передачи газа, насосы, станции очистки, распределительные пункты и многое другое. На своем участке потребитель сталкивается с самой простой конструкцией из трубопровода, запорной арматуры и счетных устройств. Несмотря на простоту, принцип работы контура такой же, как и у магистрали.

Газопроводы делят на 2 основные категории:

• магистральные – поставляют газ на очень большие расстояния;
• распределительные – перемещают голубое топливо от газораспределительной станции к конечному потребителю.

Последние разделяются на линии с разным давлением.

Линии низкого давления

Газ подается под давлением не более 0,005 МПа. Под таким напором метан поступает к плите, отопительному котлу, бойлеру. Хотя давление невелико, при утечках газа возникает угроза аварий и взрывов.

Столь небольшое давление легко выдерживают стальные, медные и полиэтиленовые трубы для газопроводов.

Линии среднего давления

Распределительные газовые трубы

Газ транспортируется под давлением от 0,005 до 0,3 МПа. Под таким напором разрешается подавать топливо производственным потребителям в пределах населенных пунктов. Линия обеспечивает газом пункты редуцирования, от которых газ перераспределяется к многоквартирным жилым зданиям, общественным и административным. Допускается прокладывать газопровод внутри производственных помещений.

Линии высокого давления

Сюда относят газопровод 1 и 2 категории. В первом случае давлении в трубе достигает 0,6-1,2 МПа и выше, во втором – 0,3-0,6 МПа. Линии 1 категории возводятся для поставки газа на турбинные установки, на заводы, где требуется газ под высоким давлением.

Газопровод 2 категории используется в черте города для подачи топлива на предприятия или к пунктам распределения.

Процесс укладки металлопластиковых труб для газа

Теперь мы знаем, какими трубами можно проводить газ, воду, и что процесс монтажа довольно прост. Стоит отметить, что для этого не нужно искать сложное оборудование. Эти факторы делают материал довольно востребованным среди покупателей.

Металлопластиковые трубы не подвержены окислению, воздействию химических веществ, они не засоряются и очень долго служат без сбоев. Кроме того, такие изделия способны функционировать при высоких температурах, что делает их главными конкурентами ПП труб. Еще металлопластиковые трубопроводы отлично гасят шумы, а это в значительной степени увеличивает жизненный комфорт.

Укладывая трубы, стоит учитывать их расположение относительно нагревательных приборов, так как они не должны перегреваться.

Для резки труб предназначены специальные ножницы. Для развальцовки (придания торцевой части труб округлой формы) потребуется калибратор, после чего можно устанавливать фитинги. К стенам коммуникации фиксируются крепежными клипсами, при прохождении сквозь стену труб больших сечений потребуется установка проходных гильз.

В этой статье мы узнали, чем металлопластиковые изделия лучше металлических труб для газа, водоснабжения, или любой другой системы, и как правильно проводить их монтаж.

Эксплуатация

Правила эксплуатации трубопровода из ПНД для газа:

Важно установить датчик давления, чтобы не повредить систему.
Если трубы проходят по поверхности земли или закрепляются с наружной стороны дома, их нужно закрыть защитным кожухом от прямых солнечных лучей.
Важно регулярно проверять места соединений на утечку газа. Если есть повреждения, следует перекрыть весь газопровод полностью, удалить поврежденный элемент, заменить его на новый

Для определения пробоя нужно нанести на место соединения мыльный раствор, понаблюдать за появлением пузырьков.
Монтажные работы лучше доверить специалистам, которые выдадут определенное разрешение, смогут официально подключить плиту, варочную панель, духовой шкаф или другое газовое оборудование.

Полимерные трубки постепенно вытесняют аналоги благодаря множеству сильных сторон, низкой цене. Трубопроводы из полиэтилена не уступают металлическим по долговечности, монтировать их легко, стоят они дешевле. Выбор элементов для сборки можно провести самостоятельно, но монтажные работы лучше доверить специалистам.

Преимущества и недостатки

Преимущества:

1. Устойчивость к длительному воздействию газа.
2. Срок службы около 100 лет, если не перегружать трубопровод.
3. Высокий показатель гибкости. Благодаря этому можно изготавливать магистрали сложной конфигурации.
4. Малый вес отдельных элементов.
5. На гладких стенках изделия не скапливается осадок.
6. Материал не подвержен образованию ржавчины.

Недостатки:

1. Неустойчив к высоким температурам.
2. Нельзя устанавливать пластиковые трубопроводы на улице, поскольку материал теряет технические характеристики на холоде.
3. При сильном нагревании материал расширяется. Из-за этого для повышения прочности соединений, отдельных участков трубопровода нужно устанавливать компенсаторы.
4. Низкая устойчивость к воздействию ультрафиолетовых лучей.

Если не перегружать трубопровод, он не будет ломаться, выдержит десятилетия активной эксплуатации.

Каковы положительные особенности газовых коммуникаций на основе пластиковых труб?

Такой газопровод лучше металлического тем, что:

1. Срок службы обсуждаемой конструкции значительно превышает аналогичный параметр конструкции из металла.
2. Изделия такого типа не проводят электрический ток, что в контексте многих ситуаций играет крайне важную роль.
3. Благодаря малой массе конструкций из поливинилхлорида, возведение различных объектов с их применением осуществляется достаточно быстро.
4. Возведение любых коммуникаций с применением рассматриваемых труб в домашних и промышленных условиях — это оптимизация сметы, ведет применение того же количества металлических деталей обойдется намного дороже.

Для более углубленного изучения характеристик лучше всего ознакомиться со статьей посвященной этому вопросу на нашем сайте — Температуры, давление, из чего состоит и другое.

Порядок сварки труб

Когда у хозяина не осталось вопросов, используют ли полипропиленовые трубы для газа в частном доме, он может закупить сварочный аппарат, расходные материалы и приступить к работе или вызвать бригаду специалистов.

Аппараты для сварки (пайки) полимерных труб позволяют соединять изделия диаметрами вплоть до 120 мм и бывают следующих типов:

• программируемые;
• с гидравлическим приводом;
• с электрическим приводом.

Алгоритм сварки труб:

1. Установить торцы соединяемых труб в аппарат для сварки. Надёжно зафиксировать.
2. Поместить между изделиями нагревательную пластину, включить прогрев, дождаться, пока появится грата (слой оплавленного пластика).
3. Вытащить нагревательный элемент и с усилием, не допуская вращения, соединить торцы изделий. Позволить им в таком положении остыть естественным образом.

Если все операции выполнены аккуратно, соединение выйдет прочным и герметичным и позволит долгое время не беспокоиться о ремонте газопровода.

Маркировка

Определить качественные трубы и узнать их параметры можно из маркировки, которая наносится на поверхность и имеется в технической документации к выпущенной партии.

В маркировке указываются:

• наименование предприятия-изготовителя;
• марка стали, из которой изготовлена продукция;
• наружный диаметр и толщина трубной стенки;
• номинальное давление, которое труба способна выдерживать без каких-либо проблем и в различных климатических условиях;
• ГОСТ или иные технические условия, в соответствии с которым изготовлена данная труба.

Дополнительно могут указываться:

• дата изготовления;
• номер партии при поставке;
• номер заказа, по которому производились трубы;
• общий вес трубы;
• общий вес всей партии.

Условные обозначения основных характеристик трубы

Подведение газа является весьма ответственным мероприятием. Если мастер не уверен в правильности выбора стальных газовых труб для строительства сети с определенными рабочими параметрами, то целесообразнее получить предварительную консультацию у специалистов.

Монтаж

При монтаже пластиковых газовых труб нужно учитывать ряд нюансов:

1. Из-за теплового расширения нужно точно подобрать место установки компенсаторов.
2. Избегать множества изгибов, мест стыковки отдельных элементов.
3. Прокладывать трубки вдали от источников открытого пламени.
4. Если нужно проложить трубопровод под землей, желательно сделать дополнительную изоляцию. Для этого можно использовать бетонный канал или дополнительную пластиковую трубу.
5. При демонтаже старой системы нужно изготавливать магистраль из одного материала. Это позволит добиться высокого показателя прочности, максимального срока эксплуатации.
6. Желательно убрать трубы с открытого места из-за низкой устойчивости материала к механическим воздействиям.
7. Крепления к трубопроводу на вертикальных поверхностях нужно устанавливать не дальше чем на расстоянии 2 метра друг от друга.

Для создания герметичных соединений требуется использовать специальный паяльник. В его комплекте есть насадки разных диаметров, на которые надеваются трубы, муфты, запорные краны. После нагревания детали соединяются вместе. Останется дождаться остывания пластика, выполнить пробный запуск системы. Во время проверки нужно внимательно осмотреть места соединения отдельных элементов трубопровода на наличие протечек.

Людям привычно видеть, что газопроводы изготовлены из металла, но этот материал постепенно уступает место пластику. Полиэтиленовые, полипропиленовые трубы незначительно уступают металлу по технических характеристикам, но стоят дешевле.

Внутренние диаметры

Существует принятый стандартный ряд, который учитывают все страны, изготавливающие изделия для газоотводных систем. Их внутренние диаметры начинаются от 6 мм. и могут быть более 200 мм. Для разных видов берутся различные показатели. Для стальной, бесшовной или полиэтиленовой существуют свои стандарты. Их можно рассмотреть в таблицах размеров. Например, для монтажа конструкций в жилых объектах применяют диаметр газопроводных стальных труб в 15, 20 и 32 миллиметра. Чаще всего используются чугунные безнапорные элементы с диаметром в 50 или 100 мм.

Сейчас в процессе прокладки трубопроводов внутридомовых чаще стали использовать полиэтиленовые системы. Они постепенно становятся более востребованными и вытесняют стальные и чугунные изделия

Важно отметить, что система маркировки зависит от применяемого материала в процессе производства труб. Чугунные и стальные чаще всего обозначают по внутреннему диаметру либо условному проходу

Наружные показатели учитывают для медных, полимерных и стальных

И, при выборе труб, следует обращать внимание на толщину ее стенок

Таким образом, водогазопроводные стальные элементы с ГОСТом 3262-75 с наружным диаметром от 15 до 50 мм. имеют толщину стенок от 2,8 до 3,5 мм. Электросварные, изготавливаемые по стандарту 10704-91 имеют наружный параметр от 57 до 159 мм., а толщину стенок от 3,5 до 6 мм. Наружные же показатели пластиковых труб от 10 до 32 мм. А толщина их стенок от может быть абсолютно различной: 1,2, 1, 2,0 и т. д. Данные соответствия можно просматривать на сайтах изготовителей.

Подобная стандартизация применяется для неоцинкованных стальных, оцинкованных, с накатанной или нарезной резьбой, которые берут для газопроводов, водопроводов, отопительных систем.

Когда нужно заправлять газгольдер

Периодичность заправки газгольдера газом зависит от двух факторов: размера газохранилища и эксплуатационной нагрузки.

Планирование заправочных работ необходимо начинать, когда остаток газовой смеси составляет 25-30%. Особенно это касается отопительного сезона (с октября по апрель). Не рекомендуется в данный период доводить остаток газа до уровня ниже 15%.

Заправляйте газгольдер при остатке не менее 25-30% газа

Оптимальным по стоимости заправки считается период май-июнь и январь-февраль в эти периоды как правило самые низкие цены на газ, это связанно с сезонным фактором и минимальными объемами экспортируемого газа. Но, если вы потребляете много, то и заправок нужно больше, следовательно, нужно знать примерный расход топлива. Про это можно прочитать в статье: газгольдер – расход газа в системе автономного отопления.

Выводы и полезное видео по теме

Нижеприведенная подборка видеоматериалов поможет вам разобраться во всех нюансах выбора оборудования для газификации коттеджа.

Видео #1. Подключение магистрального газа пошагово:

Видео #2. Достоинства автономной газификации:

Видео #3. Все нюансы монтажа газгольдера:

По всем параметрам магистральный газ по подключению и потреблению обойдется дешевле СУГ из газгольдера. Особенно это касается вопроса первоначальных трат. Но если газовой магистрали рядом с домом нет, то протягивание трубы может также влететь в большую копеечку.

Здесь лучше предпочесть вариант с газгольдером: он дорог, но зато полностью автономен и с ним не нужно будет опасаться аварий на газопроводе.

А как вы считаете, что лучше: установка газгольдера или подключение к централизованному газоснабжению? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы, размещайте фото по теме статьи, делитесь известными только вам полезными техническими нюансами.

Газовые баллоны, заполненные пропан-бутаном, давно стали привычными на кухнях загородных домов. Но будет ли рациональным решением устроить отопление частного дома на сжиженном газе? Прежде чем переводить домашнюю отопительную систему на потребление сжиженного углеводородного газа (СУГ), нужно прояснить для себя несколько вопросов. Среди них наиболее важные — каков будет расход сжиженного газа на отопление дома, и насколько реальной окажется выгода?
